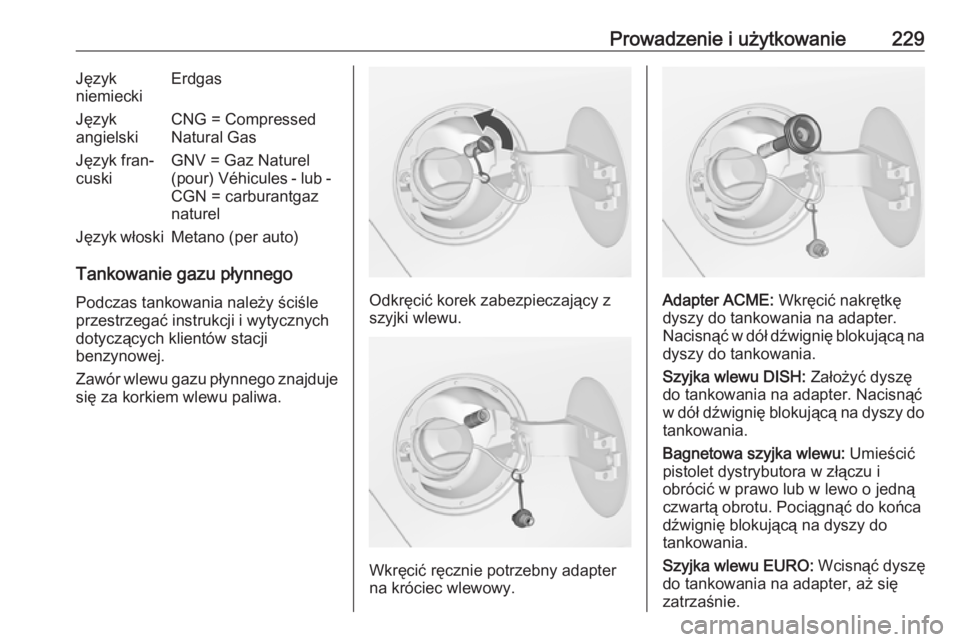

Prowadzenie i użytkowanie229Język
niemieckiErdgasJęzyk
angielskiCNG = Compressed
Natural GasJęzyk fran‐
cuskiGNV = Gaz Naturel
(pour) Véhicules - lub -
CGN = carburantgaz
naturelJęzyk włoskiMetano (per auto)
Tankowanie gazu płynnego
Podczas tankowania należy ściśle
przestrzegać instrukcji i wytycznych
dotyczących klientów stacji
benzynowej.
Zawór wlewu gazu płynnego znajduje
się za korkiem wlewu paliwa.
Odkręcić korek zabezpieczający z
szyjki wlewu.
Wkręcić ręcznie potrzebny adapter
na króciec wlewowy.
Adapter ACME: Wkręcić nakrętkę
dyszy do tankowania na adapter.
Nacisnąć w dół dźwignię blokującą na
dyszy do tankowania.
Szyjka wlewu DISH: Założyć dyszę
do tankowania na adapter. Nacisnąć w dół dźwignię blokującą na dyszy do tankowania.
Bagnetowa szyjka wlewu: Umieścić
pistolet dystrybutora w złączu i
obrócić w prawo lub w lewo o jedną
czwartą obrotu. Pociągnąć do końca
dźwignię blokującą na dyszy do
tankowania.
Szyjka wlewu EURO: Wcisnąć dyszę
do tankowania na adapter, aż się
zatrzaśnie.

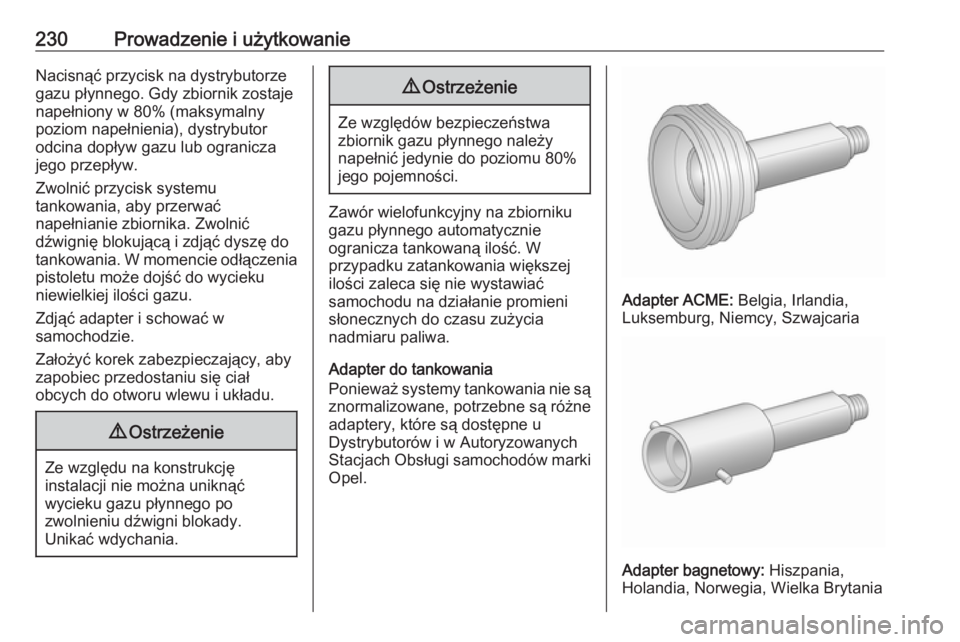

230Prowadzenie i użytkowanieNacisnąć przycisk na dystrybutorze
gazu płynnego. Gdy zbiornik zostaje
napełniony w 80% (maksymalny
poziom napełnienia), dystrybutor
odcina dopływ gazu lub ogranicza
jego przepływ.
Zwolnić przycisk systemu
tankowania, aby przerwać
napełnianie zbiornika. Zwolnić
dźwignię blokującą i zdjąć dyszę do
tankowania. W momencie odłączenia
pistoletu może dojść do wycieku
niewielkiej ilości gazu.
Zdjąć adapter i schować w
samochodzie.
Założyć korek zabezpieczający, aby
zapobiec przedostaniu się ciał
obcych do otworu wlewu i układu.9 Ostrzeżenie
Ze względu na konstrukcję
instalacji nie można uniknąć
wycieku gazu płynnego po
zwolnieniu dźwigni blokady.
Unikać wdychania.
9 Ostrzeżenie
Ze względów bezpieczeństwa
zbiornik gazu płynnego należy
napełnić jedynie do poziomu 80%
jego pojemności.
Zawór wielofunkcyjny na zbiorniku
gazu płynnego automatycznie
ogranicza tankowaną ilość. W
przypadku zatankowania większej
ilości zaleca się nie wystawiać
samochodu na działanie promieni
słonecznych do czasu zużycia
nadmiaru paliwa.
Adapter do tankowania
Ponieważ systemy tankowania nie są
znormalizowane, potrzebne są różne
adaptery, które są dostępne u
Dystrybutorów i w Autoryzowanych
Stacjach Obsługi samochodów marki
Opel.
Adapter ACME: Belgia, Irlandia,
Luksemburg, Niemcy, Szwajcaria
Adapter bagnetowy: Hiszpania,
Holandia, Norwegia, Wielka Brytania

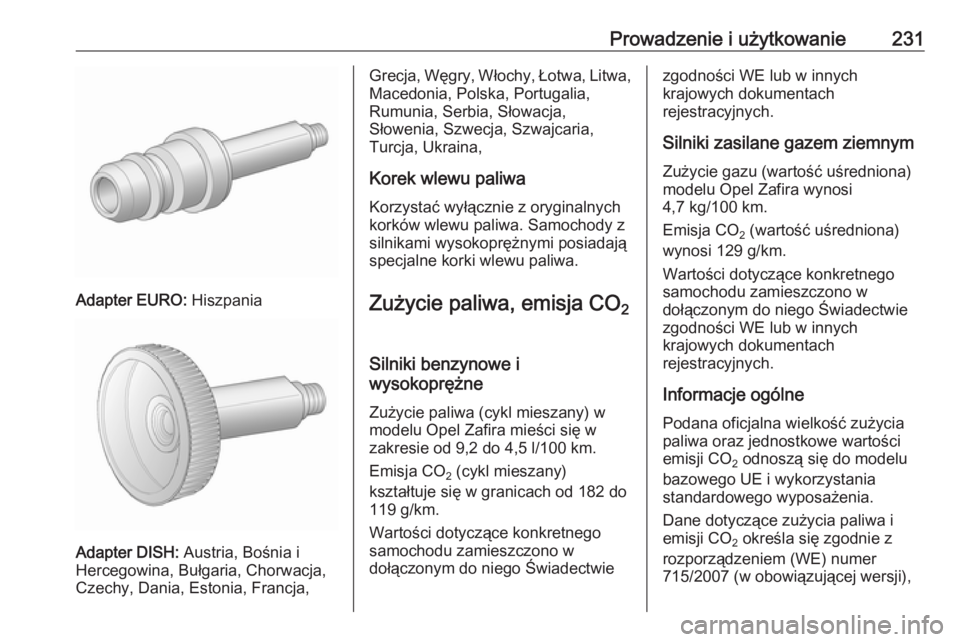

Prowadzenie i użytkowanie231
Adapter EURO: Hiszpania
Adapter DISH: Austria, Bośnia i
Hercegowina, Bułgaria, Chorwacja, Czechy, Dania, Estonia, Francja,
Grecja, Węgry, Włochy, Łotwa, Litwa,
Macedonia, Polska, Portugalia,
Rumunia, Serbia, Słowacja,
Słowenia, Szwecja, Szwajcaria,
Turcja, Ukraina,
Korek wlewu paliwa
Korzystać wyłącznie z oryginalnych
korków wlewu paliwa. Samochody z
silnikami wysokoprężnymi posiadają
specjalne korki wlewu paliwa.
Zużycie paliwa, emisja CO 2
Silniki benzynowe i
wysokoprężne
Zużycie paliwa (cykl mieszany) w
modelu Opel Zafira mieści się w
zakresie od 9,2 do 4,5 l/100 km.
Emisja CO 2 (cykl mieszany)
kształtuje się w granicach od 182 do
119 g/km.
Wartości dotyczące konkretnego
samochodu zamieszczono w
dołączonym do niego Świadectwiezgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.
Silniki zasilane gazem ziemnym Zużycie gazu (wartość uśredniona)
modelu Opel Zafira wynosi
4,7 kg/100 km.
Emisja CO 2 (wartość uśredniona)
wynosi 129 g/km.
Wartości dotyczące konkretnego samochodu zamieszczono w
dołączonym do niego Świadectwie
zgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.
Informacje ogólnePodana oficjalna wielkość zużycia
paliwa oraz jednostkowe wartości
emisji CO 2 odnoszą się do modelu
bazowego UE i wykorzystania
standardowego wyposażenia.
Dane dotyczące zużycia paliwa i
emisji CO 2 określa się zgodnie z
rozporządzeniem (WE) numer
715/2007 (w obowiązującej wersji),

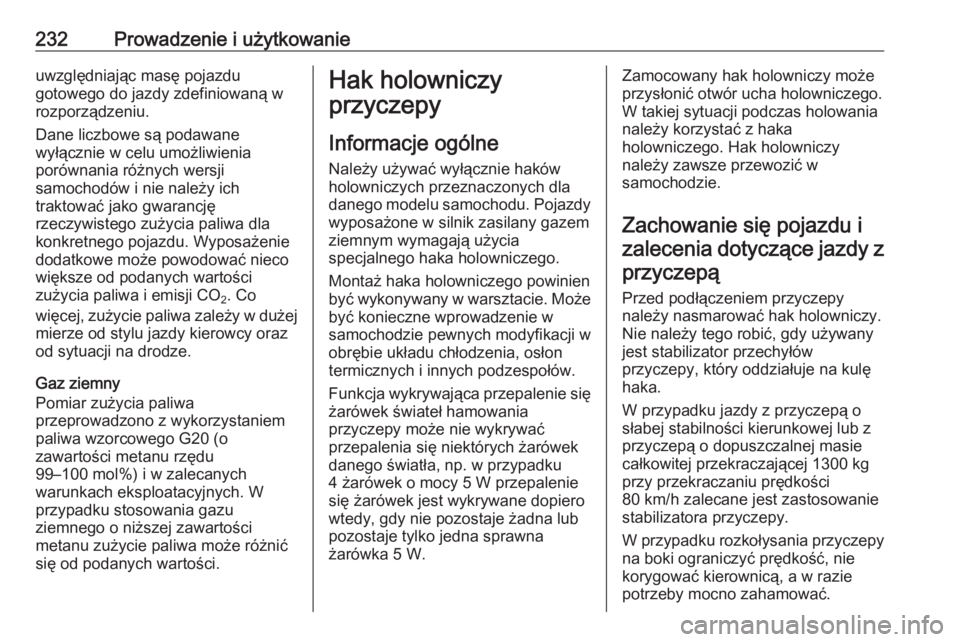

232Prowadzenie i użytkowanieuwzględniając masę pojazdu
gotowego do jazdy zdefiniowaną w
rozporządzeniu.
Dane liczbowe są podawane
wyłącznie w celu umożliwienia
porównania różnych wersji
samochodów i nie należy ich
traktować jako gwarancję
rzeczywistego zużycia paliwa dla
konkretnego pojazdu. Wyposażenie
dodatkowe może powodować nieco
większe od podanych wartości
zużycia paliwa i emisji CO 2. Co
więcej, zużycie paliwa zależy w dużej mierze od stylu jazdy kierowcy oraz
od sytuacji na drodze.
Gaz ziemny
Pomiar zużycia paliwa
przeprowadzono z wykorzystaniem
paliwa wzorcowego G20 (o
zawartości metanu rzędu
99–100 mol%) i w zalecanych
warunkach eksploatacyjnych. W
przypadku stosowania gazu
ziemnego o niższej zawartości
metanu zużycie paliwa może różnić
się od podanych wartości.Hak holowniczy
przyczepy
Informacje ogólne
Należy używać wyłącznie haków
holowniczych przeznaczonych dla
danego modelu samochodu. Pojazdy wyposażone w silnik zasilany gazem
ziemnym wymagają użycia
specjalnego haka holowniczego.
Montaż haka holowniczego powinien
być wykonywany w warsztacie. Może
być konieczne wprowadzenie w
samochodzie pewnych modyfikacji w
obrębie układu chłodzenia, osłon
termicznych i innych podzespołów.
Funkcja wykrywająca przepalenie się żarówek świateł hamowania
przyczepy może nie wykrywać
przepalenia się niektórych żarówek
danego światła, np. w przypadku
4 żarówek o mocy 5 W przepalenie
się żarówek jest wykrywane dopiero
wtedy, gdy nie pozostaje żadna lub
pozostaje tylko jedna sprawna
żarówka 5 W.Zamocowany hak holowniczy może
przysłonić otwór ucha holowniczego.
W takiej sytuacji podczas holowania
należy korzystać z haka
holowniczego. Hak holowniczy
należy zawsze przewozić w
samochodzie.
Zachowanie się pojazdu i zalecenia dotyczące jazdy z przyczepą
Przed podłączeniem przyczepy
należy nasmarować hak holowniczy.
Nie należy tego robić, gdy używany
jest stabilizator przechyłów
przyczepy, który oddziałuje na kulę
haka.
W przypadku jazdy z przyczepą o słabej stabilności kierunkowej lub z
przyczepą o dopuszczalnej masie
całkowitej przekraczającej 1300 kg
przy przekraczaniu prędkości
80 km/h zalecane jest zastosowanie
stabilizatora przyczepy.
W przypadku rozkołysania przyczepy na boki ograniczyć prędkość, nie
korygować kierownicą, a w razie
potrzeby mocno zahamować.

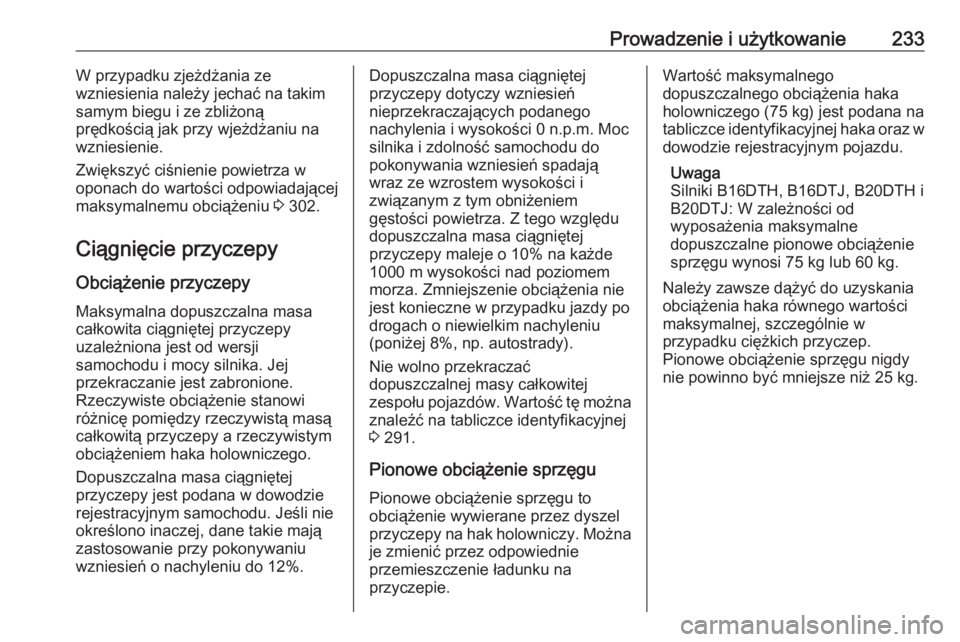

Prowadzenie i użytkowanie233W przypadku zjeżdżania ze
wzniesienia należy jechać na takim
samym biegu i ze zbliżoną
prędkością jak przy wjeżdżaniu na
wzniesienie.
Zwiększyć ciśnienie powietrza w oponach do wartości odpowiadającej
maksymalnemu obciążeniu 3 302.
Ciągnięcie przyczepy
Obciążenie przyczepy
Maksymalna dopuszczalna masa
całkowita ciągniętej przyczepy
uzależniona jest od wersji
samochodu i mocy silnika. Jej
przekraczanie jest zabronione.
Rzeczywiste obciążenie stanowi
różnicę pomiędzy rzeczywistą masą
całkowitą przyczepy a rzeczywistym
obciążeniem haka holowniczego.
Dopuszczalna masa ciągniętej
przyczepy jest podana w dowodzie
rejestracyjnym samochodu. Jeśli nie
określono inaczej, dane takie mają
zastosowanie przy pokonywaniu
wzniesień o nachyleniu do 12%.Dopuszczalna masa ciągniętej
przyczepy dotyczy wzniesień
nieprzekraczających podanego
nachylenia i wysokości 0 n.p.m. Moc
silnika i zdolność samochodu do
pokonywania wzniesień spadają
wraz ze wzrostem wysokości i
związanym z tym obniżeniem
gęstości powietrza. Z tego względu
dopuszczalna masa ciągniętej
przyczepy maleje o 10% na każde
1000 m wysokości nad poziomem
morza. Zmniejszenie obciążenia nie
jest konieczne w przypadku jazdy po
drogach o niewielkim nachyleniu
(poniżej 8%, np. autostrady).
Nie wolno przekraczać
dopuszczalnej masy całkowitej
zespołu pojazdów. Wartość tę można znaleźć na tabliczce identyfikacyjnej
3 291.
Pionowe obciążenie sprzęgu Pionowe obciążenie sprzęgu to
obciążenie wywierane przez dyszel
przyczepy na hak holowniczy. Można je zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.Wartość maksymalnego
dopuszczalnego obciążenia haka holowniczego (75 kg) jest podana na
tabliczce identyfikacyjnej haka oraz w
dowodzie rejestracyjnym pojazdu.
Uwaga
Silniki B16DTH, B16DTJ, B20DTH i
B20DTJ: W zależności od
wyposażenia maksymalne
dopuszczalne pionowe obciążenie
sprzęgu wynosi 75 kg lub 60 kg.
Należy zawsze dążyć do uzyskania
obciążenia haka równego wartości
maksymalnej, szczególnie w
przypadku ciężkich przyczep.
Pionowe obciążenie sprzęgu nigdy
nie powinno być mniejsze niż 25 kg.

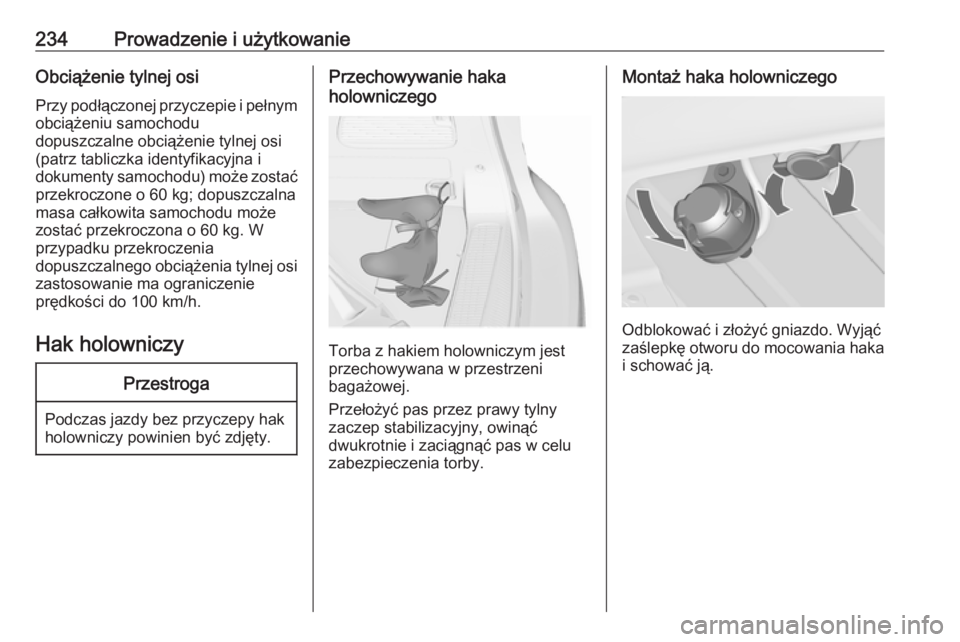

234Prowadzenie i użytkowanieObciążenie tylnej osi
Przy podłączonej przyczepie i pełnym obciążeniu samochodu
dopuszczalne obciążenie tylnej osi
(patrz tabliczka identyfikacyjna i
dokumenty samochodu) może zostać
przekroczone o 60 kg; dopuszczalna
masa całkowita samochodu może
zostać przekroczona o 60 kg. W
przypadku przekroczenia
dopuszczalnego obciążenia tylnej osi
zastosowanie ma ograniczenie
prędkości do 100 km/h.
Hak holowniczyPrzestroga
Podczas jazdy bez przyczepy hak holowniczy powinien być zdjęty.
Przechowywanie haka
holowniczego
Torba z hakiem holowniczym jest
przechowywana w przestrzeni
bagażowej.
Przełożyć pas przez prawy tylny
zaczep stabilizacyjny, owinąć
dwukrotnie i zaciągnąć pas w celu
zabezpieczenia torby.
Montaż haka holowniczego
Odblokować i złożyć gniazdo. Wyjąć
zaślepkę otworu do mocowania haka i schować ją.

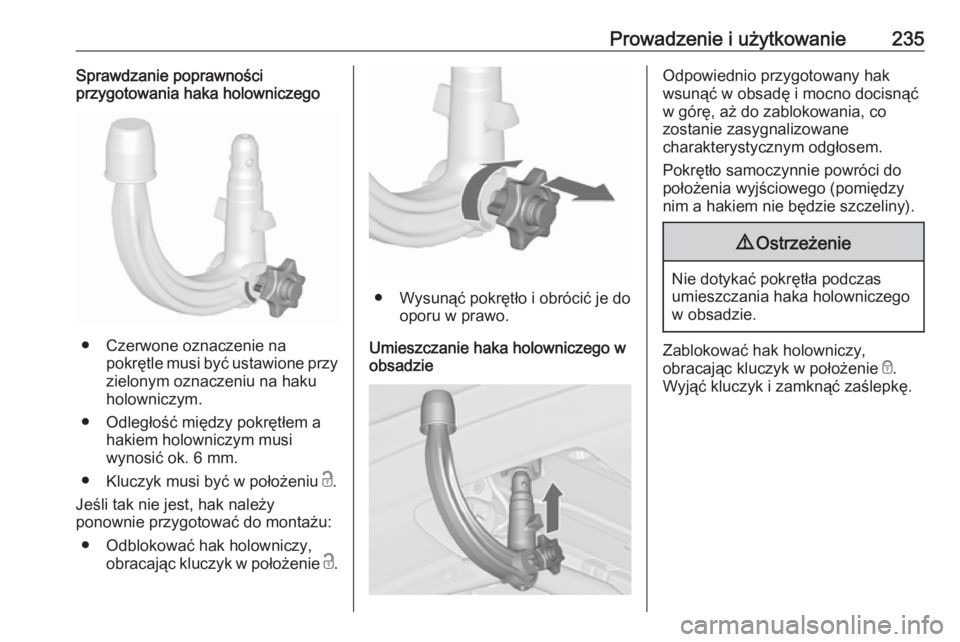

Prowadzenie i użytkowanie235Sprawdzanie poprawności
przygotowania haka holowniczego
● Czerwone oznaczenie na
pokrętle musi być ustawione przy
zielonym oznaczeniu na haku holowniczym.
● Odległość między pokrętłem a hakiem holowniczym musi
wynosić ok. 6 mm.
● Kluczyk musi być w położeniu c.
Jeśli tak nie jest, hak należy
ponownie przygotować do montażu:
● Odblokować hak holowniczy, obracając kluczyk w położenie c.
● Wysunąć pokrętło i obrócić je do
oporu w prawo.
Umieszczanie haka holowniczego w
obsadzie
Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w położenie e.
Wyjąć kluczyk i zamknąć zaślepkę.

236Prowadzenie i użytkowanieUcho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
Sprawdzanie poprawności
zamocowania haka holowniczego
● Zielone oznaczenie na pokrętle musi być ustawione przy
zielonym oznaczeniu na haku
holowniczym.
● Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.
● Hak musi być poprawnie
zablokowany w obsadzie.
● Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować,
zwrócić się o pomoc do warsztatu.
Demontaż haka holowniczego
Usunąć zaślepkę, wsunąć kluczyk w
zamek i obrócić go w położenie c, aby
odblokować hak.
Wysunąć pokrętło i obrócić je do
oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka. Rozłożyć gniazdo.
System stabilizacji przyczepy
Jeśli układ wykryje utratę
przyczepności kół przyczepy, moc
silnika zostanie zredukowana i
zestaw samochód-przyczepa
zostanie wyhamowany tak, aby
ustabilizować tor jazdy. Podczas aktywnej pracy układu trzymać
kierownicę tak stabilnie, jak to
możliwe.
System stabilizacji przyczepy (TSA)
jest funkcją układu stabilizacji toru
jazdy 3 187.

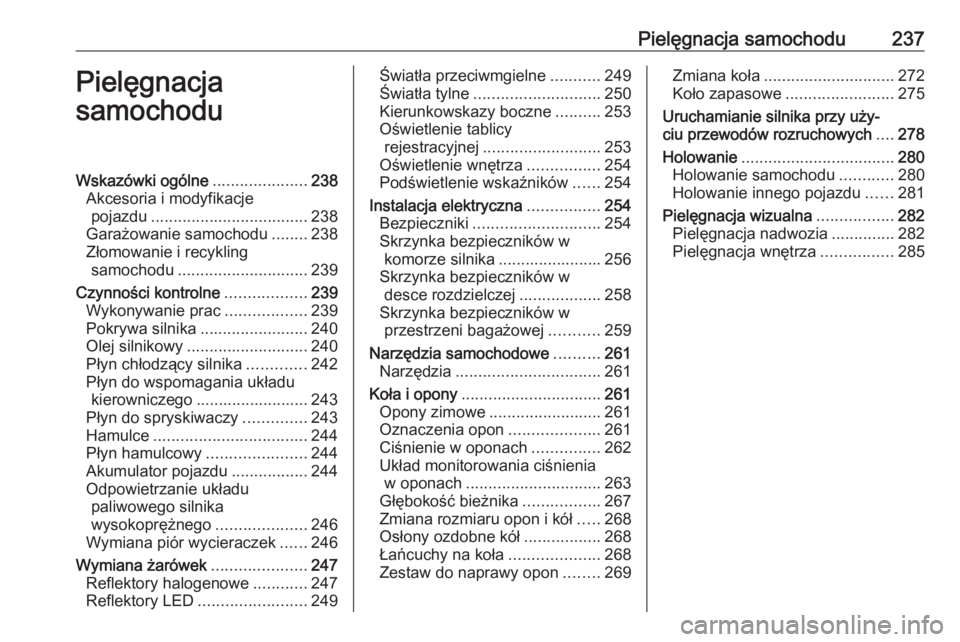

Pielęgnacja samochodu237Pielęgnacja
samochoduWskazówki ogólne .....................238
Akcesoria i modyfikacje pojazdu ................................... 238
Garażowanie samochodu ........238
Złomowanie i recykling samochodu ............................. 239
Czynności kontrolne ..................239
Wykonywanie prac ..................239
Pokrywa silnika ........................240
Olej silnikowy ........................... 240
Płyn chłodzący silnika .............242
Płyn do wspomagania układu kierowniczego ......................... 243
Płyn do spryskiwaczy ..............243
Hamulce .................................. 244
Płyn hamulcowy ......................244
Akumulator pojazdu .................244
Odpowietrzanie układu paliwowego silnika
wysokoprężnego ....................246
Wymiana piór wycieraczek ......246
Wymiana żarówek .....................247
Reflektory halogenowe ............247
Reflektory LED ........................ 249Światła przeciwmgielne ...........249
Światła tylne ............................ 250
Kierunkowskazy boczne ..........253
Oświetlenie tablicy rejestracyjnej .......................... 253
Oświetlenie wnętrza ................254
Podświetlenie wskaźników ......254
Instalacja elektryczna ................254
Bezpieczniki ............................ 254
Skrzynka bezpieczników w komorze silnika ....................... 256
Skrzynka bezpieczników w
desce rozdzielczej ..................258
Skrzynka bezpieczników w przestrzeni bagażowej ...........259
Narzędzia samochodowe ..........261
Narzędzia ................................ 261
Koła i opony ............................... 261
Opony zimowe ......................... 261
Oznaczenia opon ....................261
Ciśnienie w oponach ...............262
Układ monitorowania ciśnienia w oponach .............................. 263
Głębokość bieżnika .................267
Zmiana rozmiaru opon i kół .....268
Osłony ozdobne kół .................268
Łańcuchy na koła ....................268
Zestaw do naprawy opon ........269Zmiana koła ............................. 272
Koło zapasowe ........................ 275
Uruchamianie silnika przy uży‐
ciu przewodów rozruchowych ....278
Holowanie .................................. 280
Holowanie samochodu ............280
Holowanie innego pojazdu ......281
Pielęgnacja wizualna .................282
Pielęgnacja nadwozia ..............282
Pielęgnacja wnętrza ................285

238Pielęgnacja samochoduWskazówki ogólne
Akcesoria i modyfikacje pojazdu
Zaleca się używanie oryginalnych części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Wszelkie modyfikacje, przeróbki lubinne zmiany w standardowej
specyfikacji pojazdu (w tym między
innymi modyfikacje oprogramowania
lub modyfikacje elektronicznych
jednostek sterujących) mogą
spowodować unieważnienie
gwarancji oferowanej przez firmę
Opel. Ponadto zmiany takie mogą mieć wpływ na zużycie paliwa, emisję CO 2 oraz innych związków, a także
mogą spowodować niezgodność
pojazdu z homologacją typu, a tym
samym mogą mieć wpływ na
ważność jego rejestracji.Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu
Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
● Umyć i nawoskować samochód.
● Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
● Oczyścić i zakonserwować uszczelki gumowe.
● Napełnić całkowicie zbiornik paliwa.
● Wymienić olej silnikowy.
● Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić zabezpieczenie płynu chłodzącego przed
zamarzaniem i korozją.
● Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.
● Zaparkować samochód w suchym, dobrze wentylowanym
miejscu. Wybrać pierwszy lub
wsteczny bieg albo ustawić
dźwignię zmiany biegów w
położeniu P. Zabezpieczyć
samochód przed możliwością
przetoczenia się.
● Nie zaciągać hamulca postojowego.
● Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
● Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu. Należy
pamiętać, że przestaną działać
wszystkie układy, np. autoalarm.
