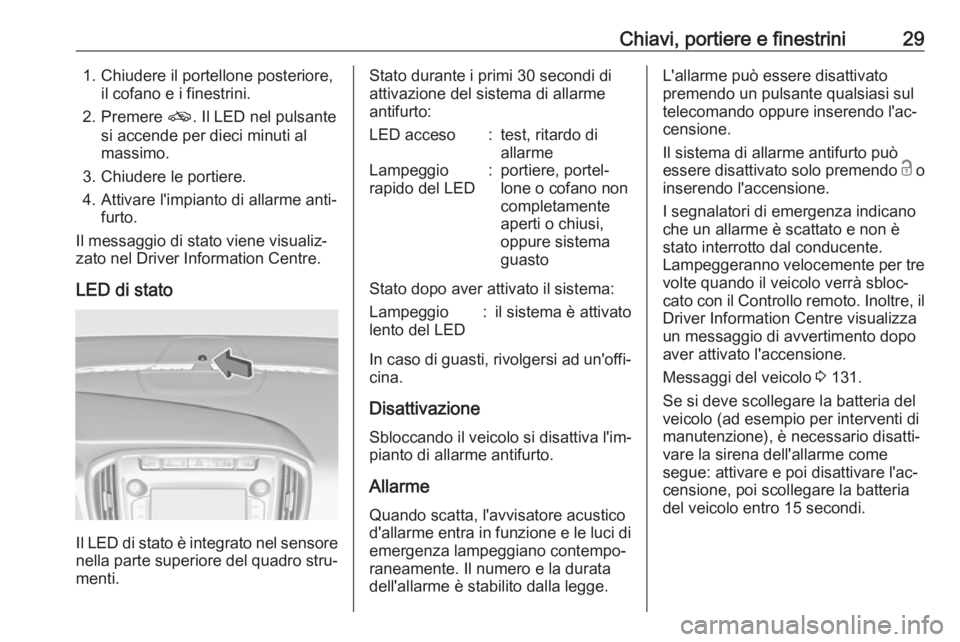

Chiavi, portiere e finestrini291. Chiudere il portellone posteriore,il cofano e i finestrini.
2. Premere o. Il LED nel pulsante
si accende per dieci minuti al
massimo.
3. Chiudere le portiere.
4. Attivare l'impianto di allarme anti‐ furto.
Il messaggio di stato viene visualiz‐
zato nel Driver Information Centre.
LED di stato
Il LED di stato è integrato nel sensore
nella parte superiore del quadro stru‐ menti.
Stato durante i primi 30 secondi di
attivazione del sistema di allarme
antifurto:LED acceso:test, ritardo di
allarmeLampeggio
rapido del LED:portiere, portel‐
lone o cofano non
completamente
aperti o chiusi,
oppure sistema
guasto
Stato dopo aver attivato il sistema:
Lampeggio
lento del LED:il sistema è attivato
In caso di guasti, rivolgersi ad un'offi‐
cina.
Disattivazione
Sbloccando il veicolo si disattiva l'im‐
pianto di allarme antifurto.
Allarme Quando scatta, l'avvisatore acustico
d'allarme entra in funzione e le luci di
emergenza lampeggiano contempo‐
raneamente. Il numero e la durata
dell'allarme è stabilito dalla legge.
L'allarme può essere disattivato
premendo un pulsante qualsiasi sul
telecomando oppure inserendo l'ac‐
censione.
Il sistema di allarme antifurto può
essere disattivato solo premendo c o
inserendo l'accensione.
I segnalatori di emergenza indicano
che un allarme è scattato e non è
stato interrotto dal conducente.
Lampeggeranno velocemente per tre volte quando il veicolo verrà sbloc‐
cato con il Controllo remoto. Inoltre, il
Driver Information Centre visualizza
un messaggio di avvertimento dopo
aver attivato l'accensione.
Messaggi del veicolo 3 131.
Se si deve scollegare la batteria del
veicolo (ad esempio per interventi di
manutenzione), è necessario disatti‐
vare la sirena dell'allarme come
segue: attivare e poi disattivare l'ac‐
censione, poi scollegare la batteria
del veicolo entro 15 secondi.
Page 32 of 313

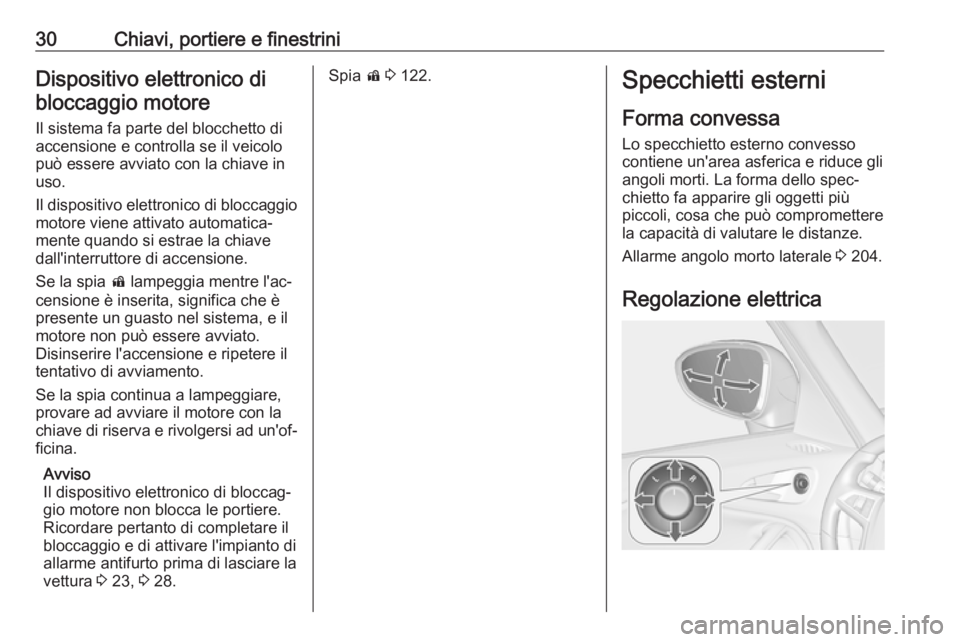

30Chiavi, portiere e finestriniDispositivo elettronico dibloccaggio motore
Il sistema fa parte del blocchetto di
accensione e controlla se il veicolo
può essere avviato con la chiave in
uso.
Il dispositivo elettronico di bloccaggio motore viene attivato automatica‐
mente quando si estrae la chiave
dall'interruttore di accensione.
Se la spia d lampeggia mentre l'ac‐
censione è inserita, significa che è
presente un guasto nel sistema, e il motore non può essere avviato.
Disinserire l'accensione e ripetere il
tentativo di avviamento.
Se la spia continua a lampeggiare,
provare ad avviare il motore con la
chiave di riserva e rivolgersi ad un'of‐
ficina.
Avviso
Il dispositivo elettronico di bloccag‐
gio motore non blocca le portiere.
Ricordare pertanto di completare il
bloccaggio e di attivare l'impianto di
allarme antifurto prima di lasciare la
vettura 3 23, 3 28.Spia d 3 122.Specchietti esterni
Forma convessa
Lo specchietto esterno convesso
contiene un'area asferica e riduce gli
angoli morti. La forma dello spec‐
chietto fa apparire gli oggetti più
piccoli, cosa che può compromettere
la capacità di valutare le distanze.
Allarme angolo morto laterale 3 204.
Regolazione elettrica
Page 33 of 313

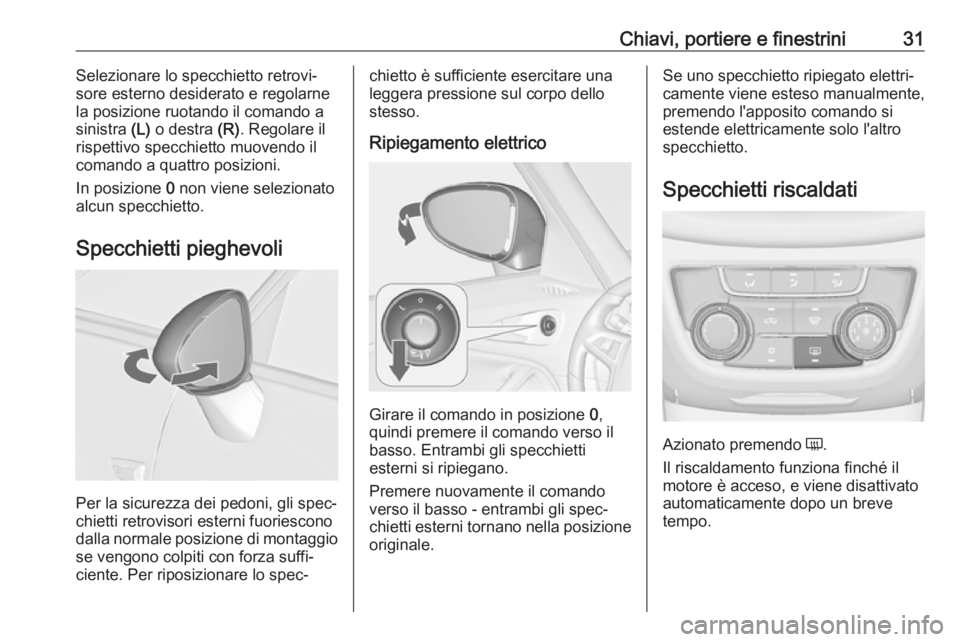

Chiavi, portiere e finestrini31Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione ruotando il comando a
sinistra (L) o destra (R). Regolare il
rispettivo specchietto muovendo il
comando a quattro posizioni.
In posizione 0 non viene selezionato
alcun specchietto.
Specchietti pieghevoli
Per la sicurezza dei pedoni, gli spec‐
chietti retrovisori esterni fuoriescono
dalla normale posizione di montaggio
se vengono colpiti con forza suffi‐
ciente. Per riposizionare lo spec‐
chietto è sufficiente esercitare una
leggera pressione sul corpo dello
stesso.
Ripiegamento elettrico
Girare il comando in posizione 0,
quindi premere il comando verso il
basso. Entrambi gli specchietti
esterni si ripiegano.
Premere nuovamente il comando
verso il basso - entrambi gli spec‐
chietti esterni tornano nella posizione
originale.
Se uno specchietto ripiegato elettri‐
camente viene esteso manualmente,
premendo l'apposito comando si
estende elettricamente solo l'altro
specchietto.
Specchietti riscaldati
Azionato premendo Ü
.
Il riscaldamento funziona finché il
motore è acceso, e viene disattivato
automaticamente dopo un breve
tempo.
Page 34 of 313

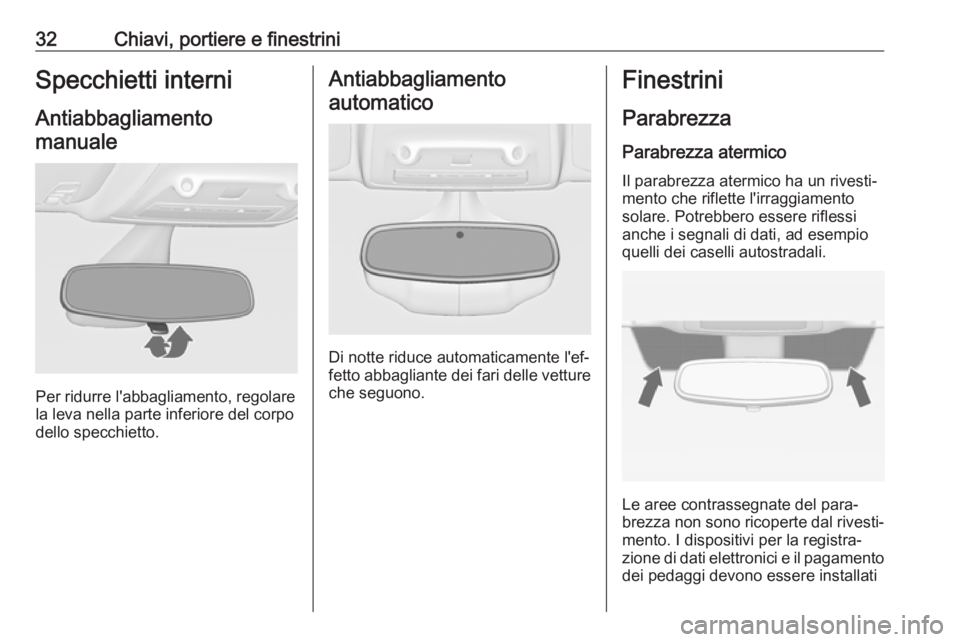

32Chiavi, portiere e finestriniSpecchietti interniAntiabbagliamentomanuale
Per ridurre l'abbagliamento, regolare
la leva nella parte inferiore del corpo
dello specchietto.
Antiabbagliamento
automatico
Di notte riduce automaticamente l'ef‐
fetto abbagliante dei fari delle vetture che seguono.
Finestrini
Parabrezza Parabrezza atermico
Il parabrezza atermico ha un rivesti‐ mento che riflette l'irraggiamentosolare. Potrebbero essere riflessi
anche i segnali di dati, ad esempio
quelli dei caselli autostradali.
Le aree contrassegnate del para‐
brezza non sono ricoperte dal rivesti‐
mento. I dispositivi per la registra‐
zione di dati elettronici e il pagamento dei pedaggi devono essere installati
Page 35 of 313

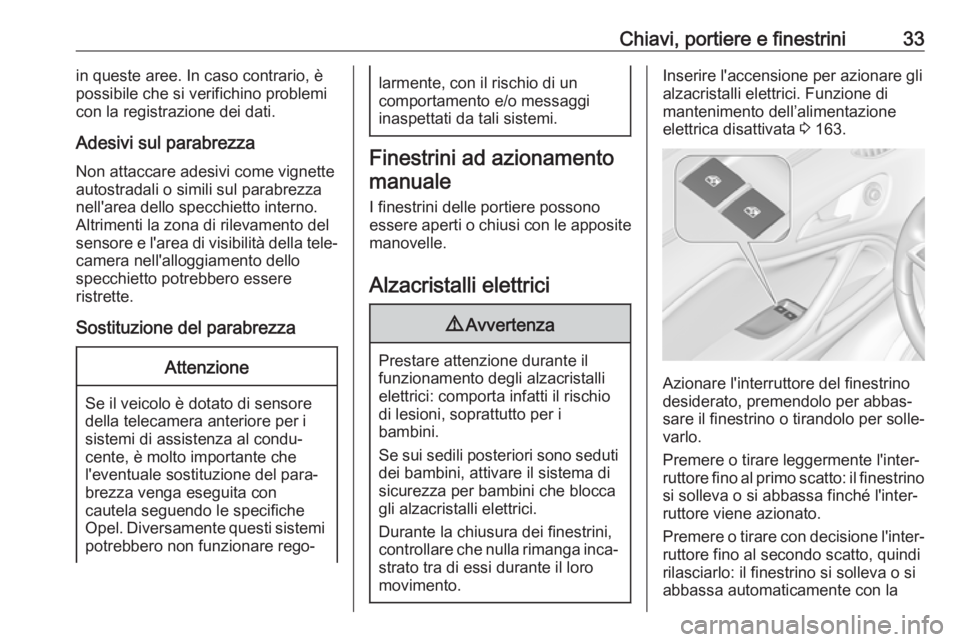

Chiavi, portiere e finestrini33in queste aree. In caso contrario, è
possibile che si verifichino problemi
con la registrazione dei dati.
Adesivi sul parabrezza
Non attaccare adesivi come vignette
autostradali o simili sul parabrezza
nell'area dello specchietto interno. Altrimenti la zona di rilevamento del
sensore e l'area di visibilità della tele‐ camera nell'alloggiamento dello
specchietto potrebbero essere
ristrette.
Sostituzione del parabrezzaAttenzione
Se il veicolo è dotato di sensore
della telecamera anteriore per i
sistemi di assistenza al condu‐
cente, è molto importante che
l'eventuale sostituzione del para‐ brezza venga eseguita con
cautela seguendo le specifiche Opel. Diversamente questi sistemi
potrebbero non funzionare rego‐
larmente, con il rischio di un
comportamento e/o messaggi
inaspettati da tali sistemi.
Finestrini ad azionamento
manuale
I finestrini delle portiere possono
essere aperti o chiusi con le apposite
manovelle.
Alzacristalli elettrici
9 Avvertenza
Prestare attenzione durante il
funzionamento degli alzacristalli elettrici: comporta infatti il rischio
di lesioni, soprattutto per i
bambini.
Se sui sedili posteriori sono seduti
dei bambini, attivare il sistema di
sicurezza per bambini che blocca
gli alzacristalli elettrici.
Durante la chiusura dei finestrini,
controllare che nulla rimanga inca‐ strato tra di essi durante il loro
movimento.
Inserire l'accensione per azionare gli
alzacristalli elettrici. Funzione di
mantenimento dell’alimentazione
elettrica disattivata 3 163.
Azionare l'interruttore del finestrino
desiderato, premendolo per abbas‐
sare il finestrino o tirandolo per solle‐
varlo.
Premere o tirare leggermente l'inter‐
ruttore fino al primo scatto: il finestrino
si solleva o si abbassa finché l'inter‐
ruttore viene azionato.
Premere o tirare con decisione l'inter‐ ruttore fino al secondo scatto, quindi
rilasciarlo: il finestrino si solleva o si abbassa automaticamente con la
Page 36 of 313

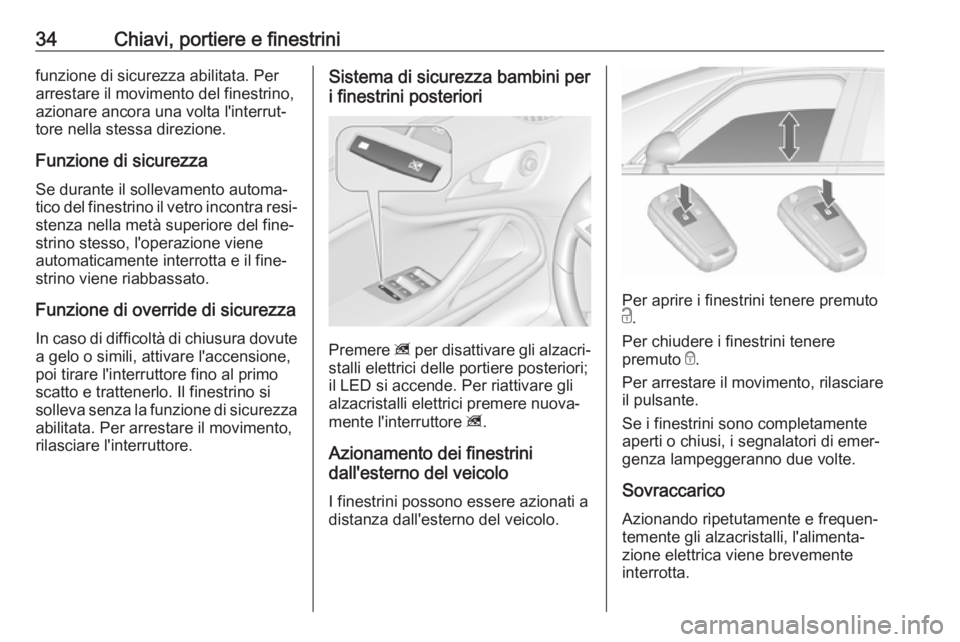

34Chiavi, portiere e finestrinifunzione di sicurezza abilitata. Perarrestare il movimento del finestrino,azionare ancora una volta l'interrut‐
tore nella stessa direzione.
Funzione di sicurezza
Se durante il sollevamento automa‐ tico del finestrino il vetro incontra resi‐ stenza nella metà superiore del fine‐
strino stesso, l'operazione viene
automaticamente interrotta e il fine‐
strino viene riabbassato.
Funzione di override di sicurezzaIn caso di difficoltà di chiusura dovute
a gelo o simili, attivare l'accensione,
poi tirare l'interruttore fino al primo
scatto e trattenerlo. Il finestrino si
solleva senza la funzione di sicurezza abilitata. Per arrestare il movimento,
rilasciare l'interruttore.Sistema di sicurezza bambini per
i finestrini posteriori
Premere z per disattivare gli alzacri‐
stalli elettrici delle portiere posteriori;
il LED si accende. Per riattivare gli
alzacristalli elettrici premere nuova‐
mente l'interruttore z.
Azionamento dei finestrini
dall'esterno del veicolo
I finestrini possono essere azionati a
distanza dall'esterno del veicolo.
Per aprire i finestrini tenere premuto
c .
Per chiudere i finestrini tenere
premuto e.
Per arrestare il movimento, rilasciare
il pulsante.
Se i finestrini sono completamente
aperti o chiusi, i segnalatori di emer‐
genza lampeggeranno due volte.
SovraccaricoAzionando ripetutamente e frequen‐
temente gli alzacristalli, l'alimenta‐
zione elettrica viene brevemente
interrotta.
Page 37 of 313

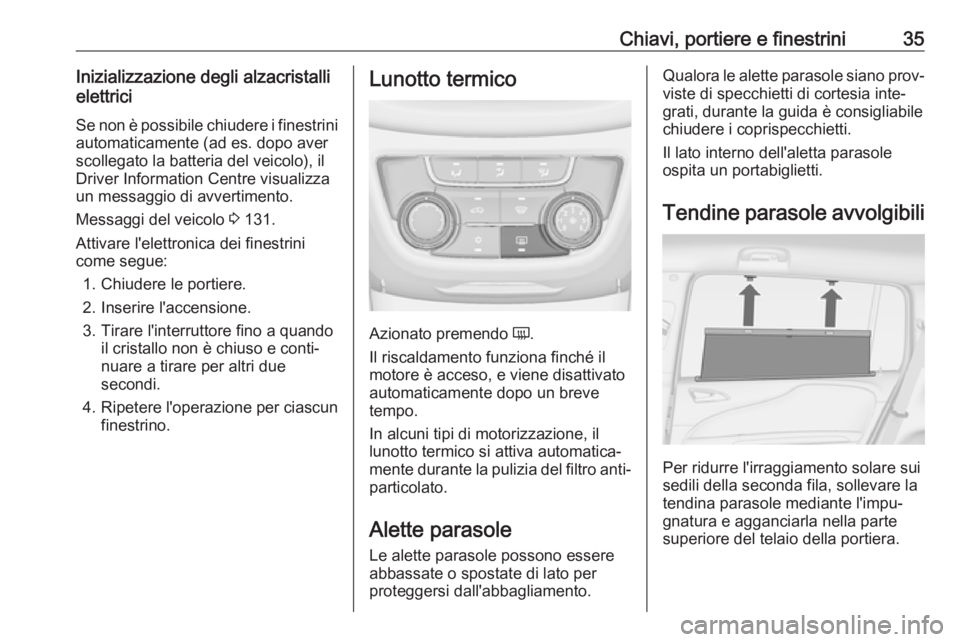

Chiavi, portiere e finestrini35Inizializzazione degli alzacristalli
elettrici
Se non è possibile chiudere i finestrini automaticamente (ad es. dopo aver
scollegato la batteria del veicolo), il
Driver Information Centre visualizza
un messaggio di avvertimento.
Messaggi del veicolo 3 131.
Attivare l'elettronica dei finestrini
come segue:
1. Chiudere le portiere.
2. Inserire l'accensione.
3. Tirare l'interruttore fino a quando il cristallo non è chiuso e conti‐
nuare a tirare per altri due
secondi.
4. Ripetere l'operazione per ciascun
finestrino.Lunotto termico
Azionato premendo Ü.
Il riscaldamento funziona finché il
motore è acceso, e viene disattivato
automaticamente dopo un breve
tempo.
In alcuni tipi di motorizzazione, il
lunotto termico si attiva automatica‐
mente durante la pulizia del filtro anti‐
particolato.
Alette parasoleLe alette parasole possono essereabbassate o spostate di lato per
proteggersi dall'abbagliamento.
Qualora le alette parasole siano prov‐
viste di specchietti di cortesia inte‐
grati, durante la guida è consigliabile
chiudere i coprispecchietti.
Il lato interno dell'aletta parasole ospita un portabiglietti.
Tendine parasole avvolgibili
Per ridurre l'irraggiamento solare sui
sedili della seconda fila, sollevare la
tendina parasole mediante l'impu‐
gnatura e agganciarla nella parte
superiore del telaio della portiera.
Page 38 of 313

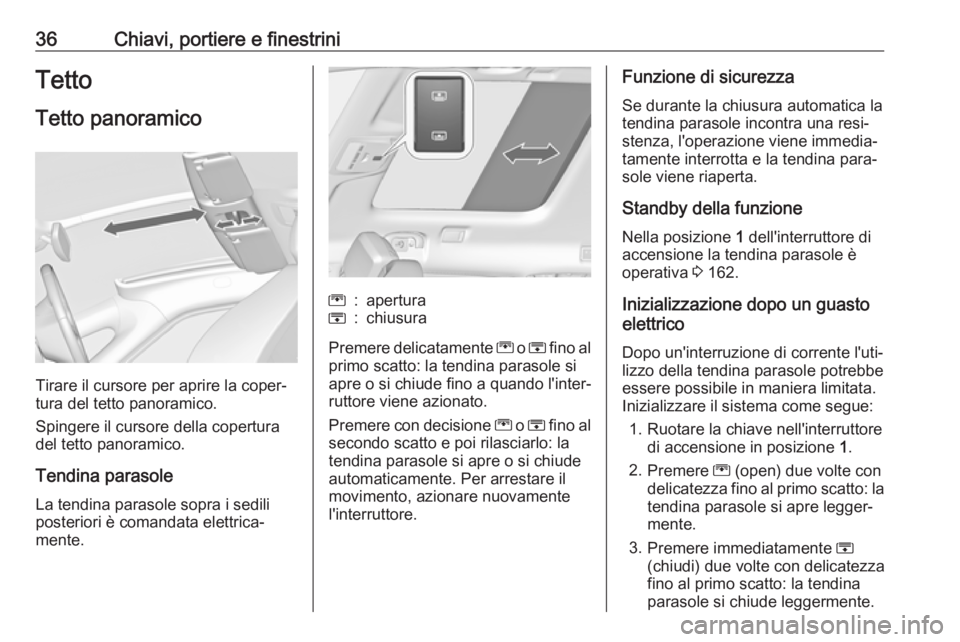

36Chiavi, portiere e finestriniTetto
Tetto panoramico
Tirare il cursore per aprire la coper‐
tura del tetto panoramico.
Spingere il cursore della copertura
del tetto panoramico.
Tendina parasole
La tendina parasole sopra i sedili
posteriori è comandata elettrica‐
mente.
G:aperturaH:chiusura
Premere delicatamente G o H fino al
primo scatto: la tendina parasole si apre o si chiude fino a quando l'inter‐ ruttore viene azionato.
Premere con decisione G o H fino al
secondo scatto e poi rilasciarlo: la
tendina parasole si apre o si chiude
automaticamente. Per arrestare il
movimento, azionare nuovamente
l'interruttore.
Funzione di sicurezza
Se durante la chiusura automatica la tendina parasole incontra una resi‐
stenza, l'operazione viene immedia‐
tamente interrotta e la tendina para‐
sole viene riaperta.
Standby della funzioneNella posizione 1 dell'interruttore di
accensione la tendina parasole è
operativa 3 162.
Inizializzazione dopo un guasto
elettrico
Dopo un'interruzione di corrente l'uti‐
lizzo della tendina parasole potrebbe
essere possibile in maniera limitata.
Inizializzare il sistema come segue:
1. Ruotare la chiave nell'interruttore di accensione in posizione 1.
2. Premere G (open) due volte con
delicatezza fino al primo scatto: la tendina parasole si apre legger‐
mente.
3. Premere immediatamente H
(chiudi) due volte con delicatezza
fino al primo scatto: la tendina
parasole si chiude leggermente.
Page 39 of 313
Chiavi, portiere e finestrini37Dopo la fase 3 la tendina parasole
si trova in modalità d'inizializza‐
zione senza funzione di sicu‐
rezza.
4. Premere G (apri) delicatamente
fino al primo scatto fino a quando
la tendina parasole è completa‐
mente aperta.
5. Premere H (chiudi) delicata‐
mente fino al primo scatto fino a
quando la tendina parasole è
completamente chiusa.
Dopo questa procedura la tendina parasole è inizializzata con funzione
di sicurezza attivata.
Quando G o H viene premuto con
decisione fino al secondo scatto durante l'inizializzazione, la proce‐
dura viene annullata.
Page 40 of 313
38Sedili, sistemi di sicurezzaSedili, sistemi di
sicurezzaPoggiatesta .................................. 38
Poggiatesta attivi .......................39
Sedili anteriori .............................. 40
Posizione dei sedili ....................40
Regolazione manuale dei sedili ......................................... 41
Regolazione dei sedili elettrici ...43
Bracciolo .................................... 45
Riscaldamento ........................... 46
Sedili posteriori ............................ 47
Sedili della seconda fila .............47
Sedili della terza fila ..................51
Cinture di sicurezza .....................53
Cintura di sicurezza a tre punti di ancoraggio ................................ 54
Sistema airbag ............................. 58
Sistema airbag frontale .............61
Sistema airbag laterale ..............61
Sistema airbag a tendina ...........62
Disattivazione degli airbag ........62Sistemi di sicurezza per bambini .64
Posizioni di montaggio dei sistemi di sicurezza per
bambini ..................................... 67Poggiatesta
Posizione9 Avvertenza
I poggiatesta devono essere
sempre posizionati in maniera
corretta.
Il bordo superiore del poggiatesta
dovrebbe trovarsi all'altezza della
parte superiore della testa. Se questo non è possibile, nel caso di persone
molto alte, regolare il poggiatesta alla
