OPEL ZAFIRA C 2017.25 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2017.25, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2017.25Pages: 313, PDF Dimensioni: 9 MB
Page 41 of 313

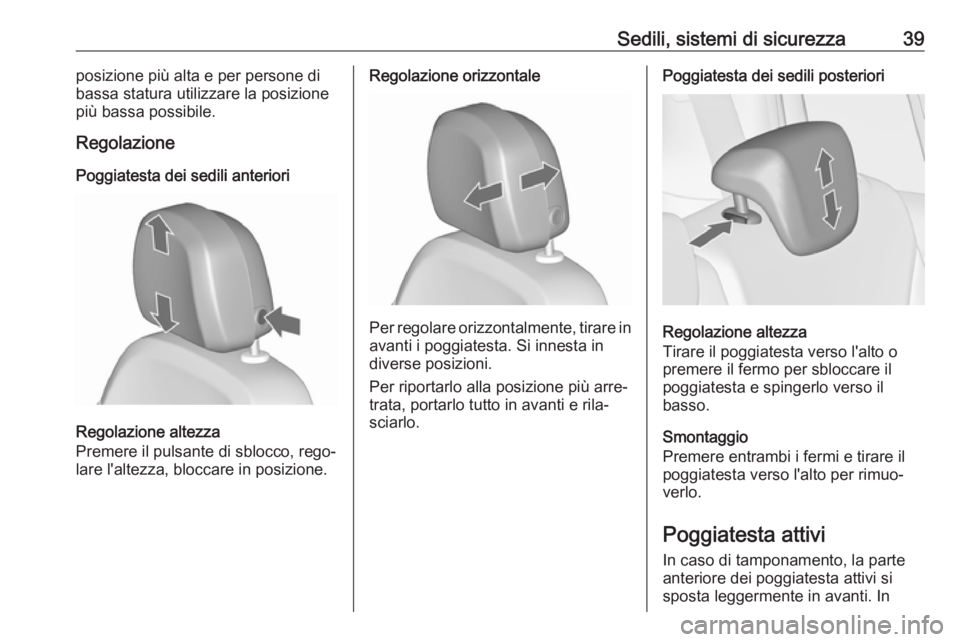

Sedili, sistemi di sicurezza39posizione più alta e per persone di
bassa statura utilizzare la posizione
più bassa possibile.
Regolazione
Poggiatesta dei sedili anteriori
Regolazione altezza
Premere il pulsante di sblocco, rego‐
lare l'altezza, bloccare in posizione.
Regolazione orizzontale
Per regolare orizzontalmente, tirare in
avanti i poggiatesta. Si innesta in
diverse posizioni.
Per riportarlo alla posizione più arre‐
trata, portarlo tutto in avanti e rila‐ sciarlo.
Poggiatesta dei sedili posteriori
Regolazione altezza
Tirare il poggiatesta verso l'alto o
premere il fermo per sbloccare il
poggiatesta e spingerlo verso il
basso.
Smontaggio
Premere entrambi i fermi e tirare il
poggiatesta verso l'alto per rimuo‐
verlo.
Poggiatesta attivi In caso di tamponamento, la parte
anteriore dei poggiatesta attivi si
sposta leggermente in avanti. In
Page 42 of 313

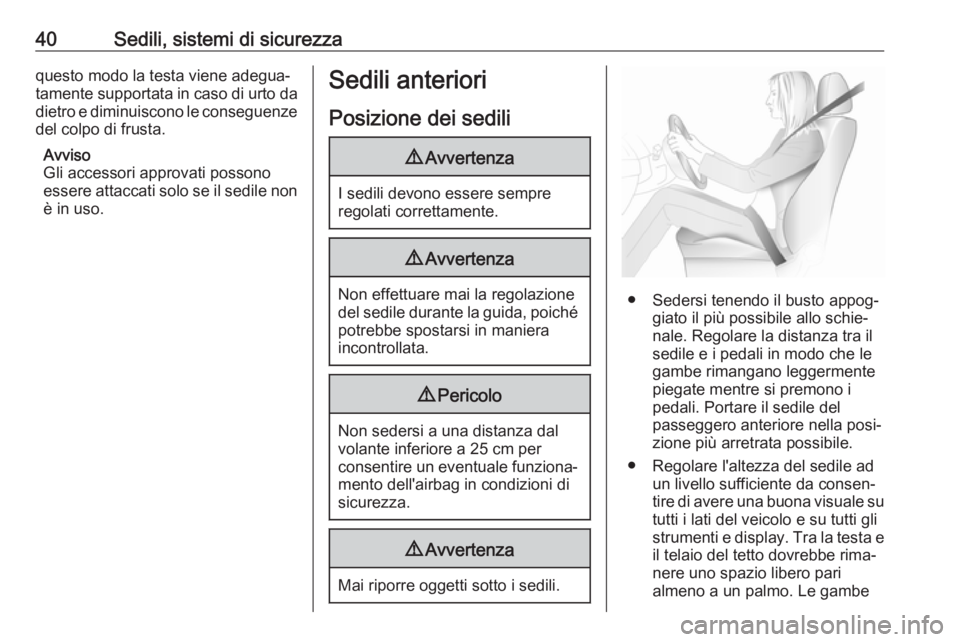

40Sedili, sistemi di sicurezzaquesto modo la testa viene adegua‐
tamente supportata in caso di urto da
dietro e diminuiscono le conseguenze del colpo di frusta.
Avviso
Gli accessori approvati possono
essere attaccati solo se il sedile non è in uso.Sedili anteriori
Posizione dei sedili9 Avvertenza
I sedili devono essere sempre
regolati correttamente.
9 Avvertenza
Non effettuare mai la regolazione
del sedile durante la guida, poiché potrebbe spostarsi in maniera
incontrollata.
9 Pericolo
Non sedersi a una distanza dal
volante inferiore a 25 cm per
consentire un eventuale funziona‐ mento dell'airbag in condizioni di
sicurezza.
9 Avvertenza
Mai riporre oggetti sotto i sedili.
● Sedersi tenendo il busto appog‐
giato il più possibile allo schie‐
nale. Regolare la distanza tra il
sedile e i pedali in modo che le
gambe rimangano leggermente
piegate mentre si premono i
pedali. Portare il sedile del
passeggero anteriore nella posi‐
zione più arretrata possibile.
● Regolare l'altezza del sedile ad un livello sufficiente da consen‐
tire di avere una buona visuale su tutti i lati del veicolo e su tutti gli
strumenti e display. Tra la testa e
il telaio del tetto dovrebbe rima‐
nere uno spazio libero pari
almeno a un palmo. Le gambe

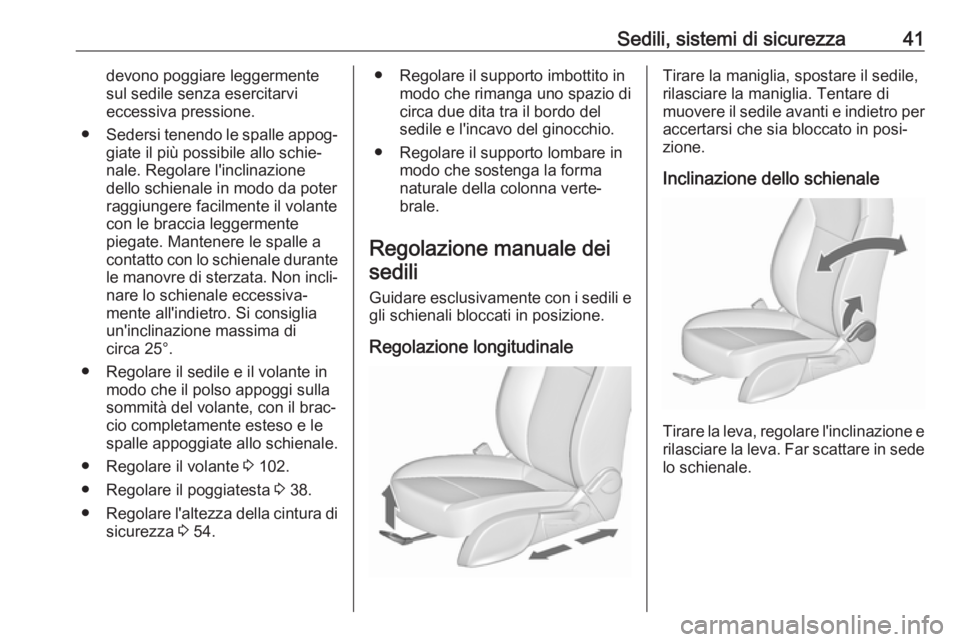

Page 43 of 313
Sedili, sistemi di sicurezza41devono poggiare leggermente
sul sedile senza esercitarvi
eccessiva pressione.
● Sedersi tenendo le spalle appog‐
giate il più possibile allo schie‐
nale. Regolare l'inclinazione
dello schienale in modo da poter
raggiungere facilmente il volante
con le braccia leggermente
piegate. Mantenere le spalle a
contatto con lo schienale durante
le manovre di sterzata. Non incli‐ nare lo schienale eccessiva‐
mente all'indietro. Si consiglia un'inclinazione massima di
circa 25°.
● Regolare il sedile e il volante in modo che il polso appoggi sulla
sommità del volante, con il brac‐ cio completamente esteso e le
spalle appoggiate allo schienale.
● Regolare il volante 3 102.
● Regolare il poggiatesta 3 38.
● Regolare l'altezza della cintura di
sicurezza 3 54.● Regolare il supporto imbottito in
modo che rimanga uno spazio di
circa due dita tra il bordo del
sedile e l'incavo del ginocchio.
● Regolare il supporto lombare in modo che sostenga la forma
naturale della colonna verte‐
brale.
Regolazione manuale dei
sedili
Guidare esclusivamente con i sedili e
gli schienali bloccati in posizione.
Regolazione longitudinaleTirare la maniglia, spostare il sedile,
rilasciare la maniglia. Tentare di
muovere il sedile avanti e indietro per accertarsi che sia bloccato in posi‐
zione.
Inclinazione dello schienale
Tirare la leva, regolare l'inclinazione e rilasciare la leva. Far scattare in sede lo schienale.
Page 44 of 313
42Sedili, sistemi di sicurezzaAltezza del sedile
Azionamento della leva
verso l'alto:Sollevamento del
sedileverso il basso:Abbassamento
del sedileInclinazione dei sedili
Azionamento della leva
verso l'alto:Sollevamento
dell'estremità
anterioreverso il basso:Abbassamento
dell'estremità
anterioreSupporto lombare
Regolare il supporto lombare
mediante l'interruttore a 4 posizioni in
base alle esigenze personali.
Sollevamento/abbassamento del
supporto lombare: premere l'interrut‐
tore verso l'alto o verso il basso.
Aumento/riduzione del supporto
lombare: premere l'interruttore in avanti o all'indietro.
Page 45 of 313

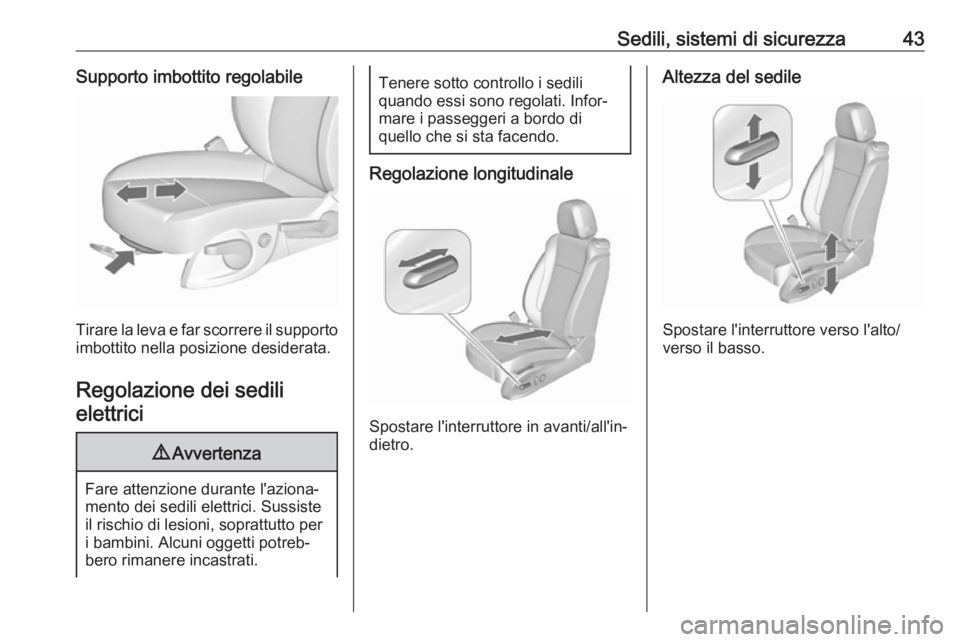

Sedili, sistemi di sicurezza43Supporto imbottito regolabile
Tirare la leva e far scorrere il supportoimbottito nella posizione desiderata.
Regolazione dei sedilielettrici
9 Avvertenza
Fare attenzione durante l'aziona‐
mento dei sedili elettrici. Sussiste
il rischio di lesioni, soprattutto per
i bambini. Alcuni oggetti potreb‐
bero rimanere incastrati.
Tenere sotto controllo i sedili
quando essi sono regolati. Infor‐
mare i passeggeri a bordo di
quello che si sta facendo.
Regolazione longitudinale
Spostare l'interruttore in avanti/all'in‐
dietro.
Altezza del sedile
Spostare l'interruttore verso l'alto/
verso il basso.
Page 46 of 313

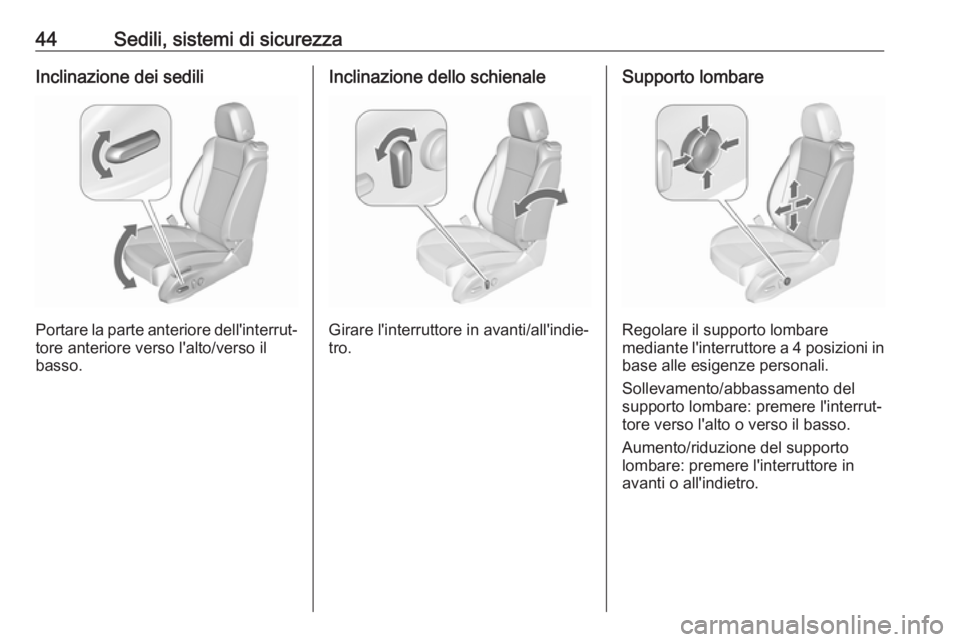

44Sedili, sistemi di sicurezzaInclinazione dei sedili
Portare la parte anteriore dell'interrut‐tore anteriore verso l'alto/verso il
basso.
Inclinazione dello schienale
Girare l'interruttore in avanti/all'indie‐
tro.
Supporto lombare
Regolare il supporto lombare
mediante l'interruttore a 4 posizioni in
base alle esigenze personali.
Sollevamento/abbassamento del
supporto lombare: premere l'interrut‐
tore verso l'alto o verso il basso.
Aumento/riduzione del supporto
lombare: premere l'interruttore in avanti o all'indietro.
Page 47 of 313

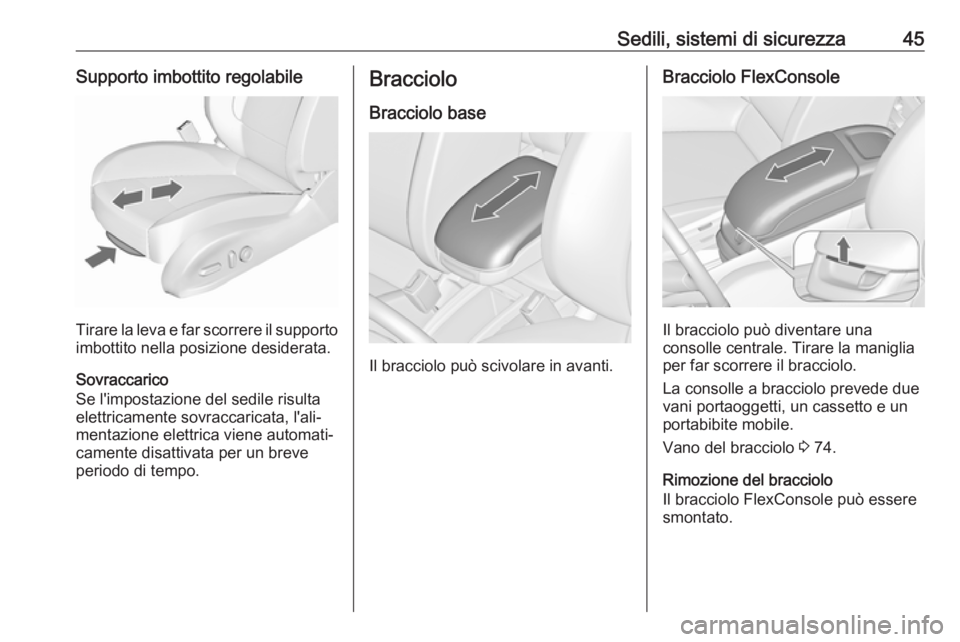

Sedili, sistemi di sicurezza45Supporto imbottito regolabile
Tirare la leva e far scorrere il supportoimbottito nella posizione desiderata.
Sovraccarico
Se l'impostazione del sedile risulta
elettricamente sovraccaricata, l'ali‐
mentazione elettrica viene automati‐
camente disattivata per un breve
periodo di tempo.
Bracciolo
Bracciolo base
Il bracciolo può scivolare in avanti.
Bracciolo FlexConsole
Il bracciolo può diventare una
consolle centrale. Tirare la maniglia
per far scorrere il bracciolo.
La consolle a bracciolo prevede due
vani portaoggetti, un cassetto e un
portabibite mobile.
Vano del bracciolo 3 74.
Rimozione del bracciolo
Il bracciolo FlexConsole può essere
smontato.
Page 48 of 313

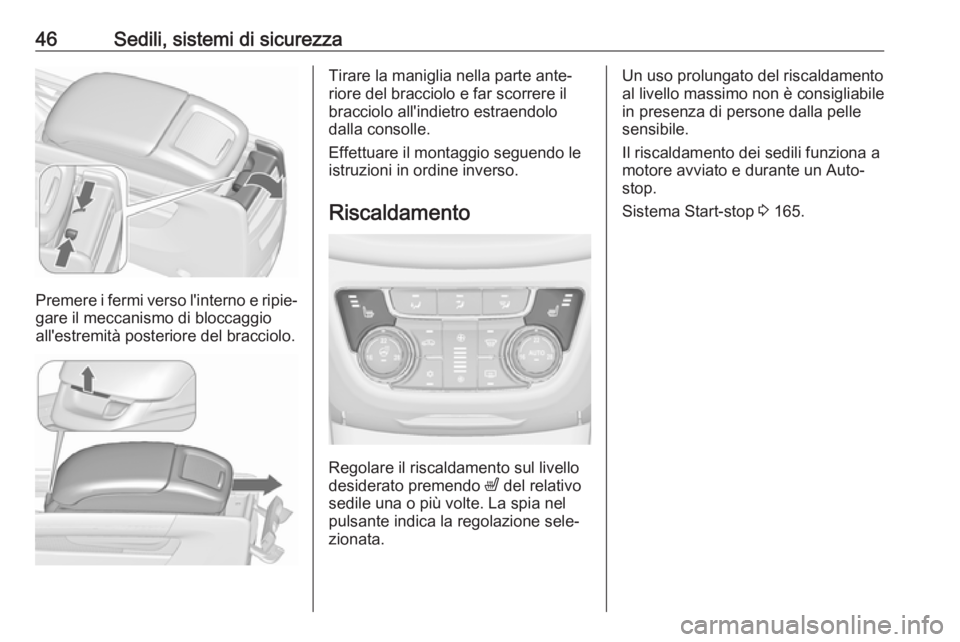

46Sedili, sistemi di sicurezza
Premere i fermi verso l'interno e ripie‐gare il meccanismo di bloccaggio
all'estremità posteriore del bracciolo.
Tirare la maniglia nella parte ante‐
riore del bracciolo e far scorrere il bracciolo all'indietro estraendolodalla consolle.
Effettuare il montaggio seguendo le
istruzioni in ordine inverso.
Riscaldamento
Regolare il riscaldamento sul livello
desiderato premendo ß del relativo
sedile una o più volte. La spia nel pulsante indica la regolazione sele‐
zionata.
Un uso prolungato del riscaldamento
al livello massimo non è consigliabile
in presenza di persone dalla pelle
sensibile.
Il riscaldamento dei sedili funziona a
motore avviato e durante un Auto‐
stop.
Sistema Start-stop 3 165.
Page 49 of 313

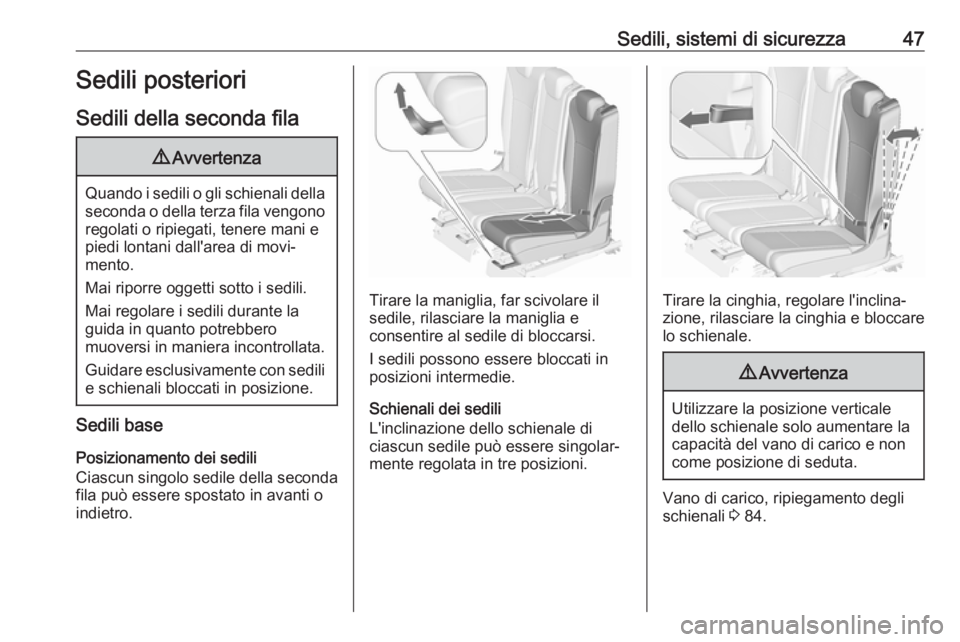

Sedili, sistemi di sicurezza47Sedili posteriori
Sedili della seconda fila9 Avvertenza
Quando i sedili o gli schienali della
seconda o della terza fila vengono regolati o ripiegati, tenere mani e
piedi lontani dall'area di movi‐
mento.
Mai riporre oggetti sotto i sedili.
Mai regolare i sedili durante la
guida in quanto potrebbero
muoversi in maniera incontrollata.
Guidare esclusivamente con sedili
e schienali bloccati in posizione.
Sedili base
Posizionamento dei sedili
Ciascun singolo sedile della seconda fila può essere spostato in avanti o
indietro.
Tirare la maniglia, far scivolare il
sedile, rilasciare la maniglia e
consentire al sedile di bloccarsi.
I sedili possono essere bloccati in
posizioni intermedie.
Schienali dei sedili
L'inclinazione dello schienale di
ciascun sedile può essere singolar‐
mente regolata in tre posizioni.Tirare la cinghia, regolare l'inclina‐ zione, rilasciare la cinghia e bloccare
lo schienale.
9 Avvertenza
Utilizzare la posizione verticale
dello schienale solo aumentare la
capacità del vano di carico e non
come posizione di seduta.
Vano di carico, ripiegamento degli
schienali 3 84.
Page 50 of 313

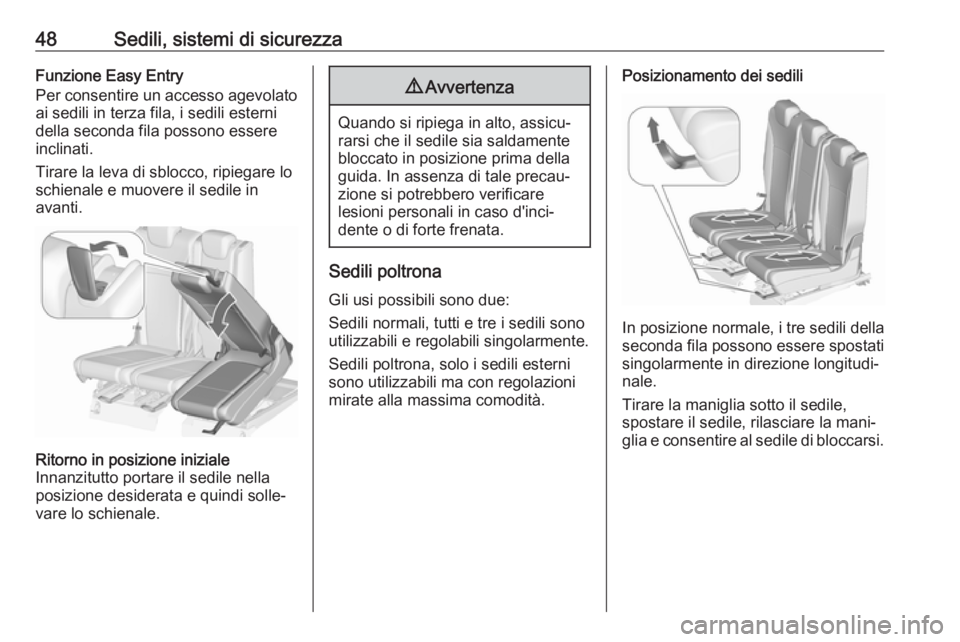

48Sedili, sistemi di sicurezzaFunzione Easy Entry
Per consentire un accesso agevolato
ai sedili in terza fila, i sedili esterni
della seconda fila possono essere
inclinati.
Tirare la leva di sblocco, ripiegare lo
schienale e muovere il sedile in
avanti.Ritorno in posizione iniziale
Innanzitutto portare il sedile nella
posizione desiderata e quindi solle‐
vare lo schienale.9 Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che il sedile sia saldamente
bloccato in posizione prima della
guida. In assenza di tale precau‐
zione si potrebbero verificare
lesioni personali in caso d'inci‐
dente o di forte frenata.
Sedili poltrona
Gli usi possibili sono due:
Sedili normali, tutti e tre i sedili sono
utilizzabili e regolabili singolarmente.
Sedili poltrona, solo i sedili esterni
sono utilizzabili ma con regolazioni mirate alla massima comodità.
Posizionamento dei sedili
In posizione normale, i tre sedili della seconda fila possono essere spostati
singolarmente in direzione longitudi‐
nale.
Tirare la maniglia sotto il sedile,
spostare il sedile, rilasciare la mani‐
glia e consentire al sedile di bloccarsi.
