OPEL ZAFIRA C 2017.25 Ohjekirja (in Finnish)

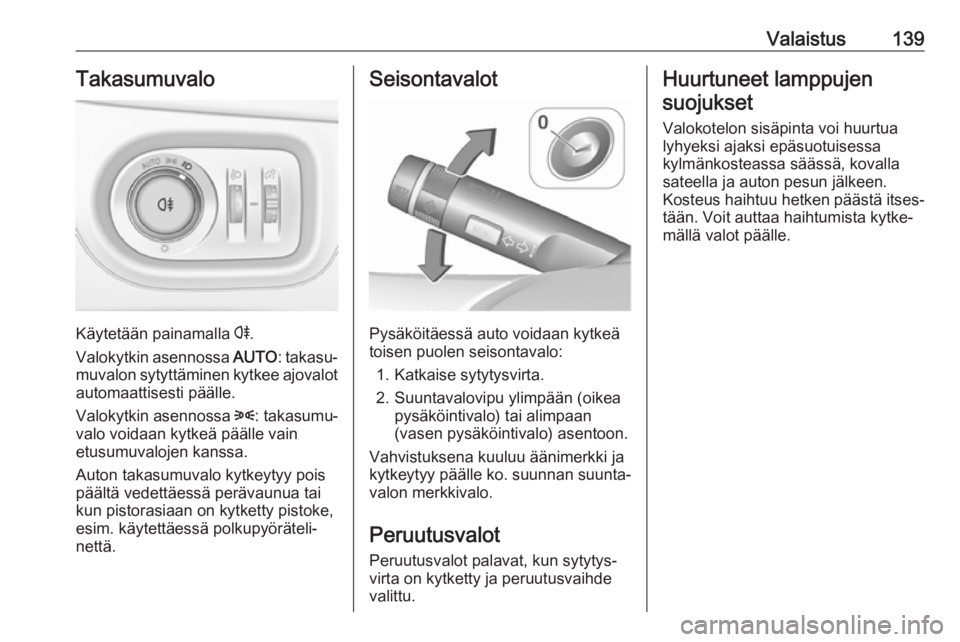

Valaistus139Takasumuvalo
Käytetään painamalla r.
Valokytkin asennossa AUTO: takasu‐
muvalon sytyttäminen kytkee ajovalot automaattisesti päälle.
Valokytkin asennossa 8: takasumu‐
valo voidaan kytkeä päälle vain
etusumuvalojen kanssa.
Auton takasumuvalo kytkeytyy pois
päältä vedettäessä perävaunua tai
kun pistorasiaan on kytketty pistoke,
esim. käytettäessä polkupyöräteli‐
nettä.
Seisontavalot
Pysäköitäessä auto voidaan kytkeä
toisen puolen seisontavalo:
1. Katkaise sytytysvirta.
2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan
(vasen pysäköintivalo) asentoon.
Vahvistuksena kuuluu äänimerkki ja
kytkeytyy päälle ko. suunnan suunta‐ valon merkkivalo.
Peruutusvalot
Peruutusvalot palavat, kun sytytys‐
virta on kytketty ja peruutusvaihde
valittu.
Huurtuneet lamppujen
suojukset
Valokotelon sisäpinta voi huurtua
lyhyeksi ajaksi epäsuotuisessa
kylmänkosteassa säässä, kovalla
sateella ja auton pesun jälkeen.
Kosteus haihtuu hetken päästä itses‐ tään. Voit auttaa haihtumista kytke‐
mällä valot päälle.

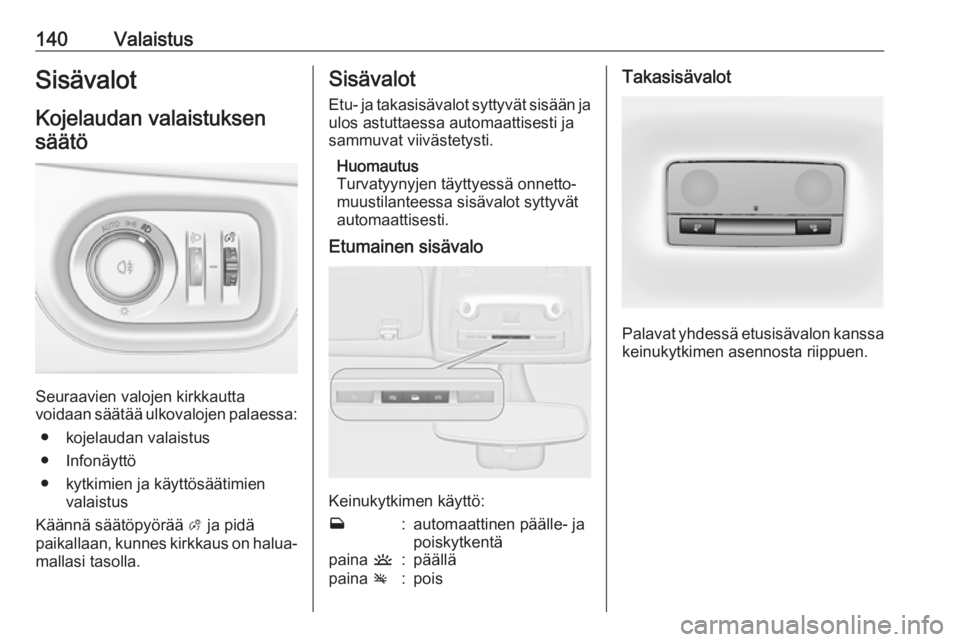

140ValaistusSisävalotKojelaudan valaistuksensäätö
Seuraavien valojen kirkkautta
voidaan säätää ulkovalojen palaessa:
● kojelaudan valaistus
● Infonäyttö
● kytkimien ja käyttösäätimien valaistus
Käännä säätöpyörää A ja pidä
paikallaan, kunnes kirkkaus on halua‐ mallasi tasolla.
Sisävalot
Etu- ja takasisävalot syttyvät sisään jaulos astuttaessa automaattisesti ja
sammuvat viivästetysti.
Huomautus
Turvatyynyjen täyttyessä onnetto‐
muustilanteessa sisävalot syttyvät
automaattisesti.
Etumainen sisävalo
Keinukytkimen käyttö:
w:automaattinen päälle- ja
poiskytkentäpaina u:päälläpaina v:poisTakasisävalot
Palavat yhdessä etusisävalon kanssa
keinukytkimen asennosta riippuen.

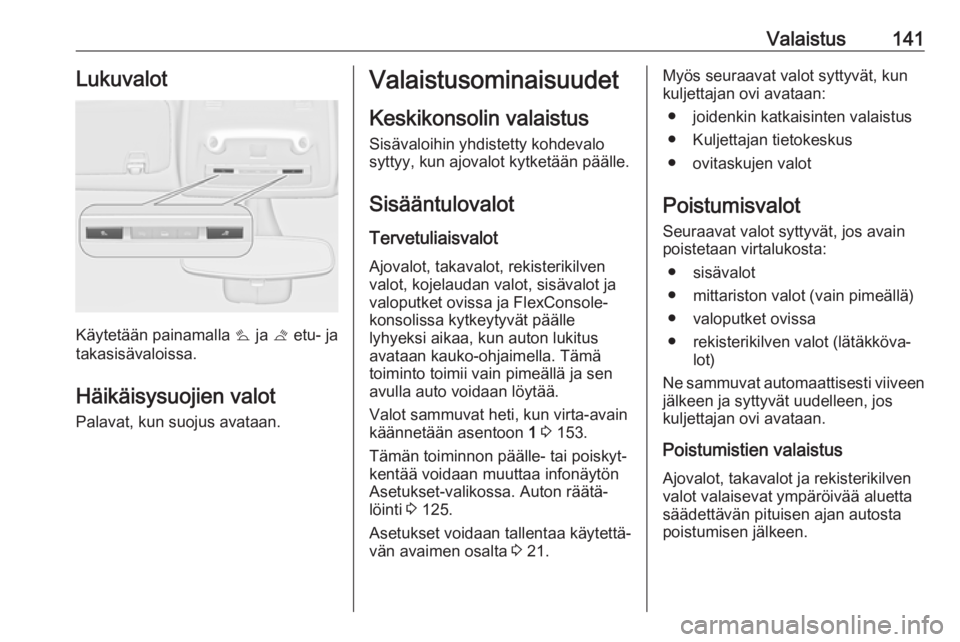

Valaistus141Lukuvalot
Käytetään painamalla s ja t etu- ja
takasisävaloissa.
Häikäisysuojien valot Palavat, kun suojus avataan.
Valaistusominaisuudet
Keskikonsolin valaistus Sisävaloihin yhdistetty kohdevalo
syttyy, kun ajovalot kytketään päälle.
Sisääntulovalot Tervetuliaisvalot
Ajovalot, takavalot, rekisterikilven
valot, kojelaudan valot, sisävalot ja
valoputket ovissa ja FlexConsole-
konsolissa kytkeytyvät päälle
lyhyeksi aikaa, kun auton lukitus
avataan kauko-ohjaimella. Tämä
toiminto toimii vain pimeällä ja sen
avulla auto voidaan löytää.
Valot sammuvat heti, kun virta-avain
käännetään asentoon 1 3 153.
Tämän toiminnon päälle- tai poiskyt‐
kentää voidaan muuttaa infonäytön
Asetukset-valikossa. Auton räätä‐
löinti 3 125.
Asetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 21.Myös seuraavat valot syttyvät, kun
kuljettajan ovi avataan:
● joidenkin katkaisinten valaistus
● Kuljettajan tietokeskus
● ovitaskujen valot
Poistumisvalot
Seuraavat valot syttyvät, jos avain
poistetaan virtalukosta:
● sisävalot
● mittariston valot (vain pimeällä)
● valoputket ovissa
● rekisterikilven valot (lätäkköva‐ lot)
Ne sammuvat automaattisesti viiveen jälkeen ja syttyvät uudelleen, jos
kuljettajan ovi avataan.
Poistumistien valaistus
Ajovalot, takavalot ja rekisterikilven
valot valaisevat ympäröivää aluetta
säädettävän pituisen ajan autosta
poistumisen jälkeen.

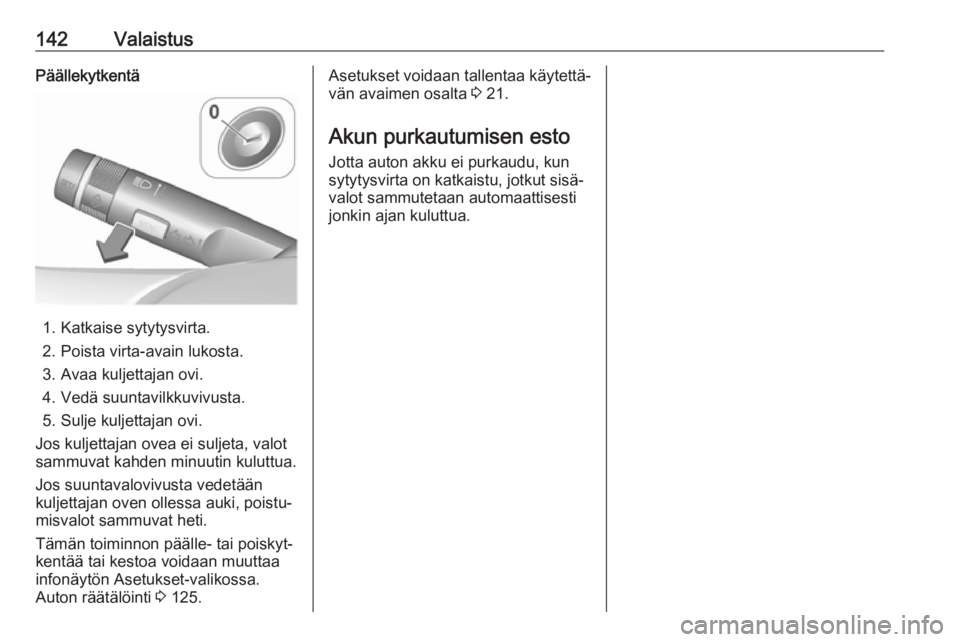

142ValaistusPäällekytkentä
1. Katkaise sytytysvirta.
2. Poista virta-avain lukosta.
3. Avaa kuljettajan ovi.
4. Vedä suuntavilkkuvivusta.
5. Sulje kuljettajan ovi.
Jos kuljettajan ovea ei suljeta, valot
sammuvat kahden minuutin kuluttua.
Jos suuntavalovivusta vedetään
kuljettajan oven ollessa auki, poistu‐
misvalot sammuvat heti.
Tämän toiminnon päälle- tai poiskyt‐
kentää tai kestoa voidaan muuttaa
infonäytön Asetukset-valikossa.
Auton räätälöinti 3 125.
Asetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 21.
Akun purkautumisen esto
Jotta auton akku ei purkaudu, kun
sytytysvirta on katkaistu, jotkut sisä‐
valot sammutetaan automaattisesti
jonkin ajan kuluttua.

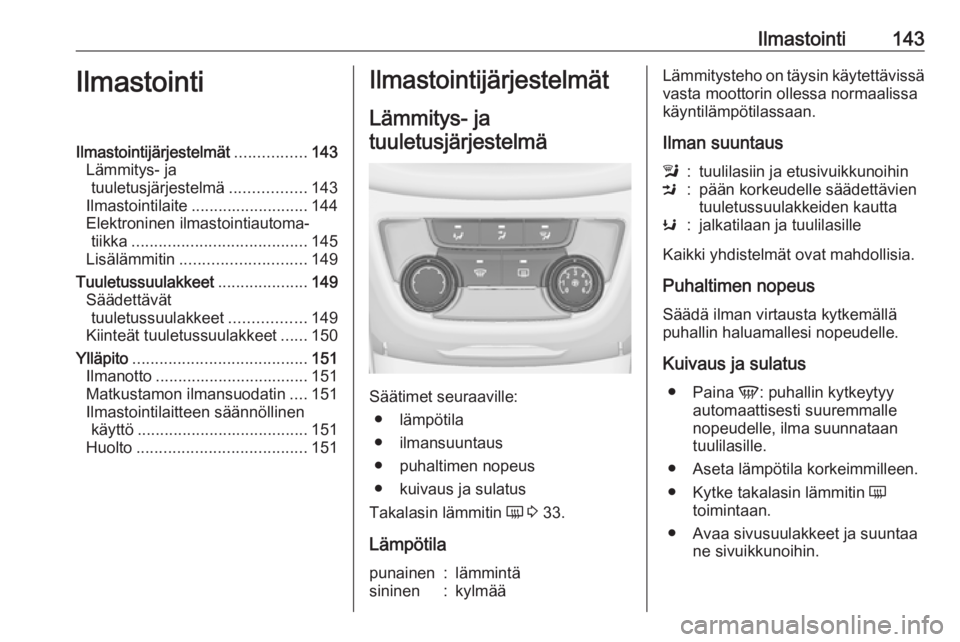

Ilmastointi143IlmastointiIlmastointijärjestelmät................143
Lämmitys- ja tuuletusjärjestelmä .................143
Ilmastointilaite .......................... 144
Elektroninen ilmastointiautoma‐ tiikka ....................................... 145
Lisälämmitin ............................ 149
Tuuletussuulakkeet ....................149
Säädettävät tuuletussuulakkeet .................149
Kiinteät tuuletussuulakkeet ......150
Ylläpito ....................................... 151
Ilmanotto .................................. 151
Matkustamon ilmansuodatin ....151
Ilmastointilaitteen säännöllinen käyttö ...................................... 151
Huolto ...................................... 151Ilmastointijärjestelmät
Lämmitys- ja
tuuletusjärjestelmä
Säätimet seuraaville: ● lämpötila
● ilmansuuntaus
● puhaltimen nopeus
● kuivaus ja sulatus
Takalasin lämmitin Ü 3 33.
Lämpötila
punainen:lämmintäsininen:kylmääLämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Ilman suuntausl:tuulilasiin ja etusivuikkunoihinM:pään korkeudelle säädettävien
tuuletussuulakkeiden kauttaK:jalkatilaan ja tuulilasille
Kaikki yhdistelmät ovat mahdollisia.
Puhaltimen nopeus Säädä ilman virtausta kytkemällä
puhallin haluamallesi nopeudelle.
Kuivaus ja sulatus ● Paina V: puhallin kytkeytyy
automaattisesti suuremmalle
nopeudelle, ilma suunnataan
tuulilasille.
● Aseta lämpötila korkeimmilleen.
● Kytke takalasin lämmitin Ü
toimintaan.
● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.

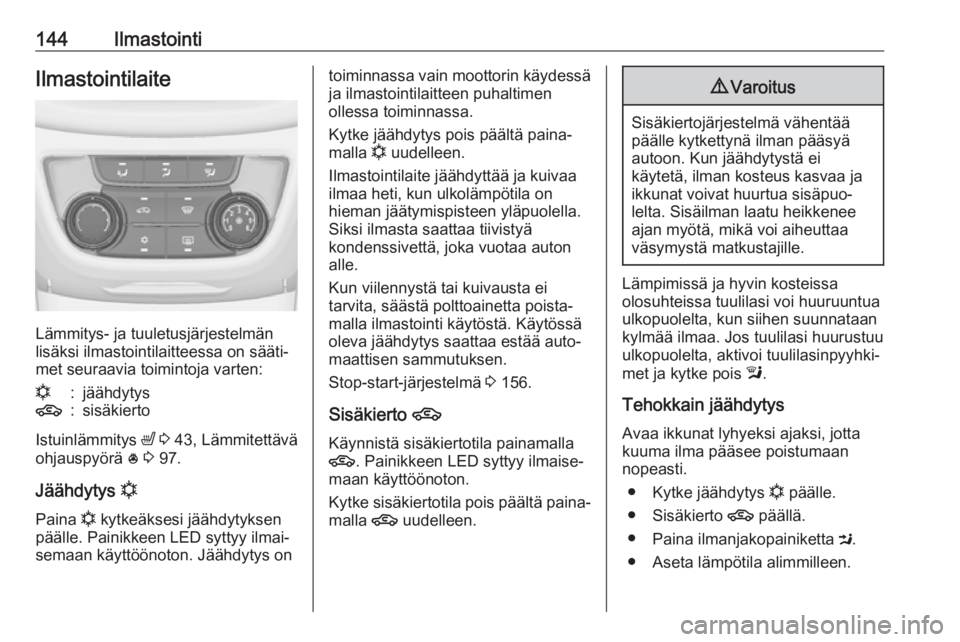

144IlmastointiIlmastointilaite
Lämmitys- ja tuuletusjärjestelmän
lisäksi ilmastointilaitteessa on sääti‐
met seuraavia toimintoja varten:
n:jäähdytys4:sisäkierto
Istuinlämmitys ß 3 43, Lämmitettävä
ohjauspyörä * 3 97.
Jäähdytys n
Paina n kytkeäksesi jäähdytyksen
päälle. Painikkeen LED syttyy ilmai‐
semaan käyttöönoton. Jäähdytys on
toiminnassa vain moottorin käydessä
ja ilmastointilaitteen puhaltimen
ollessa toiminnassa.
Kytke jäähdytys pois päältä paina‐
malla n uudelleen.
Ilmastointilaite jäähdyttää ja kuivaa
ilmaa heti, kun ulkolämpötila on
hieman jäätymispisteen yläpuolella.
Siksi ilmasta saattaa tiivistyä
kondenssivettä, joka vuotaa auton
alle.
Kun viilennystä tai kuivausta ei
tarvita, säästä polttoainetta poista‐
malla ilmastointi käytöstä. Käytössä
oleva jäähdytys saattaa estää auto‐
maattisen sammutuksen.
Stop-start-järjestelmä 3 156.
Sisäkierto 4
Käynnistä sisäkiertotila painamalla
4 . Painikkeen LED syttyy ilmaise‐
maan käyttöönoton.
Kytke sisäkiertotila pois päältä paina‐
malla 4 uudelleen.9Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä
autoon. Kun jäähdytystä ei
käytetä, ilman kosteus kasvaa ja
ikkunat voivat huurtua sisäpuo‐
lelta. Sisäilman laatu heikkenee
ajan myötä, mikä voi aiheuttaa
väsymystä matkustajille.
Lämpimissä ja hyvin kosteissa
olosuhteissa tuulilasi voi huuruuntua
ulkopuolelta, kun siihen suunnataan
kylmää ilmaa. Jos tuulilasi huurustuu
ulkopuolelta, aktivoi tuulilasinpyyhki‐
met ja kytke pois l.
Tehokkain jäähdytys
Avaa ikkunat lyhyeksi ajaksi, jotta
kuuma ilma pääsee poistumaan
nopeasti.
● Kytke jäähdytys n päälle.
● Sisäkierto 4 päällä.
● Paina ilmanjakopainiketta M.
● Aseta lämpötila alimmilleen.

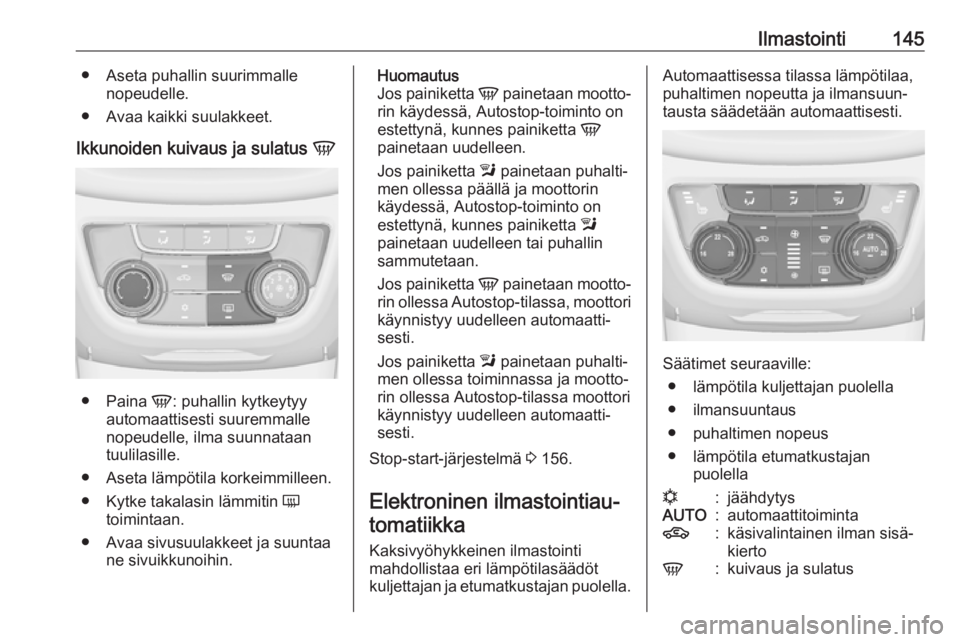

Ilmastointi145● Aseta puhallin suurimmallenopeudelle.
● Avaa kaikki suulakkeet.
Ikkunoiden kuivaus ja sulatus V
●
Paina V: puhallin kytkeytyy
automaattisesti suuremmalle
nopeudelle, ilma suunnataan
tuulilasille.
● Aseta lämpötila korkeimmilleen. ● Kytke takalasin lämmitin Ü
toimintaan.
● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
Huomautus
Jos painiketta V painetaan mootto‐
rin käydessä, Autostop-toiminto on
estettynä, kunnes painiketta V
painetaan uudelleen.
Jos painiketta l painetaan puhalti‐
men ollessa päällä ja moottorin
käydessä, Autostop-toiminto on
estettynä, kunnes painiketta l
painetaan uudelleen tai puhallin
sammutetaan.
Jos painiketta V painetaan mootto‐
rin ollessa Autostop-tilassa, moottori
käynnistyy uudelleen automaatti‐
sesti.
Jos painiketta l painetaan puhalti‐
men ollessa toiminnassa ja mootto‐ rin ollessa Autostop-tilassa moottori
käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 156.
Elektroninen ilmastointiau‐ tomatiikka
Kaksivyöhykkeinen ilmastointi
mahdollistaa eri lämpötilasäädöt
kuljettajan ja etumatkustajan puolella.Automaattisessa tilassa lämpötilaa,
puhaltimen nopeutta ja ilmansuun‐
tausta säädetään automaattisesti.
Säätimet seuraaville:
● lämpötila kuljettajan puolella
● ilmansuuntaus
● puhaltimen nopeus
● lämpötila etumatkustajan puolella
n:jäähdytysAUTO:automaattitoiminta4:käsivalintainen ilman sisä‐
kiertoV:kuivaus ja sulatus

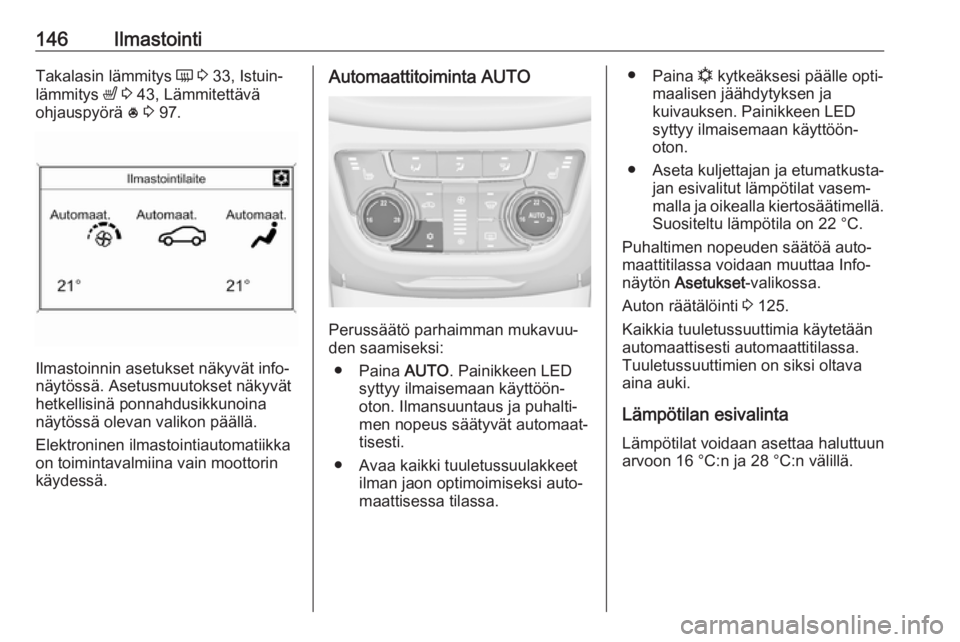

146IlmastointiTakalasin lämmitys Ü 3 33, Istuin‐
lämmitys ß 3 43, Lämmitettävä
ohjauspyörä * 3 97.
Ilmastoinnin asetukset näkyvät info‐
näytössä. Asetusmuutokset näkyvät
hetkellisinä ponnahdusikkunoina
näytössä olevan valikon päällä.
Elektroninen ilmastointiautomatiikka
on toimintavalmiina vain moottorin käydessä.
Automaattitoiminta AUTO
Perussäätö parhaimman mukavuu‐
den saamiseksi:
● Paina AUTO. Painikkeen LED
syttyy ilmaisemaan käyttöön‐
oton. Ilmansuuntaus ja puhalti‐
men nopeus säätyvät automaat‐
tisesti.
● Avaa kaikki tuuletussuulakkeet ilman jaon optimoimiseksi auto‐
maattisessa tilassa.
● Paina n kytkeäksesi päälle opti‐
maalisen jäähdytyksen ja
kuivauksen. Painikkeen LED
syttyy ilmaisemaan käyttöön‐
oton.
● Aseta kuljettajan ja etumatkusta‐ jan esivalitut lämpötilat vasem‐
malla ja oikealla kiertosäätimellä.
Suositeltu lämpötila on 22 °C.
Puhaltimen nopeuden säätöä auto‐ maattitilassa voidaan muuttaa Info‐
näytön Asetukset -valikossa.
Auton räätälöinti 3 125.
Kaikkia tuuletussuuttimia käytetään
automaattisesti automaattitilassa.
Tuuletussuuttimien on siksi oltava
aina auki.
Lämpötilan esivalinta
Lämpötilat voidaan asettaa haluttuun arvoon 16 °C:n ja 28 °C:n välillä.

Ilmastointi147
Jos minimilämpötila Lo on asetettu,
ilmastointijärjestelmä toimii suurim‐
malla jäähdytysteholla, jos jäähdytys
n kytketään päälle.
Jos enimmäislämpötila Hi asetetaan,
ilmastointilaite käy suurimmalla
lämmitysteholla.
Huomautus
Jos n on käytössä, ohjaamoon
asetetun lämpötilan alentaminen voi aiheuttaa moottorin käynnistymisenAutostop-tilasta tai estää Autostop-
toiminnon.
Stop-start-järjestelmä 3 156.
Ikkunoiden kuivaus ja sulatus V
● Paina V. Painikkeen LED syttyy
ilmaisemaan käyttöönoton.
● Lämpötila ja ilman suuntaus säätyvät automaattisesti ja
puhallin toimii suurella nopeu‐
della.
● Kytke takalasin lämmitin Ü
toimintaan.
● Edelliseen tilaan palaaminen: paina V. Automaattitilaan
palaaminen: paina AUTO.
Takalasin automaattisen lämmityk‐ sen asetusta voidaan muuttaa
infonäytön Asetukset-valikossa.
Auton räätälöinti 3 125.
Huomautus
Jos painiketta V painetaan mootto‐
rin käydessä, Autostop-toiminto on
estettynä, kunnes painiketta V
painetaan uudelleen.
Jos painiketta l painetaan puhalti‐
men ollessa päällä ja moottorin
käydessä, Autostop-toiminto on
estettynä, kunnes painiketta l
painetaan uudelleen tai puhallin
sammutetaan.Jos painiketta V painetaan mootto‐
rin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaatti‐
sesti.
Jos painiketta l painetaan puhalti‐
men ollessa toiminnassa ja mootto‐ rin ollessa Autostop-tilassa moottori
käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 156.
Manuaaliset asetukset Ilmastointilaitteen asetuksia voidaan
muuttaa käyttämällä painikkeita ja
kiertosäätimiä seuraavasti. Asetuk‐
sen muuttaminen poistaa automaatti‐
tilan käytöstä.

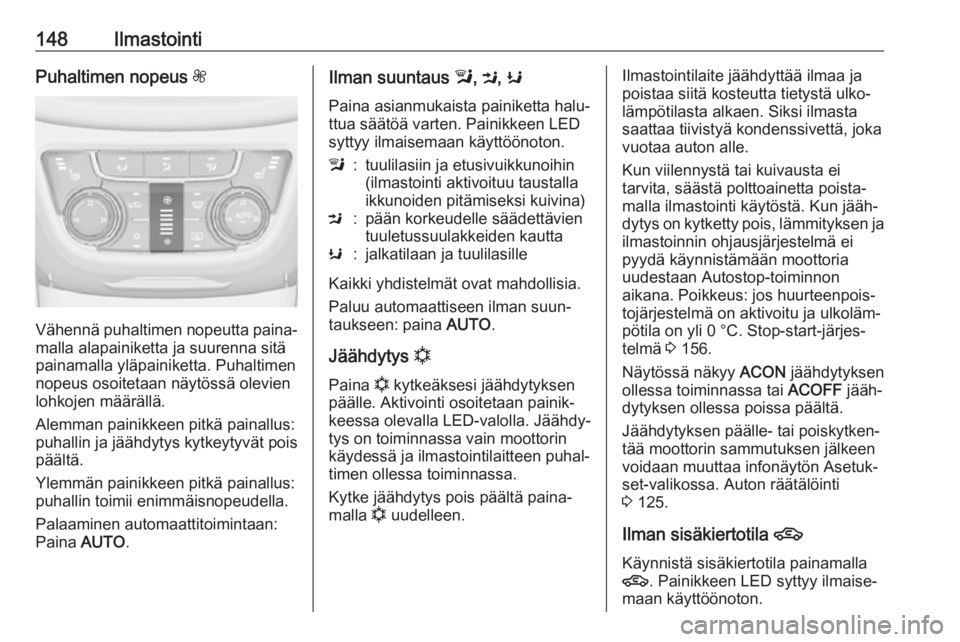

148IlmastointiPuhaltimen nopeus Z
Vähennä puhaltimen nopeutta paina‐
malla alapainiketta ja suurenna sitä
painamalla yläpainiketta. Puhaltimen
nopeus osoitetaan näytössä olevien
lohkojen määrällä.
Alemman painikkeen pitkä painallus: puhallin ja jäähdytys kytkeytyvät pois
päältä.
Ylemmän painikkeen pitkä painallus:
puhallin toimii enimmäisnopeudella.
Palaaminen automaattitoimintaan:
Paina AUTO.
Ilman suuntaus l, M , K
Paina asianmukaista painiketta halu‐ ttua säätöä varten. Painikkeen LED
syttyy ilmaisemaan käyttöönoton.l:tuulilasiin ja etusivuikkunoihin
(ilmastointi aktivoituu taustalla
ikkunoiden pitämiseksi kuivina)M:pään korkeudelle säädettävien
tuuletussuulakkeiden kauttaK:jalkatilaan ja tuulilasille
Kaikki yhdistelmät ovat mahdollisia.
Paluu automaattiseen ilman suun‐
taukseen: paina AUTO.
Jäähdytys n
Paina n kytkeäksesi jäähdytyksen
päälle. Aktivointi osoitetaan painik‐
keessa olevalla LED-valolla. Jäähdy‐
tys on toiminnassa vain moottorin
käydessä ja ilmastointilaitteen puhal‐
timen ollessa toiminnassa.
Kytke jäähdytys pois päältä paina‐
malla n uudelleen.
Ilmastointilaite jäähdyttää ilmaa ja
poistaa siitä kosteutta tietystä ulko‐
lämpötilasta alkaen. Siksi ilmasta
saattaa tiivistyä kondenssivettä, joka
vuotaa auton alle.
Kun viilennystä tai kuivausta ei
tarvita, säästä polttoainetta poista‐ malla ilmastointi käytöstä. Kun jääh‐
dytys on kytketty pois, lämmityksen ja ilmastoinnin ohjausjärjestelmä ei
pyydä käynnistämään moottoria
uudestaan Autostop-toiminnon
aikana. Poikkeus: jos huurteenpois‐
tojärjestelmä on aktivoitu ja ulkoläm‐
pötila on yli 0 °C. Stop-start-järjes‐
telmä 3 156.
Näytössä näkyy ACON jäähdytyksen
ollessa toiminnassa tai ACOFF jääh‐
dytyksen ollessa poissa päältä.
Jäähdytyksen päälle- tai poiskytken‐
tää moottorin sammutuksen jälkeen
voidaan muuttaa infonäytön Asetuk‐
set-valikossa. Auton räätälöinti
3 125.
Ilman sisäkiertotila 4
Käynnistä sisäkiertotila painamalla
4 . Painikkeen LED syttyy ilmaise‐
maan käyttöönoton.
