OPEL ZAFIRA C 2017.25 Ohjekirja (in Finnish)

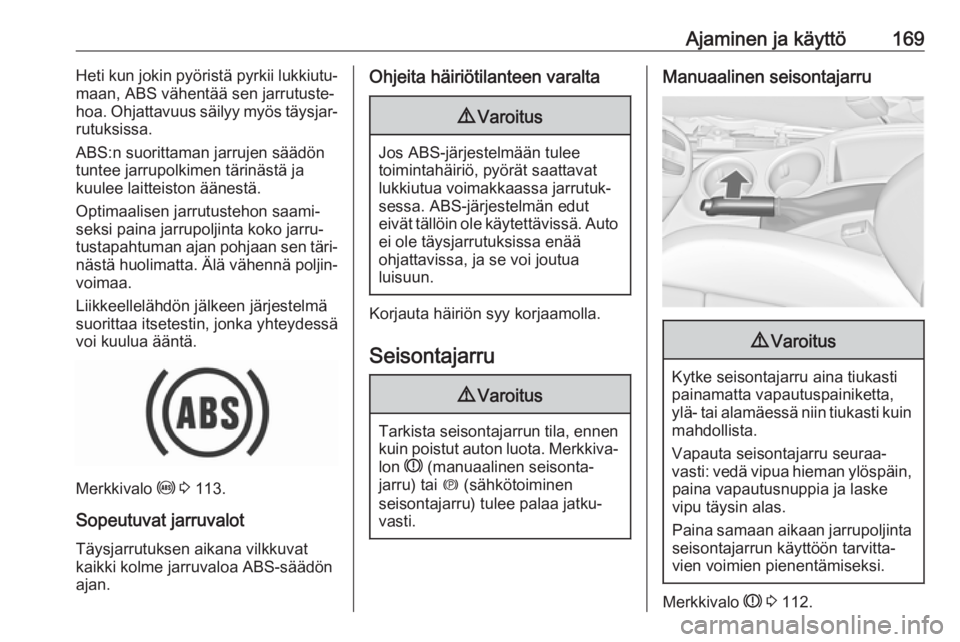

Ajaminen ja käyttö169Heti kun jokin pyöristä pyrkii lukkiutu‐
maan, ABS vähentää sen jarrutuste‐
hoa. Ohjattavuus säilyy myös täysjar‐
rutuksissa.
ABS:n suorittaman jarrujen säädön
tuntee jarrupolkimen tärinästä ja
kuulee laitteiston äänestä.
Optimaalisen jarrutustehon saami‐
seksi paina jarrupoljinta koko jarru‐
tustapahtuman ajan pohjaan sen täri‐
nästä huolimatta. Älä vähennä poljin‐ voimaa.
Liikkeellelähdön jälkeen järjestelmä suorittaa itsetestin, jonka yhteydessä
voi kuulua ääntä.
Merkkivalo u 3 113.
Sopeutuvat jarruvalot
Täysjarrutuksen aikana vilkkuvat
kaikki kolme jarruvaloa ABS-säädön
ajan.
Ohjeita häiriötilanteen varalta9 Varoitus
Jos ABS-järjestelmään tulee
toimintahäiriö, pyörät saattavat
lukkiutua voimakkaassa jarrutuk‐
sessa. ABS-järjestelmän edut
eivät tällöin ole käytettävissä. Auto
ei ole täysjarrutuksissa enää
ohjattavissa, ja se voi joutua
luisuun.
Korjauta häiriön syy korjaamolla.
Seisontajarru
9 Varoitus
Tarkista seisontajarrun tila, ennen
kuin poistut auton luota. Merkkiva‐
lon R (manuaalinen seisonta‐
jarru) tai m (sähkötoiminen
seisontajarru) tulee palaa jatku‐
vasti.
Manuaalinen seisontajarru9 Varoitus
Kytke seisontajarru aina tiukasti
painamatta vapautuspainiketta,
ylä- tai alamäessä niin tiukasti kuin mahdollista.
Vapauta seisontajarru seuraa‐
vasti: vedä vipua hieman ylöspäin, paina vapautusnuppia ja laske
vipu täysin alas.
Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvitta‐
vien voimien pienentämiseksi.
Merkkivalo R 3 112.

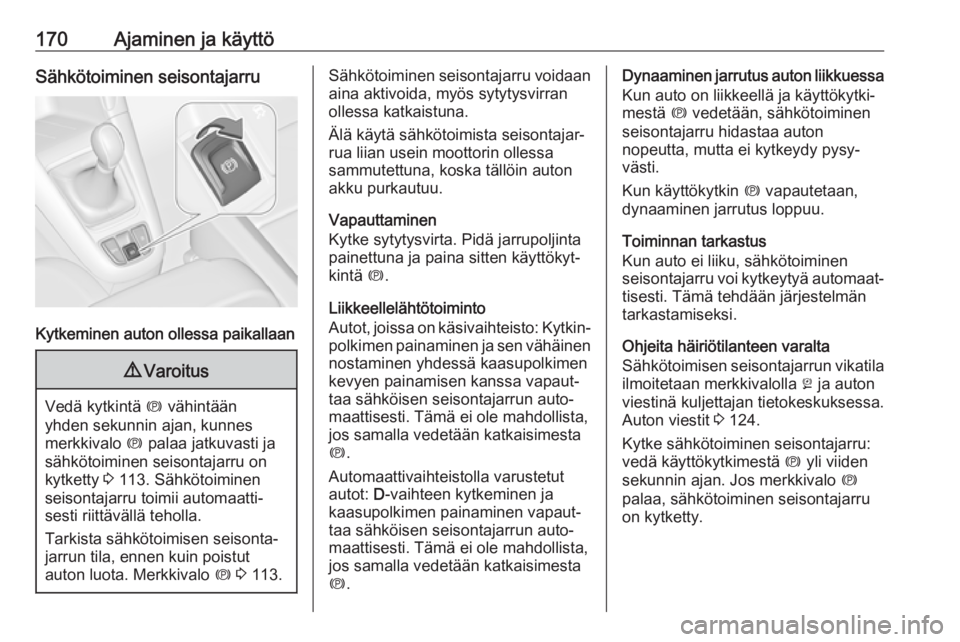

170Ajaminen ja käyttöSähkötoiminen seisontajarru
Kytkeminen auton ollessa paikallaan
9Varoitus
Vedä kytkintä m vähintään
yhden sekunnin ajan, kunnes
merkkivalo m palaa jatkuvasti ja
sähkötoiminen seisontajarru on
kytketty 3 113. Sähkötoiminen
seisontajarru toimii automaatti‐ sesti riittävällä teholla.
Tarkista sähkötoimisen seisonta‐
jarrun tila, ennen kuin poistut
auton luota. Merkkivalo m 3 113.
Sähkötoiminen seisontajarru voidaan
aina aktivoida, myös sytytysvirran
ollessa katkaistuna.
Älä käytä sähkötoimista seisontajar‐
rua liian usein moottorin ollessa
sammutettuna, koska tällöin auton
akku purkautuu.
Vapauttaminen
Kytke sytytysvirta. Pidä jarrupoljinta
painettuna ja paina sitten käyttökyt‐
kintä m.
Liikkeellelähtötoiminto
Autot, joissa on käsivaihteisto: Kytkin‐
polkimen painaminen ja sen vähäinen nostaminen yhdessä kaasupolkimen
kevyen painamisen kanssa vapaut‐
taa sähköisen seisontajarrun auto‐
maattisesti. Tämä ei ole mahdollista,
jos samalla vedetään katkaisimesta
m .
Automaattivaihteistolla varustetut
autot: D-vaihteen kytkeminen ja
kaasupolkimen painaminen vapaut‐ taa sähköisen seisontajarrun auto‐
maattisesti. Tämä ei ole mahdollista,
jos samalla vedetään katkaisimesta
m .Dynaaminen jarrutus auton liikkuessa
Kun auto on liikkeellä ja käyttökytki‐
mestä m vedetään, sähkötoiminen
seisontajarru hidastaa auton
nopeutta, mutta ei kytkeydy pysy‐
västi.
Kun käyttökytkin m vapautetaan,
dynaaminen jarrutus loppuu.
Toiminnan tarkastus
Kun auto ei liiku, sähkötoiminen
seisontajarru voi kytkeytyä automaat‐ tisesti. Tämä tehdään järjestelmän
tarkastamiseksi.
Ohjeita häiriötilanteen varalta
Sähkötoimisen seisontajarrun vikatila
ilmoitetaan merkkivalolla j ja auton
viestinä kuljettajan tietokeskuksessa.
Auton viestit 3 124.
Kytke sähkötoiminen seisontajarru:
vedä käyttökytkimestä m yli viiden
sekunnin ajan. Jos merkkivalo m
palaa, sähkötoiminen seisontajarru on kytketty.

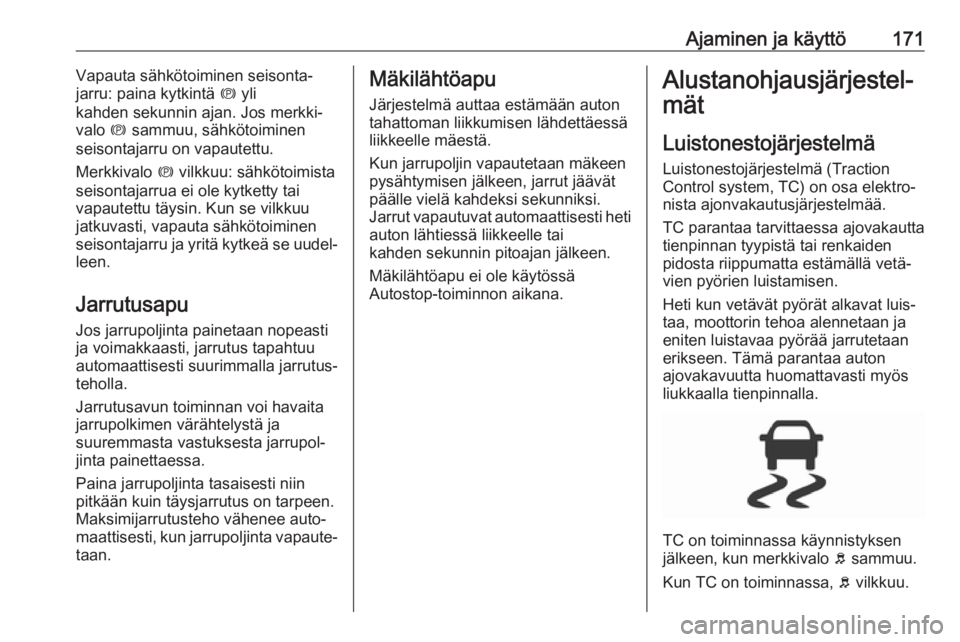

Ajaminen ja käyttö171Vapauta sähkötoiminen seisonta‐
jarru: paina kytkintä m yli
kahden sekunnin ajan. Jos merkki‐
valo m sammuu, sähkötoiminen
seisontajarru on vapautettu.
Merkkivalo m vilkkuu: sähkötoimista
seisontajarrua ei ole kytketty tai
vapautettu täysin. Kun se vilkkuu
jatkuvasti, vapauta sähkötoiminen
seisontajarru ja yritä kytkeä se uudel‐
leen.
Jarrutusapu
Jos jarrupoljinta painetaan nopeasti
ja voimakkaasti, jarrutus tapahtuu
automaattisesti suurimmalla jarrutus‐ teholla.
Jarrutusavun toiminnan voi havaita jarrupolkimen värähtelystä ja
suuremmasta vastuksesta jarrupol‐
jinta painettaessa.
Paina jarrupoljinta tasaisesti niin
pitkään kuin täysjarrutus on tarpeen.
Maksimijarrutusteho vähenee auto‐
maattisesti, kun jarrupoljinta vapaute‐
taan.Mäkilähtöapu
Järjestelmä auttaa estämään auton
tahattoman liikkumisen lähdettäessä
liikkeelle mäestä.
Kun jarrupoljin vapautetaan mäkeen pysähtymisen jälkeen, jarrut jäävät
päälle vielä kahdeksi sekunniksi.
Jarrut vapautuvat automaattisesti heti
auton lähtiessä liikkeelle tai
kahden sekunnin pitoajan jälkeen.
Mäkilähtöapu ei ole käytössä
Autostop-toiminnon aikana.Alustanohjausjärjestel‐
mät
Luistonestojärjestelmä
Luistonestojärjestelmä (Traction
Control system, TC) on osa elektro‐
nista ajonvakautusjärjestelmää.
TC parantaa tarvittaessa ajovakautta
tienpinnan tyypistä tai renkaiden
pidosta riippumatta estämällä vetä‐
vien pyörien luistamisen.
Heti kun vetävät pyörät alkavat luis‐
taa, moottorin tehoa alennetaan ja
eniten luistavaa pyörää jarrutetaan
erikseen. Tämä parantaa auton
ajovakavuutta huomattavasti myös
liukkaalla tienpinnalla.
TC on toiminnassa käynnistyksen
jälkeen, kun merkkivalo b sammuu.
Kun TC on toiminnassa, b vilkkuu.

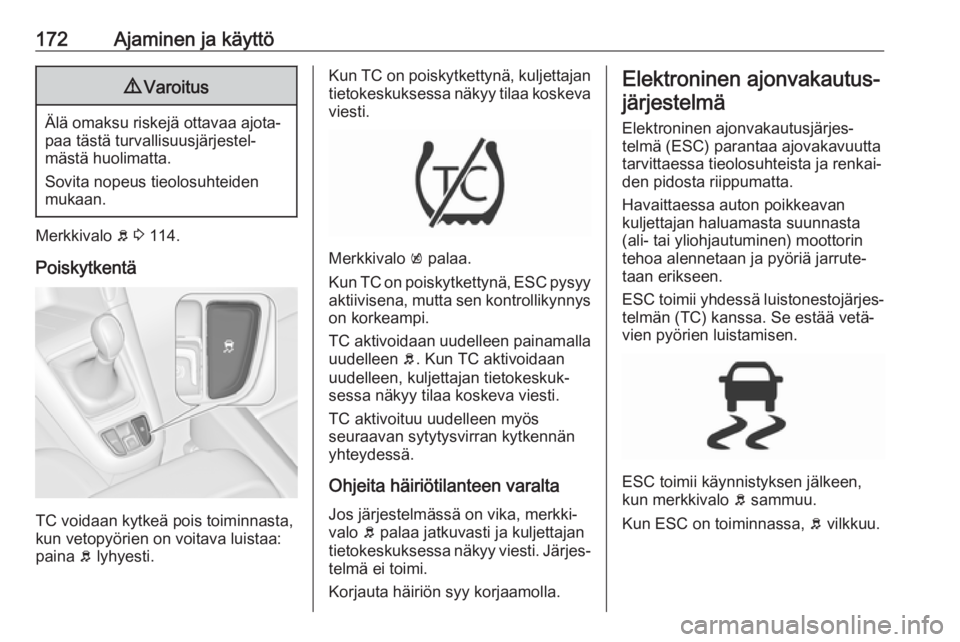

172Ajaminen ja käyttö9Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 114.
Poiskytkentä
TC voidaan kytkeä pois toiminnasta,
kun vetopyörien on voitava luistaa:
paina b lyhyesti.
Kun TC on poiskytkettynä, kuljettajan
tietokeskuksessa näkyy tilaa koskeva viesti.
Merkkivalo k palaa.
Kun TC on poiskytkettynä, ESC pysyy
aktiivisena, mutta sen kontrollikynnys
on korkeampi.
TC aktivoidaan uudelleen painamalla uudelleen b. Kun TC aktivoidaan
uudelleen, kuljettajan tietokeskuk‐
sessa näkyy tilaa koskeva viesti.
TC aktivoituu uudelleen myös
seuraavan sytytysvirran kytkennän
yhteydessä.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä on vika, merkki‐
valo b palaa jatkuvasti ja kuljettajan
tietokeskuksessa näkyy viesti. Järjes‐ telmä ei toimi.
Korjauta häiriön syy korjaamolla.
Elektroninen ajonvakautus‐
järjestelmä
Elektroninen ajonvakautusjärjes‐
telmä (ESC) parantaa ajovakavuutta
tarvittaessa tieolosuhteista ja renkai‐
den pidosta riippumatta.
Havaittaessa auton poikkeavan
kuljettajan haluamasta suunnasta
(ali- tai yliohjautuminen) moottorin
tehoa alennetaan ja pyöriä jarrute‐ taan erikseen.
ESC toimii yhdessä luistonestojärjes‐
telmän (TC) kanssa. Se estää vetä‐
vien pyörien luistamisen.
ESC toimii käynnistyksen jälkeen,
kun merkkivalo b sammuu.
Kun ESC on toiminnassa, b vilkkuu.

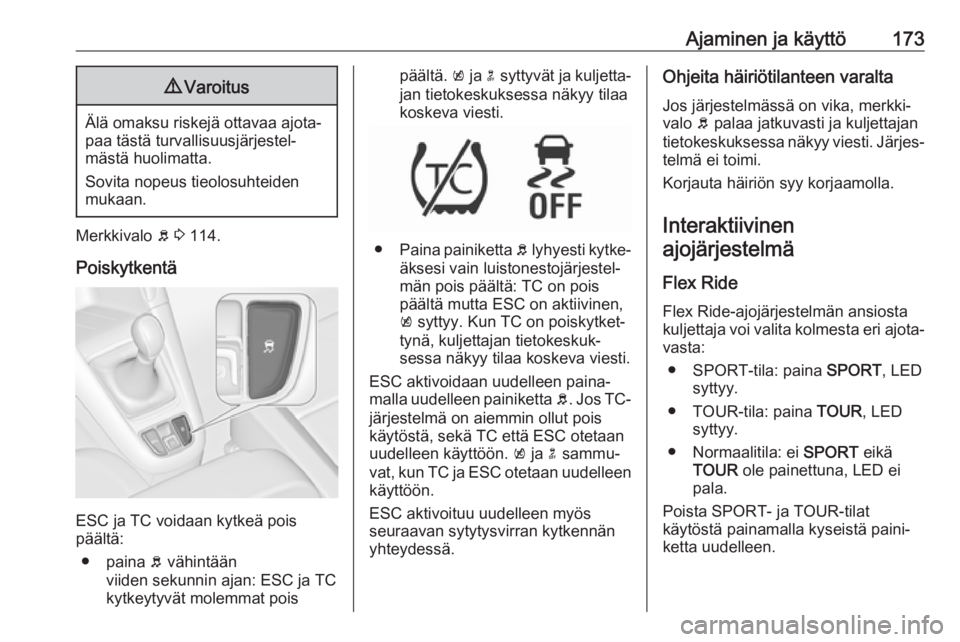

Ajaminen ja käyttö1739Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 114.
Poiskytkentä
ESC ja TC voidaan kytkeä pois
päältä:
● paina b vähintään
viiden sekunnin ajan: ESC ja TC
kytkeytyvät molemmat pois
päältä. k ja n syttyvät ja kuljetta‐
jan tietokeskuksessa näkyy tilaa
koskeva viesti.
● Paina painiketta b lyhyesti kytke‐
äksesi vain luistonestojärjestel‐
män pois päältä: TC on pois
päältä mutta ESC on aktiivinen,
k syttyy. Kun TC on poiskytket‐
tynä, kuljettajan tietokeskuk‐
sessa näkyy tilaa koskeva viesti.
ESC aktivoidaan uudelleen paina‐
malla uudelleen painiketta b. Jos TC-
järjestelmä on aiemmin ollut pois
käytöstä, sekä TC että ESC otetaan
uudelleen käyttöön. k ja n sammu‐
vat, kun TC ja ESC otetaan uudelleen käyttöön.
ESC aktivoituu uudelleen myös
seuraavan sytytysvirran kytkennän
yhteydessä.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä on vika, merkki‐
valo b palaa jatkuvasti ja kuljettajan
tietokeskuksessa näkyy viesti. Järjes‐
telmä ei toimi.
Korjauta häiriön syy korjaamolla.
Interaktiivinen ajojärjestelmä
Flex Ride
Flex Ride-ajojärjestelmän ansiosta kuljettaja voi valita kolmesta eri ajota‐
vasta:
● SPORT-tila: paina SPORT, LED
syttyy.
● TOUR-tila: paina TOUR, LED
syttyy.
● Normaalitila: ei SPORT eikä
TOUR ole painettuna, LED ei
pala.
Poista SPORT- ja TOUR-tilat
käytöstä painamalla kyseistä paini‐
ketta uudelleen.

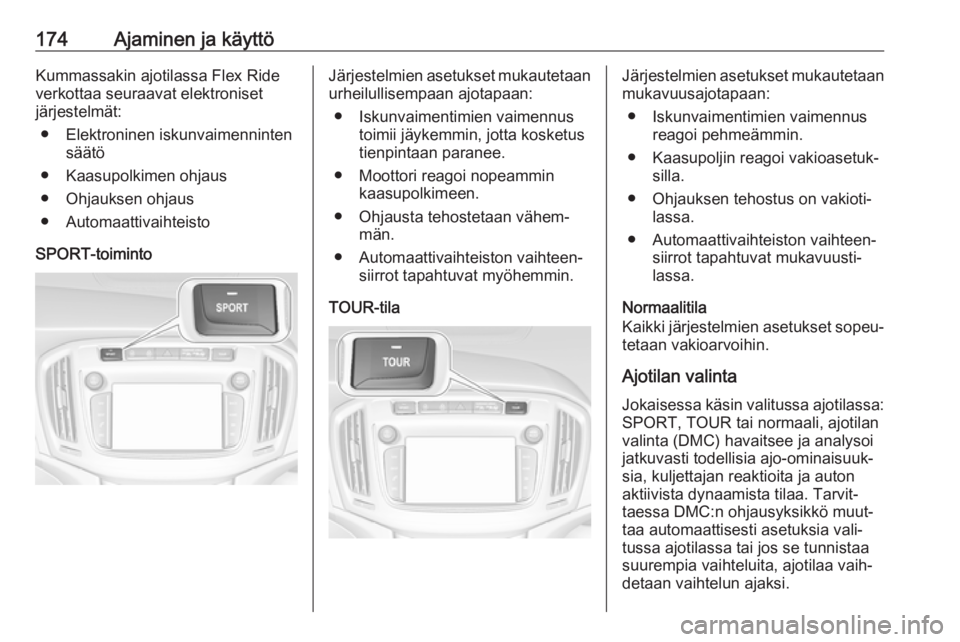

174Ajaminen ja käyttöKummassakin ajotilassa Flex Rideverkottaa seuraavat elektroniset
järjestelmät:
● Elektroninen iskunvaimenninten säätö
● Kaasupolkimen ohjaus
● Ohjauksen ohjaus
● Automaattivaihteisto
SPORT-toimintoJärjestelmien asetukset mukautetaan urheilullisempaan ajotapaan:
● Iskunvaimentimien vaimennus toimii jäykemmin, jotta kosketustienpintaan paranee.
● Moottori reagoi nopeammin kaasupolkimeen.
● Ohjausta tehostetaan vähem‐ män.
● Automaattivaihteiston vaihteen‐ siirrot tapahtuvat myöhemmin.
TOUR-tilaJärjestelmien asetukset mukautetaan mukavuusajotapaan:
● Iskunvaimentimien vaimennus reagoi pehmeämmin.
● Kaasupoljin reagoi vakioasetuk‐ silla.
● Ohjauksen tehostus on vakioti‐ lassa.
● Automaattivaihteiston vaihteen‐ siirrot tapahtuvat mukavuusti‐lassa.
Normaalitila
Kaikki järjestelmien asetukset sopeu‐
tetaan vakioarvoihin.
Ajotilan valinta Jokaisessa käsin valitussa ajotilassa:
SPORT, TOUR tai normaali, ajotilan valinta (DMC) havaitsee ja analysoi
jatkuvasti todellisia ajo-ominaisuuk‐
sia, kuljettajan reaktioita ja auton
aktiivista dynaamista tilaa. Tarvit‐
taessa DMC:n ohjausyksikkö muut‐
taa automaattisesti asetuksia vali‐
tussa ajotilassa tai jos se tunnistaa
suurempia vaihteluita, ajotilaa vaih‐
detaan vaihtelun ajaksi.

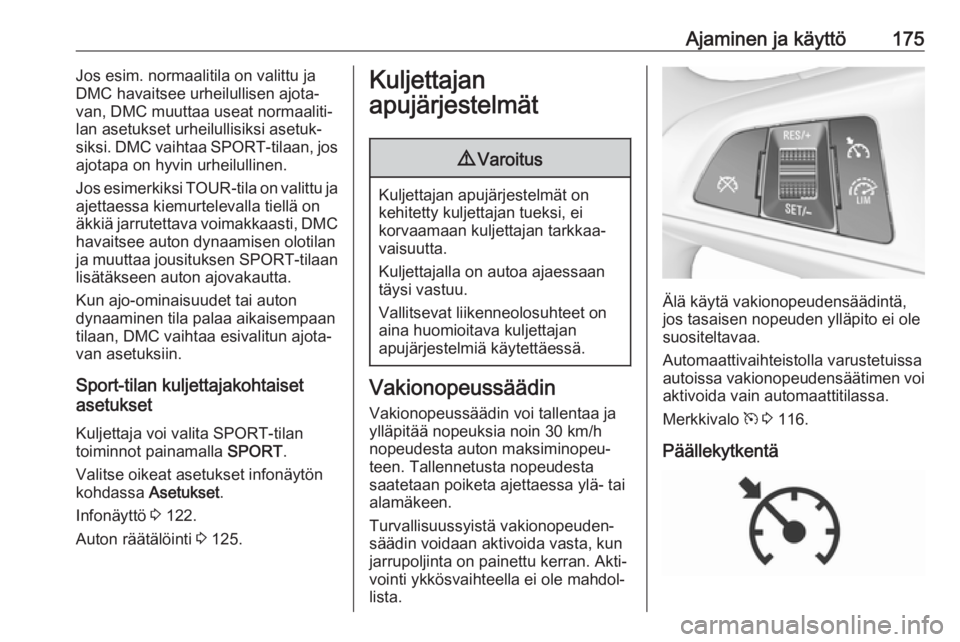

Ajaminen ja käyttö175Jos esim. normaalitila on valittu ja
DMC havaitsee urheilullisen ajota‐ van, DMC muuttaa useat normaaliti‐
lan asetukset urheilullisiksi asetuk‐
siksi. DMC vaihtaa SPORT-tilaan, jos
ajotapa on hyvin urheilullinen.
Jos esimerkiksi TOUR-tila on valittu ja
ajettaessa kiemurtelevalla tiellä on
äkkiä jarrutettava voimakkaasti, DMC havaitsee auton dynaamisen olotilan
ja muuttaa jousituksen SPORT-tilaan
lisätäkseen auton ajovakautta.
Kun ajo-ominaisuudet tai auton
dynaaminen tila palaa aikaisempaan
tilaan, DMC vaihtaa esivalitun ajota‐
van asetuksiin.
Sport-tilan kuljettajakohtaiset
asetukset
Kuljettaja voi valita SPORT-tilan
toiminnot painamalla SPORT.
Valitse oikeat asetukset infonäytön
kohdassa Asetukset.
Infonäyttö 3 122.
Auton räätälöinti 3 125.Kuljettajan
apujärjestelmät9 Varoitus
Kuljettajan apujärjestelmät on
kehitetty kuljettajan tueksi, ei
korvaamaan kuljettajan tarkkaa‐ vaisuutta.
Kuljettajalla on autoa ajaessaan
täysi vastuu.
Vallitsevat liikenneolosuhteet on
aina huomioitava kuljettajan
apujärjestelmiä käytettäessä.
Vakionopeussäädin
Vakionopeussäädin voi tallentaa ja
ylläpitää nopeuksia noin 30 km/h nopeudesta auton maksiminopeu‐
teen. Tallennetusta nopeudesta
saatetaan poiketa ajettaessa ylä- tai
alamäkeen.
Turvallisuussyistä vakionopeuden‐
säädin voidaan aktivoida vasta, kun
jarrupoljinta on painettu kerran. Akti‐
vointi ykkösvaihteella ei ole mahdol‐
lista.
Älä käytä vakionopeudensäädintä,
jos tasaisen nopeuden ylläpito ei ole
suositeltavaa.
Automaattivaihteistolla varustetuissa
autoissa vakionopeudensäätimen voi aktivoida vain automaattitilassa.
Merkkivalo m 3 116.
Päällekytkentä

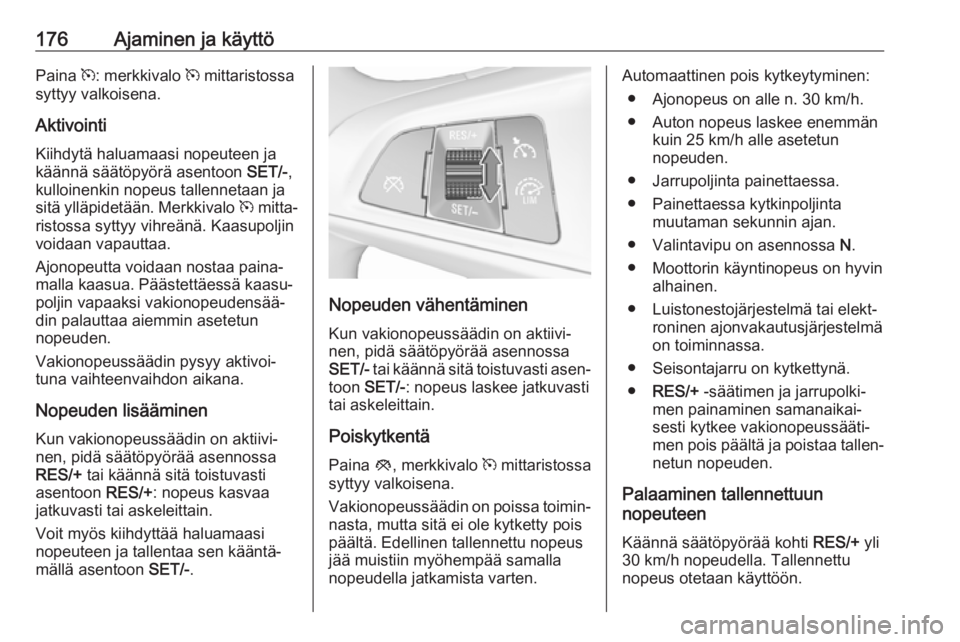

176Ajaminen ja käyttöPaina m: merkkivalo m mittaristossa
syttyy valkoisena.
Aktivointi
Kiihdytä haluamaasi nopeuteen ja käännä säätöpyörä asentoon SET/-,
kulloinenkin nopeus tallennetaan ja
sitä ylläpidetään. Merkkivalo m mitta‐
ristossa syttyy vihreänä. Kaasupoljin
voidaan vapauttaa.
Ajonopeutta voidaan nostaa paina‐
malla kaasua. Päästettäessä kaasu‐
poljin vapaaksi vakionopeudensää‐
din palauttaa aiemmin asetetun
nopeuden.
Vakionopeussäädin pysyy aktivoi‐
tuna vaihteenvaihdon aikana.
Nopeuden lisääminen Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
RES/+ tai käännä sitä toistuvasti
asentoon RES/+: nopeus kasvaa
jatkuvasti tai askeleittain.
Voit myös kiihdyttää haluamaasi
nopeuteen ja tallentaa sen kääntä‐
mällä asentoon SET/-.
Nopeuden vähentäminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
SET/- tai käännä sitä toistuvasti asen‐
toon SET/- : nopeus laskee jatkuvasti
tai askeleittain.
Poiskytkentä
Paina y, merkkivalo m mittaristossa
syttyy valkoisena.
Vakionopeussäädin on poissa toimin‐
nasta, mutta sitä ei ole kytketty pois
päältä. Edellinen tallennettu nopeus
jää muistiin myöhempää samalla
nopeudella jatkamista varten.
Automaattinen pois kytkeytyminen:
● Ajonopeus on alle n. 30 km/h.● Auton nopeus laskee enemmän kuin 25 km/h alle asetetun
nopeuden.
● Jarrupoljinta painettaessa.
● Painettaessa kytkinpoljinta muutaman sekunnin ajan.
● Valintavipu on asennossa N.
● Moottorin käyntinopeus on hyvin alhainen.
● Luistonestojärjestelmä tai elekt‐ roninen ajonvakautusjärjestelmä
on toiminnassa.
● Seisontajarru on kytkettynä.
● RES/+ -säätimen ja jarrupolki‐
men painaminen samanaikai‐ sesti kytkee vakionopeussääti‐men pois päältä ja poistaa tallen‐ netun nopeuden.
Palaaminen tallennettuun
nopeuteen
Käännä säätöpyörää kohti RES/+ yli
30 km/h nopeudella. Tallennettu nopeus otetaan käyttöön.

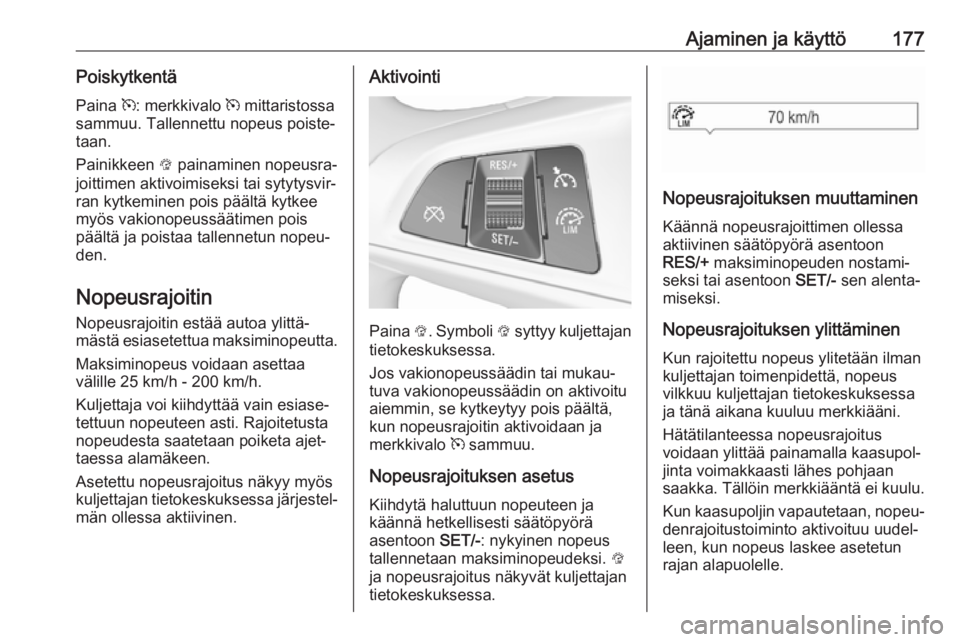

Ajaminen ja käyttö177Poiskytkentä
Paina m: merkkivalo m mittaristossa
sammuu. Tallennettu nopeus poiste‐
taan.
Painikkeen L painaminen nopeusra‐
joittimen aktivoimiseksi tai sytytysvir‐ ran kytkeminen pois päältä kytkee
myös vakionopeussäätimen pois
päältä ja poistaa tallennetun nopeu‐
den.
Nopeusrajoitin
Nopeusrajoitin estää autoa ylittä‐
mästä esiasetettua maksiminopeutta.
Maksiminopeus voidaan asettaa
välille 25 km/h - 200 km/h.
Kuljettaja voi kiihdyttää vain esiase‐
tettuun nopeuteen asti. Rajoitetusta
nopeudesta saatetaan poiketa ajet‐
taessa alamäkeen.
Asetettu nopeusrajoitus näkyy myös
kuljettajan tietokeskuksessa järjestel‐
män ollessa aktiivinen.Aktivointi
Paina L. Symboli L syttyy kuljettajan
tietokeskuksessa.
Jos vakionopeussäädin tai mukau‐
tuva vakionopeussäädin on aktivoitu
aiemmin, se kytkeytyy pois päältä,
kun nopeusrajoitin aktivoidaan ja
merkkivalo m sammuu.
Nopeusrajoituksen asetus
Kiihdytä haluttuun nopeuteen ja
käännä hetkellisesti säätöpyörä
asentoon SET/-: nykyinen nopeus
tallennetaan maksiminopeudeksi. L
ja nopeusrajoitus näkyvät kuljettajan
tietokeskuksessa.
Nopeusrajoituksen muuttaminen
Käännä nopeusrajoittimen ollessa aktiivinen säätöpyörä asentoon
RES/+ maksiminopeuden nostami‐
seksi tai asentoon SET/- sen alenta‐
miseksi.
Nopeusrajoituksen ylittäminen
Kun rajoitettu nopeus ylitetään ilman
kuljettajan toimenpidettä, nopeus
vilkkuu kuljettajan tietokeskuksessa
ja tänä aikana kuuluu merkkiääni.
Hätätilanteessa nopeusrajoitus
voidaan ylittää painamalla kaasupol‐
jinta voimakkaasti lähes pohjaan
saakka. Tällöin merkkiääntä ei kuulu.
Kun kaasupoljin vapautetaan, nopeu‐ denrajoitustoiminto aktivoituu uudel‐
leen, kun nopeus laskee asetetun
rajan alapuolelle.

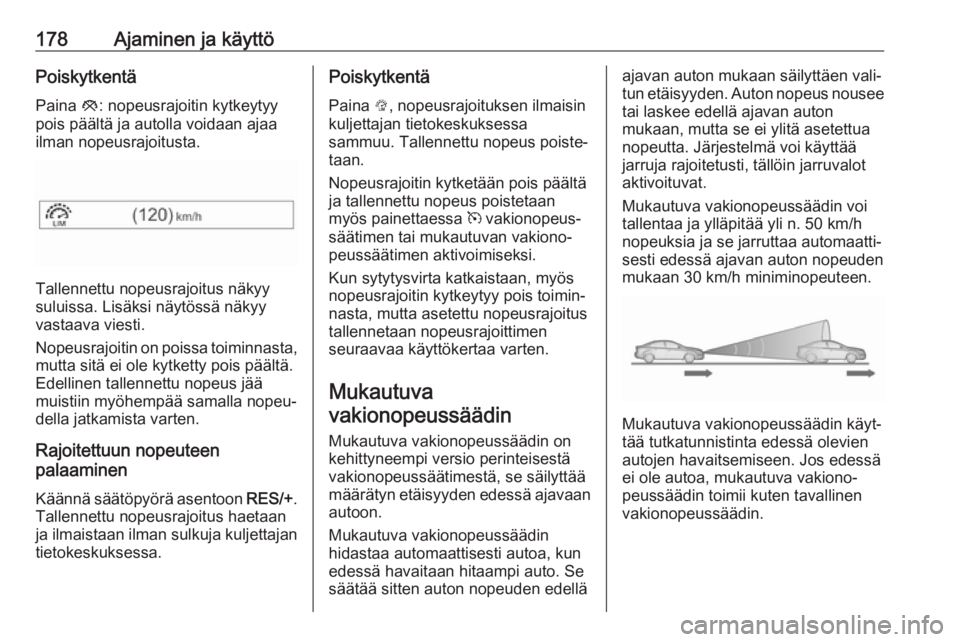

178Ajaminen ja käyttöPoiskytkentä
Paina y: nopeusrajoitin kytkeytyy
pois päältä ja autolla voidaan ajaa
ilman nopeusrajoitusta.
Tallennettu nopeusrajoitus näkyy
suluissa. Lisäksi näytössä näkyy
vastaava viesti.
Nopeusrajoitin on poissa toiminnasta, mutta sitä ei ole kytketty pois päältä.
Edellinen tallennettu nopeus jää
muistiin myöhempää samalla nopeu‐
della jatkamista varten.
Rajoitettuun nopeuteen
palaaminen
Käännä säätöpyörä asentoon RES/+.
Tallennettu nopeusrajoitus haetaan
ja ilmaistaan ilman sulkuja kuljettajan
tietokeskuksessa.
Poiskytkentä
Paina L, nopeusrajoituksen ilmaisin
kuljettajan tietokeskuksessa
sammuu. Tallennettu nopeus poiste‐
taan.
Nopeusrajoitin kytketään pois päältä
ja tallennettu nopeus poistetaan
myös painettaessa m vakionopeus‐
säätimen tai mukautuvan vakiono‐ peussäätimen aktivoimiseksi.
Kun sytytysvirta katkaistaan, myös
nopeusrajoitin kytkeytyy pois toimin‐
nasta, mutta asetettu nopeusrajoitus
tallennetaan nopeusrajoittimen
seuraavaa käyttökertaa varten.
Mukautuva vakionopeussäädin
Mukautuva vakionopeussäädin on
kehittyneempi versio perinteisestä
vakionopeussäätimestä, se säilyttää
määrätyn etäisyyden edessä ajavaan
autoon.
Mukautuva vakionopeussäädin
hidastaa automaattisesti autoa, kun
edessä havaitaan hitaampi auto. Se
säätää sitten auton nopeuden edelläajavan auton mukaan säilyttäen vali‐
tun etäisyyden. Auton nopeus nousee tai laskee edellä ajavan auton
mukaan, mutta se ei ylitä asetettua
nopeutta. Järjestelmä voi käyttää
jarruja rajoitetusti, tällöin jarruvalot
aktivoituvat.
Mukautuva vakionopeussäädin voi
tallentaa ja ylläpitää yli n. 50 km/h
nopeuksia ja se jarruttaa automaatti‐
sesti edessä ajavan auton nopeuden
mukaan 30 km/h miniminopeuteen.
Mukautuva vakionopeussäädin käyt‐
tää tutkatunnistinta edessä olevien
autojen havaitsemiseen. Jos edessä
ei ole autoa, mukautuva vakiono‐
peussäädin toimii kuten tavallinen
vakionopeussäädin.
