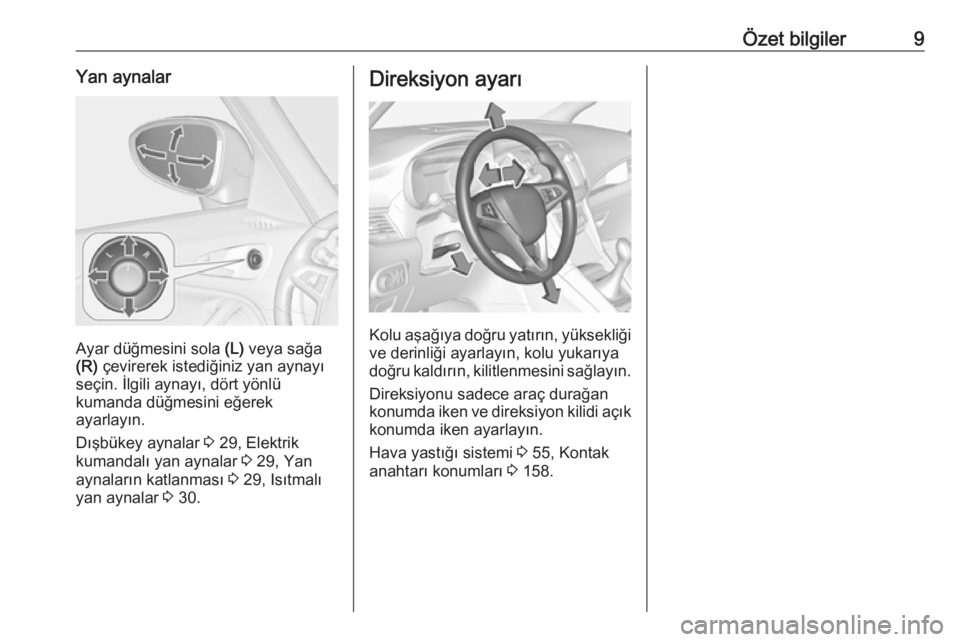

Page 11 of 305
Özet bilgiler9Yan aynalar
Ayar düğmesini sola (L) veya sağa
(R) çevirerek istediğiniz yan aynayı
seçin. İlgili aynayı, dört yönlü
kumanda düğmesini eğerek
ayarlayın.
Dışbükey aynalar 3 29, Elektrik
kumandalı yan aynalar 3 29, Yan
aynaların katlanması 3 29, Isıtmalı
yan aynalar 3 30.
Direksiyon ayarı
Kolu aşağıya doğru yatırın, yüksekliği
ve derinliği ayarlayın, kolu yukarıya
doğru kaldırın, kilitlenmesini sağlayın.
Direksiyonu sadece araç durağan
konumda iken ve direksiyon kilidi açık
konumda iken ayarlayın.
Hava yastığı sistemi 3 55, Kontak
anahtarı konumları 3 158.

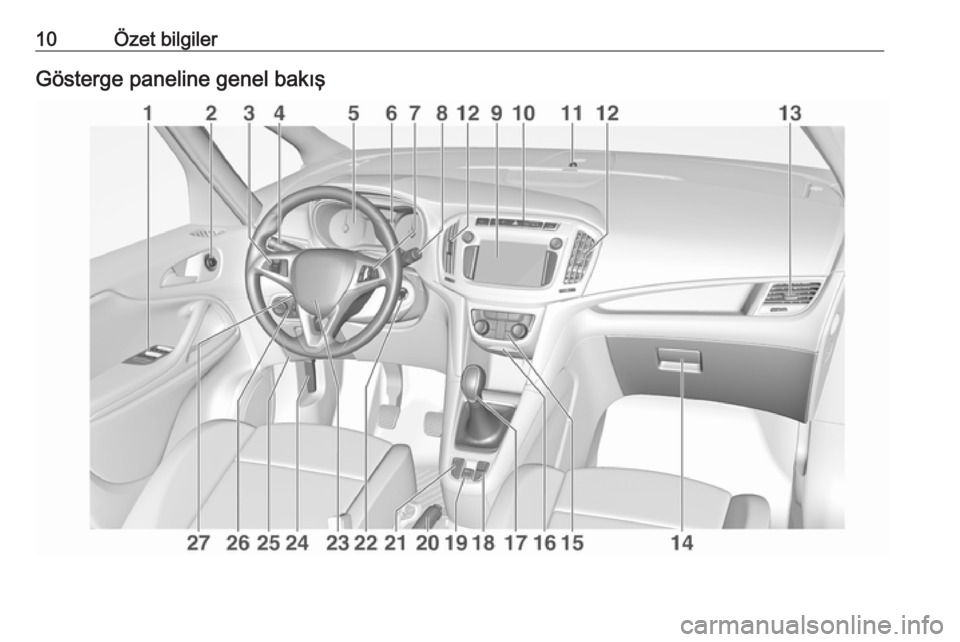

Page 12 of 305
10Özet bilgilerGösterge paneline genel bakış

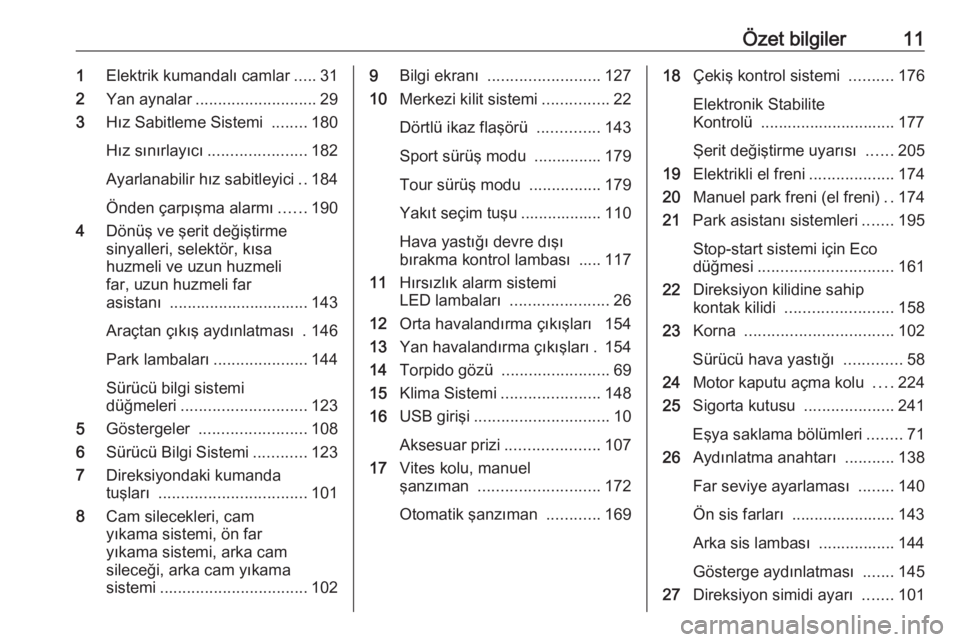

Page 13 of 305
Özet bilgiler111Elektrik kumandalı camlar .....31
2 Yan aynalar ........................... 29
3 Hız Sabitleme Sistemi ........180
Hız sınırlayıcı ...................... 182
Ayarlanabilir hız sabitleyici ..184
Önden çarpışma alarmı ......190
4 Dönüş ve şerit değiştirme
sinyalleri, selektör, kısa
huzmeli ve uzun huzmeli
far, uzun huzmeli far
asistanı ............................... 143
Araçtan çıkış aydınlatması . 146
Park lambaları .....................144
Sürücü bilgi sistemi
düğmeleri ............................ 123
5 Göstergeler ........................ 108
6 Sürücü Bilgi Sistemi ............123
7 Direksiyondaki kumanda
tuşları ................................. 101
8 Cam silecekleri, cam
yıkama sistemi, ön far
yıkama sistemi, arka cam
sileceği, arka cam yıkama
sistemi ................................. 1029Bilgi ekranı ......................... 127
10 Merkezi kilit sistemi ...............22
Dörtlü ikaz flaşörü ..............143
Sport sürüş modu ............... 179
Tour sürüş modu ................179
Yakıt seçim tuşu .................. 110
Hava yastığı devre dışı
bırakma kontrol lambası ..... 117
11 Hırsızlık alarm sistemi
LED lambaları ......................26
12 Orta havalandırma çıkışları 154
13 Yan havalandırma çıkışları . 154
14 Torpido gözü ........................ 69
15 Klima Sistemi ...................... 148
16 USB girişi .............................. 10
Aksesuar prizi .....................107
17 Vites kolu, manuel
şanzıman ........................... 172
Otomatik şanzıman ............16918Çekiş kontrol sistemi ..........176
Elektronik Stabilite
Kontrolü .............................. 177
Şerit değiştirme uyarısı ......205
19 Elektrikli el freni ...................174
20 Manuel park freni (el freni) ..174
21 Park asistanı sistemleri .......195
Stop-start sistemi için Eco
düğmesi .............................. 161
22 Direksiyon kilidine sahip
kontak kilidi ........................ 158
23 Korna ................................. 102
Sürücü hava yastığı .............58
24 Motor kaputu açma kolu ....224
25 Sigorta kutusu ....................241
Eşya saklama bölümleri ........71
26 Aydınlatma anahtarı ...........138
Far seviye ayarlaması ........140
Ön sis farları ....................... 143
Arka sis lambası ................. 144
Gösterge aydınlatması .......145
27 Direksiyon simidi ayarı .......101

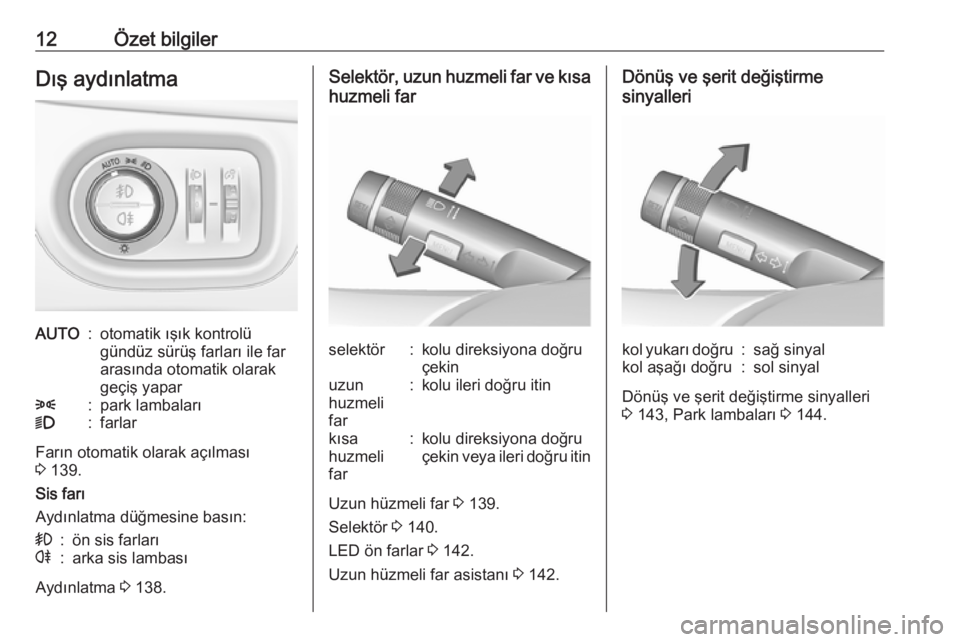

Page 14 of 305
12Özet bilgilerDış aydınlatmaAUTO:otomatik ışık kontrolü
gündüz sürüş farları ile far
arasında otomatik olarak
geçiş yapar8:park lambaları9:farlar
Farın otomatik olarak açılması
3 139.
Sis farı
Aydınlatma düğmesine basın:
>:ön sis farlarır:arka sis lambası
Aydınlatma 3 138.
Selektör, uzun huzmeli far ve kısa
huzmeli farselektör:kolu direksiyona doğru
çekinuzun
huzmeli
far:kolu ileri doğru itinkısa
huzmeli
far:kolu direksiyona doğru
çekin veya ileri doğru itin
Uzun hüzmeli far 3 139.
Selektör 3 140.
LED ön farlar 3 142.
Uzun hüzmeli far asistanı 3 142.
Dönüş ve şerit değiştirme
sinyallerikol yukarı doğru:sağ sinyalkol aşağı doğru:sol sinyal
Dönüş ve şerit değiştirme sinyalleri
3 143, Park lambaları 3 144.

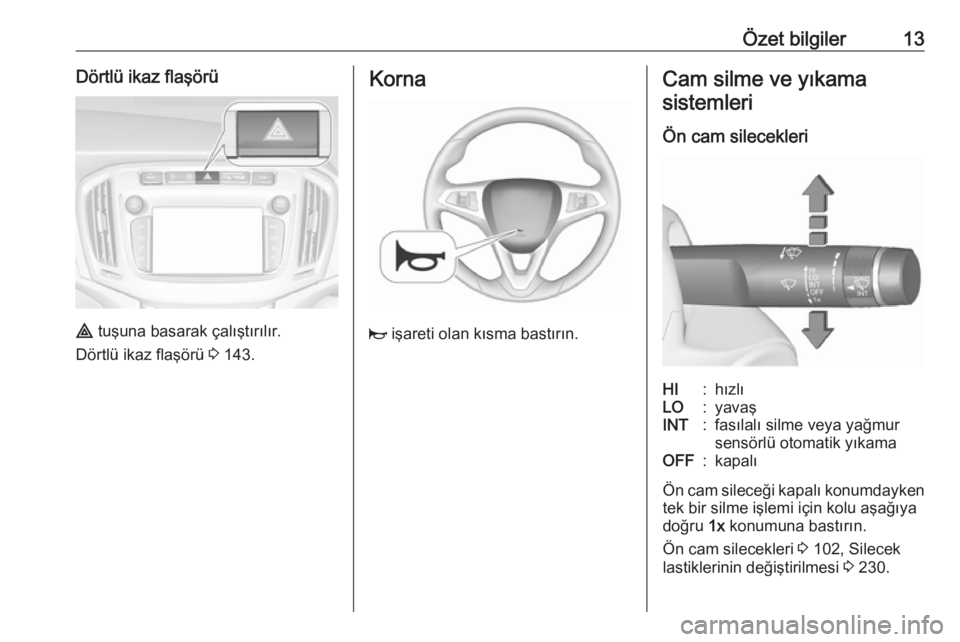

Page 15 of 305
Özet bilgiler13Dörtlü ikaz flaşörü
¨ tuşuna basarak çalıştırılır.
Dörtlü ikaz flaşörü 3 143.
Korna
j işareti olan kısma bastırın.
Cam silme ve yıkama
sistemleri
Ön cam silecekleriHI:hızlıLO:yavaşINT:fasılalı silme veya yağmur
sensörlü otomatik yıkamaOFF:kapalı
Ön cam sileceği kapalı konumdayken
tek bir silme işlemi için kolu aşağıya
doğru 1x konumuna bastırın.
Ön cam silecekleri 3 102, Silecek
lastiklerinin değiştirilmesi 3 230.

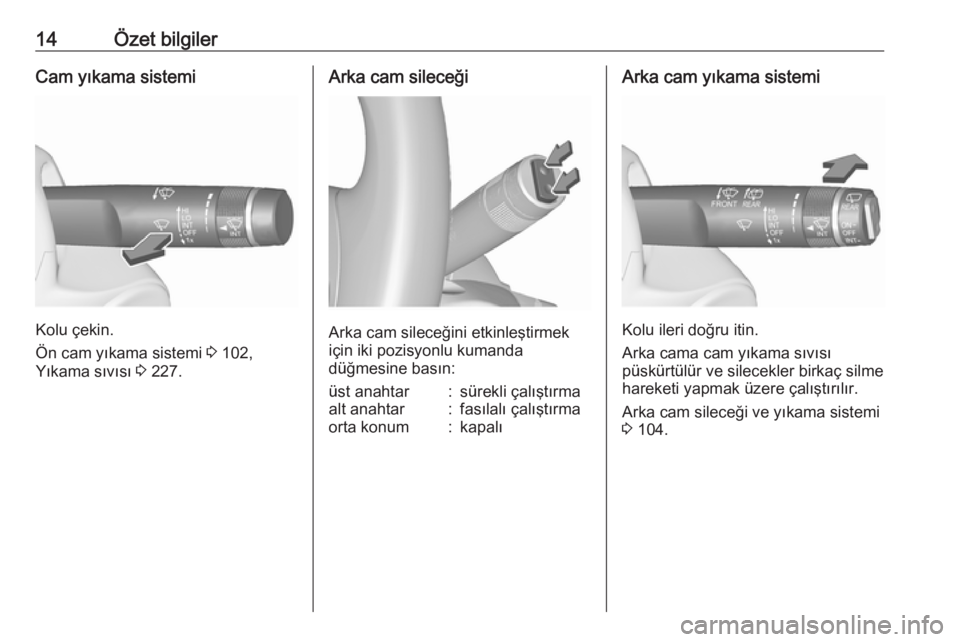

Page 16 of 305
14Özet bilgilerCam yıkama sistemi
Kolu çekin.
Ön cam yıkama sistemi 3 102,
Yıkama sıvısı 3 227.
Arka cam sileceği
Arka cam sileceğini etkinleştirmek
için iki pozisyonlu kumanda
düğmesine basın:
üst anahtar:sürekli çalıştırmaalt anahtar:fasılalı çalıştırmaorta konum:kapalıArka cam yıkama sistemi
Kolu ileri doğru itin.
Arka cama cam yıkama sıvısı
püskürtülür ve silecekler birkaç silme
hareketi yapmak üzere çalıştırılır.
Arka cam sileceği ve yıkama sistemi
3 104.

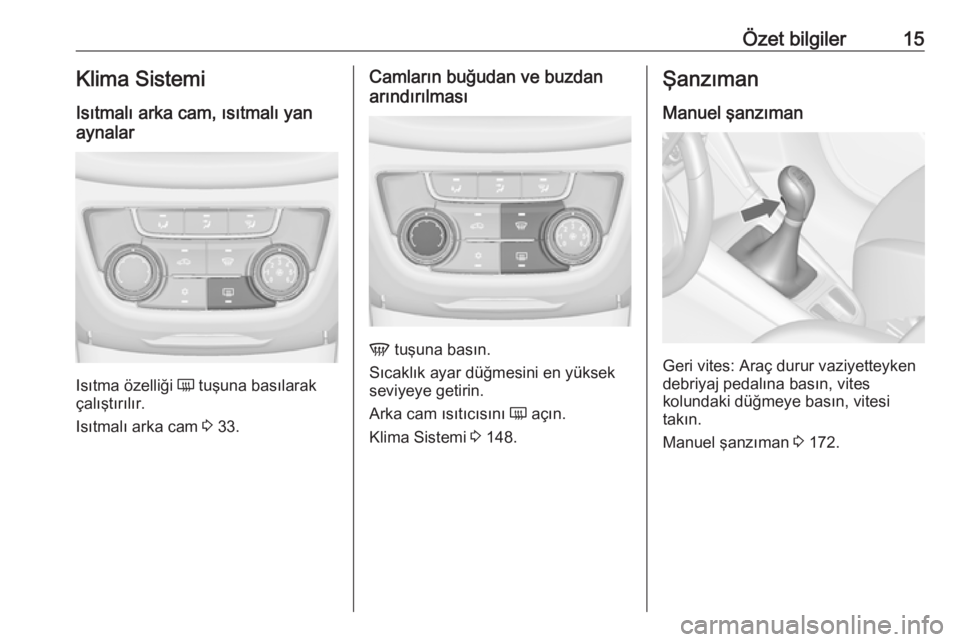

Page 17 of 305
Özet bilgiler15Klima SistemiIsıtmalı arka cam, ısıtmalı yanaynalar
Isıtma özelliği Ü tuşuna basılarak
çalıştırılır.
Isıtmalı arka cam 3 33.
Camların buğudan ve buzdan
arındırılması
V tuşuna basın.
Sıcaklık ayar düğmesini en yüksek
seviyeye getirin.
Arka cam ısıtıcısını Ü açın.
Klima Sistemi 3 148.
Şanzıman
Manuel şanzıman
Geri vites: Araç durur vaziyetteyken
debriyaj pedalına basın, vites
kolundaki düğmeye basın, vitesi
takın.
Manuel şanzıman 3 172.

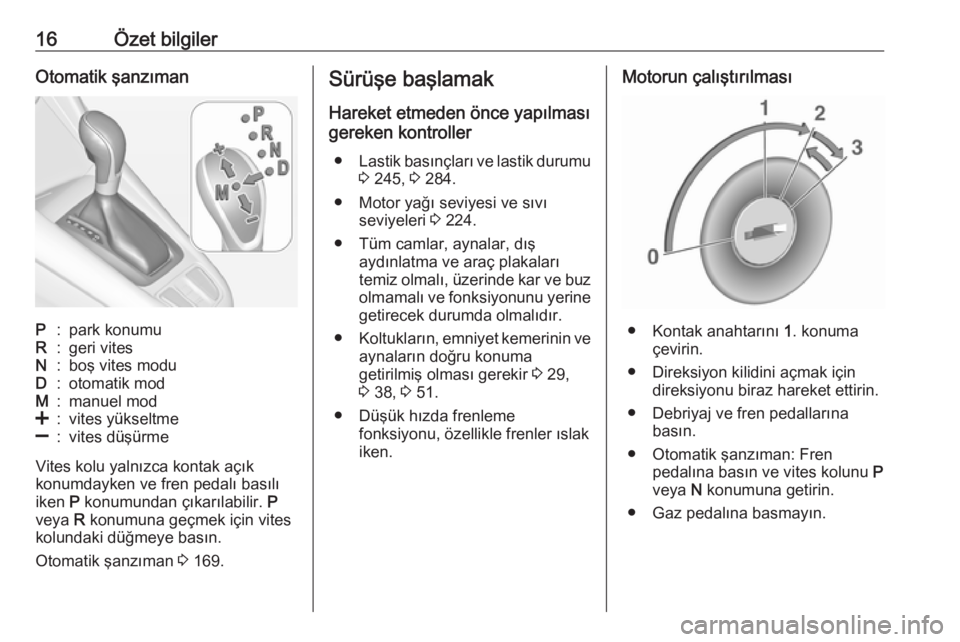

Page 18 of 305
16Özet bilgilerOtomatik şanzımanP:park konumuR:geri vitesN:boş vites moduD:otomatik modM:manuel mod<:vites yükseltme]:vites düşürme
Vites kolu yalnızca kontak açık
konumdayken ve fren pedalı basılı iken P konumundan çıkarılabilir. P
veya R konumuna geçmek için vites
kolundaki düğmeye basın.
Otomatik şanzıman 3 169.
Sürüşe başlamak
Hareket etmeden önce yapılması
gereken kontroller
● Lastik basınçları ve lastik durumu
3 245, 3 284.
● Motor yağı seviyesi ve sıvı seviyeleri 3 224.
● Tüm camlar, aynalar, dış aydınlatma ve araç plakaları
temiz olmalı, üzerinde kar ve buz
olmamalı ve fonksiyonunu yerine getirecek durumda olmalıdır.
● Koltukların, emniyet kemerinin ve
aynaların doğru konuma
getirilmiş olması gerekir 3 29,
3 38, 3 51.
● Düşük hızda frenleme fonksiyonu, özellikle frenler ıslakiken.Motorun çalıştırılması
● Kontak anahtarını 1. konuma
çevirin.
● Direksiyon kilidini açmak için direksiyonu biraz hareket ettirin.
● Debriyaj ve fren pedallarına basın.
● Otomatik şanzıman: Fren pedalına basın ve vites kolunu P
veya N konumuna getirin.
● Gaz pedalına basmayın.

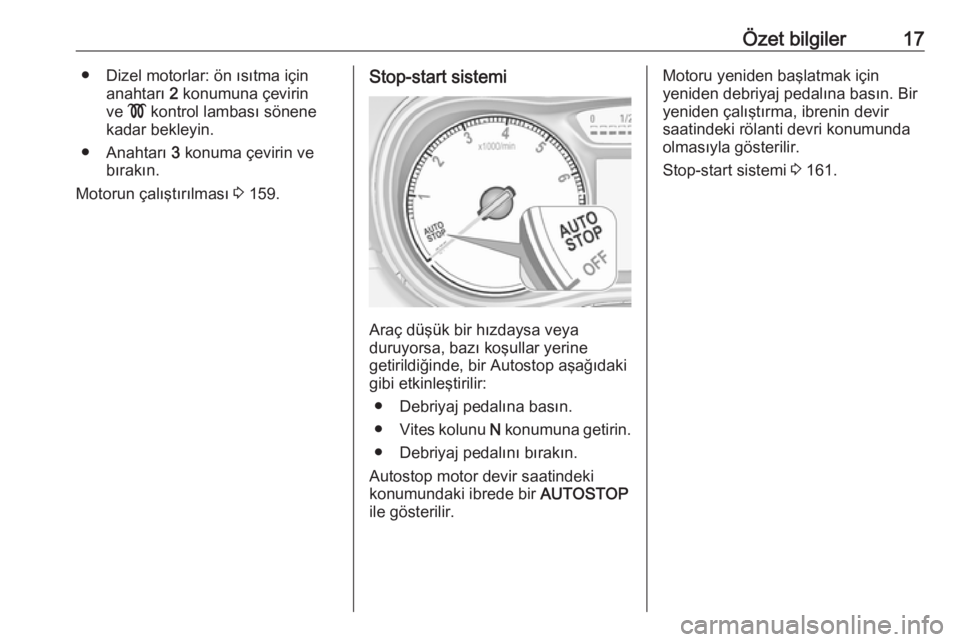

Page 19 of 305
Özet bilgiler17● Dizel motorlar: ön ısıtma içinanahtarı 2 konumuna çevirin
ve ! kontrol lambası sönene
kadar bekleyin.
● Anahtarı 3 konuma çevirin ve
bırakın.
Motorun çalıştırılması 3 159.Stop-start sistemi
Araç düşük bir hızdaysa veya
duruyorsa, bazı koşullar yerine
getirildiğinde, bir Autostop aşağıdaki
gibi etkinleştirilir:
● Debriyaj pedalına basın.
● Vites kolunu N konumuna getirin.
● Debriyaj pedalını bırakın.
Autostop motor devir saatindeki
konumundaki ibrede bir AUTOSTOP
ile gösterilir.
Motoru yeniden başlatmak için
yeniden debriyaj pedalına basın. Bir
yeniden çalıştırma, ibrenin devir
saatindeki rölanti devri konumunda
olmasıyla gösterilir.
Stop-start sistemi 3 161.

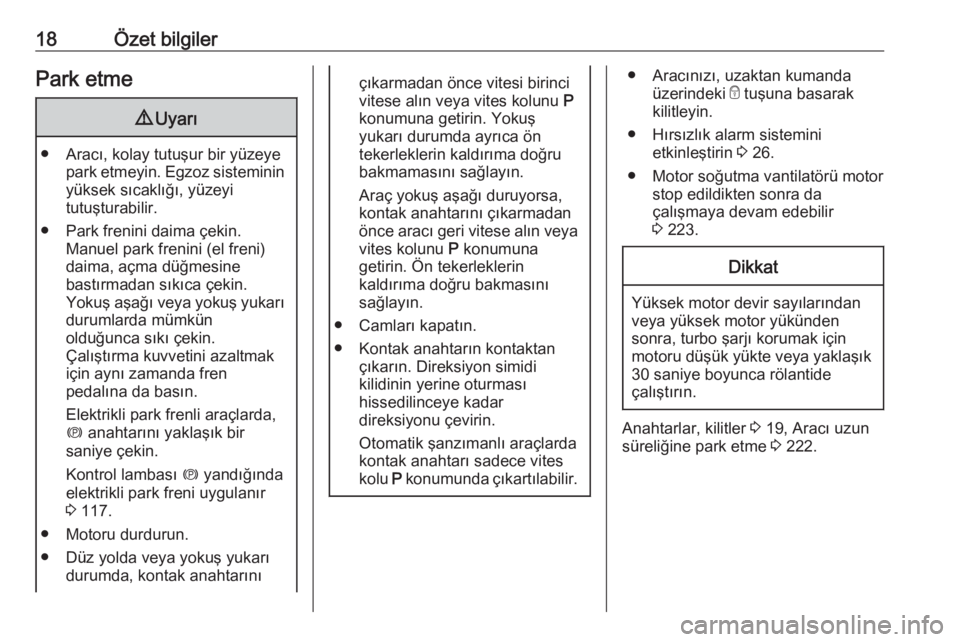

Page 20 of 305
18Özet bilgilerPark etme9Uyarı
● Aracı, kolay tutuşur bir yüzeye
park etmeyin. Egzoz sisteminin
yüksek sıcaklığı, yüzeyi
tutuşturabilir.
● Park frenini daima çekin. Manuel park frenini (el freni)
daima, açma düğmesine
bastırmadan sıkıca çekin.
Yokuş aşağı veya yokuş yukarı
durumlarda mümkün
olduğunca sıkı çekin.
Çalıştırma kuvvetini azaltmak için aynı zamanda fren
pedalına da basın.
Elektrikli park frenli araçlarda,
m anahtarını yaklaşık bir
saniye çekin.
Kontrol lambası m yandığında
elektrikli park freni uygulanır
3 117.
● Motoru durdurun.
● Düz yolda veya yokuş yukarı durumda, kontak anahtarını
çıkarmadan önce vitesi birinci
vitese alın veya vites kolunu P
konumuna getirin. Yokuş
yukarı durumda ayrıca ön
tekerleklerin kaldırıma doğru
bakmamasını sağlayın.
Araç yokuş aşağı duruyorsa, kontak anahtarını çıkarmadan
önce aracı geri vitese alın veya vites kolunu P konumuna
getirin. Ön tekerleklerin
kaldırıma doğru bakmasını
sağlayın.
● Camları kapatın.
● Kontak anahtarın kontaktan çıkarın. Direksiyon simidi
kilidinin yerine oturması
hissedilinceye kadar
direksiyonu çevirin.
Otomatik şanzımanlı araçlarda
kontak anahtarı sadece vites kolu P konumunda çıkartılabilir.● Aracınızı, uzaktan kumanda
üzerindeki e tuşuna basarak
kilitleyin.
● Hırsızlık alarm sistemini etkinleştirin 3 26.
● Motor soğutma vantilatörü motor stop edildikten sonra da
çalışmaya devam edebilir
3 223.Dikkat
Yüksek motor devir sayılarından
veya yüksek motor yükünden
sonra, turbo şarjı korumak için
motoru düşük yükte veya yaklaşık 30 saniye boyunca rölantide
çalıştırın.
Anahtarlar, kilitler 3 19, Aracı uzun
süreliğine park etme 3 222.
