OPEL ZAFIRA C 2017.25 Инструкция по эксплуатации (in Russian)

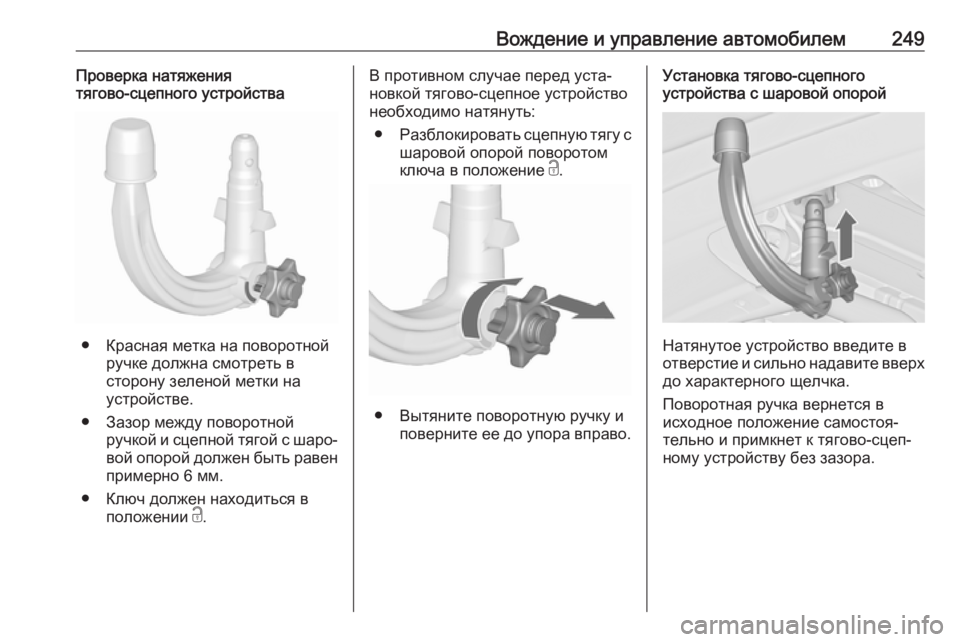

Вождение и управление автомобилем249Проверка натяжения
тягово-сцепного устройства
● Красная метка на поворотной
ручке должна смотреть в
сторону зеленой метки на
устройстве.
● Зазор между поворотной ручкой и сцепной тягой с шаро‐
вой опорой должен быть равен примерно 6 мм.
● Ключ должен находиться в положении c.
В противном случае перед уста‐
новкой тягово-сцепное устройство необходимо натянуть:
● Разблокировать сцепную тягу с
шаровой опорой поворотом
ключа в положение c.
● Вытяните поворотную ручку и
поверните ее до упора вправо.
Установка тягово-сцепного
устройства с шаровой опорой
Натянутое устройство введите в
отверстие и сильно надавите вверх до характерного щелчка.
Поворотная ручка вернется в
исходное положение самостоя‐
тельно и примкнет к тягово-сцеп‐
ному устройству без зазора.

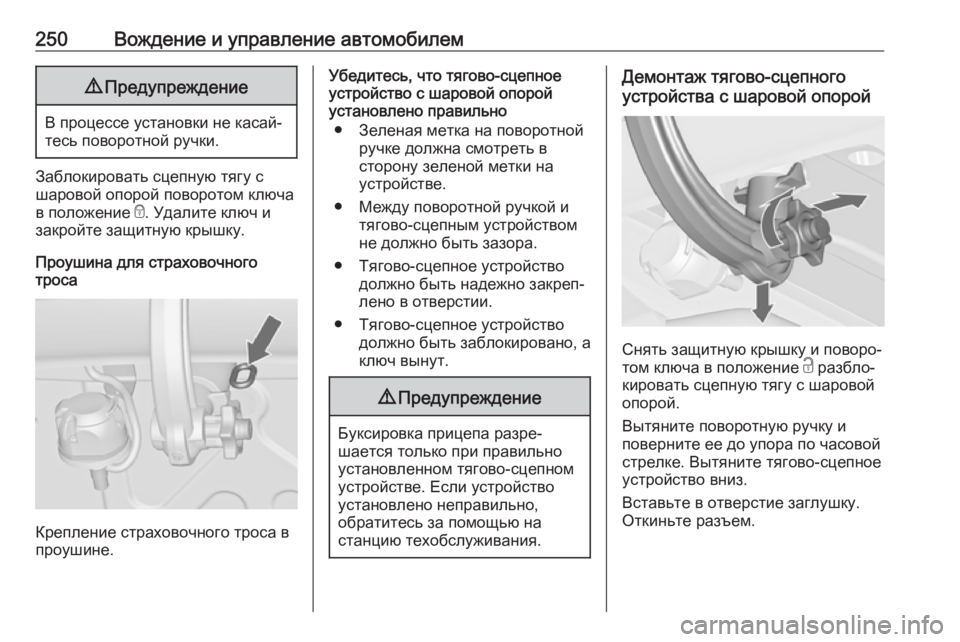

250Вождение и управление автомобилем9Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокировать сцепную тягу с
шаровой опорой поворотом ключа
в положение e. Удалите ключ и
закройте защитную крышку.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.
Убедитесь, что тягово-сцепное
устройство с шаровой опорой
установлено правильно
● Зеленая метка на поворотной ручке должна смотреть в
сторону зеленой метки на
устройстве.
● Между поворотной ручкой и тягово-сцепным устройством
не должно быть зазора.
● Тягово-сцепное устройство должно быть надежно закреп‐
лено в отверстии.
● Тягово-сцепное устройство должно быть заблокировано, а
ключ вынут.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство
установлено неправильно,
обратитесь за помощью на
станцию техобслуживания.
Демонтаж тягово-сцепного
устройства с шаровой опорой
Снять защитную крышку и поворо‐
том ключа в положение c разбло‐
кировать сцепную тягу с шаровой
опорой.
Вытяните поворотную ручку и
поверните ее до упора по часовой
стрелке. Вытяните тягово-сцепное
устройство вниз.
Вставьте в отверстие заглушку.
Откиньте разъем.

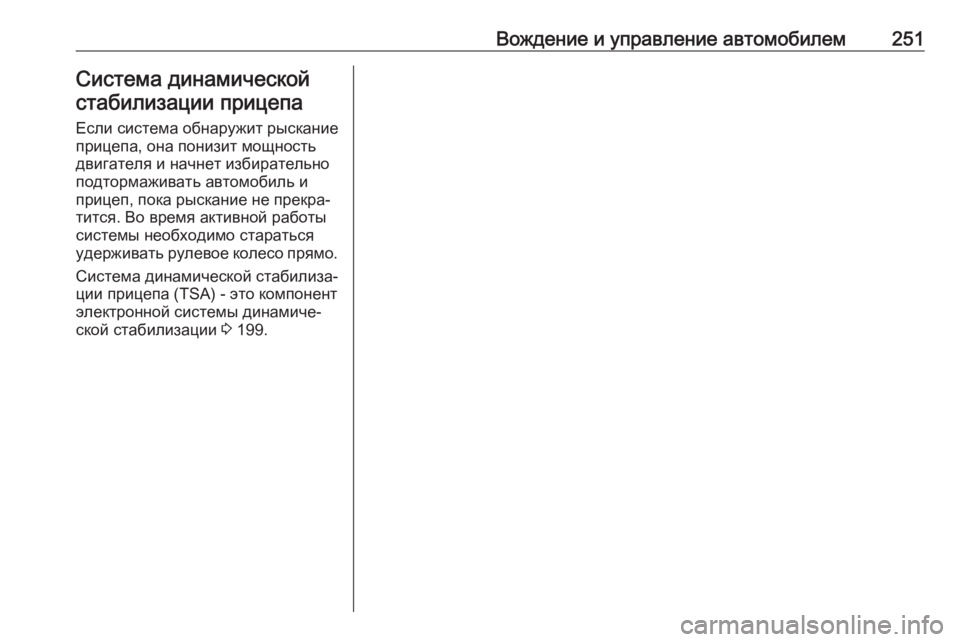

Вождение и управление автомобилем251Система динамическойстабилизации прицепа
Если система обнаружит рыскание
прицепа, она понизит мощность
двигателя и начнет избирательно
подтормаживать автомобиль и
прицеп, пока рыскание не прекра‐
тится. Во время активной работы
системы необходимо стараться
удерживать рулевое колесо прямо.
Система динамической стабилиза‐
ции прицепа (TSA) - это компонент
электронной системы динамиче‐
ской стабилизации 3 199.

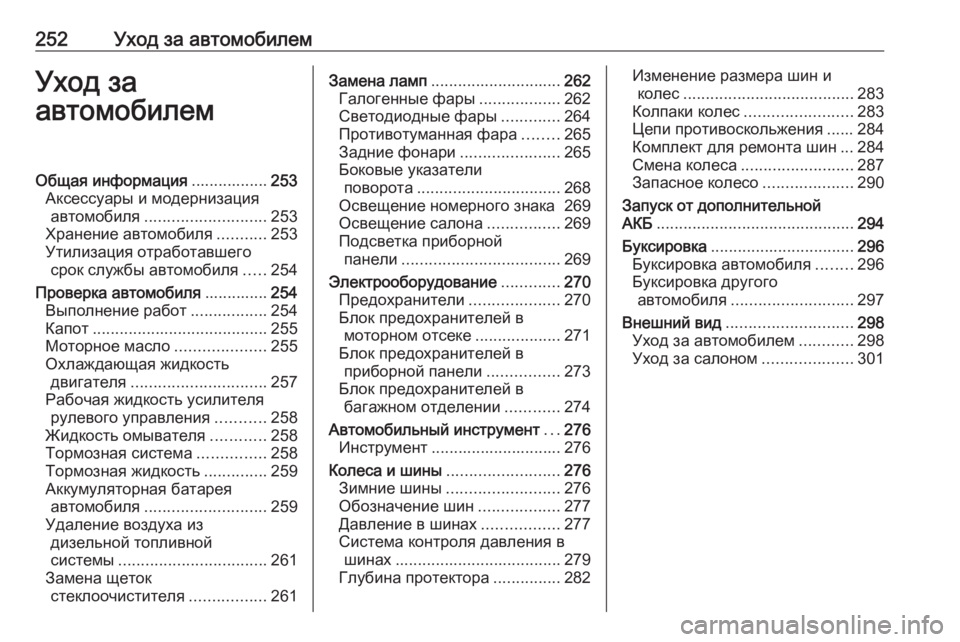

252Уход за автомобилемУход за
автомобилемОбщая информация .................253
Аксессуары и модернизация автомобиля ........................... 253
Хранение автомобиля ...........253
Утилизация отработавшего срок службы автомобиля .....254
Проверка автомобиля ..............254
Выполнение работ .................254
Капот ....................................... 255
Моторное масло ....................255
Охлаждающая жидкость двигателя .............................. 257
Рабочая жидкость усилителя рулевого управления ...........258
Жидкость омывателя ............258
Тормозная система ...............258
Тормозная жидкость ..............259
Аккумуляторная батарея автомобиля ........................... 259
Удаление воздуха из дизельной топливной
системы ................................. 261
Замена щеток стеклоочистителя .................261Замена ламп ............................. 262
Галогенные фары ..................262
Светодиодные фары .............264
Противотуманная фара ........265
Задние фонари ......................265
Боковые указатели поворота ................................ 268
Освещение номерного знака 269
Освещение салона ................269
Подсветка приборной панели ................................... 269
Электрооборудование .............270
Предохранители ....................270
Блок предохранителей в моторном отсеке ...................271
Блок предохранителей в приборной панели ................273
Блок предохранителей в багажном отделении ............274
Автомобильный инструмент ...276
Инструмент ............................. 276
Колеса и шины ......................... 276
Зимние шины ......................... 276
Обозначение шин ..................277
Давление в шинах .................277
Система контроля давления в шинах ..................................... 279
Глубина протектора ...............282Изменение размера шин и
колес ...................................... 283
Колпаки колес ........................ 283
Цепи противоскольжения ...... 284
Комплект для ремонта шин ... 284
Смена колеса ......................... 287
Запасное колесо ....................290
Запуск от дополнительной АКБ ............................................ 294
Буксировка ................................ 296
Буксировка автомобиля ........296
Буксировка другого автомобиля ........................... 297
Внешний вид ............................ 298
Уход за автомобилем ............298
Уход за салоном ....................301

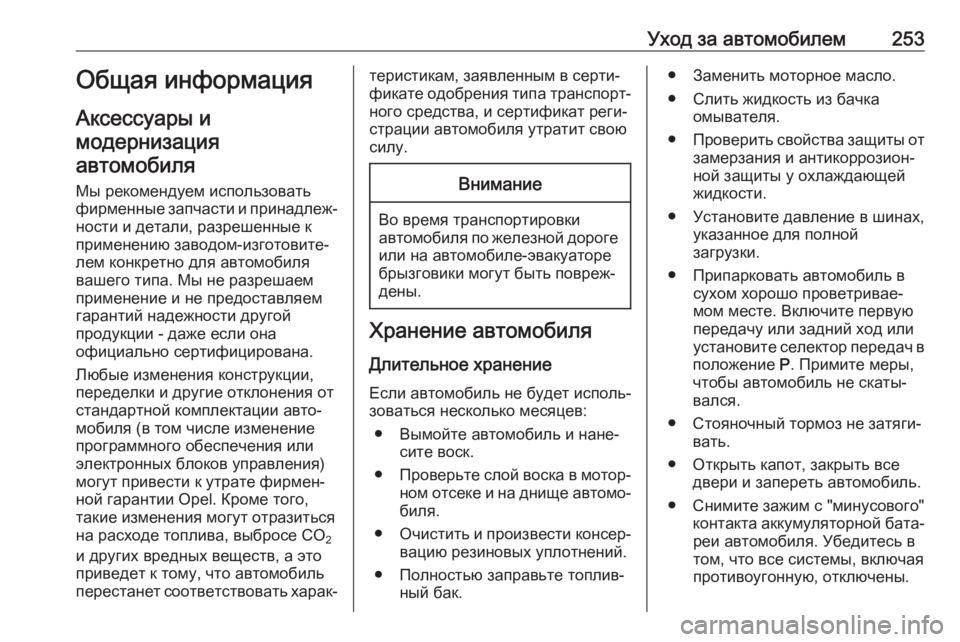

Уход за автомобилем253Общая информацияАксессуары и
модернизация автомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐
ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля
вашего типа. Мы не разрешаем
применение и не предоставляем
гарантий надежности другой
продукции - даже если она
официально сертифицирована.
Любые изменения конструкции,
переделки и другие отклонения от
стандартной комплектации авто‐
мобиля (в том числе изменение
программного обеспечения или
электронных блоков управления)
могут привести к утрате фирмен‐
ной гарантии Opel. Кроме того,
такие изменения могут отразиться
на расходе топлива, выбросе CO 2
и других вредных веществ, а это
приведет к тому, что автомобиль
перестанет соответствовать харак‐теристикам, заявленным в серти‐
фикате одобрения типа транспорт‐
ного средства, и сертификат реги‐
страции автомобиля утратит свою
силу.Внимание
Во время транспортировки
автомобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранение Если автомобиль не будет исполь‐
зоваться несколько месяцев:
● Вымойте автомобиль и нане‐ сите воск.
● Проверьте слой воска в мотор‐
ном отсеке и на днище автомо‐
биля.
● Очистить и произвести консер‐
вацию резиновых уплотнений.
● Полностью заправьте топлив‐ ный бак.
● Заменить моторное масло.
● Слить жидкость из бачка омывателя.
● Проверить свойства защиты от
замерзания и антикоррозион‐
ной защиты у охлаждающей
жидкости.
● Установите давление в шинах, указанное для полной
загрузки.
● Припарковать автомобиль в сухом хорошо проветривае‐
мом месте. Включите первую
передачу или задний ход или
установите селектор передач в
положение Р. Примите меры,
чтобы автомобиль не скаты‐
вался.
● Стояночный тормоз не затяги‐ вать.
● Открыть капот, закрыть все двери и запереть автомобиль.
● Снимите зажим с "минусового" контакта аккумуляторной бата‐реи автомобиля. Убедитесь в
том, что все системы, включая противоугонную, отключены.

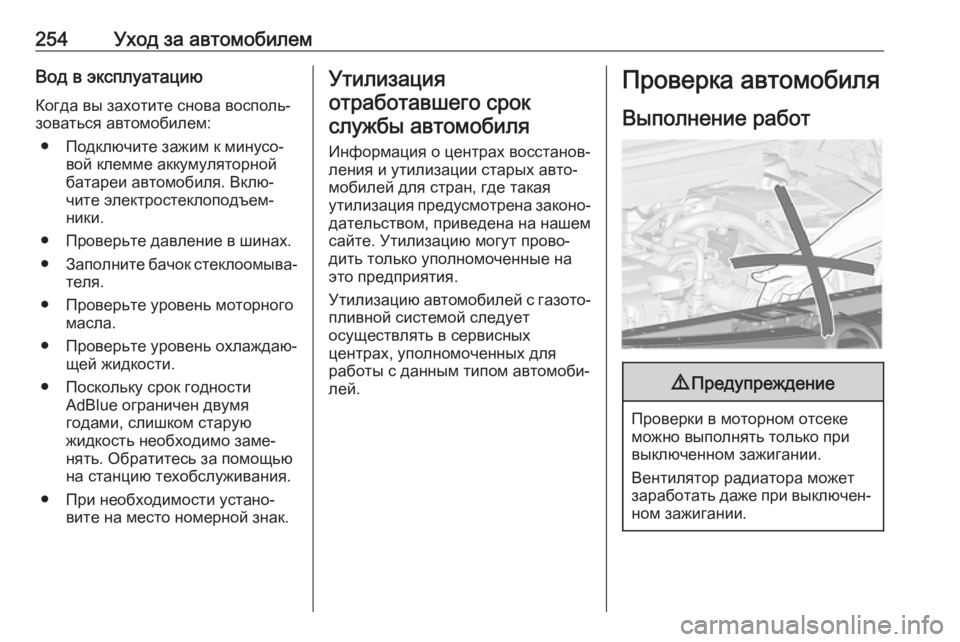

254Уход за автомобилемВод в эксплуатациюКогда вы захотите снова восполь‐
зоваться автомобилем:
● Подключите зажим к минусо‐ вой клемме аккумуляторной
батареи автомобиля. Вклю‐
чите электростеклоподъем‐
ники.
● Проверьте давление в шинах. ● Заполните бачок стеклоомыва‐
теля.
● Проверьте уровень моторного масла.
● Проверьте уровень охлаждаю‐ щей жидкости.
● Поскольку срок годности AdBlue ограничен двумя
годами, слишком старую
жидкость необходимо заме‐
нять. Обратитесь за помощью
на станцию техобслуживания.
● При необходимости устано‐ вите на место номерной знак.Утилизация
отработавшего срок
службы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей для стран, где такая
утилизация предусмотрена законо‐ дательством, приведена на нашем
сайте. Утилизацию могут прово‐
дить только уполномоченные на
это предприятия.
Утилизацию автомобилей с газото‐ пливной системой следует
осуществлять в сервисных
центрах, уполномоченных для
работы с данным типом автомоби‐
лей.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.

Уход за автомобилем2559Опасность
В системе зажигания исполь‐
зуется высокое напряжение. Не
касайтесь этих узлов.

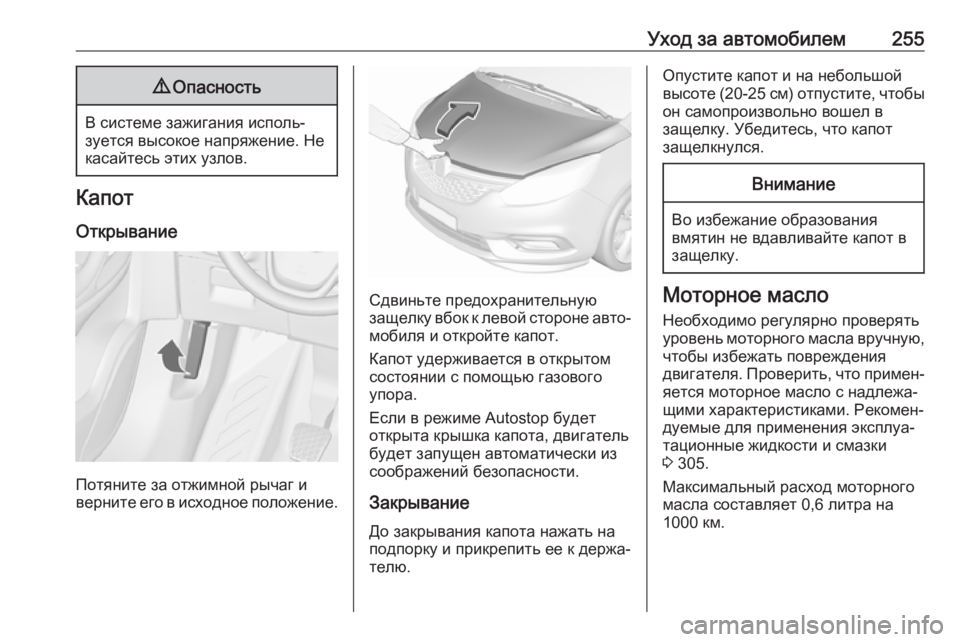

Капот
Открывание
Потяните за отжимной рычаг и
верните его в исходное положение.
Сдвиньте предохранительную
защелку вбок к левой стороне авто‐
мобиля и откройте капот.
Капот удерживается в открытом
состоянии с помощью газового
упора.
Если в режиме Autostop будет
открыта крышка капота, двигатель
будет запущен автоматически из
соображений безопасности.
Закрывание
До закрывания капота нажать на
подпорку и прикрепить ее к держа‐
телю.
Опустите капот и на небольшой
высоте (20-25 см) отпустите, чтобы он самопроизвольно вошел в
защелку. Убедитесь, что капот
защелкнулся.Внимание
Во избежание образования
вмятин не вдавливайте капот в
защелку.
Моторное масло
Необходимо регулярно проверять
уровень моторного масла вручную,
чтобы избежать повреждения
двигателя. Проверить, что примен‐
яется моторное масло с надлежа‐
щими характеристиками. Рекомен‐
дуемые для применения эксплуа‐
тационные жидкости и смазки
3 305.
Максимальный расход моторного
масла составляет 0,6 литра на
1000 км.

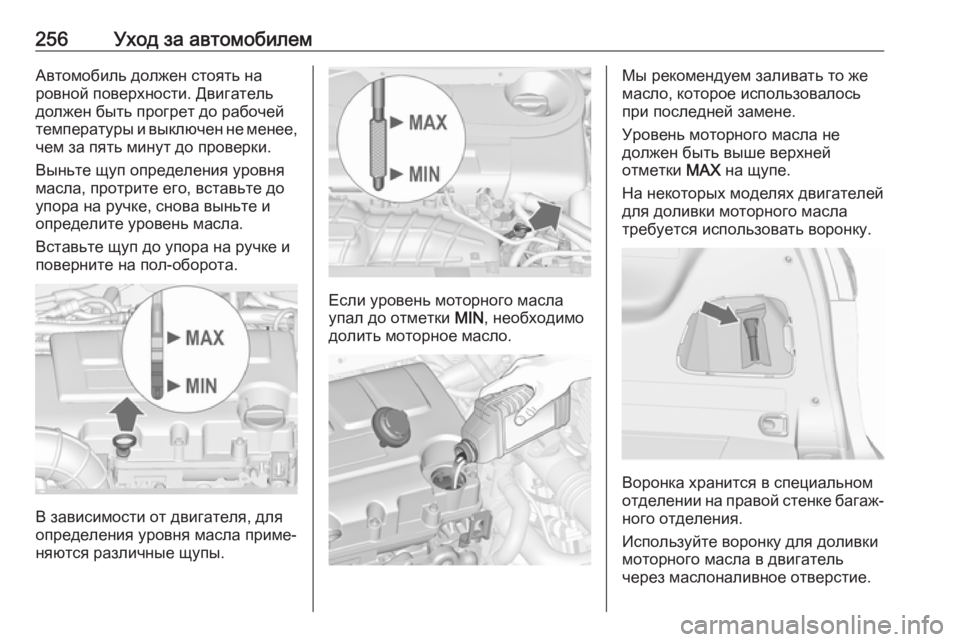

256Уход за автомобилемАвтомобиль должен стоять на
ровной поверхности. Двигатель
должен быть прогрет до рабочей
температуры и выключен не менее, чем за пять минут до проверки.
Выньте щуп определения уровня
масла, протрите его, вставьте до
упора на ручке, снова выньте и
определите уровень масла.
Вставьте щуп до упора на ручке и
поверните на пол-оборота.
В зависимости от двигателя, для
определения уровня масла приме‐
няются различные щупы.
Если уровень моторного масла
упал до отметки MIN, необходимо
долить моторное масло.
Мы рекомендуем заливать то же
масло, которое использовалось при последней замене.
Уровень моторного масла не
должен быть выше верхней
отметки MAX на щупе.
На некоторых моделях двигателей для доливки моторного масла
требуется использовать воронку.
Воронка хранится в специальном
отделении на правой стенке багаж‐
ного отделения.
Используйте воронку для доливки
моторного масла в двигатель
через маслоналивное отверстие.

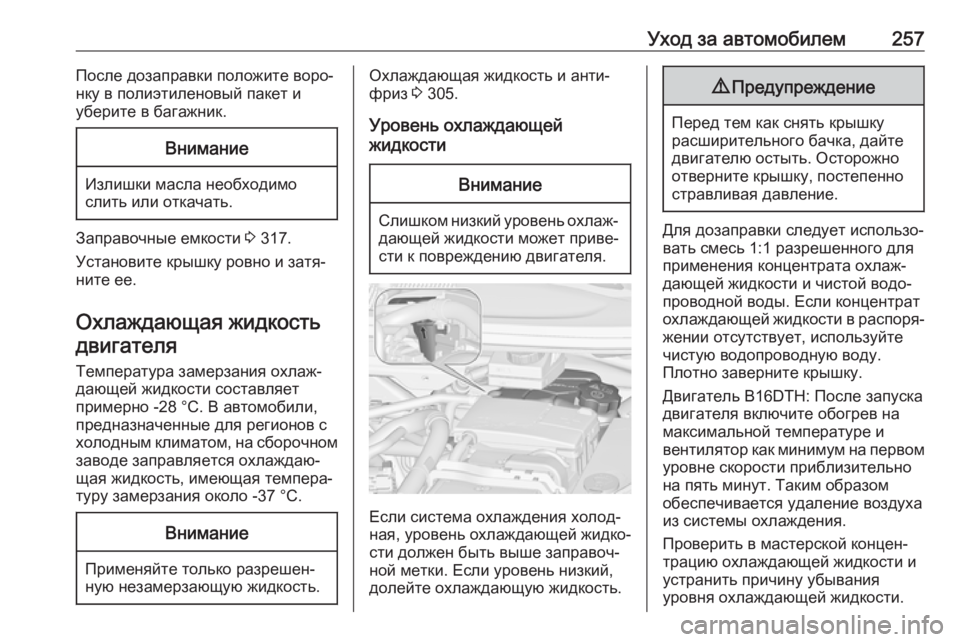

Уход за автомобилем257После дозаправки положите воро‐
нку в полиэтиленовый пакет и
уберите в багажник.Внимание
Излишки масла необходимо
слить или откачать.
Заправочные емкости 3 317.
Установите крышку ровно и затя‐
ните ее.
Охлаждающая жидкость двигателя
Температура замерзания охлаж‐
дающей жидкости составляет
примерно -28 °C. В автомобили,
предназначенные для регионов с
холодным климатом, на сборочном
заводе заправляется охлаждаю‐
щая жидкость, имеющая темпера‐
туру замерзания около -37 °C.
Внимание
Применяйте только разрешен‐
ную незамерзающую жидкость.
Охлаждающая жидкость и анти‐ фриз 3 305.
Уровень охлаждающей
жидкостиВнимание
Слишком низкий уровень охлаж‐ дающей жидкости может приве‐
сти к повреждению двигателя.
Если система охлаждения холод‐
ная, уровень охлаждающей жидко‐
сти должен быть выше заправоч‐
ной метки. Если уровень низкий,
долейте охлаждающую жидкость.
9 Предупреждение
Перед тем как снять крышку
расширительного бачка, дайте
двигателю остыть. Осторожно
отверните крышку, постепенно
стравливая давление.
Для дозаправки следует использо‐
вать смесь 1:1 разрешенного для
применения концентрата охлаж‐
дающей жидкости и чистой водо‐
проводной воды. Если концентрат охлаждающей жидкости в распоря‐
жении отсутствует, используйте
чистую водопроводную воду.
Плотно заверните крышку.
Двигатель B16DTH: После запуска
двигателя включите обогрев на
максимальной температуре и
вентилятор как минимум на первом уровне скорости приблизительно
на пять минут. Таким образом
обеспечивается удаление воздуха
из системы охлаждения.
Проверить в мастерской концен‐
трацию охлаждающей жидкости и
устранить причину убывания
уровня охлаждающей жидкости.

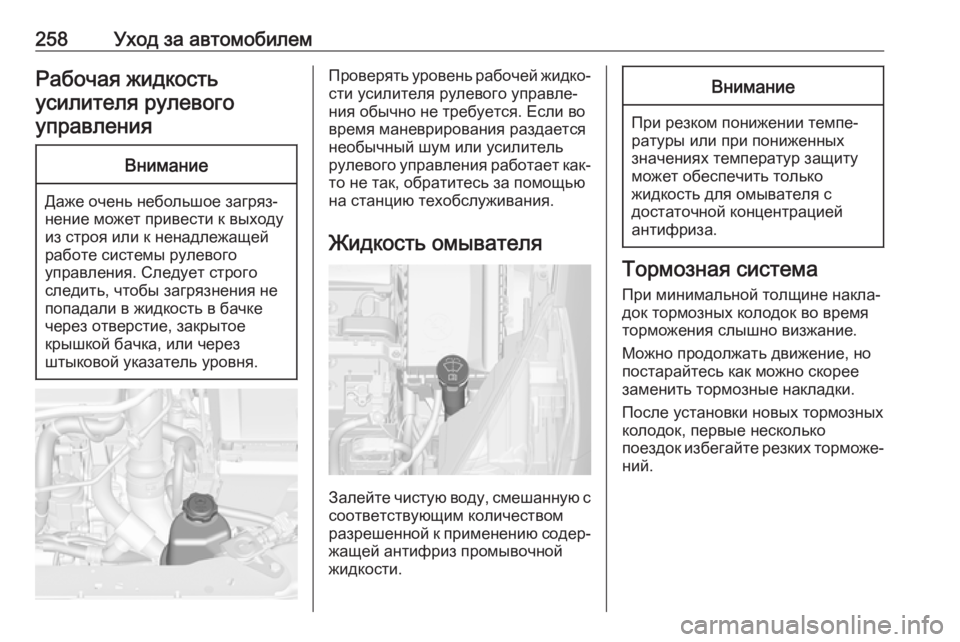

258Уход за автомобилемРабочая жидкостьусилителя рулевогоуправленияВнимание
Даже очень небольшое загряз‐
нение может привести к выходу
из строя или к ненадлежащей работе системы рулевого
управления. Следует строго
следить, чтобы загрязнения не
попадали в жидкость в бачке
через отверстие, закрытое
крышкой бачка, или через
штыковой указатель уровня.
Проверять уровень рабочей жидко‐
сти усилителя рулевого управле‐
ния обычно не требуется. Если во
время маневрирования раздается
необычный шум или усилитель
рулевого управления работает как- то не так, обратитесь за помощью
на станцию техобслуживания.
Жидкость омывателя
Залейте чистую воду, смешанную ссоответствующим количеством
разрешенной к применению содер‐
жащей антифриз промывочной
жидкости.
Внимание
При резком понижении темпе‐
ратуры или при пониженных
значениях температур защиту может обеспечить только
жидкость для омывателя с
достаточной концентрацией
антифриза.
Тормозная система
При минимальной толщине накла‐
док тормозных колодок во время
торможения слышно визжание.
Можно продолжать движение, но
постарайтесь как можно скорее
заменить тормозные накладки.
После установки новых тормозных
колодок, первые несколько
поездок избегайте резких торможе‐ ний.
