OPEL ZAFIRA C 2017.25 Инструкция по эксплуатации (in Russian)

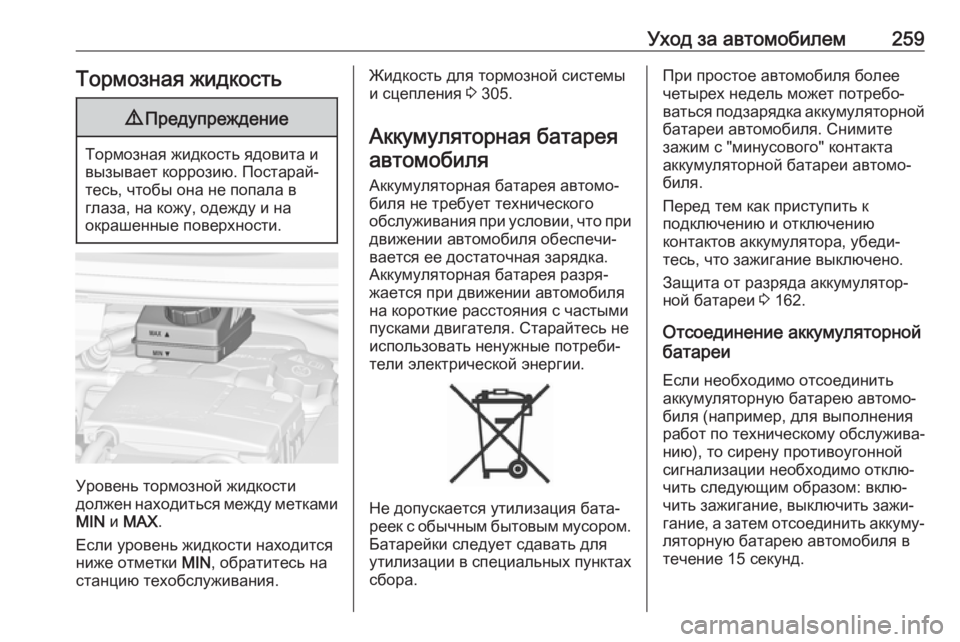

Уход за автомобилем259Тормозная жидкость9Предупреждение
Тормозная жидкость ядовита и
вызывает коррозию. Постарай‐
тесь, чтобы она не попала в
глаза, на кожу, одежду и на
окрашенные поверхности.
Уровень тормозной жидкости
должен находиться между метками
MIN и MAX .
Если уровень жидкости находится
ниже отметки MIN, обратитесь на
станцию техобслуживания.
Жидкость для тормозной системы
и сцепления 3 305.
Аккумуляторная батарея автомобиля
Аккумуляторная батарея автомо‐
биля не требует технического
обслуживания при условии, что при движении автомобиля обеспечи‐
вается ее достаточная зарядка.
Аккумуляторная батарея разря‐
жается при движении автомобиля
на короткие расстояния с частыми
пусками двигателя. Старайтесь не
использовать ненужные потреби‐
тели электрической энергии.
Не допускается утилизация бата‐
реек с обычным бытовым мусором.
Батарейки следует сдавать для
утилизации в специальных пунктах сбора.
При простое автомобиля более
четырех недель может потребо‐
ваться подзарядка аккумуляторной
батареи автомобиля. Снимите
зажим с "минусового" контакта аккумуляторной батареи автомо‐
биля.
Перед тем как приступить к
подключению и отключению
контактов аккумулятора, убеди‐
тесь, что зажигание выключено.
Защита от разряда аккумулятор‐
ной батареи 3 162.
Отсоединение аккумуляторной
батареи
Если необходимо отсоединить
аккумуляторную батарею автомо‐
биля (например, для выполнения работ по техническому обслужива‐
нию), то сирену противоугонной
сигнализации необходимо отклю‐
чить следующим образом: вклю‐
чить зажигание, выключить зажи‐
гание, а затем отсоединить аккуму‐
ляторную батарею автомобиля в
течение 15 секунд.

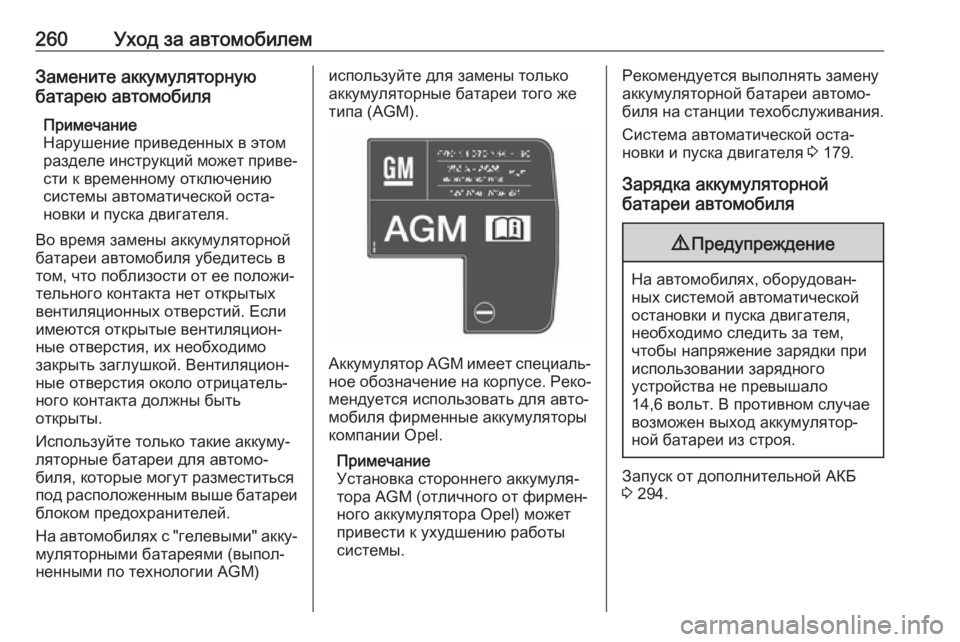

260Уход за автомобилемЗамените аккумуляторную
батарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐
сти к временному отключению
системы автоматической оста‐
новки и пуска двигателя.
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том, что поблизости от ее положи‐ тельного контакта нет открытых
вентиляционных отверстий. Если
имеются открытые вентиляцион‐
ные отверстия, их необходимо
закрыть заглушкой. Вентиляцион‐
ные отверстия около отрицатель‐
ного контакта должны быть
открыты.
Используйте только такие аккуму‐
ляторные батареи для автомо‐
биля, которые могут разместиться под расположенным выше батареи
блоком предохранителей.
На автомобилях с "гелевыми" акку‐ муляторными батареями (выпол‐
ненными по технологии AGM)используйте для замены только
аккумуляторные батареи того же
типа (AGM).
Аккумулятор AGM имеет специаль‐
ное обозначение на корпусе. Реко‐ мендуется использовать для авто‐
мобиля фирменные аккумуляторы
компании Opel.
Примечание
Установка стороннего аккумуля‐
тора AGM (отличного от фирмен‐
ного аккумулятора Opel) может
привести к ухудшению работы
системы.
Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.
Система автоматической оста‐новки и пуска двигателя 3 179.
Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы напряжение зарядки при
использовании зарядного
устройства не превышало
14,6 вольт. В противном случае
возможен выход аккумулятор‐
ной батареи из строя.
Запуск от дополнительной АКБ
3 294.

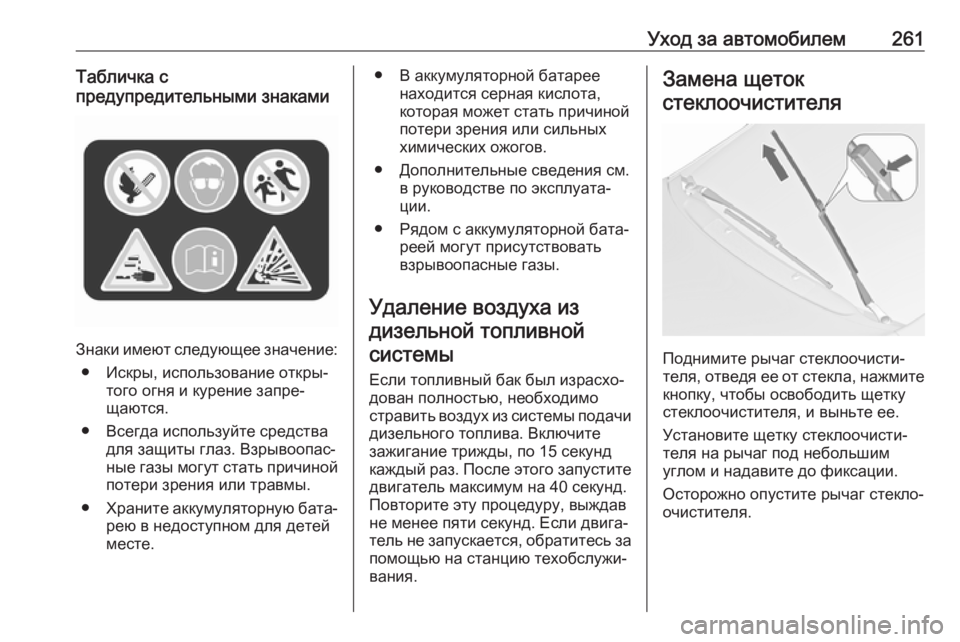

Уход за автомобилем261Табличка с
предупредительными знаками
Знаки имеют следующее значение:
● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
● Храните аккумуляторную бата‐
рею в недоступном для детей
месте.
● В аккумуляторной батарее находится серная кислота,
которая может стать причиной
потери зрения или сильных
химических ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Удаление воздуха из дизельной топливнойсистемы
Если топливный бак был израсхо‐
дован полностью, необходимо
стравить воздух из системы подачи дизельного топлива. Включите
зажигание трижды, по 15 секунд каждый раз. После этого запустите
двигатель максимум на 40 секунд.
Повторите эту процедуру, выждав не менее пяти секунд. Если двига‐
тель не запускается, обратитесь за
помощью на станцию техобслужи‐
вания.Замена щеток
стеклоочистителя
Поднимите рычаг стеклоочисти‐
теля, отведя ее от стекла, нажмите кнопку, чтобы освободить щетку
стеклоочистителя, и выньте ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.

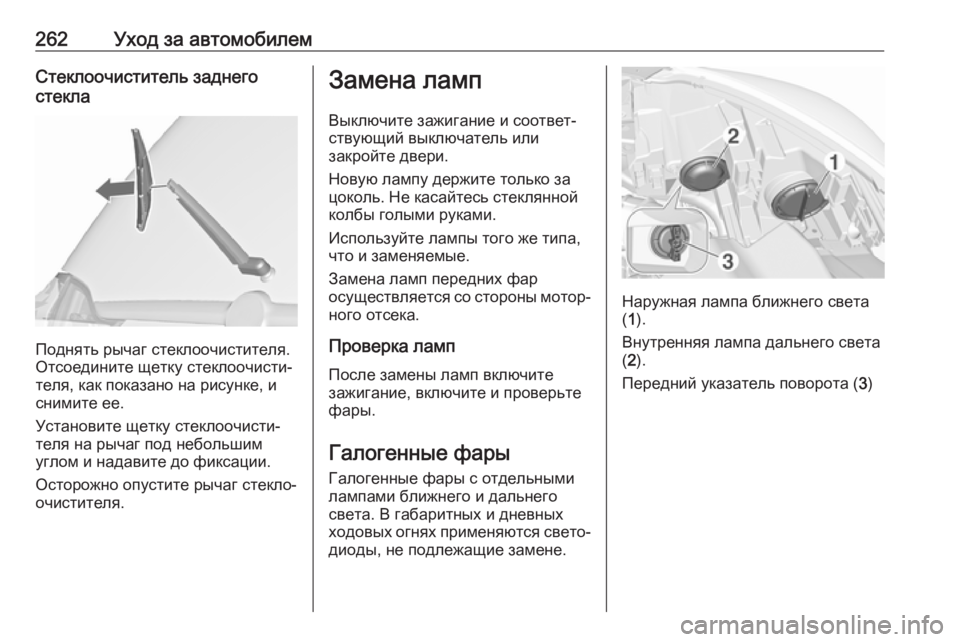

262Уход за автомобилемСтеклоочиститель заднего
стекла
Поднять рычаг стеклоочистителя.
Отсоедините щетку стеклоочисти‐
теля, как показано на рисунке, и
снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или
закройте двери.
Новую лампу держите только за
цоколь. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар
осуществляется со стороны мотор‐ ного отсека.
Проверка ламп
После замены ламп включите
зажигание, включите и проверьте
фары.
Галогенные фары
Галогенные фары с отдельными
лампами ближнего и дальнего
света. В габаритных и дневных
ходовых огнях применяются свето‐
диоды, не подлежащие замене.
Наружная лампа ближнего света
( 1 ).
Внутренняя лампа дальнего света
( 2 ).
Передний указатель поворота ( 3)

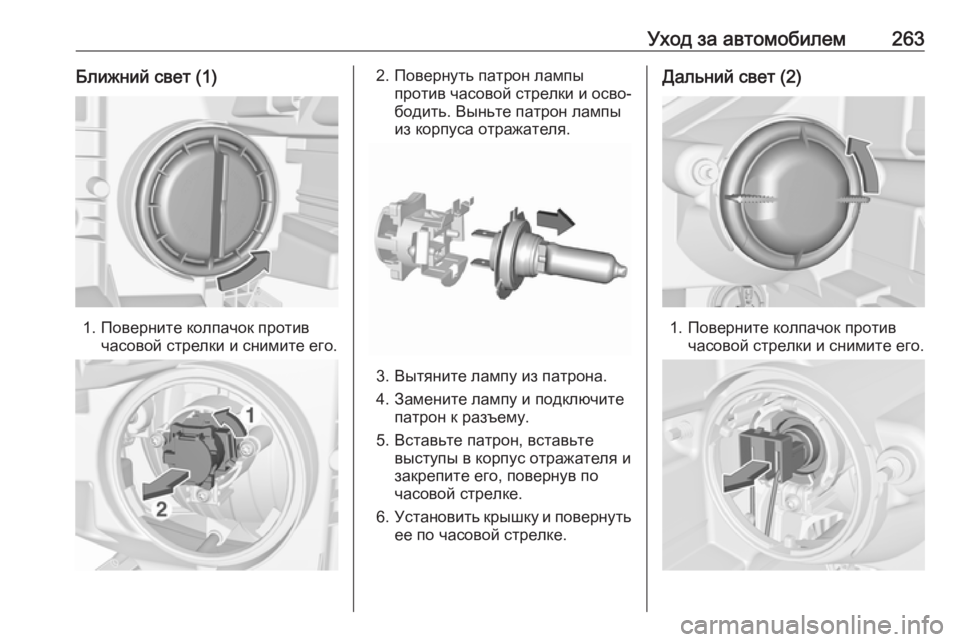

Уход за автомобилем263Ближний свет (1)
1. Поверните колпачок противчасовой стрелки и снимите его.
2. Повернуть патрон лампыпротив часовой стрелки и осво‐
бодить. Выньте патрон лампы
из корпуса отражателя.
3. Вытяните лампу из патрона.
4. Замените лампу и подключите патрон к разъему.
5. Вставьте патрон, вставьте выступы в корпус отражателя и
закрепите его, повернув по
часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Дальний свет (2)
1. Поверните колпачок против часовой стрелки и снимите его.

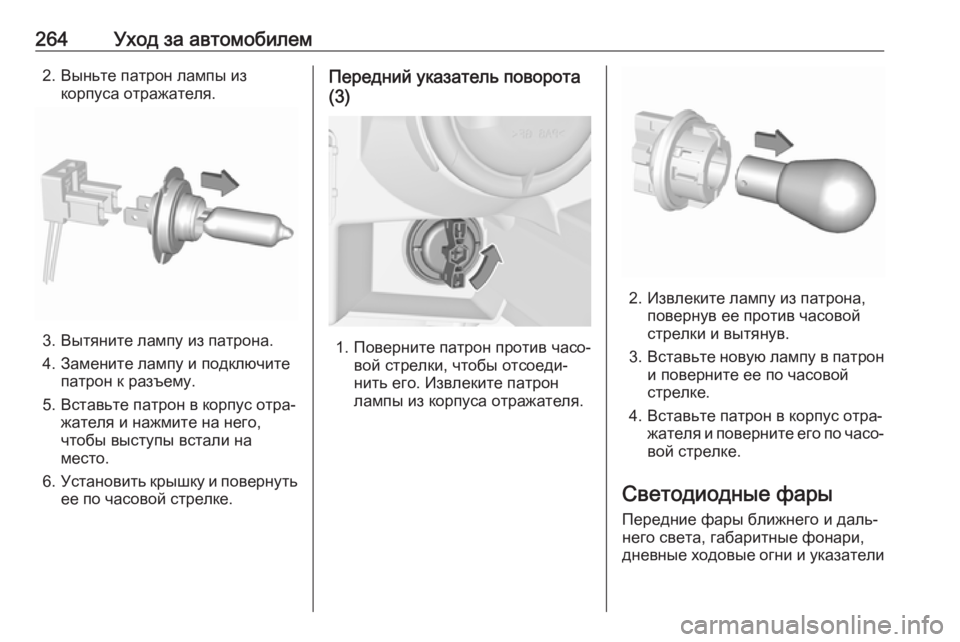

264Уход за автомобилем2. Выньте патрон лампы изкорпуса отражателя.
3. Вытяните лампу из патрона.
4. Замените лампу и подключите патрон к разъему.
5. Вставьте патрон в корпус отра‐ жателя и нажмите на него,
чтобы выступы встали на
место.
6. Установить крышку и повернуть
ее по часовой стрелке.
Передний указатель поворота
(3)
1. Поверните патрон против часо‐ вой стрелки, чтобы отсоеди‐
нить его. Извлеките патрон
лампы из корпуса отражателя.
2. Извлеките лампу из патрона, повернув ее против часовой
стрелки и вытянув.
3. Вставьте новую лампу в патрон
и поверните ее по часовой
стрелке.
4. Вставьте патрон в корпус отра‐ жателя и поверните его по часо‐
вой стрелке.
Светодиодные фары Передние фары ближнего и даль‐
него света, габаритные фонари,
дневные ходовые огни и указатели

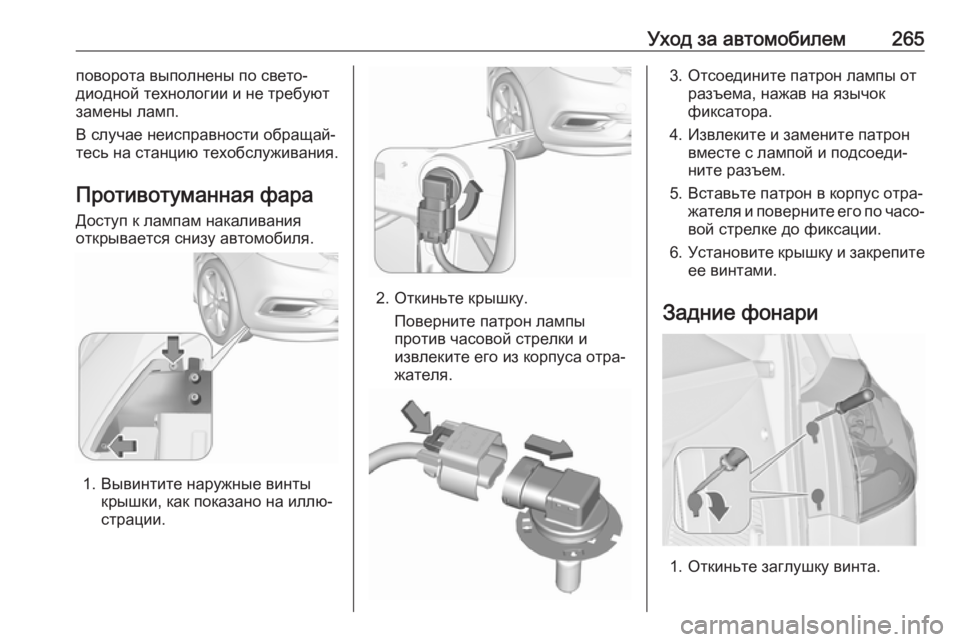

Уход за автомобилем265поворота выполнены по свето‐
диодной технологии и не требуют
замены ламп.
В случае неисправности обращай‐
тесь на станцию техобслуживания.
Противотуманная фара Доступ к лампам накаливания
открывается снизу автомобиля.
1. Вывинтите наружные винты крышки, как показано на иллю‐
страции.
2. Откиньте крышку.
Поверните патрон лампы
против часовой стрелки и
извлеките его из корпуса отра‐
жателя.
3. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
4. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
5. Вставьте патрон в корпус отра‐ жателя и поверните его по часо‐
вой стрелке до фиксации.
6. Установите крышку и закрепите
ее винтами.
Задние фонари
1. Откиньте заглушку винта.

266Уход за автомобилем
2. Выверните винты, отмеченныестрелками.
3. Аккуратно выньте фонарь всборе из крепежных штырьков и
снимите его.
4. Отсоедините электрический разъем от корпуса фонаря.
5. Выверните и замените лампу, вращая патрон.
Указатель поворота ( 1)
Задний габаритный огонь ( 2)
Стоп-сигнал ( 3)
Задние фонари со
светодиодными габаритными
огнями и стоп-сигналами
Возможна замена только указа‐
телей поворота ( 1).
Выверните и замените лампу,
вращая патрон.
6. Присоедините электрический разъем к фонарю в сборе.
7. Установите фонарь на направ‐ ляющие штифты и закрепитевинтами.
8. Установите заглушку винта.

Уход за автомобилем267Фонари заднего хода (4) в
задней двери багажного
отделения
1. Откройте заднюю дверь багаж‐ ного отделения и снимитезаглушку.
2. Повернуть патрон лампы против часовой стрелки и
извлечь его из рефлектора.
3. Потяните лампу, чтобы извлечь
ее из патрона.
4. Вставьте новую лампу в патрон.
5. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
6. Установите заглушку.
Задний противотуманный
фонарь
Доступ к лампам накаливания
открывается снизу автомобиля.
1. Поверните патрон лампы против часовой стрелки иизвлеките его из отражателя.

268Уход за автомобилем
2. Извлеките лампу из патрона,вращая ее против часовой
стрелки.
3. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
Проверка ламп
Включить зажигание, включить
освещение и проверить все лампы.
Боковые указатели
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
