OPEL ZAFIRA C 2017.25 Посібник з експлуатації (in Ukrainian)

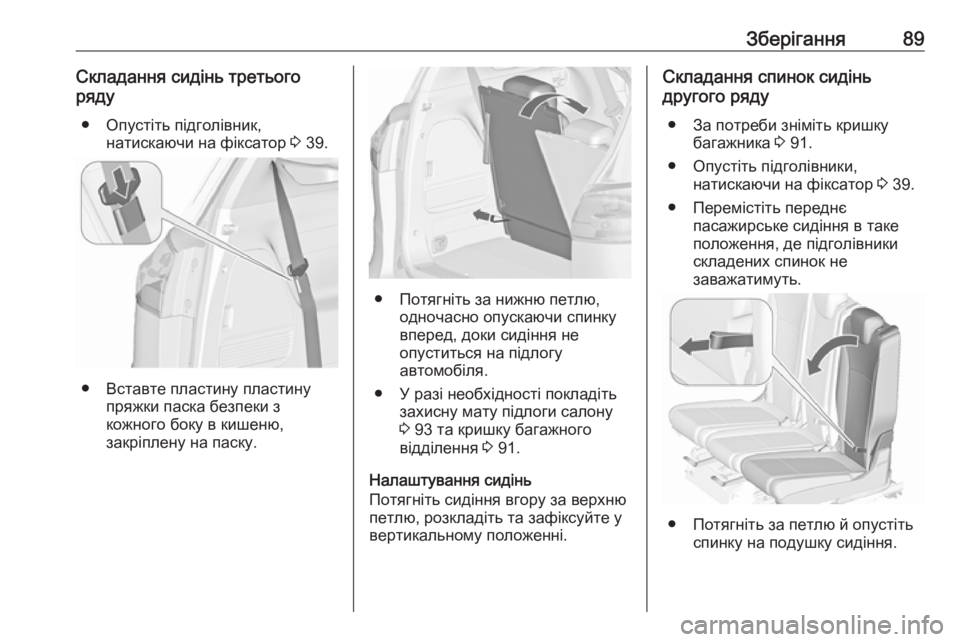

Зберігання89Складання сидінь третього
ряду
● Опустіть підголівник, натискаючи на фіксатор 3 39.
● Вставте пластину пластину
пряжки паска безпеки з
кожного боку в кишеню,
закріплену на паску.
● Потягніть за нижню петлю, одночасно опускаючи спинку
вперед, доки сидіння не
опуститься на підлогу
автомобіля.
● У разі необхідності покладіть захисну мату підлоги салону
3 93 та кришку багажного
відділення 3 91.
Налаштування сидінь
Потягніть сидіння вгору за верхню
петлю, розкладіть та зафіксуйте у
вертикальному положенні.
Складання спинок сидінь
другого ряду
● За потреби зніміть кришку багажника 3 91.
● Опустіть підголівники, натискаючи на фіксатор 3 39.
● Перемістіть переднє пасажирське сидіння в таке
положення, де підголівники складених спинок не
заважатимуть.
● Потягніть за петлю й опустіть спинку на подушку сидіння.

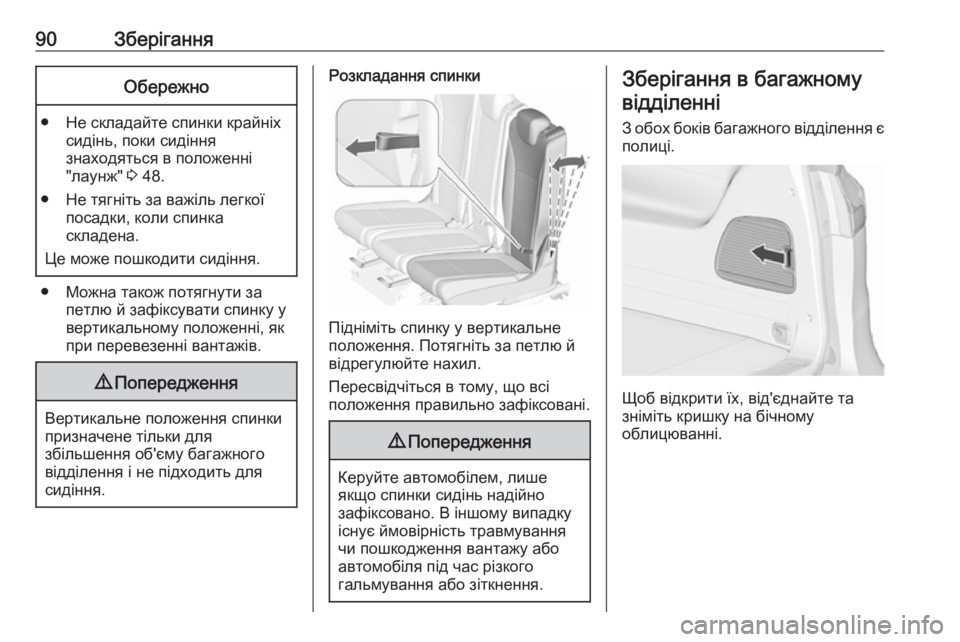

90ЗберіганняОбережно
● Не складайте спинки крайніхсидінь, поки сидіння
знаходяться в положенні
"лаунж" 3 48.
● Не тягніть за важіль легкої посадки, коли спинка
складена.
Це може пошкодити сидіння.
● Можна також потягнути за петлю й зафіксувати спинку у
вертикальному положенні, як
при перевезенні вантажів.
9 Попередження
Вертикальне положення спинки
призначене тільки для
збільшення об'єму багажного
відділення і не підходить для
сидіння.
Розкладання спинки
Підніміть спинку у вертикальне
положення. Потягніть за петлю й
відрегулюйте нахил.
Пересвідчіться в тому, що всі
положення правильно зафіксовані.
9 Попередження
Керуйте автомобілем, лише
якщо спинки сидінь надійно
зафіксовано. В іншому випадку
існує ймовірність травмування
чи пошкодження вантажу або
автомобіля під час різкого
гальмування або зіткнення.
Зберігання в багажному
відділенні
З обох боків багажного відділення є
полиці.
Щоб відкрити їх, від'єднайте та
зніміть кришку на бічному
облицюванні.

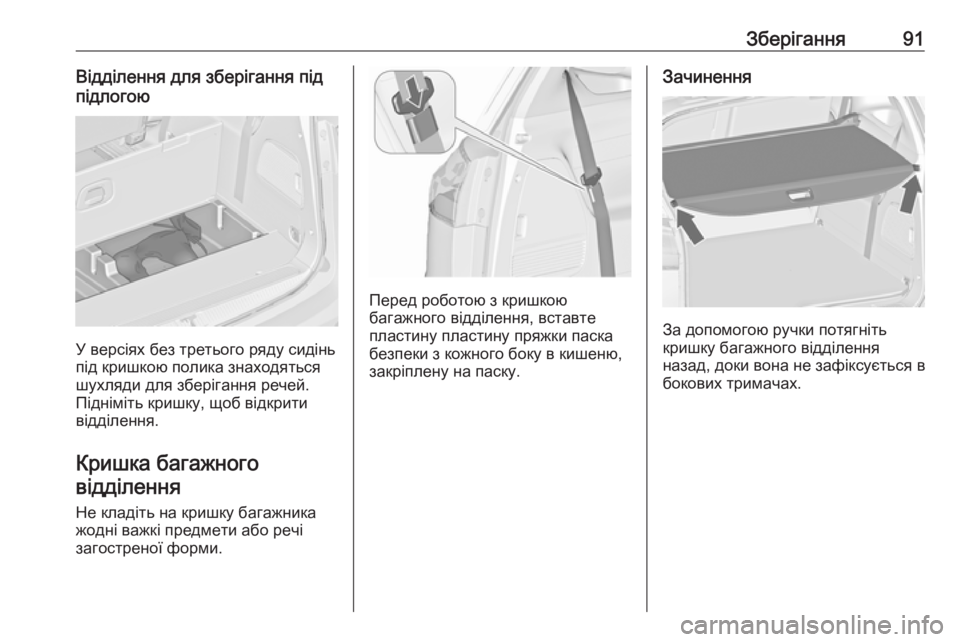

Зберігання91Відділення для зберігання під
підлогою
У версіях без третього ряду сидінь
під кришкою полика знаходяться
шухляди для зберігання речей. Підніміть кришку, щоб відкрити
відділення.
Кришка багажного
відділення
Не кладіть на кришку багажника жодні важкі предмети або речі
загостреної форми.
Перед роботою з кришкою
багажного відділення, вставте
пластину пластину пряжки паска безпеки з кожного боку в кишеню,
закріплену на паску.
Зачинення
За допомогою ручки потягніть
кришку багажного відділення
назад, доки вона не зафіксується в
бокових тримачах.

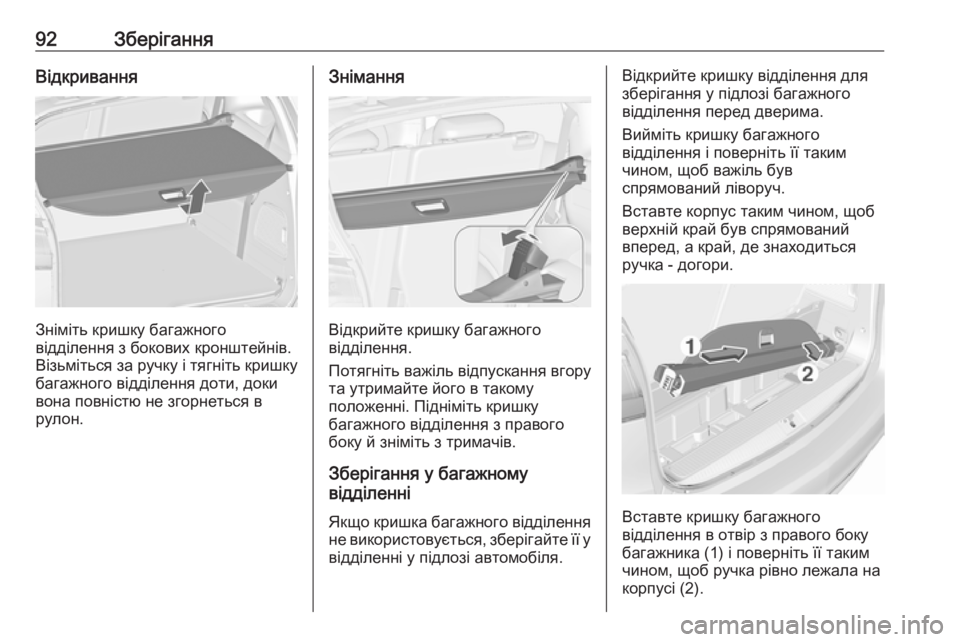

92ЗберіганняВідкривання
Зніміть кришку багажного
відділення з бокових кронштейнів.
Візьміться за ручку і тягніть кришку багажного відділення доти, доки
вона повністю не згорнеться в
рулон.
Знімання
Відкрийте кришку багажного
відділення.
Потягніть важіль відпускання вгору та утримайте його в такому
положенні. Підніміть кришку
багажного відділення з правого
боку й зніміть з тримачів.
Зберігання у багажному
відділенні
Якщо кришка багажного відділення не використовується, зберігайте її у
відділенні у підлозі автомобіля.
Відкрийте кришку відділення для
зберігання у підлозі багажного
відділення перед дверима.
Вийміть кришку багажного
відділення і поверніть її таким
чином, щоб важіль був
спрямований ліворуч.
Вставте корпус таким чином, щоб
верхній край був спрямований
вперед, а край, де знаходиться ручка - догори.
Вставте кришку багажного
відділення в отвір з правого боку
багажника (1) і поверніть її таким
чином, щоб ручка рівно лежала на
корпусі (2).

Зберігання93

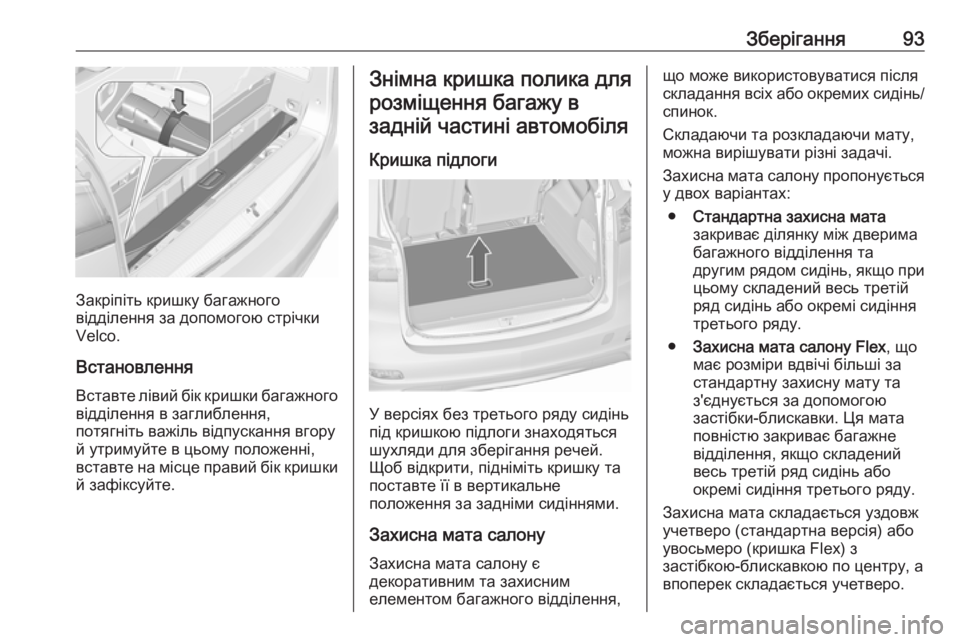

Закріпіть кришку багажного
відділення за допомогою стрічки
Velco.
Встановлення
Вставте лівий бік кришки багажного
відділення в заглиблення,
потягніть важіль відпускання вгору
й утримуйте в цьому положенні,
вставте на місце правий бік кришки й зафіксуйте.
Знімна кришка полика для
розміщення багажу взадній частині автомобіля
Кришка підлоги
У версіях без третього ряду сидінь
під кришкою підлоги знаходяться
шухляди для зберігання речей.
Щоб відкрити, підніміть кришку та
поставте її в вертикальне
положення за задніми сидіннями.
Захисна мата салону
Захисна мата салону є
декоративним та захисним
елементом багажного відділення,
що може використовуватися після
складання всіх або окремих сидінь/ спинок.
Складаючи та розкладаючи мату,
можна вирішувати різні задачі.
Захисна мата салону пропонується у двох варіантах:
● Стандартна захисна мата
закриває ділянку між дверима багажного відділення та
другим рядом сидінь, якщо при
цьому складений весь третій
ряд сидінь або окремі сидіння
третього ряду.
● Захисна мата салону Flex , що
має розміри вдвічі більші за
стандартну захисну мату та
з'єднується за допомогою
застібки-блискавки. Ця мата
повністю закриває багажне
відділення, якщо складений
весь третій ряд сидінь або
окремі сидіння третього ряду.
Захисна мата складається уздовж
учетверо (стандартна версія) або
увосьмеро (кришка Flex) з
застібкою-блискавкою по центру, а
впоперек складається учетверо.

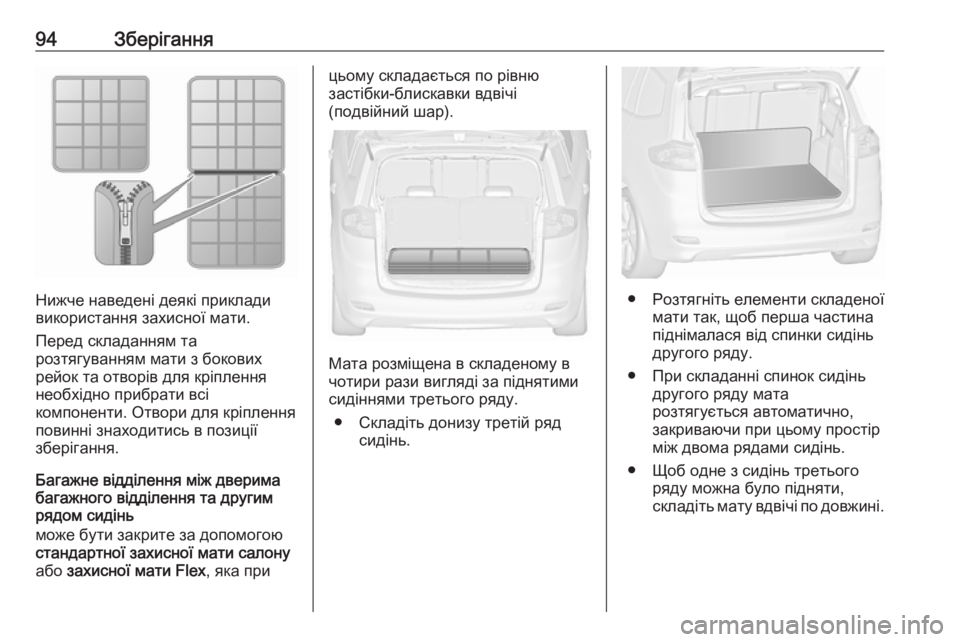

94Зберігання
Нижче наведені деякі приклади
використання захисної мати.
Перед складанням та
розтягуванням мати з бокових
рейок та отворів для кріплення
необхідно прибрати всі
компоненти. Отвори для кріплення
повинні знаходитись в позиції
зберігання.
Багажне відділення між дверима
багажного відділення та другим
рядом сидінь
може бути закрите за допомогою
стандартної захисної мати салону або захисної мати Flex , яка при
цьому складається по рівню
застібки-блискавки вдвічі
(подвійний шар).
Мата розміщена в складеному в
чотири рази вигляді за піднятими
сидіннями третього ряду.
● Складіть донизу третій ряд сидінь.
● Розтягніть елементи складеноїмати так, щоб перша частина
піднімалася від спинки сидінь другого ряду.
● При складанні спинок сидінь другого ряду мата
розтягується автоматично,
закриваючи при цьому простір
між двома рядами сидінь.
● Щоб одне з сидінь третього ряду можна було підняти,
складіть мату вдвічі по довжині.

Зберігання95

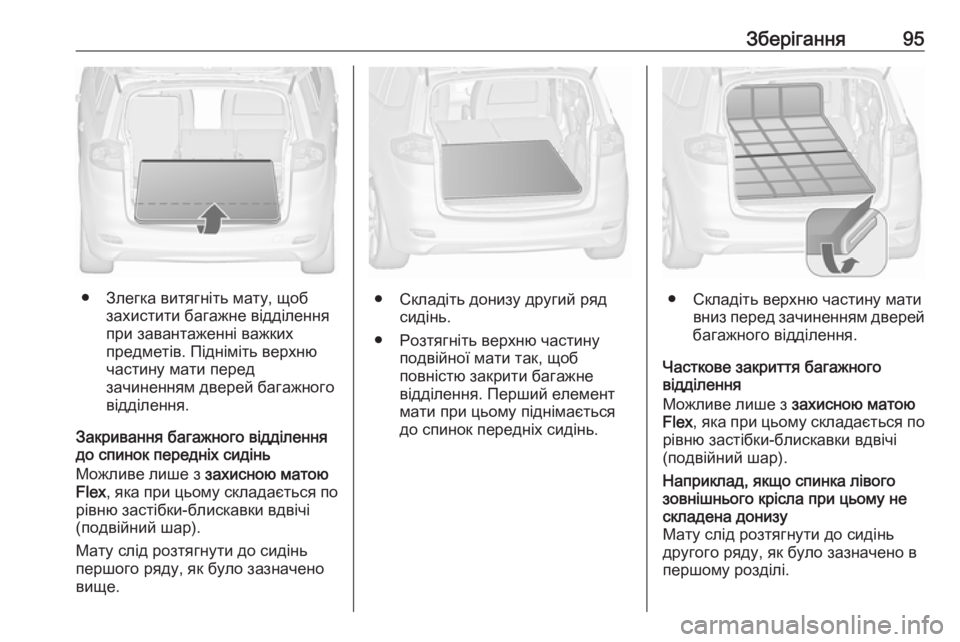

● Злегка витягніть мату, щобзахистити багажне відділення
при завантаженні важких
предметів. Підніміть верхню
частину мати перед
зачиненням дверей багажного відділення.
Закривання багажного відділення до спинок передніх сидінь
Можливе лише з захисною матою
Flex , яка при цьому складається по
рівню застібки-блискавки вдвічі
(подвійний шар).
Мату слід розтягнути до сидінь
першого ряду, як було зазначено
вище.● Складіть донизу другий ряд сидінь.
● Розтягніть верхню частину подвійної мати так, щоб
повністю закрити багажне
відділення. Перший елемент
мати при цьому піднімається
до спинок передніх сидінь.● Складіть верхню частину мати вниз перед зачиненням дверей
багажного відділення.
Часткове закриття багажного
відділення
Можливе лише з захисною матою
Flex , яка при цьому складається по
рівню застібки-блискавки вдвічі
(подвійний шар).
Наприклад, якщо спинка лівого зовнішнього крісла при цьому не складена донизу
Мату слід розтягнути до сидінь
другого ряду, як було зазначено в
першому розділі.

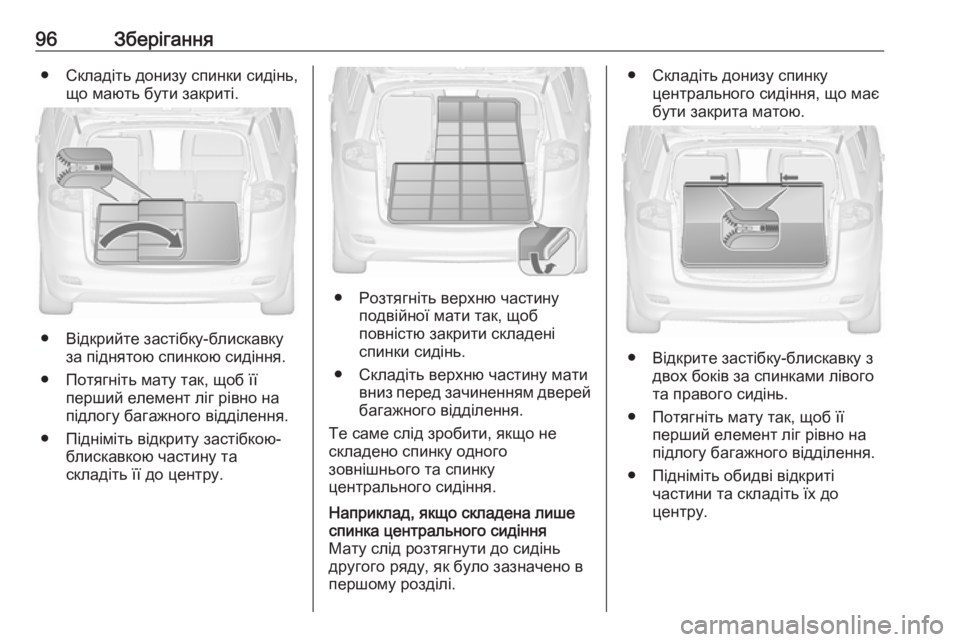

96Зберігання● Складіть донизу спинки сидінь,що мають бути закриті.
● Відкрийте застібку-блискавкуза піднятою спинкою сидіння.
● Потягніть мату так, щоб її перший елемент ліг рівно на
підлогу багажного відділення.
● Підніміть відкриту застібкою- блискавкою частину та
складіть її до центру.
● Розтягніть верхню частину подвійної мати так, щоб
повністю закрити складені
спинки сидінь.
● Складіть верхню частину мати вниз перед зачиненням дверей
багажного відділення.
Те саме слід зробити, якщо не
складено спинку одного
зовнішнього та спинку
центрального сидіння.
Наприклад, якщо складена лише
спинка центрального сидіння
Мату слід розтягнути до сидінь
другого ряду, як було зазначено в
першому розділі.● Складіть донизу спинку центрального сидіння, що має
бути закрита матою.
● Відкрите застібку-блискавку з двох боків за спинками лівогота правого сидінь.
● Потягніть мату так, щоб її перший елемент ліг рівно на
підлогу багажного відділення.
● Підніміть обидві відкриті частини та складіть їх до
центру.

Зберігання97

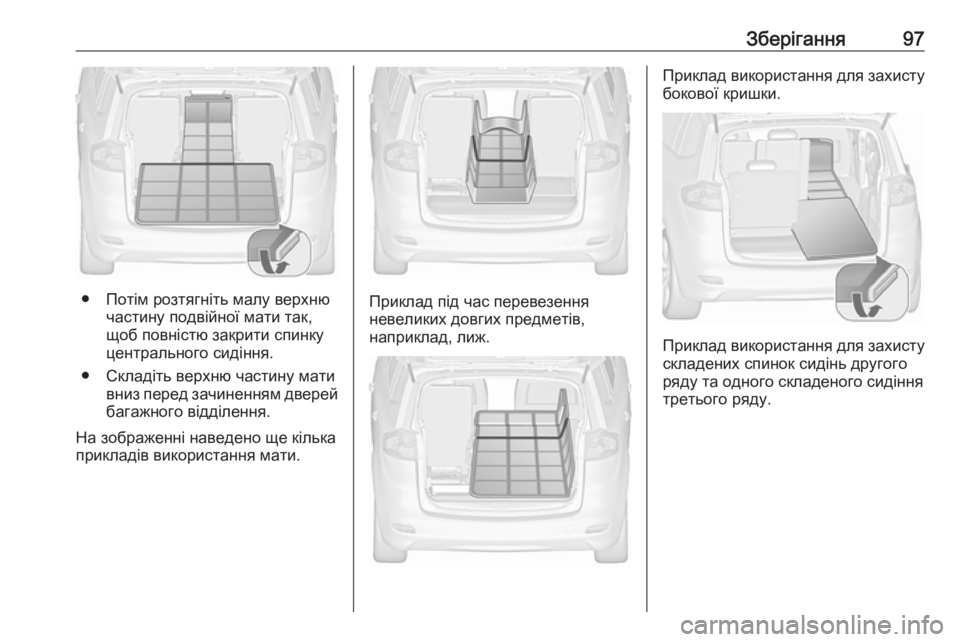

● Потім розтягніть малу верхнючастину подвійної мати так,
щоб повністю закрити спинку
центрального сидіння.
● Складіть верхню частину мати вниз перед зачиненням дверей
багажного відділення.
На зображенні наведено ще кілька
прикладів використання мати.Приклад під час перевезення
невеликих довгих предметів,
наприклад, лиж.
Приклад використання для захисту бокової кришки.
Приклад використання для захистускладених спинок сидінь другого
ряду та одного складеного сидіння
третього ряду.

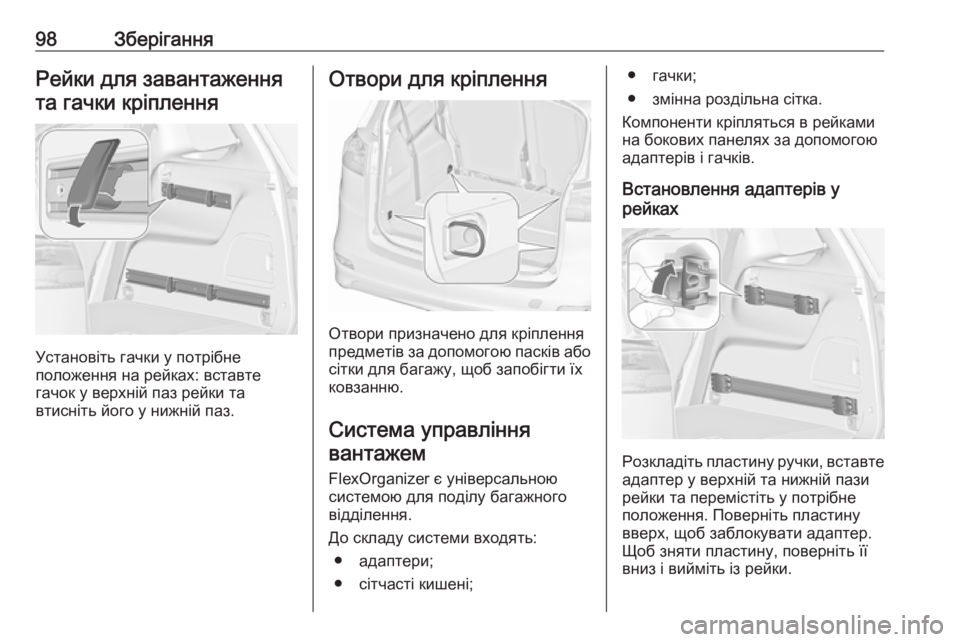

98ЗберіганняРейки для завантаженнята гачки кріплення
Установіть гачки у потрібне
положення на рейках: вставте
гачок у верхній паз рейки та
втисніть його у нижній паз.
Отвори для кріплення
Отвори призначено для кріплення
предметів за допомогою пасків або
сітки для багажу, щоб запобігти їх
ковзанню.
Система управління вантажем
FlexOrganizer є універсальною
системою для поділу багажного
відділення.
До складу системи входять: ● адаптери;
● сітчасті кишені;
● гачки;
● змінна роздільна сітка.
Компоненти кріпляться в рейками
на бокових панелях за допомогою
адаптерів і гачків.
Встановлення адаптерів у
рейках
Розкладіть пластину ручки, вставте адаптер у верхній та нижній пази
рейки та перемістіть у потрібне
положення. Поверніть пластину
вверх, щоб заблокувати адаптер.
Щоб зняти пластину, поверніть її
вниз і вийміть із рейки.
