OPEL ZAFIRA C 2017.25 Посібник з експлуатації (in Ukrainian)

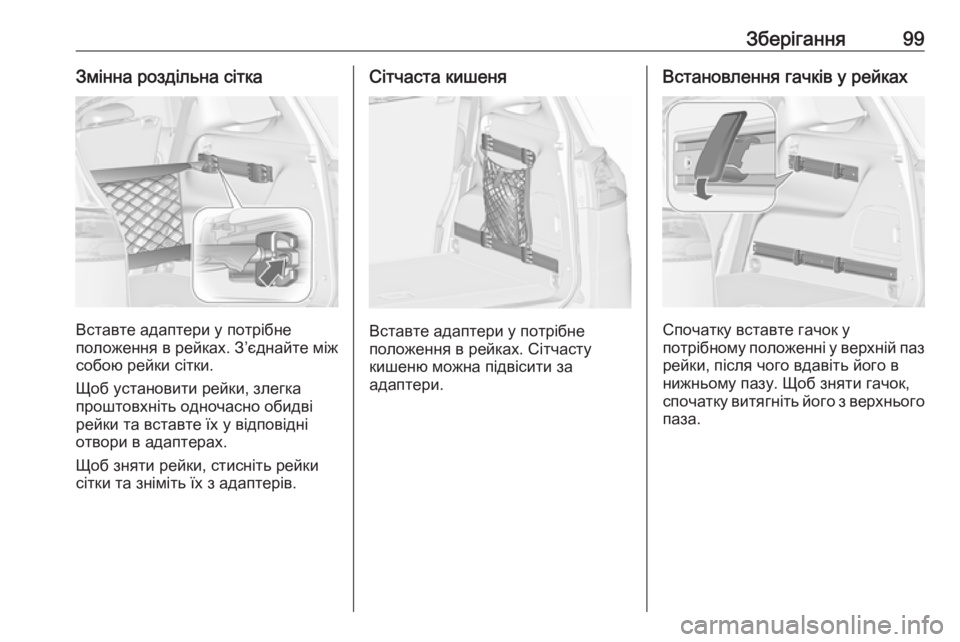

Зберігання99Змінна роздільна сітка
Вставте адаптери у потрібне
положення в рейках. З’єднайте між собою рейки сітки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори в адаптерах.
Щоб зняти рейки, стисніть рейки
сітки та зніміть їх з адаптерів.
Сітчаста кишеня
Вставте адаптери у потрібне
положення в рейках. Сітчасту
кишеню можна підвісити за
адаптери.
Встановлення гачків у рейках
Спочатку вставте гачок у
потрібному положенні у верхній паз
рейки, після чого вдавіть його в
нижньому пазу. Щоб зняти гачок,
спочатку витягніть його з верхнього паза.

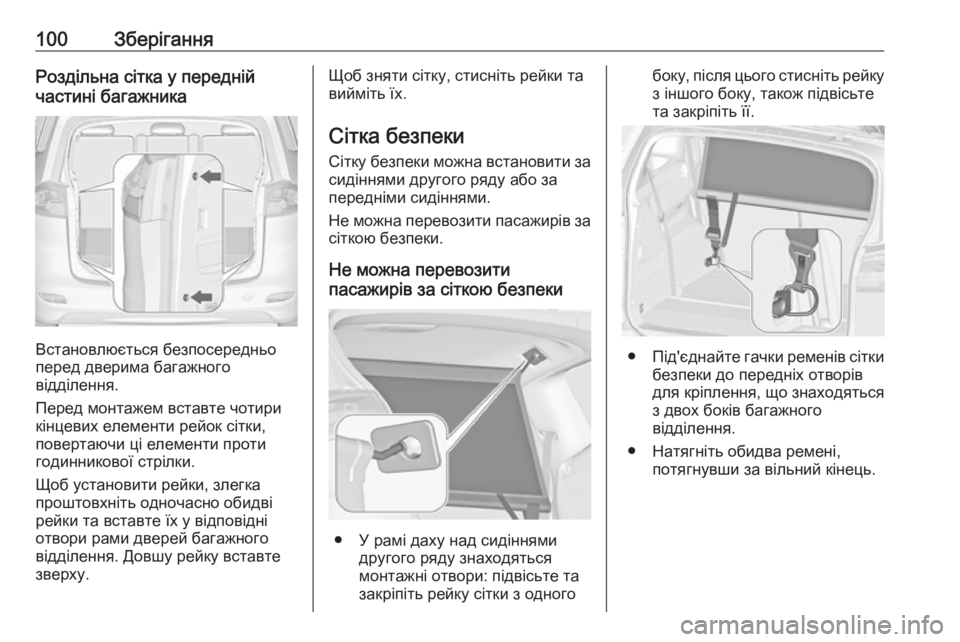

100ЗберіганняРоздільна сітка у передній
частині багажника
Встановлюється безпосередньо
перед дверима багажного
відділення.
Перед монтажем вставте чотири кінцевих елементи рейок сітки,
повертаючи ці елементи проти
годинникової стрілки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори рами дверей багажного
відділення. Довшу рейку вставте
зверху.
Щоб зняти сітку, стисніть рейки та
вийміть їх.
Сітка безпеки
Сітку безпеки можна встановити за сидіннями другого ряду або за
передніми сидіннями.
Не можна перевозити пасажирів за сіткою безпеки.
Не можна перевозити
пасажирів за сіткою безпеки
● У рамі даху над сидіннями другого ряду знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного
боку, після цього стисніть рейку з іншого боку, також підвісьте
та закріпіть її.
● Під'єднайте гачки ременів сітки
безпеки до передніх отворів
для кріплення, що знаходяться
з двох боків багажного
відділення.
● Натягніть обидва ремені, потягнувши за вільний кінець.

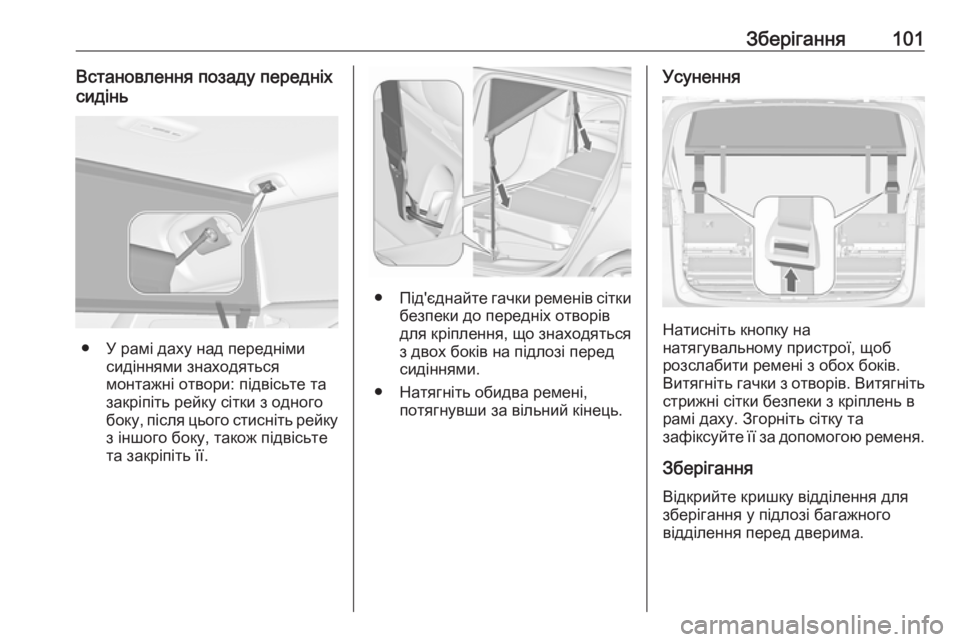

Зберігання101Встановлення позаду передніх
сидінь
● У рамі даху над передніми сидіннями знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного
боку, після цього стисніть рейку з іншого боку, також підвісьтета закріпіть її.
● Під'єднайте гачки ременів сітки
безпеки до передніх отворів
для кріплення, що знаходяться
з двох боків на підлозі перед
сидіннями.
● Натягніть обидва ремені, потягнувши за вільний кінець.
Усунення
Натисніть кнопку на
натягувальному пристрої, щоб
розслабити ремені з обох боків.
Витягніть гачки з отворів. Витягніть
стрижні сітки безпеки з кріплень в
рамі даху. Згорніть сітку та
зафіксуйте її за допомогою ременя.
Зберігання Відкрийте кришку відділення для
зберігання у підлозі багажного
відділення перед дверима.

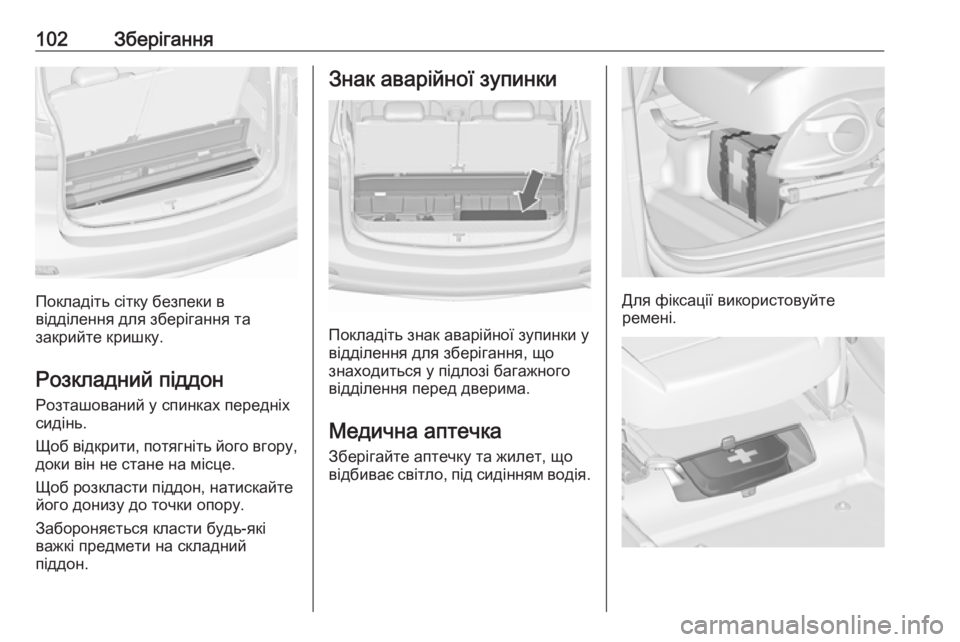

102Зберігання
Покладіть сітку безпеки в
відділення для зберігання та
закрийте кришку.
Розкладний піддон Розташований у спинках передніх
сидінь.
Щоб відкрити, потягніть його вгору,
доки він не стане на місце.
Щоб розкласти піддон, натискайте
його донизу до точки опору.
Забороняється класти будь-які
важкі предмети на складний
піддон.
Знак аварійної зупинки
Покладіть знак аварійної зупинки у
відділення для зберігання, що
знаходиться у підлозі багажного відділення перед дверима.
Медична аптечка
Зберігайте аптечку та жилет, що
відбиває світло, під сидінням водія.
Для фіксації використовуйте
ремені.

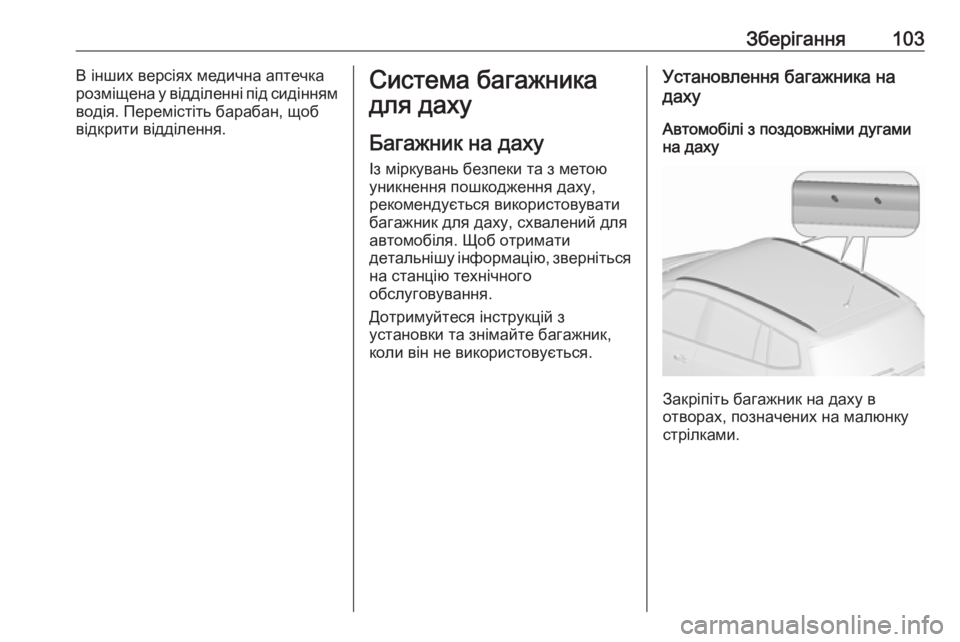

Зберігання103В інших версіях медична аптечка
розміщена у відділенні під сидінням
водія. Перемістіть барабан, щоб
відкрити відділення.Система багажника
для даху
Багажник на даху Із міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію, зверніться на станцію технічного
обслуговування.
Дотримуйтеся інструкцій з
установки та знімайте багажник, коли він не використовується.Установлення багажника на
даху
Автомобілі з поздовжніми дугами
на даху
Закріпіть багажник на даху в
отворах, позначених на малюнку
стрілками.

104ЗберіганняАвтомобілі без поздовжніх дуг на
даху
Щоб зафіксувати багажник на даху,
відкрийте кришки в накладній смузі на даху. Вставте елементи
кріплення в фіксатор, як зображено на ілюстрації.
Інформація про
завантаження
● Важкі предмети в багажному відділенні потрібно
розташовувати ближче до
спинок сидінь. Переконайтеся,
що спинки надійно зафіксовані.
Якщо ви розташовуєте
предмети один на одному, то важчі предмети повинні бути
знизу.
● Зафіксуйте предмети за допомогою пасків із комплекту
кріпильних петель 3 98.
● Зафіксуйте предмети в
багажному відділенні, щоб
запобігти їх ковзанню.
● Вантаж не повинен виступати над верхнім краєм спинок.
● Не кладіть жодні предмети на кришку багажника чи панель
приладів.
● Багаж не має перешкоджати роботі педалей, стоянкового
гальма та важеля селектора
або обмежувати свободу рухів
водія. Не розміщуйте в салоні
незафіксовані предмети.
● Забороняється їздити з відчиненим багажним
відділенням.9 Попередження
Завжди слід перевіряти, чи
надійно складено багаж в
автомобілі. Якщо речі ненадійно закріплено в салоні, вони
можуть призвести до отримання
травми чи пошкодити інші речі або автомобіль.

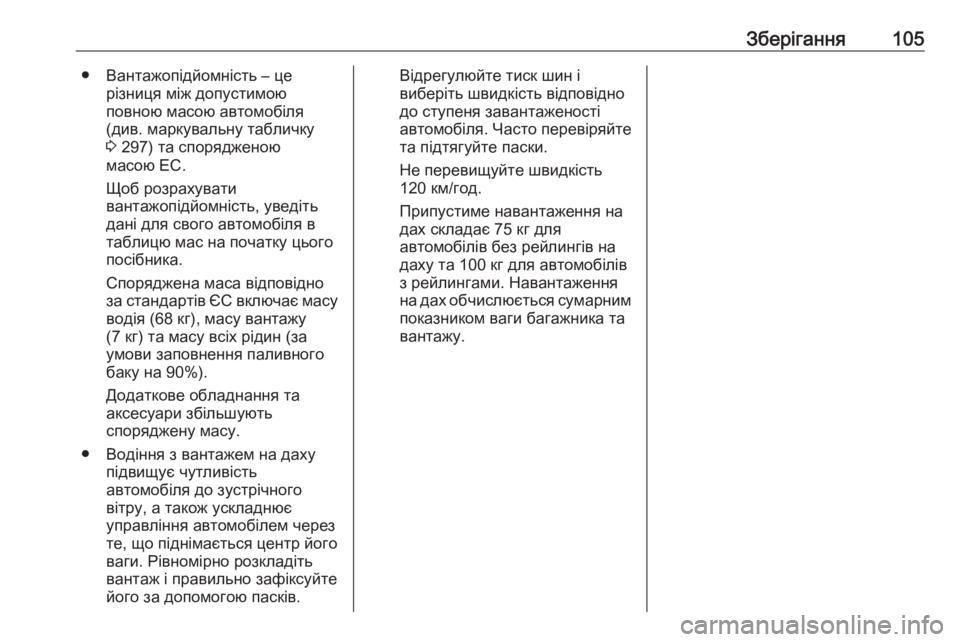

Зберігання105● Вантажопідйомність – церізниця між допустимою
повною масою автомобіля
(див. маркувальну табличку
3 297) та спорядженою
масою EC.
Щоб розрахувати
вантажопідйомність, уведіть дані для свого автомобіля в
таблицю мас на початку цього
посібника.
Споряджена маса відповідно
за стандартів ЄС включає масу водія (68 кг), масу вантажу
(7 кг) та масу всіх рідин (за
умови заповнення паливного
баку на 90%).
Додаткове обладнання та
аксесуари збільшують
споряджену масу.
● Водіння з вантажем на даху підвищує чутливість
автомобіля до зустрічного
вітру, а також ускладнює
управління автомобілем через
те, що піднімається центр його
ваги. Рівномірно розкладіть
вантаж і правильно зафіксуйте
його за допомогою пасків.Відрегулюйте тиск шин і
виберіть швидкість відповідно
до ступеня завантаженості
автомобіля. Часто перевіряйте
та підтягуйте паски.
Не перевищуйте швидкість
120 км/год.
Припустиме навантаження на
дах складає 75 кг для
автомобілів без рейлингів на
даху та 100 кг для автомобілів
з рейлингами. Навантаження
на дах обчислюється сумарним
показником ваги багажника та
вантажу.

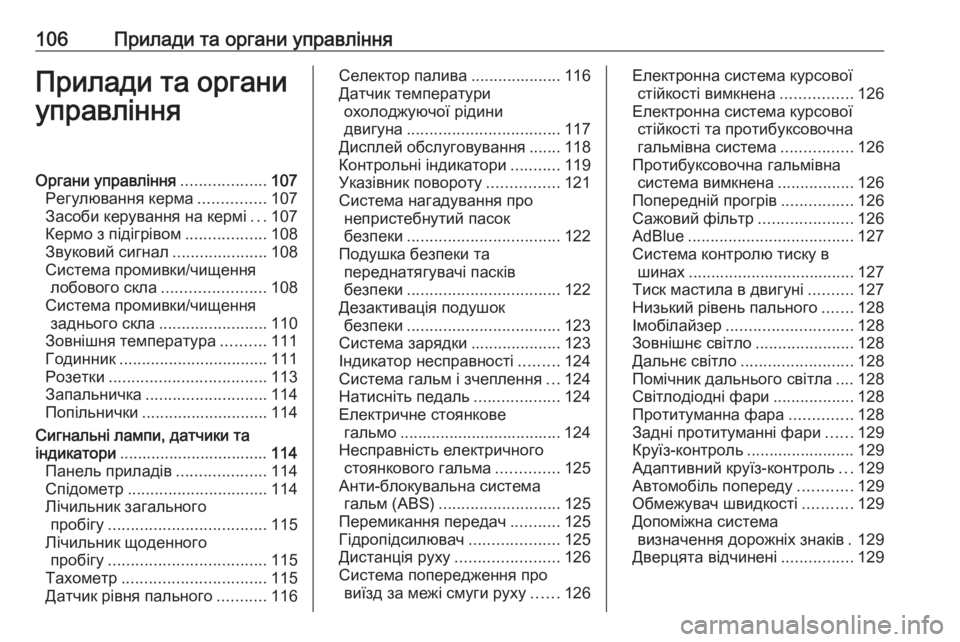

106Прилади та органи управлінняПрилади та органи
управлінняОргани управління ...................107
Регулювання керма ...............107
Засоби керування на кермі ...107
Кермо з підігрівом ..................108
Звуковий сигнал .....................108
Система промивки/чищення лобового скла ....................... 108
Система промивки/чищення заднього скла ........................ 110
Зовнішня температура ..........111
Годинник ................................. 111
Розетки ................................... 113
Запальничка ........................... 114
Попільнички ............................ 114
Сигнальні лампи, датчики та індикатори ................................. 114
Панель приладів ....................114
Спідометр ............................... 114
Лічильник загального пробігу ................................... 115
Лічильник щоденного пробігу ................................... 115
Тахометр ................................ 115
Датчик рівня пального ...........116Селектор палива ....................116
Датчик температури охолоджуючої рідини
двигуна .................................. 117
Дисплей обслуговування ....... 118
Контрольні індикатори ...........119
Указівник повороту ................121
Система нагадування про непристебнутий пасок
безпеки .................................. 122
Подушка безпеки та переднатягувачі пасків
безпеки .................................. 122
Дезактивація подушок безпеки .................................. 123
Система зарядки ....................123
Індикатор несправності .........124
Система гальм і зчеплення ...124
Натисніть педаль ...................124
Електричне стоянкове гальмо .................................... 124
Несправність електричного стоянкового гальма ..............125
Анти-блокувальна система гальм (ABS) ........................... 125
Перемикання передач ...........125
Гідропідсилювач ....................125
Дистанція руху .......................126
Система попередження про виїзд за межі смуги руху ......126Електронна система курсової
стійкості вимкнена ................126
Електронна система курсової стійкості та протибуксовочна
гальмівна система ................126
Протибуксовочна гальмівна система вимкнена .................126
Попередній прогрів ................126
Сажовий фільтр .....................126
AdBlue ..................................... 127
Система контролю тиску в шинах ..................................... 127
Тиск мастила в двигуні ..........127
Низький рівень пального .......128
Імобілайзер ............................ 128
Зовнішнє світло ......................128
Дальнє світло ......................... 128
Помічник дальнього світла .... 128
Світлодіодні фари ..................128
Протитуманна фара ..............128
Задні протитуманні фари ......129
Круїз-контроль ........................ 129
Адаптивний круїз-контроль ...129
Автомобіль попереду ............129
Обмежувач швидкості ...........129
Допоміжна система визначення дорожніх знаків . 129
Дверцята відчинені ................129

Прилади та органи управління107Інформаційні дисплеї...............130
Центр інформації для водіїв . 130
Інформаційний дисплей ........135
Повідомлення автомобіля .......137
Попереджувальні звукові сигнали .................................. 137
Заряд батареї ........................ 138
Персоналізація автомобіля .....138
Телематичні служби ................142
OnStar ..................................... 142Органи управління
Регулювання керма
Розблокуйте важіль, відрегулюйте
кермо, потім натисніть на важіль і
переконайтеся, що він повністю
заблокований.
Не регулюйте кермо під час руху та
у випадку, коли воно заблоковане.
Засоби керування на кермі
Інформаційно-розважальною
системою, деякими допоміжними
системами водія і підключеним
мобільним телефоном можна
керувати за допомогою засобів на
кермі.
Для отримання подальшої
інформації див. посібник
інформаційно-розважальної
системи.
Допоміжні системи водія 3 195.

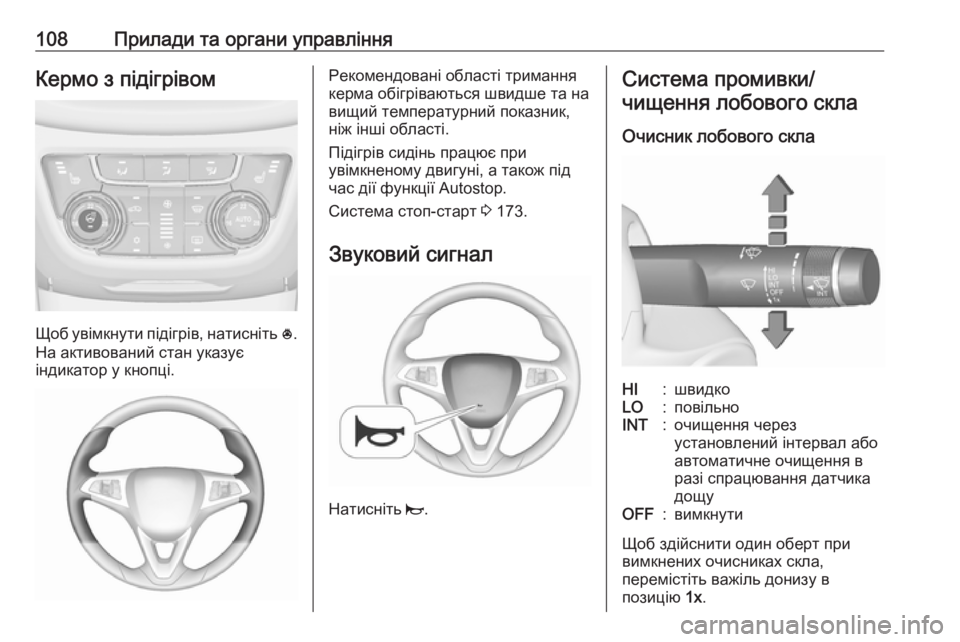

108Прилади та органи управлінняКермо з підігрівом
Щоб увімкнути підігрів, натисніть *.
На активований стан указує
індикатор у кнопці.
Рекомендовані області тримання
керма обігріваються швидше та на
вищий температурний показник,
ніж інші області.
Підігрів сидінь працює при
увімкненому двигуні, а також під час дії функції Autostop.
Система стоп-старт 3 173.
Звуковий сигнал
Натисніть j.
Система промивки/
чищення лобового скла
Очисник лобового склаHI:швидкоLO:повільноINT:очищення через
установлений інтервал або
автоматичне очищення в
разі спрацювання датчика
дощуOFF:вимкнути
Щоб здійснити один оберт при
вимкнених очисниках скла,
перемістіть важіль донизу в
позицію 1x.
