OPEL ZAFIRA C 2017.5 Kezelési útmutató (in Hungarian)

Vezetés és üzemeltetés219

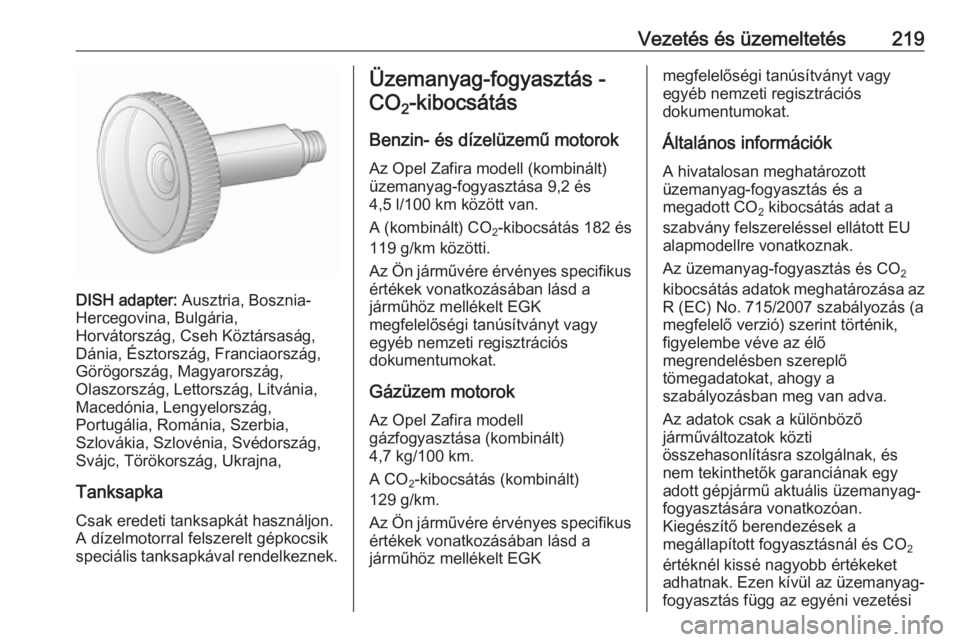

DISH adapter: Ausztria, Bosznia-
Hercegovina, Bulgária,
Horvátország, Cseh Köztársaság,
Dánia, Észtország, Franciaország,
Görögország, Magyarország,
Olaszország, Lettország, Litvánia,
Macedónia, Lengyelország,
Portugália, Románia, Szerbia,
Szlovákia, Szlovénia, Svédország,
Svájc, Törökország, Ukrajna,
Tanksapka
Csak eredeti tanksapkát használjon.
A dízelmotorral felszerelt gépkocsik
speciális tanksapkával rendelkeznek.
Üzemanyag-fogyasztás -
CO 2-kibocsátás
Benzin- és dízelüzemű motorok Az Opel Zafira modell (kombinált)
üzemanyag-fogyasztása 9,2 és
4,5 l/100 km között van.
A (kombinált) CO 2-kibocsátás 182 és
119 g/km közötti.
Az Ön járművére érvényes specifikus
értékek vonatkozásában lásd a
járműhöz mellékelt EGK
megfelelőségi tanúsítványt vagy
egyéb nemzeti regisztrációs
dokumentumokat.
Gázüzem motorok Az Opel Zafira modell
gázfogyasztása (kombinált)
4,7 kg/100 km.
A CO 2-kibocsátás (kombinált)
129 g/km.
Az Ön járművére érvényes specifikus értékek vonatkozásában lásd a
járműhöz mellékelt EGKmegfelelőségi tanúsítványt vagy
egyéb nemzeti regisztrációs
dokumentumokat.
Általános információk
A hivatalosan meghatározott
üzemanyag-fogyasztás és a
megadott CO 2 kibocsátás adat a
szabvány felszereléssel ellátott EU
alapmodellre vonatkoznak.
Az üzemanyag-fogyasztás és CO 2
kibocsátás adatok meghatározása az
R (EC) No. 715/2007 szabályozás (a
megfelelő verzió) szerint történik,
figyelembe véve az élő
megrendelésben szereplő
tömegadatokat, ahogy a
szabályozásban meg van adva.
Az adatok csak a különböző
járműváltozatok közti
összehasonlításra szolgálnak, és
nem tekinthetők garanciának egy
adott gépjármű aktuális üzemanyag-
fogyasztására vonatkozóan.
Kiegészítő berendezések a
megállapított fogyasztásnál és CO 2
értéknél kissé nagyobb értékeket
adhatnak. Ezen kívül az üzemanyag- fogyasztás függ az egyéni vezetési

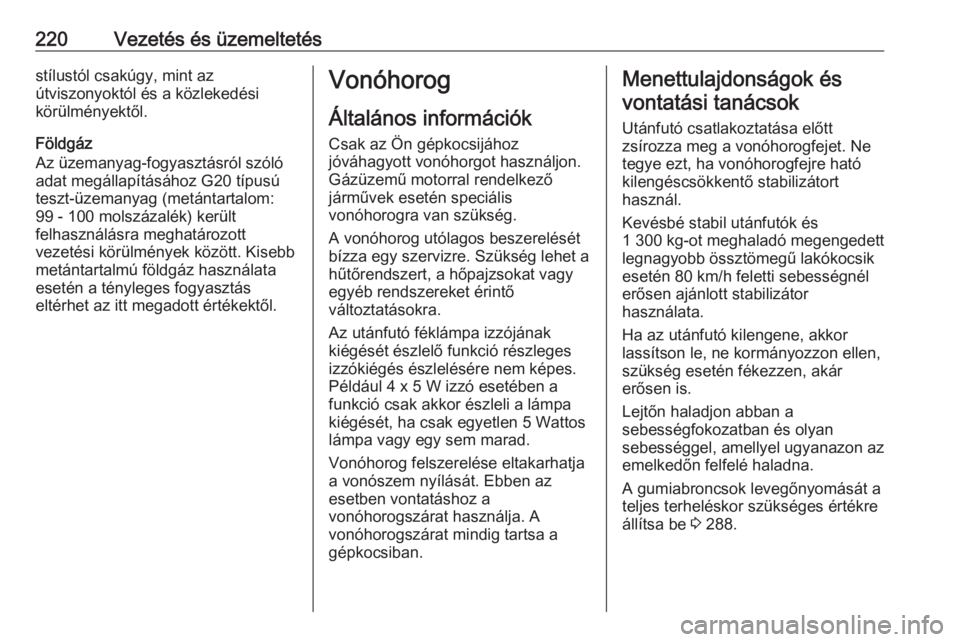

220Vezetés és üzemeltetésstílustól csakúgy, mint az
útviszonyoktól és a közlekedési
körülményektől.
Földgáz
Az üzemanyag-fogyasztásról szóló
adat megállapításához G20 típusú
teszt-üzemanyag (metántartalom: 99 - 100 molszázalék) került
felhasználásra meghatározott
vezetési körülmények között. Kisebb
metántartalmú földgáz használata esetén a tényleges fogyasztás
eltérhet az itt megadott értékektől.Vonóhorog
Általános információk Csak az Ön gépkocsijához
jóváhagyott vonóhorgot használjon.
Gázüzemű motorral rendelkező
járművek esetén speciális
vonóhorogra van szükség.
A vonóhorog utólagos beszerelését
bízza egy szervizre. Szükség lehet a
hűtőrendszert, a hőpajzsokat vagy egyéb rendszereket érintő
változtatásokra.
Az utánfutó féklámpa izzójának
kiégését észlelő funkció részleges
izzókiégés észlelésére nem képes.
Például 4 x 5 W izzó esetében a
funkció csak akkor észleli a lámpa
kiégését, ha csak egyetlen 5 Wattos lámpa vagy egy sem marad.
Vonóhorog felszerelése eltakarhatja
a vonószem nyílását. Ebben az
esetben vontatáshoz a
vonóhorogszárat használja. A
vonóhorogszárat mindig tartsa a
gépkocsiban.Menettulajdonságok és
vontatási tanácsok
Utánfutó csatlakoztatása előtt
zsírozza meg a vonóhorogfejet. Ne
tegye ezt, ha vonóhorogfejre ható
kilengéscsökkentő stabilizátort
használ.
Kevésbé stabil utánfutók és
1 300 kg-ot meghaladó megengedett
legnagyobb össztömegű lakókocsik
esetén 80 km/h feletti sebességnél
erősen ajánlott stabilizátor
használata.
Ha az utánfutó kilengene, akkor
lassítson le, ne kormányozzon ellen,
szükség esetén fékezzen, akár
erősen is.
Lejtőn haladjon abban a
sebességfokozatban és olyan
sebességgel, amellyel ugyanazon az
emelkedőn felfelé haladna.
A gumiabroncsok levegőnyomását a
teljes terheléskor szükséges értékre
állítsa be 3 288.

Vezetés és üzemeltetés221Utánfutó vontatás
Utánfutó terhelés A megengedett utánfutó-terhelés a
gépkocsitól és a motortól függő
maximális érték, amit nem szabad
túllépni. A valós utánfutó-terhelés az
utánfutó össztömegének és a
felkapcsolt vontatmány vonóhorog-
fejterhelésének a különbsége.
A gépkocsijára vonatkozó
megengedett utánfutó-terhelés
adatait a gépkocsi hivatalos
okmányai tartalmazzák.
Általánosságban legfeljebb 12%-os
emelkedőig érvényesek a megadott
értékek.
A megengedett utánfutó-terhelés a
meghatározott emelkedésig és
tengerszint feletti magasságig
érvényes. Magasság emelkedésével
az alacsonyabb levegősűrűség miatt
csökken a motor teljesítménye, így a
gépkocsi kapaszkodóképessége is.
Ezért minden 1000 m
magasságnövekedésnél 10%-kal csökken a megengedett vontatmány- terhelés. Enyhe emelkedő esetén(kisebb mint 8%, pl. autópályán), nem
kell a vontatmány tömegét
csökkenteni.
A megengedett vontatmány-
össztömeget nem szabad túllépni. Ez a tömegérték az azonosító táblán
található 3 277.
Függőleges vonóhorog terhelés
A függőleges vonóhorogfej-terhelés
az utánfutó által a vonóhorogra
kifejtett terhelés. Nagyságát az
utánfutó rakodásakor a
súlyelosztással lehet befolyásolni.
A maximálisan engedélyezett
függőleges vonóhorogfej-terhelés
értéke (75 kg) a vonószerkezet
azonosító tábláján és a gépkocsi irataiban szerepel.
Megjegyzés
B16DTH, B16DTJ, B20DTH és
B20DTJ motorok: A felszereltségtől függően, a legnagyobb
megengedett függőleges
vonóhorog-terhelés 75 kg vagy
60 kg lehet.Mindig, de főként nehéz utánfutók
esetében igyekezzen elérni a
maximális fejterhelést. A függőleges
vonóhorogfej-terhelés soha nem
lehet 25 kg-nál kevesebb.
Hátsó tengely terhelésUtánfutó vontatásakor és teljesen
megterhelt vontató gépkocsi esetén,
a megengedett hátsótengely-
terhelést (lásd az azonosító táblán
vagy a gépkocsi dokumentumaiban) 60 kg-mal, a megengedett
legnagyobb össztömeget 60 kg-mal
túl lehet lépni. Ha a megengedett
hátsótengely-terhelést túllépi, az
engedélyezett maximális sebesség
100 km/h.
VonóhorogFigyelem!
Utánfutó nélküli használatkor szerelje le a vonóhorogszárat.

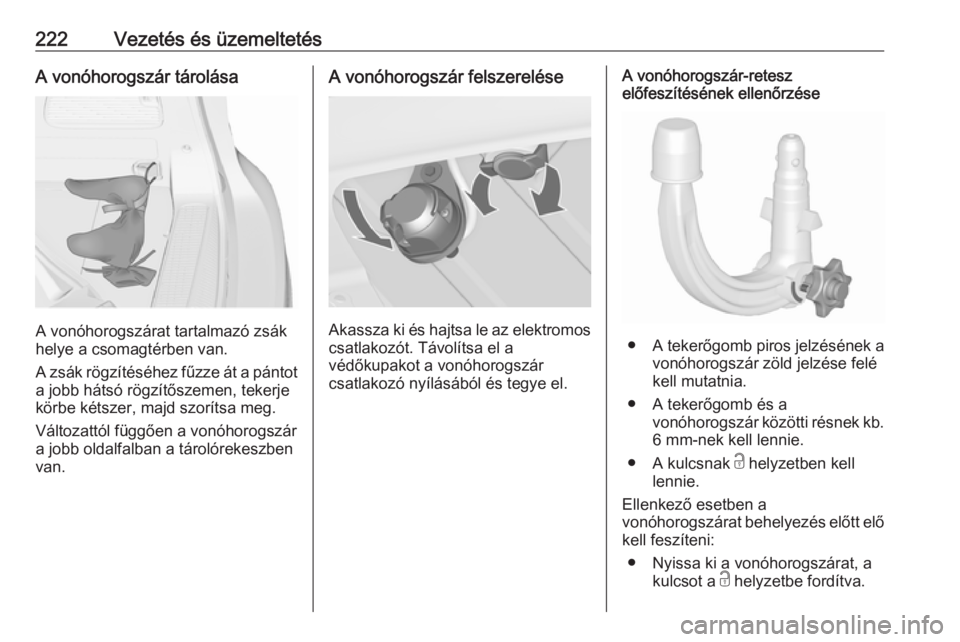

222Vezetés és üzemeltetésA vonóhorogszár tárolása
A vonóhorogszárat tartalmazó zsák
helye a csomagtérben van.
A zsák rögzítéséhez fűzze át a pántot
a jobb hátsó rögzítőszemen, tekerje
körbe kétszer, majd szorítsa meg.
Változattól függően a vonóhorogszár
a jobb oldalfalban a tárolórekeszben van.
A vonóhorogszár felszerelése
Akassza ki és hajtsa le az elektromos
csatlakozót. Távolítsa el a
védőkupakot a vonóhorogszár
csatlakozó nyílásából és tegye el.
A vonóhorogszár-retesz
előfeszítésének ellenőrzése
● A tekerőgomb piros jelzésének a
vonóhorogszár zöld jelzése felé
kell mutatnia.
● A tekerőgomb és a vonóhorogszár közötti résnek kb.6 mm-nek kell lennie.
● A kulcsnak c helyzetben kell
lennie.
Ellenkező esetben a
vonóhorogszárat behelyezés előtt elő
kell feszíteni:
● Nyissa ki a vonóhorogszárat, a kulcsot a c helyzetbe fordítva.

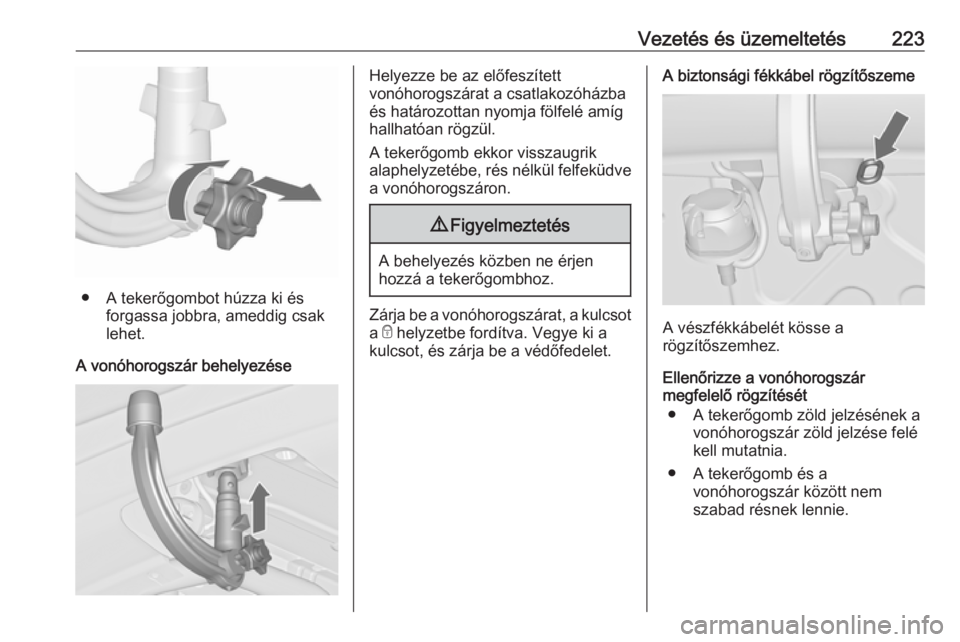

Vezetés és üzemeltetés223
● A tekerőgombot húzza ki ésforgassa jobbra, ameddig csaklehet.
A vonóhorogszár behelyezése
Helyezze be az előfeszített
vonóhorogszárat a csatlakozóházba és határozottan nyomja fölfelé amíg
hallhatóan rögzül.
A tekerőgomb ekkor visszaugrik
alaphelyzetébe, rés nélkül felfeküdve
a vonóhorogszáron.9 Figyelmeztetés
A behelyezés közben ne érjen
hozzá a tekerőgombhoz.
Zárja be a vonóhorogszárat, a kulcsot
a e helyzetbe fordítva. Vegye ki a
kulcsot, és zárja be a védőfedelet.
A biztonsági fékkábel rögzítőszeme
A vészfékkábelét kösse a
rögzítőszemhez.
Ellenőrizze a vonóhorogszár
megfelelő rögzítését
● A tekerőgomb zöld jelzésének a vonóhorogszár zöld jelzése felé
kell mutatnia.
● A tekerőgomb és a vonóhorogszár között nem
szabad résnek lennie.

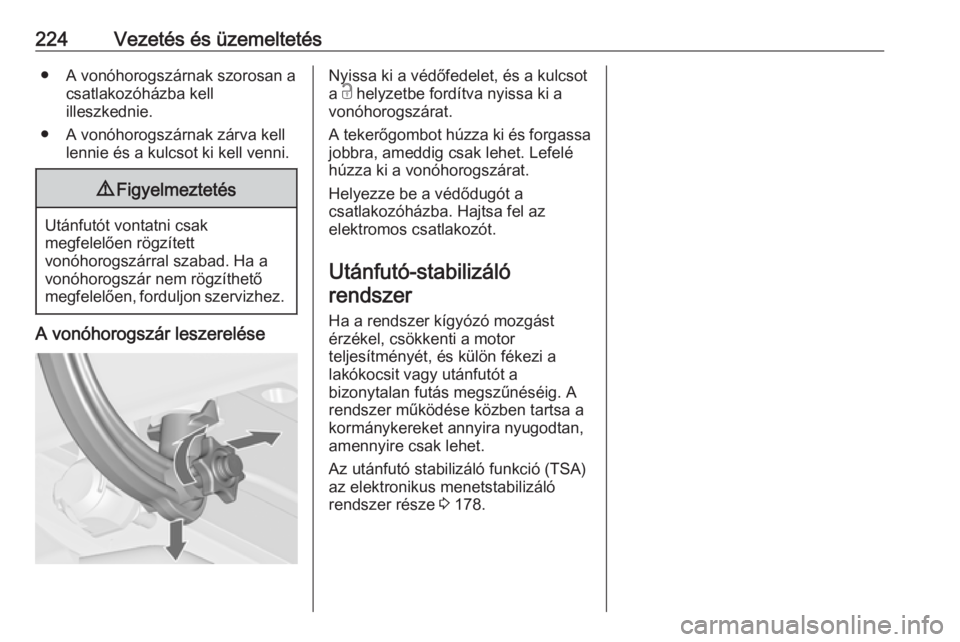

224Vezetés és üzemeltetés● A vonóhorogszárnak szorosan acsatlakozóházba kell
illeszkednie.
● A vonóhorogszárnak zárva kell lennie és a kulcsot ki kell venni.9Figyelmeztetés
Utánfutót vontatni csak
megfelelően rögzített
vonóhorogszárral szabad. Ha a
vonóhorogszár nem rögzíthető
megfelelően, forduljon szervizhez.
A vonóhorogszár leszerelése
Nyissa ki a védőfedelet, és a kulcsot
a c helyzetbe fordítva nyissa ki a
vonóhorogszárat.
A tekerőgombot húzza ki és forgassa
jobbra, ameddig csak lehet. Lefelé húzza ki a vonóhorogszárat.
Helyezze be a védődugót a
csatlakozóházba. Hajtsa fel az
elektromos csatlakozót.
Utánfutó-stabilizáló rendszer
Ha a rendszer kígyózó mozgást
érzékel, csökkenti a motor
teljesítményét, és külön fékezi a
lakókocsit vagy utánfutót a
bizonytalan futás megszűnéséig. A
rendszer működése közben tartsa a
kormánykereket annyira nyugodtan,
amennyire csak lehet.
Az utánfutó stabilizáló funkció (TSA)
az elektronikus menetstabilizáló
rendszer része 3 178.

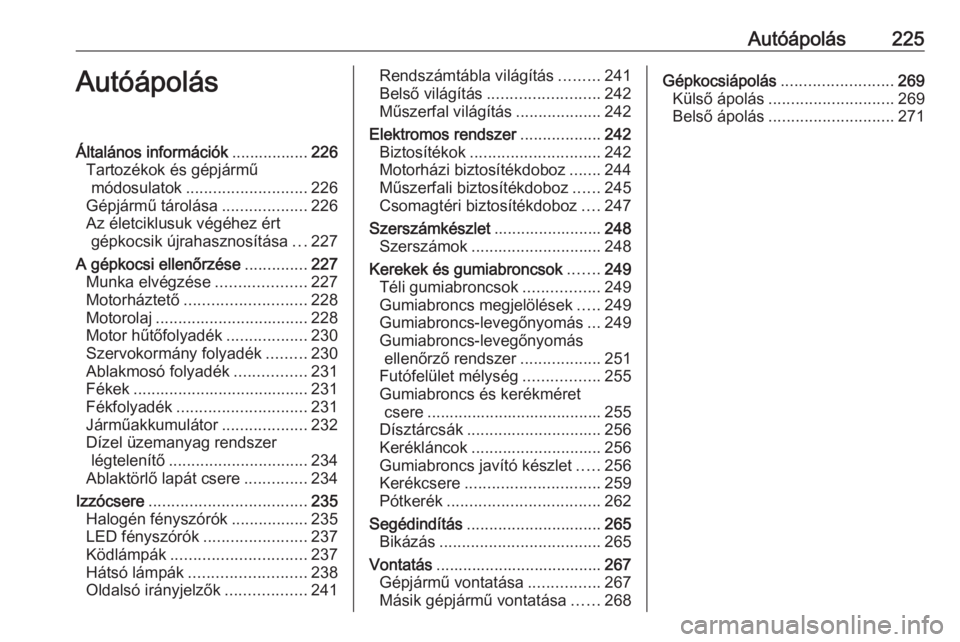

Autóápolás225AutóápolásÁltalános információk.................226
Tartozékok és gépjármű módosulatok ........................... 226
Gépjármű tárolása ...................226
Az életciklusuk végéhez ért gépkocsik újrahasznosítása ...227
A gépkocsi ellenőrzése ..............227
Munka elvégzése ....................227
Motorháztető ........................... 228
Motorolaj .................................. 228
Motor hűtőfolyadék ..................230
Szervokormány folyadék .........230
Ablakmosó folyadék ................231
Fékek ....................................... 231
Fékfolyadék ............................. 231
Járműakkumulátor ...................232
Dízel üzemanyag rendszer légtelenítő ............................... 234
Ablaktörlő lapát csere ..............234
Izzócsere ................................... 235
Halogén fényszórók .................235
LED fényszórók .......................237
Ködlámpák .............................. 237
Hátsó lámpák .......................... 238
Oldalsó irányjelzők ..................241Rendszámtábla világítás .........241
Belső világítás ......................... 242
Műszerfal világítás ...................242
Elektromos rendszer ..................242
Biztosítékok ............................. 242
Motorházi biztosítékdoboz .......244
Műszerfali biztosítékdoboz ......245
Csomagtéri biztosítékdoboz ....247
Szerszámkészlet ........................248
Szerszámok ............................. 248
Kerekek és gumiabroncsok .......249
Téli gumiabroncsok .................249
Gumiabroncs megjelölések .....249
Gumiabroncs-levegőnyomás ...249
Gumiabroncs-levegőnyomás ellenőrző rendszer ..................251
Futófelület mélység .................255
Gumiabroncs és kerékméret csere ....................................... 255
Dísztárcsák .............................. 256
Kerékláncok ............................. 256
Gumiabroncs javító készlet .....256
Kerékcsere .............................. 259
Pótkerék .................................. 262
Segédindítás .............................. 265
Bikázás .................................... 265
Vontatás ..................................... 267
Gépjármű vontatása ................267
Másik gépjármű vontatása ......268Gépkocsiápolás .........................269
Külső ápolás ............................ 269
Belső ápolás ............................ 271

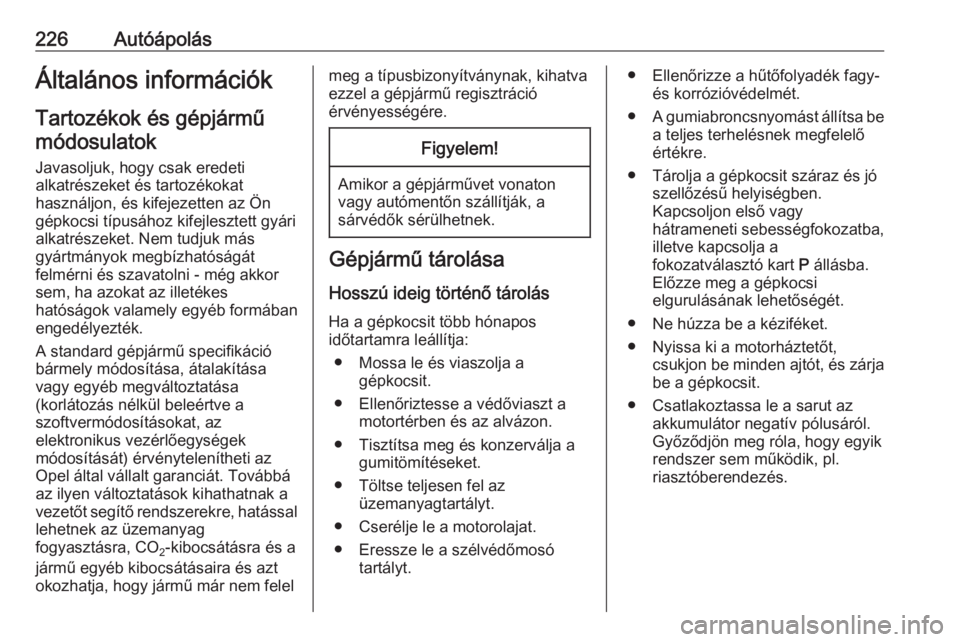

226AutóápolásÁltalános információk
Tartozékok és gépjármű módosulatok
Javasoljuk, hogy csak eredeti
alkatrészeket és tartozékokat
használjon, és kifejezetten az Ön
gépkocsi típusához kifejlesztett gyári
alkatrészeket. Nem tudjuk más
gyártmányok megbízhatóságát
felmérni és szavatolni - még akkor
sem, ha azokat az illetékes
hatóságok valamely egyéb formában
engedélyezték.
A standard gépjármű specifikáció bármely módosítása, átalakítása
vagy egyéb megváltoztatása
(korlátozás nélkül beleértve a
szoftvermódosításokat, az
elektronikus vezérlőegységek
módosítását) érvénytelenítheti az Opel által vállalt garanciát. Továbbá
az ilyen változtatások kihathatnak a vezetőt segítő rendszerekre, hatással
lehetnek az üzemanyag
fogyasztásra, CO 2-kibocsátásra és a
jármű egyéb kibocsátásaira és azt
okozhatja, hogy jármű már nem felelmeg a típusbizonyítványnak, kihatva
ezzel a gépjármű regisztráció
érvényességére.Figyelem!
Amikor a gépjárművet vonaton vagy autómentőn szállítják, a
sárvédők sérülhetnek.
Gépjármű tárolása
Hosszú ideig történő tárolás Ha a gépkocsit több hónapos
időtartamra leállítja:
● Mossa le és viaszolja a gépkocsit.
● Ellenőriztesse a védőviaszt a motortérben és az alvázon.
● Tisztítsa meg és konzerválja a gumitömítéseket.
● Töltse teljesen fel az üzemanyagtartályt.
● Cserélje le a motorolajat.
● Eressze le a szélvédőmosó tartályt.
● Ellenőrizze a hűtőfolyadék fagy- és korrózióvédelmét.
● A gumiabroncsnyomást állítsa be
a teljes terhelésnek megfelelő
értékre.
● Tárolja a gépkocsit száraz és jó szellőzésű helyiségben.
Kapcsoljon első vagy
hátrameneti sebességfokozatba,
illetve kapcsolja a
fokozatválasztó kart P állásba.
Előzze meg a gépkocsi
elgurulásának lehetőségét.
● Ne húzza be a kéziféket.
● Nyissa ki a motorháztetőt, csukjon be minden ajtót, és zárjabe a gépkocsit.
● Csatlakoztassa le a sarut az akkumulátor negatív pólusáról.
Győződjön meg róla, hogy egyik
rendszer sem működik, pl.
riasztóberendezés.

Autóápolás227A gépkocsi ismételt üzembe
helyezése
Amikor a gépkocsit újra üzembe
helyezi:
● Csatlakoztassa a negatív pólus saruját a gépkocsi
akkumulátorára. Aktivizálja az
elektromos ablakemelő
elektronikáját.
● Ellenőrizze a gumiabroncsnyomást.
● Töltse fel a szélvédőmosó- folyadék tartályt.
● Ellenőrizze a motorolajszintet.
● Ellenőrizze a hűtőfolyadék- szintet.
● Mivel az AdBlue tartóssága két évre korlátozódik, a folyadékot ki
kell cserélni, ha túl régi. Kérjen segítséget egy szerviztől.
● Szerelje fel a rendszámtáblát.Az életciklusuk végéhez ért
gépkocsik újrahasznosítása
A gépkocsi újrahasznosító
központokról és az életciklusuk
végéhez ért gépkocsik
újrahasznosításáról internetes
honlapunkon tájékozódhat, ahol erre
jogilag szükség van. Csak
jóváhagyással rendelkező
újrahasznosító központra bízza ezt a
munkát.
A gázüzemű gépkocsikat csak erre
felhatalmazott szervizközpontban
lehet újrahasznosítani.A gépkocsi ellenőrzése
Munka elvégzése9 Figyelmeztetés
Csak kikapcsolt gyújtásnál
végezzen ellenőrzéseket a
motortérben.
A hűtőventilátor még kikapcsolt
gyújtásnál is elindulhat.

228Autóápolás9Veszély
A gyújtásrendszer nagyon magas
feszültséggel működik. Ne érintse
meg.
Motorháztető
Nyitás
Húzza meg a kioldókart, majd
engedje vissza eredeti helyzetébe.
Mozdítsa a biztonsági reteszt oldalra
a jármű bal oldala felé és nyissa ki a
motortérfedelet.
A motorháztetőt egy emelő tartja
automatikusan nyitva.
Ha Autostop közben a motorháztető
nyitva van, a motor, biztonsági
okokból, automatikusan újraindul.
Zárás
A motorháztető lecsukása előtt
nyomja vissza a kitámasztó rudat a
tartójába.
Engedje le a motorháztetőt, és hagyja a reteszre esni alacsony
magasságból (20-25 cm).
Ellenőrizze, hogy a motorháztető
megfelelően bezáródott.Figyelem!
Ne nyomja a motorháztetőt a reteszbe, hogy elkerülje a
horpadásokat.
Motorolaj
A motor károsodásának megelőzése
érdekében rendszeresen ellenőrizze
a motorolaj szintet. Csak megfelelő
minőségű motorolajat használjon.
Javasolt üzemeltetési folyadékok és kenőanyagok 3 274.
A maximális motorolaj-fogyasztás 0,6 liter / 1000 km.
Ellenőrzéskor a gépkocsi álljon
vízszintes felületen. A motornak
üzemi hőmérsékleten kell lennie, és
legalább öt perce legyen leállítva.
Húzza ki a szintjelző pálcát, törölje
tisztára, helyezze vissza ütközésig,
húzza ki és olvassa le az olajszintet.
