OPEL ZAFIRA C 2017.5 Kezelési útmutató (in Hungarian)

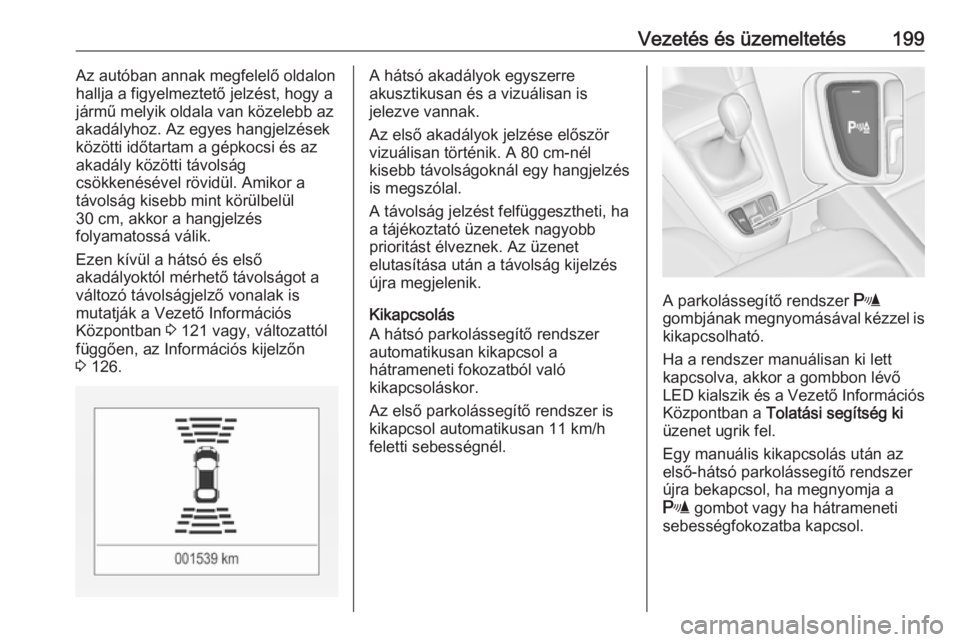

Vezetés és üzemeltetés199Az autóban annak megfelelő oldalon
hallja a figyelmeztető jelzést, hogy a jármű melyik oldala van közelebb az
akadályhoz. Az egyes hangjelzések
közötti időtartam a gépkocsi és az
akadály közötti távolság
csökkenésével rövidül. Amikor a
távolság kisebb mint körülbelül
30 cm, akkor a hangjelzés
folyamatossá válik.
Ezen kívül a hátsó és első
akadályoktól mérhető távolságot a
változó távolságjelző vonalak is
mutatják a Vezető Információs
Központban 3 121 vagy, változattól
függően, az Információs kijelzőn
3 126.A hátsó akadályok egyszerre
akusztikusan és a vizuálisan is
jelezve vannak.
Az első akadályok jelzése először vizuálisan történik. A 80 cm-nél
kisebb távolságoknál egy hangjelzés is megszólal.
A távolság jelzést felfüggesztheti, ha
a tájékoztató üzenetek nagyobb
prioritást élveznek. Az üzenet
elutasítása után a távolság kijelzés
újra megjelenik.
Kikapcsolás
A hátsó parkolássegítő rendszer
automatikusan kikapcsol a
hátrameneti fokozatból való
kikapcsoláskor.
Az első parkolássegítő rendszer is
kikapcsol automatikusan 11 km/h
feletti sebességnél.
A parkolássegítő rendszer r
gombjának megnyomásával kézzel is kikapcsolható.
Ha a rendszer manuálisan ki lett
kapcsolva, akkor a gombbon lévő
LED kialszik és a Vezető Információs
Központban a Tolatási segítség ki
üzenet ugrik fel.
Egy manuális kikapcsolás után az
első-hátsó parkolássegítő rendszer
újra bekapcsol, ha megnyomja a
r gombot vagy ha hátrameneti
sebességfokozatba kapcsol.

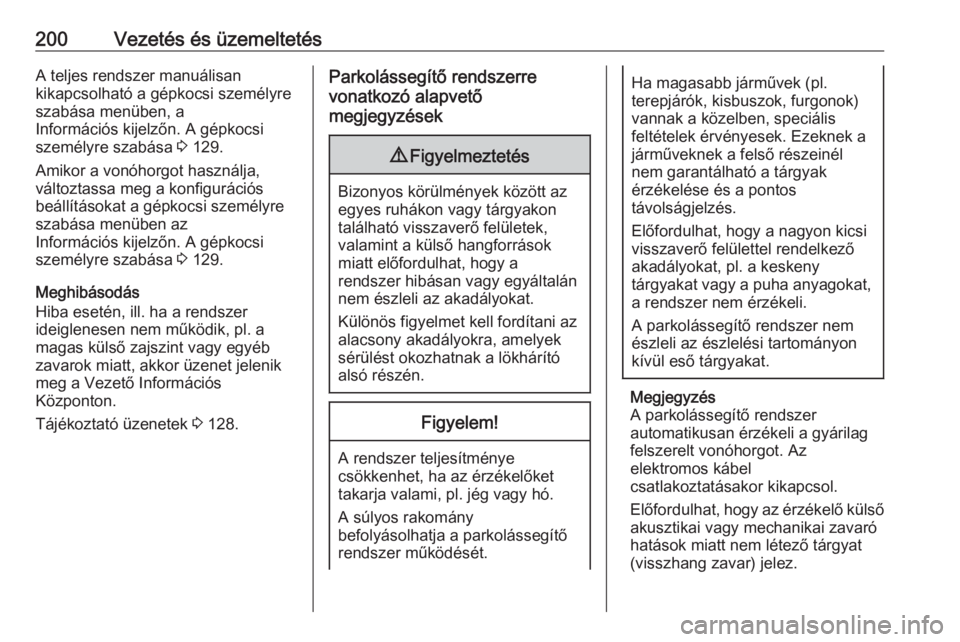

200Vezetés és üzemeltetésA teljes rendszer manuálisan
kikapcsolható a gépkocsi személyre
szabása menüben, a
Információs kijelzőn. A gépkocsi
személyre szabása 3 129.
Amikor a vonóhorgot használja,
változtassa meg a konfigurációs
beállításokat a gépkocsi személyre
szabása menüben az
Információs kijelzőn. A gépkocsi
személyre szabása 3 129.
Meghibásodás
Hiba esetén, ill. ha a rendszer
ideiglenesen nem működik, pl. a
magas külső zajszint vagy egyéb
zavarok miatt, akkor üzenet jelenik
meg a Vezető Információs
Központon.
Tájékoztató üzenetek 3 128.Parkolássegítő rendszerre
vonatkozó alapvető
megjegyzések9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.
Figyelem!
A rendszer teljesítménye csökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Ha magasabb járművek (pl.
terepjárók, kisbuszok, furgonok) vannak a közelben, speciális
feltételek érvényesek. Ezeknek a
járműveknek a felső részeinél
nem garantálható a tárgyak
érzékelése és a pontos
távolságjelzés.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, pl. a keskeny
tárgyakat vagy a puha anyagokat, a rendszer nem érzékeli.
A parkolássegítő rendszer nem
észleli az észlelési tartományon
kívül eső tárgyakat.
Megjegyzés
A parkolássegítő rendszer
automatikusan érzékeli a gyárilag
felszerelt vonóhorgot. Az
elektromos kábel
csatlakoztatásakor kikapcsol.
Előfordulhat, hogy az érzékelő külső
akusztikai vagy mechanikai zavaró
hatások miatt nem létező tárgyat (visszhang zavar) jelez.

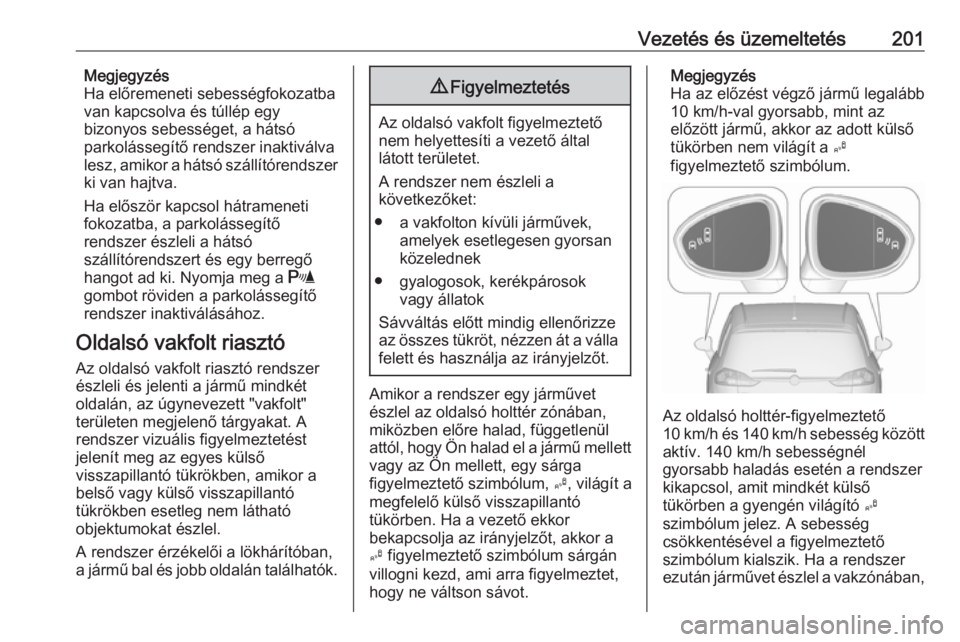

Vezetés és üzemeltetés201Megjegyzés
Ha előremeneti sebességfokozatba
van kapcsolva és túllép egy
bizonyos sebességet, a hátsó
parkolássegítő rendszer inaktiválva
lesz, amikor a hátsó szállítórendszer
ki van hajtva.
Ha először kapcsol hátrameneti
fokozatba, a parkolássegítő
rendszer észleli a hátsó
szállítórendszert és egy berregő
hangot ad ki. Nyomja meg a r
gombot röviden a parkolássegítő
rendszer inaktiválásához.
Oldalsó vakfolt riasztó Az oldalsó vakfolt riasztó rendszer
észleli és jelenti a jármű mindkét
oldalán, az úgynevezett "vakfolt"
területen megjelenő tárgyakat. A
rendszer vizuális figyelmeztetést
jelenít meg az egyes külső
visszapillantó tükrökben, amikor a
belső vagy külső visszapillantó
tükrökben esetleg nem látható
objektumokat észlel.
A rendszer érzékelői a lökhárítóban,
a jármű bal és jobb oldalán találhatók.9 Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
● a vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek
● gyalogosok, kerékpárosok vagy állatok
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer egy járművet
észlel az oldalsó holttér zónában,
miközben előre halad, függetlenül
attól, hogy Ön halad el a jármű mellett
vagy az Ön mellett, egy sárga
figyelmeztető szimbólum, B, világít a
megfelelő külső visszapillantó
tükörben. Ha a vezető ekkor
bekapcsolja az irányjelzőt, akkor a
B figyelmeztető szimbólum sárgán
villogni kezd, ami arra figyelmeztet,
hogy ne váltson sávot.
Megjegyzés
Ha az előzést végző jármű legalább
10 km/h-val gyorsabb, mint az
előzött jármű, akkor az adott külső tükörben nem világít a B
figyelmeztető szimbólum.
Az oldalsó holttér-figyelmeztető
10 km/h és 140 km/h sebesség között aktív. 140 km/h sebességnél
gyorsabb haladás esetén a rendszer
kikapcsol, amit mindkét külső
tükörben a gyengén világító B
szimbólum jelez. A sebesség
csökkentésével a figyelmeztető
szimbólum kialszik. Ha a rendszer
ezután járművet észlel a vakzónában,

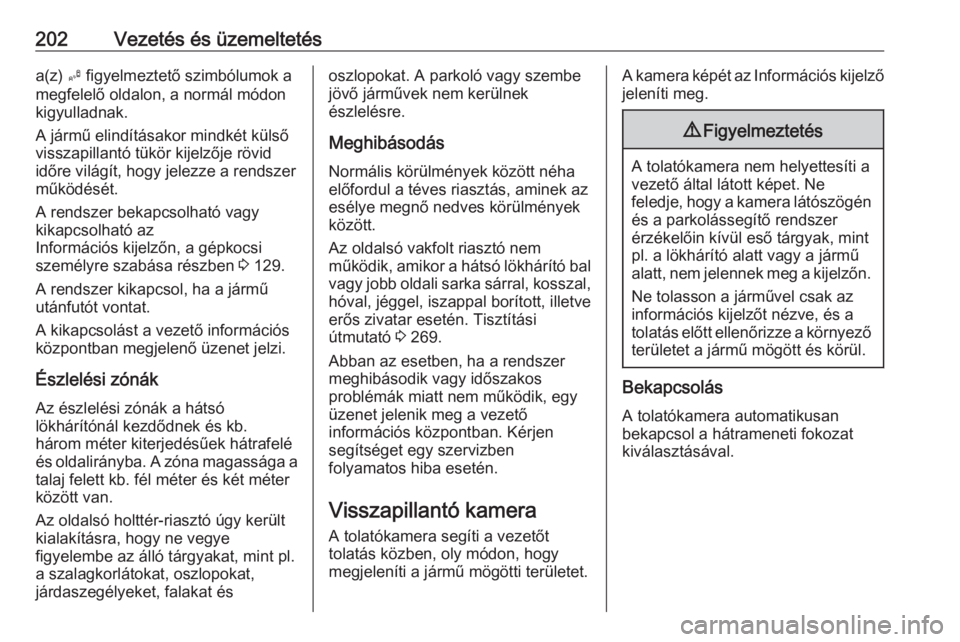

202Vezetés és üzemeltetésa(z) B figyelmeztető szimbólumok a
megfelelő oldalon, a normál módon
kigyulladnak.
A jármű elindításakor mindkét külső
visszapillantó tükör kijelzője rövid
időre világít, hogy jelezze a rendszer
működését.
A rendszer bekapcsolható vagy
kikapcsolható az
Információs kijelzőn, a gépkocsi
személyre szabása részben 3 129.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.
Észlelési zónák
Az észlelési zónák a hátsó
lökhárítónál kezdődnek és kb.
három méter kiterjedésűek hátrafelé
és oldalirányba. A zóna magassága a
talaj felett kb. fél méter és két méter
között van.
Az oldalsó holttér-riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint pl.
a szalagkorlátokat, oszlopokat,
járdaszegélyeket, falakat ésoszlopokat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.
Meghibásodás Normális körülmények között néhaelőfordul a téves riasztás, aminek az esélye megnő nedves körülményekközött.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal
vagy jobb oldali sarka sárral, kosszal,
hóval, jéggel, iszappal borított, illetve
erős zivatar esetén. Tisztítási
útmutató 3 269.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a vezető
információs központban. Kérjen
segítséget egy szervizben
folyamatos hiba esetén.
Visszapillantó kamera
A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.A kamera képét az Információs kijelző
jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a parkolássegítő rendszer
érzékelőin kívül eső tárgyak, mint
pl. a lökhárító alatt vagy a jármű
alatt, nem jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a környező területet a jármű mögött és körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.

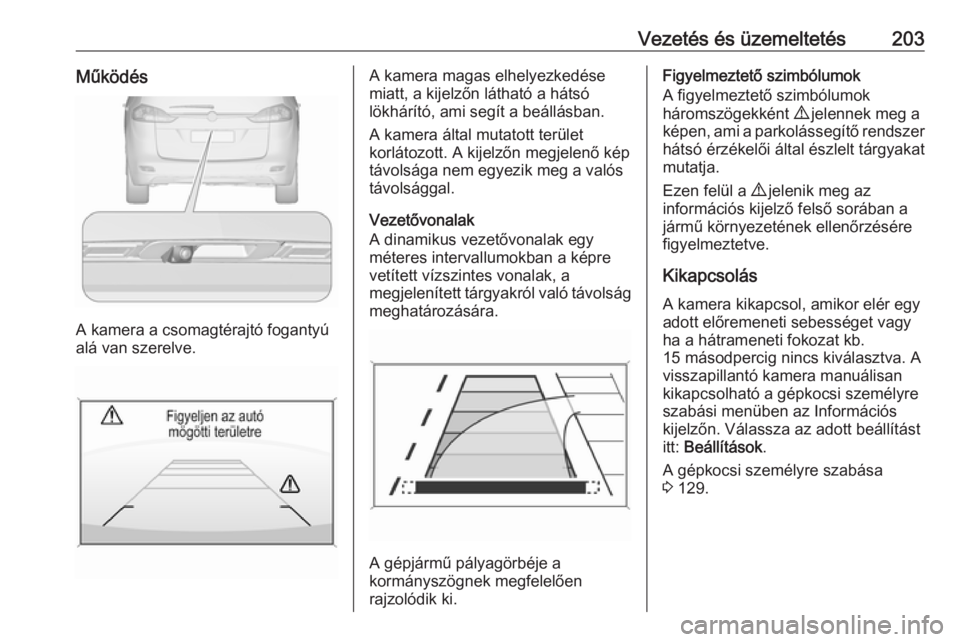

Vezetés és üzemeltetés203Működés
A kamera a csomagtérajtó fogantyú
alá van szerelve.
A kamera magas elhelyezkedése
miatt, a kijelzőn látható a hátsó
lökhárító, ami segít a beállásban.
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép
távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak egy
méteres intervallumokban a képre
vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.
A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, ami a parkolássegítő rendszer hátsó érzékelői által észlelt tárgyakat
mutatja.
Ezen felül a 9 jelenik meg az
információs kijelző felső sorában a
jármű környezetének ellenőrzésére
figyelmeztetve.
Kikapcsolás
A kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy
ha a hátrameneti fokozat kb.
15 másodpercig nincs kiválasztva. A
visszapillantó kamera manuálisan
kikapcsolható a gépkocsi személyre
szabási menüben az Információs
kijelzőn. Válassza az adott beállítást
itt: Beállítások .
A gépkocsi személyre szabása
3 129.

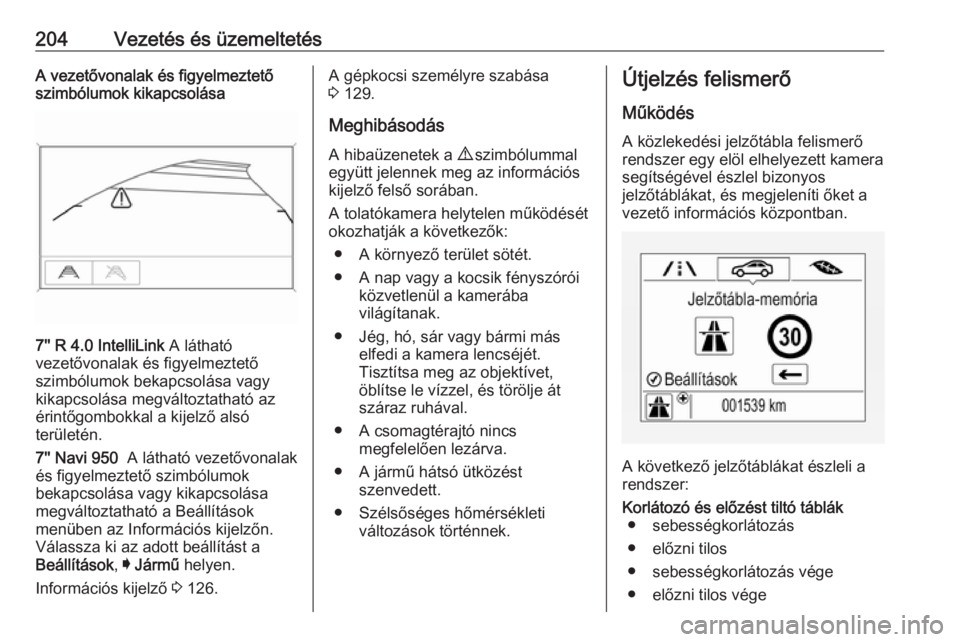

204Vezetés és üzemeltetésA vezetővonalak és figyelmeztető
szimbólumok kikapcsolása
7'' R 4.0 IntelliLink A látható
vezetővonalak és figyelmeztető
szimbólumok bekapcsolása vagy kikapcsolása megváltoztatható azérintőgombokkal a kijelző alsó
területén.
7'' Navi 950 A látható vezetővonalak
és figyelmeztető szimbólumok
bekapcsolása vagy kikapcsolása
megváltoztatható a Beállítások
menüben az Információs kijelzőn.
Válassza ki az adott beállítást a
Beállítások , I Jármű helyen.
Információs kijelző 3 126.
A gépkocsi személyre szabása
3 129.
Meghibásodás A hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs kijelző felső sorában.
A tolatókamera helytelen működését
okozhatják a következők:
● A környező terület sötét.
● A nap vagy a kocsik fényszórói közvetlenül a kamerába
világítanak.
● Jég, hó, sár vagy bármi más elfedi a kamera lencséjét.
Tisztítsa meg az objektívet,
öblítse le vízzel, és törölje át
száraz ruhával.
● A csomagtérajtó nincs megfelelően lezárva.
● A jármű hátsó ütközést szenvedett.
● Szélsőséges hőmérsékleti változások történnek.Útjelzés felismerő
Működés A közlekedési jelzőtábla felismerőrendszer egy elöl elhelyezett kamera
segítségével észlel bizonyos
jelzőtáblákat, és megjeleníti őket a
vezető információs központban.
A következő jelzőtáblákat észleli a
rendszer:
Korlátozó és előzést tiltó táblák ● sebességkorlátozás
● előzni tilos
● sebességkorlátozás vége
● előzni tilos vége

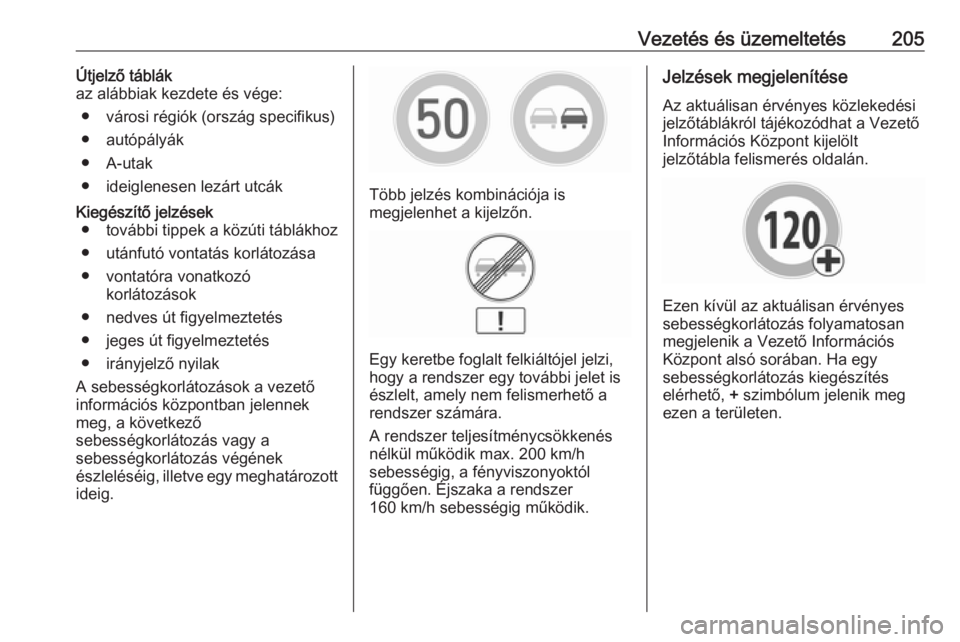

Vezetés és üzemeltetés205Útjelző táblák
az alábbiak kezdete és vége:
● városi régiók (ország specifikus)● autópályák
● A-utak
● ideiglenesen lezárt utcákKiegészítő jelzések ● további tippek a közúti táblákhoz
● utánfutó vontatás korlátozása
● vontatóra vonatkozó korlátozások
● nedves út figyelmeztetés
● jeges út figyelmeztetés
● irányjelző nyilak
A sebességkorlátozások a vezető
információs központban jelennek
meg, a következő
sebességkorlátozás vagy a
sebességkorlátozás végének
észleléséig, illetve egy meghatározott
ideig.
Több jelzés kombinációja is
megjelenhet a kijelzőn.
Egy keretbe foglalt felkiáltójel jelzi,
hogy a rendszer egy további jelet is
észlelt, amely nem felismerhető a
rendszer számára.
A rendszer teljesítménycsökkenés
nélkül működik max. 200 km/h
sebességig, a fényviszonyoktól
függően. Éjszaka a rendszer
160 km/h sebességig működik.
Jelzések megjelenítése
Az aktuálisan érvényes közlekedési
jelzőtáblákról tájékozódhat a Vezető
Információs Központ kijelölt
jelzőtábla felismerés oldalán.
Ezen kívül az aktuálisan érvényes
sebességkorlátozás folyamatosan
megjelenik a Vezető Információs
Központ alsó sorában. Ha egy
sebességkorlátozás kiegészítés
elérhető, + szimbólum jelenik meg
ezen a területen.

206Vezetés és üzemeltetés

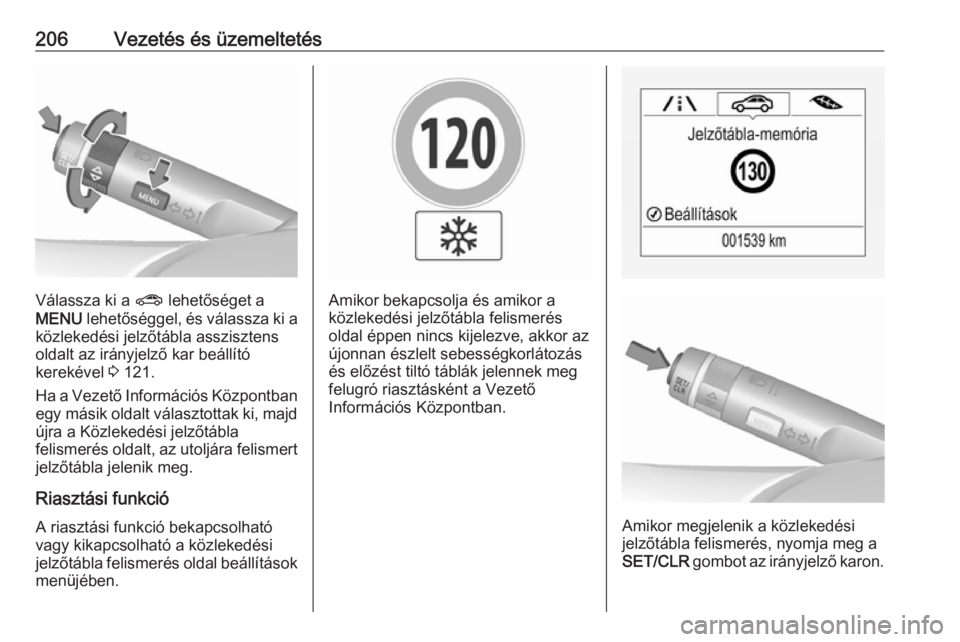

Válassza ki a ? lehetőséget a
MENU lehetőséggel, és válassza ki a
közlekedési jelzőtábla asszisztens
oldalt az irányjelző kar beállító
kerekével 3 121.
Ha a Vezető Információs Központban
egy másik oldalt választottak ki, majd újra a Közlekedési jelzőtábla
felismerés oldalt, az utoljára felismert
jelzőtábla jelenik meg.
Riasztási funkció A riasztási funkció bekapcsolható
vagy kikapcsolható a közlekedési
jelzőtábla felismerés oldal beállítások
menüjében.Amikor bekapcsolja és amikor a
közlekedési jelzőtábla felismerés
oldal éppen nincs kijelezve, akkor az újonnan észlelt sebességkorlátozás
és előzést tiltó táblák jelennek meg
felugró riasztásként a Vezető
Információs Központban.
Amikor megjelenik a közlekedési
jelzőtábla felismerés, nyomja meg a
SET/CLR gombot az irányjelző karon.

Vezetés és üzemeltetés207

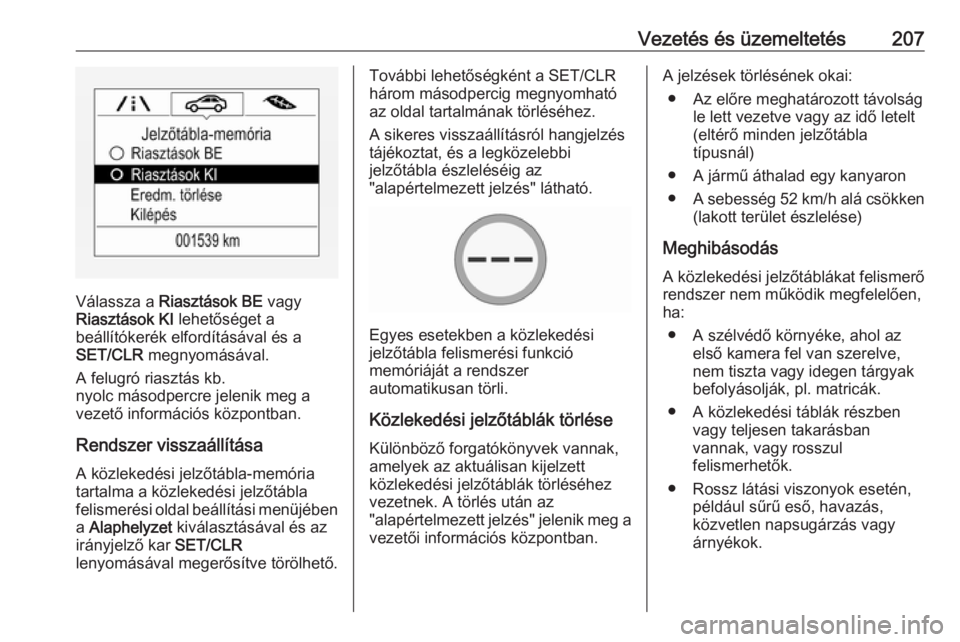

Válassza a Riasztások BE vagy
Riasztások KI lehetőséget a
beállítókerék elfordításával és a
SET/CLR megnyomásával.
A felugró riasztás kb.
nyolc másodpercre jelenik meg a
vezető információs központban.
Rendszer visszaállítása
A közlekedési jelzőtábla-memória
tartalma a közlekedési jelzőtábla
felismerési oldal beállítási menüjében
a Alaphelyzet kiválasztásával és az
irányjelző kar SET/CLR
lenyomásával megerősítve törölhető.
További lehetőségként a SET/CLR
három másodpercig megnyomható
az oldal tartalmának törléséhez.
A sikeres visszaállításról hangjelzés
tájékoztat, és a legközelebbi
jelzőtábla észleléséig az
"alapértelmezett jelzés" látható.
Egyes esetekben a közlekedési
jelzőtábla felismerési funkció
memóriáját a rendszer
automatikusan törli.
Közlekedési jelzőtáblák törlése Különböző forgatókönyvek vannak,amelyek az aktuálisan kijelzett
közlekedési jelzőtáblák törléséhez
vezetnek. A törlés után az
"alapértelmezett jelzés" jelenik meg a
vezetői információs központban.
A jelzések törlésének okai:
● Az előre meghatározott távolság le lett vezetve vagy az idő letelt
(eltérő minden jelzőtábla
típusnál)
● A jármű áthalad egy kanyaron
● A sebesség 52 km/h alá csökken
(lakott terület észlelése)
Meghibásodás A közlekedési jelzőtáblákat felismerő
rendszer nem működik megfelelően,
ha:
● A szélvédő környéke, ahol az első kamera fel van szerelve,
nem tiszta vagy idegen tárgyak
befolyásolják, pl. matricák.
● A közlekedési táblák részben vagy teljesen takarásban
vannak, vagy rosszul
felismerhetők.
● Rossz látási viszonyok esetén, például sűrű eső, havazás,
közvetlen napsugárzás vagy
árnyékok.

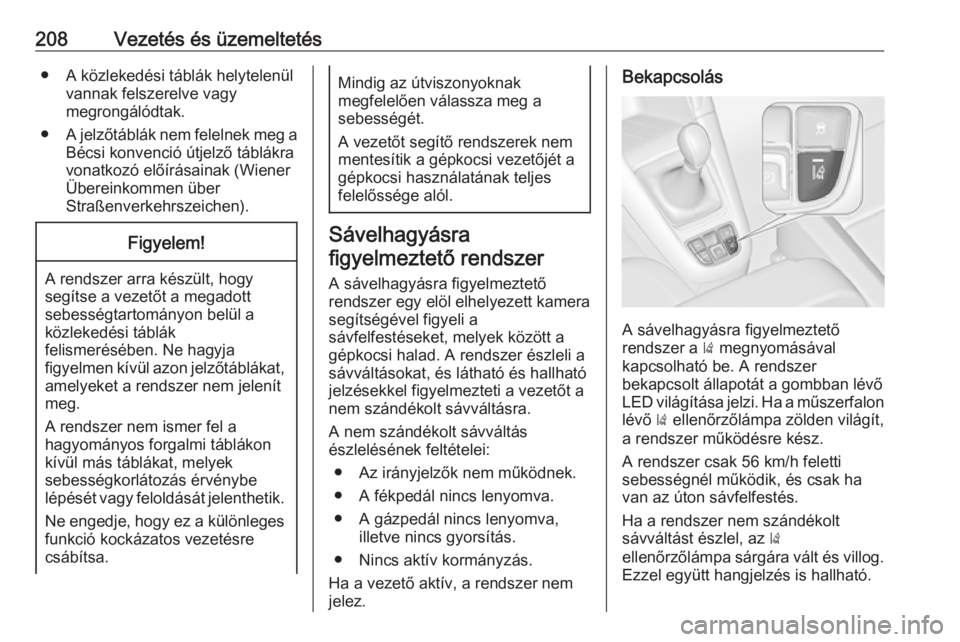

208Vezetés és üzemeltetés● A közlekedési táblák helytelenülvannak felszerelve vagy
megrongálódtak.
● A jelzőtáblák nem felelnek meg a
Bécsi konvenció útjelző táblákra
vonatkozó előírásainak (Wiener
Übereinkommen über
Straßenverkehrszeichen).Figyelem!
A rendszer arra készült, hogy
segítse a vezetőt a megadott
sebességtartományon belül a
közlekedési táblák
felismerésében. Ne hagyja
figyelmen kívül azon jelzőtáblákat, amelyeket a rendszer nem jelenít
meg.
A rendszer nem ismer fel a
hagyományos forgalmi táblákon kívül más táblákat, melyek
sebességkorlátozás érvénybe
lépését vagy feloldását jelenthetik.
Ne engedje, hogy ez a különleges
funkció kockázatos vezetésre
csábítsa.
Mindig az útviszonyoknak
megfelelően válassza meg a
sebességét.
A vezetőt segítő rendszerek nem
mentesítik a gépkocsi vezetőjét a
gépkocsi használatának teljes
felelőssége alól.
Sávelhagyásra
figyelmeztető rendszer
A sávelhagyásra figyelmeztető
rendszer egy elöl elhelyezett kamera
segítségével figyeli a
sávfelfestéseket, melyek között a
gépkocsi halad. A rendszer észleli a
sávváltásokat, és látható és hallható
jelzésekkel figyelmezteti a vezetőt a
nem szándékolt sávváltásra.
A nem szándékolt sávváltás
észlelésének feltételei:
● Az irányjelzők nem működnek.
● A fékpedál nincs lenyomva.
● A gázpedál nincs lenyomva, illetve nincs gyorsítás.
● Nincs aktív kormányzás.
Ha a vezető aktív, a rendszer nem
jelez.
Bekapcsolás
A sávelhagyásra figyelmeztető
rendszer a ) megnyomásával
kapcsolható be. A rendszer
bekapcsolt állapotát a gombban lévő
LED világítása jelzi. Ha a műszerfalon lévő ) ellenőrzőlámpa zölden világít,
a rendszer működésre kész.
A rendszer csak 56 km/h feletti
sebességnél működik, és csak ha
van az úton sávfelfestés.
Ha a rendszer nem szándékolt
sávváltást észlel, az )
ellenőrzőlámpa sárgára vált és villog. Ezzel együtt hangjelzés is hallható.
