OPEL ZAFIRA C 2017.5 Manual de Instruções (in Portugues)

Arrumação89ferimentos pessoais ou danos na
carga ou veículo no caso de
travagem forte ou colisão.
Arrumação traseira
Existem prateleiras de arrumação de
ambos os lados da bagageira.
Para abrir, soltar a cobertura do
painel lateral e retirar.
Arrumação no piso
Na versão sem a terceira fila de
bancos, existem caixas de
arrumação sob a cobertura do piso.
Para abrir, levantar a cobertura.
Cobertura da bagageira Não colocar objectos pesados ou
com arestas vivas sobre a cobertura
da bagageira.
Antes de actuar a cobertura da
bagageira, introduzir a lingueta de
fecho do cinto de segurança de cada lado na bolsa localizada no cinto.

90ArrumaçãoFechar
Puxar a cobertura da bagageira em
direção à traseira utilizando o
manípulo e engatá-la nos elementos
de retenção nas partes laterais.
Abrir
Retirar a cobertura da bagageira dos
suportes laterais. Segurar o manípulo e guiar a cobertura da bagageira até
ficar completamente enrolada.
Remoção
Abrir a tampa da bagageira.
Puxar a alavanca de libertação para
cima e manter nessa posição.
Levantar a cobertura da bagageira do
lado direito e remover dos elementos de retenção.
Arrumar no compartimento de
carga
Se a cobertura da bagageira não for utilizada, arrumá-la na bagageira no
piso do veículo.
Abrir a cobertura do compartimento de arrumação em frente à porta da
bagageira.

Arrumação91Remover a cobertura da bagageira e
rodá-la de modo que a alavanca de
desbloqueio seja direcionada para a
esquerda.
Colocar o alojamento de tal modo que
o lado superior fique voltado para a
frente e a parte com o manípulo
aponte para cima.
Inserir a cobertura da bagageira na
abertura do lado direito do
compartimento de arrumação (1) e
rode-a até o manípulo encostar no
alojamento (2).
Fixar a cobertura da bagageira no
compartimento de arrumação com a
fita de velcro.
Instalação
Inserir o lado esquerdo da cobertura
da bagageira na reentrância, puxar a alavanca de desbloqueio para cima emanter nessa posição; inserir o lado
direito da cobertura da bagageira e
engatar.
Cobertura do piso na
bagageira
Cobertura do piso
Nas versões sem a terceira fila de
bancos, existem caixas de
arrumação sob a cobertura do piso. Para abrir, levantar a cobertura ecolocá-la na vertical atrás dos bancos
traseiros.

92ArrumaçãoTapete de protecção interior
O tapete de protecção interior
desempenha a função de cobertura e protecção da bagageira, devendo ser
utilizado quando todos os bancos/
encostos individuais estão rebatidos.
O tapete pode ter várias aplicações
diferentes ao ser dobrado ou
desdobrado.
O tapete de protecção interior está
disponível em duas versões:
● O tapete de protecção de série
cobre a área entre e a porta da
bagageira e a porta da
bagageira, quando a terceira
está completa ou se um banco
estiver rebatido.
● O tapete de protecção interior
flexível tem o dobro do tamanho
do tapete de série, sendo as
duas partes ligadas por um fecho
de correr. Cobre totalmente a
bagageira quando todos os
bancos ou bancos individuais da
segunda e terceira filas estão
rebatidos.O tapete de protecção pode ser
dobrado na longitudinal em 4 partes
(série) ou 8 partes (flexível) com um
fecho de correr central e
transversalmente dobrado em
4 partes.
Seguem-se alguns exemplos de
utilização dos tapetes.
Antes de dobrar e desdobrar o tapete,
têm de ser removidos todos os
componentes das calhas laterais e
dos olhais de fixação. Os olhais de
fixação têm de estar na posição
arrumada.
A cobertura da bagageira entre a
porta da bagageira e a segunda fila
de bancos
é possível com o tapete de protecção
interior de série e com o tapete de
protecção interior flexível dobrado
pelo fecho de correr para metade (dupla camada).
O tapete está localizado dobrado em
quatro por trás dos bancos
levantados da terceira fila.
● Rebater a terceira fila de bancos.

Arrumação93
● Desdobrar as partes do tapetedobrado, de modo que a primeiraparte seja levantada no segundo
encosto da segunda fila.
● Ao rebater-se os encostos da segunda fila, o tapete é
automaticamente desdobrado e
cobre o espaço entre as filas de
bancos.
● Para permitir que um banco da terceira fila seja levantado,
dobrar o tapete ao meio na
longitudinal.● Puxar o tapete um pouco para fora para proteger o rebordo da
bagageira ao carregar objectos
pesados. Levantar a parte
sobreposta do tapete antes de
fechar a porta da bagageira.
A cobertura da bagageira até aos
encostos dos bancos dianteiros
Só é possível com o tapete de
protecção interior flexível dobrado
pelo fecho de correr para metade
(dupla camada).
O tapete é desdobrado até à segunda fila de bancos, tal como descrito
anteriormente.● Rebater a segunda fila de bancos.
● Desdobrar as partes superiores da dupla camada de tapete, de
modo a que a bagageira fique totalmente coberta. A primeira
parte do tapete fica agora
levantada nos encostos dos
bancos dianteiros.

94Arrumação
● Dobrar a parte traseirasobreposta por baixo do tapete
antes de fechar a porta da
bagageira.
A cobertura parcial da bagageira Só é possível com o tapete de
protecção interior flexível dobrado
pelo fecho de correr para metade
(dupla camada).
Por exemplo, com o encosto do
banco lateral esquerdo não rebatido
O tapete é desdobrado até à segunda fila de bancos, tal como na primeira
secção.
● Rebater os encostos que vão ser
cobertos.
● Abrir o fecho de correr por trás do
encosto levantado.
● Puxar o tapete para fora até a primeira parte ficar plana no pisoda bagageira.
● Levantar longitudinalmente a parte que foi aberta pelo fecho decorrer e dobrá-la na direcção do
centro.● Desdobrar a parte superior da dupla camada de tapete sobre os
encostos rebatidos.
● Dobrar a parte traseira sobreposta por baixo do tapete
antes de fechar a porta da
bagageira.
Realizar o mesmo procedimento quando um encosto lateral e o
encosto central não estão rebatidos.
Por exemplo, com apenas o encosto
do banco central rebatido
O tapete é desdobrado até à segunda
fila de bancos, tal como na primeira
secção.

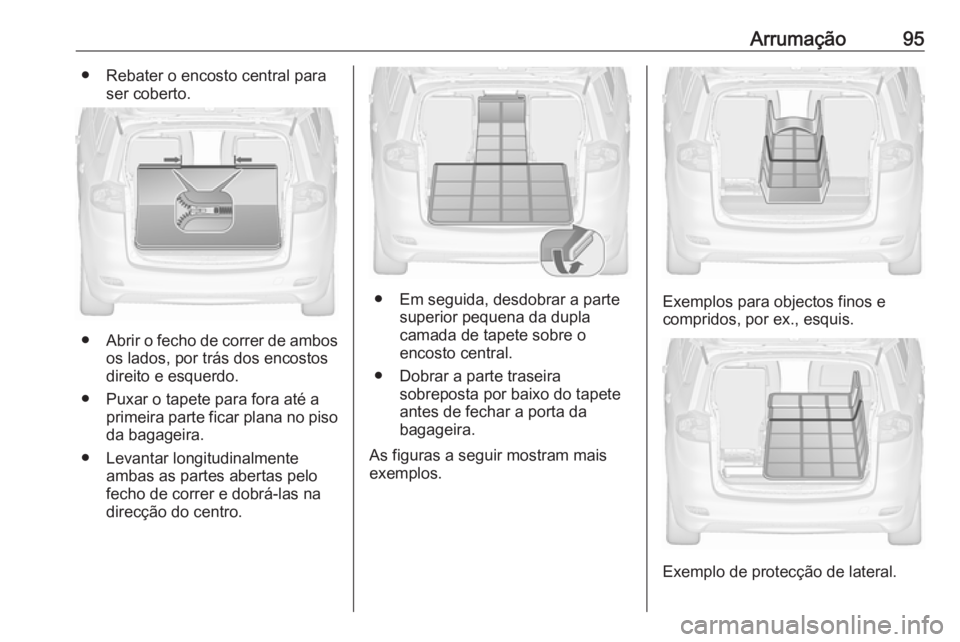

Arrumação95● Rebater o encosto central paraser coberto.
●Abrir o fecho de correr de ambos
os lados, por trás dos encostos
direito e esquerdo.
● Puxar o tapete para fora até a primeira parte ficar plana no pisoda bagageira.
● Levantar longitudinalmente ambas as partes abertas pelo
fecho de correr e dobrá-las na
direcção do centro.
● Em seguida, desdobrar a parte superior pequena da dupla
camada de tapete sobre o
encosto central.
● Dobrar a parte traseira sobreposta por baixo do tapeteantes de fechar a porta da
bagageira.
As figuras a seguir mostram mais exemplos.Exemplos para objectos finos e
compridos, por ex., esquis.
Exemplo de protecção de lateral.

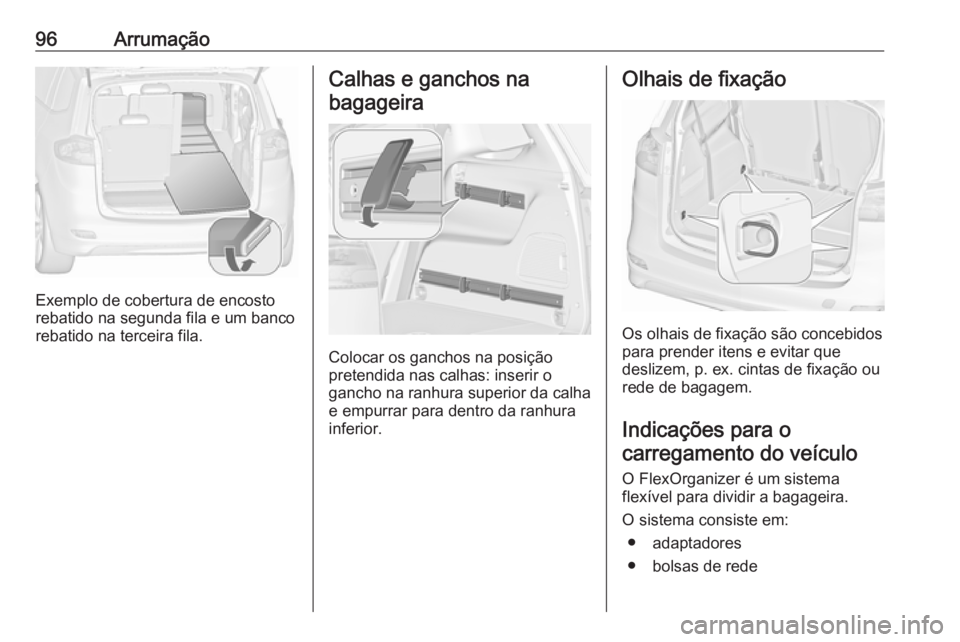

96Arrumação
Exemplo de cobertura de encosto
rebatido na segunda fila e um banco
rebatido na terceira fila.
Calhas e ganchos na
bagageira
Colocar os ganchos na posição
pretendida nas calhas: inserir o
gancho na ranhura superior da calha
e empurrar para dentro da ranhura
inferior.
Olhais de fixação
Os olhais de fixação são concebidos
para prender itens e evitar que
deslizem, p. ex. cintas de fixação ou
rede de bagagem.
Indicações para o carregamento do veículo
O FlexOrganizer é um sistema
flexível para dividir a bagageira.
O sistema consiste em: ● adaptadores
● bolsas de rede

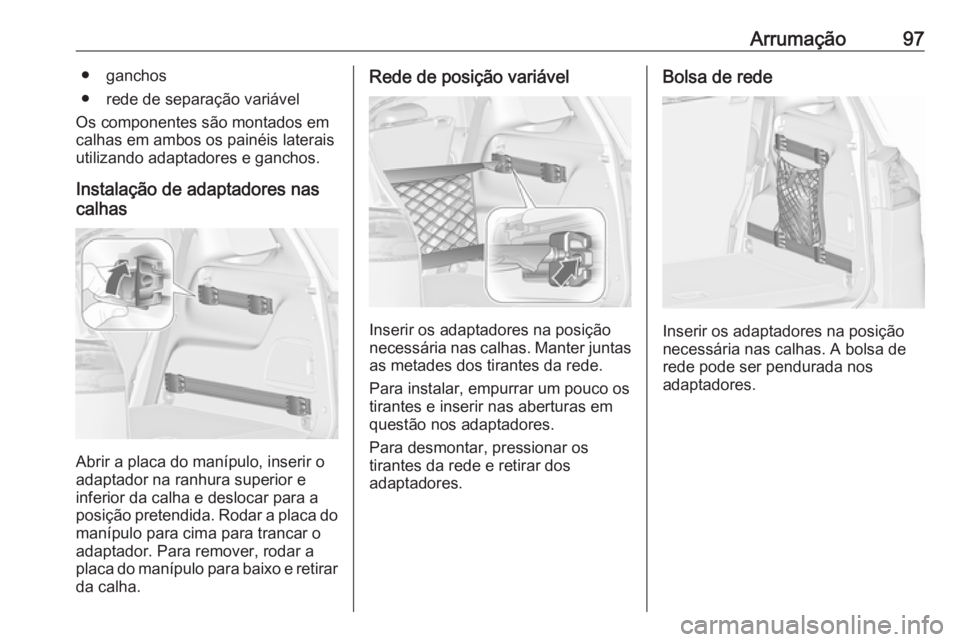

Arrumação97● ganchos
● rede de separação variável
Os componentes são montados em calhas em ambos os painéis laterais
utilizando adaptadores e ganchos.
Instalação de adaptadores nas
calhas
Abrir a placa do manípulo, inserir o
adaptador na ranhura superior e
inferior da calha e deslocar para a
posição pretendida. Rodar a placa do
manípulo para cima para trancar o
adaptador. Para remover, rodar a
placa do manípulo para baixo e retirar
da calha.
Rede de posição variável
Inserir os adaptadores na posição
necessária nas calhas. Manter juntas as metades dos tirantes da rede.
Para instalar, empurrar um pouco os
tirantes e inserir nas aberturas em
questão nos adaptadores.
Para desmontar, pressionar os
tirantes da rede e retirar dos
adaptadores.
Bolsa de rede
Inserir os adaptadores na posição
necessária nas calhas. A bolsa de
rede pode ser pendurada nos
adaptadores.

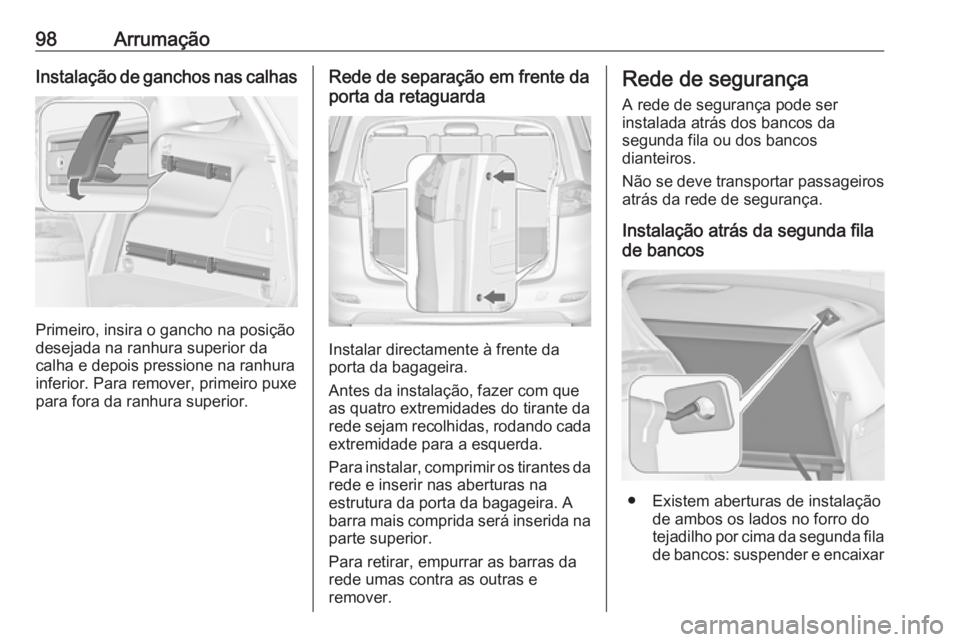

98ArrumaçãoInstalação de ganchos nas calhas
Primeiro, insira o gancho na posição
desejada na ranhura superior da
calha e depois pressione na ranhura
inferior. Para remover, primeiro puxe
para fora da ranhura superior.
Rede de separação em frente da
porta da retaguarda
Instalar directamente à frente da
porta da bagageira.
Antes da instalação, fazer com que
as quatro extremidades do tirante da
rede sejam recolhidas, rodando cada extremidade para a esquerda.
Para instalar, comprimir os tirantes da
rede e inserir nas aberturas na
estrutura da porta da bagageira. A
barra mais comprida será inserida na parte superior.
Para retirar, empurrar as barras da
rede umas contra as outras e
remover.
Rede de segurança
A rede de segurança pode ser
instalada atrás dos bancos da
segunda fila ou dos bancos
dianteiros.
Não se deve transportar passageiros
atrás da rede de segurança.
Instalação atrás da segunda fila
de bancos
● Existem aberturas de instalação de ambos os lados no forro do
tejadilho por cima da segunda fila
de bancos: suspender e encaixar
