OPEL ZAFIRA C 2017.5 Manuale di uso e manutenzione (in Italian)

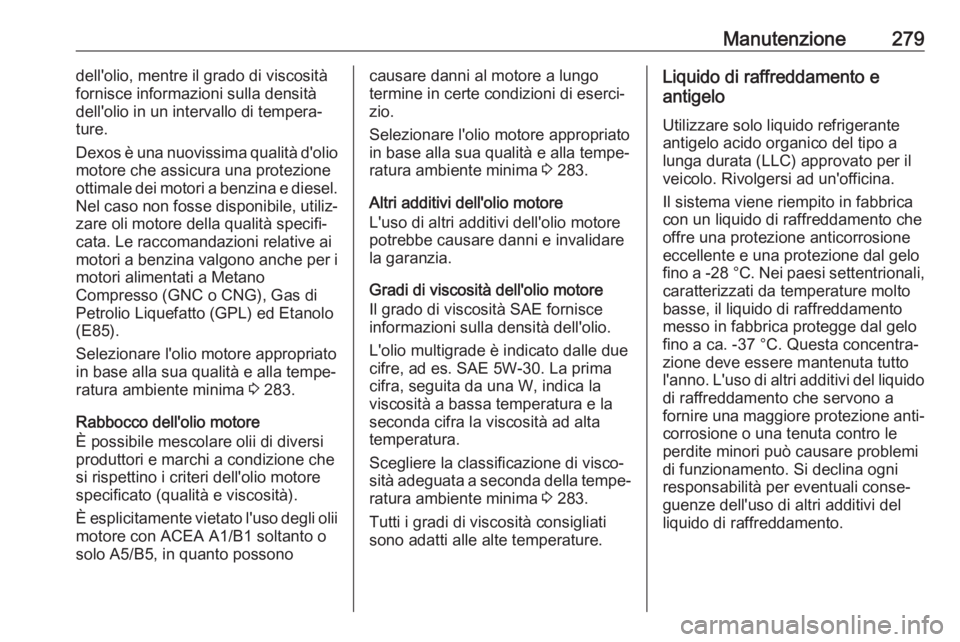

Manutenzione279dell'olio, mentre il grado di viscosità
fornisce informazioni sulla densità
dell'olio in un intervallo di tempera‐
ture.
Dexos è una nuovissima qualità d'olio
motore che assicura una protezione
ottimale dei motori a benzina e diesel. Nel caso non fosse disponibile, utiliz‐
zare oli motore della qualità specifi‐
cata. Le raccomandazioni relative ai motori a benzina valgono anche per i motori alimentati a Metano
Compresso (GNC o CNG), Gas di Petrolio Liquefatto (GPL) ed Etanolo(E85).
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 283.
Rabbocco dell'olio motore
È possibile mescolare olii di diversi
produttori e marchi a condizione che
si rispettino i criteri dell'olio motore
specificato (qualità e viscosità).
È esplicitamente vietato l'uso degli olii
motore con ACEA A1/B1 soltanto o
solo A5/B5, in quanto possonocausare danni al motore a lungo
termine in certe condizioni di eserci‐
zio.
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 283.
Altri additivi dell'olio motore
L'uso di altri additivi dell'olio motore
potrebbe causare danni e invalidare
la garanzia.
Gradi di viscosità dell'olio motore
Il grado di viscosità SAE fornisce
informazioni sulla densità dell'olio.
L'olio multigrade è indicato dalle due
cifre, ad es. SAE 5W-30. La prima
cifra, seguita da una W, indica la viscosità a bassa temperatura e laseconda cifra la viscosità ad alta
temperatura.
Scegliere la classificazione di visco‐
sità adeguata a seconda della tempe‐
ratura ambiente minima 3 283.
Tutti i gradi di viscosità consigliati
sono adatti alle alte temperature.Liquido di raffreddamento e
antigelo
Utilizzare solo liquido refrigerante
antigelo acido organico del tipo a
lunga durata (LLC) approvato per il
veicolo. Rivolgersi ad un'officina.
Il sistema viene riempito in fabbrica
con un liquido di raffreddamento che
offre una protezione anticorrosione
eccellente e una protezione dal gelo
fino a -28 °C . Nei paesi settentrionali,
caratterizzati da temperature molto basse, il liquido di raffreddamento
messo in fabbrica protegge dal gelo
fino a ca. -37 °C. Questa concentra‐
zione deve essere mantenuta tutto
l'anno. L'uso di altri additivi del liquido
di raffreddamento che servono a
fornire una maggiore protezione anti‐ corrosione o una tenuta contro le
perdite minori può causare problemi
di funzionamento. Si declina ogni
responsabilità per eventuali conse‐ guenze dell'uso di altri additivi del
liquido di raffreddamento.

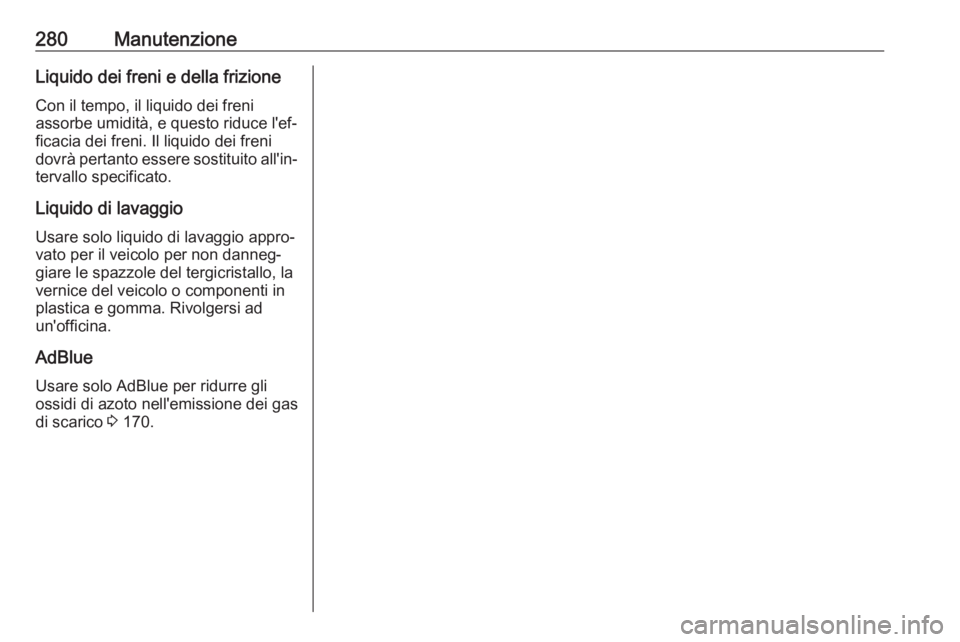

280ManutenzioneLiquido dei freni e della frizione
Con il tempo, il liquido dei freni
assorbe umidità, e questo riduce l'ef‐
ficacia dei freni. Il liquido dei freni
dovrà pertanto essere sostituito all'in‐ tervallo specificato.
Liquido di lavaggio Usare solo liquido di lavaggio appro‐
vato per il veicolo per non danneg‐
giare le spazzole del tergicristallo, la
vernice del veicolo o componenti in
plastica e gomma. Rivolgersi ad
un'officina.
AdBlue Usare solo AdBlue per ridurre gli
ossidi di azoto nell'emissione dei gas
di scarico 3 170.

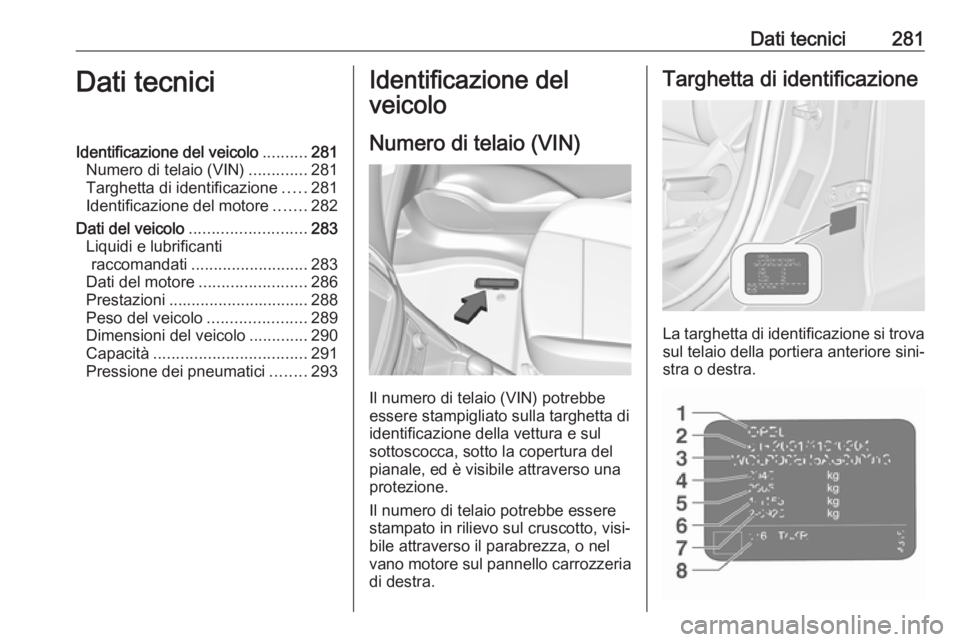

Dati tecnici281Dati tecniciIdentificazione del veicolo..........281
Numero di telaio (VIN) .............281
Targhetta di identificazione .....281
Identificazione del motore .......282
Dati del veicolo .......................... 283
Liquidi e lubrificanti raccomandati .......................... 283
Dati del motore ........................ 286
Prestazioni ............................... 288
Peso del veicolo ......................289
Dimensioni del veicolo .............290
Capacità .................................. 291
Pressione dei pneumatici ........293Identificazione del
veicolo
Numero di telaio (VIN)
Il numero di telaio (VIN) potrebbe
essere stampigliato sulla targhetta di
identificazione della vettura e sulsottoscocca, sotto la copertura del
pianale, ed è visibile attraverso una
protezione.
Il numero di telaio potrebbe essere
stampato in rilievo sul cruscotto, visi‐
bile attraverso il parabrezza, o nel
vano motore sul pannello carrozzeria di destra.
Targhetta di identificazione
La targhetta di identificazione si trovasul telaio della portiera anteriore sini‐
stra o destra.

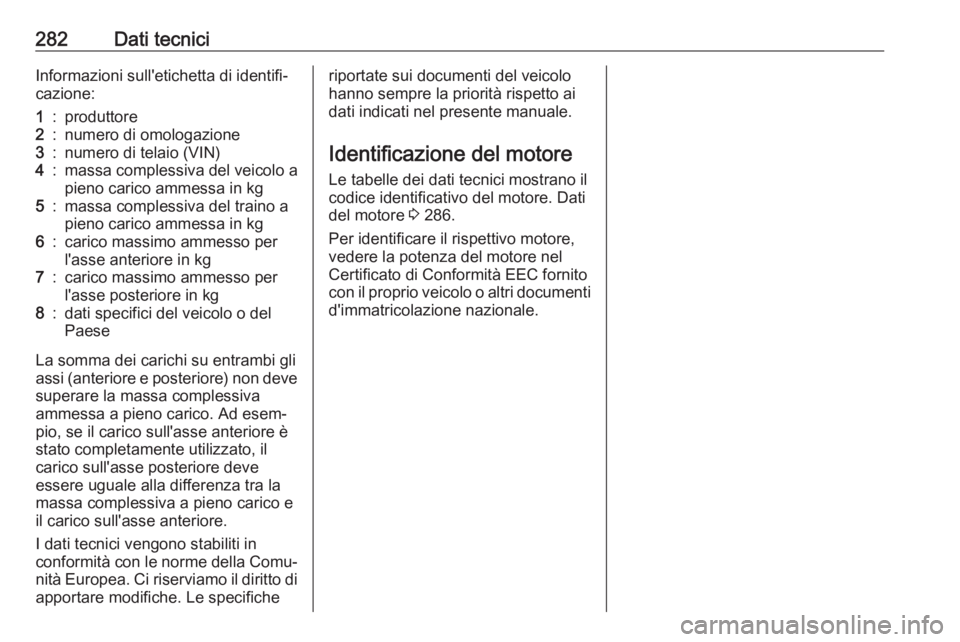

282Dati tecniciInformazioni sull'etichetta di identifi‐cazione:1:produttore2:numero di omologazione3:numero di telaio (VIN)4:massa complessiva del veicolo a
pieno carico ammessa in kg5:massa complessiva del traino a
pieno carico ammessa in kg6:carico massimo ammesso per
l'asse anteriore in kg7:carico massimo ammesso per
l'asse posteriore in kg8:dati specifici del veicolo o del
Paese
La somma dei carichi su entrambi gli
assi (anteriore e posteriore) non deve superare la massa complessiva
ammessa a pieno carico. Ad esem‐
pio, se il carico sull'asse anteriore è
stato completamente utilizzato, il
carico sull'asse posteriore deve
essere uguale alla differenza tra la
massa complessiva a pieno carico e
il carico sull'asse anteriore.
I dati tecnici vengono stabiliti in
conformità con le norme della Comu‐
nità Europea. Ci riserviamo il diritto di
apportare modifiche. Le specifiche
riportate sui documenti del veicolo
hanno sempre la priorità rispetto ai
dati indicati nel presente manuale.
Identificazione del motore
Le tabelle dei dati tecnici mostrano il
codice identificativo del motore. Dati
del motore 3 286.
Per identificare il rispettivo motore,
vedere la potenza del motore nel
Certificato di Conformità EEC fornito con il proprio veicolo o altri documenti d'immatricolazione nazionale.

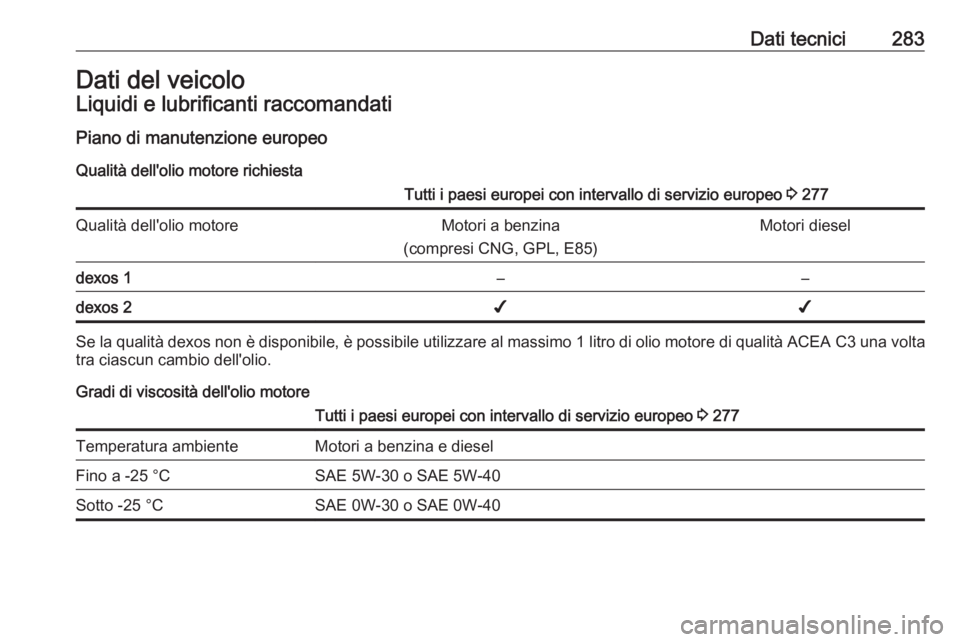

Dati tecnici283Dati del veicoloLiquidi e lubrificanti raccomandati
Piano di manutenzione europeo
Qualità dell'olio motore richiestaTutti i paesi europei con intervallo di servizio europeo 3 277Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieseldexos 1––dexos 2✔✔
Se la qualità dexos non è disponibile, è possibile utilizzare al massimo 1 litro di olio motore di qualità ACEA C3 una volta
tra ciascun cambio dell'olio.
Gradi di viscosità dell'olio motore
Tutti i paesi europei con intervallo di servizio europeo 3 277Temperatura ambienteMotori a benzina e dieselFino a -25 °CSAE 5W-30 o SAE 5W-40Sotto -25 °CSAE 0W-30 o SAE 0W-40

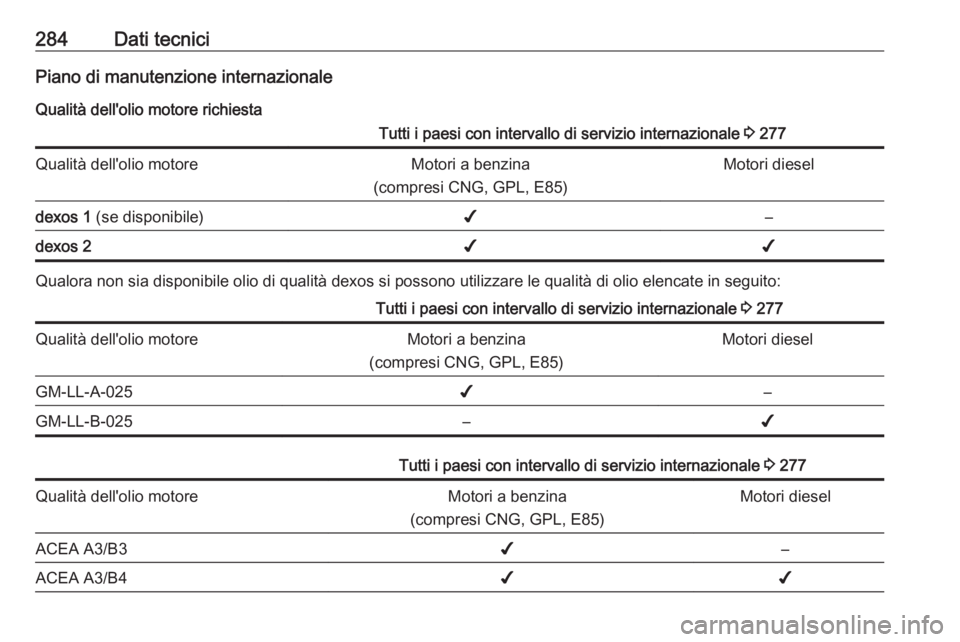

284Dati tecniciPiano di manutenzione internazionale
Qualità dell'olio motore richiestaTutti i paesi con intervallo di servizio internazionale 3 277Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieseldexos 1 (se disponibile)✔–dexos 2✔✔
Qualora non sia disponibile olio di qualità dexos si possono utilizzare le qualità di olio elencate in seguito:
Tutti i paesi con intervallo di servizio internazionale 3 277Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieselGM-LL-A-025✔–GM-LL-B-025–✔Tutti i paesi con intervallo di servizio internazionale 3 277Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori dieselACEA A3/B3✔–ACEA A3/B4✔✔

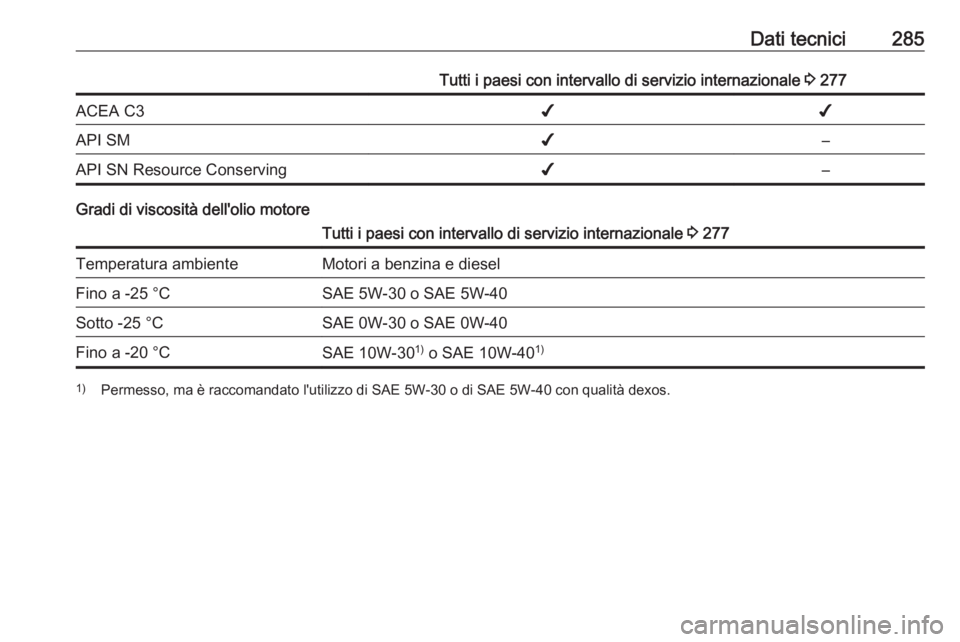

Dati tecnici285Tutti i paesi con intervallo di servizio internazionale 3 277ACEA C3✔✔API SM✔–API SN Resource Conserving✔–
Gradi di viscosità dell'olio motore
Tutti i paesi con intervallo di servizio internazionale 3 277Temperatura ambienteMotori a benzina e dieselFino a -25 °CSAE 5W-30 o SAE 5W-40Sotto -25 °CSAE 0W-30 o SAE 0W-40Fino a -20 °CSAE 10W-30 1)
o SAE 10W-40 1)1)
Permesso, ma è raccomandato l'utilizzo di SAE 5W-30 o di SAE 5W-40 con qualità dexos.

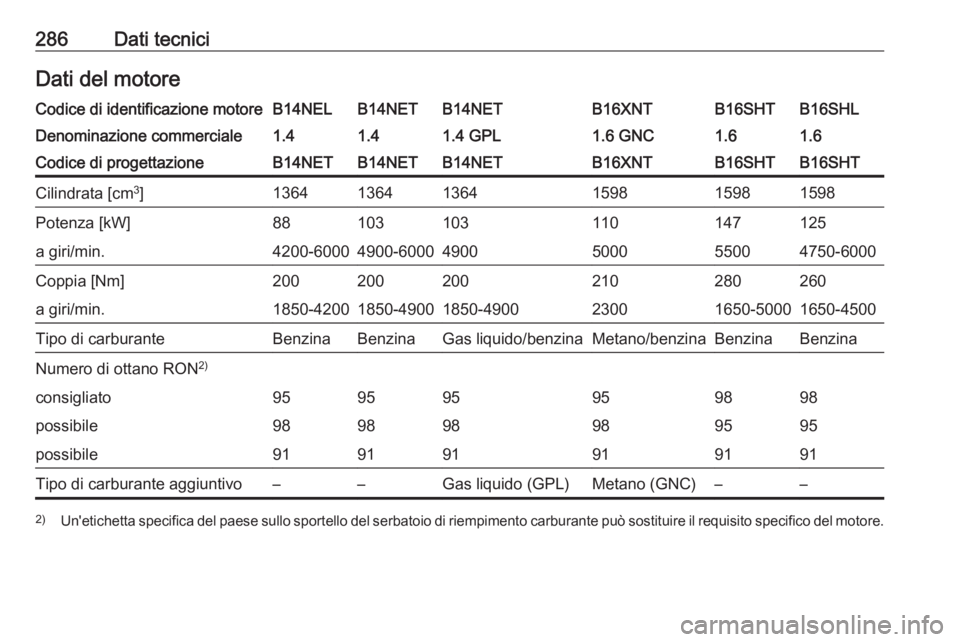

286Dati tecniciDati del motoreCodice di identificazione motoreB14NELB14NETB14NETB16XNTB16SHLB16SHTDenominazione commerciale1.41.41.4 GPL1.6 GNC1.61.6Codice di progettazioneB14NETB14NETB14NETB16XNTB16SHTB16SHTCilindrata [cm3
]136413641364159815981598Potenza [kW]88103103110125147a giri/min.4200-60004900-6000490050004750-60005500Coppia [Nm]200200200210260280a giri/min.1850-42001850-49001850-490023001650-45001650-5000Tipo di carburanteBenzinaBenzinaGas liquido/benzinaMetano/benzinaBenzinaBenzinaNumero di ottano RON 2)consigliato959595959898possibile989898989595possibile919191919191Tipo di carburante aggiuntivo––Gas liquido (GPL)Metano (GNC)––2)
Un'etichetta specifica del paese sullo sportello del serbatoio di riempimento carburante può sostituire il requisito specifico del motore.

Dati tecnici287Codice di identificazione motoreB16DTJB16DTHB20DTJB20DTHDenominazione commerciale1.6 Turbo1.6 Turbo2.0 Turbo2.0 TurboCodice di progettazioneB16DTHB16DTHB20DTHB20DTHCilindrata [cm3
]1598159819561956Potenza [kW]889996125a giri/min.40003500-400037504000Coppia [Nm]320320300400a giri/min.200020001500-27501750-2500Tipo di carburanteDieselDieselDieselDiesel

288Dati tecniciPrestazioniMotoreB14NELB14NET
B14NET
GPLB16XNT
GNC
B16SHLB16SHT
Velocità massima 3)
[km/h]Cambio manuale
con sistema stop-start190
192200
202195
–200
––
––
220Cambio automatico–197––208–3) La velocità massima indicata può essere raggiunta al valore di massa a vuoto (senza conducente) più un carico utile di 200 kg.
Eventuali equipaggiamenti opzionali possono ridurre la velocità massima specificata.MotoreB16DTJB16DTHB20DTJB20DTHVelocità massima 3)
[km/h]Cambio manuale
con sistema stop-start–
186–
191–
–208
208Cambio automatico––1902053) La velocità massima indicata può essere raggiunta al valore di massa a vuoto (senza conducente) più un carico utile di 200 kg.
Eventuali equipaggiamenti opzionali possono ridurre la velocità massima specificata.
