OPEL ZAFIRA C 2017.5 Manuale di uso e manutenzione (in Italian)

Dati tecnici289Peso del veicoloPeso a vuoto, modello base senza equipaggiamenti opzionaliMotoreCambio manualeCambio automatico5 sedili/7 sedili
[kg]B14NEL1613/1640–B14NET1613/16401613/1640GPL B14NET1664/1691–B16XNT CNG1701/1728–B16SHL–1701/1728B16SHT1664/1691–B16DTJ1701/1728–B16DTH1701/1728–B20DTJ–1788/1815B20DTH1733/17601788/1815
Accessori e attrezzature opzionali aumentano la massa a vuoto.
Informazioni sul carico 3 100.

290Dati tecniciDimensioni del veicoloLunghezza [mm]4666Larghezza con gli specchietti retrovisori esterni ripiegati [mm]1928Larghezza con due specchietti retrovisori esterni [mm]2100Altezza (senza antenna) [mm]1620 - 1710Lunghezza del vano di carico con sedili della terza fila ripiegati [mm]1094Lunghezza del vano di carico con sedili della seconda e terza fila ripiegati [mm]1842Larghezza vano di carico [mm]1057Altezza del vano di carico al portellone posteriore [mm]840Passo [mm]2760Diametro di sterzata [m]11,9

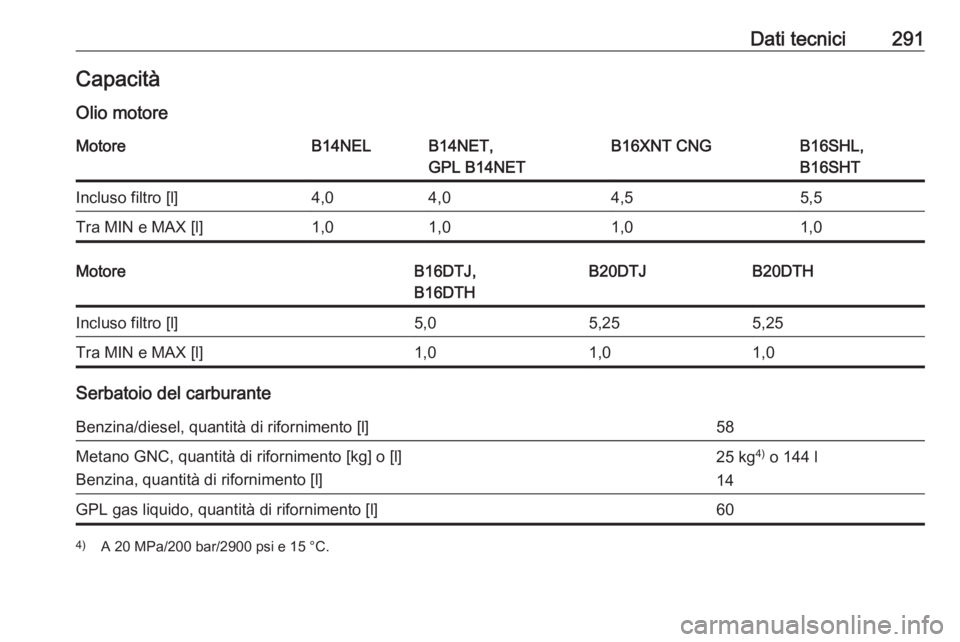

Dati tecnici291CapacitàOlio motoreMotoreB14NELB14NET,
GPL B14NETB16XNT CNGB16SHL,
B16SHTIncluso filtro [l]4,04,04,55,5Tra MIN e MAX [l]1,01,01,01,0MotoreB16DTJ,
B16DTHB20DTJB20DTHIncluso filtro [l]5,05,255,25Tra MIN e MAX [l]1,01,01,0
Serbatoio del carburante
Benzina/diesel, quantità di rifornimento [l]58Metano GNC, quantità di rifornimento [kg] o [l]
Benzina, quantità di rifornimento [l]25 kg 4)
o 144 l
14GPL gas liquido, quantità di rifornimento [l]604) A 20 MPa/200 bar/2900 psi e 15 °C.

292Dati tecniciSerbatoio AdBlueAdBlue, quantità di rifornimento [l]7,5

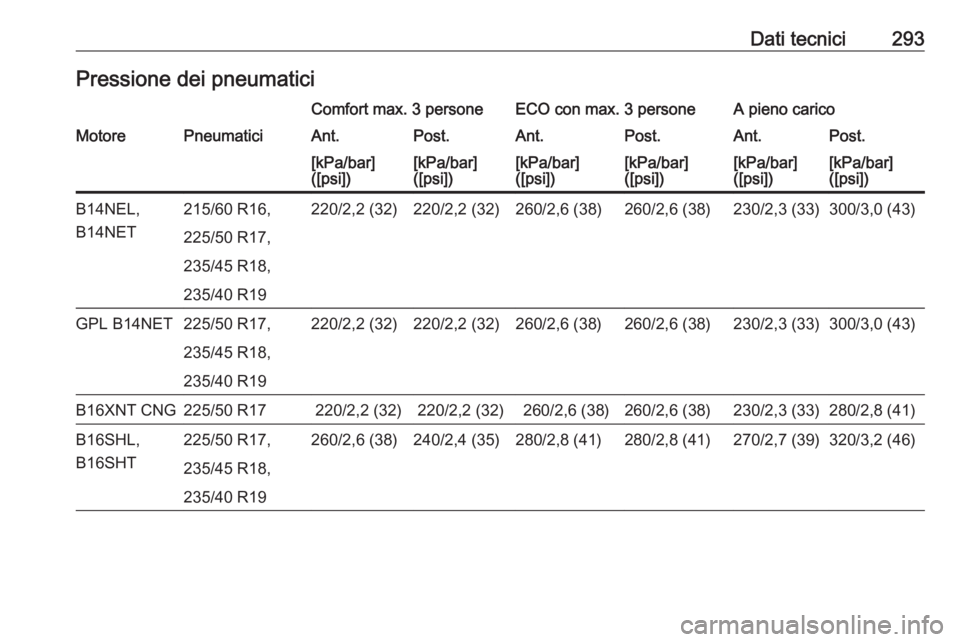

Dati tecnici293Pressione dei pneumaticiComfort max. 3 personeECO con max. 3 personeA pieno caricoMotorePneumaticiAnt.Post.Ant.Post.Ant.Post.[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])B14NEL,
B14NET215/60 R16,220/2,2 (32)220/2,2 (32)260/2,6 (38)260/2,6 (38)230/2,3 (33)300/3,0 (43)225/50 R17,235/45 R18,235/40 R19GPL B14NET225/50 R17,220/2,2 (32)220/2,2 (32)260/2,6 (38)260/2,6 (38)230/2,3 (33)300/3,0 (43)235/45 R18,235/40 R19B16XNT CNG225/50 R17220/2,2 (32)220/2,2 (32)260/2,6 (38)260/2,6 (38)230/2,3 (33)280/2,8 (41)B16SHL,
B16SHT225/50 R17,260/2,6 (38)240/2,4 (35)280/2,8 (41)280/2,8 (41)270/2,7 (39)320/3,2 (46)235/45 R18,235/40 R19

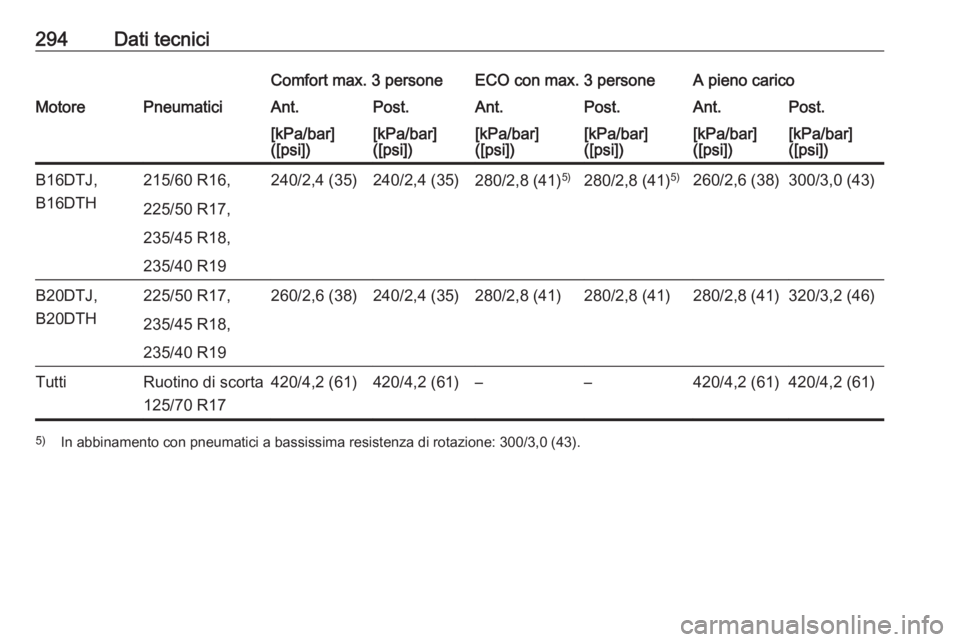

294Dati tecniciComfort max. 3 personeECO con max. 3 personeA pieno caricoMotorePneumaticiAnt.Post.Ant.Post.Ant.Post.[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])B16DTJ,
B16DTH215/60 R16,240/2,4 (35)240/2,4 (35)280/2,8 (41) 5)280/2,8 (41)5)260/2,6 (38)300/3,0 (43)225/50 R17,235/45 R18,235/40 R19B20DTJ,
B20DTH225/50 R17,260/2,6 (38)240/2,4 (35)280/2,8 (41)280/2,8 (41)280/2,8 (41)320/3,2 (46)235/45 R18,235/40 R19TuttiRuotino di scorta
125/70 R17420/4,2 (61)420/4,2 (61)––420/4,2 (61)420/4,2 (61)5) In abbinamento con pneumatici a bassissima resistenza di rotazione: 300/3,0 (43).

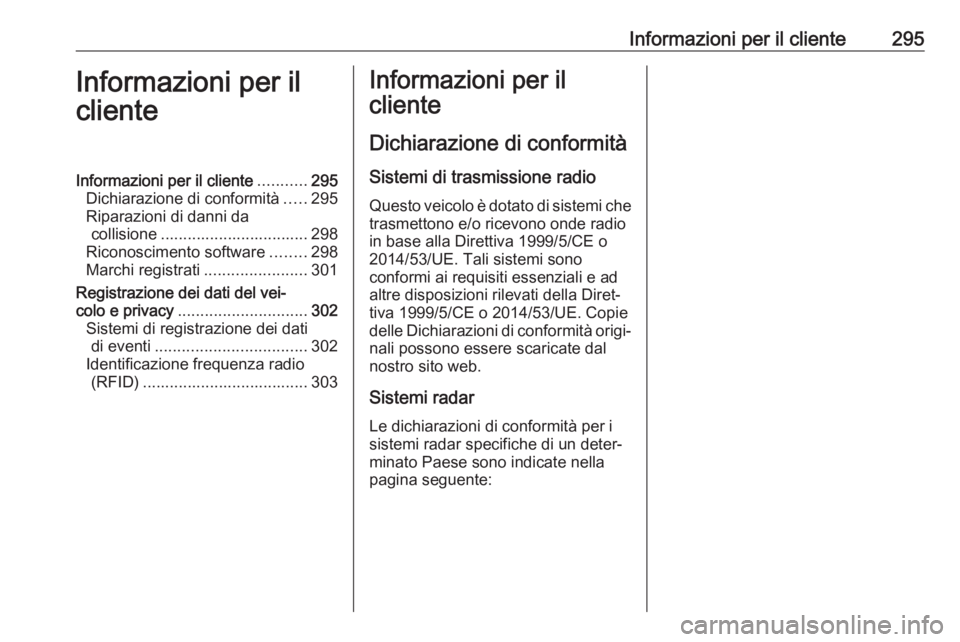

Informazioni per il cliente295Informazioni per il
clienteInformazioni per il cliente ...........295
Dichiarazione di conformità .....295
Riparazioni di danni da collisione ................................. 298
Riconoscimento software ........298
Marchi registrati .......................301
Registrazione dei dati del vei‐ colo e privacy ............................. 302
Sistemi di registrazione dei dati di eventi .................................. 302
Identificazione frequenza radio (RFID) ..................................... 303Informazioni per il
cliente
Dichiarazione di conformità Sistemi di trasmissione radio
Questo veicolo è dotato di sistemi che
trasmettono e/o ricevono onde radio
in base alla Direttiva 1999/5/CE o
2014/53/UE. Tali sistemi sono
conformi ai requisiti essenziali e ad
altre disposizioni rilevati della Diret‐
tiva 1999/5/CE o 2014/53/UE. Copie
delle Dichiarazioni di conformità origi‐
nali possono essere scaricate dal
nostro sito web.

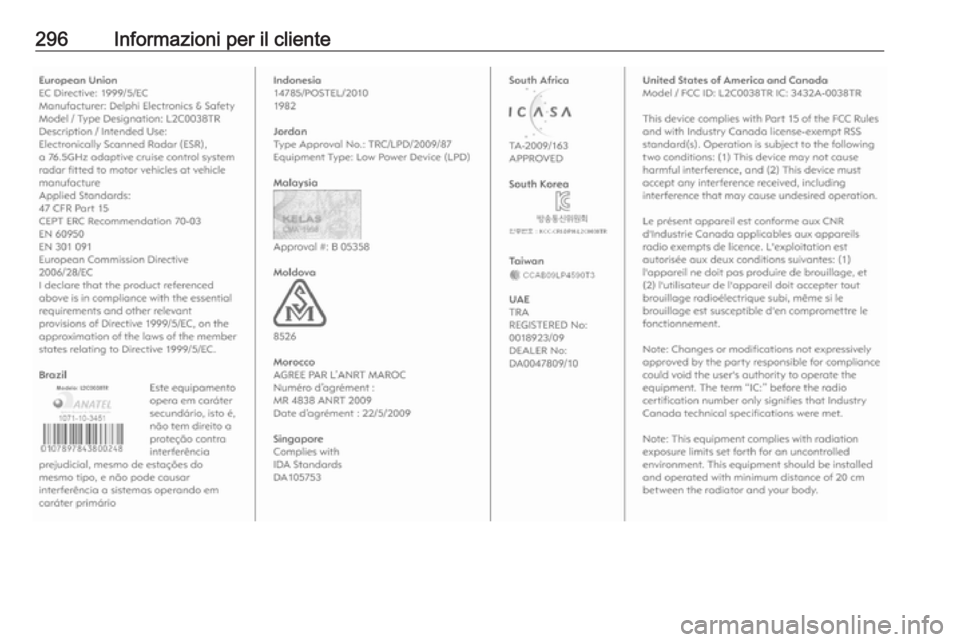

Sistemi radar
Le dichiarazioni di conformità per i sistemi radar specifiche di un deter‐
minato Paese sono indicate nella
pagina seguente:

296Informazioni per il cliente

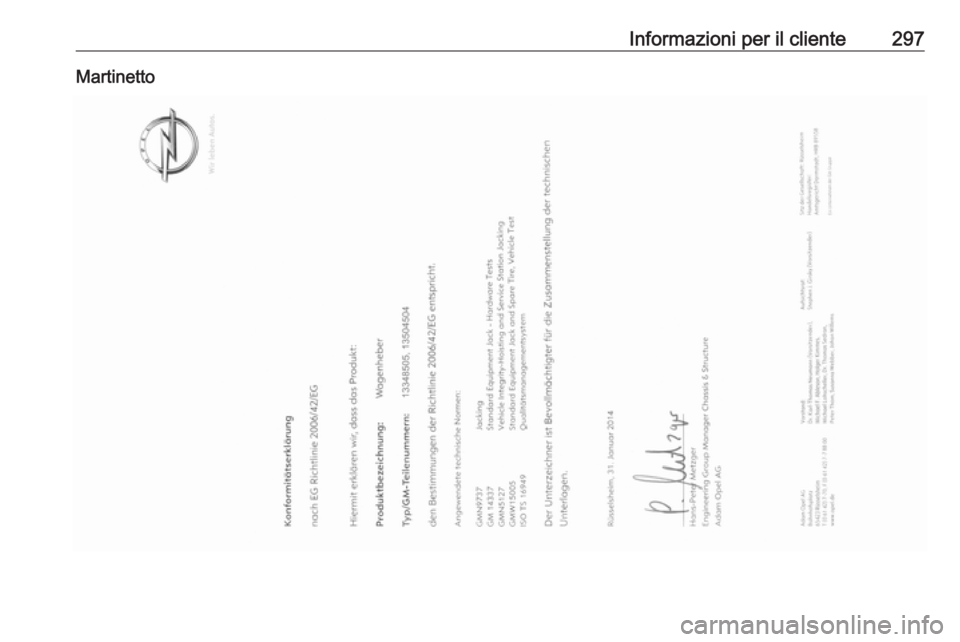

Informazioni per il cliente297Martinetto

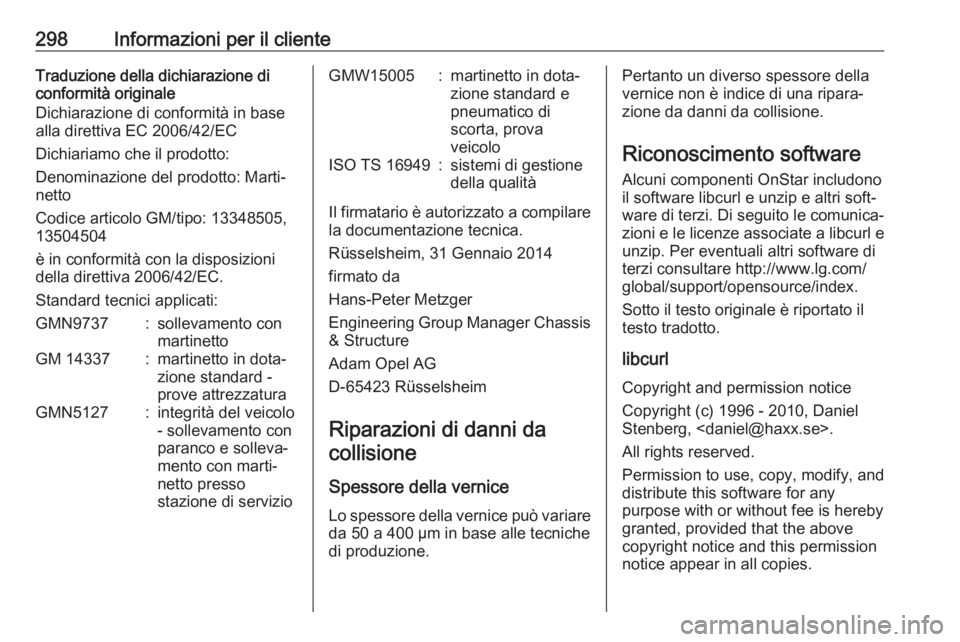

298Informazioni per il clienteTraduzione della dichiarazione di
conformità originale
Dichiarazione di conformità in base
alla direttiva EC 2006/42/EC
Dichiariamo che il prodotto:
Denominazione del prodotto: Marti‐
netto
Codice articolo GM/tipo: 13348505,
13504504
è in conformità con la disposizioni
della direttiva 2006/42/EC.
Standard tecnici applicati:GMN9737:sollevamento con
martinettoGM 14337:martinetto in dota‐
zione standard -
prove attrezzaturaGMN5127:integrità del veicolo
- sollevamento con
paranco e solleva‐
mento con marti‐
netto presso
stazione di servizioGMW15005:martinetto in dota‐
zione standard e
pneumatico di
scorta, prova
veicoloISO TS 16949:sistemi di gestione
della qualità
Il firmatario è autorizzato a compilare la documentazione tecnica.
Rüsselsheim, 31 Gennaio 2014
firmato da
Hans-Peter Metzger
Engineering Group Manager Chassis
& Structure
Adam Opel AG
D-65423 Rüsselsheim
Riparazioni di danni da collisione
Spessore della vernice
Lo spessore della vernice può variare da 50 a 400 µm in base alle tecniche
di produzione.
Pertanto un diverso spessore della
vernice non è indice di una ripara‐
zione da danni da collisione.
Riconoscimento software Alcuni componenti OnStar includono
il software libcurl e unzip e altri soft‐ ware di terzi. Di seguito le comunica‐zioni e le licenze associate a libcurl e unzip. Per eventuali altri software di
terzi consultare http://www.lg.com/
global/support/opensource/index.
Sotto il testo originale è riportato il
testo tradotto.
libcurl Copyright and permission notice
Copyright (c) 1996 - 2010, Daniel
Stenberg, .
All rights reserved.
Permission to use, copy, modify, and
distribute this software for any
purpose with or without fee is hereby
granted, provided that the above
copyright notice and this permission
notice appear in all copies.
