OPEL ZAFIRA C 2017.5 Manuale di uso e manutenzione (in Italian)

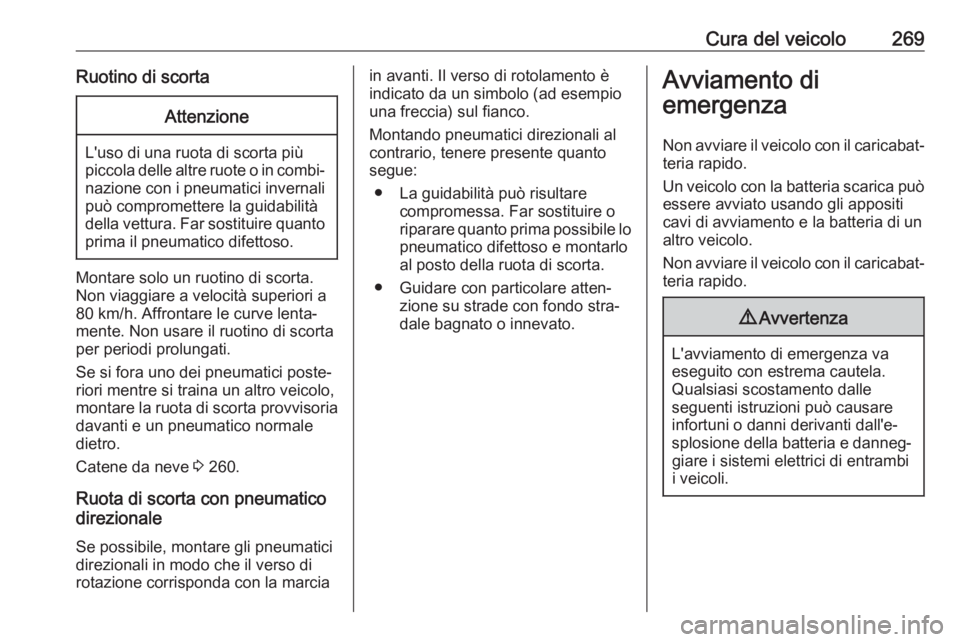

Cura del veicolo269Ruotino di scortaAttenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.
Se si fora uno dei pneumatici poste‐
riori mentre si traina un altro veicolo,
montare la ruota di scorta provvisoria davanti e un pneumatico normale
dietro.
Catene da neve 3 260.
Ruota di scorta con pneumatico
direzionale
Se possibile, montare gli pneumatici
direzionali in modo che il verso di
rotazione corrisponda con la marcia
in avanti. Il verso di rotolamento è indicato da un simbolo (ad esempio
una freccia) sul fianco.
Montando pneumatici direzionali al
contrario, tenere presente quanto
segue:
● La guidabilità può risultare compromessa. Far sostituire o
riparare quanto prima possibile lo pneumatico difettoso e montarlo
al posto della ruota di scorta.
● Guidare con particolare atten‐ zione su strade con fondo stra‐
dale bagnato o innevato.Avviamento di
emergenza
Non avviare il veicolo con il caricabat‐ teria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.
Non avviare il veicolo con il caricabat‐ teria rapido.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle
seguenti istruzioni può causare
infortuni o danni derivanti dall'e‐
splosione della batteria e danneg‐ giare i sistemi elettrici di entrambii veicoli.

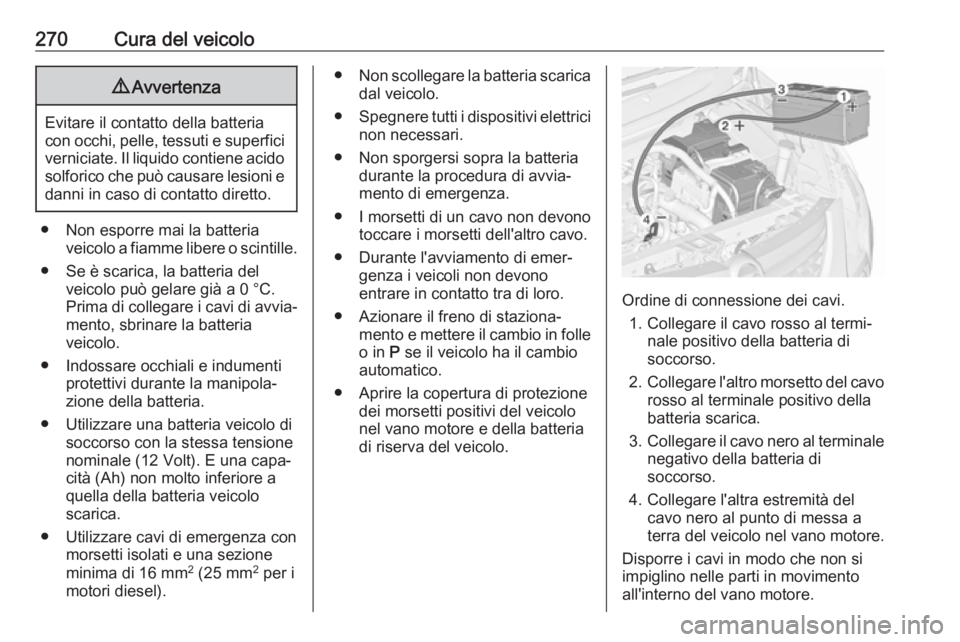

270Cura del veicolo9Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.
● Non esporre mai la batteria veicolo a fiamme libere o scintille.
● Se è scarica, la batteria del veicolo può gelare già a 0 °C.
Prima di collegare i cavi di avvia‐
mento, sbrinare la batteria
veicolo.
● Indossare occhiali e indumenti protettivi durante la manipola‐
zione della batteria.
● Utilizzare una batteria veicolo di soccorso con la stessa tensione
nominale (12 Volt). E una capa‐
cità (Ah) non molto inferiore a
quella della batteria veicolo
scarica.
● Utilizzare cavi di emergenza con morsetti isolati e una sezione
minima di 16 mm 2
(25 mm 2
per i
motori diesel).
● Non scollegare la batteria scarica
dal veicolo.
● Spegnere tutti i dispositivi elettrici
non necessari.
● Non sporgersi sopra la batteria durante la procedura di avvia‐
mento di emergenza.
● I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.
● Durante l'avviamento di emer‐ genza i veicoli non devono
entrare in contatto tra di loro.
● Azionare il freno di staziona‐ mento e mettere il cambio in folle
o in P se il veicolo ha il cambio
automatico.
● Aprire la copertura di protezione dei morsetti positivi del veicolo
nel vano motore e della batteria
di riserva del veicolo.
Ordine di connessione dei cavi.
1. Collegare il cavo rosso al termi‐ nale positivo della batteria di
soccorso.
2. Collegare l'altro morsetto del cavo
rosso al terminale positivo della
batteria scarica.
3. Collegare il cavo nero al terminale
negativo della batteria di
soccorso.
4. Collegare l'altra estremità del cavo nero al punto di messa a
terra del veicolo nel vano motore.
Disporre i cavi in modo che non si
impiglino nelle parti in movimento
all'interno del vano motore.

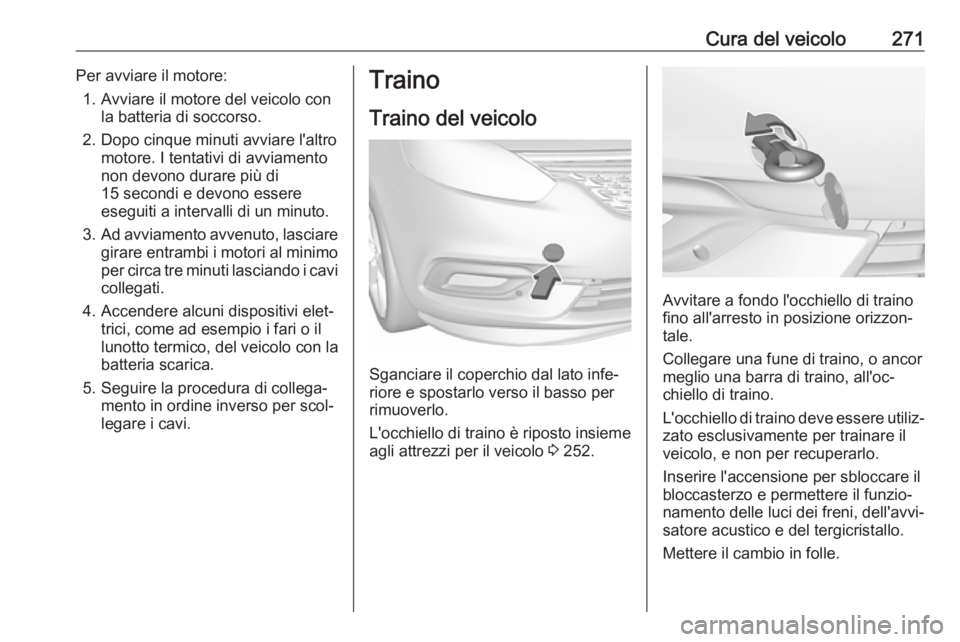

Cura del veicolo271Per avviare il motore:1. Avviare il motore del veicolo con la batteria di soccorso.
2. Dopo cinque minuti avviare l'altro motore. I tentativi di avviamento
non devono durare più di
15 secondi e devono essere
eseguiti a intervalli di un minuto.
3. Ad avviamento avvenuto, lasciare
girare entrambi i motori al minimoper circa tre minuti lasciando i cavi
collegati.
4. Accendere alcuni dispositivi elet‐ trici, come ad esempio i fari o il
lunotto termico, del veicolo con la
batteria scarica.
5. Seguire la procedura di collega‐ mento in ordine inverso per scol‐
legare i cavi.Traino
Traino del veicolo
Sganciare il coperchio dal lato infe‐
riore e spostarlo verso il basso per
rimuoverlo.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 252.
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere utiliz‐ zato esclusivamente per trainare ilveicolo, e non per recuperarlo.
Inserire l'accensione per sbloccare il
bloccasterzo e permettere il funzio‐
namento delle luci dei freni, dell'avvi‐
satore acustico e del tergicristallo.
Mettere il cambio in folle.

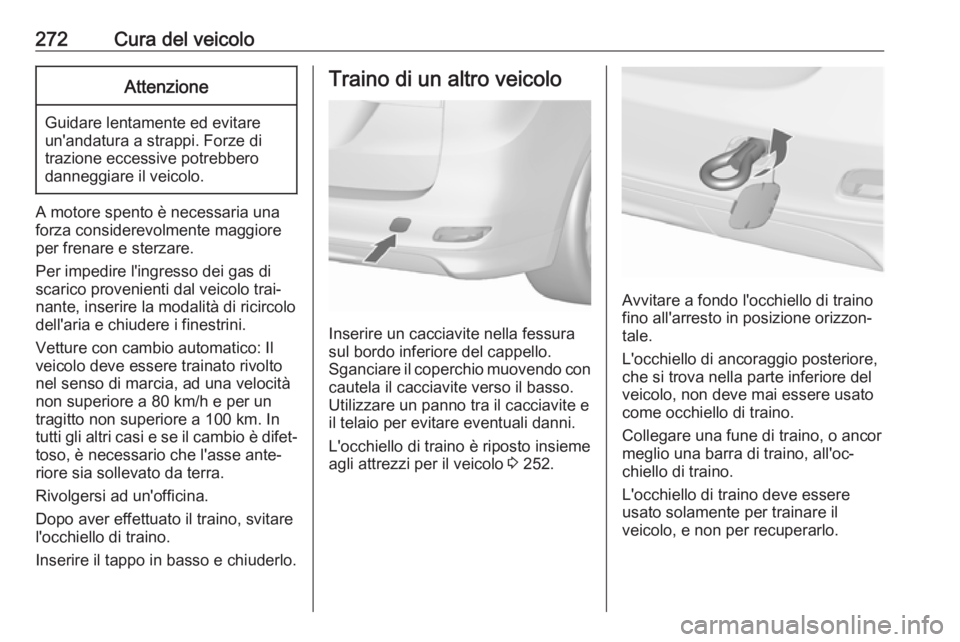

272Cura del veicoloAttenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di
trazione eccessive potrebbero
danneggiare il veicolo.
A motore spento è necessaria una forza considerevolmente maggiore
per frenare e sterzare.
Per impedire l'ingresso dei gas di scarico provenienti dal veicolo trai‐nante, inserire la modalità di ricircolo
dell'aria e chiudere i finestrini.
Vetture con cambio automatico: Il
veicolo deve essere trainato rivolto
nel senso di marcia, ad una velocità
non superiore a 80 km/h e per un
tragitto non superiore a 100 km. In
tutti gli altri casi e se il cambio è difet‐
toso, è necessario che l'asse ante‐
riore sia sollevato da terra.
Rivolgersi ad un'officina.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il tappo in basso e chiuderlo.
Traino di un altro veicolo
Inserire un cacciavite nella fessura
sul bordo inferiore del cappello.
Sganciare il coperchio muovendo con cautela il cacciavite verso il basso.
Utilizzare un panno tra il cacciavite e
il telaio per evitare eventuali danni.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 252.
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
L'occhiello di ancoraggio posteriore,
che si trova nella parte inferiore del
veicolo, non deve mai essere usato
come occhiello di traino.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere
usato solamente per trainare il
veicolo, e non per recuperarlo.

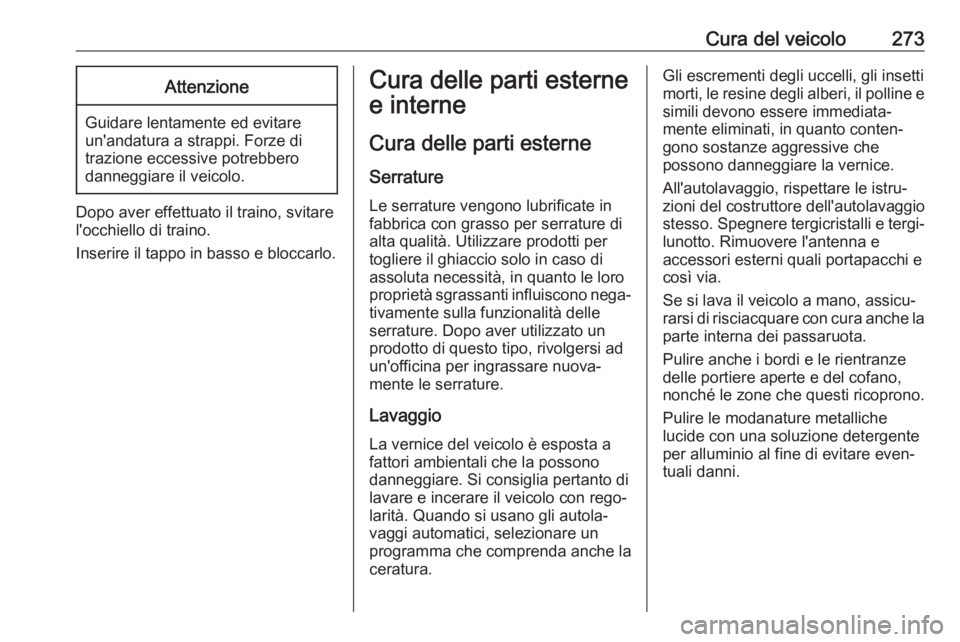

Cura del veicolo273Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di
trazione eccessive potrebbero
danneggiare il veicolo.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il tappo in basso e bloccarlo.
Cura delle parti esterne
e interne
Cura delle parti esterne
Serrature Le serrature vengono lubrificate in
fabbrica con grasso per serrature di
alta qualità. Utilizzare prodotti per
togliere il ghiaccio solo in caso di
assoluta necessità, in quanto le loro
proprietà sgrassanti influiscono nega‐
tivamente sulla funzionalità delle
serrature. Dopo aver utilizzato un
prodotto di questo tipo, rivolgersi ad
un'officina per ingrassare nuova‐
mente le serrature.
Lavaggio
La vernice del veicolo è esposta a
fattori ambientali che la possono
danneggiare. Si consiglia pertanto di
lavare e incerare il veicolo con rego‐
larità. Quando si usano gli autola‐
vaggi automatici, selezionare un
programma che comprenda anche la
ceratura.Gli escrementi degli uccelli, gli insetti
morti, le resine degli alberi, il polline e simili devono essere immediata‐
mente eliminati, in quanto conten‐ gono sostanze aggressive che
possono danneggiare la vernice.
All'autolavaggio, rispettare le istru‐ zioni del costruttore dell'autolavaggio
stesso. Spegnere tergicristalli e tergi‐
lunotto. Rimuovere l'antenna e
accessori esterni quali portapacchi e
così via.
Se si lava il veicolo a mano, assicu‐
rarsi di risciacquare con cura anche la parte interna dei passaruota.
Pulire anche i bordi e le rientranze delle portiere aperte e del cofano,
nonché le zone che questi ricoprono.
Pulire le modanature metalliche
lucide con una soluzione detergente
per alluminio al fine di evitare even‐
tuali danni.

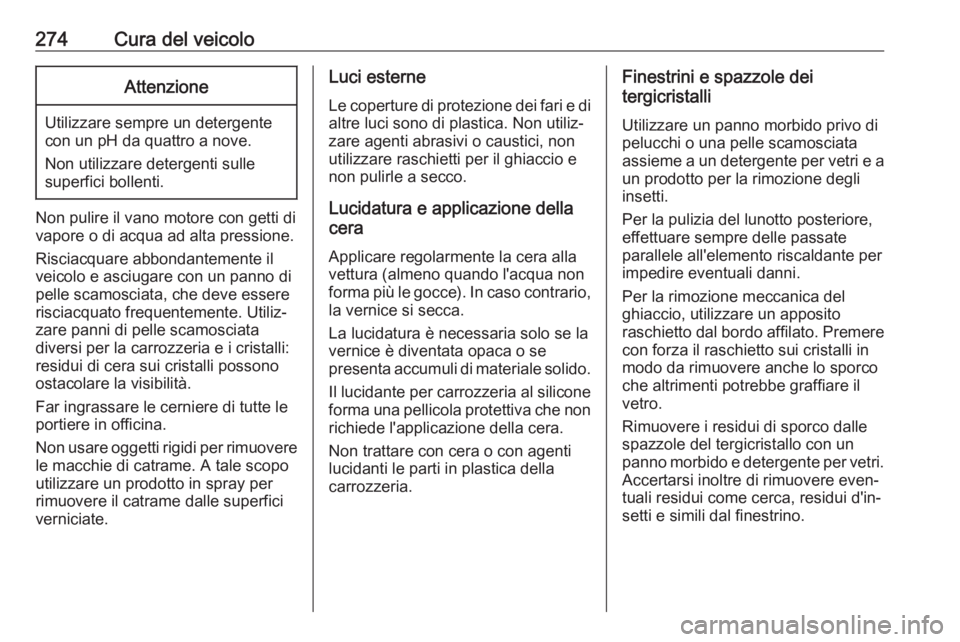

274Cura del veicoloAttenzione
Utilizzare sempre un detergente
con un pH da quattro a nove.
Non utilizzare detergenti sulle
superfici bollenti.
Non pulire il vano motore con getti di
vapore o di acqua ad alta pressione.
Risciacquare abbondantemente il
veicolo e asciugare con un panno di
pelle scamosciata, che deve essere
risciacquato frequentemente. Utiliz‐
zare panni di pelle scamosciata
diversi per la carrozzeria e i cristalli:
residui di cera sui cristalli possono
ostacolare la visibilità.
Far ingrassare le cerniere di tutte le
portiere in officina.
Non usare oggetti rigidi per rimuovere le macchie di catrame. A tale scopo
utilizzare un prodotto in spray per
rimuovere il catrame dalle superfici
verniciate.
Luci esterne
Le coperture di protezione dei fari e di
altre luci sono di plastica. Non utiliz‐
zare agenti abrasivi o caustici, non
utilizzare raschietti per il ghiaccio e
non pulirle a secco.
Lucidatura e applicazione della
cera
Applicare regolarmente la cera alla
vettura (almeno quando l'acqua non
forma più le gocce). In caso contrario,
la vernice si secca.
La lucidatura è necessaria solo se la
vernice è diventata opaca o se
presenta accumuli di materiale solido.
Il lucidante per carrozzeria al silicone forma una pellicola protettiva che non
richiede l'applicazione della cera.
Non trattare con cera o con agenti
lucidanti le parti in plastica della
carrozzeria.Finestrini e spazzole dei
tergicristalli
Utilizzare un panno morbido privo dipelucchi o una pelle scamosciata assieme a un detergente per vetri e a
un prodotto per la rimozione degli
insetti.
Per la pulizia del lunotto posteriore,
effettuare sempre delle passate
parallele all'elemento riscaldante per
impedire eventuali danni.
Per la rimozione meccanica del
ghiaccio, utilizzare un apposito
raschietto dal bordo affilato. Premere con forza il raschietto sui cristalli in
modo da rimuovere anche lo sporco che altrimenti potrebbe graffiare il
vetro.
Rimuovere i residui di sporco dalle
spazzole del tergicristallo con un
panno morbido e detergente per vetri. Accertarsi inoltre di rimuovere even‐
tuali residui come cerca, residui d'in‐
setti e simili dal finestrino.

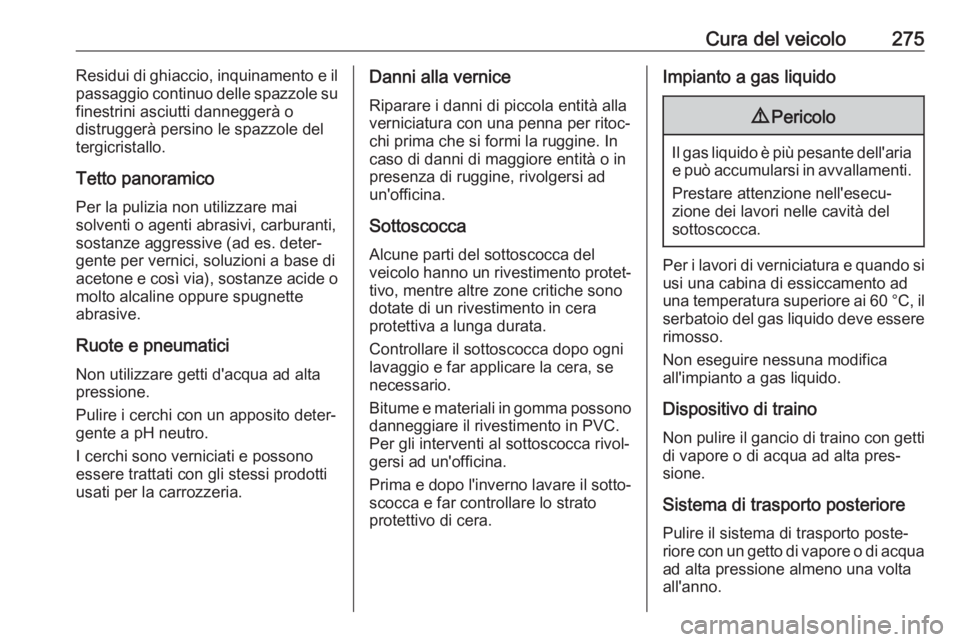

Cura del veicolo275Residui di ghiaccio, inquinamento e il
passaggio continuo delle spazzole su finestrini asciutti danneggerà o
distruggerà persino le spazzole del
tergicristallo.
Tetto panoramico
Per la pulizia non utilizzare mai
solventi o agenti abrasivi, carburanti, sostanze aggressive (ad es. deter‐
gente per vernici, soluzioni a base di
acetone e così via), sostanze acide o molto alcaline oppure spugnette
abrasive.
Ruote e pneumatici Non utilizzare getti d'acqua ad alta
pressione.
Pulire i cerchi con un apposito deter‐
gente a pH neutro.
I cerchi sono verniciati e possono
essere trattati con gli stessi prodotti
usati per la carrozzeria.Danni alla vernice
Riparare i danni di piccola entità alla
verniciatura con una penna per ritoc‐
chi prima che si formi la ruggine. In
caso di danni di maggiore entità o in
presenza di ruggine, rivolgersi ad
un'officina.
Sottoscocca Alcune parti del sottoscocca del
veicolo hanno un rivestimento protet‐
tivo, mentre altre zone critiche sono
dotate di un rivestimento in cera
protettiva a lunga durata.
Controllare il sottoscocca dopo ogni
lavaggio e far applicare la cera, se
necessario.
Bitume e materiali in gomma possono
danneggiare il rivestimento in PVC.
Per gli interventi al sottoscocca rivol‐
gersi ad un'officina.
Prima e dopo l'inverno lavare il sotto‐ scocca e far controllare lo strato
protettivo di cera.Impianto a gas liquido9 Pericolo
Il gas liquido è più pesante dell'aria
e può accumularsi in avvallamenti.
Prestare attenzione nell'esecu‐ zione dei lavori nelle cavità del
sottoscocca.
Per i lavori di verniciatura e quando si
usi una cabina di essiccamento ad
una temperatura superiore ai 60 °C, il serbatoio del gas liquido deve essere rimosso.
Non eseguire nessuna modifica
all'impianto a gas liquido.
Dispositivo di traino Non pulire il gancio di traino con getti
di vapore o di acqua ad alta pres‐
sione.
Sistema di trasporto posteriore
Pulire il sistema di trasporto poste‐
riore con un getto di vapore o di acqua ad alta pressione almeno una volta
all'anno.

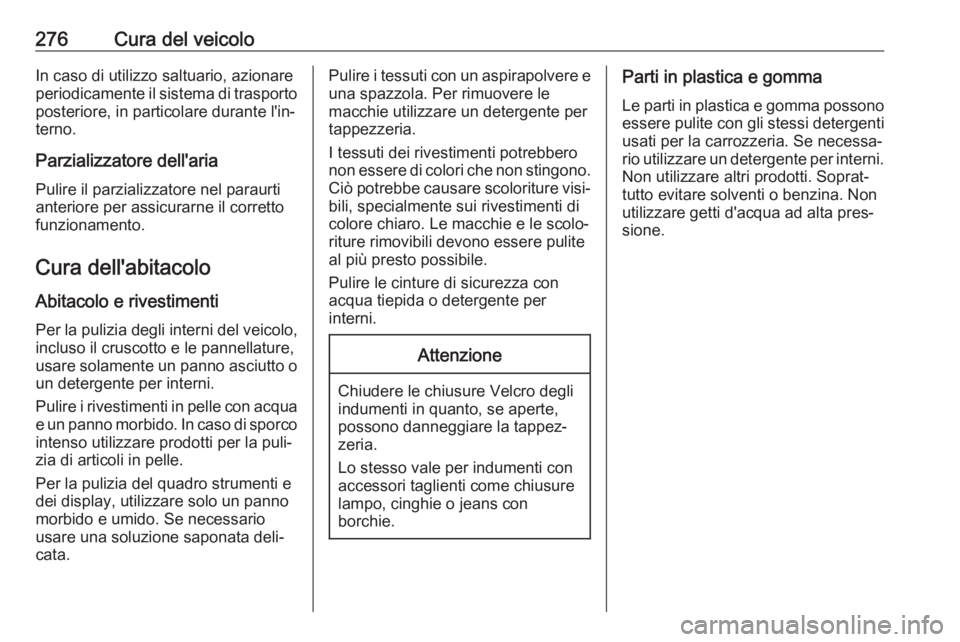

276Cura del veicoloIn caso di utilizzo saltuario, azionare
periodicamente il sistema di trasporto
posteriore, in particolare durante l'in‐
terno.
Parzializzatore dell'aria
Pulire il parzializzatore nel paraurti
anteriore per assicurarne il corretto
funzionamento.
Cura dell'abitacolo
Abitacolo e rivestimenti Per la pulizia degli interni del veicolo,
incluso il cruscotto e le pannellature,
usare solamente un panno asciutto o un detergente per interni.
Pulire i rivestimenti in pelle con acqua e un panno morbido. In caso di sporco
intenso utilizzare prodotti per la puli‐
zia di articoli in pelle.
Per la pulizia del quadro strumenti e
dei display, utilizzare solo un panno
morbido e umido. Se necessario
usare una soluzione saponata deli‐
cata.Pulire i tessuti con un aspirapolvere e una spazzola. Per rimuovere le
macchie utilizzare un detergente per
tappezzeria.
I tessuti dei rivestimenti potrebbero
non essere di colori che non stingono.
Ciò potrebbe causare scoloriture visi‐
bili, specialmente sui rivestimenti di
colore chiaro. Le macchie e le scolo‐
riture rimovibili devono essere pulite
al più presto possibile.
Pulire le cinture di sicurezza con
acqua tiepida o detergente per
interni.Attenzione
Chiudere le chiusure Velcro degli
indumenti in quanto, se aperte, possono danneggiare la tappez‐
zeria.
Lo stesso vale per indumenti con
accessori taglienti come chiusure
lampo, cinghie o jeans con
borchie.
Parti in plastica e gomma
Le parti in plastica e gomma possono
essere pulite con gli stessi detergenti
usati per la carrozzeria. Se necessa‐
rio utilizzare un detergente per interni.
Non utilizzare altri prodotti. Soprat‐
tutto evitare solventi o benzina. Non
utilizzare getti d'acqua ad alta pres‐
sione.

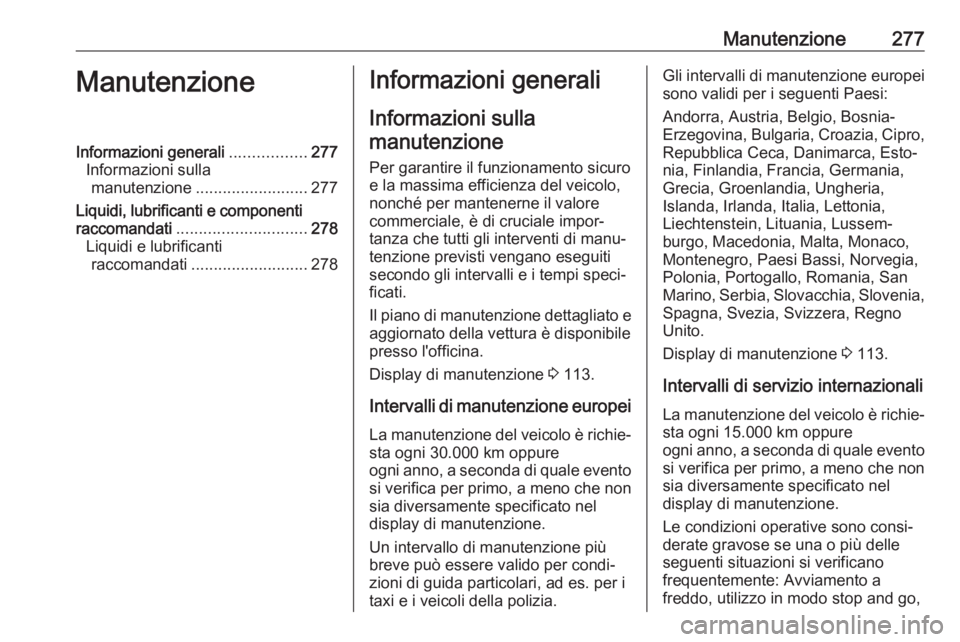

Manutenzione277ManutenzioneInformazioni generali.................277
Informazioni sulla manutenzione ......................... 277
Liquidi, lubrificanti e componenti
raccomandati ............................. 278
Liquidi e lubrificanti raccomandati .......................... 278Informazioni generali
Informazioni sulla manutenzione
Per garantire il funzionamento sicuro
e la massima efficienza del veicolo,
nonché per mantenerne il valore
commerciale, è di cruciale impor‐
tanza che tutti gli interventi di manu‐
tenzione previsti vengano eseguiti
secondo gli intervalli e i tempi speci‐
ficati.
Il piano di manutenzione dettagliato e
aggiornato della vettura è disponibile
presso l'officina.
Display di manutenzione 3 113.
Intervalli di manutenzione europei La manutenzione del veicolo è richie‐
sta ogni 30.000 km oppure
ogni anno, a seconda di quale evento si verifica per primo, a meno che non sia diversamente specificato nel
display di manutenzione.
Un intervallo di manutenzione più
breve può essere valido per condi‐
zioni di guida particolari, ad es. per i
taxi e i veicoli della polizia.Gli intervalli di manutenzione europei
sono validi per i seguenti Paesi:
Andorra, Austria, Belgio, Bosnia-
Erzegovina, Bulgaria, Croazia, Cipro,
Repubblica Ceca, Danimarca, Esto‐
nia, Finlandia, Francia, Germania,
Grecia, Groenlandia, Ungheria,
Islanda, Irlanda, Italia, Lettonia,
Liechtenstein, Lituania, Lussem‐
burgo, Macedonia, Malta, Monaco,
Montenegro, Paesi Bassi, Norvegia,
Polonia, Portogallo, Romania, San
Marino, Serbia, Slovacchia, Slovenia,
Spagna, Svezia, Svizzera, Regno
Unito.
Display di manutenzione 3 113.
Intervalli di servizio internazionali La manutenzione del veicolo è richie‐sta ogni 15.000 km oppure
ogni anno, a seconda di quale evento
si verifica per primo, a meno che non sia diversamente specificato nel
display di manutenzione.
Le condizioni operative sono consi‐
derate gravose se una o più delle
seguenti situazioni si verificano
frequentemente: Avviamento a
freddo, utilizzo in modo stop and go,

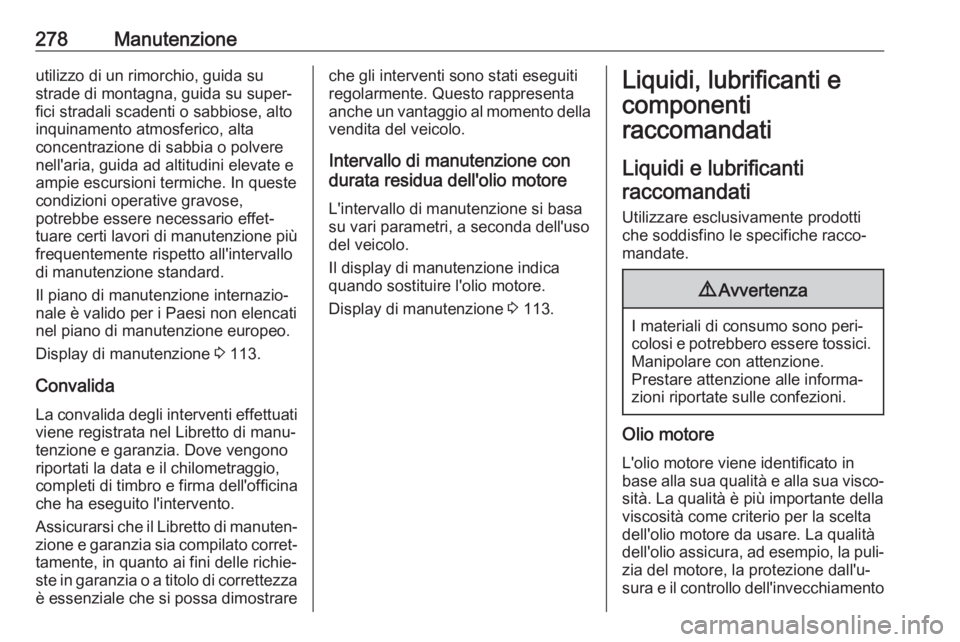

278Manutenzioneutilizzo di un rimorchio, guida su
strade di montagna, guida su super‐
fici stradali scadenti o sabbiose, alto
inquinamento atmosferico, alta
concentrazione di sabbia o polvere
nell'aria, guida ad altitudini elevate e
ampie escursioni termiche. In queste
condizioni operative gravose,
potrebbe essere necessario effet‐
tuare certi lavori di manutenzione più
frequentemente rispetto all'intervallo
di manutenzione standard.
Il piano di manutenzione internazio‐
nale è valido per i Paesi non elencati
nel piano di manutenzione europeo.
Display di manutenzione 3 113.
Convalida
La convalida degli interventi effettuati
viene registrata nel Libretto di manu‐
tenzione e garanzia. Dove vengono
riportati la data e il chilometraggio,
completi di timbro e firma dell'officina
che ha eseguito l'intervento.
Assicurarsi che il Libretto di manuten‐ zione e garanzia sia compilato corret‐
tamente, in quanto ai fini delle richie‐
ste in garanzia o a titolo di correttezza
è essenziale che si possa dimostrareche gli interventi sono stati eseguiti
regolarmente. Questo rappresenta
anche un vantaggio al momento della vendita del veicolo.
Intervallo di manutenzione con
durata residua dell'olio motore
L'intervallo di manutenzione si basa
su vari parametri, a seconda dell'uso
del veicolo.
Il display di manutenzione indica
quando sostituire l'olio motore.
Display di manutenzione 3 113.Liquidi, lubrificanti e
componenti
raccomandati
Liquidi e lubrificantiraccomandati
Utilizzare esclusivamente prodotti
che soddisfino le specifiche racco‐
mandate.9 Avvertenza
I materiali di consumo sono peri‐
colosi e potrebbero essere tossici. Manipolare con attenzione.
Prestare attenzione alle informa‐
zioni riportate sulle confezioni.
Olio motore
L'olio motore viene identificato in
base alla sua qualità e alla sua visco‐ sità. La qualità è più importante della
viscosità come criterio per la scelta
dell'olio motore da usare. La qualità
dell'olio assicura, ad esempio, la puli‐
zia del motore, la protezione dall'u‐
sura e il controllo dell'invecchiamento
