OPEL ZAFIRA C 2017.5 Priručnik za vlasnika (in Croatian)

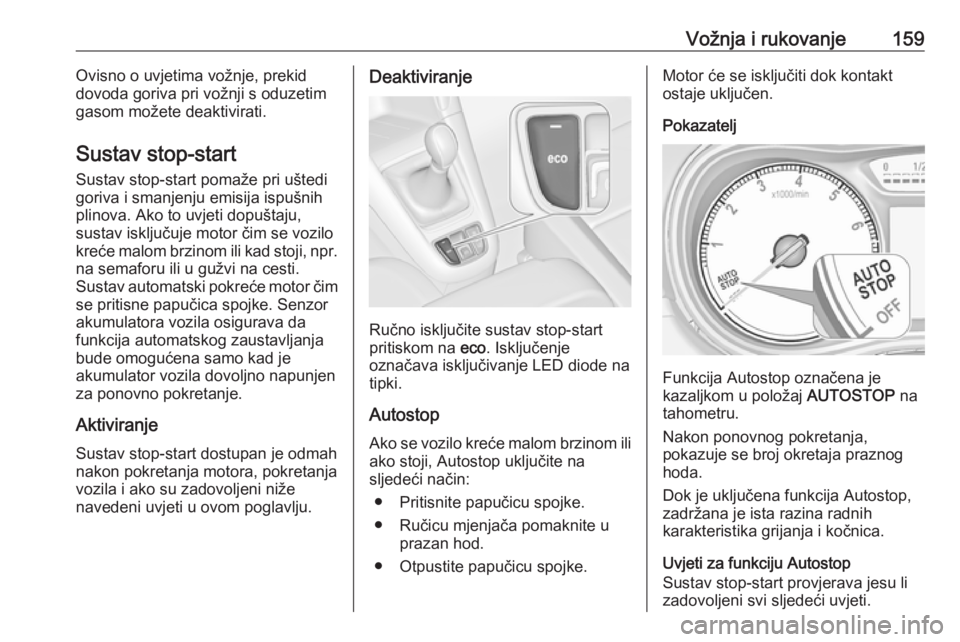

Vožnja i rukovanje159Ovisno o uvjetima vožnje, prekid
dovoda goriva pri vožnji s oduzetim
gasom možete deaktivirati.
Sustav stop-start Sustav stop-start pomaže pri uštedi
goriva i smanjenju emisija ispušnih
plinova. Ako to uvjeti dopuštaju,
sustav isključuje motor čim se vozilo
kreće malom brzinom ili kad stoji, npr. na semaforu ili u gužvi na cesti.
Sustav automatski pokreće motor čim
se pritisne papučica spojke. Senzor
akumulatora vozila osigurava da
funkcija automatskog zaustavljanja bude omogućena samo kad je
akumulator vozila dovoljno napunjen
za ponovno pokretanje.
Aktiviranje
Sustav stop-start dostupan je odmah
nakon pokretanja motora, pokretanja
vozila i ako su zadovoljeni niže
navedeni uvjeti u ovom poglavlju.Deaktiviranje
Ručno isključite sustav stop-start
pritiskom na eco. Isključenje
označava isključivanje LED diode na tipki.
Autostop
Ako se vozilo kreće malom brzinom ili ako stoji, Autostop uključite na
sljedeći način:
● Pritisnite papučicu spojke.
● Ručicu mjenjača pomaknite u prazan hod.
● Otpustite papučicu spojke.
Motor će se isključiti dok kontakt ostaje uključen.
Pokazatelj
Funkcija Autostop označena je
kazaljkom u položaj AUTOSTOP na
tahometru.
Nakon ponovnog pokretanja,
pokazuje se broj okretaja praznog hoda.
Dok je uključena funkcija Autostop,
zadržana je ista razina radnih
karakteristika grijanja i kočnica.
Uvjeti za funkciju Autostop
Sustav stop-start provjerava jesu li
zadovoljeni svi sljedeći uvjeti.

160Vožnja i rukovanje● Sustav stop-start nije ručnoisključen.
● Poklopac motornog prostora potpuno je zatvoren.
● Vozačeva vrata su zatvorena ili je
vozačev sigurnosni pojas
pričvršćen.
● Akumulator vozila je dovoljno napunjen i u dobrom je stanju.
● Motor je zagrijan.
● Temperatura rashladnog sredstva motora nije previsoka.
● Temperatura ispuha motora nije previsoka, na primjer nakon
vožnje pod velikim opterećenjem
motora.
● Temperatura okoline je iznad -5 °C.
● Sustav kontrole klima dozvoljava
funkciju Autostop.
● Podtlak u kočnicama je dovoljan.
● Funkcija samočišćenja filtra čestica ispuha dizela nije aktivna.
● Vozilo je voženo najmanje brzinom hodanja od posljednjeg
automatskog zaustavljanja.U protivnom će funkcija Autostop biti
onemogućena.
Određene postavke klima uređaja s
automatskim upravljanjem mogu spriječiti rad funkcije Autostop. Više
informacija potražite u poglavlju
automatskog klima uređaja 3 148.
Funkcija Autostop može biti
onemogućena neposredno nakon
vožnje autocestom.
Uhodavanje novog vozila 3 156.
Zaštita od pražnjenja akumulatora
vozila
Kako bi se pouzdano osigurala
ponovna pokretanja motora, nekoliko značajki zaštite od pražnjenja
akumulatora ugrađeno je kao dio
sustava stop-start.
Mjere uštede energije
Dok je uključena funkcija
automatskog zaustavljanja, nekoliko električnih značajki poput dodatnog
električnog grijača ili grijanja
stražnjeg stakla onemogućene su ili
prebačene u način rada za ušteduenergije. Brzina ventilatora klima
uređaja može je smanjiti za uštedu
energije.
Vozač ponovno pokreće motor Pritisnite papučicu spojke za ponovno
pokretanje motora.
Nakon ponovnog pokretanja motora,
kontrolno svjetlo D na zaslonu
informacijskog centra vozača se gasi.
U slučaju da pomaknete ručicu
mjenjača iz neutralnog položaja prije pritiskanja papučice spojke, upalit će
se kontrolno svjetlo - ili će se
prikazati u obliku poruke na
informacijskom centru vozača.
Kontrolno svjetlo - 3 115.
Sustav stop-start ponovno
pokreće motor
Ručica mjenjača mora biti u
neutralnom položaju kako bi se
omogućilo automatsko ponovno
pokretanje.

Vožnja i rukovanje161Ako se pojavi jedan od sljedećih
uvjeta dok je uključena funkcija
Autostop, sustav stop-start
automatski će ponovno pokrenuti
motor.
● Sustav stop-start ručno je isključen.
● Poklopac motornog prostora je otvoren.
● Sigurnosni pojas vozača nije zakopčan i vrata vozača su
otvorena.
● Temperatura motora je preniska.
● Razina napunjenosti akumulatora vozila je ispod
zadane razine.
● Podtlak u kočnicama nije dovoljan.
● Vozilo je voženo najmanje brzinom hodanja.
● Sustav kontrole klime traži pokretanje motora.
● Klima uređaj je ručno uključen.
Ako poklopac motornog prostora nije
u potpunosti zatvoren, prikazat će se poruka upozorenja na informacijskom
centru vozača.U slučaju priključivanja električne
dodatne opreme na utičnicu
napajanja, na primjer prijenosnog CD uređaja, moguće je primijetiti kraći
pad napona tijekom ponovnog
pokretanja motora.
Parkiranje9 Upozorenje
● Vozilo ne parkirajte na lako
zapaljivom području. Visoka
temperatura ispušnog sustava
mogla bi zapaliti površinu.
● Uvijek zategnite parkirnu kočnicu. Ručnu parkirnu
kočnicu zategnite bez
pritiskanja osigurača za
otpuštanje. Na uzbrdici ili
nizbrdici zategnite što je jače
moguće. Istovremeno pritisnite
papučicu kočnice kako biste
smanjili potrebnu radnu silu.
Za vozila s električnom
parkirnom kočnicom, povucite
sklopku m minimalno
jednu sekundu, dok kontrolna
lampica m ne zasvijetli
neprekidno i električna parkirna kočnice ne bude aktivirana
3 115.
● Isključite motor.
● Ako je vozilo na ravnoj površini
ili na uzbrdici, ukopčajte prvi stupanj prijenosa ili stavite
ručicu izbornika u položaj P,
prije vađenja ključa paljenja.
Na uzbrdici, zakrenite prednje
kotače od rubnjaka.
Ako je vozilo na nizzbrdici,
ukopčajte stupanj prijenosa za
vožnju unazad ili stavite ručicu
izbornika u položaj P, prije
vađenja ključa paljenja.
Prednje kotače zakrenite
prema rubnjaku.
● Zatvorite prozore.
● Izvadite kontaktni ključ iz kontakt brave. Okrećite kolo
upravljača dok ne osjetite da je
zaključano.
Za vozila s automatskim
mjenjačem, ključ se može

162Vožnja i rukovanjeizvući samo kada je ručica
mjenjača u položaju P.
● Zaključajte vozilo.
● Aktivirajte protuprovalni alarmni sustav.
● Ventilatori za hlađenje motora mogu raditi nakon isključivanja
motora 3 223.
Oprez
Nakon rada pri visokim brojevima
okretaja ili pod velikim
opterećenjem, pustite da motor
kratkotrajno radi pod malim
opterećenjem ili u praznom hodu
otprilike 30 sekundi prije
isključivanja radi zaštite
turbopunjača.
Napomena
U slučaju nezgode a napuhavanjem zračnog jastuka motor se
automatski isključuje, ako se vozilo
zaustavi unutar izvjesnog vremena.
Ispuh motora9 Opasnost
Ispušni plinovi motora sadrže
otrovni ugljični monoksid koji je
bez boje i mirisa i može biti opasan po život ako se udiše.
Ako ispušni plinovi ulaze u
unutrašnjost vozila, otvorite
prozore. Za uklanjanje uzroka
greške kontaktirajte radionicu.
Izbjegavajte vožnju s otvorenim
prtljažnikom, u suprotnom ispušni
plinovi mogu ući u vozilo.
Filtar krutih čestica
Automatski postupak čišćenja
Sustav filtra krutih čestica filtrira
štetne čestice čađe iz ispušnih
plinova. Sustav sadrži funkciju
samočišćenja koja se uključuje
automatski tijekom vožnje bez ikakve obavijesti. Filtar se čisti periodično
izgaranjem čestica čađe na visokoj
temperaturi. Ovaj proces se vrši
automatski u određenim uvjetima
vožnje i može potrajati do 25 minuta.
Obično je potrebno između sedam i
dvanaest minuta. Funkcija Autostop
nije dostupna i potrošnja goriva
tijekom tog perioda može biti veća.
Normalno je da se tijekom ovog
procesa pojave miris i dim.
Sustav iziskuje čišćenje
U određenim uvjetima, npr. vožnja na
kratke udaljenosti, sustav se ne može očistiti automatski.
Ako je potrebno čišćenje filtra i ako
prethodni uvjeti vožnje nisu omogućili
automatsko čišćenje, to će biti

Vožnja i rukovanje163naznačeno paljenjem % i porukom
upozorenja na informacijskom centru
vozača.
% svijetli zajedno s porukom
upozorenja ako je filtar krutih čestica ispuha dizela pun. Pokrenite proces
čišćenja što je prije moguće.
% bljeska zajedno s porukom
upozorenja ako je filtar krutih čestica ispuha dizela dostigao maksimalnu
razinu napunjenosti. Odmah
pokrenite proces čišćenja da biste
izbjegli oštećenje motora.
Aktivirajte postupak
samočišćenja
Za aktiviranje procesa čišćenja,
nastavite vožnju, održavajući brzinu
vrtnje motora iznad 2.000 okretaja u
minuti. Ako je potrebno odaberite niži
stupanj prijenosa. Tada započinje
čišćenje filtra krutih čestica.
Postupak čišćenja se završava brže
pri velikim brzinama i opterećenjima
vozila.Kontrolna lampica % se gasi, čim se
proces samočišćenja završi.
Nastavite voziti, sve dok postupak
samo-čišćenja ne bude završen.Oprez
Ako je to moguće, nemojte prekidati proces čišćenja. Vozite,
sve dok se čišćenje ne završi,
kako biste izbjegli potrebu za
servisom ili popravkom u radionici.
Postupak čišćenja nije moguć
Ako čišćenje nije moguće iz bilo kojihrazloga, kontrolno svjetlo Z svijetli i
pojavljuje se poruka upozorenja na
informacijskom centru vozača. Snaga
motora može se smanjiti. Odmah
zatražite pomoć radionice.
Katalizator
Katalizator smanjuje količinu štetnih
sastojaka u ispušnim plinovima.
Oprez
Kvalitete goriva osim onih navedenih na stranicama 3 205,
3 277 mogu oštetiti katalizator ili
elektroničke komponente.
Neizgoreni benzin će pregrijati i
oštetiti katalizator. Stoga
izbjegavajte prekomjerno
korištenje pokretača, potpuno
pražnjenje spremnika i pokretanje
motora guranjem ili vučom.
U slučaju problema s paljenjem,
nejednolikog rada motora, gubitka
performansi motora ili drugih
neuobičajenih problema, zatražite pomoć radionice što je prije moguće.
U slučaju nužde, vožnja se može
kratko nastaviti, održavajući brzinu
vozili i brzinu vrtnje motora niskom.
AdBlue
Opće napomene
Selektivna katalitička redukcija
(BlueInjection ) je postupak značajnog
smanjenja udjela dušičnih oksida u

164Vožnja i rukovanjeispušnim plinovima. To se postiže
ubrizgavanjem sredstva za ispuh
dizela u ispušni sustav. Amonijak
oslobođen iz tog sredstva, reagira s
dušikovim plinovima (NO x) iz ispuha i
pretvara ih u dušik i vodu.
Naziv ovog sredstva je AdBlue ®
. Riječ
je o tekućini koja nije toksična, nije
zapaljiva, koja je bezbojna i bez
mirisa, a koja se sastoji od 32 % ureje i 68 % vode.9 Upozorenje
Izbjegavajte kontakt sredstva
AdBlue s očima ili kožom.
U slučaju kontakta s očima ili
kožom, isperite vodom.
Oprez
Izbjegavajte kontakt boje i
sredstva AdBlue.
U slučaju kontakta, isperite
vodom.
AdBlue se smrzava pri
temperaturama od pribl. -11 °C.
Budući da je vozilo opremljeno
predgrijačem sredstva AdBlue,
redukcija emisija je zajamčena i pri
nižim temperaturama. Predgrijač
sredstva AdBlue radi automatski.
Tipična potrošnja sredstva AdBlue je pribl. 1,2 litre na 1000 km, za vozila s
motorom B16DTH ili B16DTJ, i pribl.
dvije litre na 1000 km, za vozila s
motorom B20DTH. Potrošnja može
biti i veća, ovisno o ponašanju u vožnji (primjerice veliko opterećenje ili
vučenje).
Spremnik sredstva AdBlue Kod preostale količine od pribl. pet
litara, postoji nivo sklopka za
sredstvo. Poruke upozorenja
prikazuju se samo ispod tog praga.
Zapremina spremnika 3 282.
Upozorenja o razini sredstva Ovisno o izračunatom dosegu s
preostalim sredstvom AdBlue, na
informacijskom centru vozača
prikazuju se različite poruke. Poruke i
ograničenja su zakonski zahtjev.Prvo moguće upozorenje je AdBlue
Range: (AdBlue područje:) 2400 km .
To upozorenje prikazat će se jedanput kratko, s izračunatim
dosegom. Vožnja je moguća bez
ikakvih ograničenja.
U sljedeću razinu upozorenja ulazite
s dosegom ispod 1750 km. Poruka s
trenutnim dosegom uvijek će se
prikazati ako se uključi paljenje i
potrebno ju je potvrditi 3 121.
Napunite sredstvo AdBlue prije no što
uđete u sljedeću razinu upozorenja.
Kod dosega sa sredstvom AdBlue
ispod 900 km, alternativno se
prikazuju sljedeće poruke upozorenja
i ne možete ih odbiti:
● AdBlue Low Refill Now (Niska
razina AdBlue, napunite sada)
● Engine Restart Prevented in
(Ponovno pokretanje motora
spriječeno u) 900 km .
Osim toga, kontrolno svjetlo Y
neprekidno bljeska.

Vožnja i rukovanje165Napomena
U slučaju velike potrošnje sredstva
AdBlue, informacijski centar vozača
može prikazati to upozorenje bez prethodnih faza upozoravanja.
U zadnju razinu upozorenja ulazite
kada je spremnik sredstva AdBlue
prazan. Ponovno pokretanje motora
nije moguće. Sljedeće poruke
upozorenja prikazuju se alternativno,
i ne možete ih odbiti:
● AdBlue Empty Refill Now
(AdBlue prazan, napuniti sada)
● Engine Will Not Restart (Motor
nije moguće ponovno pokrenuti) .
Osim toga, kontrolno svjetlo Y
neprekidno bljeska.
S aktivnim sprječavanjem pokretanja
motora, prikazat će se sljedeća
poruka:
Refill AdBlue To Start Vehicle
(Napunite AdBlue za pokretanje
vozila) .
Spremnik morate napuniti do vrha sa
sredstvom AdBlue, jer u suprotnom
nije moguće ponovno pokretanje
motora.Upozorenja za visoku emisiju
štetnih plinova
Ako emisija štetnih plinova poraste
iznad određene vrijednosti, na
informacijskom centru vozača
prikazat će se upozorenja, slična
upozorenjima o dosegu.
Prikazuju se zahtjevi za provjeru
ispušnog sustava, te najzad obavijest
o sprječavanju pokretanja motora.
Ova ograničenja su zakonski
propisana obveza.
Posavjetujte se u radionici radi
pomoći.
Nadolijevanje sredstva AdBlueOprez
Koristite samo sredstvo AdBlue
koje je sukladno europskim
normama DIN 70 070 i
ISO 22241-1.
Nemojte koristiti aditive.
Ne razrjeđujte AdBlue.
U suprotnom biste mogli oštetiti
sustav selektivne katalitičke
redukcije.
Napomena
Uvijek kada pumpa za punjenje s
mlaznicom za putnički automobil nije dostupna na postaji za punjenje,
koristite samo boce i limene kante za
sredstvo AdBlue, sa nepropusno
zatvorenim adapterom za punjenje,
kako biste spriječili povratno
prskanje i prelijevanje, u cilju
osiguranja da će pare iz spremnika
biti uhvaćene i da neće izlaziti van.
Sredstvo AdBlue u bocama ili
limenim kantama dostupno je u
mnogim postajama za punjenje i
možete ga nabaviti, primjerice, kod
zastupnika tvrtke Opel i na drugim
maloprodajnim mjestima.
Budući da sredstvo AdBlue ima
ograničen vijek trajanja, provjerite datum isteka prije nadopunjavanja.

166Vožnja i rukovanjeNapomena
Sustav detektira punjenje sredstva
AdBlue samo kada se aktivira prije
spomenuta nivo sklopka za tekućinu
u spremniku.
U slučaju da punjenje sredstva
AdBlue nije uspješno detektirano:
1. Vozite vozilo neprekidno 10 minuta, vodeći računa o tome
da brzina vozila uvijek bude veća od 20 km/h.
2. Ako se sredstvo AdBlue uspješno detektira, nestat će
ograničenja za vožnju sa
zalihom sredstva AdBlue.
Ako se punjenje sredstva AdBlue i
dalje ne detektira, zatražite pomoć
radionice.
Ako je potrebno nadopuniti AdBlue
pri temperaturama nižima od
-11 °C, sustav možda neće
prepoznati nadopunjavanje
sredstva AdBlue. U tom slučaju, parkirajte vozilo na mjestu s višom
temperaturom okoline sve dok se
AdBlue ne pretvori u tekućinu.Napomena
Prilikom odvijanja zaštitnog čepa iz
grla za punjenje, mogle bi izaći pare amonijaka. Nemojte udisati pare jerimaju jedak miris. Pare nisu štetne
za udisanje.
Spremnik sredstvo AdBlue trebate
napuniti do vrha. To morate učiniti
ako je već prikazana poruka
upozorenja u vezi sprječavanja
pokretanja motora.
Vozilo mora biti zaustavljeno na
ravnoj površini.
Grlo za punjenje sredstva AdBlue
nalazi se iza zaklopke za punjenje
goriva, koja se nalazi na stražnjoj
desnoj strani vozila.
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
1. Izvadite ključ iz kontakt brave.
2. Zatvorite sva vrata kako dimovi dušika ne bi ušli u vozilo.
3. Oslobodite poklopac otvora za punjenje spremnika goriva
guranjem poklopca 3 209.
4. Odvijte zaštitni čep s nalijevnog
grla za gorivo.
5. Otvorite spremnik za sredstvo AdBlue.
6. Jedan kraj crijeva postavite u spremnik, a drugi kraj zavijte na
nalijevnom grlu.
7. Dignite limenu kantu dok ne bude
prazna ili dok iz nje ne prestane
istjecanje. To može potrajati do
pet minuta.
8. Stavite limenu kantu na tlo kako biste ispraznili crijevo, čekajte 15
sekundi.

Vožnja i rukovanje1679. Odvijte crijevo od nalijevnog grla.
10. Postavite zaštitni čep i okrećite u smjeru kazaljke na satu dok se nezabravi.
Napomena
Spremnik sredstva AdBlue zbrinite
sukladno propisima o zaštiti okoliša.
Crijevo se može ponovno upotrijebiti ako se ispere čistom vodom prije
nego što se sredstvo AdBlue osuši.Automatski mjenjač
Automatski mjenjač dozvoljava
automatsku promjenu stupnjeva
prijenosa (automatski način) ili ručnu
promjenu stupnjeva prijenosa (ručni
način).
Ručno biranje stupnjeva prijenosa
moguće je u ručnom načinu rada M,
dodirom poluge mjenjača u + ili -
3 169.
Zaslon mjenjača
Aktivni stupanj prijenosa ili način rada prikazan je na informacijskom centru
vozača.
U automatskom radu, program vožnje
pokazuje se D.
U ručnom načinu rada, pokazuju se
M i broj odabranog stupnja prijenosa.
R pokazuje stupanj prijenosa za
vožnju unatrag.
N pokazuje neutralni položaj.
P pokazuje položaj parkiranja.

168Vožnja i rukovanjePoluga mjenjačaP:položaj parkiranja, kotači su
blokirani, odaberite samo kada
vozilo miruje sa zategnutom
parkirnom kočnicomR:stupanj za vožnju unatrag,
odaberite samo kad vozilo mirujeN:prazni hodD:automatski način radaM:ručni način rada<:prebacite u viši stupanj prijenosa
u ručnom načinu rada]:prebacite u niži stupanj prijenosa u ručnom načinu rada
Poluga mjenjača blokirana je u
položaju P i možete je pomaknuti
samo kada uključite kontakt,
pritisnete gumb za otpuštanje na
poluzi mjenjača i pritisnete papučicu
kočnice.
Bez pritisnute papučice nožne
kočnice, kontrolno svjetlo j svijetli.
Ako poluga mjenjača nije u P kada je
kontakt isključen, kontrolno svjetlo
j bljeska.
Za uključivanje P ili R, pritisnite
osigurač.
Motor se može pokrenuti samo s
polugom u položaju P ili N. Kada je
odabran položaj N, pritisnite nožnu
kočnicu ili zategnite parkirnu kočnicu
prije pokretanja.
Ne ubrzavajte za vrijeme odabira stupnja prijenosa. Nikada ne pritišćite
papučicu gasa i papučicu kočnice
istovremeno.
Kad je odabran stupanj prijenosa,
vozilo počinje lagano klizati kad se
kočnica otpusti.
Kočenje motorom Za uporabu efekta kočenja motorom,
pravovremeno odaberite niži stupanj
prijenosa pri vožnji na nizbrdici, vidi
ručni način rada.
Ljuljanje vozila Ljuljanje vozila je dozvoljeno samo
ako je vozilo zaglavilo u pijesku, blatu
ili snijegu. Pomičite polugu mjenjača
između D i R. Ne tjerajte motor u
visoki broj okretaja i izbjegavajte
naglo ubrzavanje.
