OPEL ZAFIRA C 2017.5 Посібник з експлуатації (in Ukrainian)

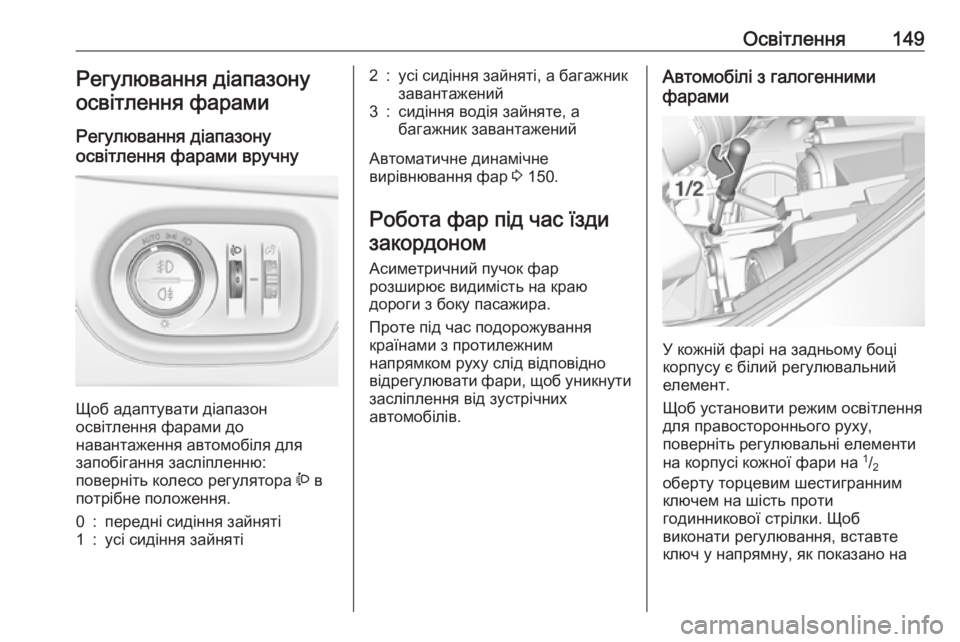

Освітлення149Регулювання діапазону
освітлення фарами
Регулювання діапазону
освітлення фарами вручну
Щоб адаптувати діапазон
освітлення фарами до
навантаження автомобіля для
запобігання засліпленню:
поверніть колесо регулятора ? в
потрібне положення.
0:передні сидіння зайняті1:усі сидіння зайняті2:усі сидіння зайняті, а багажник
завантажений3:сидіння водія зайняте, а
багажник завантажений
Автоматичне динамічне
вирівнювання фар 3 150.
Робота фар під час їзди закордоном
Асиметричний пучок фар
розширює видимість на краю
дороги з боку пасажира.
Проте під час подорожування
країнами з протилежним
напрямком руху слід відповідно
відрегулювати фари, щоб уникнути
засліплення від зустрічних
автомобілів.
Автомобілі з галогенними
фарами
У кожній фарі на задньому боці
корпусу є білий регулювальний
елемент.
Щоб установити режим освітлення
для правостороннього руху,
поверніть регулювальні елементи
на корпусі кожної фари на 1
/2
оберту торцевим шестигранним
ключем на шість проти
годинникової стрілки. Щоб
виконати регулювання, вставте
ключ у напрямну, як показано на

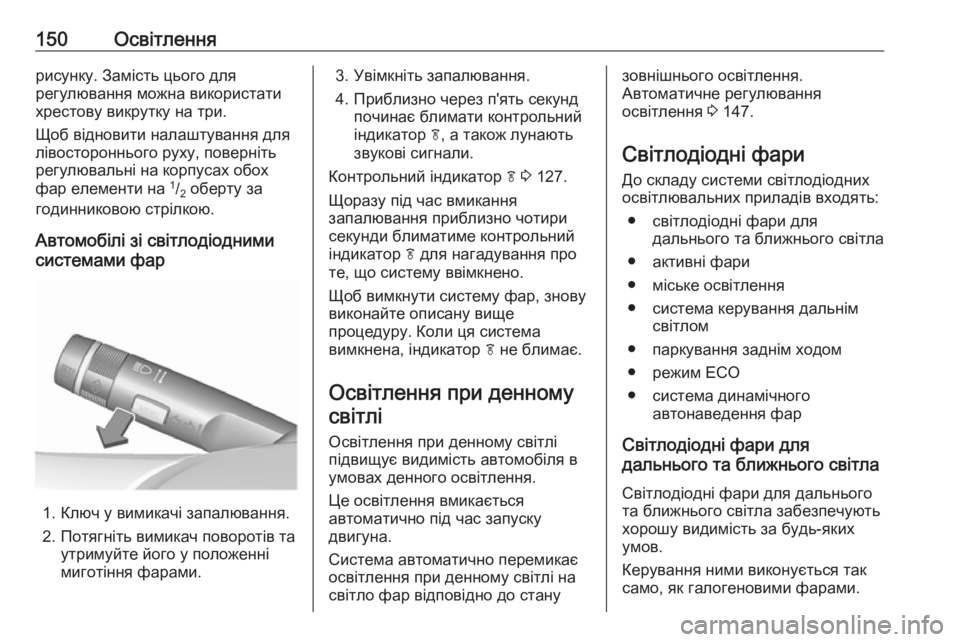

150Освітленнярисунку. Замість цього для
регулювання можна використати
хрестову викрутку на три.
Щоб відновити налаштування для лівостороннього руху, повернітьрегулювальні на корпусах обох
фар елементи на 1
/2 оберту за
годинниковою стрілкою.
Автомобілі зі світлодіодними
системами фар
1. Ключ у вимикачі запалювання.
2. Потягніть вимикач поворотів та утримуйте його у положенні
миготіння фарами.
3. Увімкніть запалювання.
4. Приблизно через п'ять секунд починає блимати контрольний
індикатор f, а також лунають
звукові сигнали.
Контрольний індикатор f 3 127.
Щоразу під час вмикання
запалювання приблизно чотири
секунди блиматиме контрольний
індикатор f для нагадування про
те, що систему ввімкнено.
Щоб вимкнути систему фар, знову виконайте описану вище
процедуру. Коли ця система
вимкнена, індикатор f не блимає.
Освітлення при денному
світлі
Освітлення при денному світлі
підвищує видимість автомобіля в
умовах денного освітлення.
Це освітлення вмикається
автоматично під час запуску
двигуна.
Система автоматично перемикає
освітлення при денному світлі на
світло фар відповідно до станузовнішнього освітлення.
Автоматичне регулювання
освітлення 3 147.
Світлодіодні фари
До складу системи світлодіодних
освітлювальних приладів входять:
● світлодіодні фари для дальнього та ближнього світла
● активні фари
● міське освітлення
● система керування дальнім світлом
● паркування заднім ходом
● режим ECO
● система динамічного автонаведення фар
Світлодіодні фари для
дальнього та ближнього світла
Світлодіодні фари для дальнього
та ближнього світла забезпечують
хорошу видимість за будь-яких
умов.
Керування ними виконується так само, як галогеновими фарами.

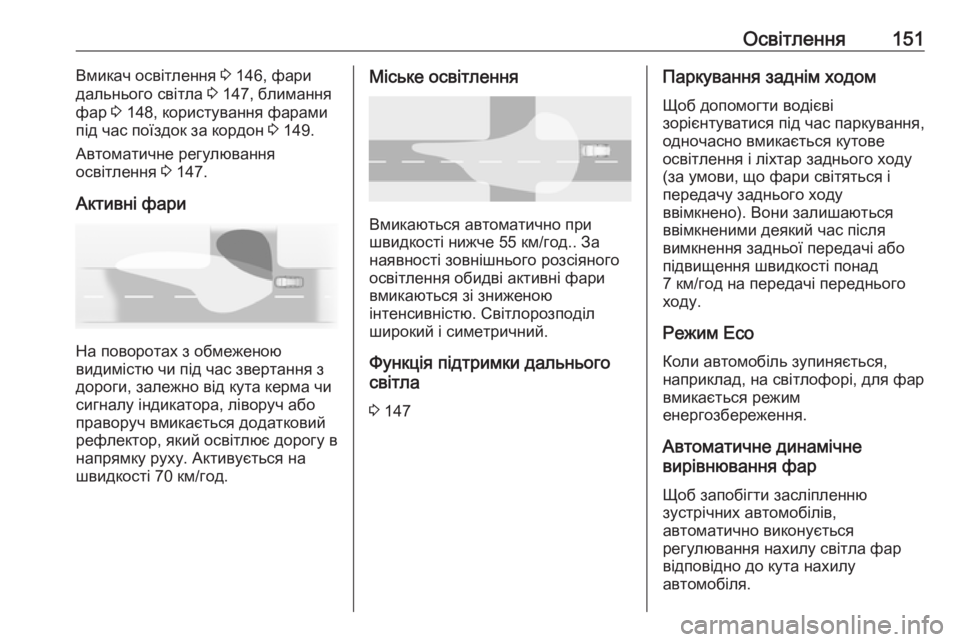

Освітлення151Вмикач освітлення 3 146, фари
дальнього світла 3 147, блимання
фар 3 148, користування фарами
під час поїздок за кордон 3 149.
Автоматичне регулювання
освітлення 3 147.
Активні фари
На поворотах з обмеженою
видимістю чи під час звертання з
дороги, залежно від кута керма чи
сигналу індикатора, ліворуч або праворуч вмикається додатковий
рефлектор, який освітлює дорогу в
напрямку руху. Активується на
швидкості 70 км/год.
Міське освітлення
Вмикаються автоматично при
швидкості нижче 55 км/год.. За
наявності зовнішнього розсіяного
освітлення обидві активні фари
вмикаються зі зниженою
інтенсивністю. Світлорозподіл
широкий і симетричний.
Функція підтримки дальнього
світла
3 147
Паркування заднім ходом
Щоб допомогти водієві
зорієнтуватися під час паркування,
одночасно вмикається кутове
освітлення і ліхтар заднього ходу
(за умови, що фари світяться і
передачу заднього ходу
ввімкнено). Вони залишаються
ввімкненими деякий час після
вимкнення задньої передачі або підвищення швидкості понад
7 км/год на передачі переднього
ходу.
Режим Eco
Коли автомобіль зупиняється,
наприклад, на світлофорі, для фар
вмикається режим
енергозбереження.
Автоматичне динамічне
вирівнювання фар
Щоб запобігти засліпленню
зустрічних автомобілів,
автоматично виконується
регулювання нахилу світла фар
відповідно до кута нахилу
автомобіля.

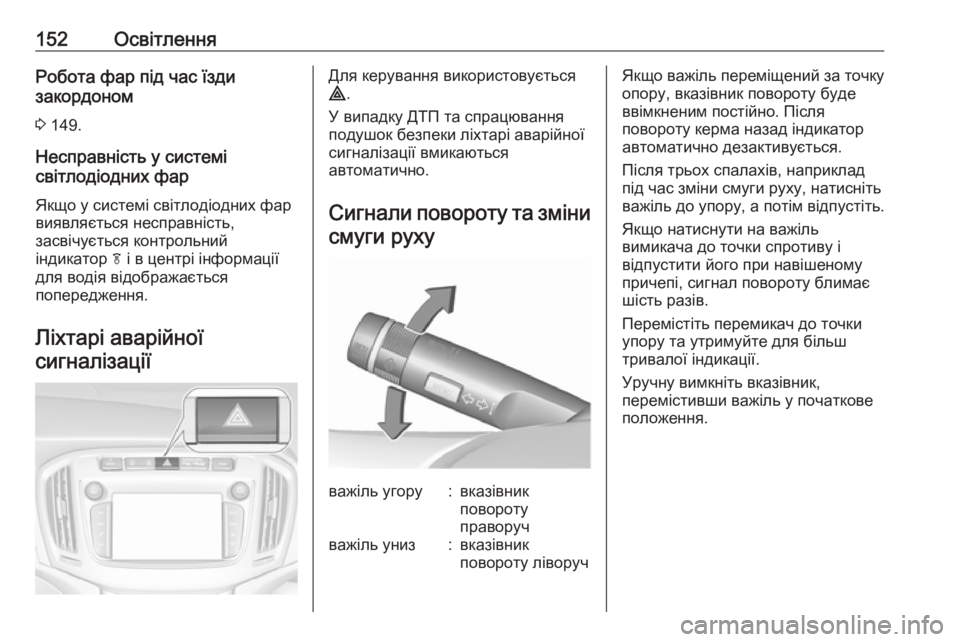

152ОсвітленняРобота фар під час їзди
закордоном
3 149.
Несправність у системі
світлодіодних фар
Якщо у системі світлодіодних фарвиявляється несправність,
засвічується контрольний
індикатор f і в центрі інформації
для водія відображається
попередження.
Ліхтарі аварійної сигналізаціїДля керування використовується
¨ .
У випадку ДТП та спрацювання подушок безпеки ліхтарі аварійної
сигналізації вмикаються
автоматично.
Сигнали повороту та зміни
смуги рухуважіль угору:вказівник
повороту
праворучважіль униз:вказівник
повороту ліворучЯкщо важіль переміщений за точку
опору, вказівник повороту буде
ввімкненим постійно. Після
повороту керма назад індикатор
автоматично дезактивується.
Після трьох спалахів, наприклад
під час зміни смуги руху, натисніть
важіль до упору, а потім відпустіть.
Якщо натиснути на важіль
вимикача до точки спротиву і
відпустити його при навішеному причепі, сигнал повороту блимає
шість разів.
Перемістіть перемикач до точки
упору та утримуйте для більш
тривалої індикації.
Уручну вимкніть вказівник,
перемістивши важіль у початкове
положення.

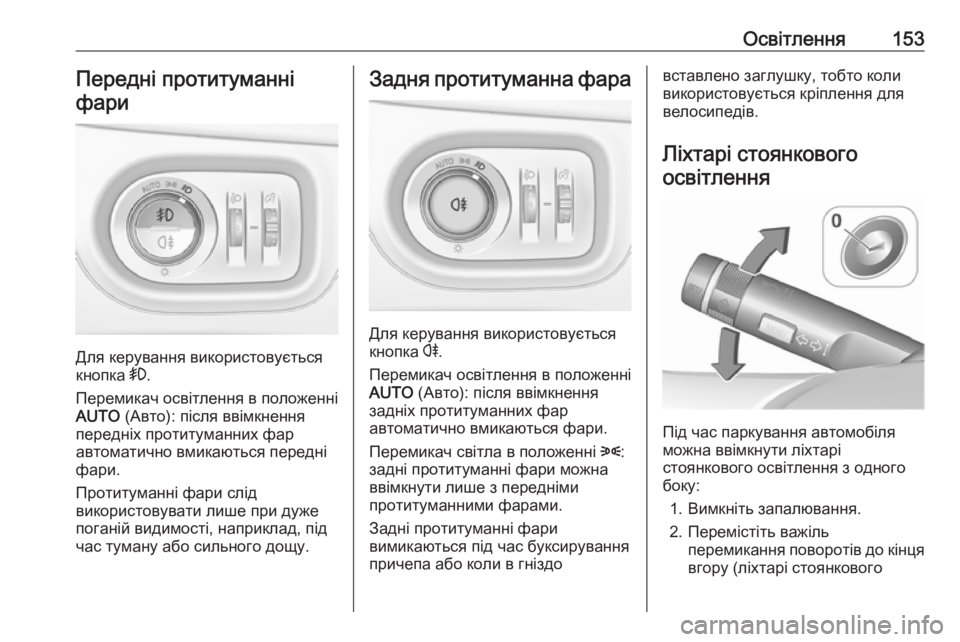

Освітлення153Передні протитуманні
фари
Для керування використовується
кнопка >.
Перемикач освітлення в положенні
AUTO (Авто): після ввімкнення
передніх протитуманних фар
автоматично вмикаються передні
фари.
Протитуманні фари слід
використовувати лише при дуже
поганій видимості, наприклад, під
час туману або сильного дощу.
Задня протитуманна фара
Для керування використовується
кнопка r.
Перемикач освітлення в положенні
AUTO (Авто): після ввімкнення
задніх протитуманних фар
автоматично вмикаються фари.
Перемикач світла в положенні 8:
задні протитуманні фари можна
ввімкнути лише з передніми
протитуманними фарами.
Задні протитуманні фари
вимикаються під час буксирування
причепа або коли в гніздо
вставлено заглушку, тобто коли
використовується кріплення для
велосипедів.
Ліхтарі стоянкового
освітлення
Під час паркування автомобіля
можна ввімкнути ліхтарі
стоянкового освітлення з одного
боку:
1. Вимкніть запалювання.
2. Перемістіть важіль перемикання поворотів до кінця
вгору (ліхтарі стоянкового

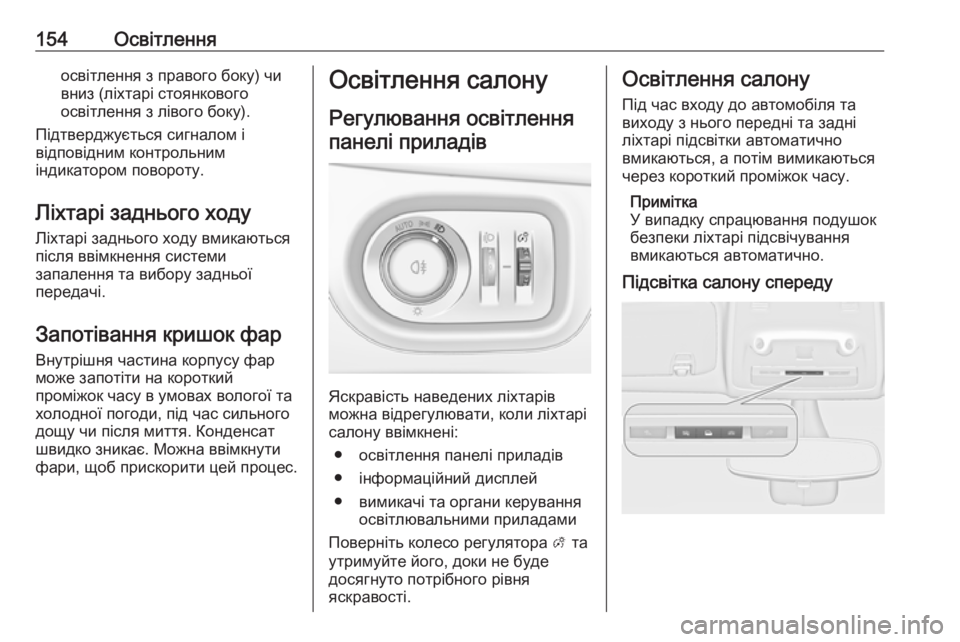

154Освітленняосвітлення з правого боку) чи
вниз (ліхтарі стоянкового
освітлення з лівого боку).
Підтверджується сигналом і
відповідним контрольним
індикатором повороту.
Ліхтарі заднього ходу Ліхтарі заднього ходу вмикаються
після ввімкнення системи
запалення та вибору задньої
передачі.
Запотівання кришок фар Внутрішня частина корпусу фар
може запотіти на короткий
проміжок часу в умовах вологої та
холодної погоди, під час сильного
дощу чи після миття. Конденсат
швидко зникає. Можна ввімкнути
фари, щоб прискорити цей процес.Освітлення салону
Регулювання освітленняпанелі приладів
Яскравість наведених ліхтарів
можна відрегулювати, коли ліхтарі
салону ввімкнені:
● освітлення панелі приладів
● інформаційний дисплей
● вимикачі та органи керування освітлювальними приладами
Поверніть колесо регулятора A та
утримуйте його, доки не буде
досягнуто потрібного рівня
яскравості.
Освітлення салону
Під час входу до автомобіля та
виходу з нього передні та задні
ліхтарі підсвітки автоматично
вмикаються, а потім вимикаються
через короткий проміжок часу.
Примітка
У випадку спрацювання подушок
безпеки ліхтарі підсвічування
вмикаються автоматично.
Підсвітка салону спереду

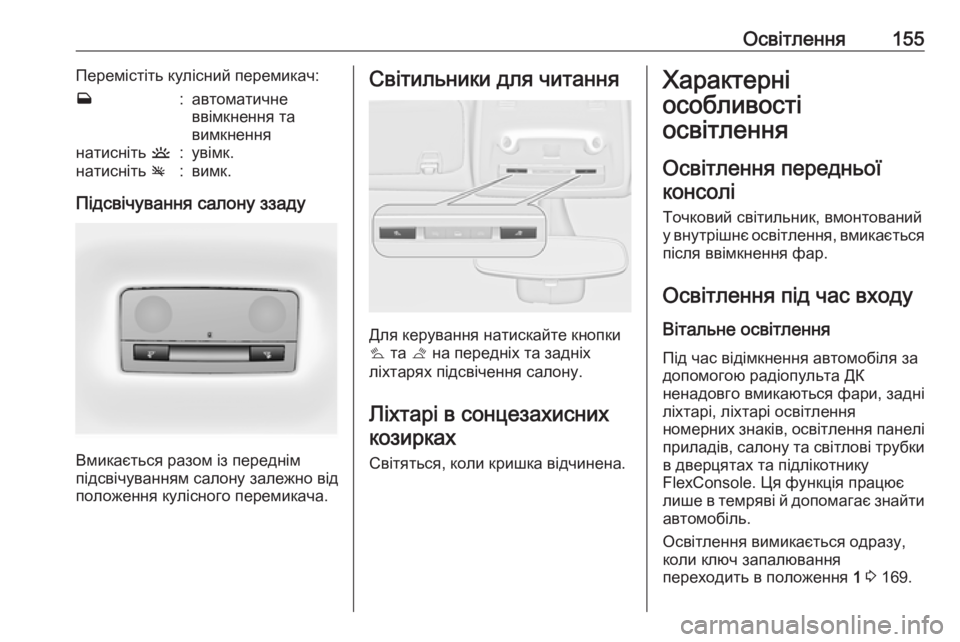

Освітлення155Перемістіть кулісний перемикач:w:автоматичне
ввімкнення та
вимкненнянатисніть u:увімк.натисніть v:вимк.
Підсвічування салону ззаду
Вмикається разом із переднім
підсвічуванням салону залежно від
положення кулісного перемикача.
Світильники для читання
Для керування натискайте кнопки
s та t на передніх та задніх
ліхтарях підсвічення салону.
Ліхтарі в сонцезахисних козирках
Світяться, коли кришка відчинена.
Характерні
особливості
освітлення
Освітлення передньої консолі
Точковий світильник, вмонтований
у внутрішнє освітлення, вмикається після ввімкнення фар.
Освітлення під час входу Вітальне освітлення
Під час відімкнення автомобіля за допомогою радіопульта ДК
ненадовго вмикаються фари, задні
ліхтарі, ліхтарі освітлення
номерних знаків, освітлення панелі
приладів, салону та світлові трубки в дверцятах та підлікотнику
FlexConsole. Ця функція працює лише в темряві й допомагає знайти автомобіль.
Освітлення вимикається одразу,
коли ключ запалювання
переходить в положення 1 3 169.

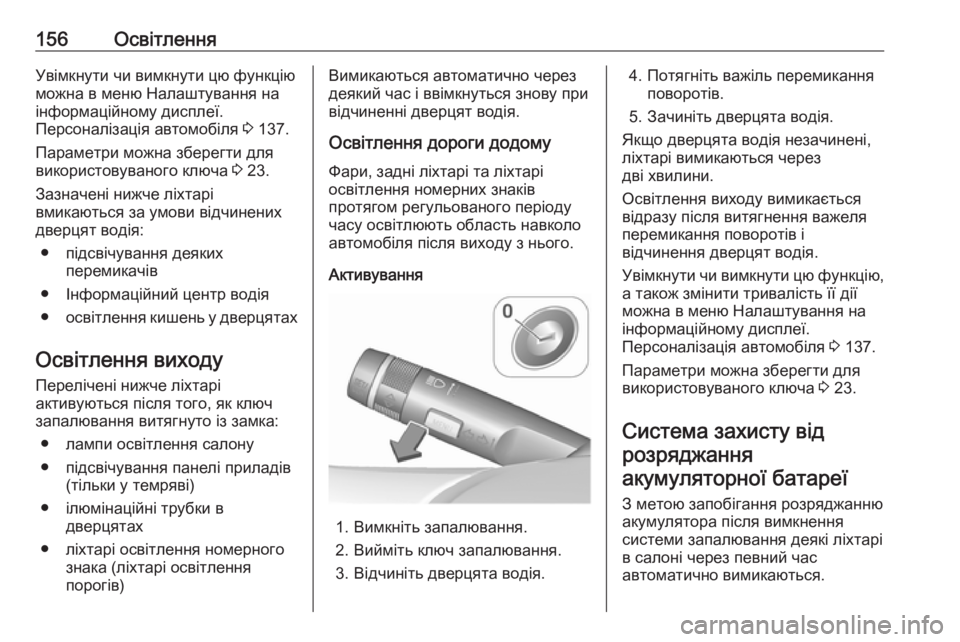

156ОсвітленняУвімкнути чи вимкнути цю функціюможна в меню Налаштування на інформаційному дисплеї.
Персоналізація автомобіля 3 137.
Параметри можна зберегти для використовуваного ключа 3 23.
Зазначені нижче ліхтарі
вмикаються за умови відчинених
дверцят водія:
● підсвічування деяких перемикачів
● Інформаційний центр водія
● освітлення кишень у дверцятах
Освітлення виходу
Перелічені нижче ліхтарі
активуються після того, як ключ
запалювання витягнуто із замка:
● лампи освітлення салону
● підсвічування панелі приладів (тільки у темряві)
● ілюмінаційні трубки в дверцятах
● ліхтарі освітлення номерного знака (ліхтарі освітлення
порогів)Вимикаються автоматично через
деякий час і ввімкнуться знову при
відчиненні дверцят водія.
Освітлення дороги додому
Фари, задні ліхтарі та ліхтарі
освітлення номерних знаків
протягом регульованого періоду
часу освітлюють область навколо
автомобіля після виходу з нього.
Активування
1. Вимкніть запалювання.
2. Вийміть ключ запалювання.
3. Відчиніть дверцята водія.
4. Потягніть важіль перемикання поворотів.
5. Зачиніть дверцята водія.
Якщо дверцята водія незачинені,
ліхтарі вимикаються через
дві хвилини.
Освітлення виходу вимикається
відразу після витягнення важеля
перемикання поворотів і
відчинення дверцят водія.
Увімкнути чи вимкнути цю функцію,
а також змінити тривалість її дії
можна в меню Налаштування на
інформаційному дисплеї.
Персоналізація автомобіля 3 137.
Параметри можна зберегти для
використовуваного ключа 3 23.
Система захисту від розряджання
акумуляторної батареї
З метою запобігання розряджанню
акумулятора після вимкнення
системи запалювання деякі ліхтарі
в салоні через певний час
автоматично вимикаються.

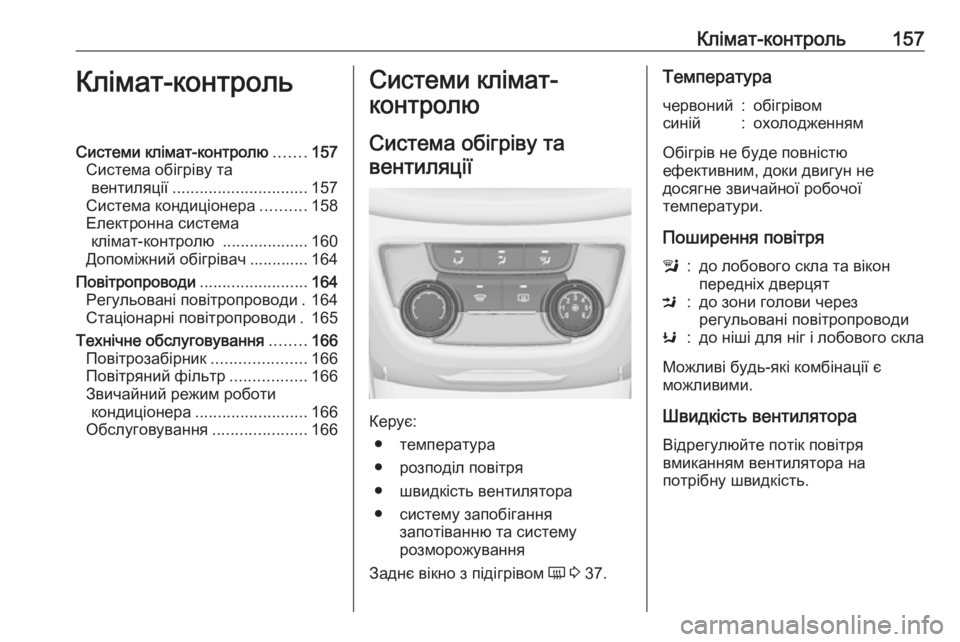

Клімат-контроль157Клімат-контрольСистеми клімат-контролю.......157
Система обігріву та вентиляції .............................. 157
Система кондиціонера ..........158
Електронна система клімат-контролю ...................160
Допоміжний обігрівач ............. 164
Повітропроводи ........................164
Регульовані повітропроводи . 164
Стаціонарні повітропроводи . 165
Технічне обслуговування ........166
Повітрозабірник .....................166
Повітряний фільтр .................166
Звичайний режим роботи кондиціонера ......................... 166
Обслуговування .....................166Системи клімат-
контролю
Система обігріву тавентиляції
Керує: ● температура
● розподіл повітря
● швидкість вентилятора
● систему запобігання запотіванню та систему
розморожування
Заднє вікно з підігрівом Ü 3 37.
Температурачервоний:обігрівомсиній:охолодженням
Обігрів не буде повністю
ефективним, доки двигун не
досягне звичайної робочої
температури.
Поширення повітря
l:до лобового скла та вікон
передніх дверцятM:до зони голови через
регульовані повітропроводиK:до ніші для ніг і лобового скла
Можливі будь-які комбінації є
можливими.
Швидкість вентилятора
Відрегулюйте потік повітря
вмиканням вентилятора на
потрібну швидкість.

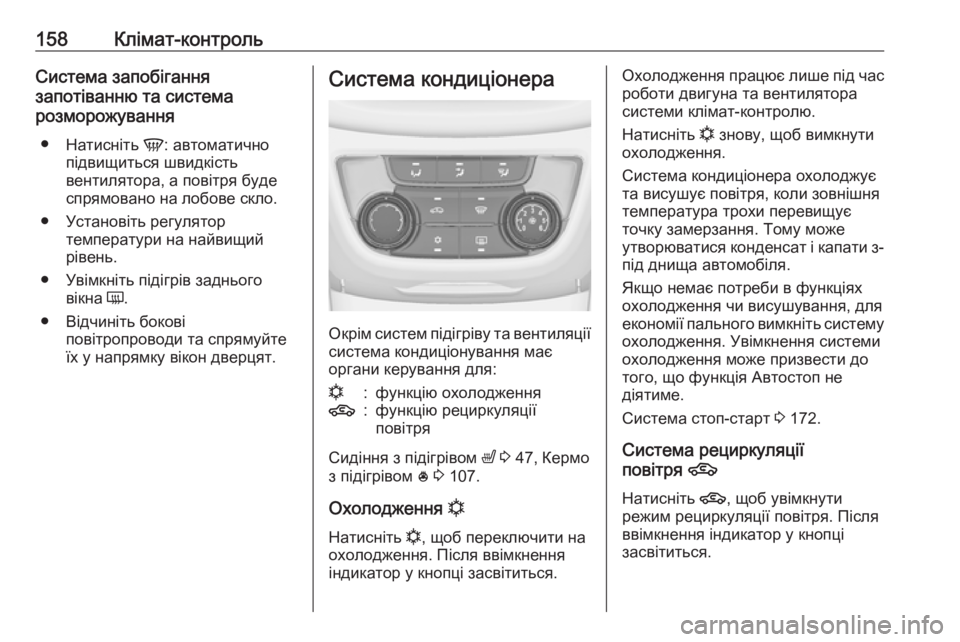

158Клімат-контрольСистема запобігання
запотіванню та система
розморожування
● Натисніть V: автоматично
підвищиться швидкість
вентилятора, а повітря буде
спрямовано на лобове скло.
● Установіть регулятор температури на найвищий
рівень.
● Увімкніть підігрів заднього вікна Ü.
● Відчиніть бокові повітропроводи та спрямуйте
їх у напрямку вікон дверцят.Система кондиціонера
Окрім систем підігріву та вентиляції система кондиціонування має
органи керування для:
n:функцію охолодження4:функцію рециркуляції
повітря
Сидіння з підігрівом ß 3 47, Кермо
з підігрівом * 3 107.
Охолодження n
Натисніть n, щоб переключити на
охолодження. Після ввімкнення
індикатор у кнопці засвітиться.
Охолодження працює лише під час роботи двигуна та вентилятора
системи клімат-контролю.
Натисніть n знову, щоб вимкнути
охолодження.
Система кондиціонера охолоджує та висушує повітря, коли зовнішня
температура трохи перевищує
точку замерзання. Тому може
утворюватися конденсат і капати з-
під днища автомобіля.
Якщо немає потреби в функціях
охолодження чи висушування, для
економії пального вимкніть систему охолодження. Увімкнення системи
охолодження може призвести до того, що функція Автостоп не
діятиме.
Система стоп-старт 3 172.
Система рециркуляції
повітря 4
Натисніть 4, щоб увімкнути
режим рециркуляції повітря. Після
ввімкнення індикатор у кнопці
засвітиться.
