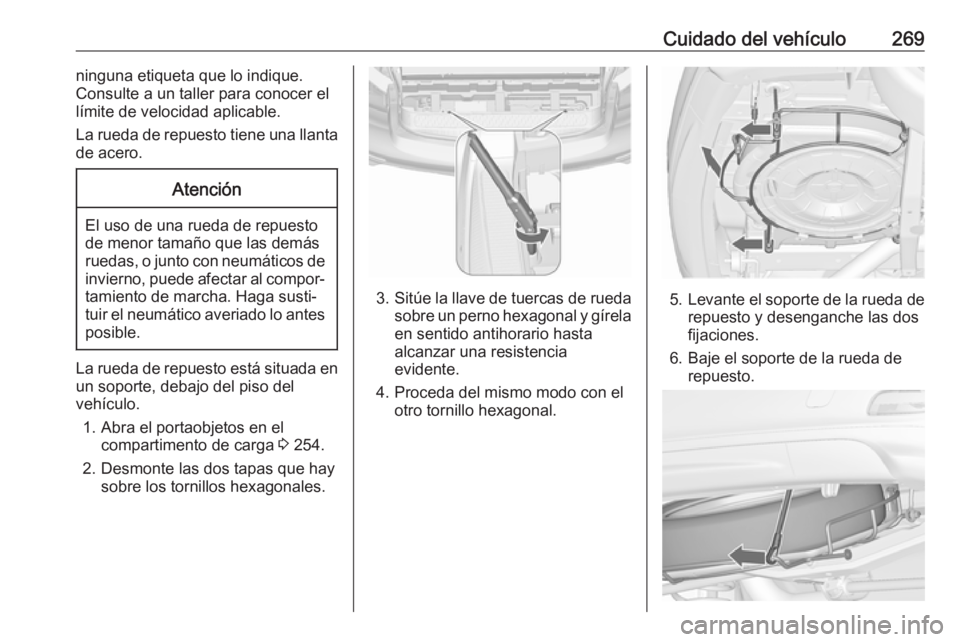

Cuidado del vehículo269ninguna etiqueta que lo indique.
Consulte a un taller para conocer el límite de velocidad aplicable.
La rueda de repuesto tiene una llanta
de acero.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐
tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
La rueda de repuesto está situada enun soporte, debajo del piso del
vehículo.
1. Abra el portaobjetos en el compartimento de carga 3 254.
2. Desmonte las dos tapas que hay sobre los tornillos hexagonales.
3. Sitúe la llave de tuercas de rueda
sobre un perno hexagonal y gírela
en sentido antihorario hasta
alcanzar una resistencia
evidente.
4. Proceda del mismo modo con el otro tornillo hexagonal.5.Levante el soporte de la rueda de
repuesto y desenganche las dos
fijaciones.
6. Baje el soporte de la rueda de repuesto.

270Cuidado del vehículo7. Desenganche el cable de seguri‐dad.
8. Baje el soporte por completo y saque la rueda de repuesto.
9. Cambie la rueda. La rueda dañada debe asegu‐
rarse en el compartimento de
carga; ver a continuación.
10. Levante el soporte vacío de la rueda de repuesto y enganche el
cable de seguridad.
11. Levante aún más el soporte de la rueda de repuesto y enclave las
dos fijaciones. El lado abierto de
las fijaciones debe señalar en el
sentido de marcha.
12. Cierre el soporte de la rueda de repuesto vacío girando los dos
pernos hexagonales en el sentido
de las agujas del reloj con la llave de tornillos para ruedas.
13. Monte las dos tapas sobre los tornillos hexagonales.
14. Guarde la llave de tornillos para rueda y el gato en el portaobjetos
de la parte delantera del portón
trasero.
15. Cierre la tapa del compartimento portaobjetos.
Al guardar la rueda de repuesto en su
soporte, observe que la rueda quede colocada con la válvula sobre el
hueco del soporte.
Guardar una rueda de tamaño
normal pinchada en el
compartimento de carga
El soporte de la rueda de repuesto no está diseñado para otros tamaños de
neumáticos distintos al de la rueda de
repuesto.Una rueda dañada más ancha que la de repuesto deberá guardarse en el
compartimento de carga y asegu‐
rarse mediante correas. Herramien‐ tas del vehículo 3 254.
Los asientos de la tercera fila deben
estar plegados 3 83.
1. Coloque la rueda cerca de la pared lateral izquierda del
compartimento de carga.
2. Coloque el lazo del extremo de la
correa en la argolla delantera del
lado izquierdo.
3. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐
tamente en la argolla.

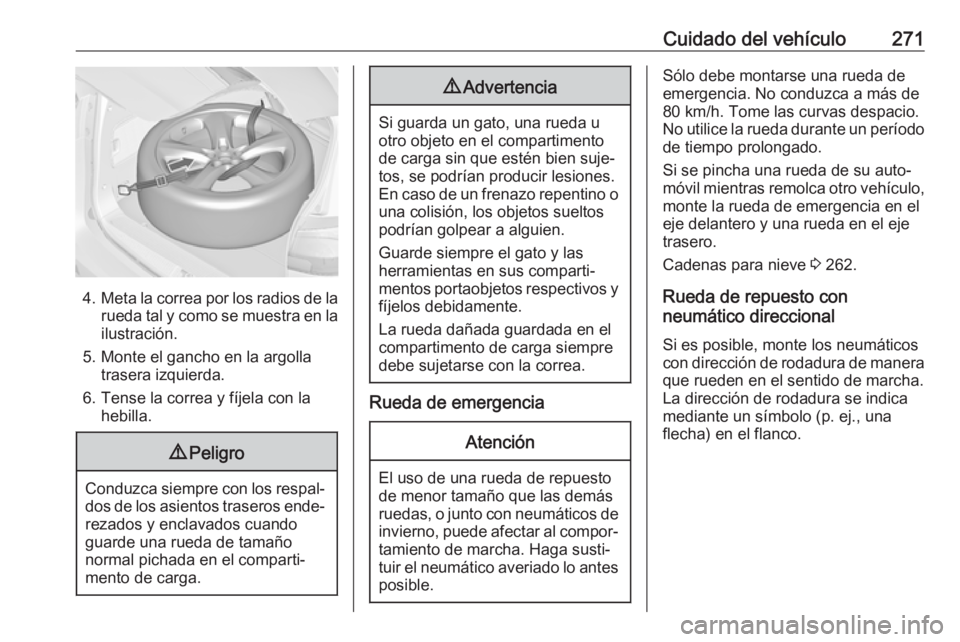

Cuidado del vehículo271
4.Meta la correa por los radios de la
rueda tal y como se muestra en la ilustración.
5. Monte el gancho en la argolla trasera izquierda.
6. Tense la correa y fíjela con la hebilla.
9 Peligro
Conduzca siempre con los respal‐
dos de los asientos traseros ende‐ rezados y enclavados cuando
guarde una rueda de tamaño
normal pichada en el comparti‐
mento de carga.
9 Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.
En caso de un frenazo repentino o una colisión, los objetos sueltos
podrían golpear a alguien.
Guarde siempre el gato y las
herramientas en sus comparti‐
mentos portaobjetos respectivos y
fíjelos debidamente.
La rueda dañada guardada en el
compartimento de carga siempre
debe sujetarse con la correa.
Rueda de emergencia
Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio. No utilice la rueda durante un período de tiempo prolongado.
Si se pincha una rueda de su auto‐
móvil mientras remolca otro vehículo,
monte la rueda de emergencia en el
eje delantero y una rueda en el eje
trasero.
Cadenas para nieve 3 262.
Rueda de repuesto con
neumático direccional
Si es posible, monte los neumáticos
con dirección de rodadura de manera que rueden en el sentido de marcha.
La dirección de rodadura se indica
mediante un símbolo (p. ej., una
flecha) en el flanco.

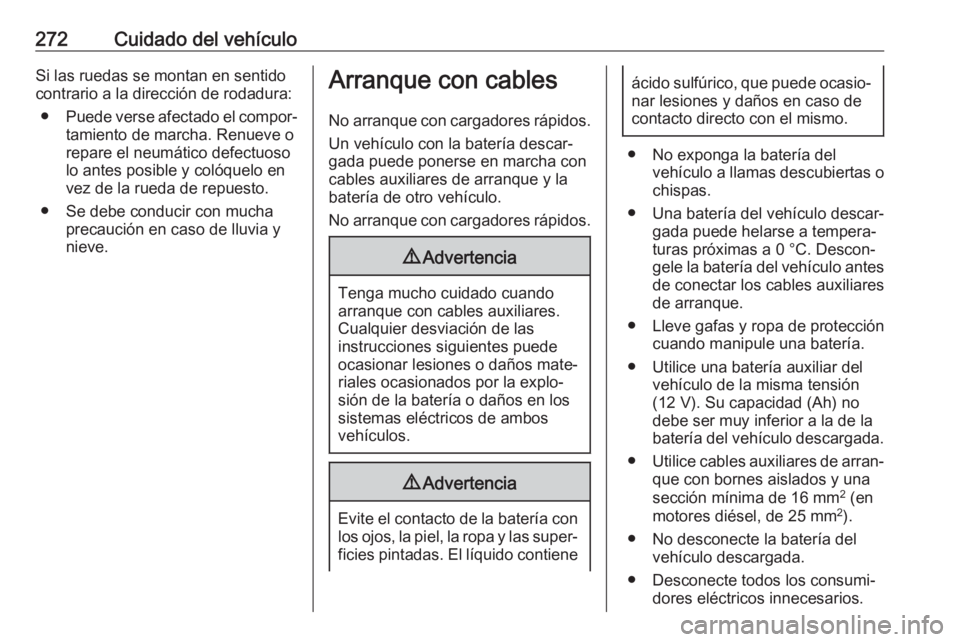

272Cuidado del vehículoSi las ruedas se montan en sentido
contrario a la dirección de rodadura:
● Puede verse afectado el compor‐
tamiento de marcha. Renueve o
repare el neumático defectuoso
lo antes posible y colóquelo en
vez de la rueda de repuesto.
● Se debe conducir con mucha precaución en caso de lluvia y
nieve.Arranque con cables
No arranque con cargadores rápidos.
Un vehículo con la batería descar‐
gada puede ponerse en marcha con cables auxiliares de arranque y la
batería de otro vehículo.
No arranque con cargadores rápidos.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las
instrucciones siguientes puede
ocasionar lesiones o daños mate‐ riales ocasionados por la explo‐sión de la batería o daños en los
sistemas eléctricos de ambos
vehículos.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las super‐ ficies pintadas. El líquido contiene
ácido sulfúrico, que puede ocasio‐
nar lesiones y daños en caso de
contacto directo con el mismo.
● No exponga la batería del vehículo a llamas descubiertas ochispas.
● Una batería del vehículo descar‐ gada puede helarse a tempera‐
turas próximas a 0 °C. Descon‐
gele la batería del vehículo antes de conectar los cables auxiliares
de arranque.
● Lleve gafas y ropa de protección cuando manipule una batería.
● Utilice una batería auxiliar del vehículo de la misma tensión
(12 V). Su capacidad (Ah) no
debe ser muy inferior a la de la
batería del vehículo descargada.
● Utilice cables auxiliares de arran‐
que con bornes aislados y una
sección mínima de 16 mm 2
(en
motores diésel, de 25 mm 2
).
● No desconecte la batería del vehículo descargada.
● Desconecte todos los consumi‐ dores eléctricos innecesarios.

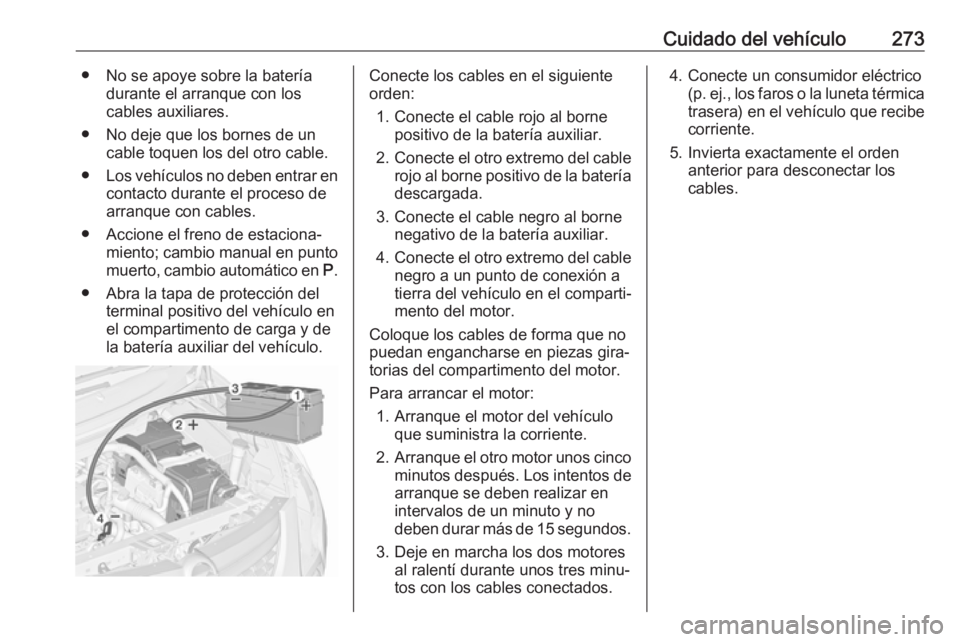

Cuidado del vehículo273● No se apoye sobre la bateríadurante el arranque con los
cables auxiliares.
● No deje que los bornes de un cable toquen los del otro cable.
● Los vehículos no deben entrar en
contacto durante el proceso dearranque con cables.
● Accione el freno de estaciona‐ miento; cambio manual en puntomuerto, cambio automático en P.
● Abra la tapa de protección del terminal positivo del vehículo en
el compartimento de carga y de
la batería auxiliar del vehículo.Conecte los cables en el siguiente
orden:
1. Conecte el cable rojo al borne positivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne positivo de la batería descargada.
3. Conecte el cable negro al borne negativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de conexión a
tierra del vehículo en el comparti‐
mento del motor.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos cinco
minutos después. Los intentos de
arranque se deben realizar en
intervalos de un minuto y no
deben durar más de 15 segundos.
3. Deje en marcha los dos motores al ralentí durante unos tres minu‐tos con los cables conectados.4. Conecte un consumidor eléctrico (p. ej., los faros o la luneta térmicatrasera) en el vehículo que recibe
corriente.
5. Invierta exactamente el orden anterior para desconectar los
cables.

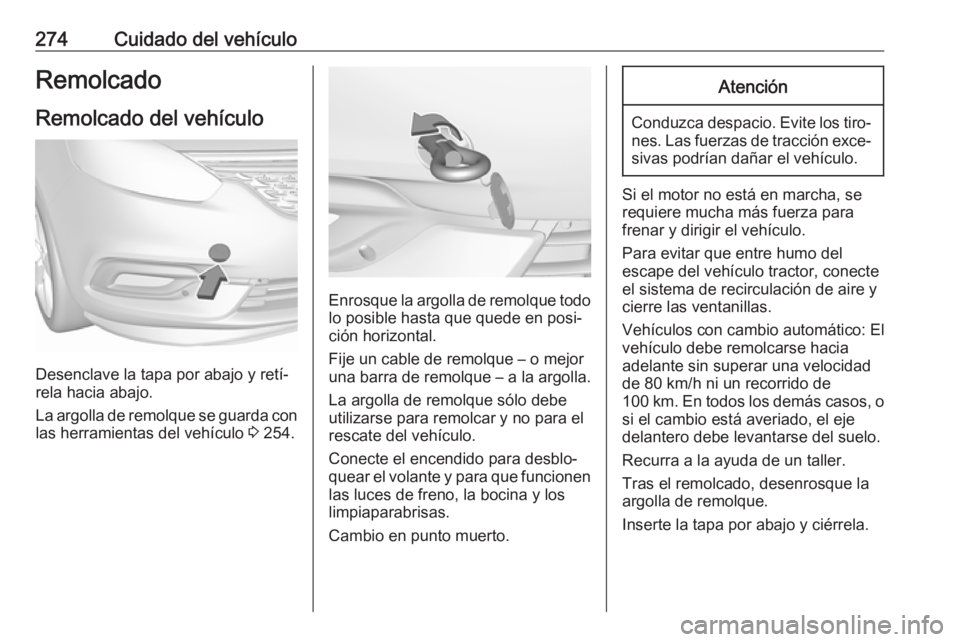

274Cuidado del vehículoRemolcado
Remolcado del vehículo
Desenclave la tapa por abajo y retí‐
rela hacia abajo.
La argolla de remolque se guarda con las herramientas del vehículo 3 254.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe
utilizarse para remolcar y no para el
rescate del vehículo.
Conecte el encendido para desblo‐
quear el volante y para que funcionen
las luces de freno, la bocina y los
limpiaparabrisas.
Cambio en punto muerto.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Si el motor no está en marcha, se
requiere mucha más fuerza para
frenar y dirigir el vehículo.
Para evitar que entre humo del
escape del vehículo tractor, conecte
el sistema de recirculación de aire y
cierre las ventanillas.
Vehículos con cambio automático: El
vehículo debe remolcarse hacia
adelante sin superar una velocidad
de 80 km/h ni un recorrido de
100 km. En todos los demás casos, o si el cambio está averiado, el eje
delantero debe levantarse del suelo.
Recurra a la ayuda de un taller.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte la tapa por abajo y ciérrela.

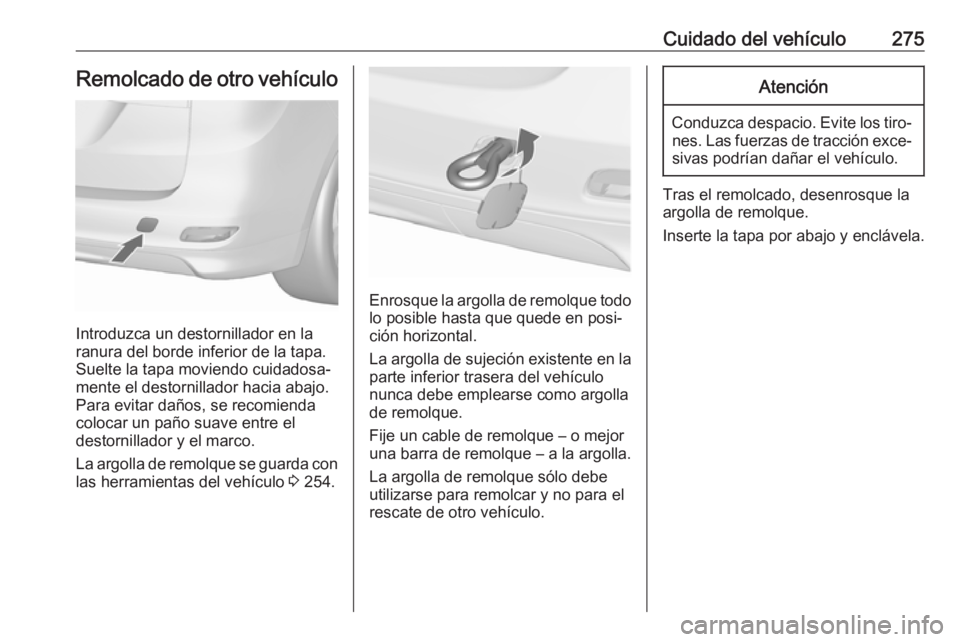

Cuidado del vehículo275Remolcado de otro vehículo
Introduzca un destornillador en la
ranura del borde inferior de la tapa.
Suelte la tapa moviendo cuidadosa‐
mente el destornillador hacia abajo.
Para evitar daños, se recomienda colocar un paño suave entre el
destornillador y el marco.
La argolla de remolque se guarda con las herramientas del vehículo 3 254.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
La argolla de sujeción existente en la
parte inferior trasera del vehículo
nunca debe emplearse como argolla
de remolque.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe
utilizarse para remolcar y no para el
rescate de otro vehículo.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte la tapa por abajo y enclávela.

276Cuidado del vehículoCuidado del aspectoCuidado exterior
Cerraduras Las cerraduras se lubrican en fábrica
con una grasa de alta calidad para
cilindros de cerradura. Utilice un
producto descongelante sólo en un caso absolutamente necesario, pues
su efecto desengrasante perjudica el funcionamiento de las cerraduras.
Después de usar un producto
descongelante, haga engrasar las
cerraduras en un taller.
Lavado La pintura del vehículo está expuestaa las influencias ambientales. Lave y
encere el vehículo con regularidad. Si
utiliza túneles de lavado automático,
seleccione un programa que incluya
la aplicación de cera.
Los excrementos de aves, los insec‐
tos muertos, la resina, el polen, etc.,
se deben limpiar lo antes posible, ya
que contienen componentes agresi‐
vos y pueden dañar la pintura.Si utiliza un túnel de lavado, cumpla
las instrucciones del fabricante. El
limpiaparabrisas y el limpialuneta
deben estar desconectados.
Desmonte la antena y accesorios
externos como portaequipajes de
techo, etc.
Si se lava el vehículo a mano, deben enjuagarse bien las zonas interiores de los pasarruedas.
Limpie también los rebordes interio‐
res y los pliegues en las puertas y el
capó abiertos, así como las zonas de la carrocería cubiertas por los
mismos.
Limpie las molduras metálicas brillan‐ tes con una solución de limpieza
homologada para aluminio para
evitar daños.Atención
Utilice siempre un producto limpia‐ dor con un pH entre
cuatro y nueve.
No utilice productos limpiadores
sobre superficies calientes.
No limpie el compartimento del motor
con chorro de vapor o aparatos de alta presión.
Enjuague bien el vehículo y frótelo
con una gamuza. Enjuague la
gamuza con frecuencia. Utilice gamu‐
zas distintas para las superficies
pintadas y para los cristales; los
restos de cera en los cristales dificul‐ tan la visibilidad.
Haga engrasar las bisagras de todas
las puertas en un taller.
No utilice objetos duros para eliminar manchas de alquitrán. Utilice spray
para eliminar alquitrán de las superfi‐ cies pintadas.
Luces exteriores Las tapas de los faros y de otras luces
son de plástico. No utilice productos
abrasivos o cáusticos; no utilice un
rascador de hielo ni los limpie en
seco.

Cuidado del vehículo277Abrillantado y enceradoEncere el vehículo con regularidad (a más tardar, cuando el agua no
resbale formando perlas). En caso
contrario, la pintura se reseca.
Sólo es necesario abrillantar la
pintura si ésta tiene adheridas
sustancias sólidas o si se ha puesto
mate y tiene mal aspecto.
El abrillantado con silicona forma una
película protectora, con lo que no es
necesario encerar.
Las partes de plástico de la carroce‐
ría no se deben tratar con cera ni abri‐ llantadores.
Cristales de ventanillas y
escobillas de los limpiaparabrisas
Utilice un paño suave que no suelte
pelusas o una gamuza con limpiacris‐ tales y quitainsectos.
Al limpiar la ventanilla trasera desde
el interior, limpie siempre en paralelo
al elemento calefactante para evitar
daños.Para retirar el hielo manualmente, se
debe utilizar un rascador de hielo de
filo agudo. Presione el rascador
firmemente contra el cristal para que
no quede suciedad debajo del mismo que pueda rayar el cristal.
Elimine los restos de suciedad de las
escobillas de los limpiaparabrisas
manchadas con ayuda de un limpia‐
dor de ventanas y un paño. Asegú‐
rese también de eliminar cualquier
resto como cera, restos de insectos y
similares de la ventana.
Los restos de hielo, la contaminación y el uso continuo del limpiaparabrisas
con los cristales secos dañarán o
incluso destruirán las escobillas.
Techo de cristal Nunca se debe limpiar con disolven‐
tes o productos abrasivos, combusti‐
bles, productos agresivos
(por ejemplo, aguarrás, soluciones que contengan acetona, etc.),
productos ácidos o muy alcalinos, ni
con esponjas abrasivas.Ruedas y neumáticos
No use equipos de limpieza a alta
presión.
Limpie las llantas con un limpiador de llantas de pH neutro.
Las llantas están pintadas y pueden
tratarse con los mismos productos
que la carrocería.
Daños en la pintura Repare los pequeños desperfectos
en la pintura con rotulador de retoque
antes de que se forme óxido. Acuda
a un taller si hay daños mayores en la pintura o zonas oxidadas.
Bajos del vehículo Algunas zonas de los bajos del
vehículo tienen una capa protectora
de PVC y otras zonas más delicadas
tienen una capa de cera protectora
duradera.
Compruebe los bajos del vehículo
después del lavado y, en caso nece‐
sario, hágalo encerar.

278Cuidado del vehículoLos productos a base de betún y
caucho pueden dañar la capa de PVC. Haga realizar los trabajos rela‐
cionados con los bajos en un taller.
Se recomienda lavar los bajos antes
y después del invierno y revisar la
capa de cera protectora.
Sistema de gas licuado9 Peligro
El gas licuado es más pesado que
el aire y se puede acumular en
hondonadas.
Tenga cuidado cuando realice
trabajos en los bajos del vehículo
desde un foso.
En caso de trabajos de pintura que
requieran el uso de una cabina de
secado con una temperatura superior
a 60 °C, debe desmontarse el depó‐
sito de gas licuado.
No realice ninguna modificación en el
sistema de gas licuado.
Dispositivo de remolque
No limpie la barra de rótula con chorro
de vapor o aparatos de alta presión.
Portabicicletas trasero Limpie el portabicicletas trasero con
un aparato de limpieza de chorro de
vapor o de alta presión al menos una
vez al año.
Accione periódicamente el portabici‐
cletas trasero si no lo usa con regu‐
laridad, especialmente durante el
invierno.
Toma de aire
Limpie el sistema de obturación del
parachoques delantero para un
correcto funcionamiento.
Cuidado interior Habitáculo y tapiceríaEl interior del vehículo, incluido el
salpicadero y los revestimientos, sólo
debe limpiarse con un paño seco o
con producto para limpieza de inte‐
riores.Limpie la tapicería de cuero con agua
clara y un paño suave. Si está muy
sucia, utilice un producto para el
cuidado del cuero.
El cuadro de instrumentos y las
pantallas solamente deben limpiarse con un paño suave húmedo. Si es
necesario, utilice una solución jabo‐
nosa suave.
Limpie la tapicería con una aspira‐
dora y un cepillo. Elimine las
manchas con un limpiador para tapi‐
cerías.
Los tejidos de la ropa pueden deste‐
ñir. Esto podría ocasionar decolora‐
ciones visibles, especialmente en las tapicerías de colores claros. Las
manchas y decoloraciones deberían
limpiarse lo antes posible.
Limpie los cinturones de seguridad
con agua templada o limpiador para
interiores.
