Nega vozila229
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Ako se vozilo ne koristi duže od četiri nedelje, akumulator može da se
isprazni. Otkopčati negativnu klemu
sa akumulatora vozila.
Pre prikopčavanja akumulatora vozila
proveriti da je kontakt isključen.
Zaštita akumulatora vozila od
pražnjenja 3 148.
Odvajanje akumulatora
Ukoliko treba odvojiti akumulator
vozila (npr. prilikom održavanja),
sirenu alarma isključiti na sledeći
način: uključiti i isključiti kontakt, a
zatim odvojiti akumulator vozila u
roku od 15 sekundi.
Zamena akumulatora vozila
Napomena
Bilo kakvo odstupanje od uputstava
navedenih u ovom odeljku može
dovesti do privremenog isključivanja sistema za zaustavljanje i
pokretanje.
Kada se menja akumulator vozila,
vodite računa nema otvorenih
ventilacionih kanala u blizini
pozitivnog pola. Ukoliko je
ventilaciona rupa otvorena u ovoj
oblasti, ona mora biti zatvorena sa
privremenim poklopcem, a
ventilacioni otvor u blizini negativnog pola mora biti otvorena.
Koristiti samo akumulatore vozila koji omogućuju postavljanje kutije sa
osiguračima iznad akumulatora
vozila.
U vozilima sa AGM (apsorpciona staklena folija) treba se pobrinuti da
se akumulator zameni sa drugim
AGM akumulatorom.
AGM akumulator se može
identifikovati prema nalepnici na
akumulatoru. Preporučujemo
korišćenje originalnog Opel
akumulatora vozila.
Napomena
Korišćenje AGM akumulatora vozila
koji se razlikuje od originalnog Opel
akumulatora vozila može dovesti do
smanjenja performansi.
Preporučujemo zamenu akumulatora
vozila u servisu.
Sistem za zaustavljanje i pokretanje
3 162.

230Nega vozilaPunjenje akumulatora vozila9Upozorenje
Kod vozila sa sistemom za
zaustavljanje i pokretanje,
obezbediti da potencijal punjenja ne prelazi 14,6 V pri korišćenju
punjača akumulatora. U
suprotnom bi se mogao oštetiti
akumulator vozila.
Startovanje pomoću kablova 3 262.
Nalepnica upozorenja
Značenje simbola: ● Bez iskri, otvorenog plamena ili pušenja.
● Uvek zaštititi oči. Eksplozivni gasovi mogu izazvati slepilo ili
povrede.
● Akumulator vozila čuvajte van domašaja dece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
izazvati slepilo ili teške
opekotine.
● Za više informacija videti uputstvo za vlasnika.
● Eksplozivan gas može biti prisutan u blizini akumulatora
vozila.Odzračivanje sistema dizel
goriva
Ako je rezervoar ostao prazan, sistem dizel goriva se mora obezvazdušiti.
Uključiti kontakt tri puta po
15 sekundi. Nakon toga startovati
motor maksimalno 40 sekundi.
Ponoviti postupak nakon najviše pet
sekundi. Ako se motor nemože
pokrenuti, potražiti pomoć servisa.
Zamena metlice brisača

Nega vozila231Podići nosač metlice brisača tako da
ostane podignut i pritisnuti dugme za odbravljivanje i skidanje metlice
brisača.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Metlica brisača na zadnjem staklu
Podići nosač metlice brisača. Otkačiti
metlicu brisača kako je to na slici
prikazano i skinuti je.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.Zamena sijalice
Isključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Zamena sijalica prednjih svetla iz
motornog prostora.
Provera sijalica Nakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.
Halogena prednja svetla
Halogena prednja svetla sa posebnim sijalicama za oborena i duga svetla.
Bočna i dnevna svetla su
konstruisana kao LED lampice i ne
mogu da se menjaju.

232Nega vozila
Oboreno svetlo (1), spoljašnja
sijalica.
Dugo svetlo ( 2), unutrašnja sijalica.
Prednji pokazivač pravca ( 3)
Oboreno svetlo (1)
1. Okrenuti poklopac suprotno
kretanju kazaljke na satu i izvaditi.
2. Za odbravljivanje, okrenuti držačsijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
kućišta fara.
3. Izvaditi sijalicu iz priključnog konektora povlačenjem.
4. Zameniti sijalicu i priključiti je na držač sijalice.
5. Umetnuti držač sijalice, tako da ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.

Nega vozila233Dugo svetlo (2)
1. Okrenuti poklopac suprotnokretanju kazaljke na satu i izvaditi.
2. Izvaditi držač sijalice iz kućištafara.
3. Izvaditi sijalicu iz priključnogkonektora povlačenjem.
4. Zameniti sijalicu i priključiti je na držač sijalice.
5. Ubaciti i gurnuti sijalično gnezdo u
kućište fara postavljanjem ušice u položaj.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Prednji pokazivači pravca (3)
1. Za odbravljivanje, okrenutisijalično gnezdo suprotno
kretanju kazaljke na satu. Izvaditi
sijalično gnezdo iz kućišta fara.

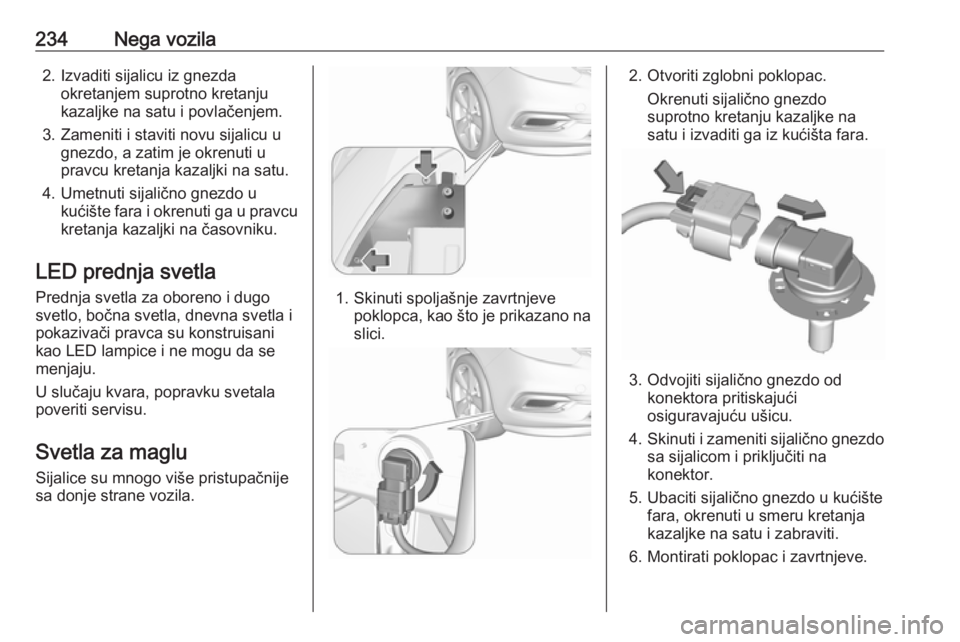

234Nega vozila2. Izvaditi sijalicu iz gnezdaokretanjem suprotno kretanju
kazaljke na satu i povlačenjem.
3. Zameniti i staviti novu sijalicu u gnezdo, a zatim je okrenuti u
pravcu kretanja kazaljki na satu.
4. Umetnuti sijalično gnezdo u kućište fara i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
LED prednja svetla
Prednja svetla za oboreno i dugo
svetlo, bočna svetla, dnevna svetla i
pokazivači pravca su konstruisani kao LED lampice i ne mogu da se
menjaju.
U slučaju kvara, popravku svetala
poveriti servisu.
Svetla za maglu
Sijalice su mnogo više pristupačnije
sa donje strane vozila.
1. Skinuti spoljašnje zavrtnjeve poklopca, kao što je prikazano naslici.
2. Otvoriti zglobni poklopac.
Okrenuti sijalično gnezdosuprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta fara.
3. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
4. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti na
konektor.
5. Ubaciti sijalično gnezdo u kućište fara, okrenuti u smeru kretanja
kazaljke na satu i zabraviti.
6. Montirati poklopac i zavrtnjeve.

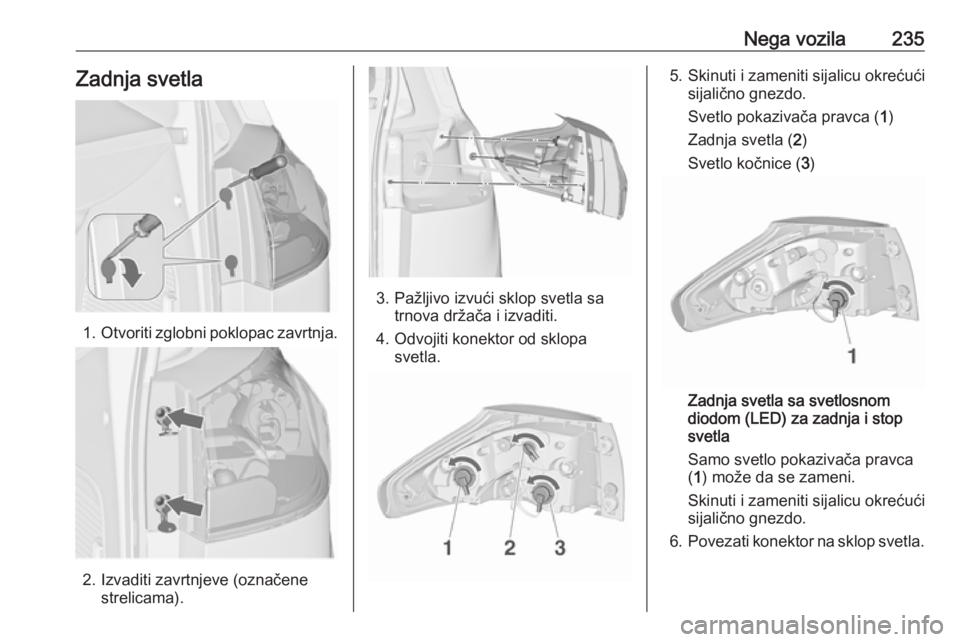

Nega vozila235Zadnja svetla
1.Otvoriti zglobni poklopac zavrtnja.
2. Izvaditi zavrtnjeve (označene
strelicama).
3. Pažljivo izvući sklop svetla satrnova držača i izvaditi.
4. Odvojiti konektor od sklopa svetla.
5. Skinuti i zameniti sijalicu okrećući sijalično gnezdo.
Svetlo pokazivača pravca ( 1)
Zadnja svetla ( 2)
Svetlo kočnice ( 3)
Zadnja svetla sa svetlosnom
diodom (LED) za zadnja i stop
svetla
Samo svetlo pokazivača pravca
( 1 ) može da se zameni.
Skinuti i zameniti sijalicu okrećući
sijalično gnezdo.
6. Povezati konektor na sklop svetla.

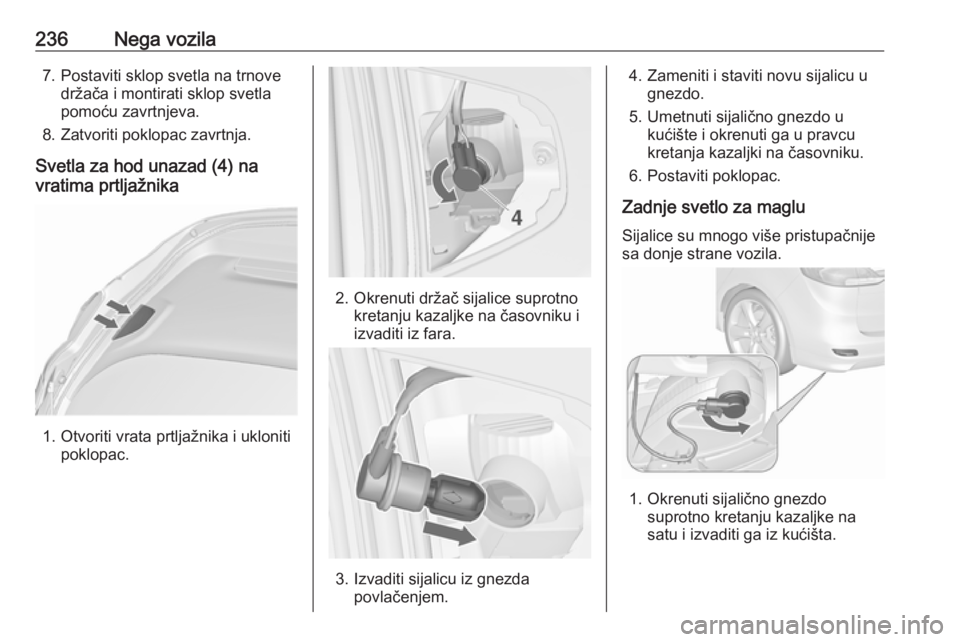

236Nega vozila7. Postaviti sklop svetla na trnovedržača i montirati sklop svetla
pomoću zavrtnjeva.
8. Zatvoriti poklopac zavrtnja.
Svetla za hod unazad (4) na
vratima prtljažnika
1. Otvoriti vrata prtljažnika i ukloniti poklopac.
2. Okrenuti držač sijalice suprotnokretanju kazaljke na časovniku i
izvaditi iz fara.
3. Izvaditi sijalicu iz gnezda povlačenjem.
4. Zameniti i staviti novu sijalicu ugnezdo.
5. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
6. Postaviti poklopac.
Zadnje svetlo za maglu Sijalice su mnogo više pristupačnije
sa donje strane vozila.
1. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta.

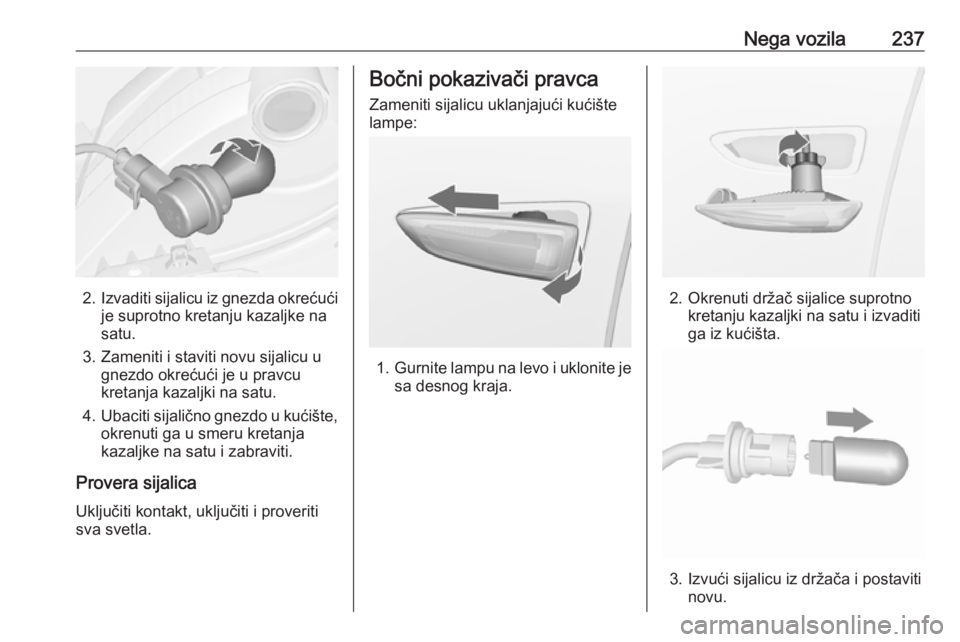

Nega vozila237
2.Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
3. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
4. Ubaciti sijalično gnezdo u kućište,
okrenuti ga u smeru kretanja
kazaljke na satu i zabraviti.
Provera sijalica Uključiti kontakt, uključiti i proveriti
sva svetla.
Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice suprotno kretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.

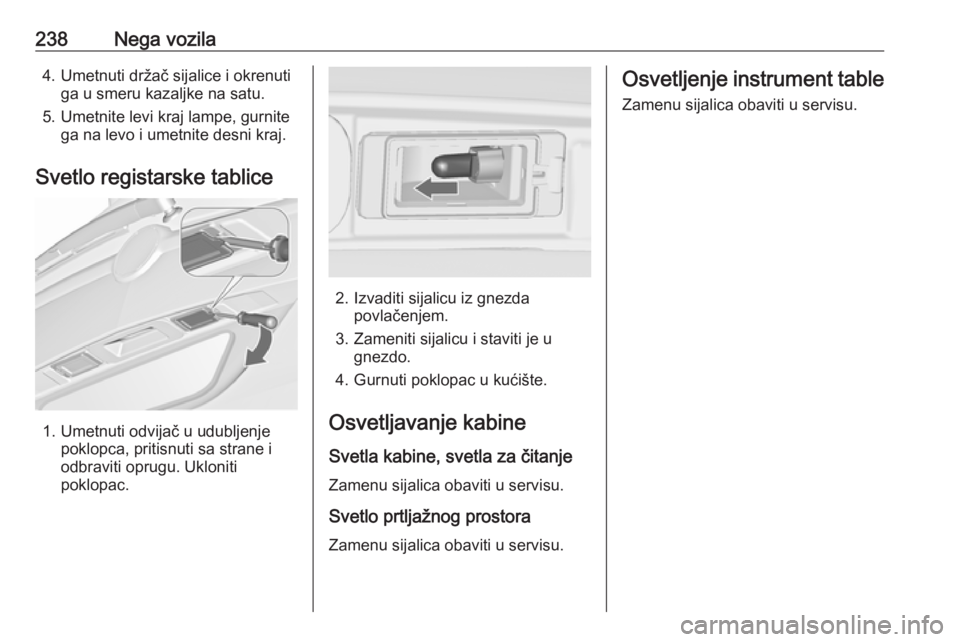

238Nega vozila4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu. Ukloniti
poklopac.
2. Izvaditi sijalicu iz gnezda povlačenjem.
3. Zameniti sijalicu i staviti je u gnezdo.
4. Gurnuti poklopac u kućište.
Osvetljavanje kabine Svetla kabine, svetla za čitanjeZamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument table
Zamenu sijalica obaviti u servisu.
