Nega vozila239Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa osiguračima:
● sa prednje leve strane u motornom prostoru
● kod vozila sa upravljačem sa leve
strane, u unutrašnjosti iza
prostora za odlaganje, ili, kod
vozila sa upravljačem sa desne
strane, iza kasete za rukavice
● iza poklopca sa leve strane u prtljažnom prostoru
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različite vrste osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru.

240Nega vozila
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

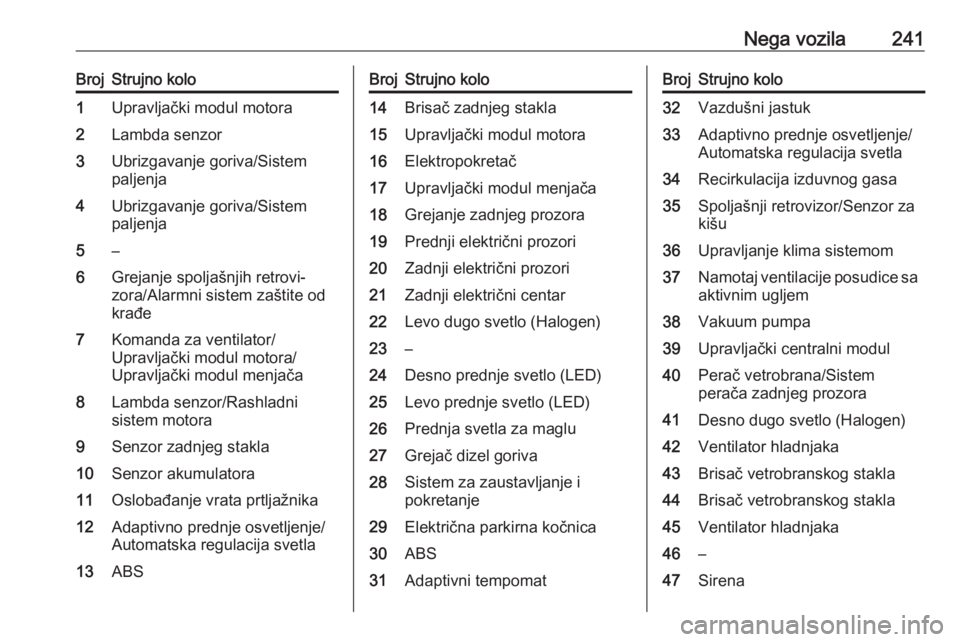

Nega vozila241BrojStrujno kolo1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva/Sistem
paljenja4Ubrizgavanje goriva/Sistem
paljenja5–6Grejanje spoljašnjih retrovi‐
zora/Alarmni sistem zaštite od
krađe7Komanda za ventilator/
Upravljački modul motora/
Upravljački modul menjača8Lambda senzor/Rashladni
sistem motora9Senzor zadnjeg stakla10Senzor akumulatora11Oslobađanje vrata prtljažnika12Adaptivno prednje osvetljenje/
Automatska regulacija svetla13ABSBrojStrujno kolo14Brisač zadnjeg stakla15Upravljački modul motora16Elektropokretač17Upravljački modul menjača18Grejanje zadnjeg prozora19Prednji električni prozori20Zadnji električni prozori21Zadnji električni centar22Levo dugo svetlo (Halogen)23–24Desno prednje svetlo (LED)25Levo prednje svetlo (LED)26Prednja svetla za maglu27Grejač dizel goriva28Sistem za zaustavljanje i
pokretanje29Električna parkirna kočnica30ABS31Adaptivni tempomatBrojStrujno kolo32Vazdušni jastuk33Adaptivno prednje osvetljenje/
Automatska regulacija svetla34Recirkulacija izduvnog gasa35Spoljašnji retrovizor/Senzor za
kišu36Upravljanje klima sistemom37Namotaj ventilacije posudice sa aktivnim ugljem38Vakuum pumpa39Upravljački centralni modul40Perač vetrobrana/Sistem
perača zadnjeg prozora41Desno dugo svetlo (Halogen)42Ventilator hladnjaka43Brisač vetrobranskog stakla44Brisač vetrobranskog stakla45Ventilator hladnjaka46–47Sirena

242Nega vozilaBrojStrujno kolo48Ventilator hladnjaka49Pumpa goriva50Nivelacija svetla/Adaptivno
prednje osvetljavanje51Klapna vazduha52Dodatni grejač/Dizel motor53Upravljački modul menjača/
Upravljački modul motora54Vakuum pumpa/Instrument
tabla/Ventilator za grejanje/
Klima uređaj
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.
Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor i gurnuti ga u levo za
otključavanje. Oboriti prostor prema
dole i izvaditi ga.
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice, nakon
toga otvoriti poklopac i saviti ga
prema dole.

Nega vozila243Br.Strujno kolo1Tempomat/Graničnik brzine/
Adaptivni tempomat/Komande
upravljača2Spoljašnje osvetljenje/
Upravljački modul karoserije3Spoljašnje osvetljenje/
Upravljački modul karoserije4Infotainment sistem5Infotainment sistem/Instrument6Utičnica/Upaljač za cigarete7UtičnicaBr.Strujno kolo8Levo kratko svetlo/Upravljački
modul karoserije9Desno kratko svetlo/Upravljački
modul karoserije/Modul
vazdušnog jastuka10Brave na vratima/Upravljački
modul karoserije11Ventilator kabine12–13–14Dijagnostički priključak15Vazdušni jastuk16Utičnica17Klima uređaj18Logistika19Modul regulacije šasije20Modul regulacije šasije21Instrument tabla/Alarmni sistem
zaštite od krađe22Senzor paljenja23Modul regulacije šasijeBr.Strujno kolo24Modul regulacije šasije25–26–
Kutija sa osiguračima u
prtljažniku
Kutija sa osiguračima je iza poklopca
sa leve strane u prtljažnom prostoru.
Skinuti poklopac.

244Nega vozila
Ako postoji komplet za popravku
pneumatika, ukloniti celu kutiju.

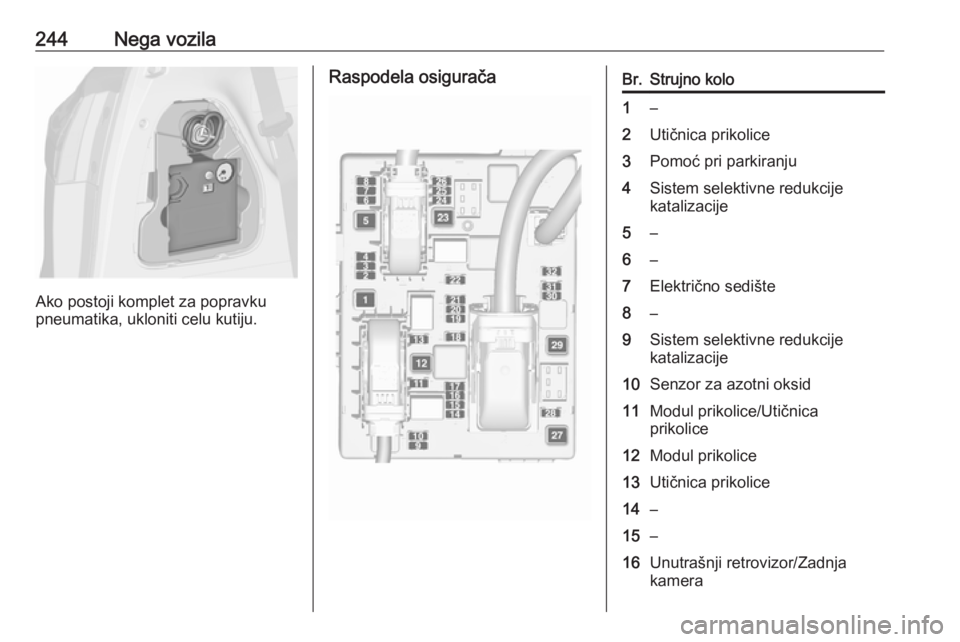

Raspodela osiguračaBr.Strujno kolo1–2Utičnica prikolice3Pomoć pri parkiranju4Sistem selektivne redukcije
katalizacije5–6–7Električno sedište8–9Sistem selektivne redukcije
katalizacije10Senzor za azotni oksid11Modul prikolice/Utičnica
prikolice12Modul prikolice13Utičnica prikolice14–15–16Unutrašnji retrovizor/Zadnja
kamera

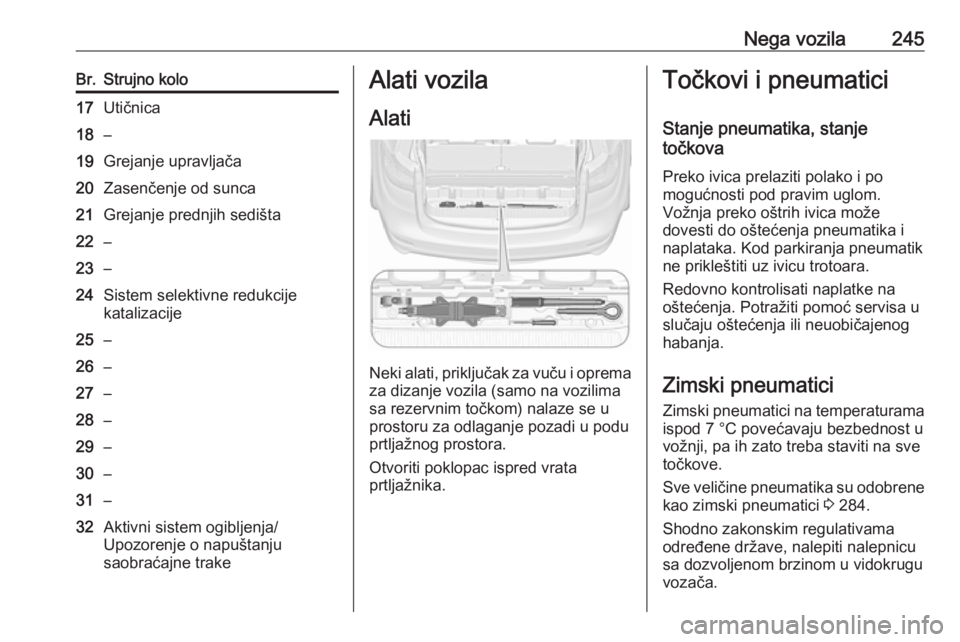

Nega vozila245Br.Strujno kolo17Utičnica18–19Grejanje upravljača20Zasenčenje od sunca21Grejanje prednjih sedišta22–23–24Sistem selektivne redukcije
katalizacije25–26–27–28–29–30–31–32Aktivni sistem ogibljenja/
Upozorenje o napuštanju
saobraćajne trakeAlati vozila
Alati
Neki alati, priključak za vuču i oprema
za dizanje vozila (samo na vozilima
sa rezervnim točkom) nalaze se u
prostoru za odlaganje pozadi u podu
prtljažnog prostora.
Otvoriti poklopac ispred vrata
prtljažnika.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne prikleštiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici na temperaturama
ispod 7 °C povećavaju bezbednost u
vožnji, pa ih zato treba staviti na sve
točkove.
Sve veličine pneumatika su odobrene kao zimski pneumatici 3 284.
Shodno zakonskim regulativama određene države, nalepiti nalepnicu
sa dozvoljenom brzinom u vidokrugu
vozača.

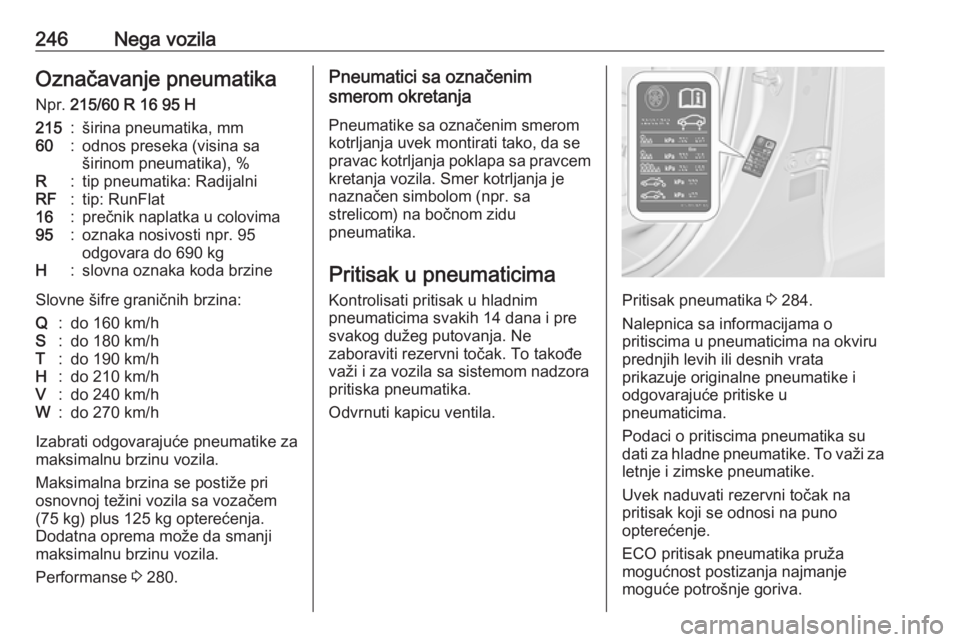

246Nega vozilaOznačavanje pneumatika
Npr. 215/60 R 16 95 H215:širina pneumatika, mm60:odnos preseka (visina sa
širinom pneumatika), %R:tip pneumatika: RadijalniRF:tip: RunFlat16:prečnik naplatka u colovima95:oznaka nosivosti npr. 95
odgovara do 690 kgH:slovna oznaka koda brzine
Slovne šifre graničnih brzina:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu vozila.
Maksimalna brzina se postiže pri
osnovnoj težini vozila sa vozačem
(75 kg) plus 125 kg opterećenja.
Dodatna oprema može da smanji
maksimalnu brzinu vozila.
Performanse 3 280.
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smeromkotrljanja uvek montirati tako, da sepravac kotrljanja poklapa sa pravcem
kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.
Odvrnuti kapicu ventila.
Pritisak pneumatika 3 284.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru
prednjih levih ili desnih vrata
prikazuje originalne pneumatike i
odgovarajuće pritiske u
pneumaticima.
Podaci o pritiscima pneumatika su dati za hladne pneumatike. To važi za letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.

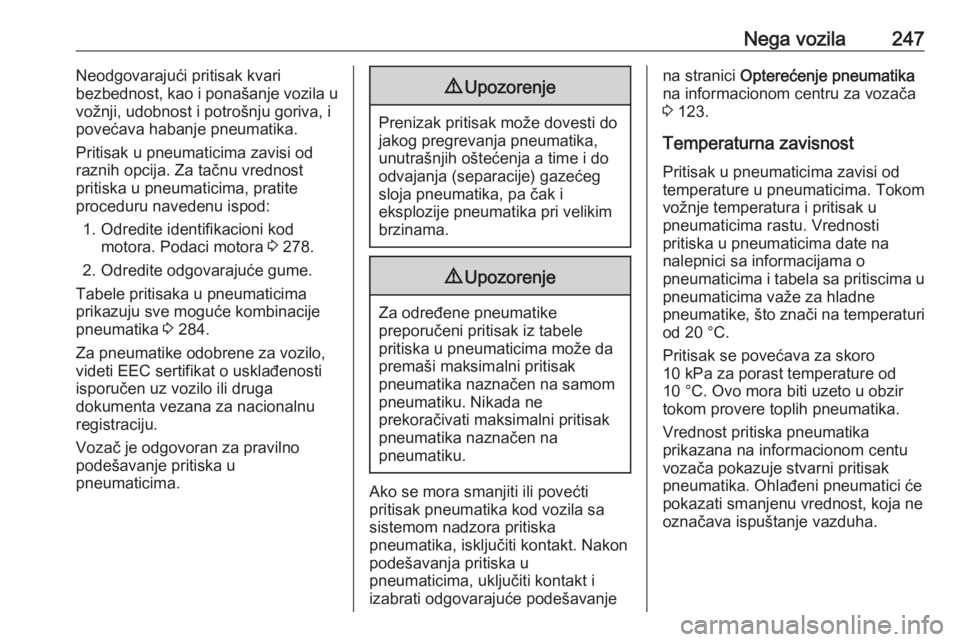

Nega vozila247Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Odredite identifikacioni kod motora. Podaci motora 3 278.
2. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima prikazuju sve moguće kombinacije
pneumatika 3 284.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
9 Upozorenje
Za određene pneumatike
preporučeni pritisak iz tabele
pritiska u pneumaticima može da premaši maksimalni pritisak
pneumatika naznačen na samom
pneumatiku. Nikada ne
prekoračivati maksimalni pritisak
pneumatika naznačen na
pneumatiku.
Ako se mora smanjiti ili povećti
pritisak pneumatika kod vozila sa
sistemom nadzora pritiska
pneumatika, isključiti kontakt. Nakon
podešavanja pritiska u
pneumaticima, uključiti kontakt i
izabrati odgovarajuće podešavanje
na stranici Opterećenje pneumatika
na informacionom centru za vozača
3 123.
Temperaturna zavisnost Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu. Vrednosti
pritiska u pneumaticima date na
nalepnici sa informacijama o
pneumaticima i tabela sa pritiscima u
pneumaticima važe za hladne
pneumatike, što znači na temperaturi
od 20 °C.
Pritisak se povećava za skoro
10 kPa za porast temperature od 10 °C. Ovo mora biti uzeto u obzir
tokom provere toplih pneumatika.
Vrednost pritiska pneumatika
prikazana na informacionom centu
vozača pokazuje stvarni pritisak
pneumatika. Ohlađeni pneumatici će
pokazati smanjenu vrednost, koja ne
označava ispuštanje vazduha.

248Nega vozilaSistem nadzora pritiska upneumaticima

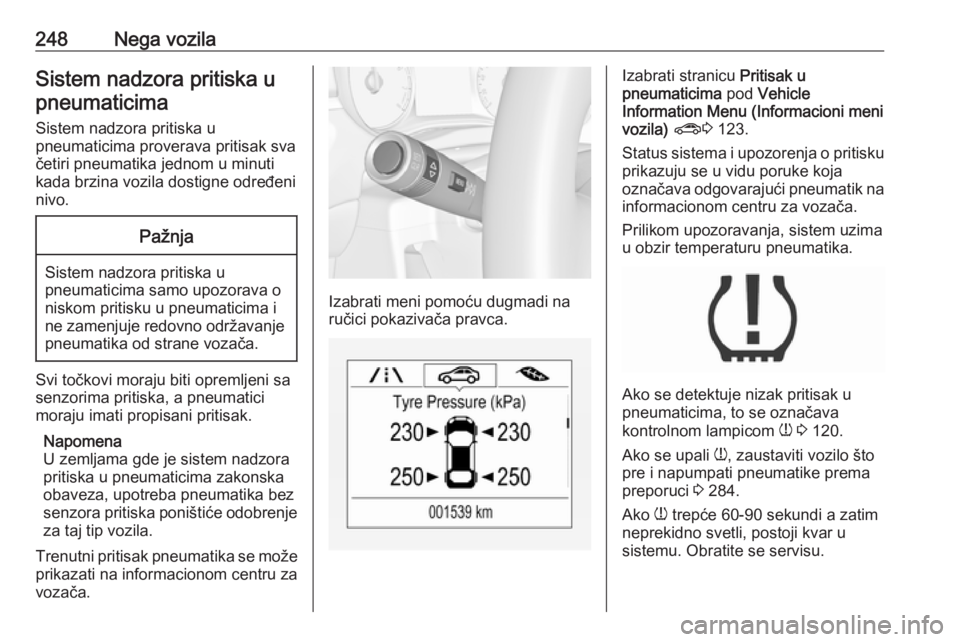

Sistem nadzora pritiska u
pneumaticima proverava pritisak sva
četiri pneumatika jednom u minuti
kada brzina vozila dostigne određeni nivo.Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora pritiska u pneumaticima zakonska
obaveza, upotreba pneumatika bez
senzora pritiska poništiće odobrenje
za taj tip vozila.
Trenutni pritisak pneumatika se može prikazati na informacionom centru za
vozača.
Izabrati meni pomoću dugmadi na
ručici pokazivača pravca.
Izabrati stranicu Pritisak u
pneumaticima pod Vehicle
Information Menu (Informacioni meni
vozila) ? 3 123.
Status sistema i upozorenja o pritisku prikazuju se u vidu poruke koja
označava odgovarajući pneumatik na
informacionom centru za vozača.
Prilikom upozoravanja, sistem uzima
u obzir temperaturu pneumatika.
Ako se detektuje nizak pritisak u
pneumaticima, to se označava
kontrolnom lampicom w 3 120.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 284.
Ako w trepće 60-90 sekundi a zatim
neprekidno svetli, postoji kvar u
sistemu. Obratite se servisu.
