OPEL ZAFIRA C 2017 Uputstvo za upotrebu (in Serbian)

Nega vozila259

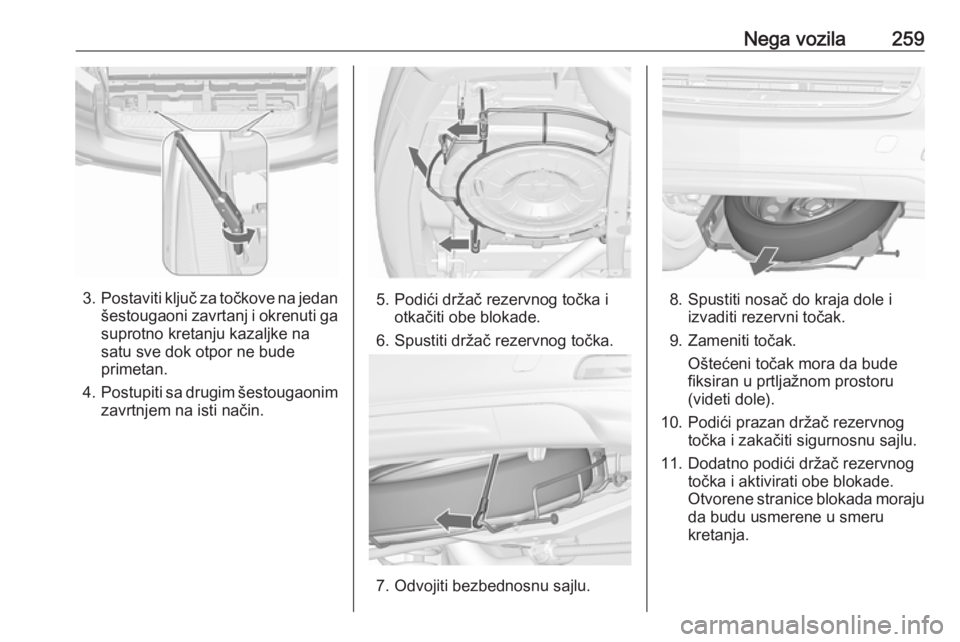

3.Postaviti ključ za točkove na jedan
šestougaoni zavrtanj i okrenuti ga suprotno kretanju kazaljke na
satu sve dok otpor ne bude
primetan.
4. Postupiti sa drugim šestougaonim
zavrtnjem na isti način.5. Podići držač rezervnog točka i otkačiti obe blokade.
6. Spustiti držač rezervnog točka.
7. Odvojiti bezbednosnu sajlu.
8. Spustiti nosač do kraja dole i izvaditi rezervni točak.
9. Zameniti točak. Oštećeni točak mora da bude
fiksiran u prtljažnom prostoru
(videti dole).
10. Podići prazan držač rezervnog točka i zakačiti sigurnosnu sajlu.
11. Dodatno podići držač rezervnog točka i aktivirati obe blokade.
Otvorene stranice blokada moraju
da budu usmerene u smeru
kretanja.

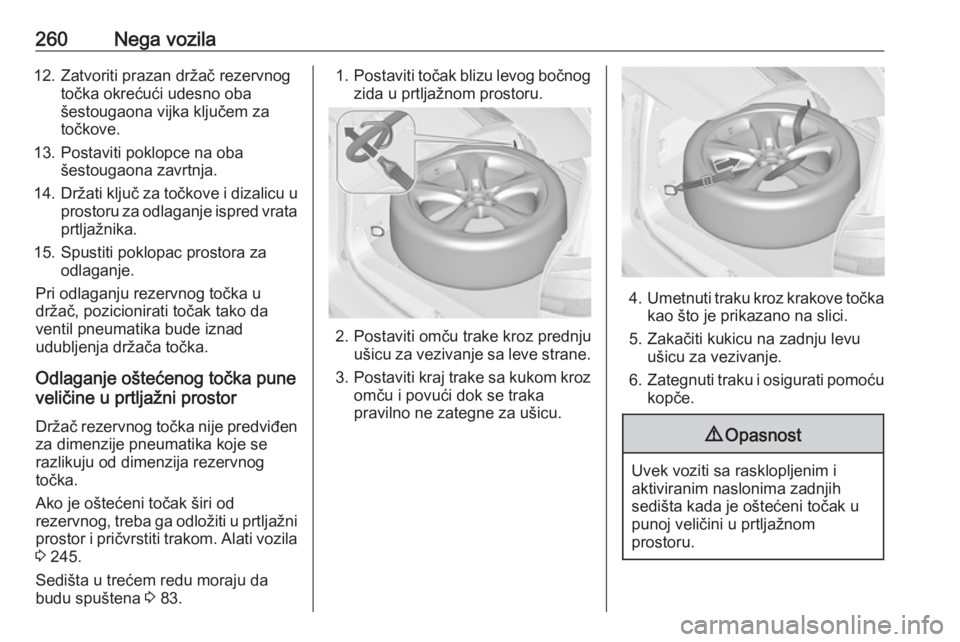

260Nega vozila12. Zatvoriti prazan držač rezervnogtočka okrećući udesno oba
šestougaona vijka ključem za
točkove.
13. Postaviti poklopce na oba šestougaona zavrtnja.
14. Držati ključ za točkove i dizalicu u
prostoru za odlaganje ispred vrata
prtljažnika.
15. Spustiti poklopac prostora za odlaganje.
Pri odlaganju rezervnog točka u
držač, pozicionirati točak tako da
ventil pneumatika bude iznad
udubljenja držača točka.
Odlaganje oštećenog točka pune
veličine u prtljažni prostor
Držač rezervnog točka nije predviđen za dimenzije pneumatika koje se
razlikuju od dimenzija rezervnog
točka.
Ako je oštećeni točak širi od
rezervnog, treba ga odložiti u prtljažni
prostor i pričvrstiti trakom. Alati vozila 3 245.
Sedišta u trećem redu moraju da
budu spuštena 3 83.1. Postaviti točak blizu levog bočnog
zida u prtljažnom prostoru.
2. Postaviti omču trake kroz prednju ušicu za vezivanje sa leve strane.
3. Postaviti kraj trake sa kukom kroz
omču i povući dok se traka
pravilno ne zategne za ušicu.
4. Umetnuti traku kroz krakove točka
kao što je prikazano na slici.
5. Zakačiti kukicu na zadnju levu ušicu za vezivanje.
6. Zategnuti traku i osigurati pomoću
kopče.
9 Opasnost
Uvek voziti sa rasklopljenim i
aktiviranim naslonima zadnjih
sedišta kada je oštećeni točak u punoj veličini u prtljažnom
prostoru.

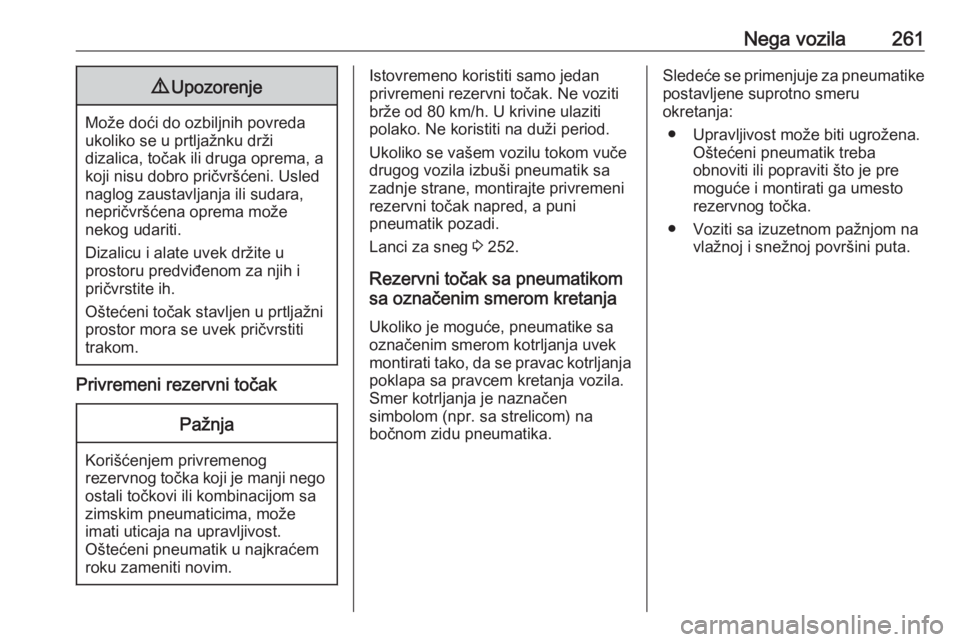

Nega vozila2619Upozorenje
Može doći do ozbiljnih povreda
ukoliko se u prtljažnku drži
dizalica, točak ili druga oprema, a
koji nisu dobro pričvršćeni. Usled
naglog zaustavljanja ili sudara,
nepričvršćena oprema može
nekog udariti.
Dizalicu i alate uvek držite u
prostoru predviđenom za njih i
pričvrstite ih.
Oštećeni točak stavljen u prtljažni
prostor mora se uvek pričvrstiti
trakom.
Privremeni rezervni točak
Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Istovremeno koristiti samo jedan privremeni rezervni točak. Ne voziti
brže od 80 km/h. U krivine ulaziti
polako. Ne koristiti na duži period.
Ukoliko se vašem vozilu tokom vuče
drugog vozila izbuši pneumatik sa
zadnje strane, montirajte privremeni
rezervni točak napred, a puni
pneumatik pozadi.
Lanci za sneg 3 252.
Rezervni točak sa pneumatikom
sa označenim smerom kretanja
Ukoliko je moguće, pneumatike sa
označenim smerom kotrljanja uvek
montirati tako, da se pravac kotrljanja
poklapa sa pravcem kretanja vozila.
Smer kotrljanja je naznačen
simbolom (npr. sa strelicom) na
bočnom zidu pneumatika.Sledeće se primenjuje za pneumatike postavljene suprotno smeru
okretanja:
● Upravljivost može biti ugrožena. Oštećeni pneumatik treba
obnoviti ili popraviti što je pre
moguće i montirati ga umesto
rezervnog točka.
● Voziti sa izuzetnom pažnjom na vlažnoj i snežnoj površini puta.

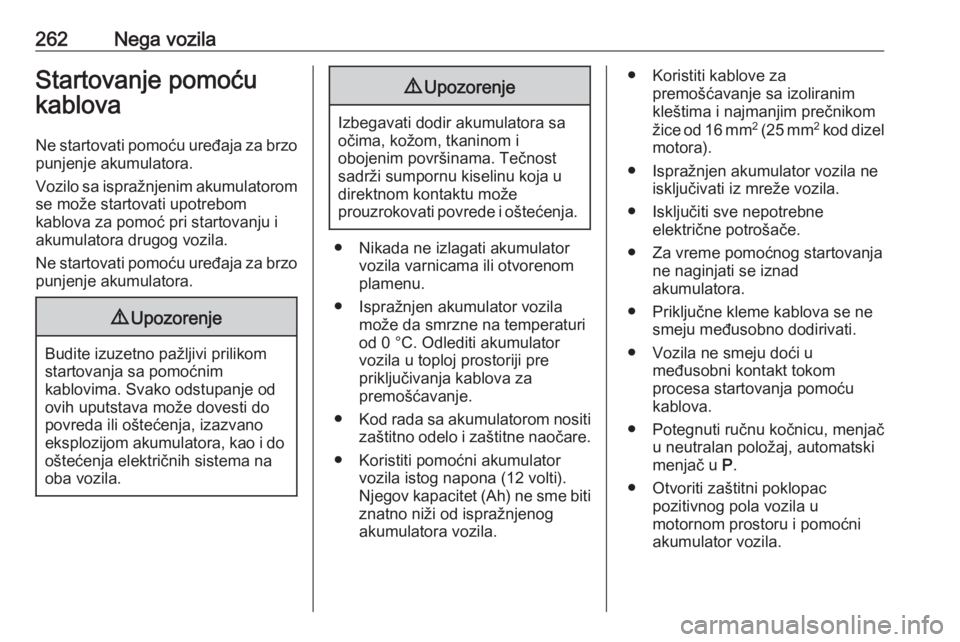

262Nega vozilaStartovanje pomoću
kablova
Ne startovati pomoću uređaja za brzopunjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom se može startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.
Ne startovati pomoću uređaja za brzo
punjenje akumulatora.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.
9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost
sadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
● Nikada ne izlagati akumulator vozila varnicama ili otvorenom
plamenu.
● Ispražnjen akumulator vozila može da smrzne na temperaturi
od 0 °C. Odlediti akumulator
vozila u toploj prostoriji pre
priključivanja kablova za
premošćavanje.
● Kod rada sa akumulatorom nositi
zaštitno odelo i zaštitne naočare.
● Koristiti pomoćni akumulator vozila istog napona (12 volti).
Njegov kapacitet (Ah) ne sme biti znatno niži od ispražnjenog
akumulatora vozila.
● Koristiti kablove za premošćavanje sa izoliranim
kleštima i najmanjim prečnikom
žice od 16 mm 2
(25 mm 2
kod dizel
motora).
● Ispražnjen akumulator vozila ne isključivati iz mreže vozila.
● Isključiti sve nepotrebne električne potrošače.
● Za vreme pomoćnog startovanja ne naginjati se iznad
akumulatora.
● Priključne kleme kablova se ne smeju međusobno dodirivati.
● Vozila ne smeju doći u međusobni kontakt tokom
procesa startovanja pomoću
kablova.
● Potegnuti ručnu kočnicu, menjač u neutralan položaj, automatski
menjač u P.
● Otvoriti zaštitni poklopac pozitivnog pola vozila u
motornom prostoru i pomoćni
akumulator vozila.

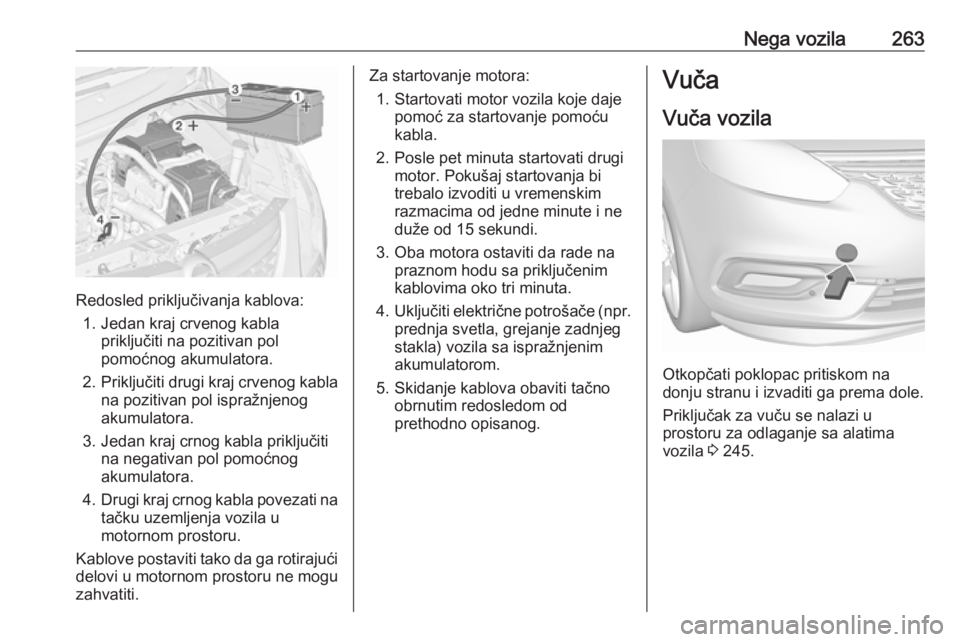

Nega vozila263
Redosled priključivanja kablova:1. Jedan kraj crvenog kabla priključiti na pozitivan pol
pomoćnog akumulatora.
2. Priključiti drugi kraj crvenog kabla
na pozitivan pol ispražnjenog
akumulatora.
3. Jedan kraj crnog kabla priključiti na negativan pol pomoćnog
akumulatora.
4. Drugi kraj crnog kabla povezati na
tačku uzemljenja vozila u motornom prostoru.
Kablove postaviti tako da ga rotirajući
delovi u motornom prostoru ne mogu
zahvatiti.
Za startovanje motora:
1. Startovati motor vozila koje daje pomoć za startovanje pomoću
kabla.
2. Posle pet minuta startovati drugi motor. Pokušaj startovanja bi
trebalo izvoditi u vremenskim
razmacima od jedne minute i ne
duže od 15 sekundi.
3. Oba motora ostaviti da rade na praznom hodu sa priključenim
kablovima oko tri minuta.
4. Uključiti električne potrošače (npr.
prednja svetla, grejanje zadnjeg
stakla) vozila sa ispražnjenim
akumulatorom.
5. Skidanje kablova obaviti tačno obrnutim redosledom od
prethodno opisanog.Vuča
Vuča vozila
Otkopčati poklopac pritiskom na
donju stranu i izvaditi ga prema dole.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima vozila 3 245.

264Nega vozila
Priključak za vuču uvrnuti u otvor do
kraja, dok se ne zaustavi u
horizontalnom položaju.
Zakačiti uže za vuču - ili još bolje rudu za vuču - u priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.
Uključiti paljenje kako bi odbravili
bravu upravljača i omogućili rad stop
svetla, sirene i brisača vetrobranskog stakla.
Ručica menjača u neutralnom
položaju.
Pažnja
Voziti polako. Voziti bez trzaja. Ekstremne vučne sile mogu
oštetiti vozilo.
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje sa vozilom.
Radi sprečavanja prodora izduvnih
gasova u putnički prostor od vučnog
vozila, uključiti recirkulaciju i zatvoriti
prozore.
Vozila sa automatskim menjačem:
Vozila sa automatskim menjačem
smeju se vući samo prema napred i
brzinom ne većom od 80 km/h i ne
dalje od 100 km. Inače i svim ostalim
slučajevima, ako je menjač u kvaru,
prednja osovina se mora podići od
zemlje.
Potražiti pomoć servisne radionice.
Nakon vuče, odvrnuti priključak za
vuču.
Postaviti kapicu sa donje strane i
zatvoriti.
Vuča drugog vozila
Staviti odvijač u otvor u donjoj ivici
poklopca. Otpustiti poklopac pažljivim
pomeranjem odvijača prema dole. Da bi sprečili oštećenje, preporučljivo je
da postavite krpu između odvijača i
okvira.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima
vozila 3 245.

Nega vozila265

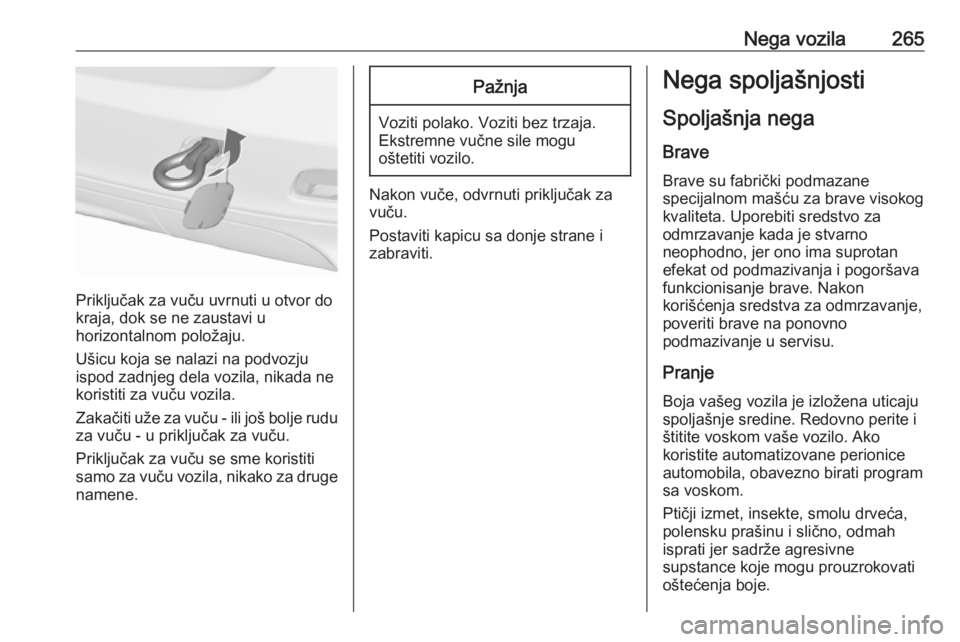

Priključak za vuču uvrnuti u otvor do
kraja, dok se ne zaustavi u
horizontalnom položaju.
Ušicu koja se nalazi na podvozju
ispod zadnjeg dela vozila, nikada ne
koristiti za vuču vozila.
Zakačiti uže za vuču - ili još bolje rudu za vuču - u priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.
Pažnja
Voziti polako. Voziti bez trzaja.Ekstremne vučne sile mogu
oštetiti vozilo.
Nakon vuče, odvrnuti priključak za
vuču.
Postaviti kapicu sa donje strane i
zabraviti.
Nega spoljašnjosti
Spoljašnja nega
Brave Brave su fabrički podmazane
specijalnom mašću za brave visokog
kvaliteta. Uporebiti sredstvo za
odmrzavanje kada je stvarno
neophodno, jer ono ima suprotan
efekat od podmazivanja i pogoršava
funkcionisanje brave. Nakon
korišćenja sredstva za odmrzavanje,
poveriti brave na ponovno
podmazivanje u servisu.
PranjeBoja vašeg vozila je izložena uticajuspoljašnje sredine. Redovno perite i
štitite voskom vaše vozilo. Ako
koristite automatizovane perionice
automobila, obavezno birati program
sa voskom.
Ptičji izmet, insekte, smolu drveća,
polensku prašinu i slično, odmah
isprati jer sadrže agresivne
supstance koje mogu prouzrokovati
oštećenja boje.

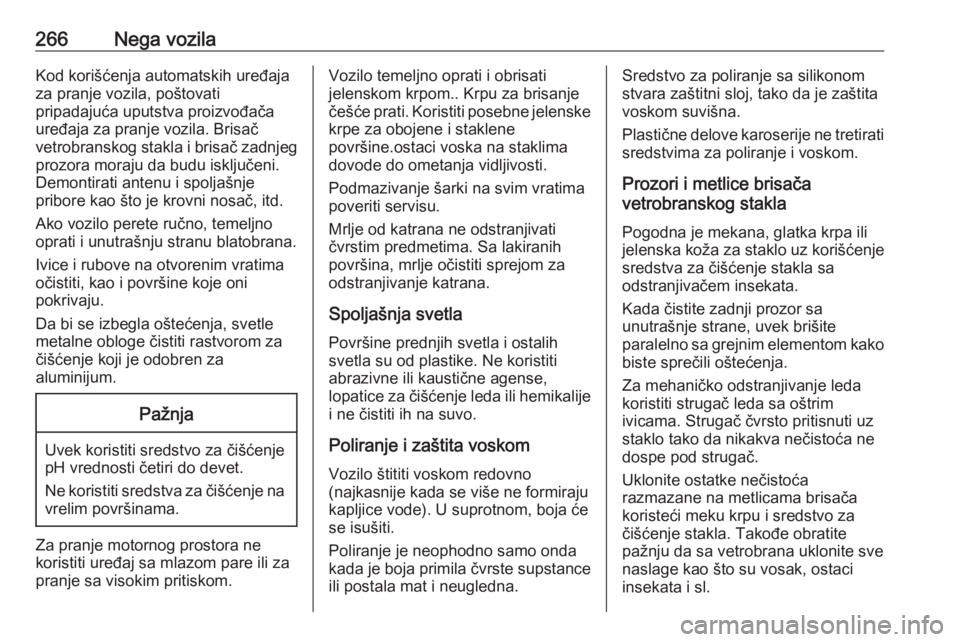

266Nega vozilaKod korišćenja automatskih uređaja
za pranje vozila, poštovati
pripadajuća uputstva proizvođača
uređaja za pranje vozila. Brisač
vetrobranskog stakla i brisač zadnjeg
prozora moraju da budu isključeni.
Demontirati antenu i spoljašnje
pribore kao što je krovni nosač, itd.
Ako vozilo perete ručno, temeljno
oprati i unutrašnju stranu blatobrana.
Ivice i rubove na otvorenim vratima
očistiti, kao i površine koje oni
pokrivaju.
Da bi se izbegla oštećenja, svetle
metalne obloge čistiti rastvorom za
čišćenje koji je odobren za
aluminijum.Pažnja
Uvek koristiti sredstvo za čišćenje
pH vrednosti četiri do devet.
Ne koristiti sredstva za čišćenje na vrelim površinama.
Za pranje motornog prostora ne
koristiti uređaj sa mlazom pare ili za
pranje sa visokim pritiskom.
Vozilo temeljno oprati i obrisati
jelenskom krpom.. Krpu za brisanje
češće prati. Koristiti posebne jelenske
krpe za obojene i staklene
površine.ostaci voska na staklima
dovode do ometanja vidljivosti.
Podmazivanje šarki na svim vratima
poveriti servisu.
Mrlje od katrana ne odstranjivati
čvrstim predmetima. Sa lakiranih
površina, mrlje očistiti sprejom za
odstranjivanje katrana.
Spoljašnja svetla Površine prednjih svetla i ostalih
svetla su od plastike. Ne koristiti
abrazivne ili kaustične agense,
lopatice za čišćenje leda ili hemikalije
i ne čistiti ih na suvo.
Poliranje i zaštita voskom
Vozilo štititi voskom redovno
(najkasnije kada se više ne formiraju kapljice vode). U suprotnom, boja ćese isušiti.
Poliranje je neophodno samo onda
kada je boja primila čvrste supstance
ili postala mat i neugledna.Sredstvo za poliranje sa silikonom stvara zaštitni sloj, tako da je zaštitavoskom suvišna.
Plastične delove karoserije ne tretirati
sredstvima za poliranje i voskom.
Prozori i metlice brisača
vetrobranskog stakla
Pogodna je mekana, glatka krpa ili
jelenska koža za staklo uz korišćenje
sredstva za čišćenje stakla sa
odstranjivačem insekata.
Kada čistite zadnji prozor sa
unutrašnje strane, uvek brišite
paralelno sa grejnim elementom kako biste sprečili oštećenja.
Za mehaničko odstranjivanje leda
koristiti strugač leda sa oštrim
ivicama. Strugač čvrsto pritisnuti uz
staklo tako da nikakva nečistoća ne dospe pod strugač.
Uklonite ostatke nečistoća
razmazane na metlicama brisača
koristeći meku krpu i sredstvo za
čišćenje stakla. Takođe obratite
pažnju da sa vetrobrana uklonite sve naslage kao što su vosak, ostaci
insekata i sl.

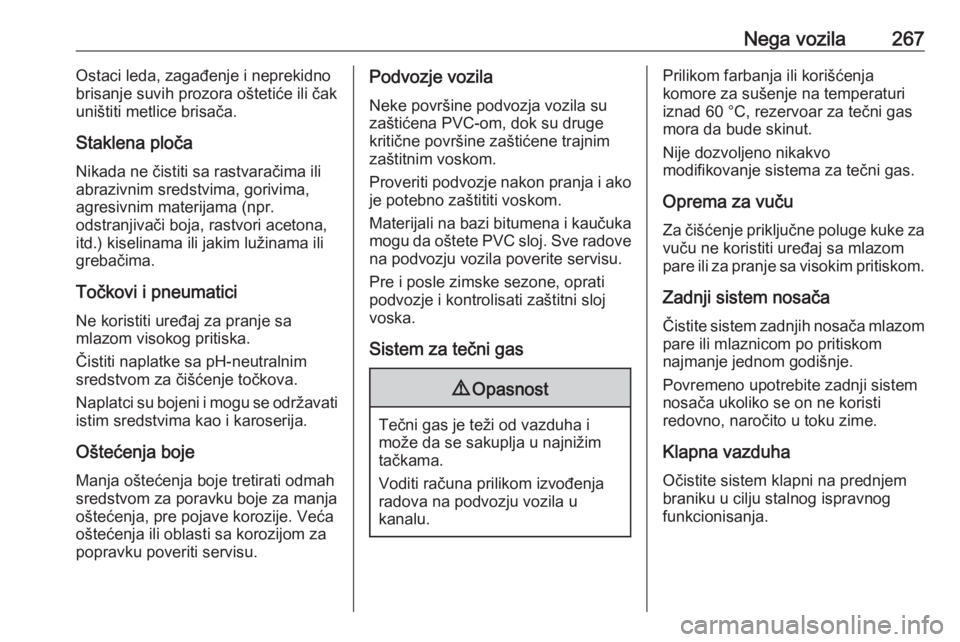

Nega vozila267Ostaci leda, zagađenje i neprekidno
brisanje suvih prozora oštetiće ili čak
uništiti metlice brisača.
Staklena ploča Nikada ne čistiti sa rastvaračima iliabrazivnim sredstvima, gorivima,
agresivnim materijama (npr.
odstranjivači boja, rastvori acetona,
itd.) kiselinama ili jakim lužinama ili grebačima.
Točkovi i pneumatici Ne koristiti uređaj za pranje sa
mlazom visokog pritiska.
Čistiti naplatke sa pH-neutralnim
sredstvom za čišćenje točkova.
Naplatci su bojeni i mogu se održavati
istim sredstvima kao i karoserija.
Oštećenja bojeManja oštećenja boje tretirati odmah
sredstvom za poravku boje za manja
oštećenja, pre pojave korozije. Veća
oštećenja ili oblasti sa korozijom za
popravku poveriti servisu.Podvozje vozila
Neke površine podvozja vozila su
zaštićena PVC-om, dok su druge
kritične površine zaštićene trajnim
zaštitnim voskom.
Proveriti podvozje nakon pranja i ako
je potebno zaštititi voskom.
Materijali na bazi bitumena i kaučuka mogu da oštete PVC sloj. Sve radove
na podvozju vozila poverite servisu.
Pre i posle zimske sezone, oprati
podvozje i kontrolisati zaštitni sloj
voska.
Sistem za tečni gas9 Opasnost
Tečni gas je teži od vazduha i
može da se sakuplja u najnižim
tačkama.
Voditi računa prilikom izvođenja radova na podvozju vozila u
kanalu.
Prilikom farbanja ili korišćenja
komore za sušenje na temperaturi
iznad 60 °C, rezervoar za tečni gas
mora da bude skinut.
Nije dozvoljeno nikakvo
modifikovanje sistema za tečni gas.
Oprema za vučuZa čišćenje priključne poluge kuke za
vuču ne koristiti uređaj sa mlazom
pare ili za pranje sa visokim pritiskom.
Zadnji sistem nosača
Čistite sistem zadnjih nosača mlazom pare ili mlaznicom po pritiskom
najmanje jednom godišnje.
Povremeno upotrebite zadnji sistem
nosača ukoliko se on ne koristi
redovno, naročito u toku zime.
Klapna vazduha
Očistite sistem klapni na prednjem braniku u cilju stalnog ispravnog
funkcionisanja.

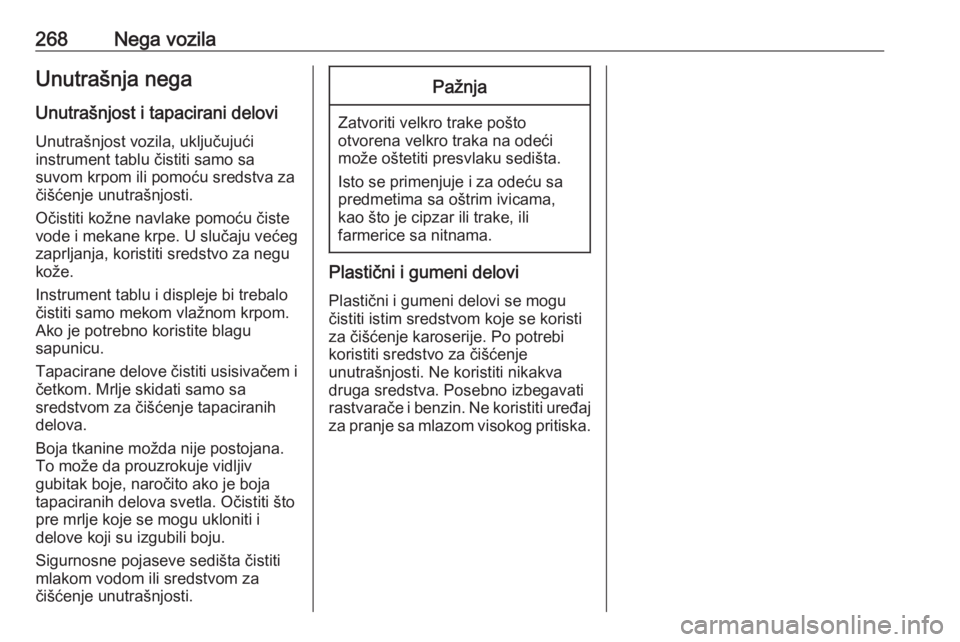

268Nega vozilaUnutrašnja negaUnutrašnjost i tapacirani delovi
Unutrašnjost vozila, uključujući
instrument tablu čistiti samo sa
suvom krpom ili pomoću sredstva za
čišćenje unutrašnjosti.
Očistiti kožne navlake pomoću čiste
vode i mekane krpe. U slučaju većeg
zaprljanja, koristiti sredstvo za negu
kože.
Instrument tablu i displeje bi trebalo
čistiti samo mekom vlažnom krpom.
Ako je potrebno koristite blagu
sapunicu.
Tapacirane delove čistiti usisivačem i
četkom. Mrlje skidati samo sa
sredstvom za čišćenje tapaciranih
delova.
Boja tkanine možda nije postojana.
To može da prouzrokuje vidljiv
gubitak boje, naročito ako je boja
tapaciranih delova svetla. Očistiti što
pre mrlje koje se mogu ukloniti i
delove koji su izgubili boju.
Sigurnosne pojaseve sedišta čistiti
mlakom vodom ili sredstvom za
čišćenje unutrašnjosti.Pažnja
Zatvoriti velkro trake pošto
otvorena velkro traka na odeći
može oštetiti presvlaku sedišta.
Isto se primenjuje i za odeću sa
predmetima sa oštrim ivicama,
kao što je cipzar ili trake, ili
farmerice sa nitnama.
Plastični i gumeni delovi
Plastični i gumeni delovi se mogu
čistiti istim sredstvom koje se koristi
za čišćenje karoserije. Po potrebi koristiti sredstvo za čišćenje
unutrašnjosti. Ne koristiti nikakva
druga sredstva. Posebno izbegavati
rastvarače i benzin. Ne koristiti uređaj za pranje sa mlazom visokog pritiska.
