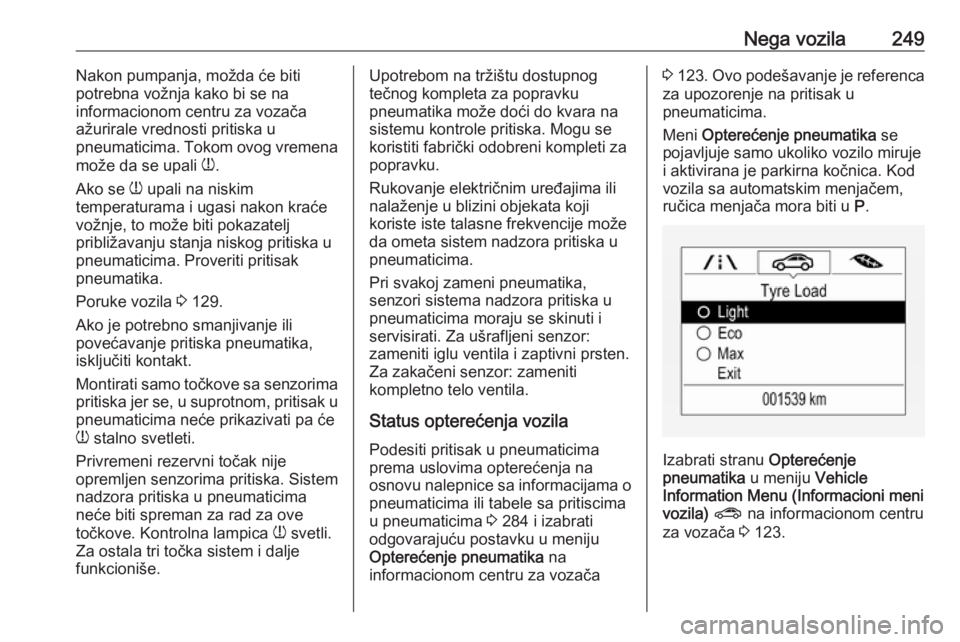

Nega vozila249Nakon pumpanja, možda će biti
potrebna vožnja kako bi se na
informacionom centru za vozača
ažurirale vrednosti pritiska u
pneumaticima. Tokom ovog vremena
može da se upali w.
Ako se w upali na niskim
temperaturama i ugasi nakon kraće
vožnje, to može biti pokazatelj
približavanju stanja niskog pritiska u
pneumaticima. Proveriti pritisak
pneumatika.
Poruke vozila 3 129.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima pritiska jer se, u suprotnom, pritisak u
pneumaticima neće prikazivati pa će
w stalno svetleti.
Privremeni rezervni točak nije
opremljen senzorima pritiska. Sistem
nadzora pritiska u pneumaticima neće biti spreman za rad za ove
točkove. Kontrolna lampica w svetli.
Za ostala tri točka sistem i dalje
funkcioniše.Upotrebom na tržištu dostupnog
tečnog kompleta za popravku
pneumatika može doći do kvara na sistemu kontrole pritiska. Mogu sekoristiti fabrički odobreni kompleti za
popravku.
Rukovanje električnim uređajima ili
nalaženje u blizini objekata koji
koriste iste talasne frekvencije može
da ometa sistem nadzora pritiska u
pneumaticima.
Pri svakoj zameni pneumatika,
senzori sistema nadzora pritiska u pneumaticima moraju se skinuti i
servisirati. Za ušrafljeni senzor:
zameniti iglu ventila i zaptivni prsten.
Za zakačeni senzor: zameniti
kompletno telo ventila.
Status opterećenja vozila
Podesiti pritisak u pneumaticima prema uslovima opterećenja na
osnovu nalepnice sa informacijama o pneumaticima ili tabele sa pritiscima
u pneumaticima 3 284 i izabrati
odgovarajuću postavku u meniju
Opterećenje pneumatika na
informacionom centru za vozača3 123 . Ovo podešavanje je referenca
za upozorenje na pritisak u
pneumaticima.
Meni Opterećenje pneumatika se
pojavljuje samo ukoliko vozilo miruje
i aktivirana je parkirna kočnica. Kod
vozila sa automatskim menjačem,
ručica menjača mora biti u P.
Izabrati stranu Opterećenje
pneumatika u meniju Vehicle
Information Menu (Informacioni meni
vozila) ? na informacionom centru
za vozača 3 123.

250Nega vozilaIzabrati:● Light (Lako) za udoban pritisak
do 3 osobe.
● Eco (Ekonomično) za
ekonomičan pritisak do 3 osobe.
● Max (Maksimalno) za
maksimalno opterećenje.
Proces uparivanja senzora
pritiska u pneumaticima
Svaki senzor pritiska u pneumaticima
ima jedinstvenu identifikacionu šifru.
Identifikacioni kod mora da se upari sa položajem novog točka nakon
rotiranja točkova ili zamene celog
kompleta točkova, kao i ako se
zameni jedan ili više senzora pritiska
u pneumaticima. Proces uparivanja
senzora pritiska u pneumaticima takođe treba izvršiti nakon zamene
rezervnog točka putnim točkom koji
sadrži senzor pritiska u
pneumaticima.
Lampica za kvarove w i poruka
upozorenja ili šifra trebalo bi da se
ugase pri sledećem davanju
kontakta. Senzori se uparuju sa
položajima točka pomoću alata zaponovno učenje, sledećim
redosledom: prednji točak sa leve
strane, prednji točak sa desne strane, zadnji točak sa desne strane i zadnji
točak sa leve strane. Pokazivač
pravca na trenutnom aktivnom
položaju svetli dok se senzor ne
upari.
Obratiti se servisu radi popravke. Imate dva minuta da uparite prvi
položaj točka i ukupno pet minuta za
uparivanje sva četiri položaja točka.
Ako potraje duže, proces uparivanja
se zaustavlja i mora se ponovo
početi.
Proces uparivanja senzora pritiska u
pneumaticima je sledeći:
1. Potegnuti ručnu kočnicu.2. Dati kontakt.
3. Na vozilima sa automatskim menjačem: postaviti ručicu
menjača u položaj P.
Kod vozila sa ručnim menjačem:
izabrati neutralni položaj.4. Pritisnuti MENU na ručici
pokazivača pravca za izbor
Vehicle Information Menu
(Informacioni meni vozila) ? na
informacionom centru za vozača.
5. Okrenuti točkić za podešavanje za kretanje kroz meni za pritisak u
pneumaticima.
6. Pritisnuti SET/CLR za
započinjanje procesa uparivanja
senzora. Trebalo bi da se prikaže
poruka koja traži prihvatanje
procesa.

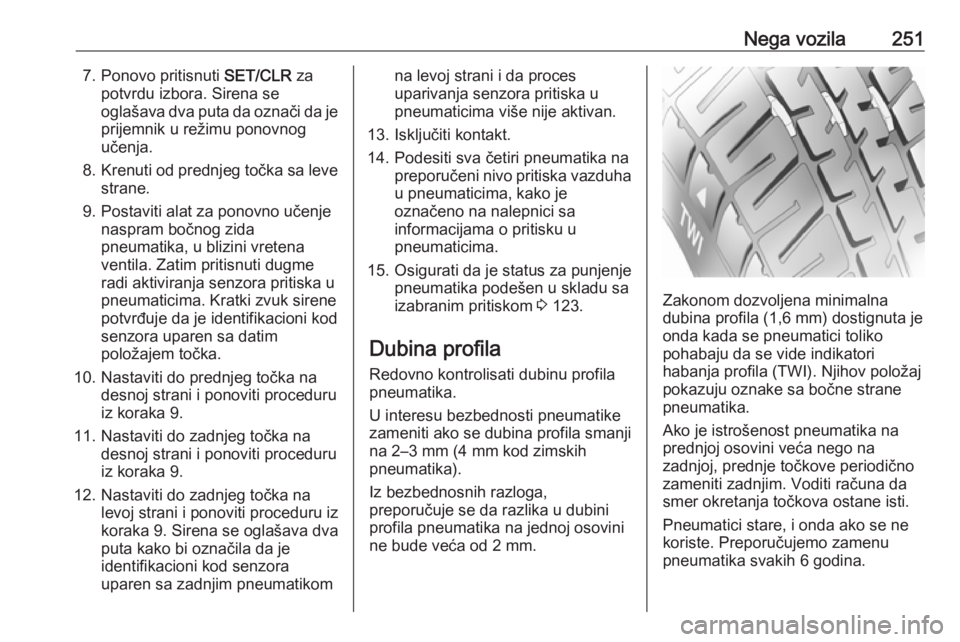

Nega vozila2517. Ponovo pritisnuti SET/CLR za
potvrdu izbora. Sirena se
oglašava dva puta da označi da je prijemnik u režimu ponovnog
učenja.
8. Krenuti od prednjeg točka sa leve
strane.
9. Postaviti alat za ponovno učenje naspram bočnog zida
pneumatika, u blizini vretena
ventila. Zatim pritisnuti dugme
radi aktiviranja senzora pritiska u
pneumaticima. Kratki zvuk sirene
potvrđuje da je identifikacioni kod
senzora uparen sa datim
položajem točka.
10. Nastaviti do prednjeg točka na desnoj strani i ponoviti proceduru
iz koraka 9.
11. Nastaviti do zadnjeg točka na desnoj strani i ponoviti proceduru
iz koraka 9.
12. Nastaviti do zadnjeg točka na levoj strani i ponoviti proceduru iz
koraka 9. Sirena se oglašava dva
puta kako bi označila da je
identifikacioni kod senzora
uparen sa zadnjim pneumatikomna levoj strani i da proces
uparivanja senzora pritiska u
pneumaticima više nije aktivan.
13. Isključiti kontakt.
14. Podesiti sva četiri pneumatika na preporučeni nivo pritiska vazduha
u pneumaticima, kako je
označeno na nalepnici sa
informacijama o pritisku u
pneumaticima.
15. Osigurati da je status za punjenje pneumatika podešen u skladu sa
izabranim pritiskom 3 123.
Dubina profila Redovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti pneumatike
zameniti ako se dubina profila smanji na 2–3 mm (4 mm kod zimskih
pneumatika).
Iz bezbednosnih razloga,
preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od 2 mm.
Zakonom dozvoljena minimalna
dubina profila (1,6 mm) dostignuta je
onda kada se pneumatici toliko
pohabaju da se vide indikatori
habanja profila (TWI). Njihov položaj pokazuju oznake sa bočne strane
pneumatika.
Ako je istrošenost pneumatika na
prednjoj osovini veća nego na
zadnjoj, prednje točkove periodično
zameniti zadnjim. Voditi računa da
smer okretanja točkova ostane isti.
Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih 6 godina.

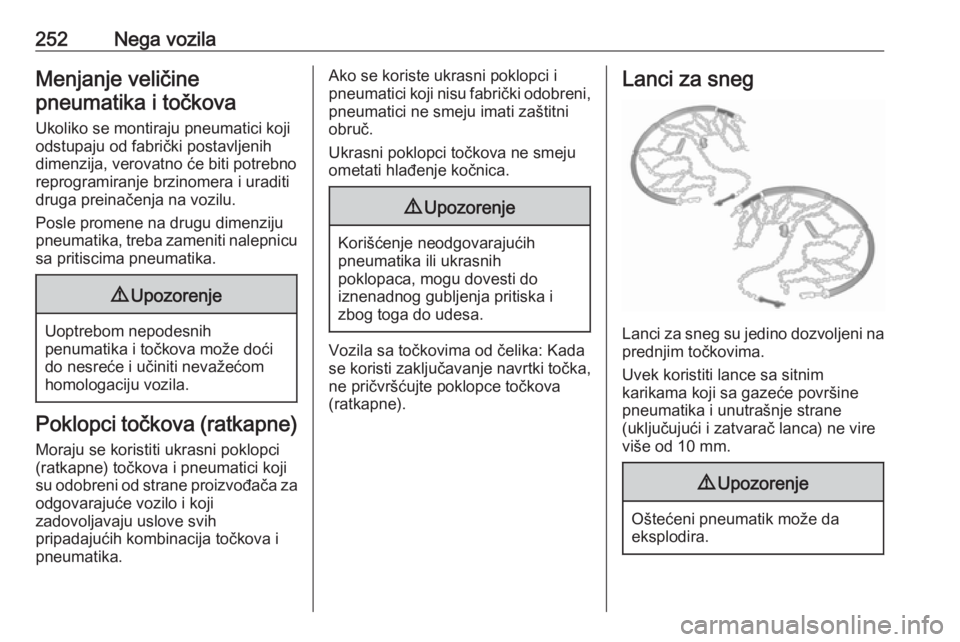

252Nega vozilaMenjanje veličinepneumatika i točkova
Ukoliko se montiraju pneumatici koji
odstupaju od fabrički postavljenih
dimenzija, verovatno će biti potrebno
reprogramiranje brzinomera i uraditi
druga preinačenja na vozilu.
Posle promene na drugu dimenziju
pneumatika, treba zameniti nalepnicu sa pritiscima pneumatika.9 Upozorenje
Uoptrebom nepodesnih
penumatika i točkova može doći
do nesreće i učiniti nevažećom
homologaciju vozila.
Poklopci točkova (ratkapne)
Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji
zadovoljavaju uslove svih
pripadajućih kombinacija točkova i
pneumatika.
Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni, pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.9 Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.
Vozila sa točkovima od čelika: Kada
se koristi zaključavanje navrtki točka, ne pričvršćujte poklopce točkova
(ratkapne).
Lanci za sneg
Lanci za sneg su jedino dozvoljeni na prednjim točkovima.
Uvek koristiti lance sa sitnim
karikama koji sa gazeće površine
pneumatika i unutrašnje strane
(uključujući i zatvarač lanca) ne vire
više od 10 mm.
9 Upozorenje
Oštećeni pneumatik može da
eksplodira.

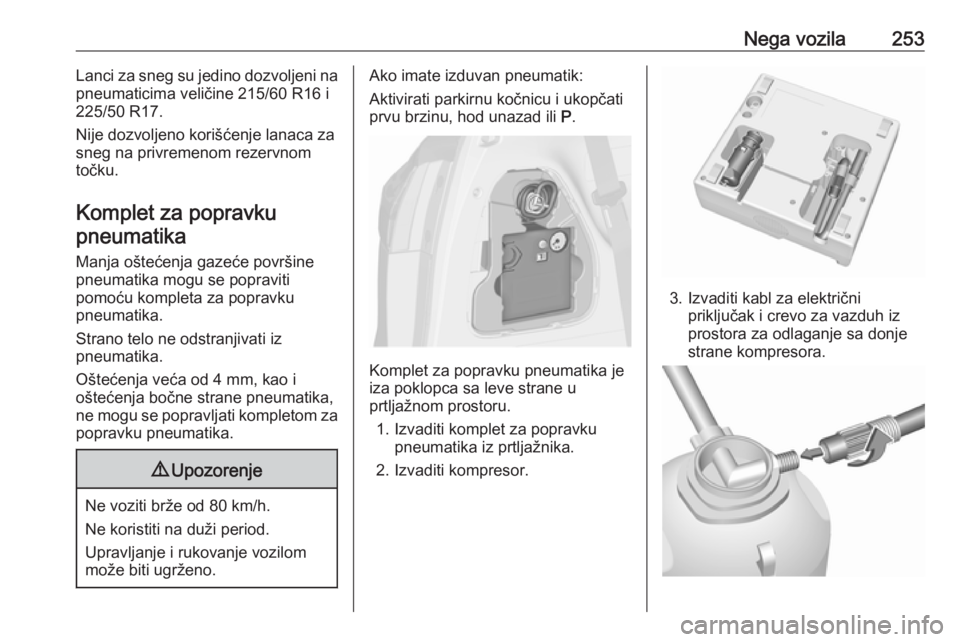

Nega vozila253Lanci za sneg su jedino dozvoljeni napneumaticima veličine 215/60 R16 i225/50 R17.
Nije dozvoljeno korišćenje lanaca za
sneg na privremenom rezervnom
točku.
Komplet za popravku
pneumatika
Manja oštećenja gazeće površine
pneumatika mogu se popraviti
pomoću kompleta za popravku
pneumatika.
Strano telo ne odstranjivati iz
pneumatika.
Oštećenja veća od 4 mm, kao i
oštećenja bočne strane pneumatika, ne mogu se popravljati kompletom za
popravku pneumatika.9 Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
Ako imate izduvan pneumatik:
Aktivirati parkirnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
Komplet za popravku pneumatika je
iza poklopca sa leve strane u
prtljažnom prostoru.
1. Izvaditi komplet za popravku pneumatika iz prtljažnika.
2. Izvaditi kompresor.
3. Izvaditi kabl za električni priključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.

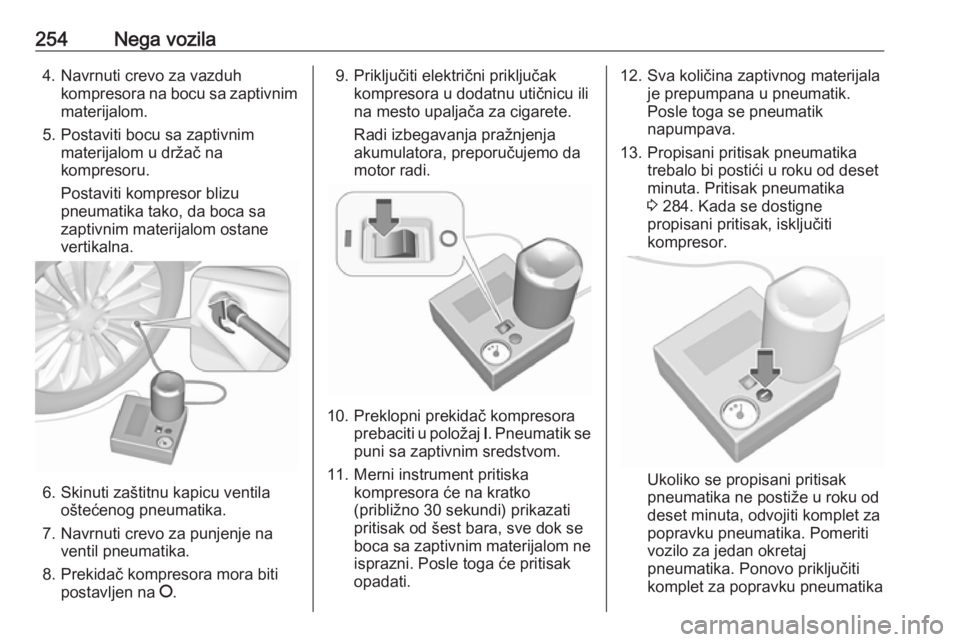

254Nega vozila4. Navrnuti crevo za vazduhkompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa
zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
7. Navrnuti crevo za punjenje na ventil pneumatika.
8. Prekidač kompresora mora biti postavljen na J.
9. Priključiti električni priključak
kompresora u dodatnu utičnicu ili
na mesto upaljača za cigarete.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.
10. Preklopni prekidač kompresora prebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
11. Merni instrument pritiska kompresora će na kratko
(približno 30 sekundi) prikazati
pritisak od šest bara, sve dok se
boca sa zaptivnim materijalom ne isprazni. Posle toga će pritisak
opadati.
12. Sva količina zaptivnog materijala je prepumpana u pneumatik.
Posle toga se pneumatik
napumpava.
13. Propisani pritisak pneumatika trebalo bi postići u roku od deset
minuta. Pritisak pneumatika
3 284. Kada se dostigne
propisani pritisak, isključiti
kompresor.
Ukoliko se propisani pritisak
pneumatika ne postiže u roku od
deset minuta, odvojiti komplet za
popravku pneumatika. Pomeriti
vozilo za jedan okretaj
pneumatika. Ponovo priključiti
komplet za popravku pneumatika

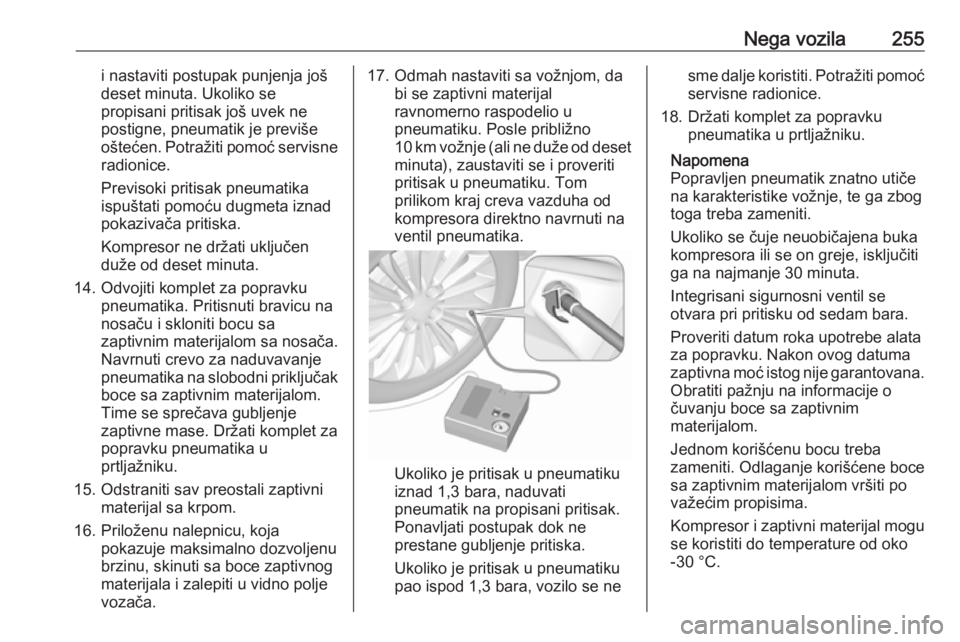

Nega vozila255i nastaviti postupak punjenja još
deset minuta. Ukoliko se
propisani pritisak još uvek ne
postigne, pneumatik je previše
oštećen. Potražiti pomoć servisne
radionice.
Previsoki pritisak pneumatika
ispuštati pomoću dugmeta iznad
pokazivača pritiska.
Kompresor ne držati uključen
duže od deset minuta.
14. Odvojiti komplet za popravku pneumatika. Pritisnuti bravicu na
nosaču i skloniti bocu sa
zaptivnim materijalom sa nosača.
Navrnuti crevo za naduvavanje
pneumatika na slobodni priključak boce sa zaptivnim materijalom.
Time se sprečava gubljenje zaptivne mase. Držati komplet za
popravku pneumatika u
prtljažniku.
15. Odstraniti sav preostali zaptivni materijal sa krpom.
16. Priloženu nalepnicu, koja pokazuje maksimalno dozvoljenu
brzinu, skinuti sa boce zaptivnog
materijala i zalepiti u vidno polje
vozača.17. Odmah nastaviti sa vožnjom, da bi se zaptivni materijalravnomerno raspodelio u
pneumatiku. Posle približno
10 km vožnje (ali ne duže od deset minuta), zaustaviti se i proveriti
pritisak u pneumatiku. Tom
prilikom kraj creva vazduha od
kompresora direktno navrnuti na
ventil pneumatika.
Ukoliko je pritisak u pneumatiku
iznad 1,3 bara, naduvati
pneumatik na propisani pritisak.
Ponavljati postupak dok ne
prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod 1,3 bara, vozilo se ne
sme dalje koristiti. Potražiti pomoć
servisne radionice.
18. Držati komplet za popravku pneumatika u prtljažniku.
Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
kompresora ili se on greje, isključiti
ga na najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara pri pritisku od sedam bara.
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na informacije o
čuvanju boce sa zaptivnim
materijalom.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.

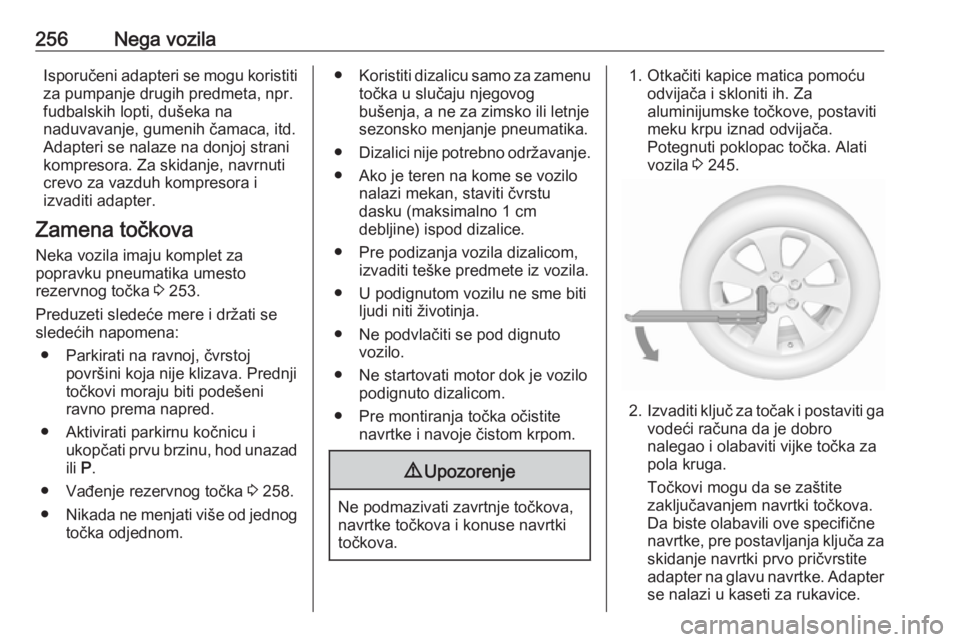

256Nega vozilaIsporučeni adapteri se mogu koristitiza pumpanje drugih predmeta, npr.
fudbalskih lopti, dušeka na
naduvavanje, gumenih čamaca, itd.
Adapteri se nalaze na donjoj strani
kompresora. Za skidanje, navrnuti
crevo za vazduh kompresora i
izvaditi adapter.
Zamena točkova
Neka vozila imaju komplet za
popravku pneumatika umesto
rezervnog točka 3 253.
Preduzeti sledeće mere i držati se
sledećih napomena:
● Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni
ravno prema napred.
● Aktivirati parkirnu kočnicu i ukopčati prvu brzinu, hod unazadili P.
● Vađenje rezervnog točka 3 258.
● Nikada ne menjati više od jednog
točka odjednom.● Koristiti dizalicu samo za zamenu
točka u slučaju njegovog
bušenja, a ne za zimsko ili letnje
sezonsko menjanje pneumatika.
● Dizalici nije potrebno održavanje.
● Ako je teren na kome se vozilo nalazi mekan, staviti čvrstu
dasku (maksimalno 1 cm
debljine) ispod dizalice.
● Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.
● U podignutom vozilu ne sme biti ljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Pre montiranja točka očistite navrtke i navoje čistom krpom.9Upozorenje
Ne podmazivati zavrtnje točkova,
navrtke točkova i konuse navrtki
točkova.
1. Otkačiti kapice matica pomoću odvijača i skloniti ih. Za
aluminijumske točkove, postaviti
meku krpu iznad odvijača.
Potegnuti poklopac točka. Alati
vozila 3 245.
2. Izvaditi ključ za točak i postaviti ga
vodeći računa da je dobro
nalegao i olabaviti vijke točka za
pola kruga.
Točkovi mogu da se zaštite
zaključavanjem navrtki točkova.
Da biste olabavili ove specifične
navrtke, pre postavljanja ključa za
skidanje navrtki prvo pričvrstite
adapter na glavu navrtke. Adapter se nalazi u kaseti za rukavice.

Nega vozila257

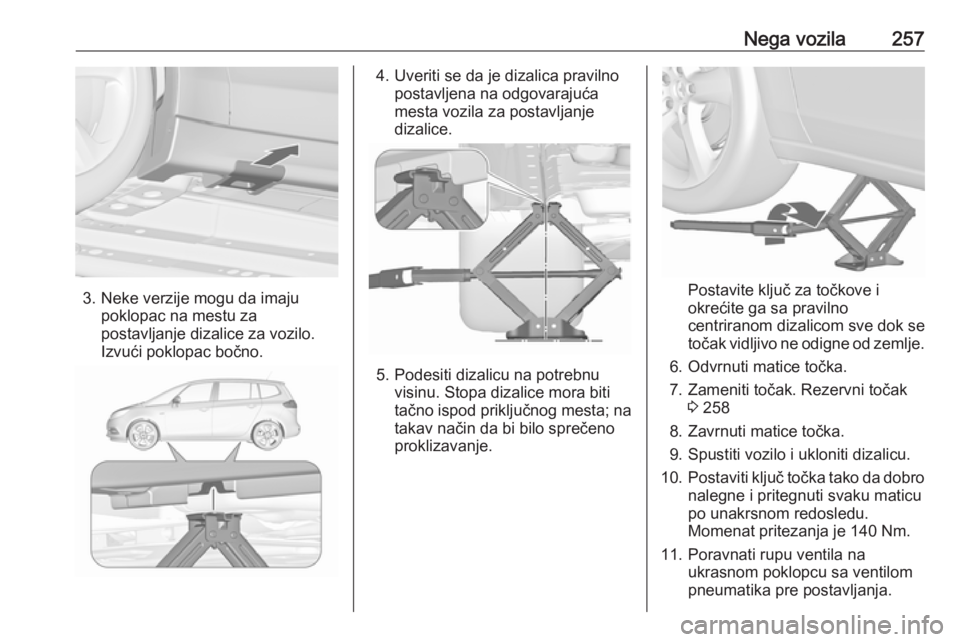

3. Neke verzije mogu da imajupoklopac na mestu za
postavljanje dizalice za vozilo.
Izvući poklopac bočno.
4. Uveriti se da je dizalica pravilno postavljena na odgovarajuća
mesta vozila za postavljanje
dizalice.
5. Podesiti dizalicu na potrebnu visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.
Postavite ključ za točkove i
okrećite ga sa pravilno
centriranom dizalicom sve dok se
točak vidljivo ne odigne od zemlje.
6. Odvrnuti matice točka.
7. Zameniti točak. Rezervni točak 3 258
8. Zavrnuti matice točka.
9. Spustiti vozilo i ukloniti dizalicu.
10. Postaviti ključ točka tako da dobro
nalegne i pritegnuti svaku maticu
po unakrsnom redosledu.
Momenat pritezanja je 140 Nm.
11. Poravnati rupu ventila na ukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.

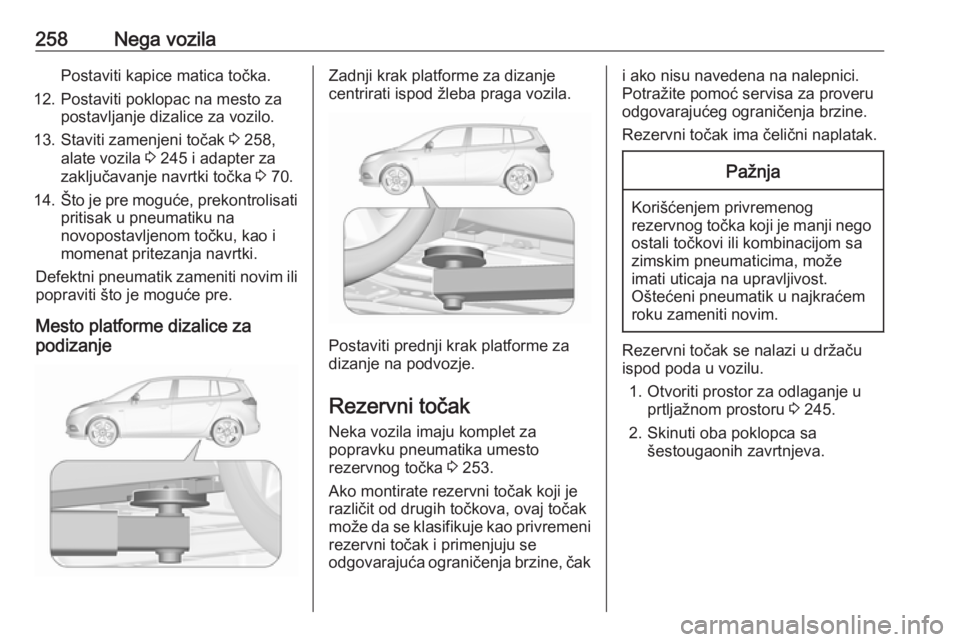

258Nega vozilaPostaviti kapice matica točka.
12. Postaviti poklopac na mesto za postavljanje dizalice za vozilo.
13. Staviti zamenjeni točak 3 258,
alate vozila 3 245 i adapter za
zaključavanje navrtki točka 3 70.
14. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja navrtki.
Defektni pneumatik zameniti novim ili popraviti što je moguće pre.
Mesto platforme dizalice za
podizanjeZadnji krak platforme za dizanje
centrirati ispod žleba praga vozila.
Postaviti prednji krak platforme za
dizanje na podvozje.
Rezervni točak Neka vozila imaju komplet za
popravku pneumatika umesto
rezervnog točka 3 253.
Ako montirate rezervni točak koji je
različit od drugih točkova, ovaj točak
može da se klasifikuje kao privremeni
rezervni točak i primenjuju se
odgovarajuća ograničenja brzine, čak
i ako nisu navedena na nalepnici.
Potražite pomoć servisa za proveru odgovarajućeg ograničenja brzine.
Rezervni točak ima čelični naplatak.Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Rezervni točak se nalazi u držaču
ispod poda u vozilu.
1. Otvoriti prostor za odlaganje u prtljažnom prostoru 3 245.
2. Skinuti oba poklopca sa šestougaonih zavrtnjeva.
