OPEL ZAFIRA C 2018.5 Instruksjonsbok

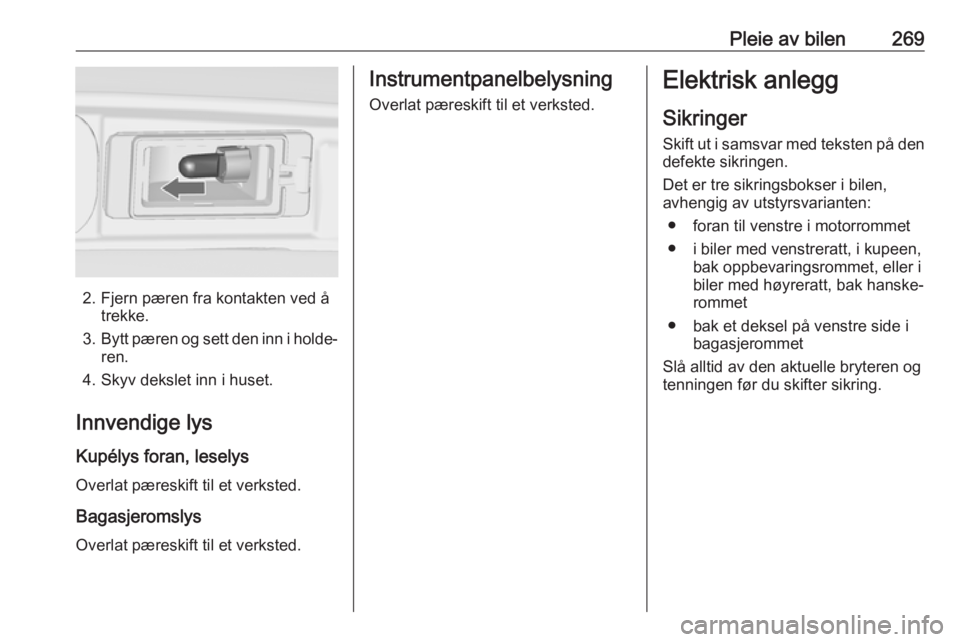

Pleie av bilen269
2. Fjern pæren fra kontakten ved åtrekke.
3. Bytt pæren og sett den inn i holde‐
ren.
4. Skyv dekslet inn i huset.
Innvendige lys Kupélys foran, leselys Overlat pæreskift til et verksted.
Bagasjeromslys
Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen,
avhengig av utstyrsvarianten:
● foran til venstre i motorrommet
● i biler med venstreratt, i kupeen, bak oppbevaringsrommet, eller i
biler med høyreratt, bak hanske‐
rommet
● bak et deksel på venstre side i bagasjerommet
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.

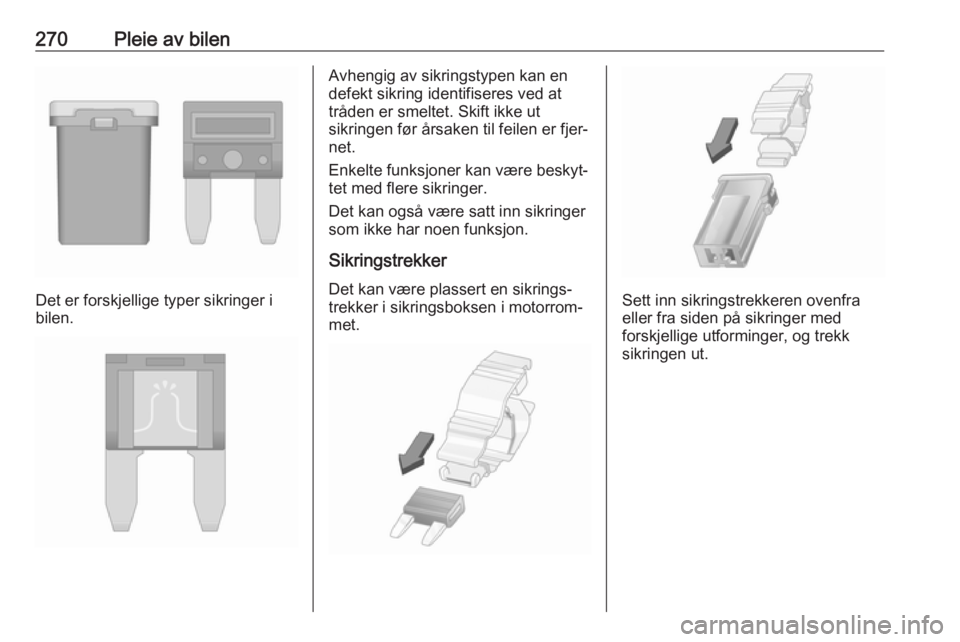

270Pleie av bilen
Det er forskjellige typer sikringer i
bilen.
Avhengig av sikringstypen kan en
defekt sikring identifiseres ved at
tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er fjer‐
net.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.
Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.

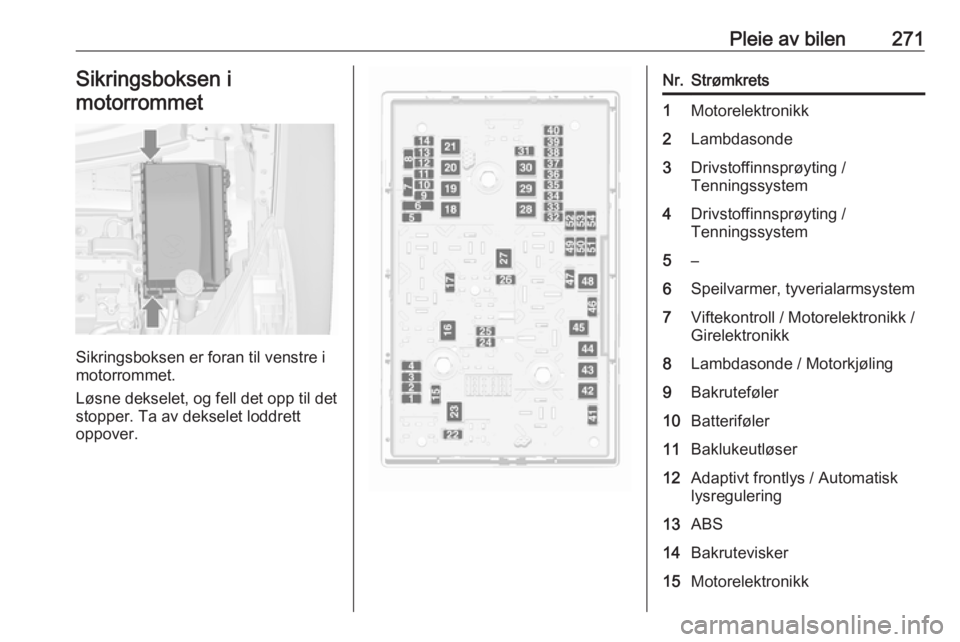

Pleie av bilen271Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett
oppover.
Nr.Strømkrets1Motorelektronikk2Lambdasonde3Drivstoffinnsprøyting /
Tenningssystem4Drivstoffinnsprøyting /
Tenningssystem5–6Speilvarmer, tyverialarmsystem7Viftekontroll / Motorelektronikk /
Girelektronikk8Lambdasonde / Motorkjøling9Bakruteføler10Batteriføler11Baklukeutløser12Adaptivt frontlys / Automatisk
lysregulering13ABS14Bakrutevisker15Motorelektronikk

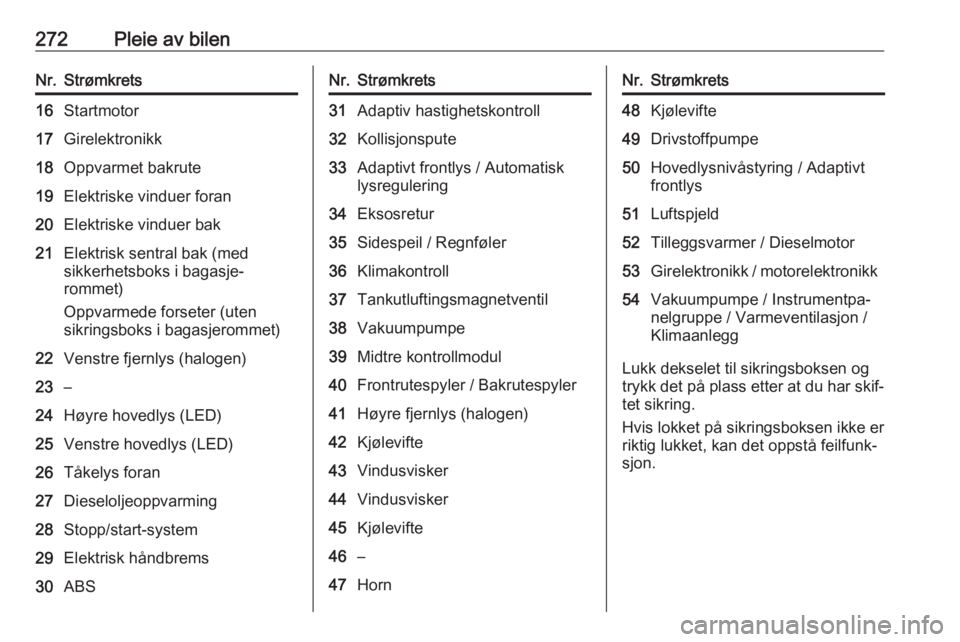

272Pleie av bilenNr.Strømkrets16Startmotor17Girelektronikk18Oppvarmet bakrute19Elektriske vinduer foran20Elektriske vinduer bak21Elektrisk sentral bak (med
sikkerhetsboks i bagasje‐
rommet)
Oppvarmede forseter (uten
sikringsboks i bagasjerommet)22Venstre fjernlys (halogen)23–24Høyre hovedlys (LED)25Venstre hovedlys (LED)26Tåkelys foran27Dieseloljeoppvarming28Stopp/start-system29Elektrisk håndbrems30ABSNr.Strømkrets31Adaptiv hastighetskontroll32Kollisjonspute33Adaptivt frontlys / Automatisk
lysregulering34Eksosretur35Sidespeil / Regnføler36Klimakontroll37Tankutluftingsmagnetventil38Vakuumpumpe39Midtre kontrollmodul40Frontrutespyler / Bakrutespyler41Høyre fjernlys (halogen)42Kjølevifte43Vindusvisker44Vindusvisker45Kjølevifte46–47HornNr.Strømkrets48Kjølevifte49Drivstoffpumpe50Hovedlysnivåstyring / Adaptivt
frontlys51Luftspjeld52Tilleggsvarmer / Dieselmotor53Girelektronikk / motorelektronikk54Vakuumpumpe / Instrumentpa‐
nelgruppe / Varmeventilasjon /
Klimaanlegg
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.

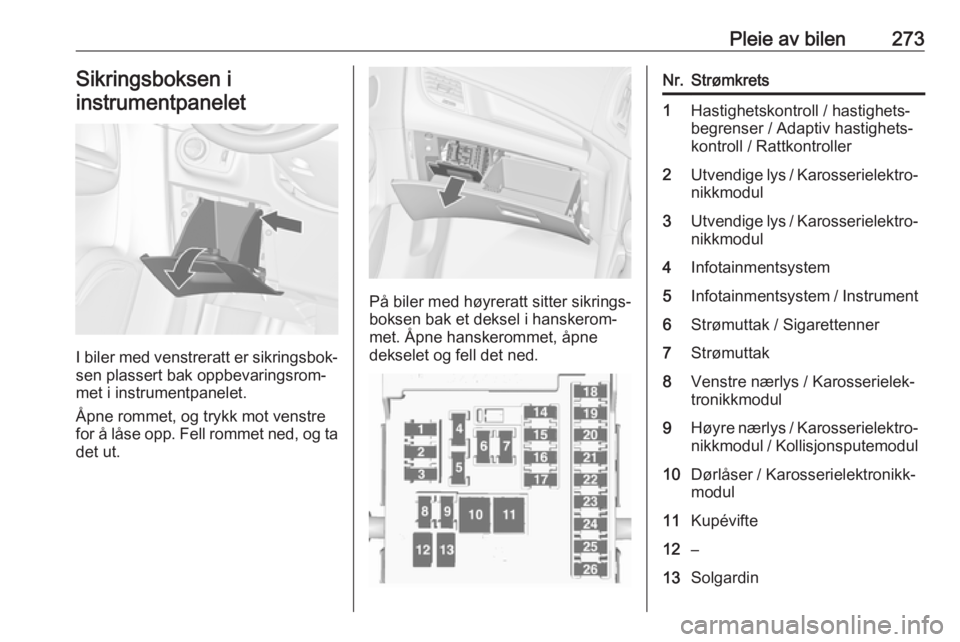

Pleie av bilen273Sikringsboksen i
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne rommet, og trykk mot venstre
for å låse opp. Fell rommet ned, og ta det ut.
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐
met. Åpne hanskerommet, åpne
dekselet og fell det ned.
Nr.Strømkrets1Hastighetskontroll / hastighets‐
begrenser / Adaptiv hastighets‐
kontroll / Rattkontroller2Utvendige lys / Karosserielektro‐
nikkmodul3Utvendige lys / Karosserielektro‐ nikkmodul4Infotainmentsystem5Infotainmentsystem / Instrument6Strømuttak / Sigarettenner7Strømuttak8Venstre nærlys / Karosserielek‐
tronikkmodul9Høyre nærlys / Karosserielektro‐
nikkmodul / Kollisjonsputemodul10Dørlåser / Karosserielektronikk‐
modul11Kupévifte12–13Solgardin

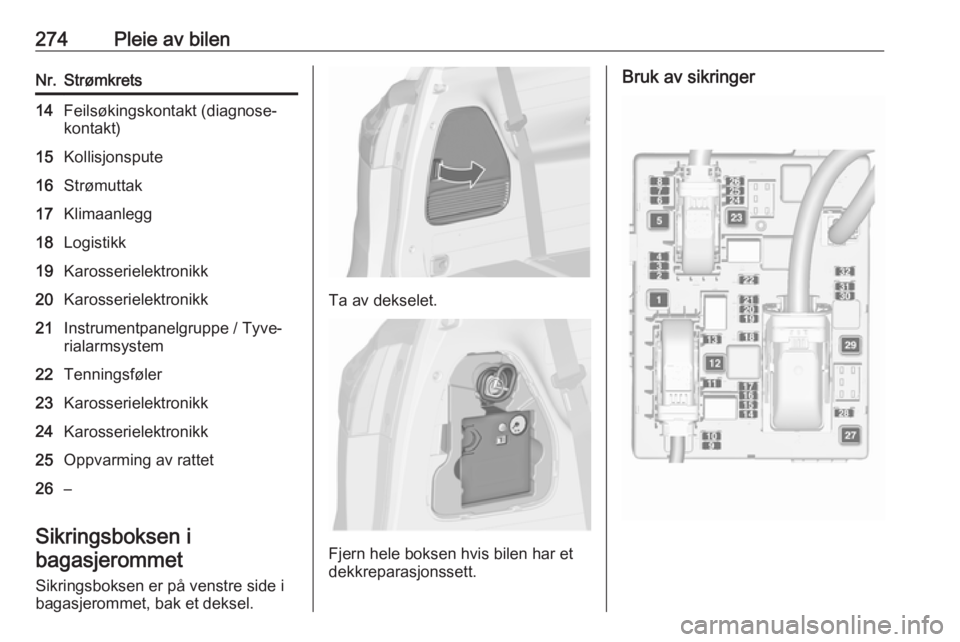

274Pleie av bilenNr.Strømkrets14Feilsøkingskontakt (diagnose‐
kontakt)15Kollisjonspute16Strømuttak17Klimaanlegg18Logistikk19Karosserielektronikk20Karosserielektronikk21Instrumentpanelgruppe / Tyve‐
rialarmsystem22Tenningsføler23Karosserielektronikk24Karosserielektronikk25Oppvarming av rattet26–
Sikringsboksen i
bagasjerommet
Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel.
Ta av dekselet.
Fjern hele boksen hvis bilen har et
dekkreparasjonssett.
Bruk av sikringer

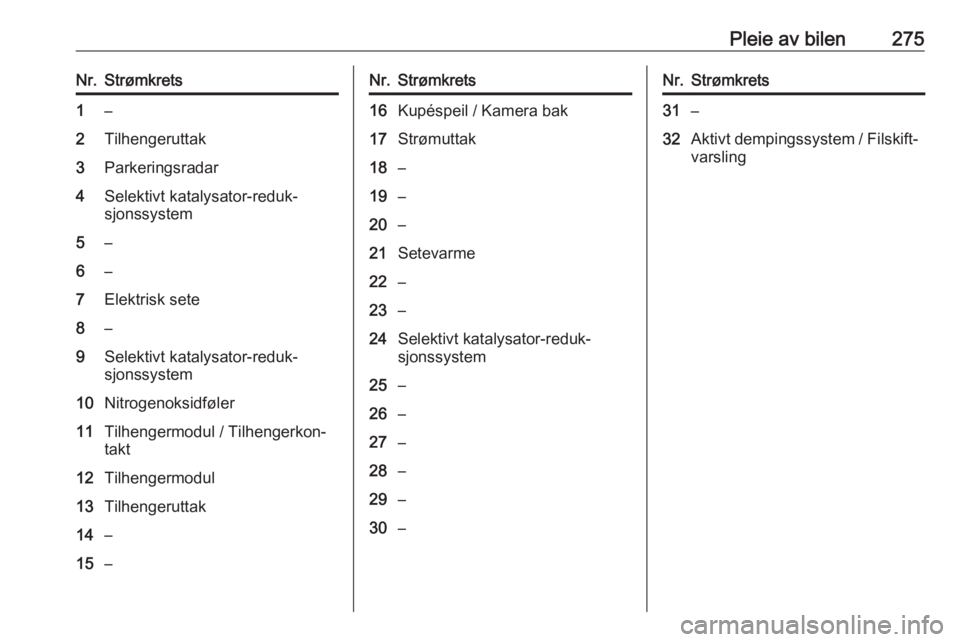

Pleie av bilen275Nr.Strømkrets1–2Tilhengeruttak3Parkeringsradar4Selektivt katalysator-reduk‐
sjonssystem5–6–7Elektrisk sete8–9Selektivt katalysator-reduk‐
sjonssystem10Nitrogenoksidføler11Tilhengermodul / Tilhengerkon‐
takt12Tilhengermodul13Tilhengeruttak14–15–Nr.Strømkrets16Kupéspeil / Kamera bak17Strømuttak18–19–20–21Setevarme22–23–24Selektivt katalysator-reduk‐
sjonssystem25–26–27–28–29–30–Nr.Strømkrets31–32Aktivt dempingssystem / Filskift‐
varsling

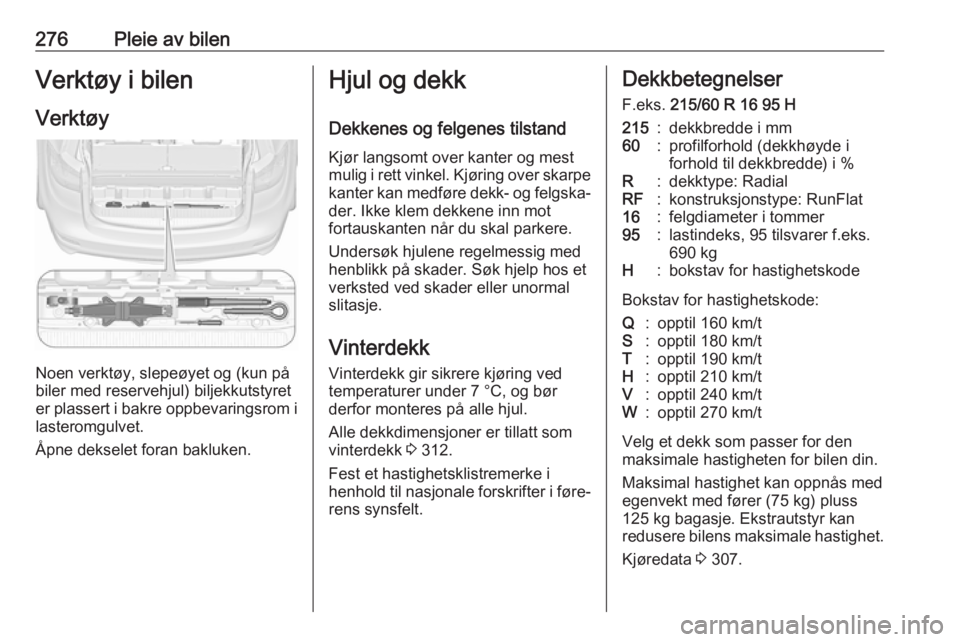

276Pleie av bilenVerktøy i bilenVerktøy
Noen verktøy, slepeøyet og (kun på
biler med reservehjul) biljekkutstyret
er plassert i bakre oppbevaringsrom i
lasteromgulvet.
Åpne dekselet foran bakluken.
Hjul og dekk
Dekkenes og felgenes tilstandKjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe
kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot
fortauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal
slitasje.
Vinterdekk
Vinterdekk gir sikrere kjøring ved
temperaturer under 7 °C, og bør
derfor monteres på alle hjul.
Alle dekkdimensjoner er tillatt som
vinterdekk 3 312.
Fest et hastighetsklistremerke i henhold til nasjonale forskrifter i føre‐
rens synsfelt.Dekkbetegnelser
F.eks. 215/60 R 16 95 H215:dekkbredde i mm60:profilforhold (dekkhøyde i
forhold til dekkbredde) i %R:dekktype: RadialRF:konstruksjonstype: RunFlat16:felgdiameter i tommer95:lastindeks, 95 tilsvarer f.eks.
690 kgH:bokstav for hastighetskode
Bokstav for hastighetskode:
Q:opptil 160 km/tS:opptil 180 km/tT:opptil 190 km/tH:opptil 210 km/tV:opptil 240 km/tW:opptil 270 km/t
Velg et dekk som passer for den
maksimale hastigheten for bilen din.
Maksimal hastighet kan oppnås med egenvekt med fører (75 kg) pluss
125 kg bagasje. Ekstrautstyr kan
redusere bilens maksimale hastighet.
Kjøredata 3 307.

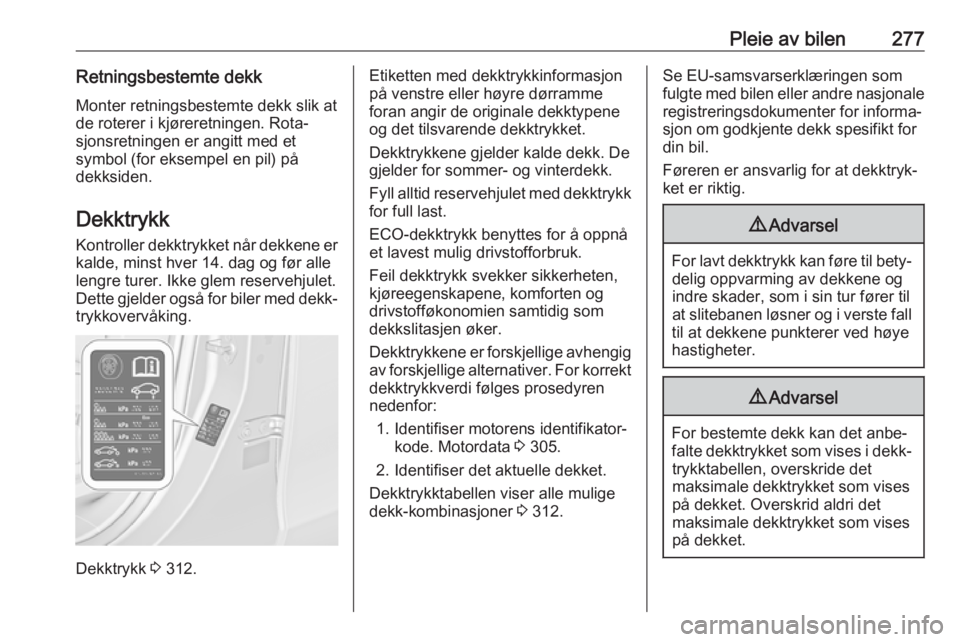

Pleie av bilen277Retningsbestemte dekk
Monter retningsbestemte dekk slik at
de roterer i kjøreretningen. Rota‐
sjonsretningen er angitt med et
symbol (for eksempel en pil) på
dekksiden.
Dekktrykk
Kontroller dekktrykket når dekkene er kalde, minst hver 14. dag og før alle
lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐ trykkovervåking.
Dekktrykk 3 312.
Etiketten med dekktrykkinformasjon
på venstre eller høyre dørramme
foran angir de originale dekktypene
og det tilsvarende dekktrykket.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig
av forskjellige alternativer. For korrekt dekktrykkverdi følges prosedyren
nedenfor:
1. Identifiser motorens identifikator‐ kode. Motordata 3 305.
2. Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige
dekk-kombinasjoner 3 312.Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om godkjente dekk spesifikt for
din bil.
Føreren er ansvarlig for at dekktryk‐
ket er riktig.9 Advarsel
For lavt dekktrykk kan føre til bety‐
delig oppvarming av dekkene og
indre skader, som i sin tur fører til
at slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
9 Advarsel
For bestemte dekk kan det anbe‐
falte dekktrykket som vises i dekk‐ trykktabellen, overskride det
maksimale dekktrykket som vises
på dekket. Overskrid aldri det
maksimale dekktrykket som vises
på dekket.

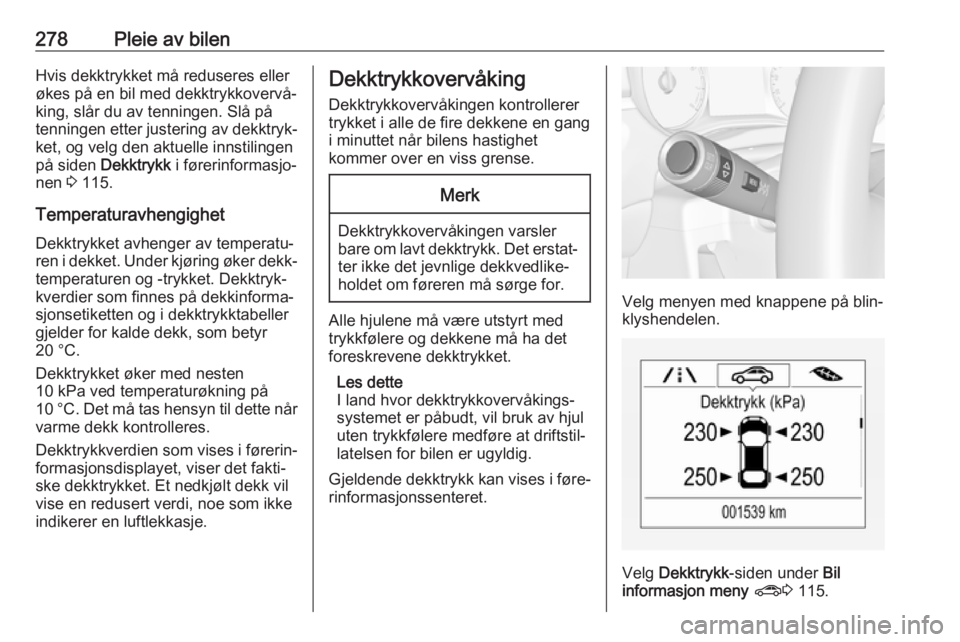

278Pleie av bilenHvis dekktrykket må reduseres eller
økes på en bil med dekktrykkovervå‐
king, slår du av tenningen. Slå på
tenningen etter justering av dekktryk‐ ket, og velg den aktuelle innstilingen
på siden Dekktrykk i førerinformasjo‐
nen 3 115.
Temperaturavhengighet
Dekktrykket avhenger av temperatu‐
ren i dekket. Under kjøring øker dekk‐ temperaturen og -trykket. Dekktryk‐
kverdier som finnes på dekkinforma‐
sjonsetiketten og i dekktrykktabeller
gjelder for kalde dekk, som betyr
20 °C.
Dekktrykket øker med nesten
10 kPa ved temperaturøkning på
10 °C. Det må tas hensyn til dette når
varme dekk kontrolleres.
Dekktrykkverdien som vises i førerin‐
formasjonsdisplayet, viser det fakti‐
ske dekktrykket. Et nedkjølt dekk vil
vise en redusert verdi, noe som ikke
indikerer en luftlekkasje.Dekktrykkovervåking
Dekktrykkovervåkingen kontrollerer
trykket i alle de fire dekkene en gang
i minuttet når bilens hastighet
kommer over en viss grense.Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det
foreskrevene dekktrykket.
Les dette
I land hvor dekktrykkovervåkings‐ systemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at driftstil‐
latelsen for bilen er ugyldig.
Gjeldende dekktrykk kan vises i føre‐
rinformasjonssenteret.
Velg menyen med knappene på blin‐
klyshendelen.
Velg Dekktrykk -siden under Bil
informasjon meny ? 3 115.
