OPEL ZAFIRA C 2018.5 Instruksjonsbok

Pleie av bilen279Systemets status og advarsler om
trykk vises med en melding som indi‐
kerer det aktuelle dekket i førerinfor‐
masjonen.
Systemet vurderer dekktemperaturen for varselsystemet.
Kontrollampen w 3 113 viser at lavt
dekktrykk er registrert.
Hvis w lyser, skal du stoppe snarest
mulig og fylle dekket i henhold til
anbefalingene 3 312.
Hvis w blinker i 60–90 sekunder og
deretter lyser permanent, foreligger
det en systemfeil. Kontakt et verk‐
sted.
Etter påfylling av luft kan det være
nødvendig å kjøre bilen et lite stykke
for å oppdatere dekktrykkverdiene i
førerinformasjonssenteret. I denne
perioden vil w kunne lyse.
Hvis
w tennes ved lavere temperatu‐
rer og slukker etter en viss kjøretid,
kan det være et tegn på at trykket
begynner å bli lavt. Kontroller dekk‐
trykket.
Meldinger om bilen 3 120.
Slå av tenningen hvis dekktrykket må
reduseres eller økes.
Monter bare hjul med trykkfølere,
ellers vil ikke dekktrykket vises, og
w vil lyse kontinuerlig.
Reservehjul er ikke utstyrt med trykk‐ følere. Dekktrykkovervåkingen
fungerer ikke for slike hjul. Kontrol‐
lampen w tennes. På de andre tre
hjulene virker systemet som før.
Bruk av vanlige reparasjonssett med
flytende tettemidler kan virke negativt inn på systemets funksjon. Fabrikk‐
godkjente reparasjonssett kan
brukes.
Betjening av elektroniske enheter
eller å være i nærheten av enheter
som bruker lignende bølgefrekven‐
ser, kan forstyrre dekktrykkovervå‐
kingssystemet.Hver gang dekkene skiftes, må
følerne til dekktrykkovervåkingen
demonteres og vedlikeholdes. For
innskrudde følere må ventilkjernen og
tetningsringen skiftes. For fastklemte
følere skiftes hele ventilstammen.
Last i bilenJuster dekktrykket til lasttilstanden i
samsvar med etiketten med dekkin‐
formasjon eller dekktrykktabellen
3 312, og velg riktig innstilling i
menyen Dekklast i førerinformasjo‐
nen 3 115. Denne innstillingen er
referansen for dekktrykkvarslingene.
Menyen Dekkbelastning vises bare
hvis bilen står stille og håndbremsen
er aktivert. I biler med automatgir må
velgerspaken være i P.

280Pleie av bilen
Velg Dekkbelastning -siden under Bil
informasjon meny ? i førerinforma‐
sjonen 3 115.
Velg: ● Lett for komforttrykk opptil
3 personer.
● Eco for Eco-trykk opptil
3 personer.
● Maks for maksimal last.
Dekktrykkføler
avstemmingsprosess
Hver dekktrykkføler har en unik iden‐
tifikasjonskode. Etter dekkrotasjon eller utskifting av alle fire hjul og hvis
én eller flere dekktrykkfølere er skiftet
ut, må identifikasjonskoden avstem‐
mes med en ny hjulposisjon. Avstem‐ mingsprosessen for dekktrykkfølere
må også utføres etter at et reservehjul
er byttet ut med et hjul som inneholder dekktrykkføler.
Feillampen w skal slukke og varsel‐
meldingen eller koden skal forsvinne
etter neste tenningssyklus. Følerne
avstemmes med hjulposisjonene i
følgende rekkefølge ved hjelp av et
programmeringsverktøy: Venstre
forhjul, høyre forhjul, høyre bakhjul,
venstre bakhjul. Blinklyset for gjel‐
dende aktive posisjon lyser helt til
føleren er avstemt.
Kontakt verkstedet for service. Det er
to minutter for å avstemme første hjul‐
posisjon og fem minutter til sammen
for å avstemme alle fire hjulposisjo‐
nene. Hvis det tar lengre tid, stopper
avstemmingsprosessen og må star‐
tes på nytt.
Avstemmingsprosessen for dekk‐
trykkfølere er:
1. Trekk til håndbremsen.
2. Slå på tenningen.3. I biler med automatgir: Sett girspaken på P.
Biler med manuelt gir: velg
nøytralstilling.
4. Trykk MENU på blinklyshendelen
for å velge Bil informasjon
meny ? i førerinformasjonen.
5. Bla til dekktrykkmenyen ved hjelp av funksjonsvelgeren.
6. Trykk på SET/CLR for å starte
matcheprosessen for føleren. En
melding som ber deg akseptere
prosedyren vises.

Pleie av bilen2817. Trykk på SET/CLR igjen for å
bekrefte valget. To støt fra hornet angir at mottakeren er i program‐
meringsmodus.
8. Begynn med venstre forhjul. 9. Plasser programmeringsverk‐ tøyet inntil sideveggen på dekket,nær ventilstammen. Trykk deret‐
ter på knappen for å aktivere
dekktrykkføleren. Et støt fra
hornet bekrefter at føleridentifika‐
sjonskoden har blitt avstemt med
denne hjulposisjonen.
10. Fortsett til høyre forhjul og gjenta prosedyren i trinn 9.
11. Fortsett til høyre bakhjul og gjenta
prosedyren i trinn 9.
12. Fortsett til venstre bakhjul og gjenta prosedyren i trinn 9. Et
lydsignal høres to ganger for å
indikere at føleridentifikasjonsko‐
den er blitt avstemt med venstre
bakhjul og at avstemmingspro‐
sessen for dekktrykkføleren ikke
lenger er aktiv.
13. Slå av tenningen.14. Still inn alle fire dekkene på anbe‐
falt lufttrykknivå som angitt på
informasjonsmerket.
15. Kontroller at dekkbelastningssta‐ tusen samsvarer med det valgte
trykket 3 115.
Mønsterdybde
Kontroller mønsterdybden regelmes‐
sig.
Av sikkerhetsgrunner bør dekkene
skiftes ut når mønsterdybden er
2 til 3 mm (vinterdekk ved 4 mm).
Av sikkerhetsgrunner anbefales det
at dekkenes mønsterdybde på én
aksel ikke varierer mer enn 2 mm.Minste tillatte mønsterdybde
(1,6 mm) er nådd når slitebanen er
slitt ned til en slitasjeindikator (TWI =
Tread Wear Indicator). Plasseringen
er angitt av merker i dekksiden.
Hvis slitasjen er større foran enn bak,
bytter du om for- og bakhjulene regel‐ messig. Pass på at hjulenes rota‐
sjonsretning ikke endres.
Dekk aldres, også når de ikke kjøres.
Vi anbefaler at dekkene skiftes ut
etter 6 år.
Dekkskift, og hjuldimensjon Ved bruk av dekk med en annen
dimensjon enn de fabrikkmonterte
dekkene kan det hende at det nomi‐
nelle dekktrykket må programmeres
på nytt og endringer utføres på bilen.
Etter å ha gått over til en annen dekk‐ dimensjon, må du få skiftet ut klebe‐
skiltet for dekktrykk. 3 2789 Advarsel
Bruk av uegnede dekk eller felger
kan forårsake ulykker og vil gjøre
bilens driftstillatelse ugyldig.

282Pleie av bilenHjulkapsler
Bruk hjulkapsler og dekk som er
fabrikkgodkjent for den aktuelle bilen,
og som dermed oppfyller alle krav til
den aktuelle felg- og dekkombinasjo‐
nen.
Hvis det brukes hjulkapsler og dekk
som ikke er fabrikkgodkjent, må
dekkene ikke ha vulstkant.
Hjulkapsler må ikke hemme kjølingen av bremsene.9 Advarsel
Bruk av uegnede dekk eller hjul‐
kapsler kan føre til plutselig lufttap
og dermed til ulykker.
Biler med stålfelger: Ved bruk av
låsende hjulmuttere, skal hjulkaps‐
lene ikke monteres.
Kjettinger
Kjettinger er bare tillatt på forhjulene.
Benytt finleddede kjettinger som maksimalt bygger 10 mm på sliteba‐
nen og på innsiden av dekkene (med
kjettinglås).
9 Advarsel
Skader kan føre til at dekket punk‐
terer.
Kjettinger er ikke tillatt på hjul meddimensjonen 215/60 R16 og
225/50 R17.
Det er ikke tillatt å bruke kjettinger på nødhjul.
Dekkreparasjonssett
Mindre skader på slitebanen kan repareres med dekkreparasjonsset‐
tet.
Ikke fjern fremmedlegemer fra
dekket.
Skader på dekket som er større enn
4 mm eller befinner seg på siden av
dekket, kan ikke repareres med repa‐ rasjonssettet.9 Advarsel
Kjør ikke fortere enn 80 km/t.
Må ikke brukes i lengre tid om
gangen.
Styring og håndtering kan påvir‐ kes.
Ved dekkskade:
Trekk til håndbremsen og legg inn 1.
gir, revers eller P.

Pleie av bilen283
Dekkreparasjonssettet er på venstre
side av bagasjerommet, bak et
deksel.
1. Ta dekkreparasjonssettet ut av rommet.
2. Ta av kompressoren.3. Ta ut den elektriske ledningen og luftslangen fra oppbevaringsrom‐
met på undersiden av kompres‐
soren.
4. Skru kompressorens luftslange til koblingen på flasken med
tetningsmiddel.
5. Fest flasken i holderen på kompressoren.
Sett kompressoren ved siden av
dekket slik at flasken med
tetningsmiddel står.
6. Skru av ventilhetten på det defekte dekket.
7. Skru påfyllingsslangen på dekk‐ ventilen.
8. Bryteren på kompressoren må stilles på J.

284Pleie av bilen9.Sett kompressorstøpselet i strøm‐
uttaket eller sigarettennerkontak‐
ten.
For å unngå utlading av batteriet
anbefaler vi at du lar motoren gå.
10. Slå vippebryteren på kompresso‐ ren på I. Dekket fylles med
tetningsmiddel.
11. Kompressorens trykkmåler viser kortvarig opptil 6 bar mens
tetningsmiddelflasken tømmes
(ca. 30 sekunder). Så begynner
trykket å falle.
12. Alt tetningsmiddel pumpes inn i dekket. Deretter fylles dekket med
luft.
13. Foreskrevet dekktrykk skal oppnås innen ti minutter. Dekk‐
trykk 3 312. Når riktig trykk er
oppnådd. slå av kompressoren.
Dersom det foreskrevne dekktryk‐ ket ikke oppnås i løpet av ti minut‐
ter, demonterer du dekkrepara‐
sjonssettet. Forflytt bilen én hjul‐
omdreining. Koble til igjen dekk‐
reparasjonssettet, og fortsett med påfyllingen i ti minutter. Dersom
det foreskrevne dekktrykket fort‐
satt ikke oppnås, er dekket for
sterkt skadet. Søk hjelp hos et
verksted.
Tapp ut overflødig dekktrykk med
knappen over trykkmåleren.
Kompressoren må ikke gå lenger
enn ti minutter.
14. Løsne dekkreparasjonssettet. Trykk på festeknasten på holde‐
ren, og trekk tetningsmiddelflas‐
ken av holderen. Skru dekkfylle‐
slangen på den ledige koblingen
på tetningsmiddelflasken.
Dermed unngår du at det renner
ut tetningsmiddel. Legg dekkrepa‐
rasjonssettet i bagasjerommet.
15. Tetningsmiddel som eventuelt har
rent ut, fjernes med en klut.
16. Ta klistremerket på tetningsmid‐ delflasken med maksimalt tillatt
hastighet, og plasser det i syns‐
feltet til føreren.
17. Kjør videre umiddelbart, slik at tetningsmiddelet fordeles jevnt i
dekket. Stans og kontroller dekk‐
trykket etter å ha kjørt ca. 10 km
(senest etter ti minutter). Skru luft‐ slangen rett på dekkventilen og
kompressoren når du skal kontrol‐
lere trykket.

Pleie av bilen285
Hvis dekktrykket er over 1,3 bar,
må det korrigeres. Gjenta prose‐
dyren til det ikke er noe trykktap
lenger.
Bruk ikke bilen hvis dekktrykket
har sunket under 1,3 bar. Søk
hjelp hos et verksted.
18. Legg bort dekkreparasjonssettet i bagasjerommet.
Les dette
Kjøreegenskapene til det reparerte
dekket er sterkt redusert. Derfor må
du få skiftet ut dette dekket.
Hvis det høres uvanlige lyder eller
kompressoren blir varm, skal du slå
av kompressoren i minst
30 minutter.
Den innbygde sikkerhetsventilen
åpnes ved et trykk på 7 bar.
Kontroller settets holdbarhetsdato.
Etter denne datoen er tetningsevnen ikke lenger garantert. Se informasjo‐ nen om lagring på tetningsmiddel‐
flasken.
Skift ut den brukte tetningsmiddel‐
flasken. Kast flasken i henhold til
gjeldende bestemmelser.
Kompressoren og tetningsmiddelet kan brukes fra ca. -30 °C.
De medfølgende adapterne kan
brukes til å pumpe opp andre ting,
f.eks. fotballer, luftmadrasser,
oppblåsbare gummibåter osv. De er
plassert på undersiden av kompres‐
soren. For å demontere dem, skru
på kompressorens luftslange og trekk ut adapteren.
Skifte hjul
Noen biler er utstyrt med et dekkrepa‐ rasjonssett i stedet for reservehjul
3 282.Gjennomfør følgende forberedelser
og følg disse anvisningene:
● Parker bilen på et plant og solid underlag som ikke er glatt.
Forhjulene skal stå i rett-fram-stil‐ ling.
● Trekk til håndbremsen og legg inn 1. gir, revers eller P.
● Ta ut reservehjulet 3 288.
● Skift aldri flere hjul samtidig. ● Bruk jekken bare til å skifte hjul ved punktering, ikke til å skifte
mellom sommer- og vinterhjul.
● Jekken er vedlikeholdsfri.
● Hvis underlaget som bilen står på
er mykt, legger du en plankebit
(maks. 1 cm tykk) under jekken.
● Ta ut tunge gjenstander fra bilen før den jekkes opp.
● Det må ikke oppholde seg perso‐
ner eller dyr i bilen når den er
jekket opp.
● Kryp aldri under en bil som er oppjekket.

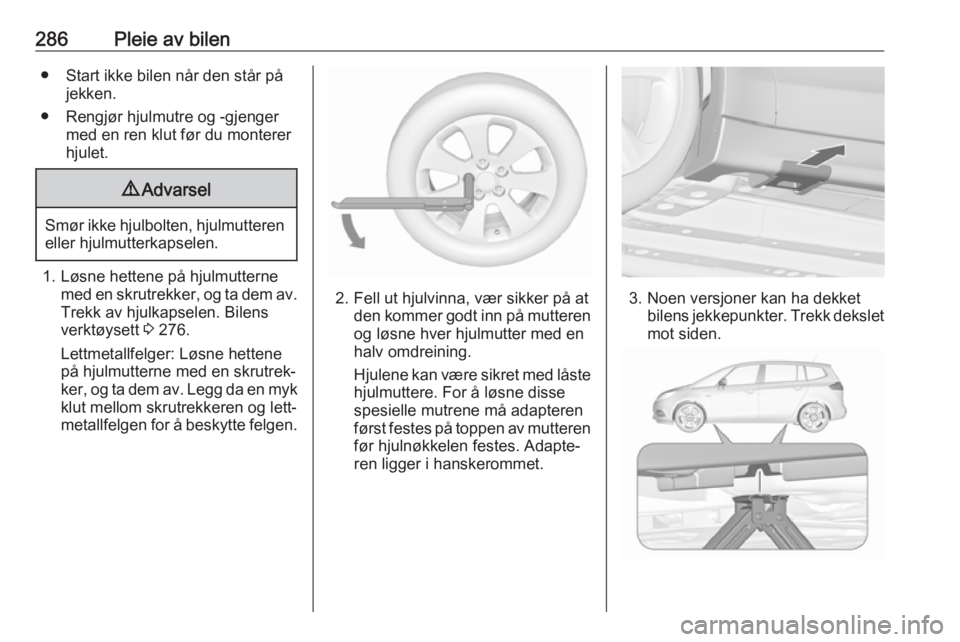

286Pleie av bilen● Start ikke bilen når den står påjekken.
● Rengjør hjulmutre og -gjenger med en ren klut før du montererhjulet.9 Advarsel
Smør ikke hjulbolten, hjulmutteren
eller hjulmutterkapselen.
1. Løsne hettene på hjulmutterne
med en skrutrekker, og ta dem av.Trekk av hjulkapselen. Bilens
verktøysett 3 276.
Lettmetallfelger: Løsne hettene
på hjulmutterne med en skrutrek‐
ker, og ta dem av. Legg da en myk
klut mellom skrutrekkeren og lett‐
metallfelgen for å beskytte felgen.
2. Fell ut hjulvinna, vær sikker på at den kommer godt inn på mutteren
og løsne hver hjulmutter med en
halv omdreining.
Hjulene kan være sikret med låste hjulmuttere. For å løsne disse
spesielle mutrene må adapteren
først festes på toppen av mutteren før hjulnøkkelen festes. Adapte‐
ren ligger i hanskerommet.3. Noen versjoner kan ha dekket bilens jekkepunkter. Trekk dekslet
mot siden.

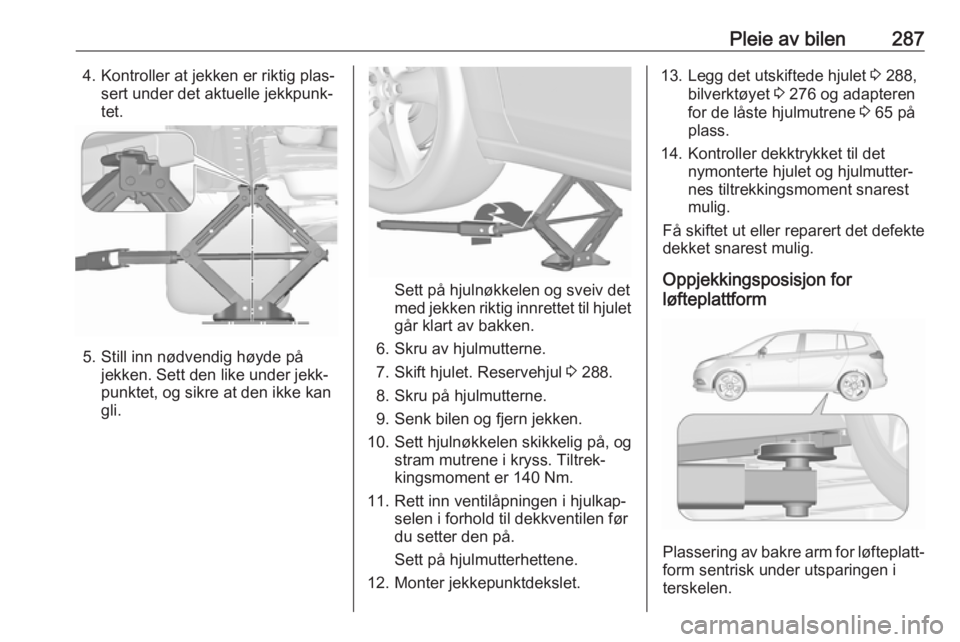

Pleie av bilen2874. Kontroller at jekken er riktig plas‐sert under det aktuelle jekkpunk‐
tet.
5. Still inn nødvendig høyde på jekken. Sett den like under jekk‐
punktet, og sikre at den ikke kan
gli.
Sett på hjulnøkkelen og sveiv det
med jekken riktig innrettet til hjulet
går klart av bakken.
6. Skru av hjulmutterne.
7. Skift hjulet. Reservehjul 3 288.
8. Skru på hjulmutterne.
9. Senk bilen og fjern jekken.
10. Sett hjulnøkkelen skikkelig på, og stram mutrene i kryss. Tiltrek‐
kingsmoment er 140 Nm.
11. Rett inn ventilåpningen i hjulkap‐ selen i forhold til dekkventilen før
du setter den på.
Sett på hjulmutterhettene.
12. Monter jekkepunktdekslet.
13. Legg det utskiftede hjulet 3 288,
bilverktøyet 3 276 og adapteren
for de låste hjulmutrene 3 65 på
plass.
14. Kontroller dekktrykket til det nymonterte hjulet og hjulmutter‐
nes tiltrekkingsmoment snarest
mulig.
Få skiftet ut eller reparert det defekte
dekket snarest mulig.
Oppjekkingsposisjon for
løfteplattform
Plassering av bakre arm for løfteplatt‐ form sentrisk under utsparingen i
terskelen.

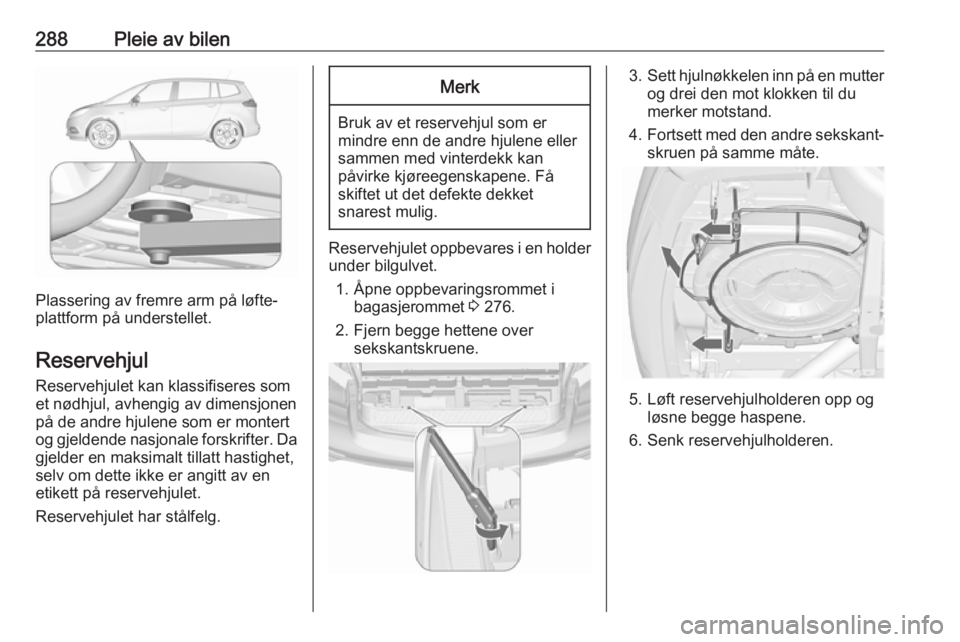

288Pleie av bilen
Plassering av fremre arm på løfte‐
plattform på understellet.
Reservehjul Reservehjulet kan klassifiseres som
et nødhjul, avhengig av dimensjonen på de andre hjulene som er montert
og gjeldende nasjonale forskrifter. Da
gjelder en maksimalt tillatt hastighet,
selv om dette ikke er angitt av en
etikett på reservehjulet.
Reservehjulet har stålfelg.
Merk
Bruk av et reservehjul som er mindre enn de andre hjulene eller
sammen med vinterdekk kan
påvirke kjøreegenskapene. Få
skiftet ut det defekte dekket
snarest mulig.
Reservehjulet oppbevares i en holder
under bilgulvet.
1. Åpne oppbevaringsrommet i bagasjerommet 3 276.
2. Fjern begge hettene over sekskantskruene.
3.Sett hjulnøkkelen inn på en mutter
og drei den mot klokken til du
merker motstand.
4. Fortsett med den andre sekskant‐
skruen på samme måte.
5. Løft reservehjulholderen opp og løsne begge haspene.
6. Senk reservehjulholderen.
