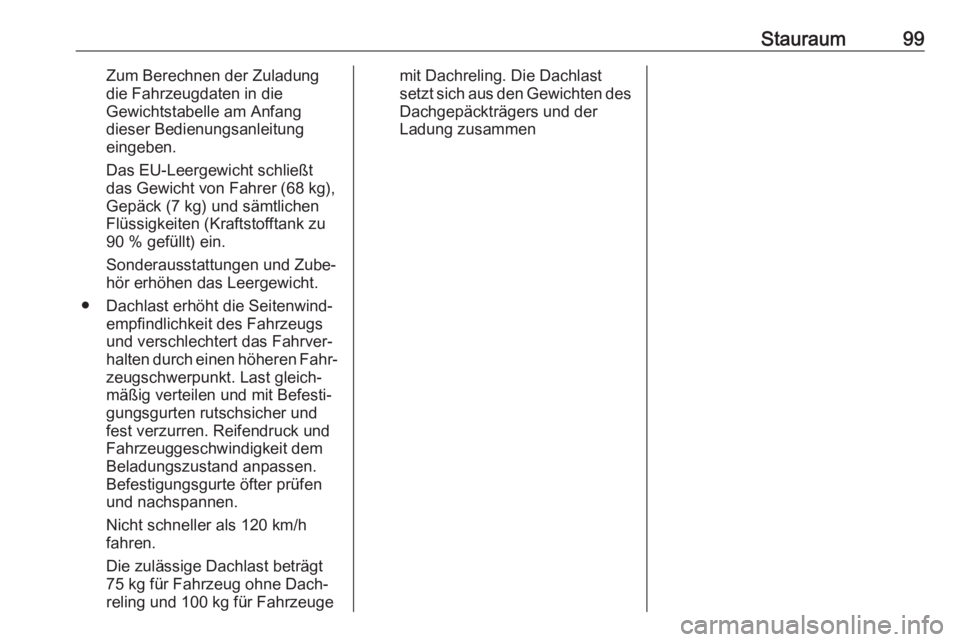

Stauraum99Zum Berechnen der Zuladung
die Fahrzeugdaten in die
Gewichtstabelle am Anfang
dieser Bedienungsanleitung
eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.
Sonderausstattungen und Zube‐
hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐
zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐
gungsgurten rutschsicher und fest verzurren. Reifendruck und
Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h
fahren.
Die zulässige Dachlast beträgt
75 kg für Fahrzeug ohne Dach‐
reling und 100 kg für Fahrzeugemit Dachreling. Die Dachlast
setzt sich aus den Gewichten des Dachgepäckträgers und der
Ladung zusammen

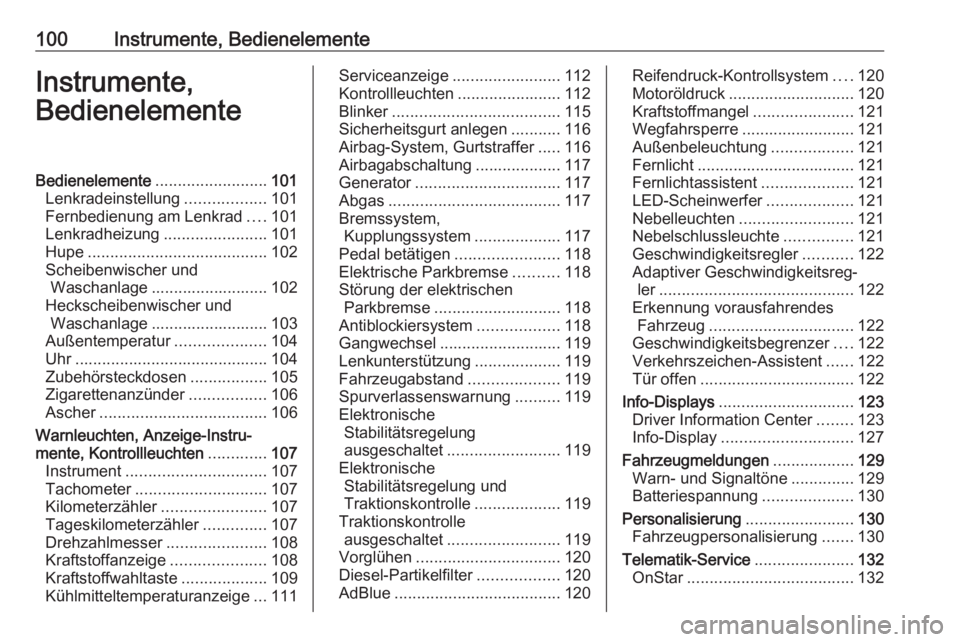

100Instrumente, BedienelementeInstrumente,
BedienelementeBedienelemente .........................101
Lenkradeinstellung ..................101
Fernbedienung am Lenkrad ....101
Lenkradheizung .......................101
Hupe ........................................ 102
Scheibenwischer und Waschanlage .......................... 102
Heckscheibenwischer und Waschanlage .......................... 103
Außentemperatur ....................104
Uhr ........................................... 104
Zubehörsteckdosen .................105
Zigarettenanzünder .................106
Ascher ..................................... 106
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten .............107
Instrument ............................... 107
Tachometer ............................. 107
Kilometerzähler .......................107
Tageskilometerzähler ..............107
Drehzahlmesser ......................108
Kraftstoffanzeige .....................108
Kraftstoffwahltaste ...................109
Kühlmitteltemperaturanzeige ...111Serviceanzeige ........................112
Kontrollleuchten .......................112
Blinker ..................................... 115
Sicherheitsgurt anlegen ...........116
Airbag-System, Gurtstraffer .....116
Airbagabschaltung ...................117
Generator ................................ 117
Abgas ...................................... 117
Bremssystem, Kupplungssystem ...................117
Pedal betätigen .......................118
Elektrische Parkbremse ..........118
Störung der elektrischen Parkbremse ............................ 118
Antiblockiersystem ..................118
Gangwechsel ........................... 119
Lenkunterstützung ...................119
Fahrzeugabstand ....................119
Spurverlassenswarnung ..........119
Elektronische Stabilitätsregelung
ausgeschaltet ......................... 119
Elektronische Stabilitätsregelung und
Traktionskontrolle ...................119
Traktionskontrolle ausgeschaltet ......................... 119
Vorglühen ................................ 120
Diesel-Partikelfilter ..................120
AdBlue ..................................... 120Reifendruck-Kontrollsystem ....120
Motoröldruck ............................ 120
Kraftstoffmangel ......................121
Wegfahrsperre ......................... 121
Außenbeleuchtung ..................121
Fernlicht ................................... 121
Fernlichtassistent ....................121
LED-Scheinwerfer ...................121
Nebelleuchten ......................... 121
Nebelschlussleuchte ...............121
Geschwindigkeitsregler ...........122
Adaptiver Geschwindigkeitsreg‐ ler ........................................... 122
Erkennung vorausfahrendes Fahrzeug ................................ 122
Geschwindigkeitsbegrenzer ....122
Verkehrszeichen-Assistent ......122
Tür offen .................................. 122
Info-Displays .............................. 123
Driver Information Center ........123
Info-Display ............................. 127
Fahrzeugmeldungen ..................129
Warn- und Signaltöne ..............129
Batteriespannung ....................130
Personalisierung ........................130
Fahrzeugpersonalisierung .......130
Telematik-Service ......................132
OnStar ..................................... 132

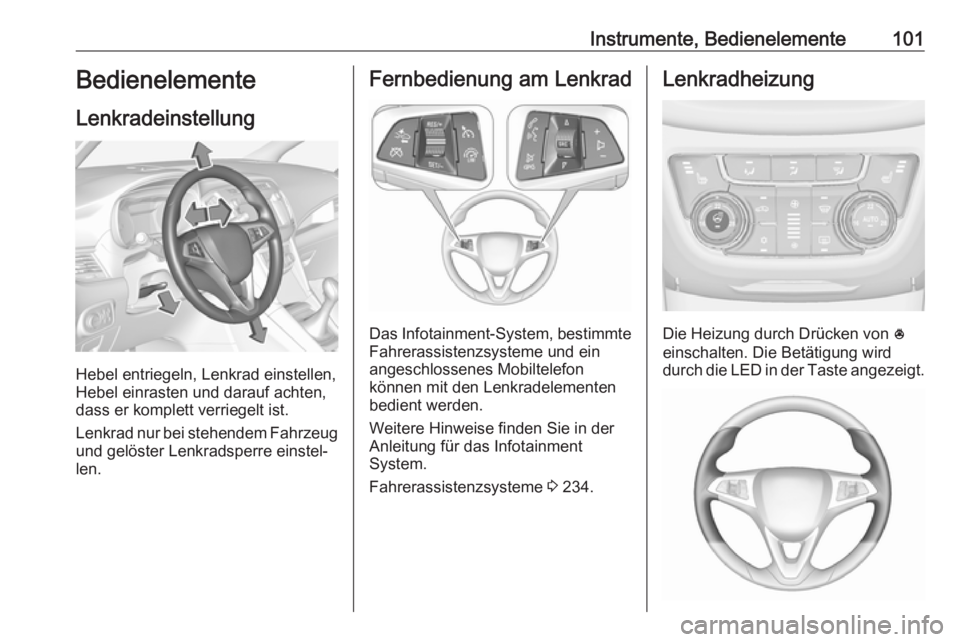

Instrumente, Bedienelemente101Bedienelemente
Lenkradeinstellung
Hebel entriegeln, Lenkrad einstellen,
Hebel einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Das Infotainment-System, bestimmte Fahrerassistenzsysteme und ein
angeschlossenes Mobiltelefon
können mit den Lenkradelementen
bedient werden.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment
System.
Fahrerassistenzsysteme 3 234.
Lenkradheizung
Die Heizung durch Drücken von *
einschalten. Die Betätigung wird
durch die LED in der Taste angezeigt.

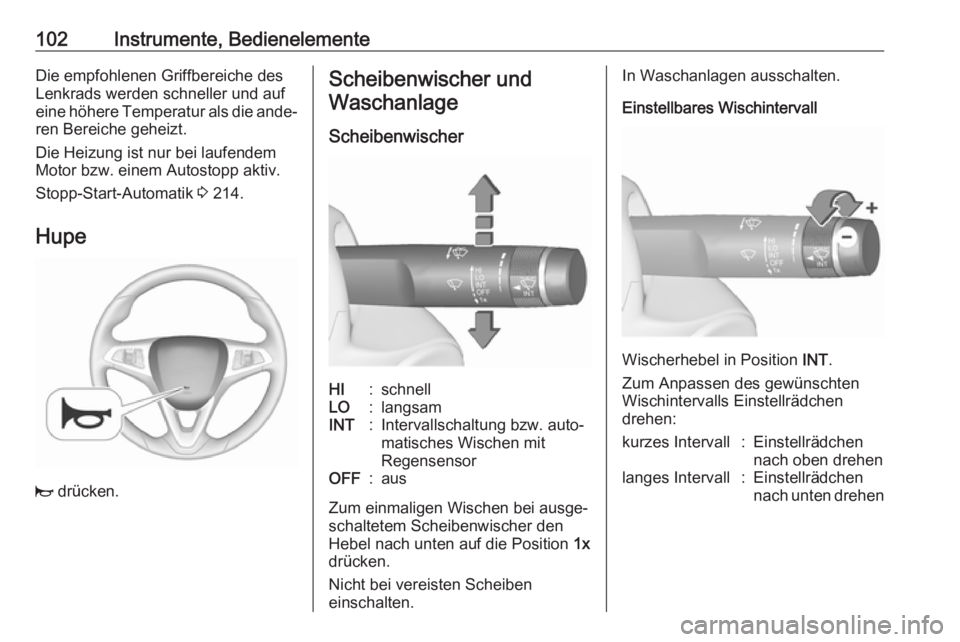

102Instrumente, BedienelementeDie empfohlenen Griffbereiche des
Lenkrads werden schneller und auf
eine höhere Temperatur als die ande‐ ren Bereiche geheizt.
Die Heizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 214.
Hupe
j drücken.
Scheibenwischer und
Waschanlage
ScheibenwischerHI:schnellLO:langsamINT:Intervallschaltung bzw. auto‐
matisches Wischen mit
RegensensorOFF:aus
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den
Hebel nach unten auf die Position 1x
drücken.
Nicht bei vereisten Scheiben
einschalten.
In Waschanlagen ausschalten.
Einstellbares Wischintervall
Wischerhebel in Position INT.
Zum Anpassen des gewünschten
Wischintervalls Einstellrädchen
drehen:
kurzes Intervall:Einstellrädchen
nach oben drehenlanges Intervall:Einstellrädchen
nach unten drehen

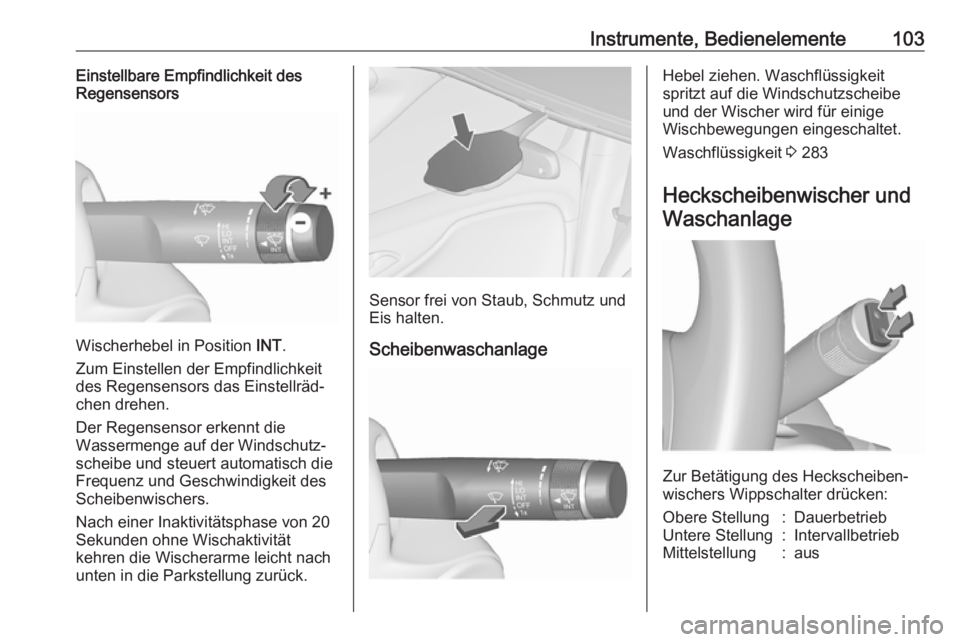

Instrumente, Bedienelemente103Einstellbare Empfindlichkeit des
Regensensors
Wischerhebel in Position INT.
Zum Einstellen der Empfindlichkeit
des Regensensors das Einstellräd‐
chen drehen.
Der Regensensor erkennt die
Wassermenge auf der Windschutz‐ scheibe und steuert automatisch die
Frequenz und Geschwindigkeit des
Scheibenwischers.
Nach einer Inaktivitätsphase von 20
Sekunden ohne Wischaktivität
kehren die Wischerarme leicht nach
unten in die Parkstellung zurück.
Sensor frei von Staub, Schmutz und Eis halten.
Scheibenwaschanlage
Hebel ziehen. Waschflüssigkeit
spritzt auf die Windschutzscheibe
und der Wischer wird für einige
Wischbewegungen eingeschaltet.
Waschflüssigkeit 3 283
Heckscheibenwischer und Waschanlage
Zur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:
Obere Stellung:DauerbetriebUntere Stellung:IntervallbetriebMittelstellung:aus

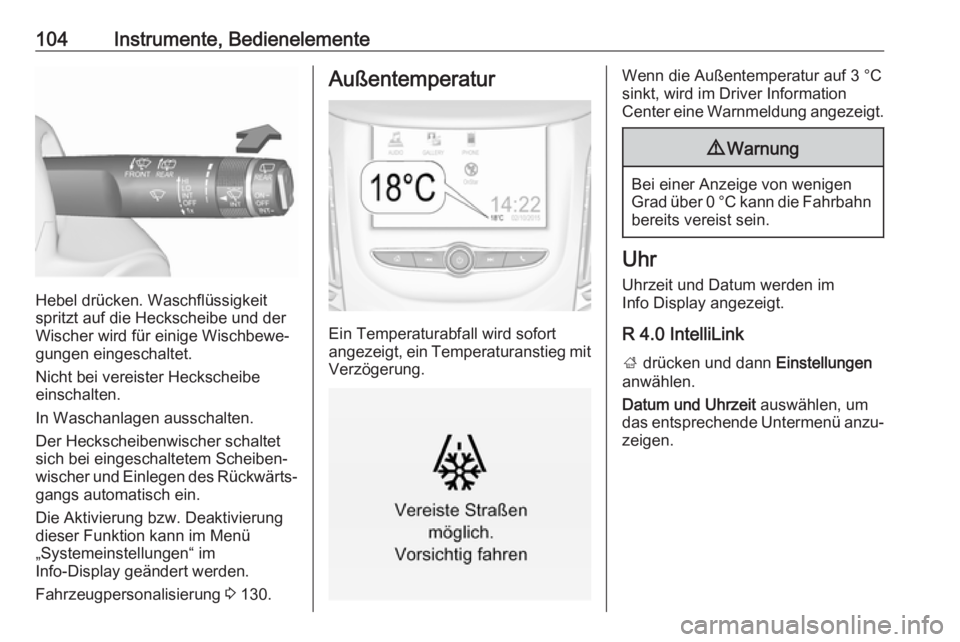

104Instrumente, Bedienelemente
Hebel drücken. Waschflüssigkeit
spritzt auf die Heckscheibe und der
Wischer wird für einige Wischbewe‐
gungen eingeschaltet.
Nicht bei vereister Heckscheibe
einschalten.
In Waschanlagen ausschalten.
Der Heckscheibenwischer schaltet
sich bei eingeschaltetem Scheiben‐
wischer und Einlegen des Rückwärts‐
gangs automatisch ein.
Die Aktivierung bzw. Deaktivierung
dieser Funktion kann im Menü
„Systemeinstellungen“ im
Info-Display geändert werden.
Fahrzeugpersonalisierung 3 130.
Außentemperatur
Ein Temperaturabfall wird sofort
angezeigt, ein Temperaturanstieg mit Verzögerung.
Wenn die Außentemperatur auf 3 °Csinkt, wird im Driver Information
Center eine Warnmeldung angezeigt.9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Uhrzeit und Datum werden im
Info Display angezeigt.
R 4.0 IntelliLink ; drücken und dann Einstellungen
anwählen.
Datum und Uhrzeit auswählen, um
das entsprechende Untermenü anzu‐
zeigen.

Instrumente, Bedienelemente105

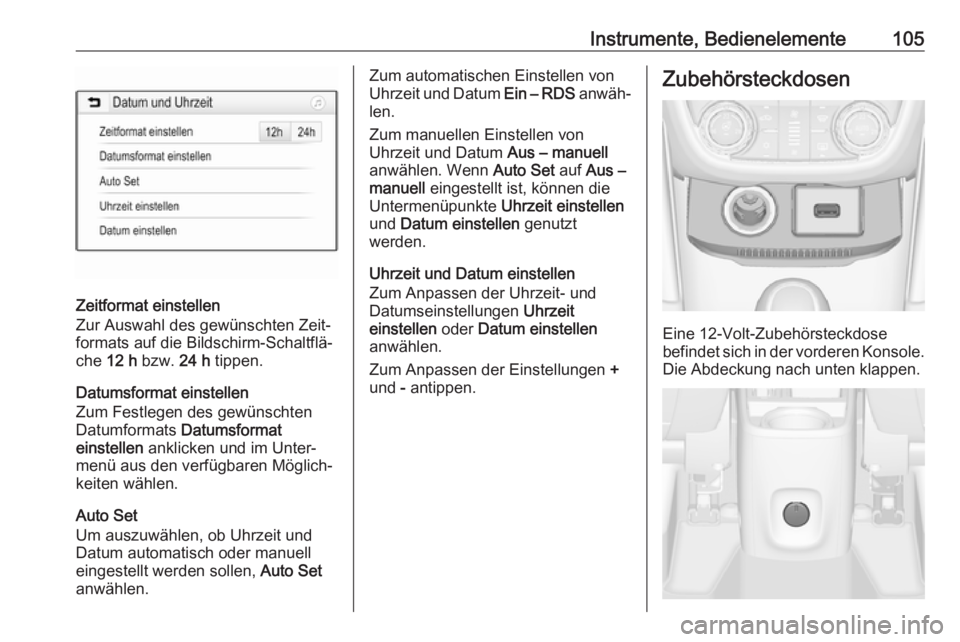

Zeitformat einstellen
Zur Auswahl des gewünschten Zeit‐
formats auf die Bildschirm-Schaltflä‐
che 12 h bzw. 24 h tippen.
Datumsformat einstellen
Zum Festlegen des gewünschten
Datumformats Datumsformat
einstellen anklicken und im Unter‐
menü aus den verfügbaren Möglich‐
keiten wählen.
Auto Set
Um auszuwählen, ob Uhrzeit und
Datum automatisch oder manuell
eingestellt werden sollen, Auto Set
anwählen.
Zum automatischen Einstellen von
Uhrzeit und Datum Ein – RDS anwäh‐
len.
Zum manuellen Einstellen von
Uhrzeit und Datum Aus – manuell
anwählen. Wenn Auto Set auf Aus –
manuell eingestellt ist, können die
Untermenüpunkte Uhrzeit einstellen
und Datum einstellen genutzt
werden.
Uhrzeit und Datum einstellen
Zum Anpassen der Uhrzeit- und
Datumseinstellungen Uhrzeit
einstellen oder Datum einstellen
anwählen.
Zum Anpassen der Einstellungen +
und - antippen.Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose
befindet sich in der vorderen Konsole.
Die Abdeckung nach unten klappen.

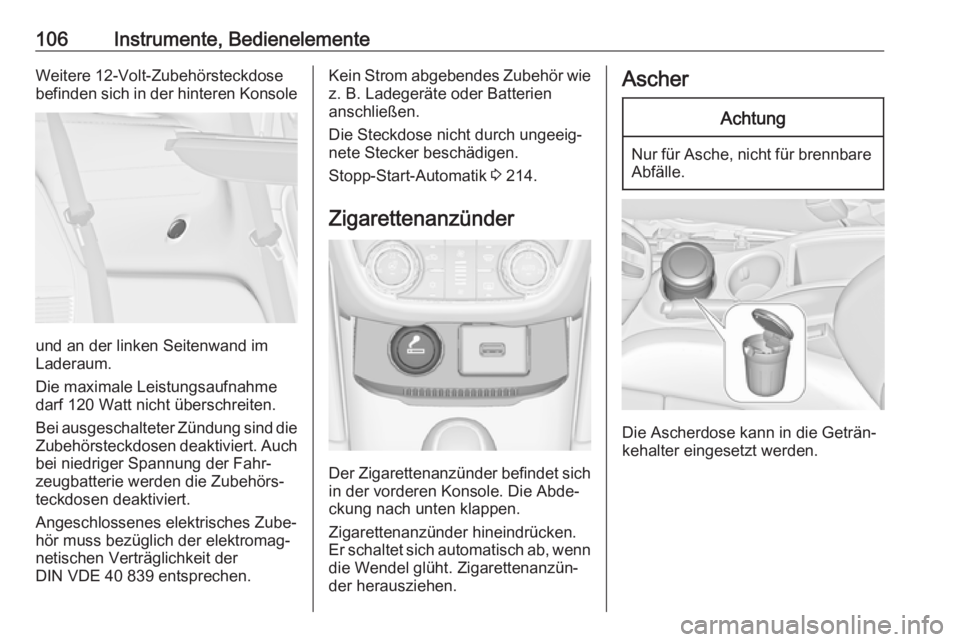

106Instrumente, BedienelementeWeitere 12-Volt-Zubehörsteckdose
befinden sich in der hinteren Konsole
und an der linken Seitenwand im
Laderaum.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung sind die
Zubehörsteckdosen deaktiviert. Auch bei niedriger Spannung der Fahr‐
zeugbatterie werden die Zubehörs‐
teckdosen deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie z. B. Ladegeräte oder Batterien
anschließen.
Die Steckdose nicht durch ungeeig‐
nete Stecker beschädigen.
Stopp-Start-Automatik 3 214.
Zigarettenanzünder
Der Zigarettenanzünder befindet sich
in der vorderen Konsole. Die Abde‐
ckung nach unten klappen.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
AscherAchtung
Nur für Asche, nicht für brennbare Abfälle.
Die Ascherdose kann in die Geträn‐
kehalter eingesetzt werden.

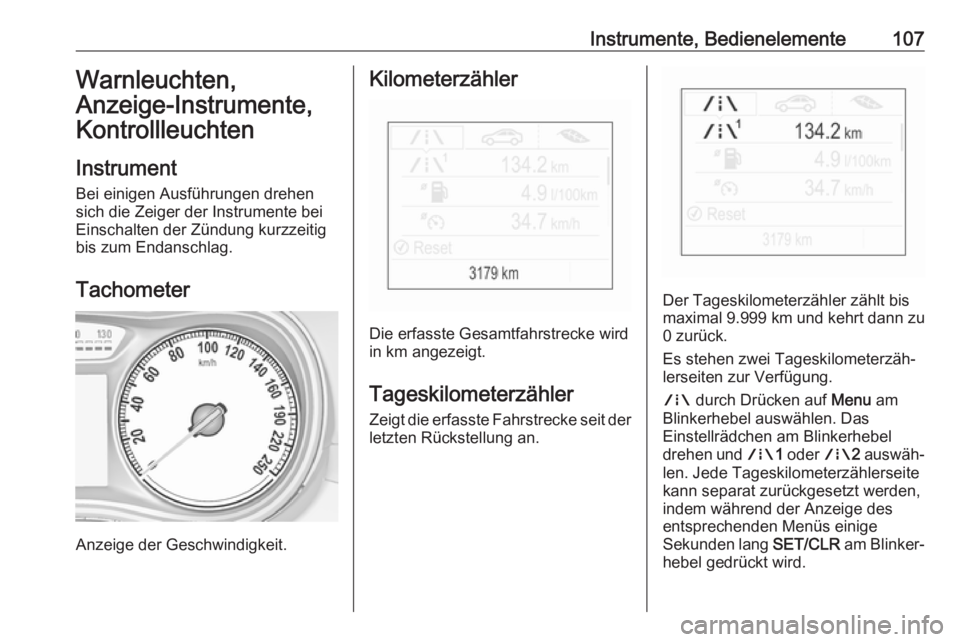

Instrumente, Bedienelemente107Warnleuchten,
Anzeige-Instrumente, Kontrollleuchten
Instrument
Bei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
Die erfasste Gesamtfahrstrecke wird
in km angezeigt.
Tageskilometerzähler
Zeigt die erfasste Fahrstrecke seit der letzten Rückstellung an.
Der Tageskilometerzähler zählt bis
maximal 9.999 km und kehrt dann zu
0 zurück.
Es stehen zwei Tageskilometerzäh‐
lerseiten zur Verfügung.
; durch Drücken auf Menu am
Blinkerhebel auswählen. Das
Einstellrädchen am Blinkerhebel
drehen und ;1 oder ;2 auswäh‐
len. Jede Tageskilometerzählerseite
kann separat zurückgesetzt werden, indem während der Anzeige des
entsprechenden Menüs einige
Sekunden lang SET/CLR am Blinker‐
hebel gedrückt wird.

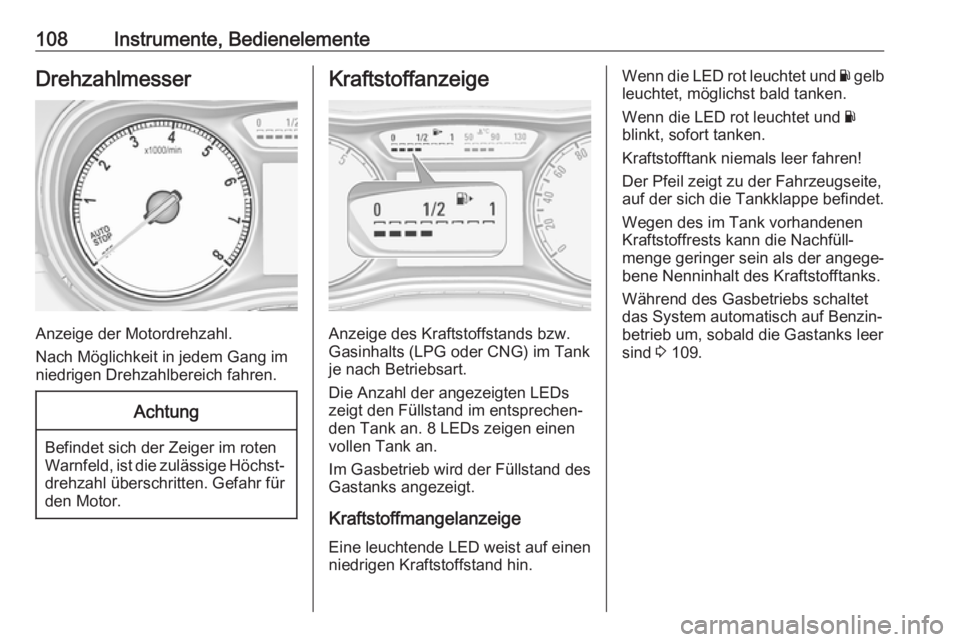

108Instrumente, BedienelementeDrehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Anzeige des Kraftstoffstands bzw.
Gasinhalts (LPG oder CNG) im Tank
je nach Betriebsart.
Die Anzahl der angezeigten LEDs
zeigt den Füllstand im entsprechen‐
den Tank an. 8 LEDs zeigen einen
vollen Tank an.
Im Gasbetrieb wird der Füllstand des
Gastanks angezeigt.
Kraftstoffmangelanzeige
Eine leuchtende LED weist auf einen
niedrigen Kraftstoffstand hin.
Wenn die LED rot leuchtet und Y gelb
leuchtet, möglichst bald tanken.
Wenn die LED rot leuchtet und Y
blinkt, sofort tanken.
Kraftstofftank niemals leer fahren!
Der Pfeil zeigt zu der Fahrzeugseite,
auf der sich die Tankklappe befindet.
Wegen des im Tank vorhandenen Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Während des Gasbetriebs schaltet
das System automatisch auf Benzin‐
betrieb um, sobald die Gastanks leer
sind 3 109.
