Sitze, Rückhaltesysteme69Zulässige Möglichkeiten der Befestigung eines i-Size-Kindersicherheitssystems mit ISOFIX-BefestigungenAuf dem Beifahrersitz
Auf den äußeren
Sitzplätzen der
zweiten Sitzreihe
Auf dem
mittleren
Sitzplatz der
zweiten
Sitzreihe
Auf den
Sitzplätzen der
dritten Sitzreiheaktivierter
Airbagdeaktivierter
Airbag
i-Size-
KindersicherheitssystemeXXi - UXXi - U:Geeignet für i-Size-"Universal"-Kindersicherheitssysteme mit Blickrichtung nach vorn und hintenX:Sitzposition nicht geeignet für i-Size-"Universal"-Kindersicherheitssysteme

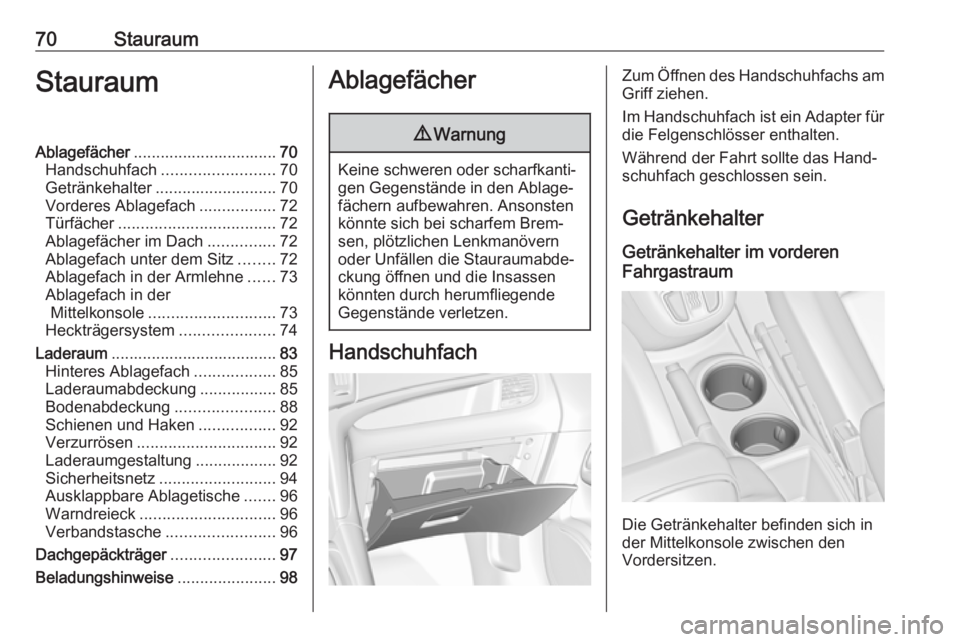

70StauraumStauraumAblagefächer................................ 70
Handschuhfach ......................... 70
Getränkehalter ........................... 70
Vorderes Ablagefach .................72
Türfächer ................................... 72
Ablagefächer im Dach ...............72
Ablagefach unter dem Sitz ........72
Ablagefach in der Armlehne ......73
Ablagefach in der Mittelkonsole ............................ 73
Heckträgersystem .....................74
Laderaum ..................................... 83
Hinteres Ablagefach ..................85
Laderaumabdeckung .................85
Bodenabdeckung ......................88
Schienen und Haken .................92
Verzurrösen ............................... 92
Laderaumgestaltung ..................92
Sicherheitsnetz .......................... 94
Ausklappbare Ablagetische .......96
Warndreieck .............................. 96
Verbandstasche ........................96
Dachgepäckträger .......................97
Beladungshinweise ......................98Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzen.
Handschuhfach
Zum Öffnen des Handschuhfachs am
Griff ziehen.
Im Handschuhfach ist ein Adapter für
die Felgenschlösser enthalten.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Getränkehalter im vorderen
Fahrgastraum
Die Getränkehalter befinden sich in
der Mittelkonsole zwischen den
Vordersitzen.

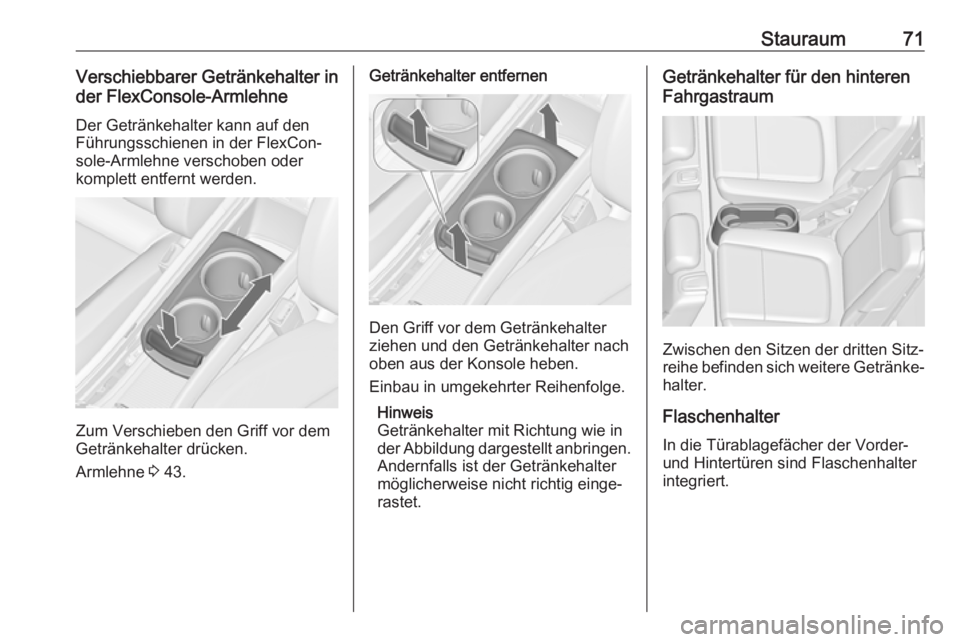

Stauraum71Verschiebbarer Getränkehalter in
der FlexConsole-Armlehne
Der Getränkehalter kann auf den
Führungsschienen in der FlexCon‐
sole-Armlehne verschoben oder
komplett entfernt werden.
Zum Verschieben den Griff vor dem
Getränkehalter drücken.
Armlehne 3 43.
Getränkehalter entfernen
Den Griff vor dem Getränkehalter
ziehen und den Getränkehalter nach
oben aus der Konsole heben.
Einbau in umgekehrter Reihenfolge.
Hinweis
Getränkehalter mit Richtung wie in
der Abbildung dargestellt anbringen. Andernfalls ist der Getränkehalter
möglicherweise nicht richtig einge‐
rastet.
Getränkehalter für den hinteren
Fahrgastraum
Zwischen den Sitzen der dritten Sitz‐
reihe befinden sich weitere Getränke‐
halter.
Flaschenhalter
In die Türablagefächer der Vorder-
und Hintertüren sind Flaschenhalter
integriert.

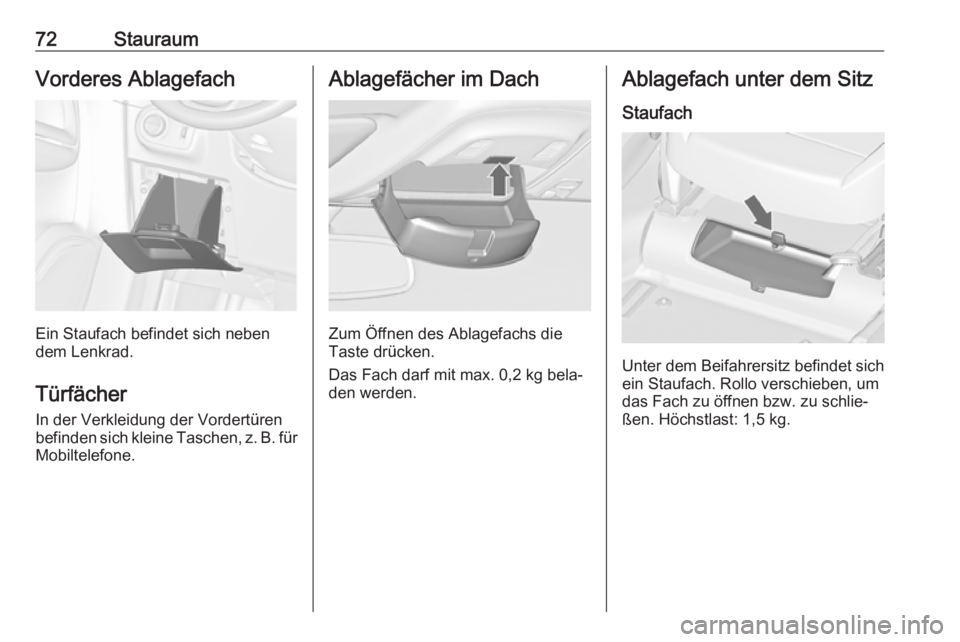

72StauraumVorderes Ablagefach
Ein Staufach befindet sich neben
dem Lenkrad.
Türfächer In der Verkleidung der Vordertüren
befinden sich kleine Taschen, z. B. für
Mobiltelefone.
Ablagefächer im Dach
Zum Öffnen des Ablagefachs die
Taste drücken.
Das Fach darf mit max. 0,2 kg bela‐
den werden.
Ablagefach unter dem Sitz
Staufach
Unter dem Beifahrersitz befindet sich ein Staufach. Rollo verschieben, um
das Fach zu öffnen bzw. zu schlie‐
ßen. Höchstlast: 1,5 kg.

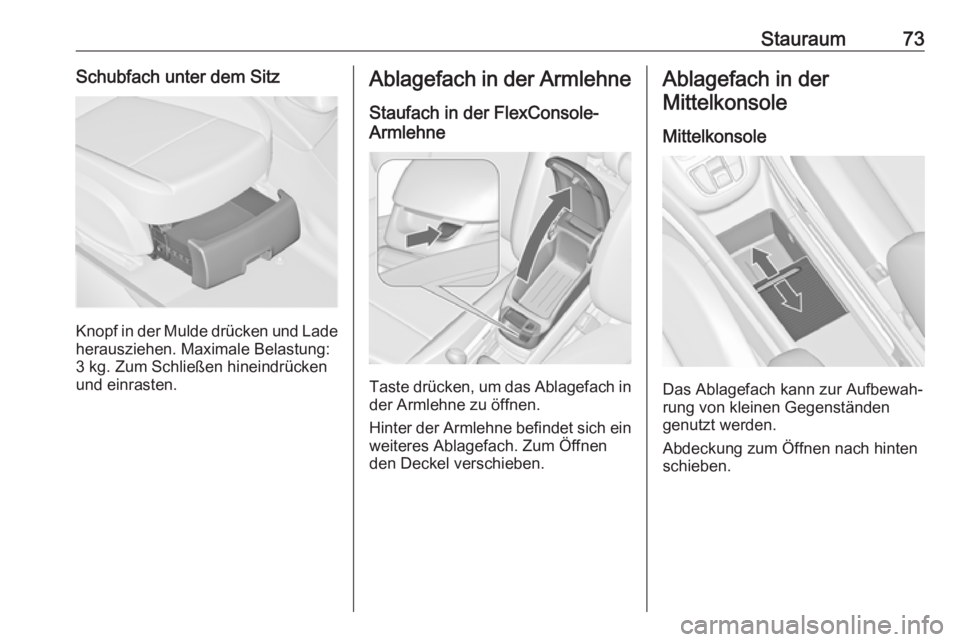

Stauraum73Schubfach unter dem Sitz
Knopf in der Mulde drücken und Lade
herausziehen. Maximale Belastung:
3 kg. Zum Schließen hineindrücken
und einrasten.
Ablagefach in der Armlehne
Staufach in der FlexConsole-
Armlehne
Taste drücken, um das Ablagefach in
der Armlehne zu öffnen.
Hinter der Armlehne befindet sich ein weiteres Ablagefach. Zum Öffnen
den Deckel verschieben.
Ablagefach in der
Mittelkonsole
Mittelkonsole
Das Ablagefach kann zur Aufbewah‐
rung von kleinen Gegenständen
genutzt werden.
Abdeckung zum Öffnen nach hinten
schieben.

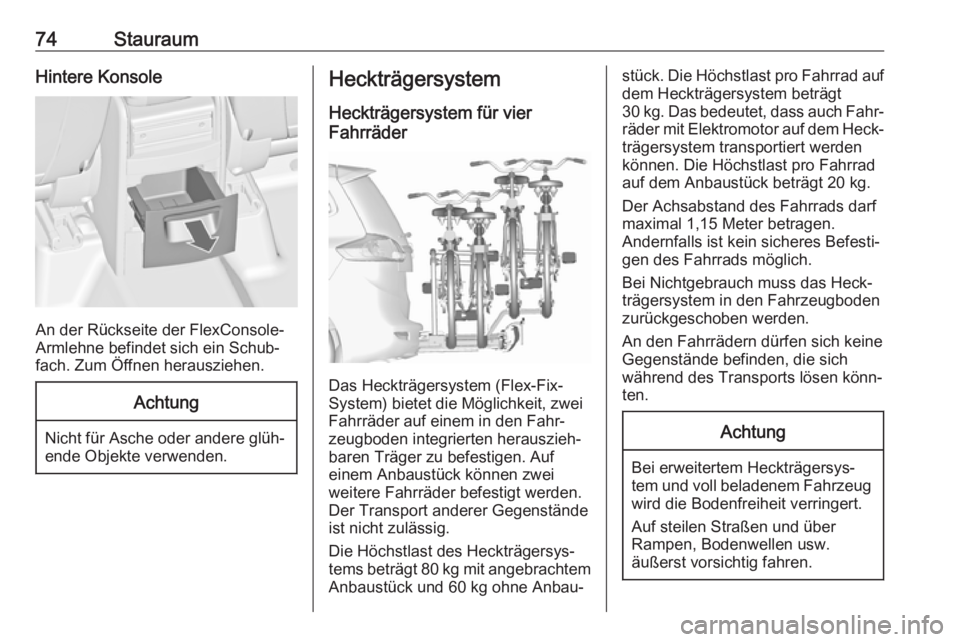

74StauraumHintere Konsole
An der Rückseite der FlexConsole-
Armlehne befindet sich ein Schub‐
fach. Zum Öffnen herausziehen.
Achtung
Nicht für Asche oder andere glüh‐
ende Objekte verwenden.
Heckträgersystem
Heckträgersystem für vier
Fahrräder
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, zwei
Fahrräder auf einem in den Fahr‐
zeugboden integrierten herauszieh‐
baren Träger zu befestigen. Auf
einem Anbaustück können zwei
weitere Fahrräder befestigt werden.
Der Transport anderer Gegenstände
ist nicht zulässig.
Die Höchstlast des Heckträgersys‐
tems beträgt 80 kg mit angebrachtem
Anbaustück und 60 kg ohne Anbau‐
stück. Die Höchstlast pro Fahrrad auf dem Heckträgersystem beträgt
30 kg. Das bedeutet, dass auch Fahr‐
räder mit Elektromotor auf dem Heck‐ trägersystem transportiert werden
können. Die Höchstlast pro Fahrrad
auf dem Anbaustück beträgt 20 kg.
Der Achsabstand des Fahrrads darf
maximal 1,15 Meter betragen.
Andernfalls ist kein sicheres Befesti‐
gen des Fahrrads möglich.
Bei Nichtgebrauch muss das Heck‐
trägersystem in den Fahrzeugboden
zurückgeschoben werden.
An den Fahrrädern dürfen sich keine
Gegenstände befinden, die sich
während des Transports lösen könn‐
ten.Achtung
Bei erweitertem Heckträgersys‐ tem und voll beladenem Fahrzeug
wird die Bodenfreiheit verringert.
Auf steilen Straßen und über
Rampen, Bodenwellen usw.
äußerst vorsichtig fahren.

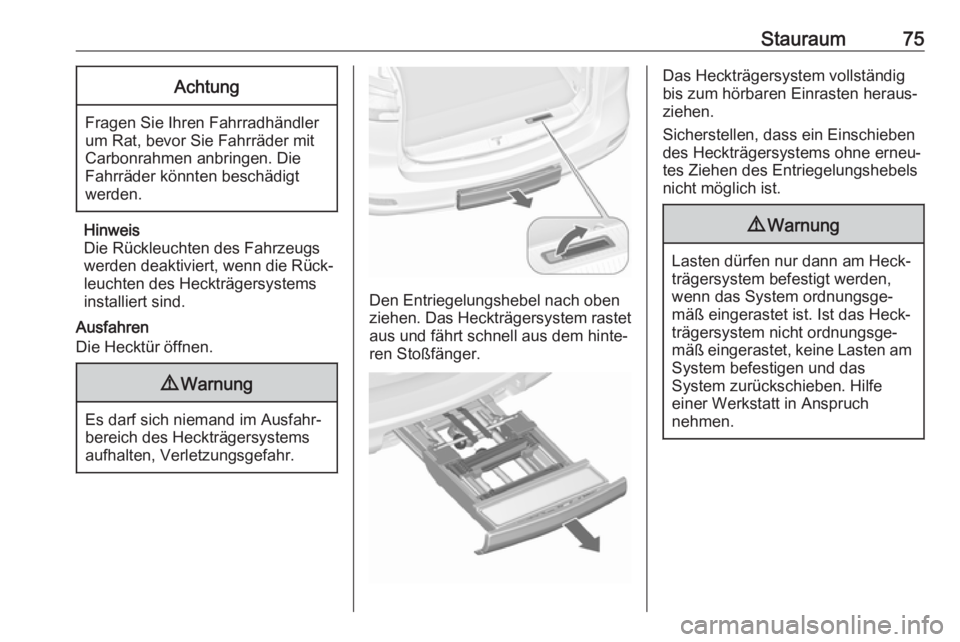

Stauraum75Achtung
Fragen Sie Ihren Fahrradhändler
um Rat, bevor Sie Fahrräder mit
Carbonrahmen anbringen. Die
Fahrräder könnten beschädigt
werden.
Hinweis
Die Rückleuchten des Fahrzeugs
werden deaktiviert, wenn die Rück‐
leuchten des Heckträgersystems
installiert sind.
Ausfahren
Die Hecktür öffnen.
9 Warnung
Es darf sich niemand im Ausfahr‐
bereich des Heckträgersystems aufhalten, Verletzungsgefahr.
Den Entriegelungshebel nach oben
ziehen. Das Heckträgersystem rastet
aus und fährt schnell aus dem hinte‐
ren Stoßfänger.
Das Heckträgersystem vollständig
bis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist.9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das
System zurückschieben. Hilfe
einer Werkstatt in Anspruch
nehmen.

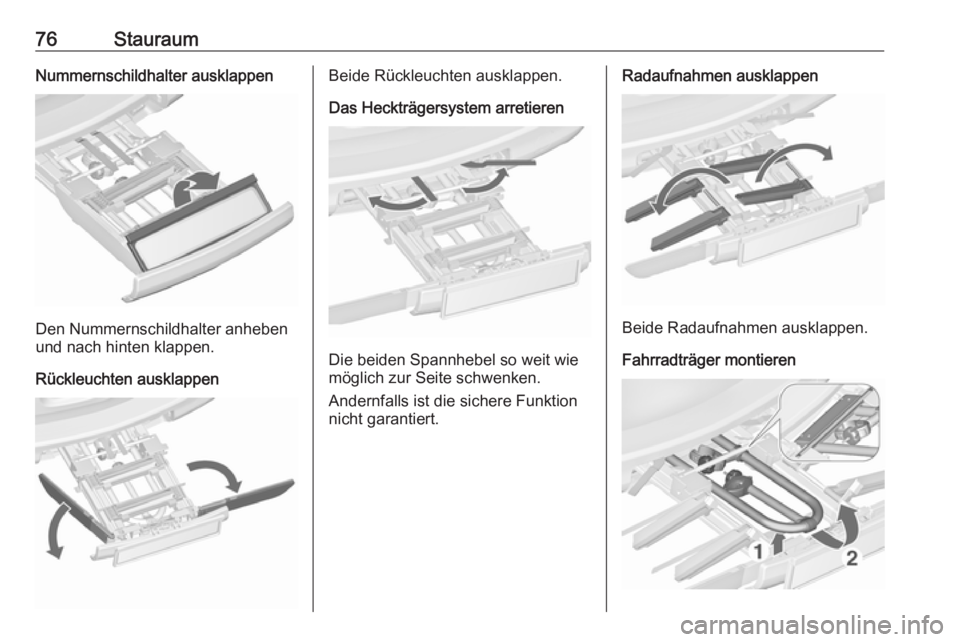

76StauraumNummernschildhalter ausklappen
Den Nummernschildhalter anheben
und nach hinten klappen.
Rückleuchten ausklappen
Beide Rückleuchten ausklappen.
Das Heckträgersystem arretieren
Die beiden Spannhebel so weit wie
möglich zur Seite schwenken.
Andernfalls ist die sichere Funktion
nicht garantiert.
Radaufnahmen ausklappen
Beide Radaufnahmen ausklappen.
Fahrradträger montieren

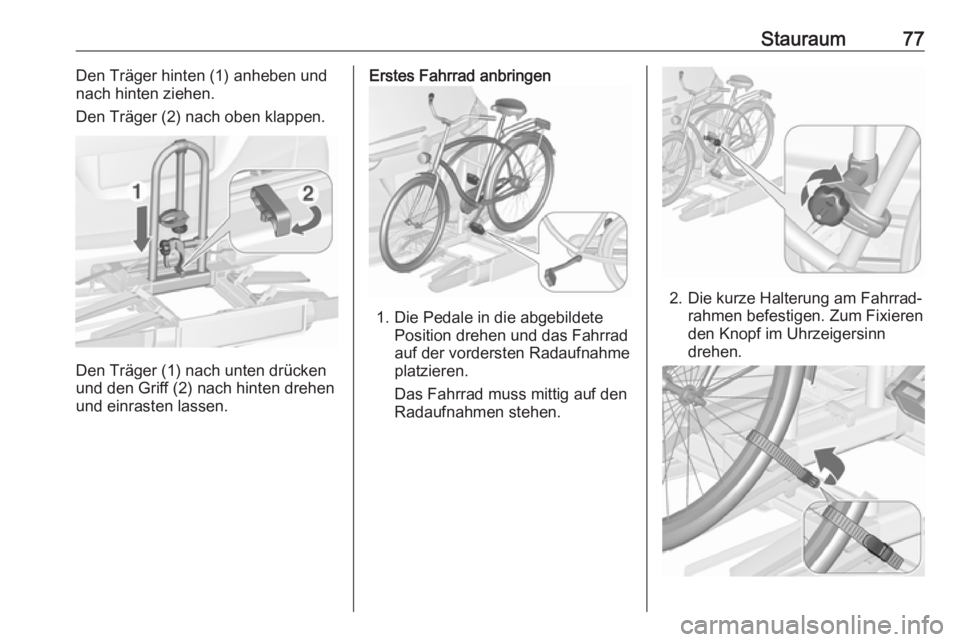

Stauraum77Den Träger hinten (1) anheben und
nach hinten ziehen.
Den Träger (2) nach oben klappen.
Den Träger (1) nach unten drücken
und den Griff (2) nach hinten drehen
und einrasten lassen.
Erstes Fahrrad anbringen
1. Die Pedale in die abgebildete Position drehen und das Fahrrad
auf der vordersten Radaufnahme
platzieren.
Das Fahrrad muss mittig auf den
Radaufnahmen stehen.
2. Die kurze Halterung am Fahrrad‐ rahmen befestigen. Zum Fixierenden Knopf im Uhrzeigersinn
drehen.

78Stauraum3. Beide Fahrradreifen mit Spann‐bändern an den Radaufnahmen
sichern.
4. Prüfen, ob das Fahrrad fest sitzt.Achtung
Der Spalt zwischen Fahrrad und
Fahrzeug muss mindestens 5 cm
betragen. Ggf. Lenker lockern und zur Seite drehen.
Anbaustück befestigen
Wenn mehr als zwei Fahrräder trans‐ portiert werden sollen, muss das
Anbaustück vor dem Anbringen des
zweiten Fahrrads befestigt werden.
1. Das Anbaustück wie in der Abbil‐ dung gezeigt am Heckträgersys‐
tem anbringen.
2. Den Hebel (1) nach vorne drehen
und halten, danach das Anbau‐
stück (2) hinten absenken.
3. Den Hebel loslassen und über‐ prüfen, dass das Anbaustück
sicher eingerastet ist.
4. Den am Anbaustück befestigten Gurt unter dem Hebel durchfüh‐
ren, um das Heckträgersystem
später nach unten klappen zu
können. Den Gurt fixieren.
Weitere Fahrräder anbringen
Die Befestigung der anderen Fahr‐
räder funktioniert so ähnlich wie beim ersten Fahrrad. Es sind allerdingseinige zusätzliche Schritte zu berück‐
sichtigen:
1. Vor dem Anbringen eines Fahr‐ rads immer die Radaufnahmen
des nächsten Fahrrads aufklap‐
pen, falls noch eines verladen
wird.
