OPEL ZAFIRA C 2018 Manuale di uso e manutenzione (in Italian)

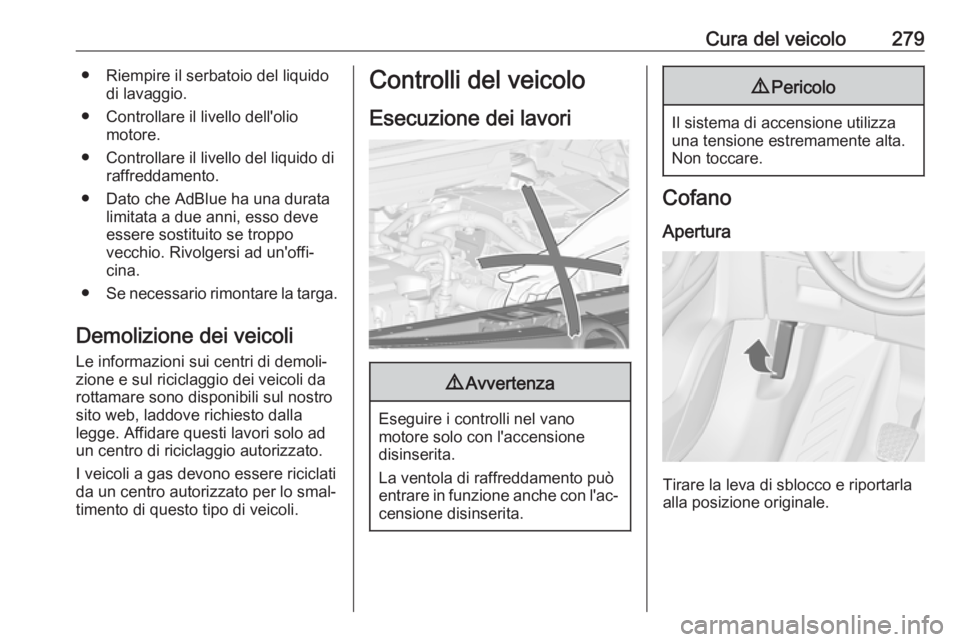

Cura del veicolo279● Riempire il serbatoio del liquidodi lavaggio.
● Controllare il livello dell'olio motore.
● Controllare il livello del liquido di raffreddamento.
● Dato che AdBlue ha una durata limitata a due anni, esso deve
essere sostituito se troppo
vecchio. Rivolgersi ad un'offi‐ cina.
● Se necessario rimontare la targa.
Demolizione dei veicoli
Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.
I veicoli a gas devono essere riciclati da un centro autorizzato per lo smal‐timento di questo tipo di veicoli.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano
motore solo con l'accensione
disinserita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐ censione disinserita.
9 Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.

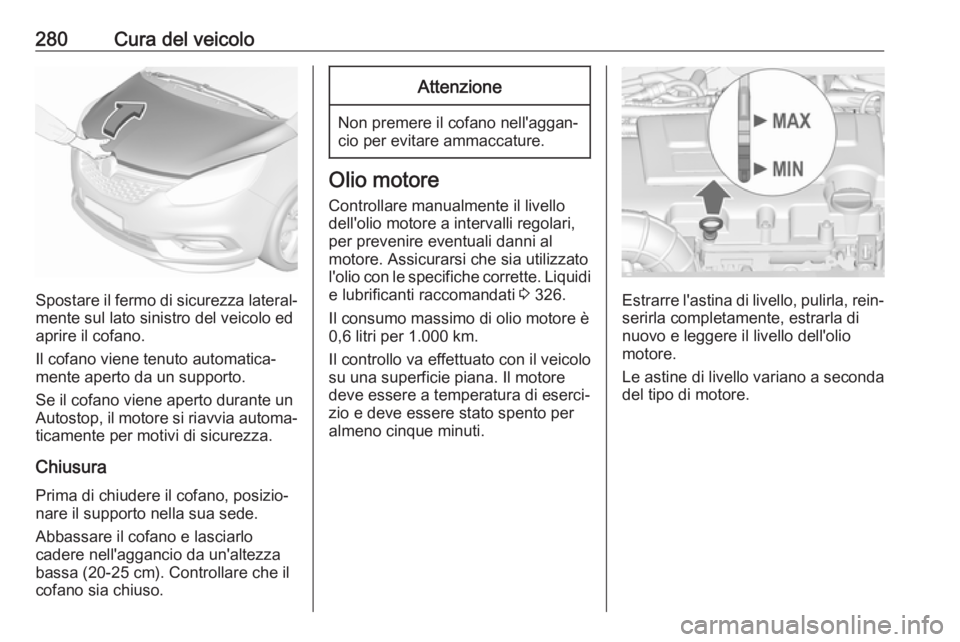

280Cura del veicolo
Spostare il fermo di sicurezza lateral‐mente sul lato sinistro del veicolo ed
aprire il cofano.
Il cofano viene tenuto automatica‐
mente aperto da un supporto.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐
ticamente per motivi di sicurezza.
Chiusura Prima di chiudere il cofano, posizio‐
nare il supporto nella sua sede.
Abbassare il cofano e lasciarlo
cadere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.
Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Olio motore
Controllare manualmente il livello
dell'olio motore a intervalli regolari,
per prevenire eventuali danni al
motore. Assicurarsi che sia utilizzato
l'olio con le specifiche corrette. Liquidi e lubrificanti raccomandati 3 326.
Il consumo massimo di olio motore è
0,6 litri per 1.000 km.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per
almeno cinque minuti.
Estrarre l'astina di livello, pulirla, rein‐
serirla completamente, estrarla di
nuovo e leggere il livello dell'olio motore.
Le astine di livello variano a seconda
del tipo di motore.

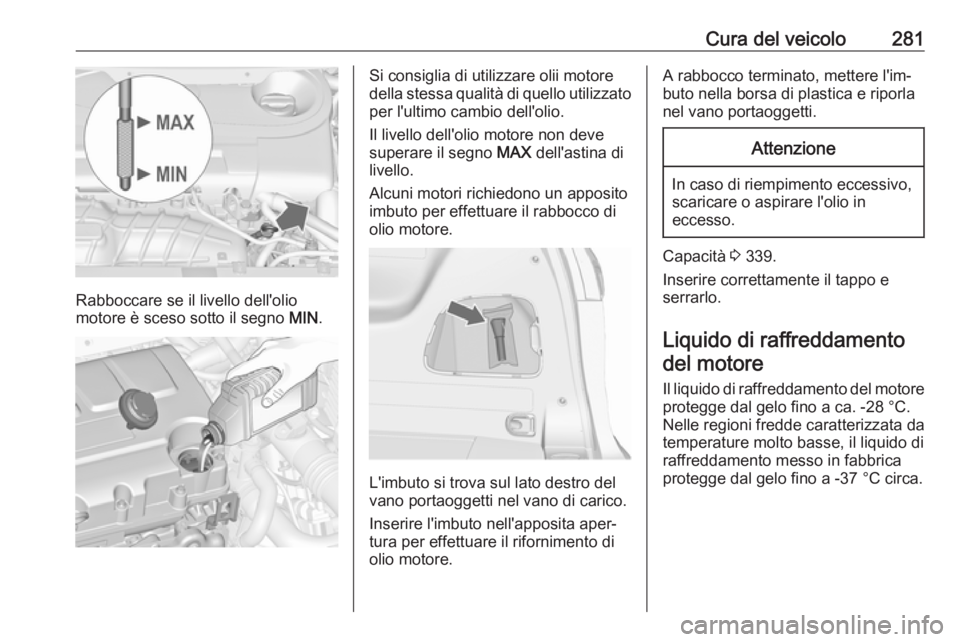

Cura del veicolo281
Rabboccare se il livello dell'olio
motore è sceso sotto il segno MIN.
Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.
Il livello dell'olio motore non deve
superare il segno MAX dell'astina di
livello.
Alcuni motori richiedono un apposito
imbuto per effettuare il rabbocco di
olio motore.
L'imbuto si trova sul lato destro del
vano portaoggetti nel vano di carico.
Inserire l'imbuto nell'apposita aper‐
tura per effettuare il rifornimento di
olio motore.
A rabbocco terminato, mettere l'im‐
buto nella borsa di plastica e riporla
nel vano portaoggetti.Attenzione
In caso di riempimento eccessivo, scaricare o aspirare l'olio in
eccesso.
Capacità 3 339.
Inserire correttamente il tappo e
serrarlo.
Liquido di raffreddamentodel motore
Il liquido di raffreddamento del motore protegge dal gelo fino a ca. -28 °C.
Nelle regioni fredde caratterizzata da
temperature molto basse, il liquido di
raffreddamento messo in fabbrica
protegge dal gelo fino a -37 °C circa.

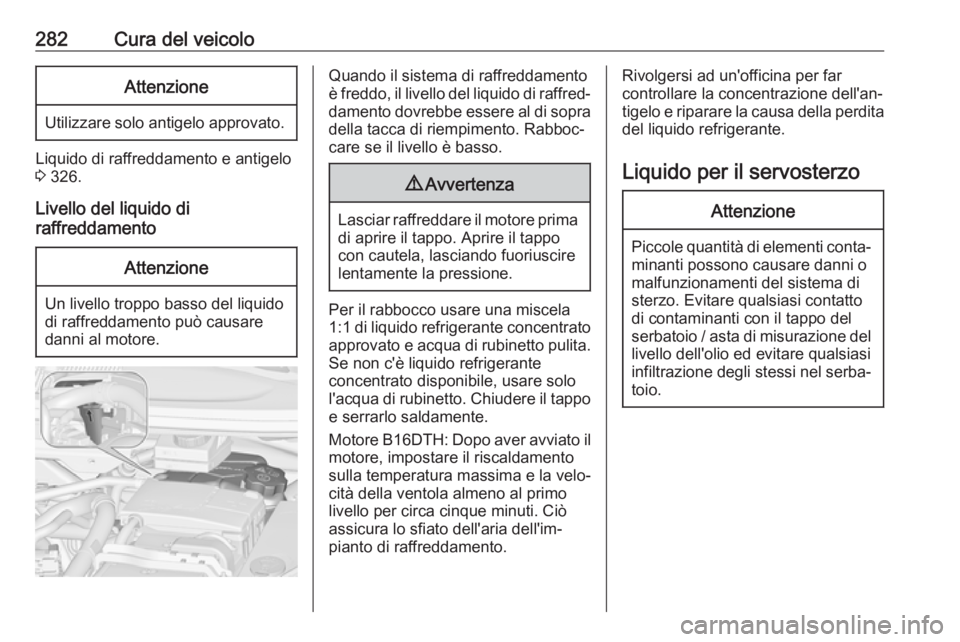

282Cura del veicoloAttenzione
Utilizzare solo antigelo approvato.
Liquido di raffreddamento e antigelo
3 326.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
della tacca di riempimento. Rabboc‐
care se il livello è basso.9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela
1:1 di liquido refrigerante concentrato
approvato e acqua di rubinetto pulita.
Se non c'è liquido refrigerante
concentrato disponibile, usare solo
l'acqua di rubinetto. Chiudere il tappo e serrarlo saldamente.
Motore B16DTH : Dopo aver avviato il
motore, impostare il riscaldamento
sulla temperatura massima e la velo‐
cità della ventola almeno al primo
livello per circa cinque minuti. Ciò
assicura lo sfiato dell'aria dell'im‐
pianto di raffreddamento.
Rivolgersi ad un'officina per far
controllare la concentrazione dell'an‐
tigelo e riparare la causa della perdita del liquido refrigerante.
Liquido per il servosterzoAttenzione
Piccole quantità di elementi conta‐minanti possono causare danni o
malfunzionamenti del sistema di
sterzo. Evitare qualsiasi contatto
di contaminanti con il tappo del serbatoio / asta di misurazione del livello dell'olio ed evitare qualsiasi
infiltrazione degli stessi nel serba‐
toio.

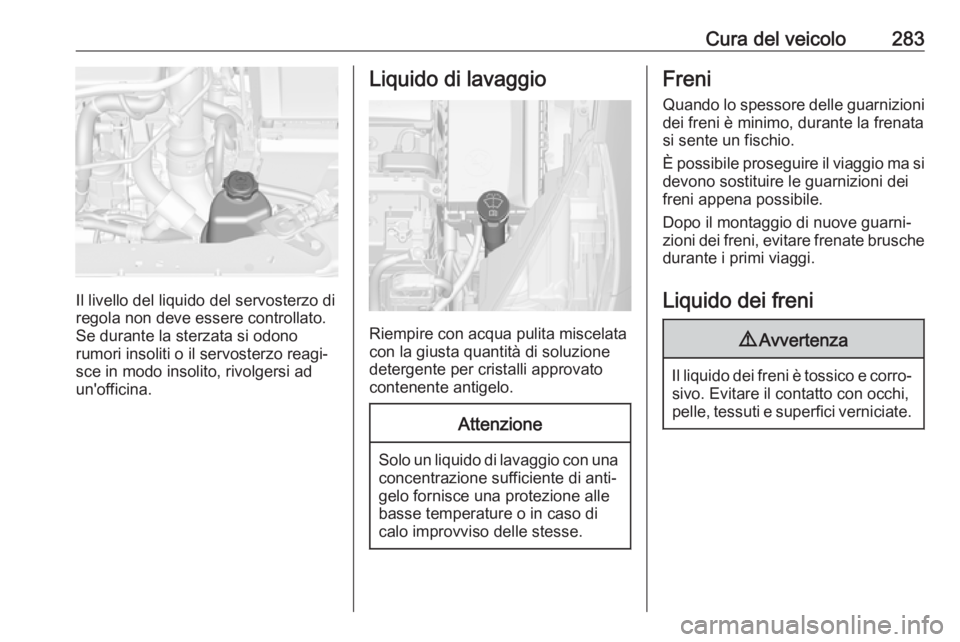

Cura del veicolo283
Il livello del liquido del servosterzo di
regola non deve essere controllato.
Se durante la sterzata si odono
rumori insoliti o il servosterzo reagi‐
sce in modo insolito, rivolgersi ad
un'officina.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione
detergente per cristalli approvato
contenente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
Freni
Quando lo spessore delle guarnizioni
dei freni è minimo, durante la frenata
si sente un fischio.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e corro‐
sivo. Evitare il contatto con occhi,
pelle, tessuti e superfici verniciate.

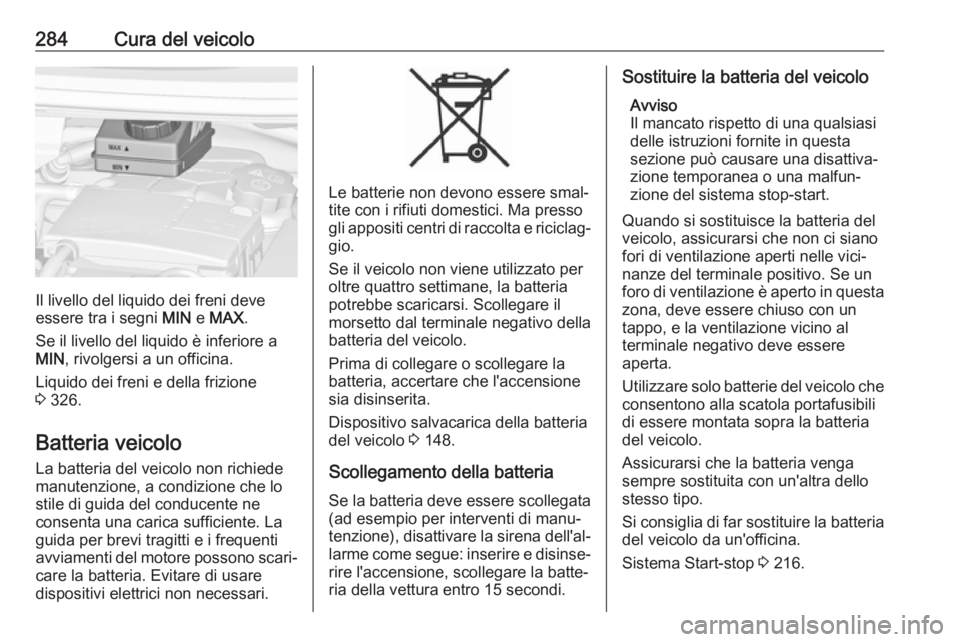

284Cura del veicolo
Il livello del liquido dei freni deve
essere tra i segni MIN e MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 326.
Batteria veicolo La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne
consenta una carica sufficiente. La
guida per brevi tragitti e i frequenti
avviamenti del motore possono scari‐
care la batteria. Evitare di usare
dispositivi elettrici non necessari.
Le batterie non devono essere smal‐ tite con i rifiuti domestici. Ma presso
gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria
potrebbe scaricarsi. Scollegare il
morsetto dal terminale negativo della
batteria del veicolo.
Prima di collegare o scollegare la
batteria, accertare che l'accensione
sia disinserita.
Dispositivo salvacarica della batteria
del veicolo 3 148.
Scollegamento della batteria
Se la batteria deve essere scollegata
(ad esempio per interventi di manu‐
tenzione), disattivare la sirena dell'al‐
larme come segue: inserire e disinse‐ rire l'accensione, scollegare la batte‐
ria della vettura entro 15 secondi.
Sostituire la batteria del veicolo
Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa
sezione può causare una disattiva‐
zione temporanea o una malfun‐
zione del sistema stop-start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al
terminale negativo deve essere
aperta.
Utilizzare solo batterie del veicolo che
consentono alla scatola portafusibili
di essere montata sopra la batteria
del veicolo.
Assicurarsi che la batteria venga
sempre sostituita con un'altra dello
stesso tipo.
Si consiglia di far sostituire la batteria del veicolo da un'officina.
Sistema Start-stop 3 216.

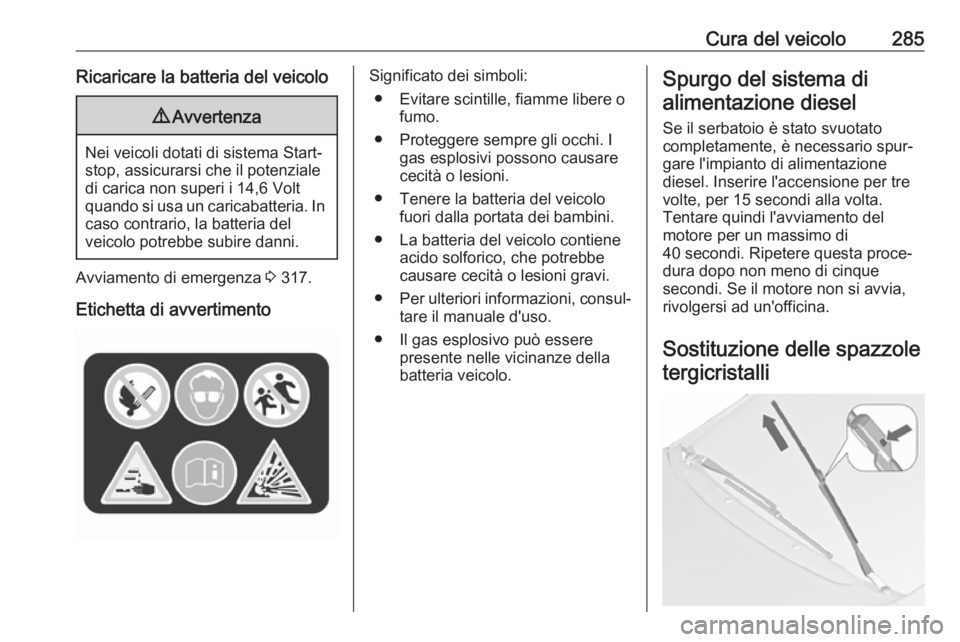

Cura del veicolo285Ricaricare la batteria del veicolo9Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria del
veicolo potrebbe subire danni.
Avviamento di emergenza 3 317.
Etichetta di avvertimento
Significato dei simboli: ● Evitare scintille, fiamme libere o fumo.
● Proteggere sempre gli occhi. I gas esplosivi possono causare
cecità o lesioni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Per ulteriori informazioni, consul‐
tare il manuale d'uso.
● Il gas esplosivo può essere presente nelle vicinanze dellabatteria veicolo.Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato svuotato
completamente, è necessario spur‐
gare l'impianto di alimentazione
diesel. Inserire l'accensione per tre
volte, per 15 secondi alla volta.
Tentare quindi l'avviamento del
motore per un massimo di
40 secondi. Ripetere questa proce‐
dura dopo non meno di cinque
secondi. Se il motore non si avvia,
rivolgersi ad un'officina.
Sostituzione delle spazzole tergicristalli

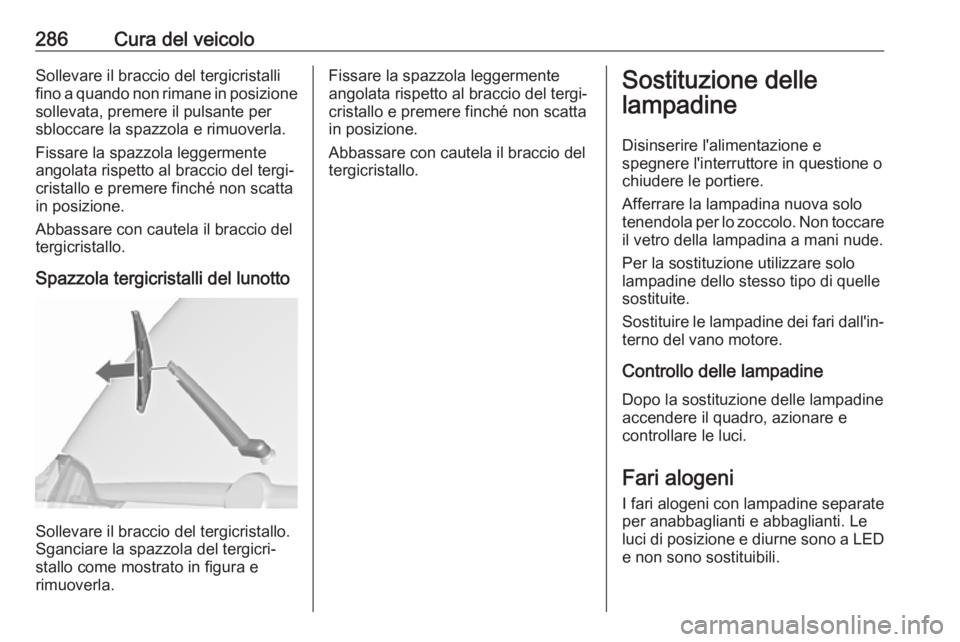

286Cura del veicoloSollevare il braccio del tergicristallifino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.
Spazzola tergicristalli del lunotto
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e
rimuoverla.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.Sostituzione delle
lampadine
Disinserire l'alimentazione e
spegnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e
controllare le luci.
Fari alogeni
I fari alogeni con lampadine separate per anabbaglianti e abbaglianti. Le
luci di posizione e diurne sono a LED
e non sono sostituibili.

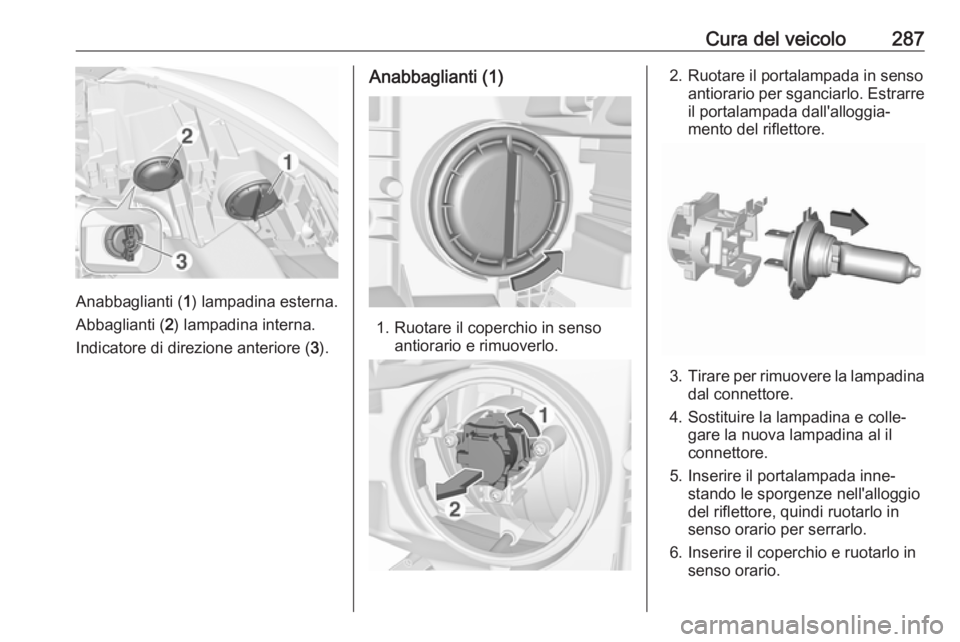

Cura del veicolo287
Anabbaglianti (1) lampadina esterna.
Abbaglianti ( 2) lampadina interna.
Indicatore di direzione anteriore ( 3).
Anabbaglianti (1)
1. Ruotare il coperchio in senso
antiorario e rimuoverlo.
2. Ruotare il portalampada in senso antiorario per sganciarlo. Estrarreil portalampada dall'alloggia‐
mento del riflettore.
3. Tirare per rimuovere la lampadina
dal connettore.
4. Sostituire la lampadina e colle‐ gare la nuova lampadina al il
connettore.
5. Inserire il portalampada inne‐ stando le sporgenze nell'alloggio
del riflettore, quindi ruotarlo in
senso orario per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.

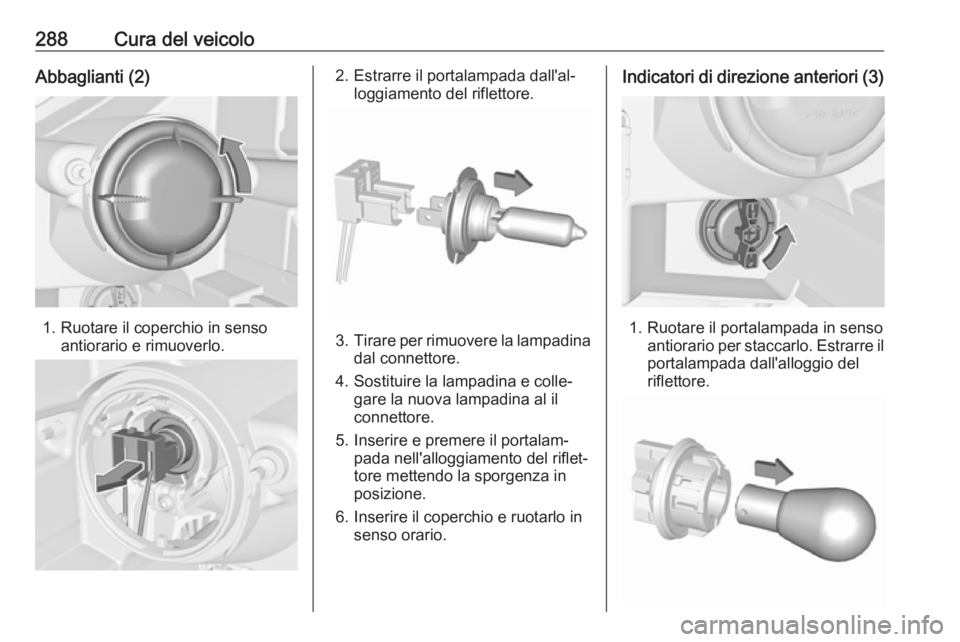

288Cura del veicoloAbbaglianti (2)
1. Ruotare il coperchio in sensoantiorario e rimuoverlo.
2. Estrarre il portalampada dall'al‐ loggiamento del riflettore.
3.Tirare per rimuovere la lampadina
dal connettore.
4. Sostituire la lampadina e colle‐ gare la nuova lampadina al il
connettore.
5. Inserire e premere il portalam‐ pada nell'alloggiamento del riflet‐
tore mettendo la sporgenza in
posizione.
6. Inserire il coperchio e ruotarlo in senso orario.
Indicatori di direzione anteriori (3)
1. Ruotare il portalampada in sensoantiorario per staccarlo. Estrarre il
portalampada dall'alloggio del
riflettore.
