OPEL ZAFIRA C 2018 Manuale di uso e manutenzione (in Italian)

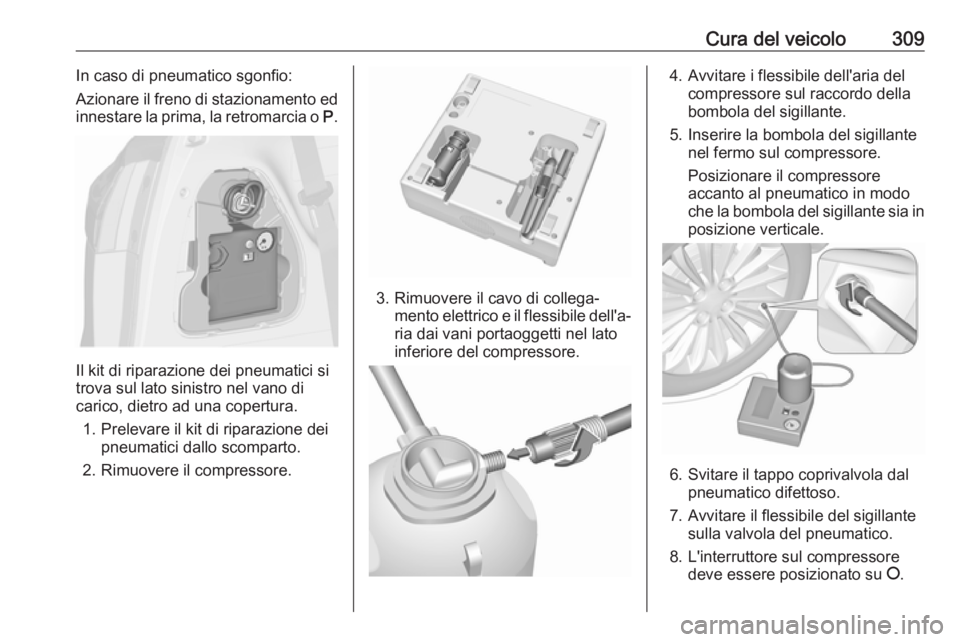

Cura del veicolo309In caso di pneumatico sgonfio:
Azionare il freno di stazionamento ed
innestare la prima, la retromarcia o P.
Il kit di riparazione dei pneumatici si
trova sul lato sinistro nel vano di
carico, dietro ad una copertura.
1. Prelevare il kit di riparazione dei pneumatici dallo scomparto.
2. Rimuovere il compressore.
3. Rimuovere il cavo di collega‐ mento elettrico e il flessibile dell'a‐ria dai vani portaoggetti nel lato
inferiore del compressore.
4. Avvitare i flessibile dell'aria del compressore sul raccordo della
bombola del sigillante.
5. Inserire la bombola del sigillante nel fermo sul compressore.
Posizionare il compressore
accanto al pneumatico in modo
che la bombola del sigillante sia in
posizione verticale.
6. Svitare il tappo coprivalvola dal pneumatico difettoso.
7. Avvitare il flessibile del sigillante sulla valvola del pneumatico.
8. L'interruttore sul compressore deve essere posizionato su J.

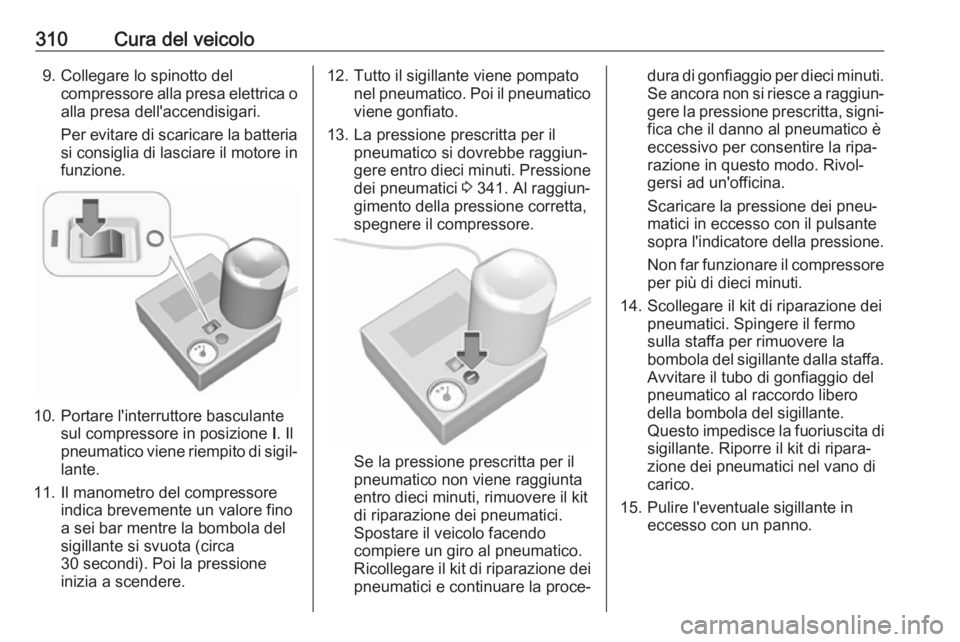

310Cura del veicolo9. Collegare lo spinotto delcompressore alla presa elettrica o
alla presa dell'accendisigari.
Per evitare di scaricare la batteria si consiglia di lasciare il motore in
funzione.
10. Portare l'interruttore basculante sul compressore in posizione I. Il
pneumatico viene riempito di sigil‐
lante.
11. Il manometro del compressore indica brevemente un valore finoa sei bar mentre la bombola del
sigillante si svuota (circa 30 secondi). Poi la pressione
inizia a scendere.
12. Tutto il sigillante viene pompato nel pneumatico. Poi il pneumatico
viene gonfiato.
13. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro dieci minuti. Pressione dei pneumatici 3 341. Al raggiun‐
gimento della pressione corretta, spegnere il compressore.
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro dieci minuti, rimuovere il kit
di riparazione dei pneumatici.
Spostare il veicolo facendo
compiere un giro al pneumatico.
Ricollegare il kit di riparazione dei pneumatici e continuare la proce‐
dura di gonfiaggio per dieci minuti.
Se ancora non si riesce a raggiun‐ gere la pressione prescritta, signi‐ fica che il danno al pneumatico è
eccessivo per consentire la ripa‐ razione in questo modo. Rivol‐
gersi ad un'officina.
Scaricare la pressione dei pneu‐
matici in eccesso con il pulsante
sopra l'indicatore della pressione.
Non far funzionare il compressore per più di dieci minuti.
14. Scollegare il kit di riparazione dei pneumatici. Spingere il fermo
sulla staffa per rimuovere la
bombola del sigillante dalla staffa.
Avvitare il tubo di gonfiaggio del
pneumatico al raccordo libero
della bombola del sigillante.
Questo impedisce la fuoriuscita di
sigillante. Riporre il kit di ripara‐
zione dei pneumatici nel vano di
carico.
15. Pulire l'eventuale sigillante in eccesso con un panno.

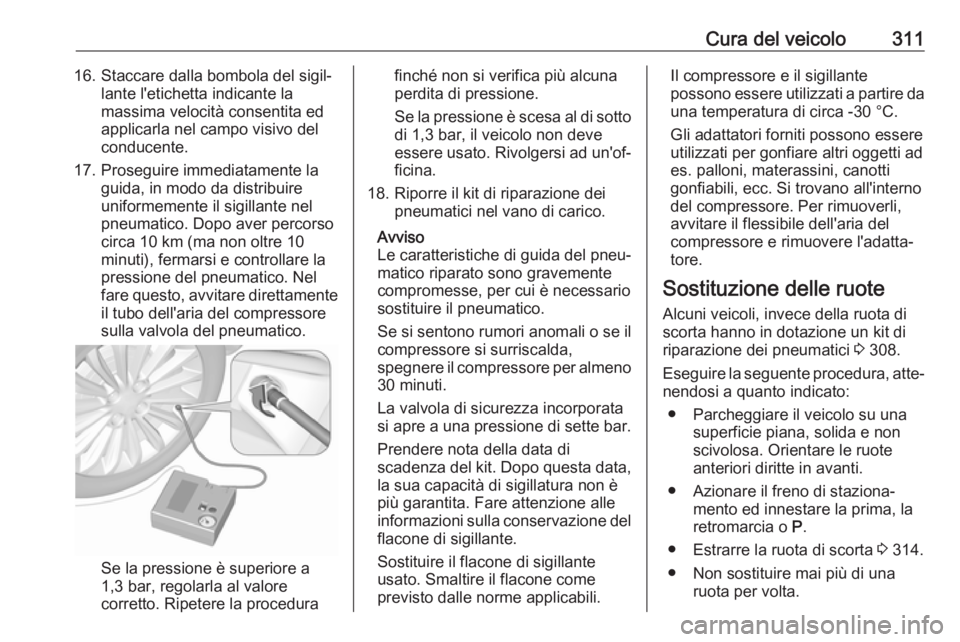

Cura del veicolo31116. Staccare dalla bombola del sigil‐lante l'etichetta indicante la
massima velocità consentita ed
applicarla nel campo visivo del
conducente.
17. Proseguire immediatamente la guida, in modo da distribuire
uniformemente il sigillante nel
pneumatico. Dopo aver percorso
circa 10 km (ma non oltre 10
minuti), fermarsi e controllare la
pressione del pneumatico. Nel
fare questo, avvitare direttamente il tubo dell'aria del compressore
sulla valvola del pneumatico.
Se la pressione è superiore a
1,3 bar, regolarla al valore
corretto. Ripetere la procedura
finché non si verifica più alcuna
perdita di pressione.
Se la pressione è scesa al di sotto
di 1,3 bar, il veicolo non deve
essere usato. Rivolgersi ad un'of‐
ficina.
18. Riporre il kit di riparazione dei pneumatici nel vano di carico.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si sentono rumori anomali o se il
compressore si surriscalda,
spegnere il compressore per almeno
30 minuti.
La valvola di sicurezza incorporata
si apre a una pressione di sette bar.
Prendere nota della data di
scadenza del kit. Dopo questa data,
la sua capacità di sigillatura non è
più garantita. Fare attenzione alle
informazioni sulla conservazione del
flacone di sigillante.
Sostituire il flacone di sigillante
usato. Smaltire il flacone come
previsto dalle norme applicabili.Il compressore e il sigillante
possono essere utilizzati a partire da
una temperatura di circa -30 °C.
Gli adattatori forniti possono essere
utilizzati per gonfiare altri oggetti ad es. palloni, materassini, canotti
gonfiabili, ecc. Si trovano all'interno
del compressore. Per rimuoverli,
avvitare il flessibile dell'aria del
compressore e rimuovere l'adatta‐
tore.
Sostituzione delle ruote Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di
riparazione dei pneumatici 3 308.
Eseguire la seguente procedura, atte‐ nendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non
scivolosa. Orientare le ruote
anteriori diritte in avanti.
● Azionare il freno di staziona‐ mento ed innestare la prima, la
retromarcia o P.
● Estrarre la ruota di scorta 3 314.
● Non sostituire mai più di una ruota per volta.

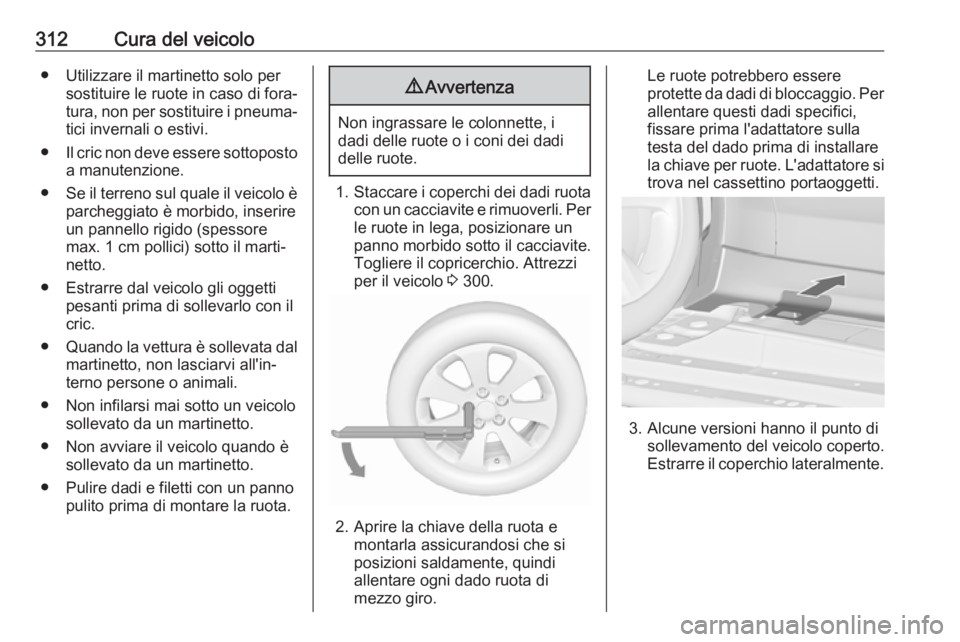

312Cura del veicolo● Utilizzare il martinetto solo persostituire le ruote in caso di fora‐
tura, non per sostituire i pneuma‐
tici invernali o estivi.
● Il cric non deve essere sottoposto
a manutenzione.
● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello rigido (spessore max. 1 cm pollici) sotto il marti‐
netto.
● Estrarre dal veicolo gli oggetti pesanti prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐ terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il veicolo quando è sollevato da un martinetto.
● Pulire dadi e filetti con un panno pulito prima di montare la ruota.9Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
1. Staccare i coperchi dei dadi ruota
con un cacciavite e rimuoverli. Per le ruote in lega, posizionare un
panno morbido sotto il cacciavite.
Togliere il copricerchio. Attrezzi
per il veicolo 3 300.
2. Aprire la chiave della ruota e
montarla assicurandosi che si
posizioni saldamente, quindi
allentare ogni dado ruota di
mezzo giro.
Le ruote potrebbero essere
protette da dadi di bloccaggio. Per
allentare questi dadi specifici,
fissare prima l'adattatore sulla
testa del dado prima di installare
la chiave per ruote. L'adattatore si trova nel cassettino portaoggetti.
3. Alcune versioni hanno il punto di sollevamento del veicolo coperto.
Estrarre il coperchio lateralmente.

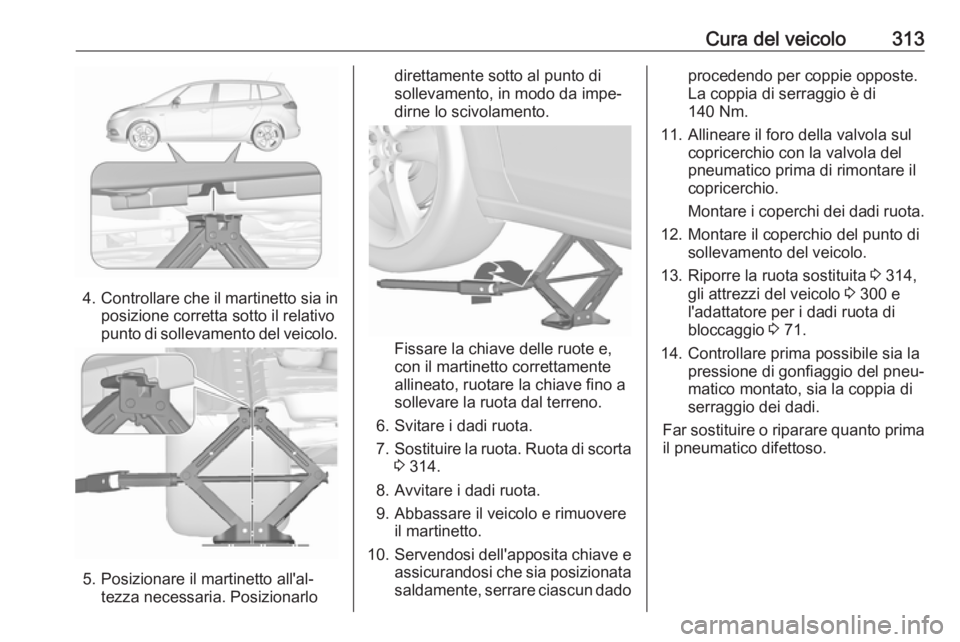

Cura del veicolo313
4.Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.
5. Posizionare il martinetto all'al‐ tezza necessaria. Posizionarlo
direttamente sotto al punto di
sollevamento, in modo da impe‐
dirne lo scivolamento.
Fissare la chiave delle ruote e,
con il martinetto correttamente
allineato, ruotare la chiave fino a
sollevare la ruota dal terreno.
6. Svitare i dadi ruota.
7. Sostituire la ruota. Ruota di scorta
3 314.
8. Avvitare i dadi ruota.
9. Abbassare il veicolo e rimuovere il martinetto.
10. Servendosi dell'apposita chiave e
assicurandosi che sia posizionata
saldamente, serrare ciascun dado
procedendo per coppie opposte.
La coppia di serraggio è di
140 Nm.
11. Allineare il foro della valvola sul copricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Montare i coperchi dei dadi ruota.
12. Montare il coperchio del punto di sollevamento del veicolo.
13. Riporre la ruota sostituita 3 314,
gli attrezzi del veicolo 3 300 e
l'adattatore per i dadi ruota di
bloccaggio 3 71.
14. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei dadi.
Far sostituire o riparare quanto prima il pneumatico difettoso.

314Cura del veicoloPosizione di sollevamento sulla
piattaforma
Posizione del braccio posteriore della
piattaforma di sollevamento centrale
sotto la cavità della soglia.
Posizione del braccio anteriore della
piattaforma di sollevamento in corri‐
spondenza del sottoscocca.
Ruota di scorta
Se si monta una ruota di scorta,
diversa dalle altre ruote, questa ruota è classificabile come ruotino di scorta
e si applicano i limiti di velocità corri‐
spondenti anche se nessuna
etichetta li indica. Rivolgersi a un'offi‐ cina per controllare il limite di velocità applicabile.
La ruota di scorta ha il cerchio in
acciaio.
Attenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
La ruota di scorta è posizionata in un
vano sotto il pianale del veicolo.
1. Aprire il vano all'interno del vano di carico 3 300.
2. Smontare i tappi sui bulloni esagonali.

Cura del veicolo3153. Applicare la chiave su un bulloneesagonale e ruotare in senso
antiorario fino a notare una certa
resistenza.
4. Procedere analogamente con l'al‐
tro bullone esagonale.
5. Sollevare il portaruota di scorta e sganciare entrambi i fermi.
6. Abbassare il portaruota di scorta.
7. Staccare il cavo di sicurezza.
8. Abbassare del tutto il supporto e rimuovere la ruota di scorta.
9. Sostituire la ruota.
La ruota danneggiata deve
essere fissata nel vano di carico,
vedere di seguito.
10. Sollevare il portaruota di scorta vuoto e inserire il cavo di sicu‐
rezza.
11. Sollevare ancora il portaruota di scorta e agganciare entrambi i
fermi. I lati aperti dei fermi devono essere rivolti verso la direzione di
marcia.
12. Chiudere il portaruota di scorta vuoto ruotando entrambi i bulloniesagonali in senso orario con la
chiave.
13. Applicare i tappi su entrambi i bulloni esagonali.
14. Riporre la chiave e il martinetto nel vano portaoggetti davanti al
portellone posteriore.
15. Chiudere il coperchio del conteni‐
tore.
Quando si ripone la ruota di scorta di nuovo nel portaruota, ricordare che la
ruota va posizionata con la valvola del
pneumatico sopra la rientranza del
portaruota.

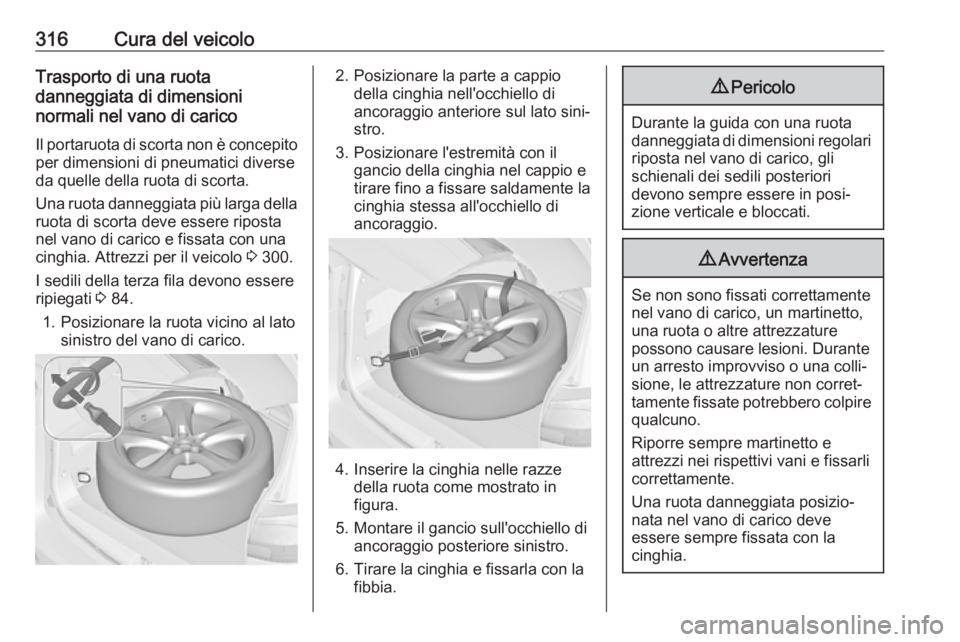

316Cura del veicoloTrasporto di una ruota
danneggiata di dimensioni
normali nel vano di carico
Il portaruota di scorta non è concepito per dimensioni di pneumatici diverse
da quelle della ruota di scorta.
Una ruota danneggiata più larga della
ruota di scorta deve essere riposta
nel vano di carico e fissata con una
cinghia. Attrezzi per il veicolo 3 300.
I sedili della terza fila devono essere ripiegati 3 84.
1. Posizionare la ruota vicino al lato sinistro del vano di carico.2. Posizionare la parte a cappiodella cinghia nell'occhiello di
ancoraggio anteriore sul lato sini‐
stro.
3. Posizionare l'estremità con il gancio della cinghia nel cappio e
tirare fino a fissare saldamente la
cinghia stessa all'occhiello di ancoraggio.
4. Inserire la cinghia nelle razze della ruota come mostrato in
figura.
5. Montare il gancio sull'occhiello di ancoraggio posteriore sinistro.
6. Tirare la cinghia e fissarla con la fibbia.
9 Pericolo
Durante la guida con una ruota
danneggiata di dimensioni regolari riposta nel vano di carico, gli
schienali dei sedili posteriori
devono sempre essere in posi‐
zione verticale e bloccati.
9 Avvertenza
Se non sono fissati correttamente
nel vano di carico, un martinetto,
una ruota o altre attrezzature
possono causare lesioni. Durante
un arresto improvviso o una colli‐
sione, le attrezzature non corret‐
tamente fissate potrebbero colpire qualcuno.
Riporre sempre martinetto e
attrezzi nei rispettivi vani e fissarli
correttamente.
Una ruota danneggiata posizio‐
nata nel vano di carico deve
essere sempre fissata con la
cinghia.

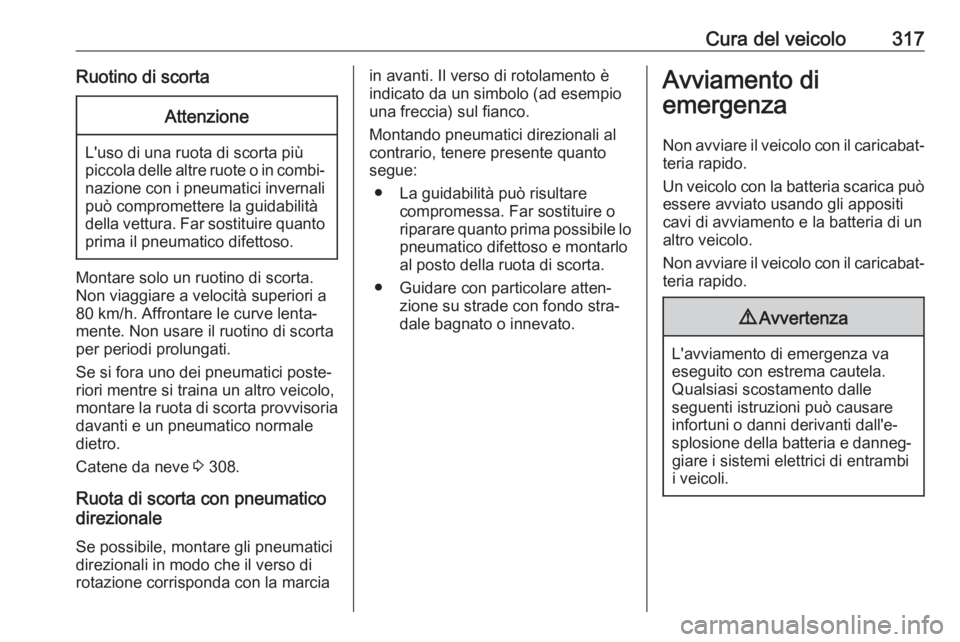

Cura del veicolo317Ruotino di scortaAttenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.
Se si fora uno dei pneumatici poste‐
riori mentre si traina un altro veicolo,
montare la ruota di scorta provvisoria davanti e un pneumatico normale
dietro.
Catene da neve 3 308.
Ruota di scorta con pneumatico
direzionale
Se possibile, montare gli pneumatici
direzionali in modo che il verso di
rotazione corrisponda con la marcia
in avanti. Il verso di rotolamento è indicato da un simbolo (ad esempio
una freccia) sul fianco.
Montando pneumatici direzionali al
contrario, tenere presente quanto
segue:
● La guidabilità può risultare compromessa. Far sostituire o
riparare quanto prima possibile lo pneumatico difettoso e montarlo
al posto della ruota di scorta.
● Guidare con particolare atten‐ zione su strade con fondo stra‐
dale bagnato o innevato.Avviamento di
emergenza
Non avviare il veicolo con il caricabat‐ teria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.
Non avviare il veicolo con il caricabat‐ teria rapido.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle
seguenti istruzioni può causare
infortuni o danni derivanti dall'e‐
splosione della batteria e danneg‐ giare i sistemi elettrici di entrambii veicoli.

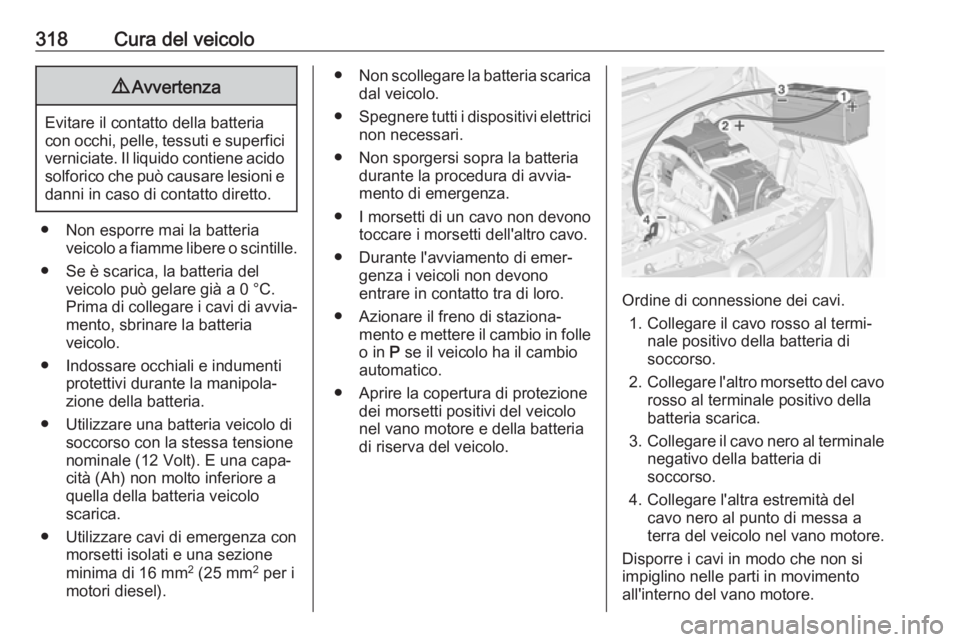

318Cura del veicolo9Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.
● Non esporre mai la batteria veicolo a fiamme libere o scintille.
● Se è scarica, la batteria del veicolo può gelare già a 0 °C.
Prima di collegare i cavi di avvia‐
mento, sbrinare la batteria
veicolo.
● Indossare occhiali e indumenti protettivi durante la manipola‐
zione della batteria.
● Utilizzare una batteria veicolo di soccorso con la stessa tensione
nominale (12 Volt). E una capa‐
cità (Ah) non molto inferiore a
quella della batteria veicolo
scarica.
● Utilizzare cavi di emergenza con morsetti isolati e una sezione
minima di 16 mm 2
(25 mm 2
per i
motori diesel).
● Non scollegare la batteria scarica
dal veicolo.
● Spegnere tutti i dispositivi elettrici
non necessari.
● Non sporgersi sopra la batteria durante la procedura di avvia‐
mento di emergenza.
● I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.
● Durante l'avviamento di emer‐ genza i veicoli non devono
entrare in contatto tra di loro.
● Azionare il freno di staziona‐ mento e mettere il cambio in folle
o in P se il veicolo ha il cambio
automatico.
● Aprire la copertura di protezione dei morsetti positivi del veicolo
nel vano motore e della batteria
di riserva del veicolo.
Ordine di connessione dei cavi.
1. Collegare il cavo rosso al termi‐ nale positivo della batteria di
soccorso.
2. Collegare l'altro morsetto del cavo
rosso al terminale positivo della
batteria scarica.
3. Collegare il cavo nero al terminale
negativo della batteria di
soccorso.
4. Collegare l'altra estremità del cavo nero al punto di messa a
terra del veicolo nel vano motore.
Disporre i cavi in modo che non si
impiglino nelle parti in movimento
all'interno del vano motore.
