OPEL ZAFIRA C 2018 Ohjekirja (in Finnish)

Säilytys79Takakuljetusjärjestelmän lukituksen
avaaminen
Käännä molemmat pidinvivut sisään
niin pitkälle kuin ne menevät.
Takavalojen kääntäminen sisään
Käännä molemmat takavalot sisään.
Rekisterikilven pitimen kääntäminen
sisään
Nosta rekisterikilven pidintä ja
käännä sitä eteenpäin.
Takakuljetusjärjestelmän
asettaminen takaisin paikalleenHuomio
Varmista, että kaikki kääntyvät
osat, kuten esim. pyöräsyvennyk‐
set ja kiinnikkeet, säilytetään
oikealla tavalla. Muuten takakulje‐ tusjärjestelmä voi vaurioitua, kun
yrität asettaa sen takaisin.
Työnnä vapautusvipua ylöspäin ja
pidä sitä paikallaan. Nosta takakulje‐ tusjärjestelmää hieman ja työnnä sitä
puskuriin päin, kunnes se lukkiutuu.
Vapautusvivun tulee palata alkupe‐
räiseen asentoon.9 Varoitus
Jos järjestelmää ei voida lukita
oikein, käänny korjaamon
puoleen.

80SäilytysTavaratila
Kolmannen istuinrivin istuimet
voidaan taittaa erikseen alas auton
lattiaan. Toisen istuinrivin selkänojat
voidaan kääntää alas erikseen.
Lisäksi matkustajan istuimen selkä‐
noja voidaan kääntää alas.
Täysin tasainen tavaratila saadaan
kääntämällä alas kaikki takaistuimet ja selkänojat ja matkustajan istuimen
selkänoja. Kuormauksesta riippuen
voidaan kääntää alas vain yksittäisiä
istuimia tai selkänojia.
Tavaratilan lattian suojalevy 3 84.9 Varoitus
Kun istuimia tai selkänojia sääde‐
tään tai käännetään, pidä kädet ja jalat poissa liikealueelta.
Älä koskaan säilytä mitään
esineitä istuimien alla.
Aja vain istuimien ja selkänojien ollessa lukittuina paikalleen.
Huomio
Ennen istuimien kääntämistä
kaikki osat tulee irrottaa sivukis‐ koista ja kiinnityssilmukoista.
Kiinnityssilmukoiden tulee olla
säilytysasennossa.
Kolmannen istuinrivin istuimien
kääntäminen alas
● Paina pääntukea alas painaen salpaa 3 35.
● Laita turvavyön lukkokieleke
molemmilla puolilla vyöhön kiin‐
nitettyyn taskuun.

Säilytys81● Vedä alasilmukkaa ja käännäsamalla selkänojaa eteenpäin,
kunnes istuin on laskeutunut
auton lattiaan.
● Asenna lattiamatto 3 84 ja
tavaratilan suoja 3 82 tarvit‐
taessa.
Istuinten nosto pystyasentoon
Vedä istuinta yläsilmukasta ylös, käännä esiin ja anna istuimen kiinnit‐
tyä pystyasentoon.
Toisen istuinrivin istuimien
selkänojien kääntäminen
● Irrota tavaratilan suoja tarvit‐ taessa 3 82.
● Paina pääntukia alas painaen salpaa 3 35.
● Siirrä etumatkustajan istuin asentoon, jossa se ei kosketa
käännettyjen selkänojien pääntu‐ kiin.
● Vedä silmukasta ja käännä selkänoja alas istuimen päälle.
Huomio
●Älä käännä alas ulompia selkä‐
nojia istuimien ollessa lounge-
asennossa 3 43.
● Älä vedä autoon astumista helpottavan toiminnon vapau‐
tusvipua selkänojan ollessa
käännettynä alas.
Istuimet saattaisivat vaurioitua.
● Vaihtoehtoisesti vedä silmukasta
ja säädä selkänoja pystyasen‐
toon tavaratilan suurentamiseksi.
9 Varoitus
Käytä selkänojan pystyasentoa
tavaratilan lisäämiseen eikä istui‐
men käyttöasentona.
Selkänojan nostaminen ylös
Nosta selkänoja pystysuoraan asen‐
toon. Säädä kallistus vetämällä silmu‐
kasta.
Varmista, että istuimet lukkiutuvat
kaikilta osin hyvin paikalleen.

82Säilytys9Varoitus
Aja autolla vain, jos selkänojat on
lukittu pitävästi paikoilleen.
Muussa tapauksessa henkilöitä
saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa
jarrutuksessa tai törmäyksessä.
Takasäilytystila
Tavaratilan molemmilla puolilla on
säilytyshyllyt.
Avaa vapauttamalla suojus sivuver‐
hoilulevyssä ja irrottamalla se.
Lattian säilytystilat
Versiossa, joissa ei ole kolmatta
istuinriviä, lattian suojalevyn alla on
säilytyslokeroita. Avaa suojalevy
nostamalla se ylös.
Tavaratilan suoja
Älä aseta painavia tai teräviä esineitä
tavaratilan suojan päälle.
Laita turvavyön lukkokieleke molem‐ milla puolilla vyöhön kiinnitettyyn
taskuun ennen tavaratilan suojan
käyttämistä.

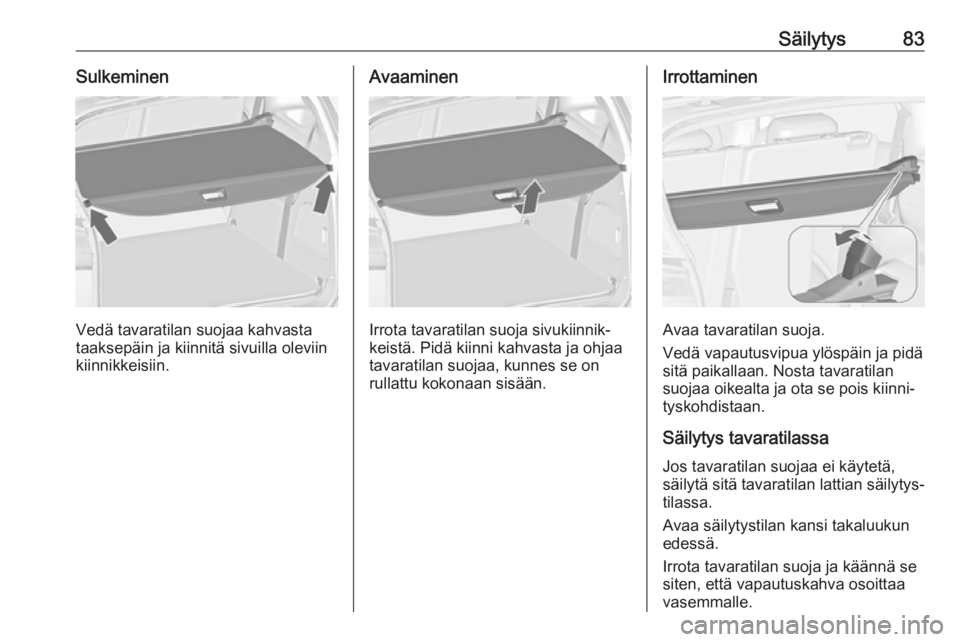

Säilytys83Sulkeminen
Vedä tavaratilan suojaa kahvasta
taaksepäin ja kiinnitä sivuilla oleviin kiinnikkeisiin.
Avaaminen
Irrota tavaratilan suoja sivukiinnik‐
keistä. Pidä kiinni kahvasta ja ohjaa
tavaratilan suojaa, kunnes se on
rullattu kokonaan sisään.
Irrottaminen
Avaa tavaratilan suoja.
Vedä vapautusvipua ylöspäin ja pidä
sitä paikallaan. Nosta tavaratilan
suojaa oikealta ja ota se pois kiinni‐
tyskohdistaan.
Säilytys tavaratilassa Jos tavaratilan suojaa ei käytetä,
säilytä sitä tavaratilan lattian säilytys‐
tilassa.
Avaa säilytystilan kansi takaluukun
edessä.
Irrota tavaratilan suoja ja käännä se
siten, että vapautuskahva osoittaa
vasemmalle.

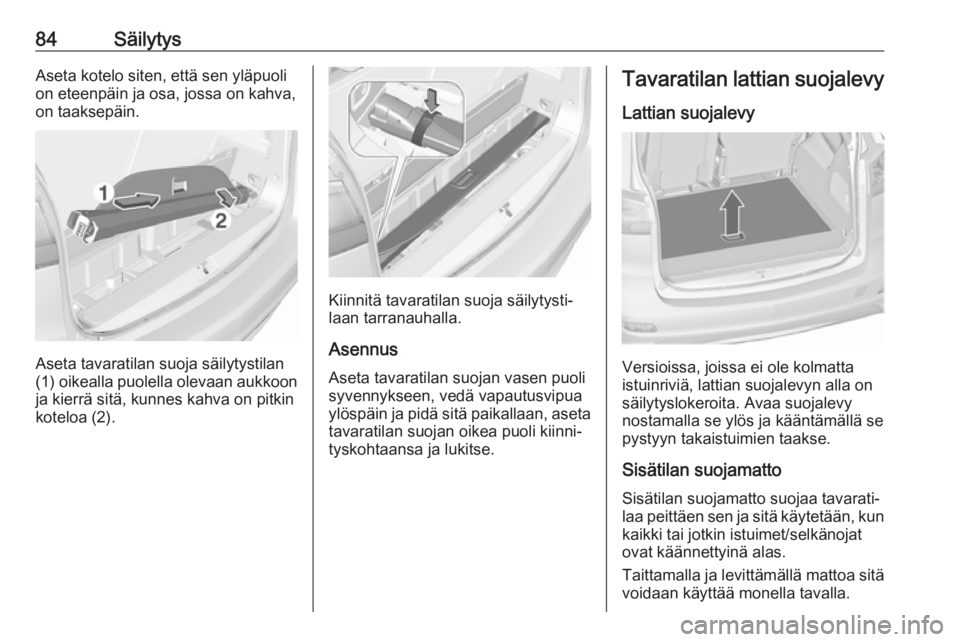

84SäilytysAseta kotelo siten, että sen yläpuoli
on eteenpäin ja osa, jossa on kahva,
on taaksepäin.
Aseta tavaratilan suoja säilytystilan
(1) oikealla puolella olevaan aukkoon ja kierrä sitä, kunnes kahva on pitkin
koteloa (2).
Kiinnitä tavaratilan suoja säilytysti‐
laan tarranauhalla.
Asennus Aseta tavaratilan suojan vasen puoli
syvennykseen, vedä vapautusvipua ylöspäin ja pidä sitä paikallaan, aseta
tavaratilan suojan oikea puoli kiinni‐
tyskohtaansa ja lukitse.
Tavaratilan lattian suojalevy
Lattian suojalevy
Versioissa, joissa ei ole kolmatta
istuinriviä, lattian suojalevyn alla on
säilytyslokeroita. Avaa suojalevy
nostamalla se ylös ja kääntämällä se
pystyyn takaistuimien taakse.
Sisätilan suojamatto Sisätilan suojamatto suojaa tavarati‐
laa peittäen sen ja sitä käytetään, kun kaikki tai jotkin istuimet/selkänojat
ovat käännettyinä alas.
Taittamalla ja levittämällä mattoa sitä
voidaan käyttää monella tavalla.

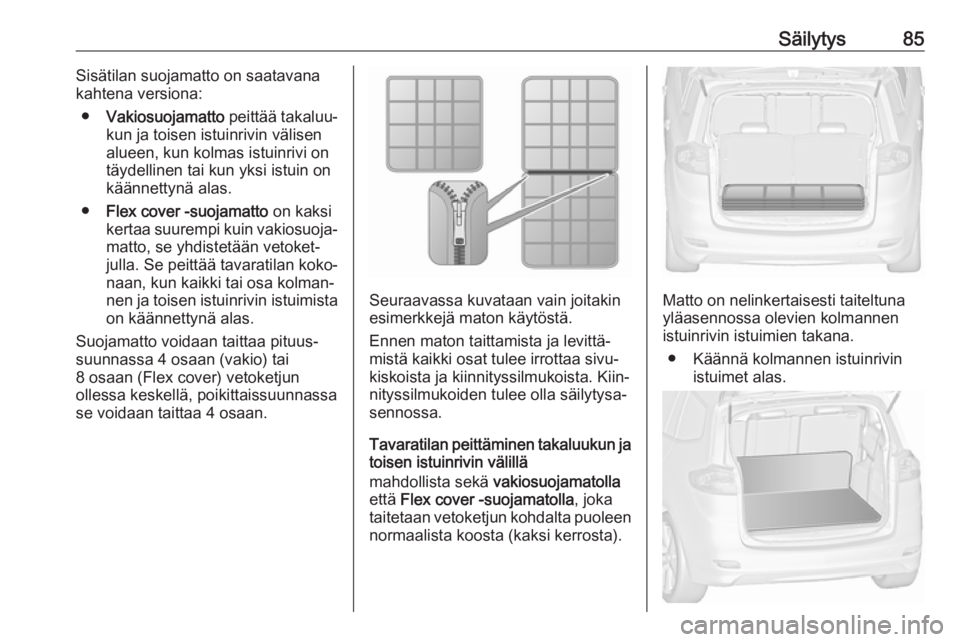

Säilytys85Sisätilan suojamatto on saatavana
kahtena versiona:
● Vakiosuojamatto peittää takaluu‐
kun ja toisen istuinrivin välisen
alueen, kun kolmas istuinrivi on
täydellinen tai kun yksi istuin on
käännettynä alas.
● Flex cover -suojamatto on kaksi
kertaa suurempi kuin vakiosuoja‐
matto, se yhdistetään vetoket‐
julla. Se peittää tavaratilan koko‐
naan, kun kaikki tai osa kolman‐
nen ja toisen istuinrivin istuimista on käännettynä alas.
Suojamatto voidaan taittaa pituus‐
suunnassa 4 osaan (vakio) tai 8 osaan (Flex cover) vetoketjun
ollessa keskellä, poikittaissuunnassa
se voidaan taittaa 4 osaan.
Seuraavassa kuvataan vain joitakin
esimerkkejä maton käytöstä.
Ennen maton taittamista ja levittä‐
mistä kaikki osat tulee irrottaa sivu‐
kiskoista ja kiinnityssilmukoista. Kiin‐
nityssilmukoiden tulee olla säilytysa‐
sennossa.
Tavaratilan peittäminen takaluukun ja toisen istuinrivin välillä
mahdollista sekä vakiosuojamatolla
että Flex cover -suojamatolla , joka
taitetaan vetoketjun kohdalta puoleen
normaalista koosta (kaksi kerrosta).Matto on nelinkertaisesti taiteltuna
yläasennossa olevien kolmannen
istuinrivin istuimien takana.
● Käännä kolmannen istuinrivin istuimet alas.

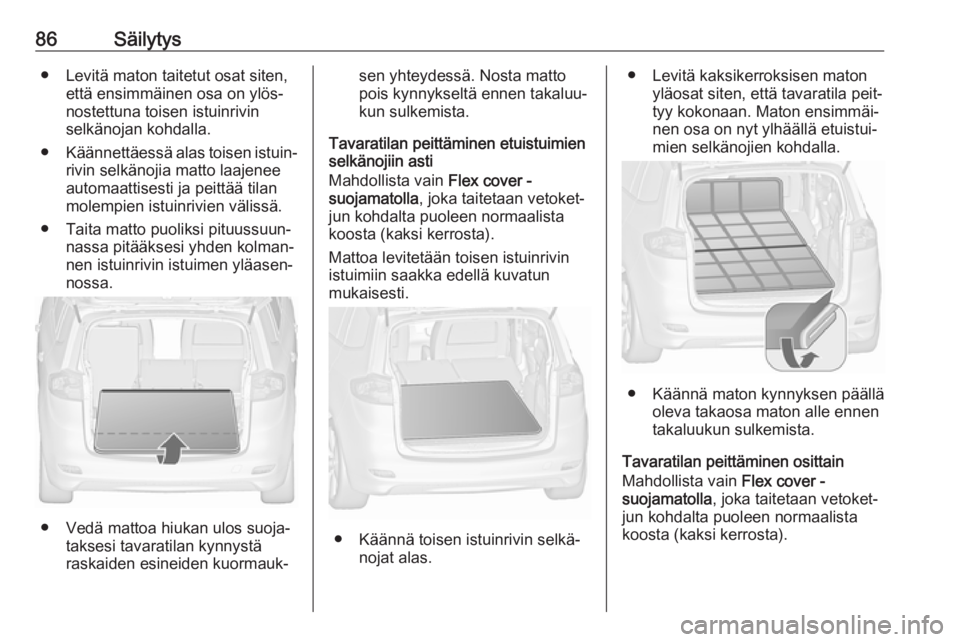

86Säilytys● Levitä maton taitetut osat siten,että ensimmäinen osa on ylös‐
nostettuna toisen istuinrivin
selkänojan kohdalla.
● Käännettäessä alas toisen istuin‐
rivin selkänojia matto laajenee
automaattisesti ja peittää tilan
molempien istuinrivien välissä.
● Taita matto puoliksi pituussuun‐ nassa pitääksesi yhden kolman‐
nen istuinrivin istuimen yläasen‐
nossa.
● Vedä mattoa hiukan ulos suoja‐ taksesi tavaratilan kynnystä
raskaiden esineiden kuormauk‐
sen yhteydessä. Nosta matto
pois kynnykseltä ennen takaluu‐
kun sulkemista.
Tavaratilan peittäminen etuistuimien
selkänojiin asti
Mahdollista vain Flex cover -
suojamatolla , joka taitetaan vetoket‐
jun kohdalta puoleen normaalista
koosta (kaksi kerrosta).
Mattoa levitetään toisen istuinrivin
istuimiin saakka edellä kuvatun
mukaisesti.
● Käännä toisen istuinrivin selkä‐ nojat alas.
● Levitä kaksikerroksisen maton yläosat siten, että tavaratila peit‐
tyy kokonaan. Maton ensimmäi‐
nen osa on nyt ylhäällä etuistui‐
mien selkänojien kohdalla.
● Käännä maton kynnyksen päällä oleva takaosa maton alle ennen
takaluukun sulkemista.
Tavaratilan peittäminen osittain
Mahdollista vain Flex cover -
suojamatolla , joka taitetaan vetoket‐
jun kohdalta puoleen normaalista
koosta (kaksi kerrosta).

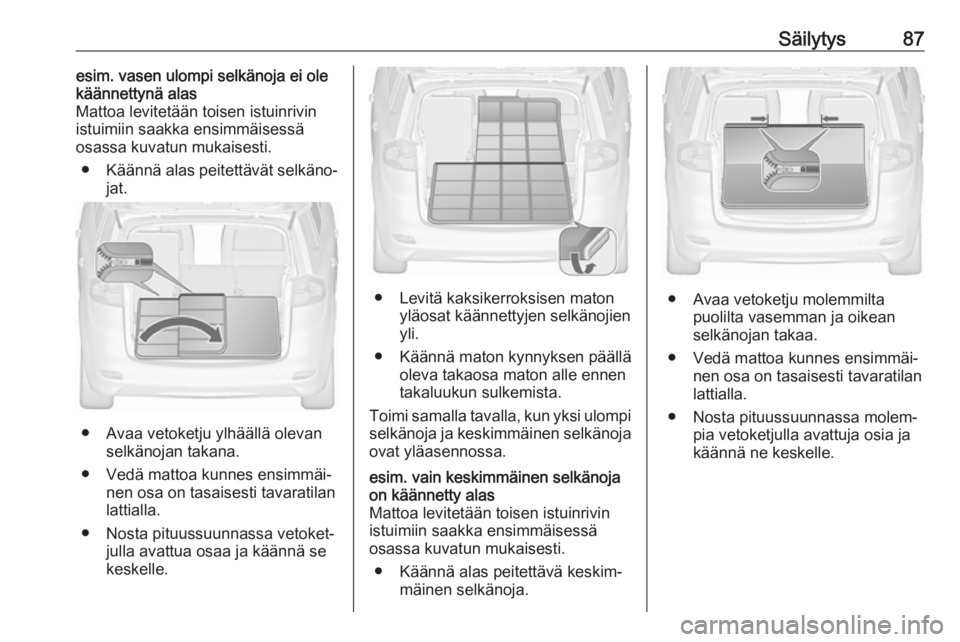

Säilytys87esim. vasen ulompi selkänoja ei ole
käännettynä alas
Mattoa levitetään toisen istuinrivin
istuimiin saakka ensimmäisessä
osassa kuvatun mukaisesti.
● Käännä alas peitettävät selkäno‐
jat.
● Avaa vetoketju ylhäällä olevan selkänojan takana.
● Vedä mattoa kunnes ensimmäi‐ nen osa on tasaisesti tavaratilan
lattialla.
● Nosta pituussuunnassa vetoket‐ julla avattua osaa ja käännä sekeskelle.
● Levitä kaksikerroksisen maton yläosat käännettyjen selkänojien
yli.
● Käännä maton kynnyksen päällä oleva takaosa maton alle ennen
takaluukun sulkemista.
Toimi samalla tavalla, kun yksi ulompi
selkänoja ja keskimmäinen selkänoja
ovat yläasennossa.
esim. vain keskimmäinen selkänoja
on käännetty alas
Mattoa levitetään toisen istuinrivin
istuimiin saakka ensimmäisessä
osassa kuvatun mukaisesti.
● Käännä alas peitettävä keskim‐ mäinen selkänoja.
● Avaa vetoketju molemmiltapuolilta vasemman ja oikean
selkänojan takaa.
● Vedä mattoa kunnes ensimmäi‐ nen osa on tasaisesti tavaratilan
lattialla.
● Nosta pituussuunnassa molem‐ pia vetoketjulla avattuja osia ja
käännä ne keskelle.

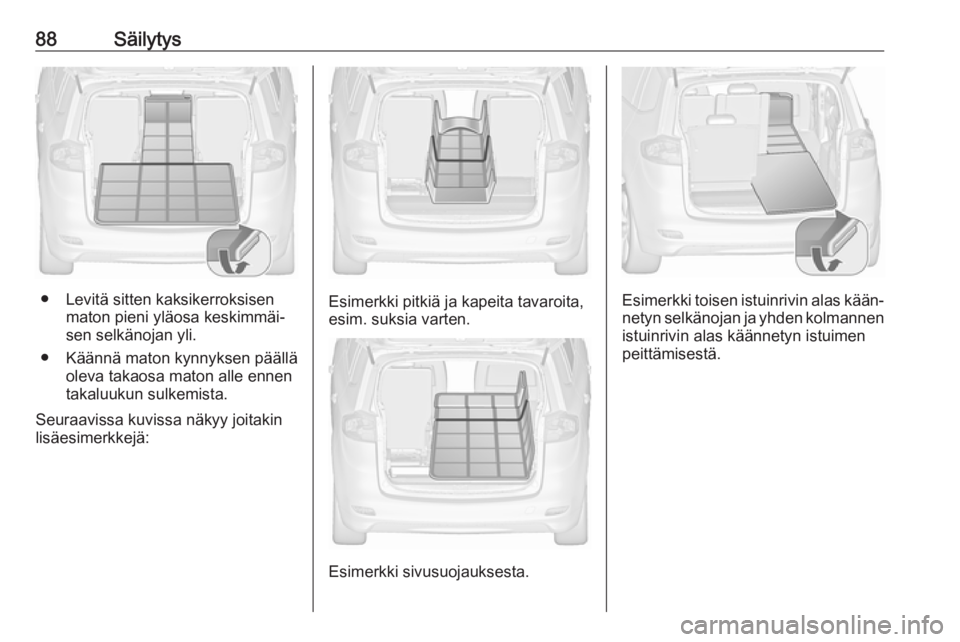

88Säilytys
● Levitä sitten kaksikerroksisenmaton pieni yläosa keskimmäi‐
sen selkänojan yli.
● Käännä maton kynnyksen päällä oleva takaosa maton alle ennen
takaluukun sulkemista.
Seuraavissa kuvissa näkyy joitakin
lisäesimerkkejä:Esimerkki pitkiä ja kapeita tavaroita, esim. suksia varten.
Esimerkki sivusuojauksesta.
Esimerkki toisen istuinrivin alas kään‐
netyn selkänojan ja yhden kolmannen istuinrivin alas käännetyn istuimen
peittämisestä.
