OPEL ZAFIRA C 2018 Ohjekirja (in Finnish)

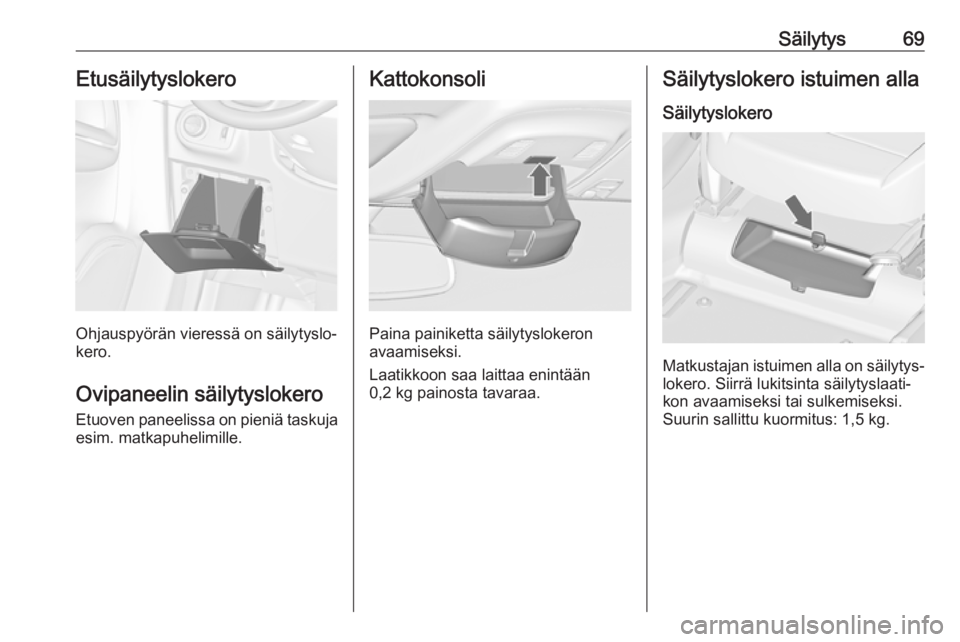

Säilytys69Etusäilytyslokero
Ohjauspyörän vieressä on säilytyslo‐
kero.
Ovipaneelin säilytyslokero
Etuoven paneelissa on pieniä taskuja
esim. matkapuhelimille.
Kattokonsoli
Paina painiketta säilytyslokeron
avaamiseksi.
Laatikkoon saa laittaa enintään
0,2 kg painosta tavaraa.
Säilytyslokero istuimen alla
Säilytyslokero
Matkustajan istuimen alla on säilytys‐lokero. Siirrä lukitsinta säilytyslaati‐
kon avaamiseksi tai sulkemiseksi.
Suurin sallittu kuormitus: 1,5 kg.

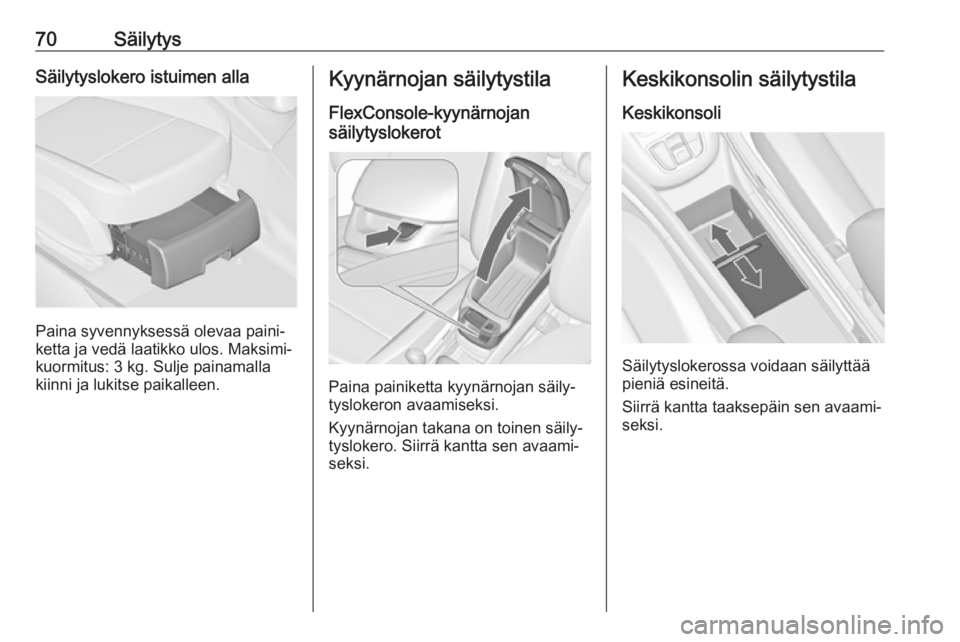

70SäilytysSäilytyslokero istuimen alla
Paina syvennyksessä olevaa paini‐
ketta ja vedä laatikko ulos. Maksimi‐
kuormitus: 3 kg. Sulje painamalla
kiinni ja lukitse paikalleen.
Kyynärnojan säilytystila
FlexConsole-kyynärnojan
säilytyslokerot
Paina painiketta kyynärnojan säily‐
tyslokeron avaamiseksi.
Kyynärnojan takana on toinen säily‐
tyslokero. Siirrä kantta sen avaami‐ seksi.
Keskikonsolin säilytystila
Keskikonsoli
Säilytyslokerossa voidaan säilyttää
pieniä esineitä.
Siirrä kantta taaksepäin sen avaami‐ seksi.

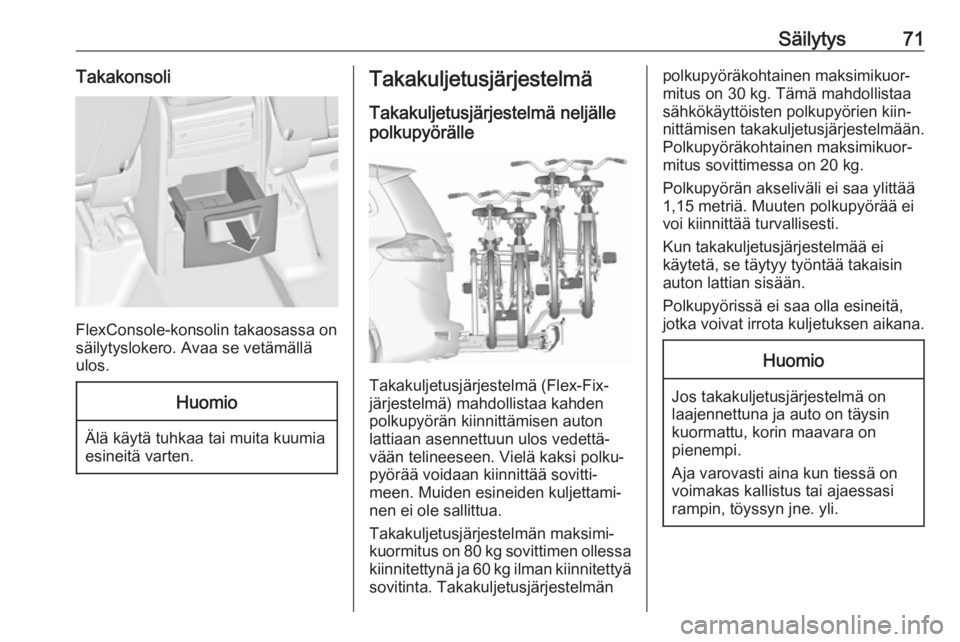

Säilytys71Takakonsoli
FlexConsole-konsolin takaosassa on
säilytyslokero. Avaa se vetämällä
ulos.
Huomio
Älä käytä tuhkaa tai muita kuumia
esineitä varten.
Takakuljetusjärjestelmä
Takakuljetusjärjestelmä neljälle
polkupyörälle
Takakuljetusjärjestelmä (Flex-Fix-
järjestelmä) mahdollistaa kahden polkupyörän kiinnittämisen auton
lattiaan asennettuun ulos vedettä‐
vään telineeseen. Vielä kaksi polku‐
pyörää voidaan kiinnittää sovitti‐
meen. Muiden esineiden kuljettami‐
nen ei ole sallittua.
Takakuljetusjärjestelmän maksimi‐
kuormitus on 80 kg sovittimen ollessa kiinnitettynä ja 60 kg ilman kiinnitettyä
sovitinta. Takakuljetusjärjestelmän
polkupyöräkohtainen maksimikuor‐
mitus on 30 kg. Tämä mahdollistaa
sähkökäyttöisten polkupyörien kiin‐
nittämisen takakuljetusjärjestelmään.
Polkupyöräkohtainen maksimikuor‐
mitus sovittimessa on 20 kg.
Polkupyörän akseliväli ei saa ylittää
1,15 metriä. Muuten polkupyörää ei
voi kiinnittää turvallisesti.
Kun takakuljetusjärjestelmää ei
käytetä, se täytyy työntää takaisin
auton lattian sisään.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksen aikana.Huomio
Jos takakuljetusjärjestelmä on
laajennettuna ja auto on täysin
kuormattu, korin maavara on
pienempi.
Aja varovasti aina kun tiessä on
voimakas kallistus tai ajaessasi
rampin, töyssyn jne. yli.

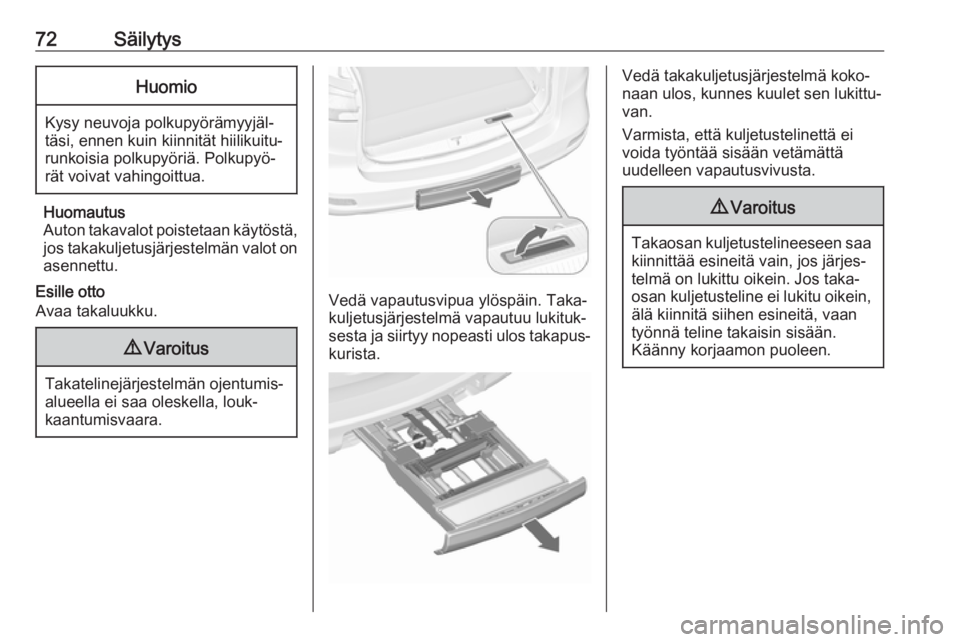

72SäilytysHuomio
Kysy neuvoja polkupyörämyyjäl‐
täsi, ennen kuin kiinnität hiilikuitu‐
runkoisia polkupyöriä. Polkupyö‐
rät voivat vahingoittua.
Huomautus
Auton takavalot poistetaan käytöstä,
jos takakuljetusjärjestelmän valot on
asennettu.
Esille otto
Avaa takaluukku.
9 Varoitus
Takatelinejärjestelmän ojentumis‐
alueella ei saa oleskella, louk‐
kaantumisvaara.
Vedä vapautusvipua ylöspäin. Taka‐
kuljetusjärjestelmä vapautuu lukituk‐
sesta ja siirtyy nopeasti ulos takapus‐ kurista.
Vedä takakuljetusjärjestelmä koko‐
naan ulos, kunnes kuulet sen lukittu‐
van.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä
uudelleen vapautusvivusta.9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.

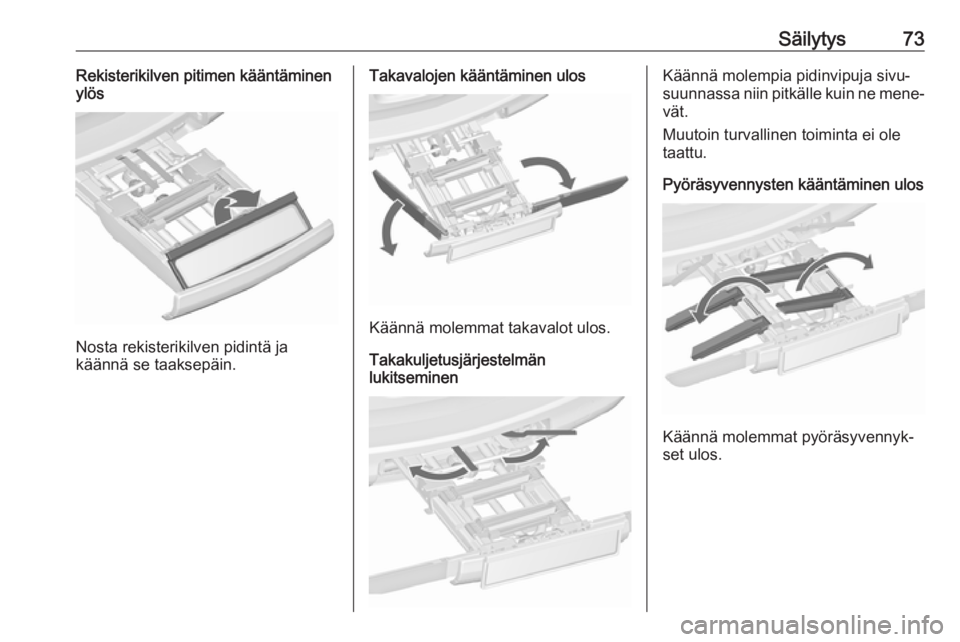

Säilytys73Rekisterikilven pitimen kääntäminen
ylös
Nosta rekisterikilven pidintä ja
käännä se taaksepäin.
Takavalojen kääntäminen ulos
Käännä molemmat takavalot ulos.
Takakuljetusjärjestelmän
lukitseminen
Käännä molempia pidinvipuja sivu‐
suunnassa niin pitkälle kuin ne mene‐ vät.
Muutoin turvallinen toiminta ei ole
taattu.
Pyöräsyvennysten kääntäminen ulos
Käännä molemmat pyöräsyvennyk‐
set ulos.

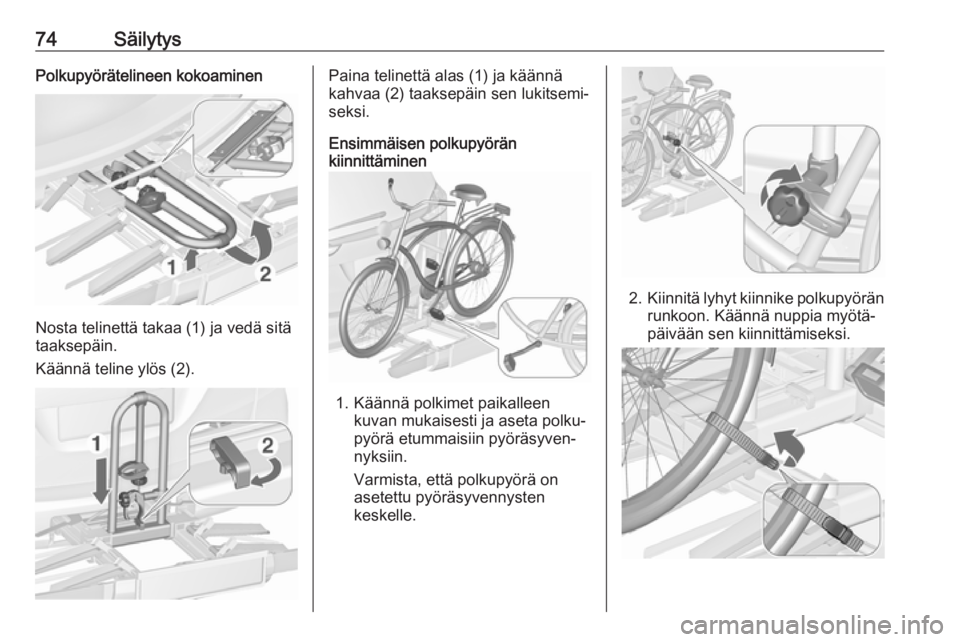

74SäilytysPolkupyörätelineen kokoaminen
Nosta telinettä takaa (1) ja vedä sitä
taaksepäin.
Käännä teline ylös (2).
Paina telinettä alas (1) ja käännä
kahvaa (2) taaksepäin sen lukitsemi‐
seksi.
Ensimmäisen polkupyörän
kiinnittäminen
1. Käännä polkimet paikalleen
kuvan mukaisesti ja aseta polku‐
pyörä etummaisiin pyöräsyven‐
nyksiin.
Varmista, että polkupyörä on
asetettu pyöräsyvennysten
keskelle.
2. Kiinnitä lyhyt kiinnike polkupyörän
runkoon. Käännä nuppia myötä‐ päivään sen kiinnittämiseksi.

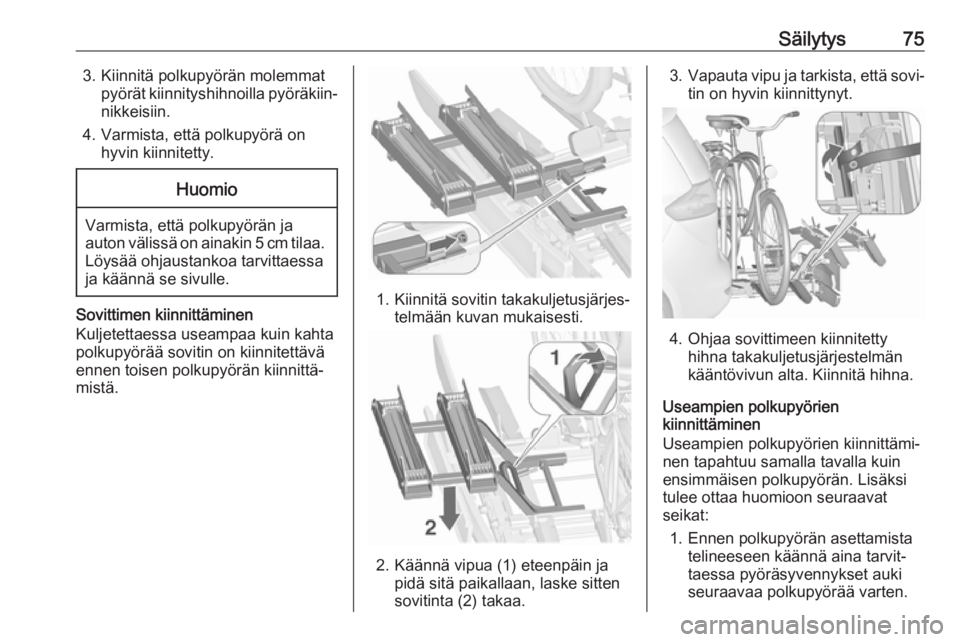

Säilytys753. Kiinnitä polkupyörän molemmatpyörät kiinnityshihnoilla pyöräkiin‐nikkeisiin.
4. Varmista, että polkupyörä on hyvin kiinnitetty.Huomio
Varmista, että polkupyörän jaauton välissä on ainakin 5 cm tilaa.
Löysää ohjaustankoa tarvittaessa
ja käännä se sivulle.
Sovittimen kiinnittäminen
Kuljetettaessa useampaa kuin kahta
polkupyörää sovitin on kiinnitettävä
ennen toisen polkupyörän kiinnittä‐
mistä.1. Kiinnitä sovitin takakuljetusjärjes‐ telmään kuvan mukaisesti.
2. Käännä vipua (1) eteenpäin japidä sitä paikallaan, laske sitten
sovitinta (2) takaa.
3. Vapauta vipu ja tarkista, että sovi‐
tin on hyvin kiinnittynyt.
4. Ohjaa sovittimeen kiinnitetty hihna takakuljetusjärjestelmän
kääntövivun alta. Kiinnitä hihna.
Useampien polkupyörien
kiinnittäminen
Useampien polkupyörien kiinnittämi‐
nen tapahtuu samalla tavalla kuin
ensimmäisen polkupyörän. Lisäksi
tulee ottaa huomioon seuraavat
seikat:
1. Ennen polkupyörän asettamista telineeseen käännä aina tarvit‐
taessa pyöräsyvennykset auki
seuraavaa polkupyörää varten.

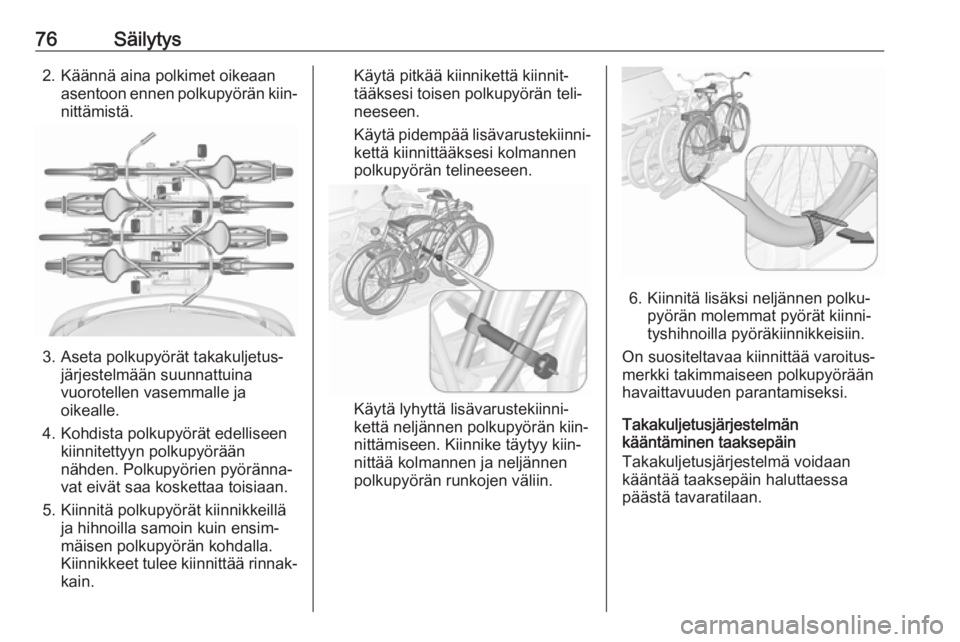

76Säilytys2. Käännä aina polkimet oikeaanasentoon ennen polkupyörän kiin‐nittämistä.
3. Aseta polkupyörät takakuljetus‐ järjestelmään suunnattuina
vuorotellen vasemmalle ja
oikealle.
4. Kohdista polkupyörät edelliseen kiinnitettyyn polkupyörään
nähden. Polkupyörien pyöränna‐
vat eivät saa koskettaa toisiaan.
5. Kiinnitä polkupyörät kiinnikkeillä ja hihnoilla samoin kuin ensim‐
mäisen polkupyörän kohdalla.
Kiinnikkeet tulee kiinnittää rinnak‐
kain.
Käytä pitkää kiinnikettä kiinnit‐
tääksesi toisen polkupyörän teli‐
neeseen.
Käytä pidempää lisävarustekiinni‐
kettä kiinnittääksesi kolmannen
polkupyörän telineeseen.
Käytä lyhyttä lisävarustekiinni‐
kettä neljännen polkupyörän kiin‐
nittämiseen. Kiinnike täytyy kiin‐
nittää kolmannen ja neljännen
polkupyörän runkojen väliin.
6. Kiinnitä lisäksi neljännen polku‐ pyörän molemmat pyörät kiinni‐
tyshihnoilla pyöräkiinnikkeisiin.
On suositeltavaa kiinnittää varoitus‐
merkki takimmaiseen polkupyörään
havaittavuuden parantamiseksi.
Takakuljetusjärjestelmän
kääntäminen taaksepäin
Takakuljetusjärjestelmä voidaan
kääntää taaksepäin haluttaessa
päästä tavaratilaan.

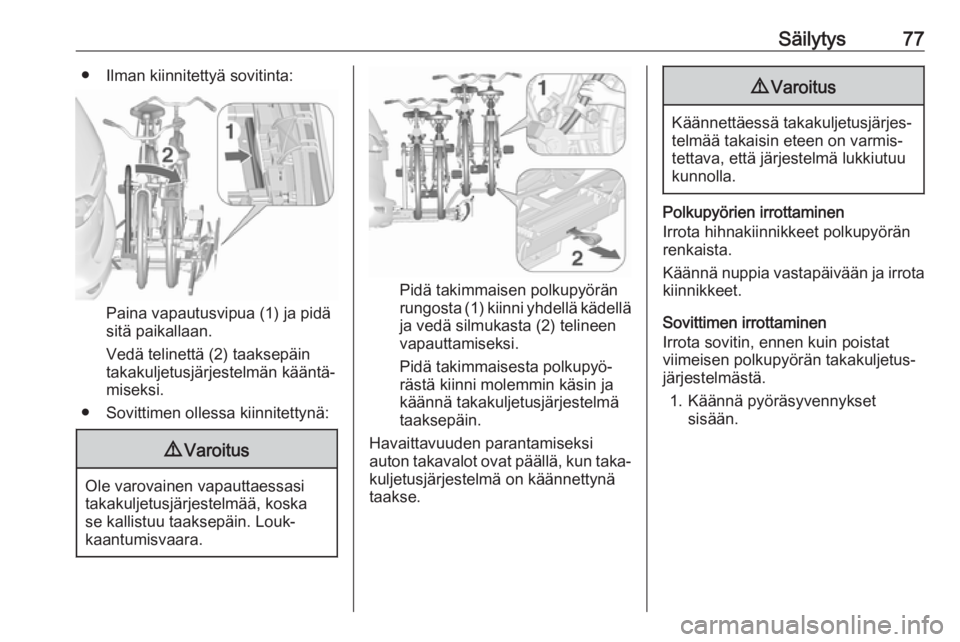

Säilytys77● Ilman kiinnitettyä sovitinta:
Paina vapautusvipua (1) ja pidä
sitä paikallaan.
Vedä telinettä (2) taaksepäin takakuljetusjärjestelmän kääntä‐
miseksi.
● Sovittimen ollessa kiinnitettynä:
9 Varoitus
Ole varovainen vapauttaessasi
takakuljetusjärjestelmää, koska
se kallistuu taaksepäin. Louk‐
kaantumisvaara.
Pidä takimmaisen polkupyörän rungosta (1) kiinni yhdellä kädellä
ja vedä silmukasta (2) telineen
vapauttamiseksi.
Pidä takimmaisesta polkupyö‐
rästä kiinni molemmin käsin ja
käännä takakuljetusjärjestelmä
taaksepäin.
Havaittavuuden parantamiseksi
auton takavalot ovat päällä, kun taka‐
kuljetusjärjestelmä on käännettynä
taakse.
9 Varoitus
Käännettäessä takakuljetusjärjes‐
telmää takaisin eteen on varmis‐ tettava, että järjestelmä lukkiutuu
kunnolla.
Polkupyörien irrottaminen
Irrota hihnakiinnikkeet polkupyörän
renkaista.
Käännä nuppia vastapäivään ja irrota kiinnikkeet.
Sovittimen irrottaminen
Irrota sovitin, ennen kuin poistat
viimeisen polkupyörän takakuljetus‐
järjestelmästä.
1. Käännä pyöräsyvennykset sisään.

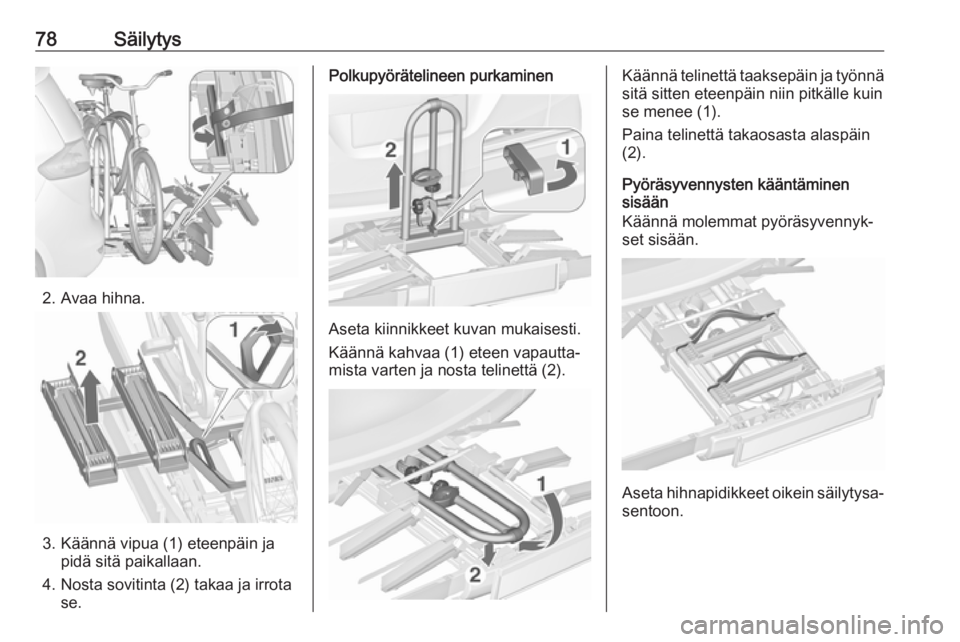

78Säilytys
2. Avaa hihna.
3. Käännä vipua (1) eteenpäin japidä sitä paikallaan.
4. Nosta sovitinta (2) takaa ja irrota se.
Polkupyörätelineen purkaminen
Aseta kiinnikkeet kuvan mukaisesti.
Käännä kahvaa (1) eteen vapautta‐
mista varten ja nosta telinettä (2).
Käännä telinettä taaksepäin ja työnnä
sitä sitten eteenpäin niin pitkälle kuin
se menee (1).
Paina telinettä takaosasta alaspäin
(2).
Pyöräsyvennysten kääntäminen
sisään
Käännä molemmat pyöräsyvennyk‐
set sisään.
Aseta hihnapidikkeet oikein säilytysa‐ sentoon.
