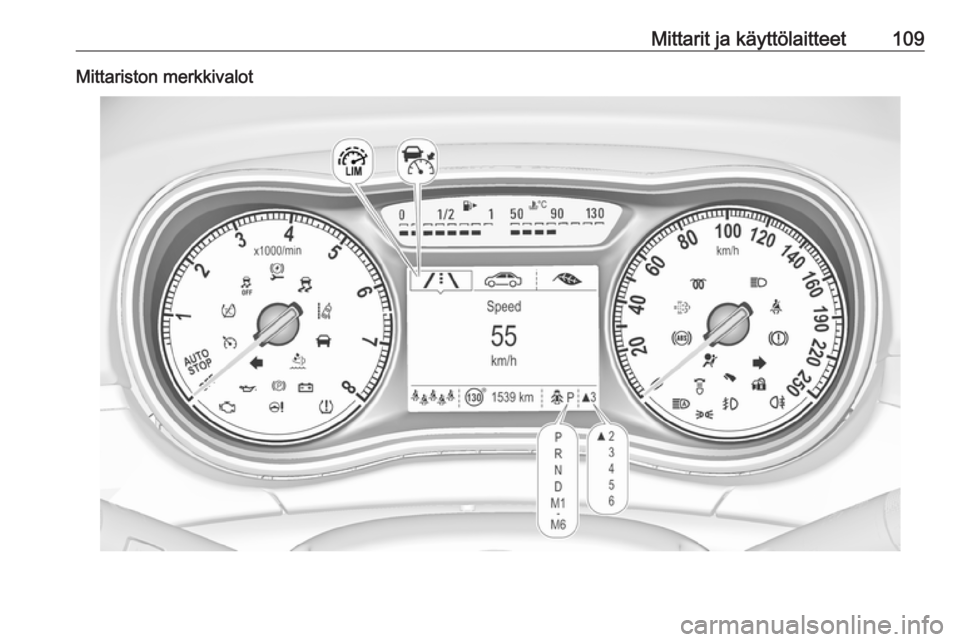

Mittarit ja käyttölaitteet109Mittariston merkkivalot

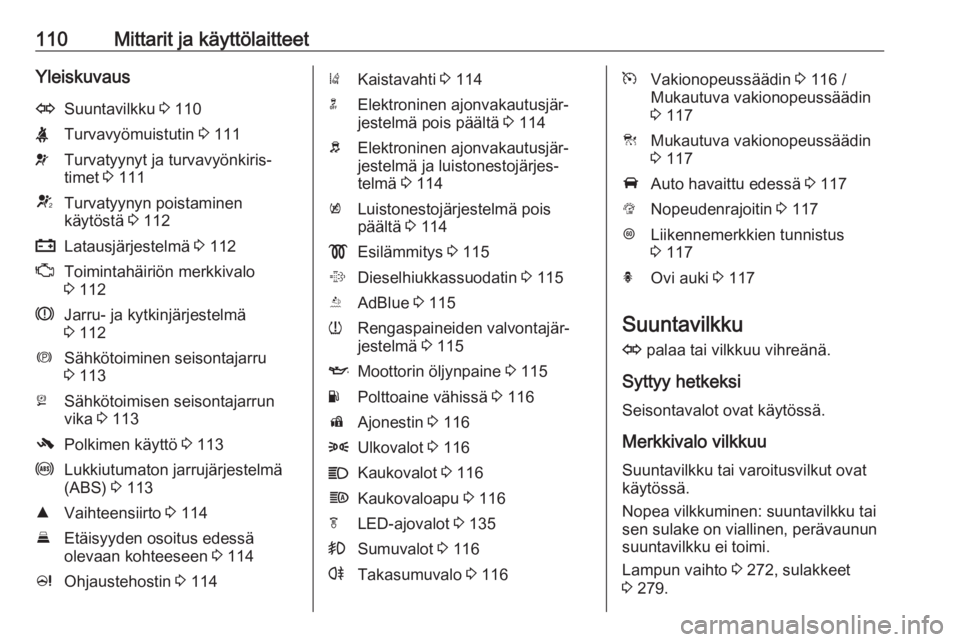

110Mittarit ja käyttölaitteetYleiskuvausOSuuntavilkku 3 110XTurvavyömuistutin 3 111vTurvatyynyt ja turvavyönkiris‐
timet 3 111VTurvatyynyn poistaminen
käytöstä 3 112pLatausjärjestelmä 3 112ZToimintahäiriön merkkivalo
3 112RJarru- ja kytkinjärjestelmä
3 112mSähkötoiminen seisontajarru
3 113jSähkötoimisen seisontajarrun
vika 3 113-Polkimen käyttö 3 113uLukkiutumaton jarrujärjestelmä
(ABS) 3 113RVaihteensiirto 3 114EEtäisyyden osoitus edessä
olevaan kohteeseen 3 114cOhjaustehostin 3 114)Kaistavahti 3 114nElektroninen ajonvakautusjär‐
jestelmä pois päältä 3 114bElektroninen ajonvakautusjär‐
jestelmä ja luistonestojärjes‐
telmä 3 114kLuistonestojärjestelmä pois
päältä 3 114!Esilämmitys 3 115%Dieselhiukkassuodatin 3 115YAdBlue 3 115wRengaspaineiden valvontajär‐
jestelmä 3 115IMoottorin öljynpaine 3 115YPolttoaine vähissä 3 116dAjonestin 3 1168Ulkovalot 3 116CKaukovalot 3 116fKaukovaloapu 3 116fLED-ajovalot 3 135>Sumuvalot 3 116rTakasumuvalo 3 116mVakionopeussäädin 3 116 /
Mukautuva vakionopeussäädin
3 117CMukautuva vakionopeussäädin
3 117AAuto havaittu edessä 3 117LNopeudenrajoitin 3 117LLiikennemerkkien tunnistus
3 117hOvi auki 3 117
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi
Seisontavalot ovat käytössä.
Merkkivalo vilkkuu Suuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 272, sulakkeet
3 279.

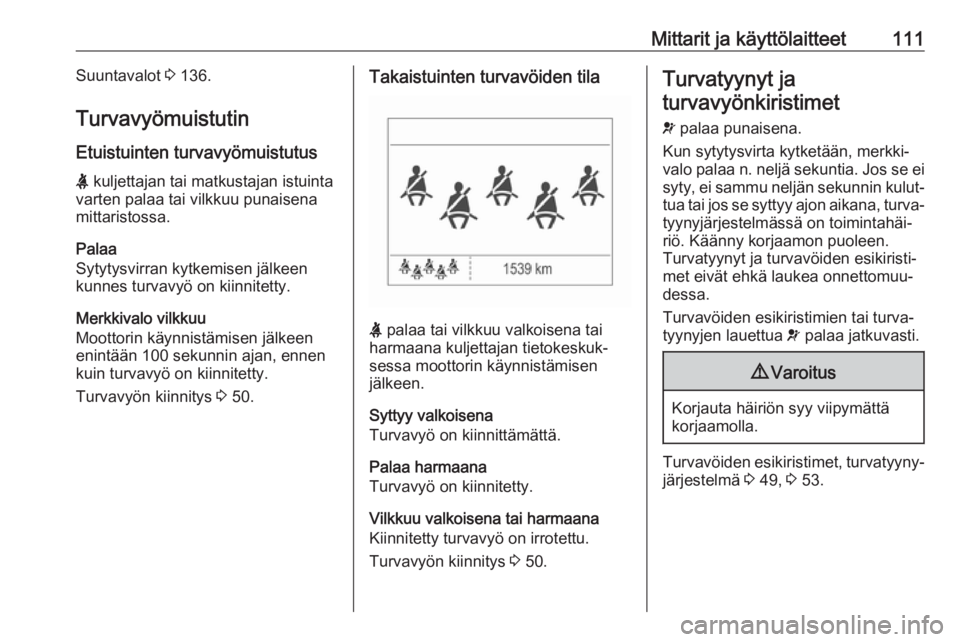

Mittarit ja käyttölaitteet111Suuntavalot 3 136.
Turvavyömuistutin
Etuistuinten turvavyömuistutus
X kuljettajan tai matkustajan istuinta
varten palaa tai vilkkuu punaisena
mittaristossa.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Turvavyön kiinnitys 3 50.Takaistuinten turvavöiden tila
X palaa tai vilkkuu valkoisena tai
harmaana kuljettajan tietokeskuk‐
sessa moottorin käynnistämisen
jälkeen.
Syttyy valkoisena
Turvavyö on kiinnittämättä.
Palaa harmaana
Turvavyö on kiinnitetty.
Vilkkuu valkoisena tai harmaana
Kiinnitetty turvavyö on irrotettu.
Turvavyön kiinnitys 3 50.
Turvatyynyt ja
turvavyönkiristimet
v palaa punaisena.
Kun sytytysvirta kytketään, merkki‐
valo palaa n. neljä sekuntia. Jos se ei
syty, ei sammu neljän sekunnin kulut‐ tua tai jos se syttyy ajon aikana, turva‐
tyynyjärjestelmässä on toimintahäi‐
riö. Käänny korjaamon puoleen.
Turvatyynyt ja turvavöiden esikiristi‐
met eivät ehkä laukea onnettomuu‐
dessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 49, 3 53.

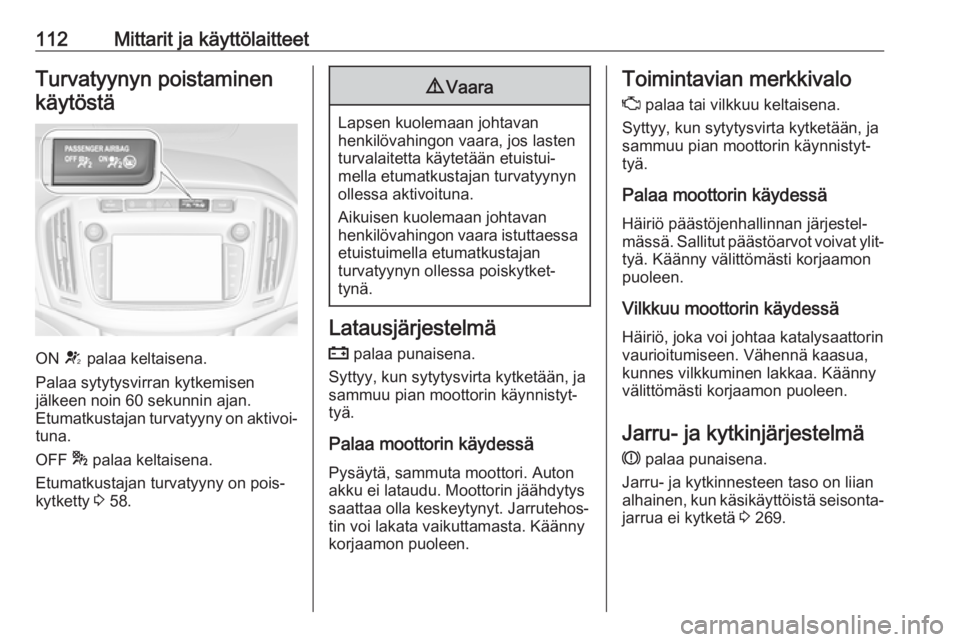

112Mittarit ja käyttölaitteetTurvatyynyn poistaminenkäytöstä
ON V palaa keltaisena.
Palaa sytytysvirran kytkemisen
jälkeen noin 60 sekunnin ajan.
Etumatkustajan turvatyyny on aktivoi‐
tuna.
OFF * palaa keltaisena.
Etumatkustajan turvatyyny on pois‐
kytketty 3 58.
9 Vaara
Lapsen kuolemaan johtavan
henkilövahingon vaara, jos lasten
turvalaitetta käytetään etuistui‐
mella etumatkustajan turvatyynyn
ollessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan
turvatyynyn ollessa poiskytket‐
tynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo
Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Jarru- ja kytkinjärjestelmä R palaa punaisena.
Jarru- ja kytkinnesteen taso on liian
alhainen, kun käsikäyttöistä seisonta‐
jarrua ei kytketä 3 269.

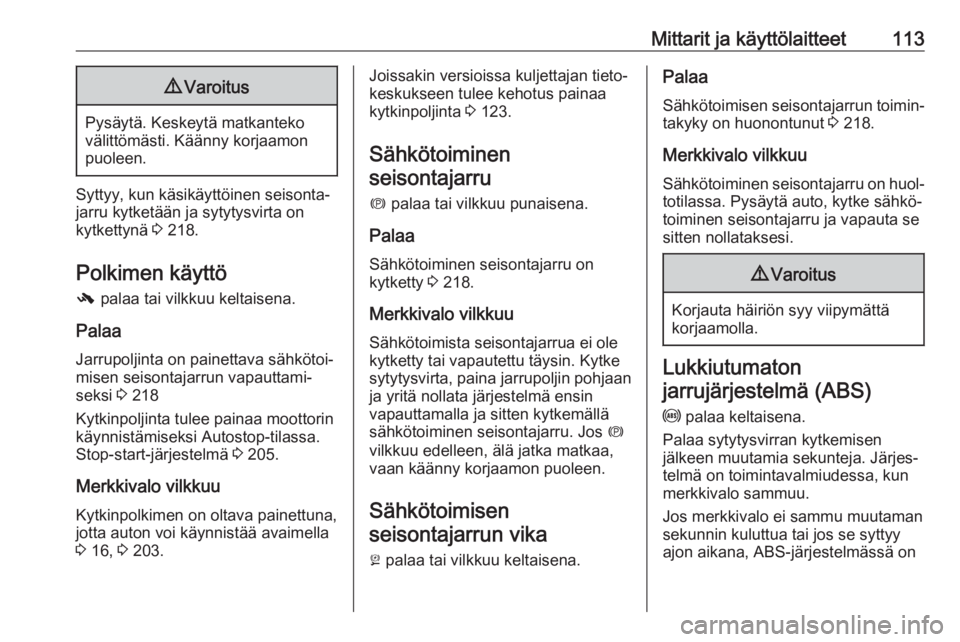

Mittarit ja käyttölaitteet1139Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Syttyy, kun käsikäyttöinen seisonta‐
jarru kytketään ja sytytysvirta on
kytkettynä 3 218.
Polkimen käyttö - palaa tai vilkkuu keltaisena.
Palaa Jarrupoljinta on painettava sähkötoi‐misen seisontajarrun vapauttami‐
seksi 3 218
Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi Autostop-tilassa.
Stop-start-järjestelmä 3 205.
Merkkivalo vilkkuu Kytkinpolkimen on oltava painettuna,
jotta auton voi käynnistää avaimella
3 16, 3 203.
Joissakin versioissa kuljettajan tieto‐
keskukseen tulee kehotus painaa
kytkinpoljinta 3 123.
Sähkötoiminen
seisontajarru
m palaa tai vilkkuu punaisena.
Palaa Sähkötoiminen seisontajarru on
kytketty 3 218.
Merkkivalo vilkkuu
Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Kytke
sytytysvirta, paina jarrupoljin pohjaan ja yritä nollata järjestelmä ensin
vapauttamalla ja sitten kytkemällä sähkötoiminen seisontajarru. Jos m
vilkkuu edelleen, älä jatka matkaa,
vaan käänny korjaamon puoleen.
Sähkötoimisen
seisontajarrun vika
j palaa tai vilkkuu keltaisena.Palaa
Sähkötoimisen seisontajarrun toimin‐ takyky on huonontunut 3 218.
Merkkivalo vilkkuu Sähkötoiminen seisontajarru on huol‐totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se
sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa sytytysvirran kytkemisen
jälkeen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se syttyy
ajon aikana, ABS-järjestelmässä on

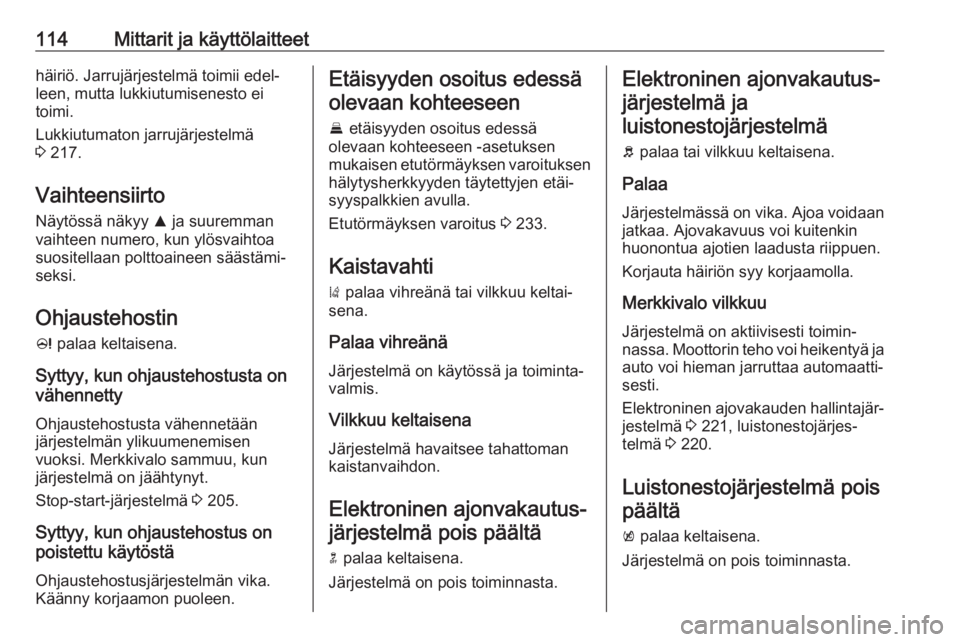

114Mittarit ja käyttölaitteethäiriö. Jarrujärjestelmä toimii edel‐
leen, mutta lukkiutumisenesto ei
toimi.
Lukkiutumaton jarrujärjestelmä
3 217.
Vaihteensiirto
Näytössä näkyy R ja suuremman
vaihteen numero, kun ylösvaihtoa
suositellaan polttoaineen säästämi‐
seksi.
Ohjaustehostin c palaa keltaisena.
Syttyy, kun ohjaustehostusta on
vähennetty
Ohjaustehostusta vähennetään
järjestelmän ylikuumenemisen
vuoksi. Merkkivalo sammuu, kun
järjestelmä on jäähtynyt.
Stop-start-järjestelmä 3 205.
Syttyy, kun ohjaustehostus on
poistettu käytöstä
Ohjaustehostusjärjestelmän vika.
Käänny korjaamon puoleen.Etäisyyden osoitus edessä
olevaan kohteeseen
E etäisyyden osoitus edessä
olevaan kohteeseen -asetuksen
mukaisen etutörmäyksen varoituksen hälytysherkkyyden täytettyjen etäi‐
syyspalkkien avulla.
Etutörmäyksen varoitus 3 233.
Kaistavahti ) palaa vihreänä tai vilkkuu keltai‐
sena.
Palaa vihreänä Järjestelmä on käytössä ja toiminta‐
valmis.
Vilkkuu keltaisena Järjestelmä havaitsee tahattoman
kaistanvaihdon.
Elektroninen ajonvakautus‐ järjestelmä pois päältä
n palaa keltaisena.
Järjestelmä on pois toiminnasta.Elektroninen ajonvakautus‐ järjestelmä ja
luistonestojärjestelmä
b palaa tai vilkkuu keltaisena.
Palaa Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.
Merkkivalo vilkkuu Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja
auto voi hieman jarruttaa automaatti‐
sesti.
Elektroninen ajovakauden hallintajär‐ jestelmä 3 221, luistonestojärjes‐
telmä 3 220.
Luistonestojärjestelmä pois päältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.

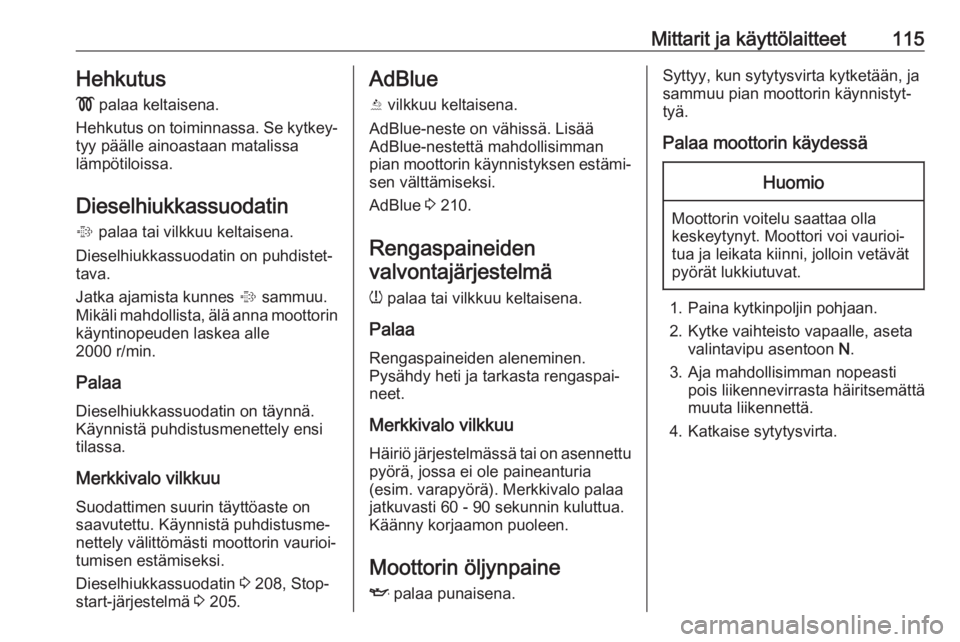

Mittarit ja käyttölaitteet115Hehkutus
! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐
tyy päälle ainoastaan matalissa
lämpötiloissa.
Dieselhiukkassuodatin
% palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐
tava.
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle
2000 r/min.
Palaa Dieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi
tilassa.
Merkkivalo vilkkuu Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 208, Stop-
start-järjestelmä 3 205.AdBlue
Y vilkkuu keltaisena.
AdBlue-neste on vähissä. Lisää
AdBlue-nestettä mahdollisimman pian moottorin käynnistyksen estämi‐ sen välttämiseksi.
AdBlue 3 210.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa
Rengaspaineiden aleneminen.
Pysähdy heti ja tarkasta rengaspai‐
neet.
Merkkivalo vilkkuu
Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua.
Käänny korjaamon puoleen.
Moottorin öljynpaine
I palaa punaisena.Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla
keskeytynyt. Moottori voi vaurioi‐
tua ja leikata kiinni, jolloin vetävät
pyörät lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.

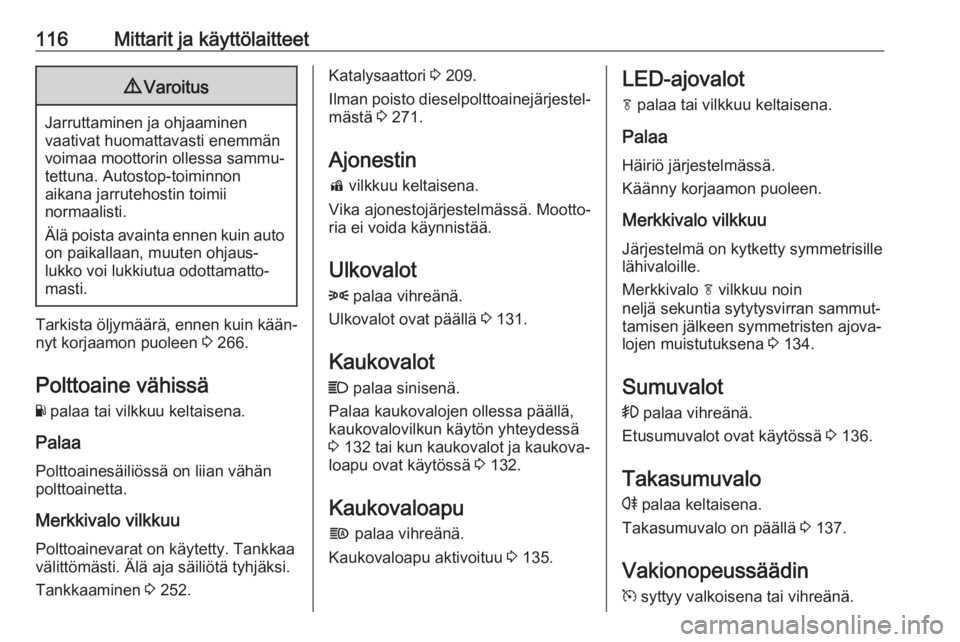

116Mittarit ja käyttölaitteet9Varoitus
Jarruttaminen ja ohjaaminen
vaativat huomattavasti enemmän voimaa moottorin ollessa sammu‐
tettuna. Autostop-toiminnon
aikana jarrutehostin toimii
normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 266.
Polttoaine vähissä
Y palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähän
polttoainetta.
Merkkivalo vilkkuuPolttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Tankkaaminen 3 252.
Katalysaattori 3 209.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 271.
Ajonestin
d vilkkuu keltaisena.
Vika ajonestojärjestelmässä. Mootto‐
ria ei voida käynnistää.
Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 131.
Kaukovalot
C palaa sinisenä.
Palaa kaukovalojen ollessa päällä,
kaukovalovilkun käytön yhteydessä
3 132 tai kun kaukovalot ja kaukova‐
loapu ovat käytössä 3 132.
Kaukovaloapu f palaa vihreänä.
Kaukovaloapu aktivoituu 3 135.LED-ajovalot
f palaa tai vilkkuu keltaisena.
Palaa Häiriö järjestelmässä.
Käänny korjaamon puoleen.
Merkkivalo vilkkuu Järjestelmä on kytketty symmetrisille
lähivaloille.
Merkkivalo f vilkkuu noin
neljä sekuntia sytytysvirran sammut‐
tamisen jälkeen symmetristen ajova‐
lojen muistutuksena 3 134.
Sumuvalot > palaa vihreänä.
Etusumuvalot ovat käytössä 3 136.
Takasumuvalo r palaa keltaisena.
Takasumuvalo on päällä 3 137.
Vakionopeussäädin m syttyy valkoisena tai vihreänä.

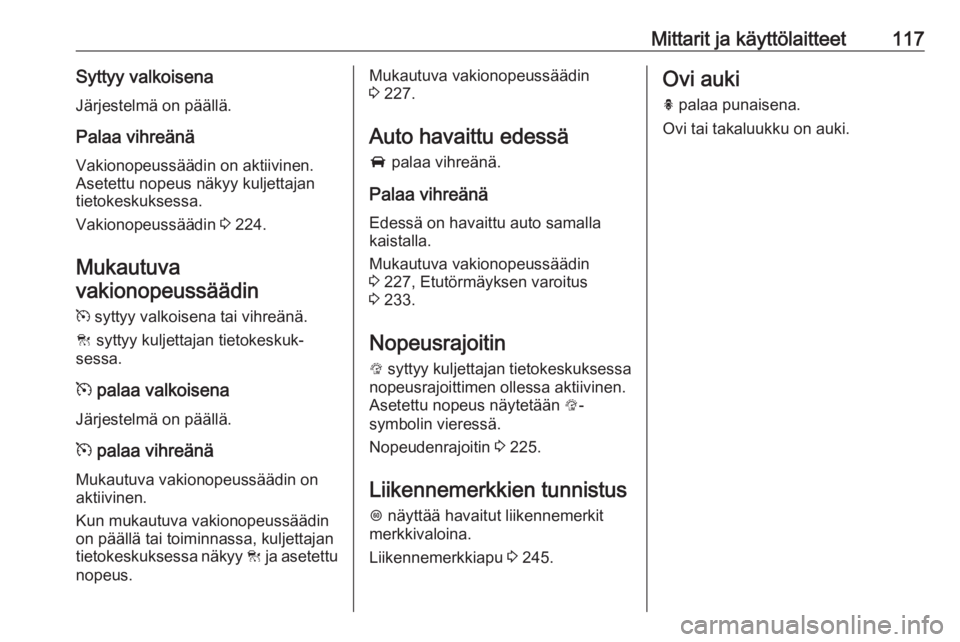

Mittarit ja käyttölaitteet117Syttyy valkoisenaJärjestelmä on päällä.
Palaa vihreänä
Vakionopeussäädin on aktiivinen.
Asetettu nopeus näkyy kuljettajan
tietokeskuksessa.
Vakionopeussäädin 3 224.
Mukautuva vakionopeussäädin
m syttyy valkoisena tai vihreänä.
C syttyy kuljettajan tietokeskuk‐
sessa.
m palaa valkoisena
Järjestelmä on päällä.
m palaa vihreänä
Mukautuva vakionopeussäädin on
aktiivinen.
Kun mukautuva vakionopeussäädin on päällä tai toiminnassa, kuljettajan
tietokeskuksessa näkyy C ja asetettu
nopeus.Mukautuva vakionopeussäädin
3 227.
Auto havaittu edessä
A palaa vihreänä.
Palaa vihreänä Edessä on havaittu auto samalla
kaistalla.
Mukautuva vakionopeussäädin
3 227, Etutörmäyksen varoitus
3 233.
Nopeusrajoitin L syttyy kuljettajan tietokeskuksessa
nopeusrajoittimen ollessa aktiivinen.
Asetettu nopeus näytetään L-
symbolin vieressä.
Nopeudenrajoitin 3 225.
Liikennemerkkien tunnistus
L näyttää havaitut liikennemerkit
merkkivaloina.
Liikennemerkkiapu 3 245.Ovi auki
h palaa punaisena.
Ovi tai takaluukku on auki.

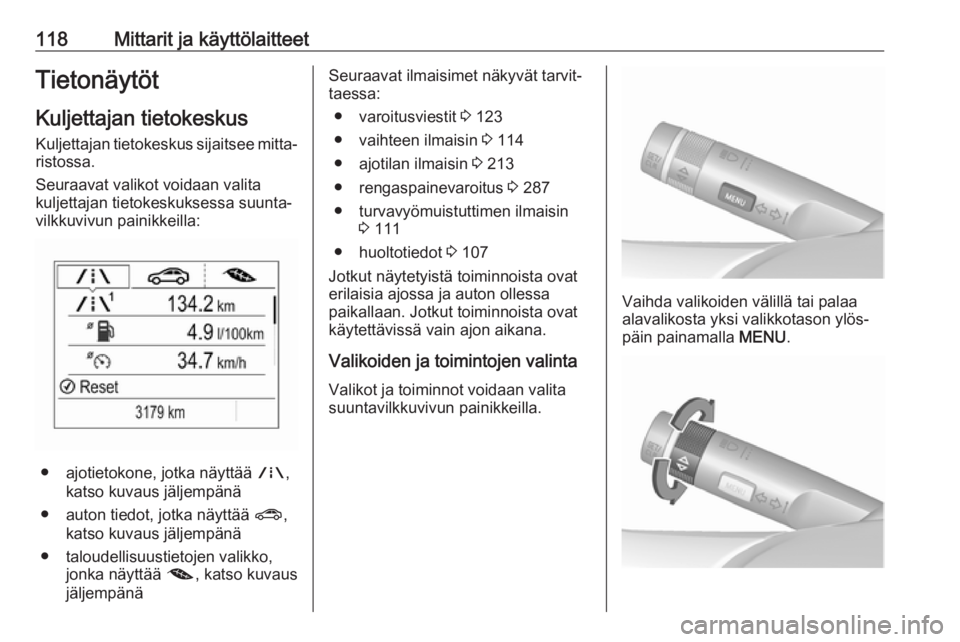

118Mittarit ja käyttölaitteetTietonäytöt
Kuljettajan tietokeskus Kuljettajan tietokeskus sijaitsee mitta‐ristossa.
Seuraavat valikot voidaan valita
kuljettajan tietokeskuksessa suunta‐
vilkkuvivun painikkeilla:
● ajotietokone, jotka näyttää ;,
katso kuvaus jäljempänä
● auton tiedot, jotka näyttää ?,
katso kuvaus jäljempänä
● taloudellisuustietojen valikko, jonka näyttää @, katso kuvaus
jäljempänä
Seuraavat ilmaisimet näkyvät tarvit‐
taessa:
● varoitusviestit 3 123
● vaihteen ilmaisin 3 114
● ajotilan ilmaisin 3 213
● rengaspainevaroitus 3 287
● turvavyömuistuttimen ilmaisin 3 111
● huoltotiedot 3 107
Jotkut näytetyistä toiminnoista ovat
erilaisia ajossa ja auton ollessa
paikallaan. Jotkut toiminnoista ovat
käytettävissä vain ajon aikana.
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Vaihda valikoiden välillä tai palaa
alavalikosta yksi valikkotason ylös‐
päin painamalla MENU.
