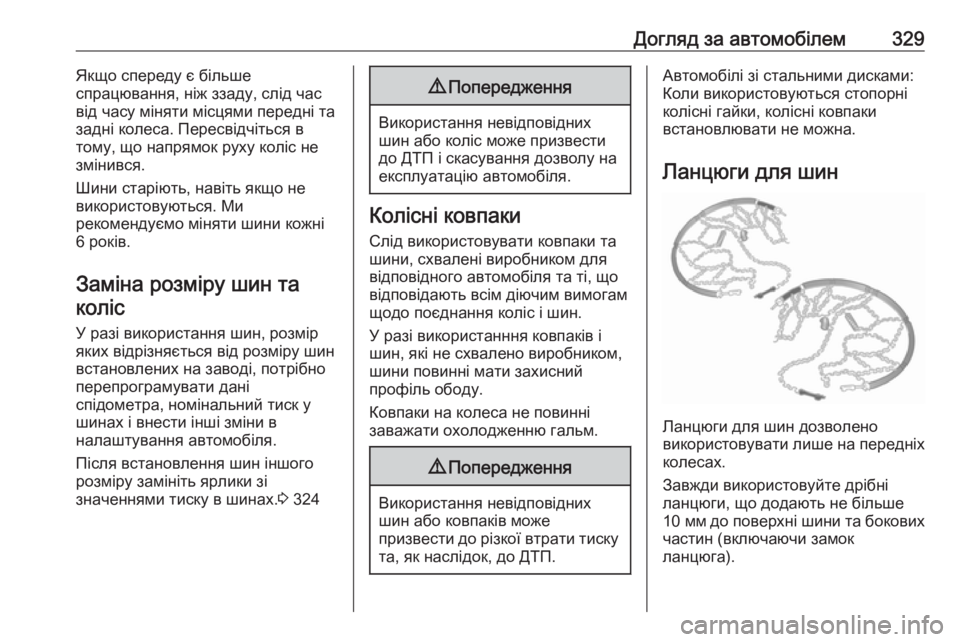

Догляд за автомобілем329Якщо спереду є більше
спрацювання, ніж ззаду, слід час
від часу міняти місцями передні та
задні колеса. Пересвідчіться в
тому, що напрямок руху коліс не
змінився.
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо міняти шини кожні
6 років.
Заміна розміру шин та коліс
У разі використання шин, розмір
яких відрізняється від розміру шин
встановлених на заводі, потрібно
перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після встановлення шин іншого
розміру замініть ярлики зі
значеннями тиску в шинах. 3 3249 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасування дозволу на
експлуатацію автомобіля.
Колісні ковпаки
Слід використовувати ковпаки та шини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.
9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Автомобілі зі стальними дисками:
Коли використовуються стопорні
колісні гайки, колісні ковпаки
встановлювати не можна.
Ланцюги для шин
Ланцюги для шин дозволено
використовувати лише на передніх
колесах.
Завжди використовуйте дрібні
ланцюги, що додають не більше
10 мм до поверхні шини та бокових
частин (включаючи замок
ланцюга).

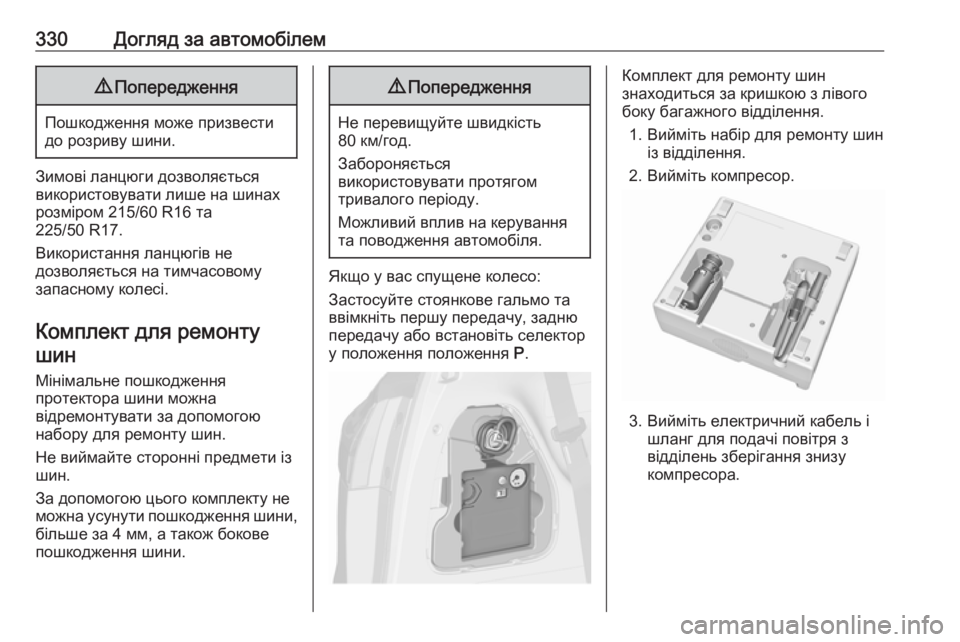

330Догляд за автомобілем9Попередження
Пошкодження може призвести
до розриву шини.
Зимові ланцюги дозволяється
використовувати лише на шинах
розміром 215/60 R16 та
225/50 R17.
Використання ланцюгів не
дозволяється на тимчасовому
запасному колесі.
Комплект для ремонту шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього комплекту не
можна усунути пошкодження шини,
більше за 4 мм, а також бокове
пошкодження шини.
9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поводження автомобіля.
Якщо у вас спущене колесо:
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню
передачу або встановіть селектор
у положення положення P.
Комплект для ремонту шин
знаходиться за кришкою з лівого боку багажного відділення.
1. Вийміть набір для ремонту шин із відділення.
2. Вийміть компресор.
3. Вийміть електричний кабель і шланг для подачі повітря з
відділень зберігання знизу компресора.

Догляд за автомобілем331

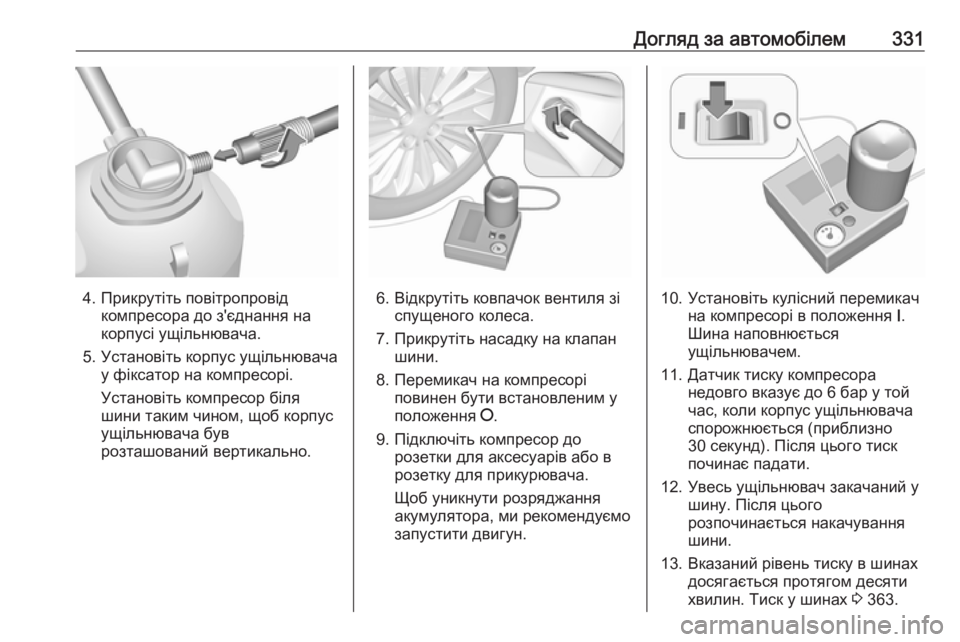

4. Прикрутіть повітропровідкомпресора до з'єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть насадку на клапан шини.
8. Перемикач на компресорі повинен бути встановленим у
положення J.
9. Підключіть компресор до розетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.10. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.
11. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
спорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
12. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
13. Вказаний рівень тиску в шинах досягається протягом десяти
хвилин. Тиск у шинах 3 363.

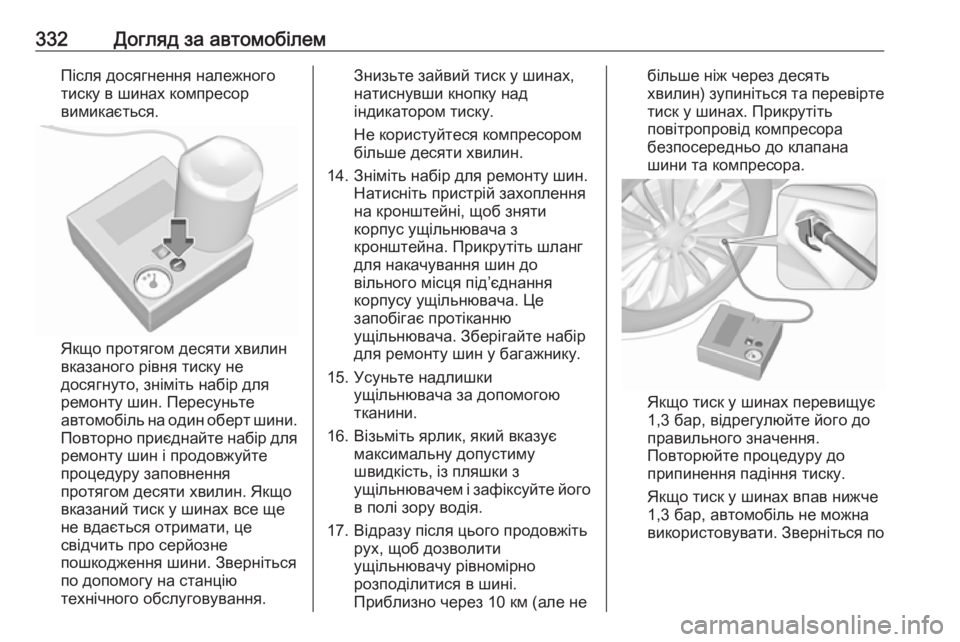

332Догляд за автомобілемПісля досягнення належного
тиску в шинах компресор
вимикається.
Якщо протягом десяти хвилин
вказаного рівня тиску не
досягнуто, зніміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини. Повторно приєднайте набір для
ремонту шин і продовжуйте
процедуру заповнення
протягом десяти хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу на станцію
технічного обслуговування.
Знизьте зайвий тиск у шинах,
натиснувши кнопку над
індикатором тиску.
Не користуйтеся компресором
більше десяти хвилин.
14. Зніміть набір для ремонту шин. Натисніть пристрій захоплення
на кронштейні, щоб зняти
корпус ущільнювача з
кронштейна. Прикрутіть шланг
для накачування шин до
вільного місця під’єднання корпусу ущільнювача. Це
запобігає протіканню
ущільнювача. Зберігайте набір
для ремонту шин у багажнику.
15. Усуньте надлишки ущільнювача за допомогою
тканини.
16. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
17. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно
розподілитися в шині.
Приблизно через 10 км (але небільше ніж через десять
хвилин) зупиніться та перевірте
тиск у шинах. Прикрутіть
повітропровід компресора
безпосередньо до клапана
шини та компресора.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться по

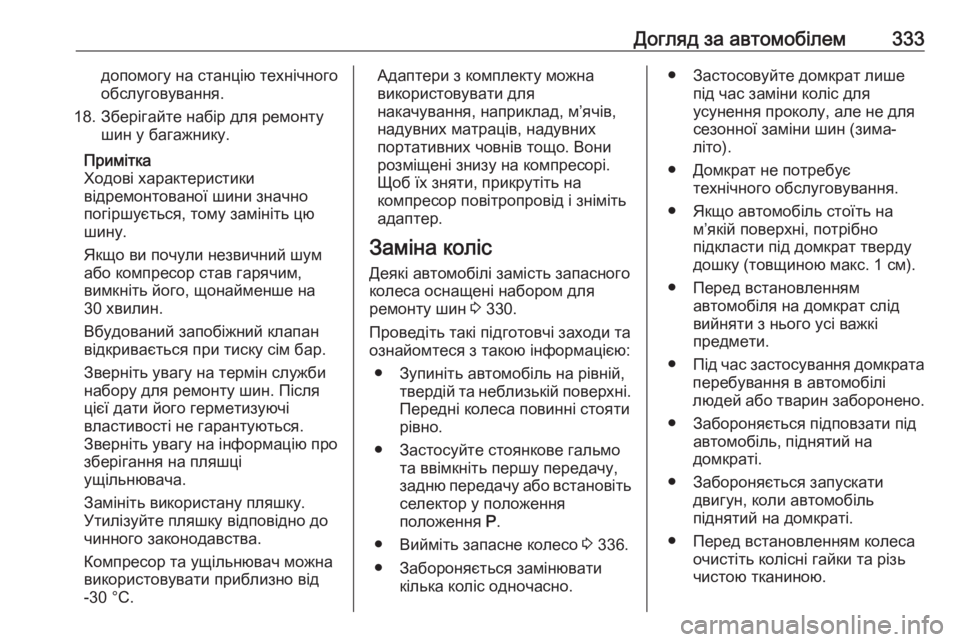

Догляд за автомобілем333допомогу на станцію технічного
обслуговування.
18. Зберігайте набір для ремонту шин у багажнику.
Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на
30 хвилин.
Вбудований запобіжний клапан
відкривається при тиску сім бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.
Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати приблизно від
-30 °C.Адаптери з комплекту можна
використовувати для
накачування, наприклад, м’ячів,
надувних матраців, надувних
портативних човнів тощо. Вони
розміщені знизу на компресорі.
Щоб їх зняти, прикрутіть на
компресор повітропровід і зніміть
адаптер.
Заміна коліс Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 330.
Проведіть такі підготовчі заходи та ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неблизькій поверхні.
Передні колеса повинні стояти
рівно.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть селектор у положення
положення P.
● Вийміть запасне колесо 3 336.
● Забороняється замінювати кілька коліс одночасно.● Застосовуйте домкрат лише під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима-
літо).
● Домкрат не потребує технічного обслуговування.
● Якщо автомобіль стоїть на м’якій поверхні, потрібно
підкласти під домкрат тверду
дошку (товщиною макс. 1 см).
● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.

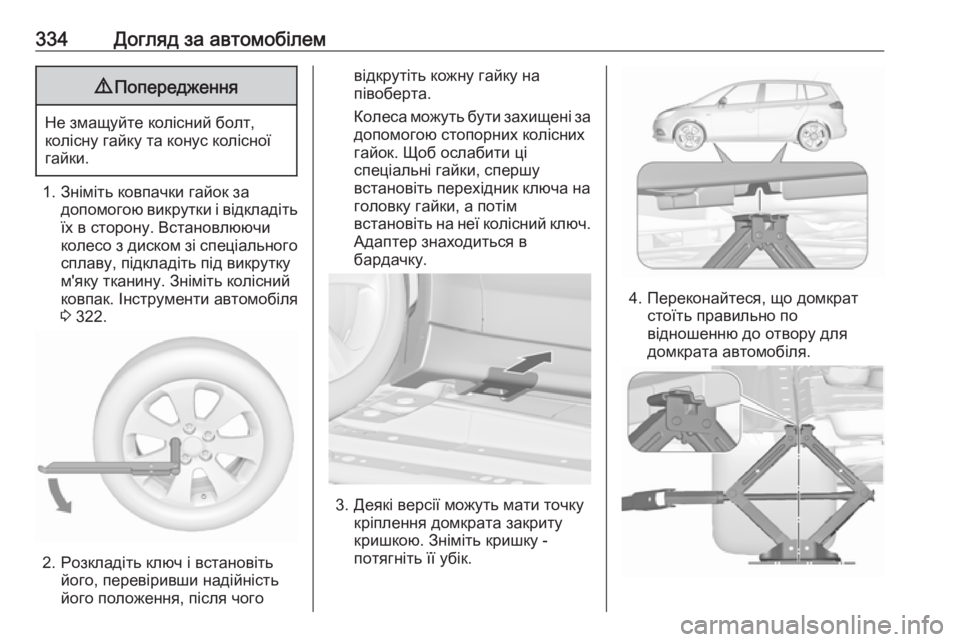

334Догляд за автомобілем9Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть ковпачки гайок за допомогою викрутки і відкладіть
їх в сторону. Встановлюючи
колесо з диском зі спеціального
сплаву, підкладіть під викрутку
м'яку тканину. Зніміть колісний
ковпак. Інструменти автомобіля
3 322.
2. Розкладіть ключ і встановіть
його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку на
півоберта.
Колеса можуть бути захищені за
допомогою стопорних колісних
гайок. Щоб ослабити ці
спеціальні гайки, спершу
встановіть перехідник ключа на
головку гайки, а потім
встановіть на неї колісний ключ. Адаптер знаходиться в
бардачку.
3. Деякі версії можуть мати точку кріплення домкрата закриту
кришкою. Зніміть кришку - потягніть її убік.
4. Переконайтеся, що домкрат стоїть правильно по
відношенню до отвору для
домкрата автомобіля.

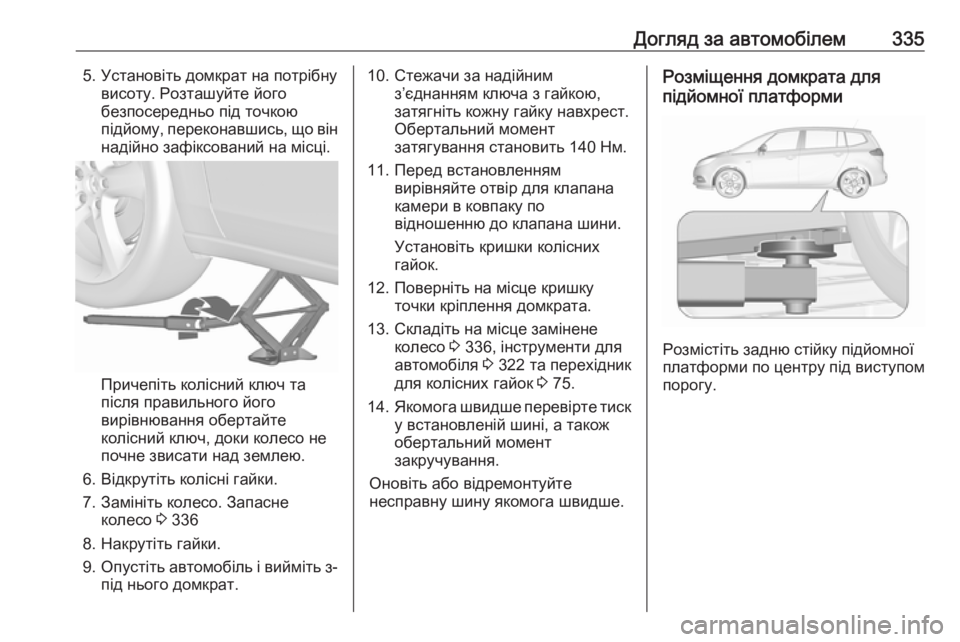

Догляд за автомобілем3355. Установіть домкрат на потрібнувисоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
6. Відкрутіть колісні гайки.
7. Замініть колесо. Запасне колесо 3 336
8. Накрутіть гайки.
9. Опустіть автомобіль і вийміть з-
під нього домкрат.
10. Стежачи за надійним з’єднанням ключа з гайкою,
затягніть кожну гайку навхрест.
Обертальний момент
затягування становить 140 Нм.
11. Перед встановленням вирівняйте отвір для клапана
камери в ковпаку по
відношенню до клапана шини.
Установіть кришки колісних
гайок.
12. Поверніть на місце кришку точки кріплення домкрата.
13. Складіть на місце замінене колесо 3 336, інструменти для
автомобіля 3 322 та перехідник
для колісних гайок 3 75.
14. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.Розміщення домкрата для
підйомної платформи
Розмістіть задню стійку підйомної
платформи по центру під виступом порогу.

336Догляд за автомобілем

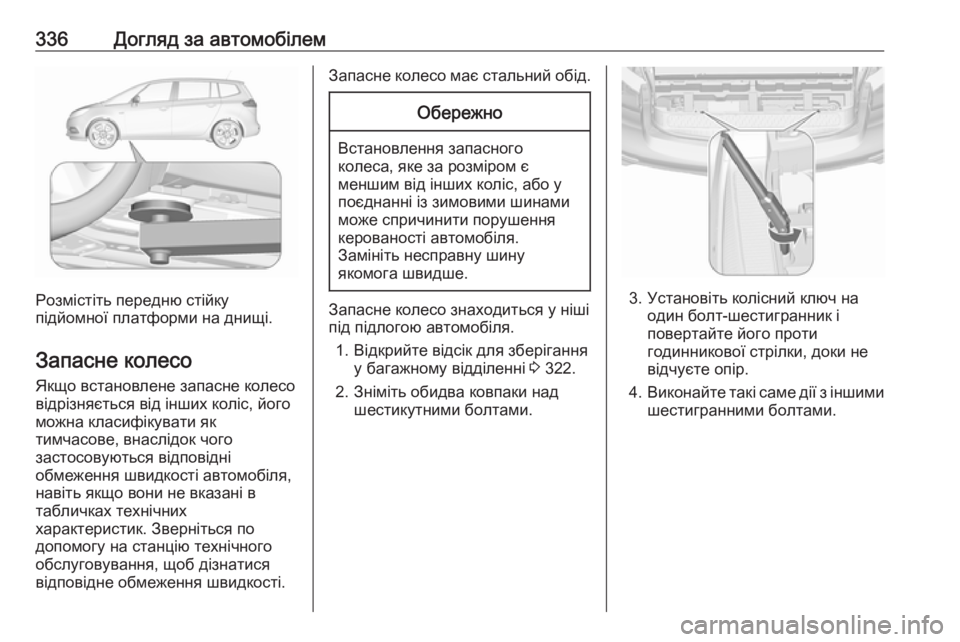

Розмістіть передню стійку
підйомної платформи на днищі.
Запасне колесо Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані в
табличках технічних
характеристик. Зверніться по
допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.
Запасне колесо має стальний обід.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Запасне колесо знаходиться у ніші
під підлогою автомобіля.
1. Відкрийте відсік для зберігання у багажному відділенні 3 322.
2. Зніміть обидва ковпаки над шестикутними болтами.3. Установіть колісний ключ наодин болт-шестигранник і
повертайте його проти
годинникової стрілки, доки не
відчуєте опір.
4. Виконайте такі саме дії з іншими
шестигранними болтами.

Догляд за автомобілем337

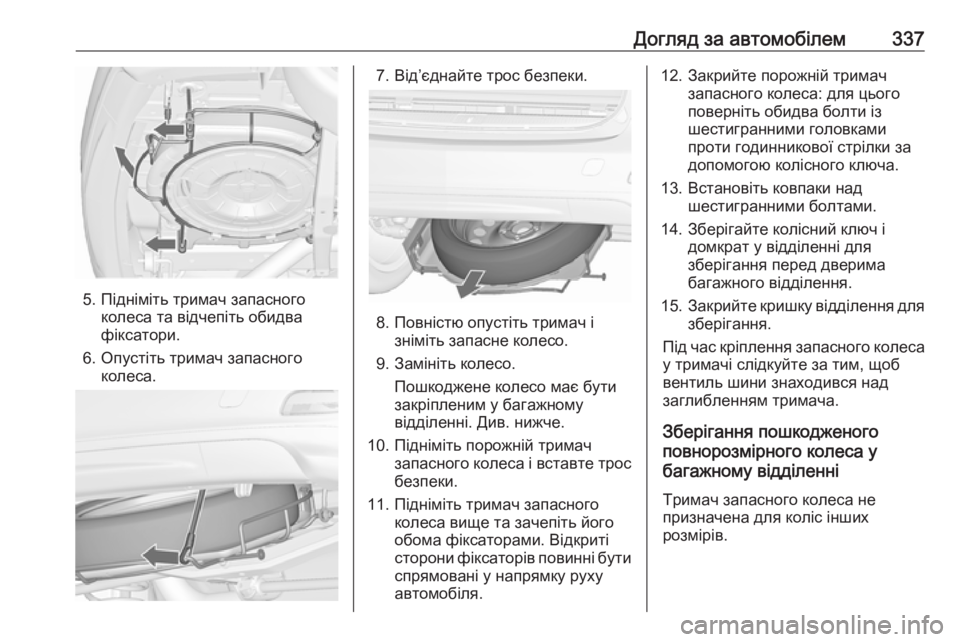

5. Підніміть тримач запасногоколеса та відчепіть обидва
фіксатори.
6. Опустіть тримач запасного колеса.
7. Від’єднайте трос безпеки.
8. Повністю опустіть тримач ізніміть запасне колесо.
9. Замініть колесо. Пошкоджене колесо має бути
закріпленим у багажному
відділенні. Див. нижче.
10. Підніміть порожній тримач запасного колеса і вставте тросбезпеки.
11. Підніміть тримач запасного колеса вище та зачепіть його
обома фіксаторами. Відкриті
сторони фіксаторів повинні бути
спрямовані у напрямку руху
автомобіля.
12. Закрийте порожній тримач запасного колеса: для цього
поверніть обидва болти із
шестигранними головками
проти годинникової стрілки за
допомогою колісного ключа.
13. Встановіть ковпаки над шестигранними болтами.
14. Зберігайте колісний ключ і домкрат у відділенні для
зберігання перед дверима
багажного відділення.
15. Закрийте кришку відділення для
зберігання.
Під час кріплення запасного колеса
у тримачі слідкуйте за тим, щоб
вентиль шини знаходився над
заглибленням тримача.
Зберігання пошкодженого
повнорозмірного колеса у
багажному відділенні
Тримач запасного колеса не
призначена для коліс інших
розмірів.

338Догляд за автомобілемПошкоджене колесо ширше за
запасне колесо і має зберігатися у
багажному відділенні та кріпитися
ременем. Інструменти автомобіля
3 322.
Сидіння третього ряду необхідно
скласти 3 88.
1. Розташуйте колесо під лівою стінкою багажного відділення.
2. Проведіть вільний кінецьременя через передній отвір на
лівій стінці.
3. Проведіть зачіпку ременя за провушину та потягніть, доки
ремінь надійно не зафіксується
в отворі.
4. Протягніть ремінь через спиці колеса, як показано на
малюнку.
5. Закріпіть гачок у лівому отворі. 6. Затягніть ремінь та зафіксуйте його в пряжці.
9 Небезпека
Коли в багажному відділенні
перевозиться пошкоджене
повнорозмірне колесо, під час
руху автомобіля спинки задніх
сидінь мають бути завжди
піднятими та складеними.
9 Попередження
Якщо домкрат, колесо чи інше
обладнання не закріплено в
багажному відділенні, вони
можуть стати причиною травм. У
випадку різкого гальмування чи
зіткнення незакріплене на місці
обладнання може травмувати
пасажирів.
Зберігайте домкрат та
інструменти тільки у відповідних
відділеннях і надійно їх
закріплюйте.
Пошкоджене колесо, покладене
у багажне відділення, слід
завжди закріплювати паском.
Тимчасове запасне колесо
Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
