OPEL ZAFIRA C 2018 Посібник з експлуатації (in Ukrainian)

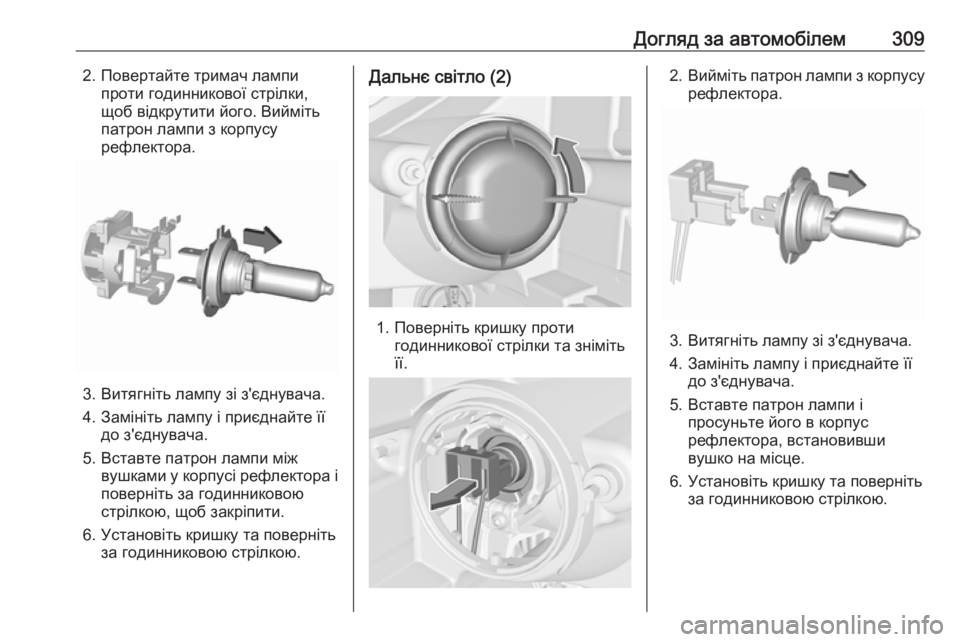

Догляд за автомобілем3092. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
патрон лампи з корпусу
рефлектора.
3. Витягніть лампу зі з'єднувача.
4. Замініть лампу і приєднайте її до з'єднувача.
5. Вставте патрон лампи між вушками у корпусі рефлектора іповерніть за годинниковою
стрілкою, щоб закріпити.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Дальнє світло (2)
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Вийміть патрон лампи з корпусу
рефлектора.
3. Витягніть лампу зі з'єднувача.
4. Замініть лампу і приєднайте її до з'єднувача.
5. Вставте патрон лампи і просуньте його в корпус
рефлектора, встановивши
вушко на місце.
6. Установіть кришку та поверніть за годинниковою стрілкою.

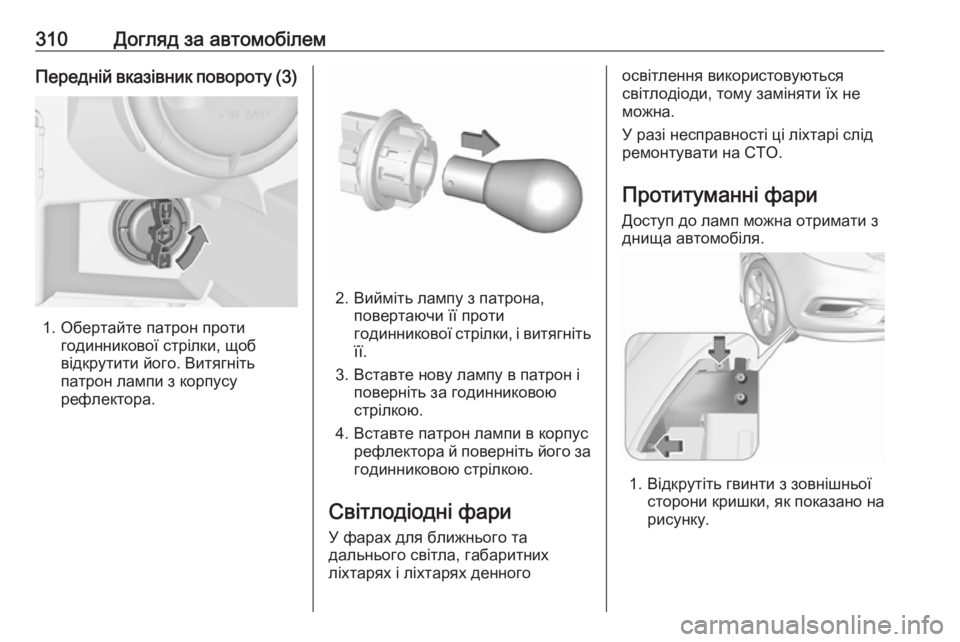

310Догляд за автомобілемПередній вказівник повороту (3)
1. Обертайте патрон протигодинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з корпусу
рефлектора.
2. Вийміть лампу з патрона, повертаючи її проти
годинникової стрілки, і витягніть її.
3. Вставте нову лампу в патрон і поверніть за годинниковою
стрілкою.
4. Вставте патрон лампи в корпус рефлектора й поверніть його за
годинниковою стрілкою.
Світлодіодні фари
У фарах для ближнього та
дальнього світла, габаритних
ліхтарях і ліхтарях денного
освітлення використовуються
світлодіоди, тому заміняти їх не
можна.
У разі несправності ці ліхтарі слід
ремонтувати на СТО.
Протитуманні фари
Доступ до ламп можна отримати з
днища автомобіля.
1. Відкрутіть гвинти з зовнішньої сторони кришки, як показано на
рисунку.

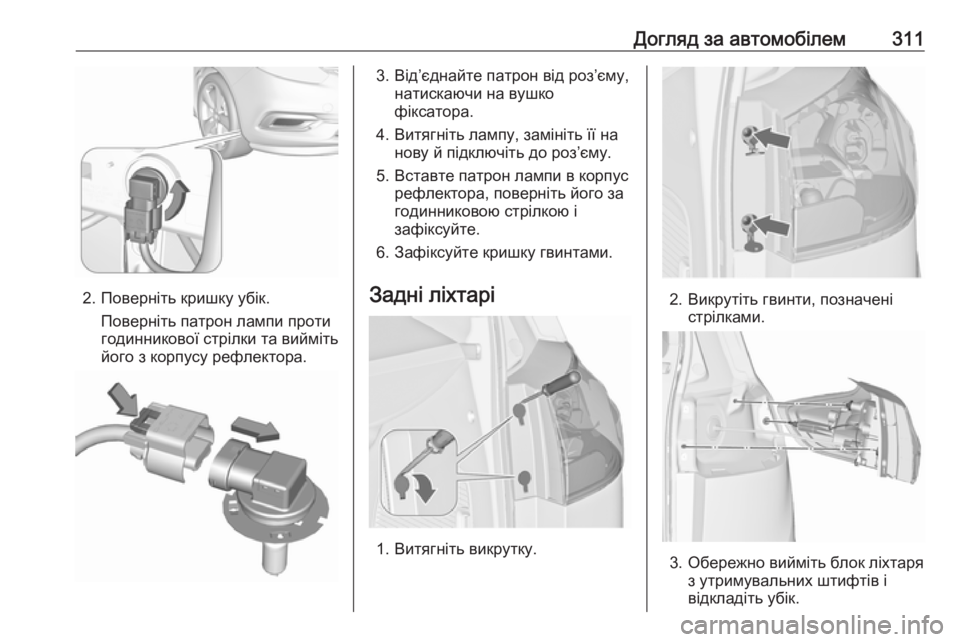

Догляд за автомобілем311
2. Поверніть кришку убік.Поверніть патрон лампи проти
годинникової стрілки та вийміть
його з корпусу рефлектора.
3. Від’єднайте патрон від роз’єму, натискаючи на вушкофіксатора.
4. Витягніть лампу, замініть її на нову й підключіть до роз’єму.
5. Вставте патрон лампи в корпус рефлектора, поверніть його за
годинниковою стрілкою і
зафіксуйте.
6. Зафіксуйте кришку гвинтами.
Задні ліхтарі
1. Витягніть викрутку.
2. Викрутіть гвинти, позначені стрілками.
3. Обережно вийміть блок ліхтаря з утримувальних штифтів і
відкладіть убік.

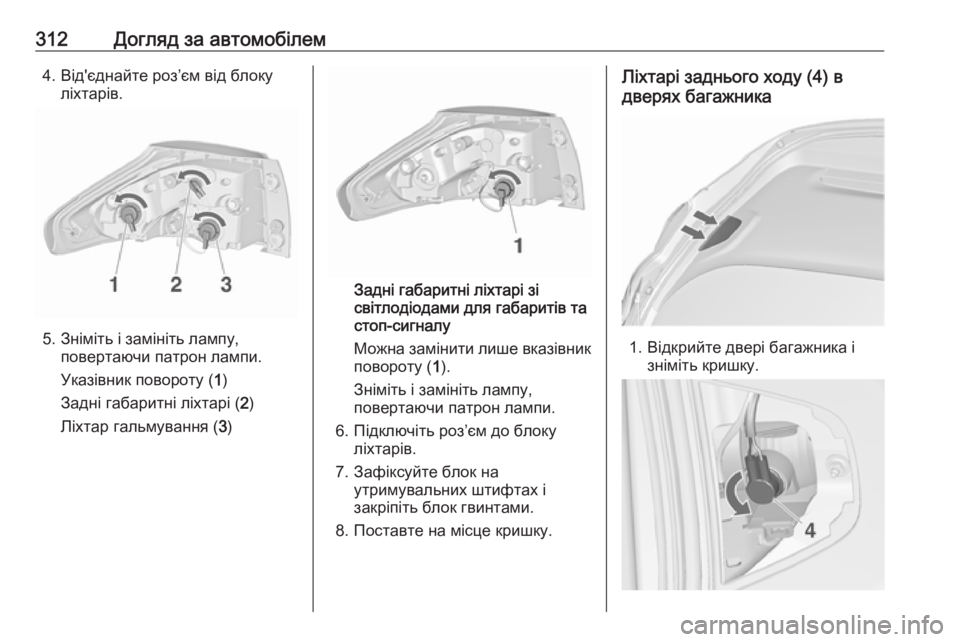

312Догляд за автомобілем4. Від'єднайте роз’єм від блокуліхтарів.
5. Зніміть і замініть лампу, повертаючи патрон лампи.
Указівник повороту ( 1)
Задні габаритні ліхтарі ( 2)
Ліхтар гальмування ( 3)
Задні габаритні ліхтарі зі
світлодіодами для габаритів та
стоп-сигналу
Можна замінити лише вказівник
повороту ( 1).
Зніміть і замініть лампу,
повертаючи патрон лампи.
6. Підключіть роз’єм до блоку ліхтарів.
7. Зафіксуйте блок на утримувальних штифтах і
закріпіть блок гвинтами.
8. Поставте на місце кришку.
Ліхтарі заднього ходу (4) в
дверях багажника
1. Відкрийте двері багажника і зніміть кришку.

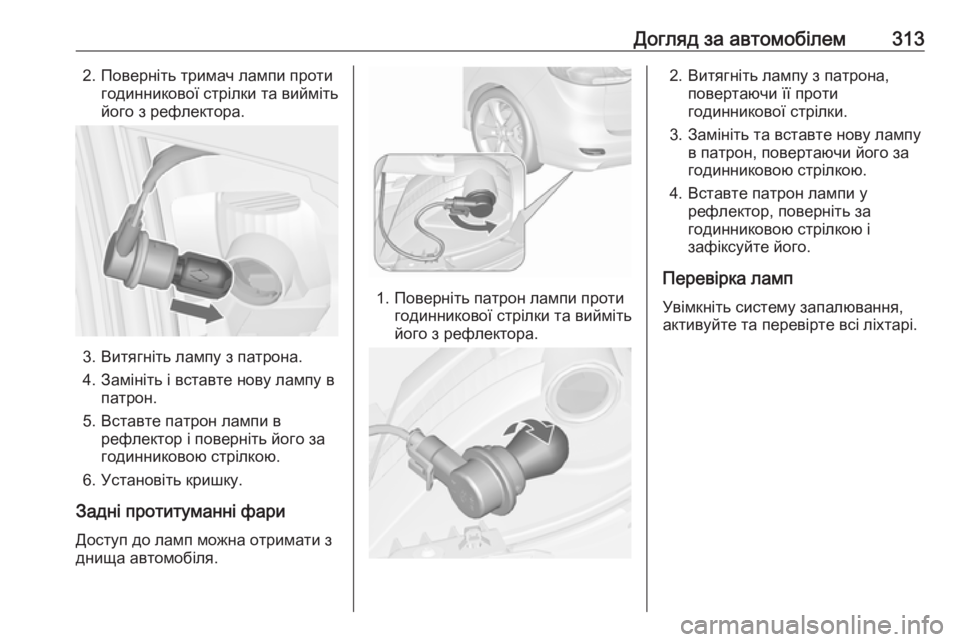

Догляд за автомобілем3132. Поверніть тримач лампи протигодинникової стрілки та вийміть
його з рефлектора.
3. Витягніть лампу з патрона.
4. Замініть і вставте нову лампу в патрон.
5. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
6. Установіть кришку.
Задні протитуманні фари Доступ до ламп можна отримати зднища автомобіля.
1. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з рефлектора.
2. Витягніть лампу з патрона, повертаючи її проти
годинникової стрілки.
3. Замініть та вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
4. Вставте патрон лампи у рефлектор, поверніть за
годинниковою стрілкою і
зафіксуйте його.
Перевірка ламп Увімкніть систему запалювання,
активуйте та перевірте всі ліхтарі.

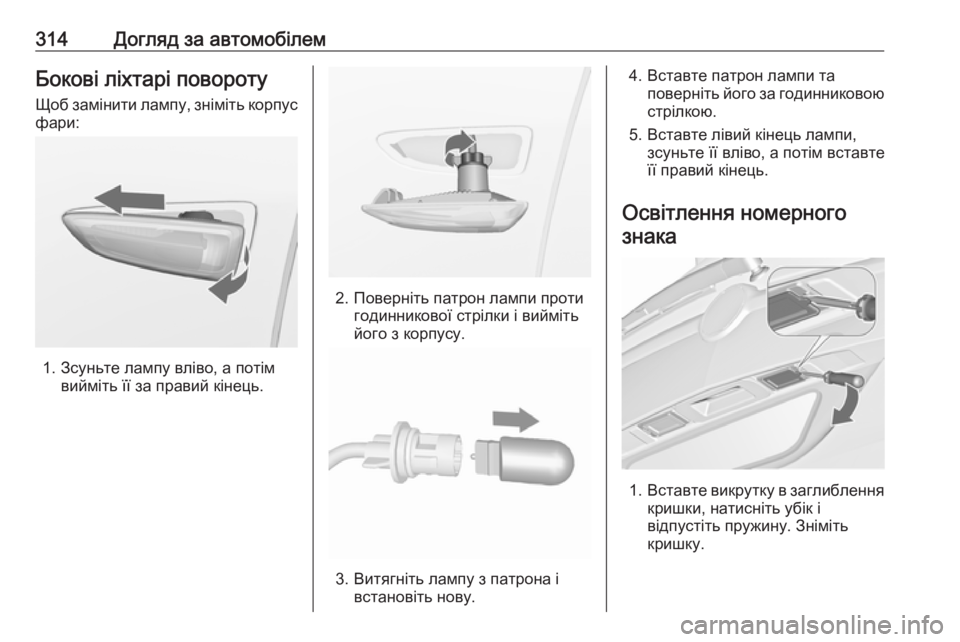

314Догляд за автомобілемБокові ліхтарі поворотуЩоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину. Зніміть
кришку.

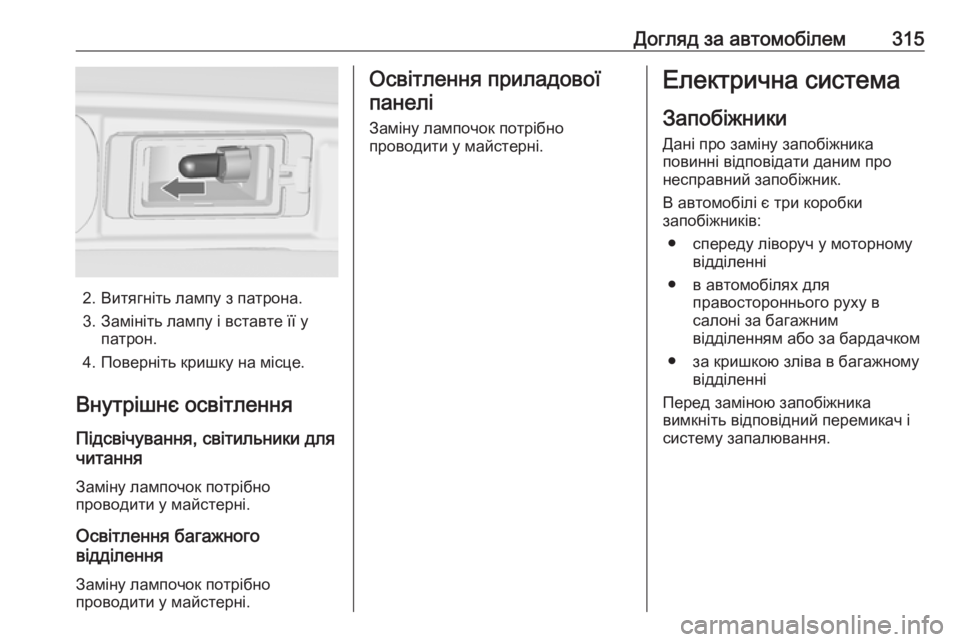

Догляд за автомобілем315
2. Витягніть лампу з патрона.
3. Замініть лампу і вставте її у патрон.
4. Поверніть кришку на місце.
Внутрішнє освітлення Підсвічування, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладової
панелі
Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
● спереду ліворуч у моторному відділенні
● в автомобілях для правостороннього руху в
салоні за багажним
відділенням або за бардачком
● за кришкою зліва в багажному відділенні
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.

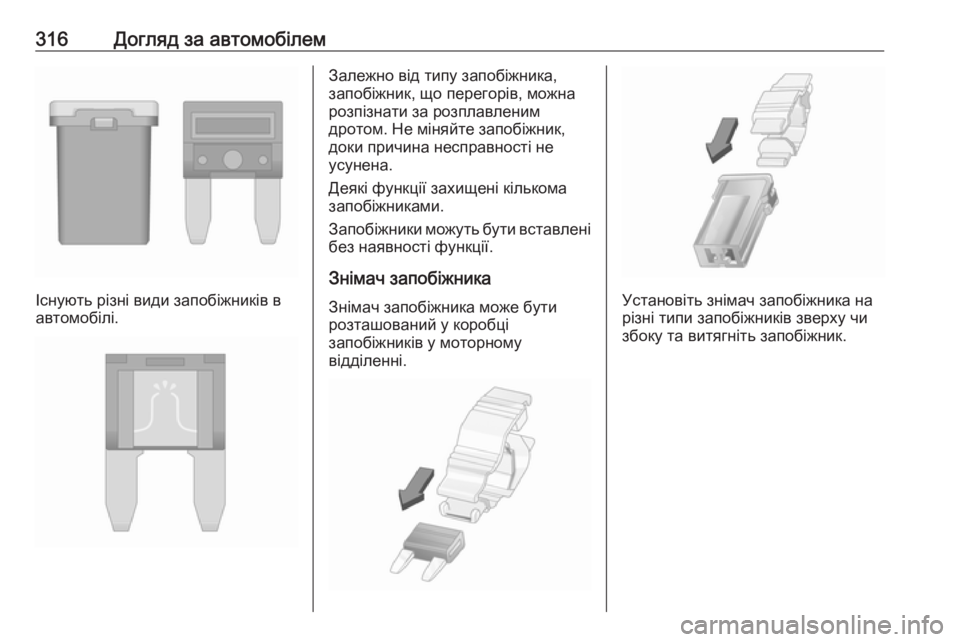

316Догляд за автомобілем
Існують різні види запобіжників в
автомобілі.
Залежно від типу запобіжника,
запобіжник, що перегорів, можна
розпізнати за розплавленим
дротом. Не міняйте запобіжник,
доки причина несправності не
усунена.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.

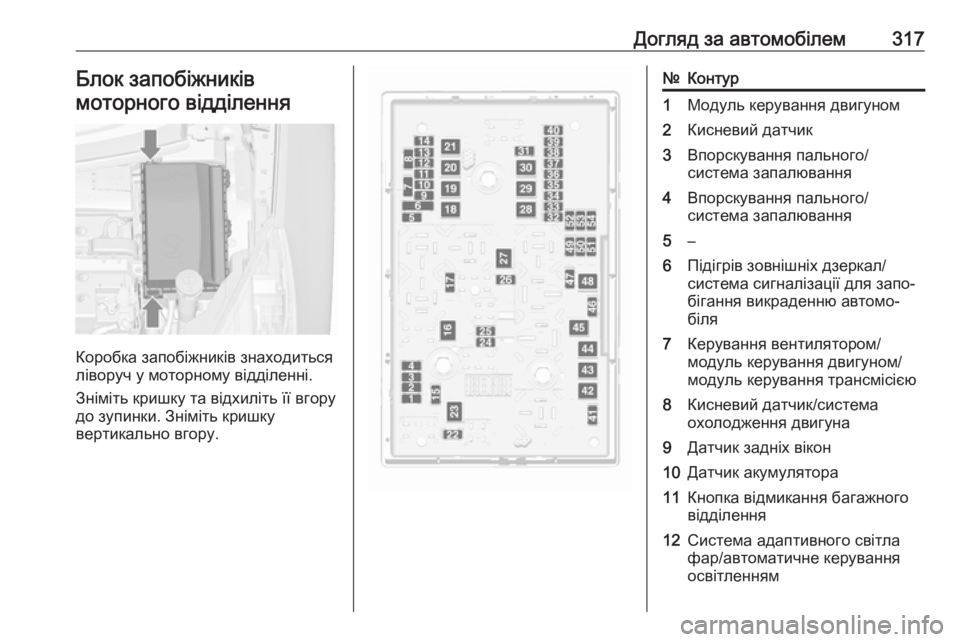

Догляд за автомобілем317Блок запобіжниківмоторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.
№Контур1Модуль керування двигуном2Кисневий датчик3Впорскування пального/
система запалювання4Впорскування пального/
система запалювання5–6Підігрів зовнішніх дзеркал/
система сигналізації для запо‐
бігання викраденню автомо‐
біля7Керування вентилятором/
модуль керування двигуном/
модуль керування трансмісією8Кисневий датчик/система
охолодження двигуна9Датчик задніх вікон10Датчик акумулятора11Кнопка відмикання багажного
відділення12Система адаптивного світла
фар/автоматичне керування
освітленням

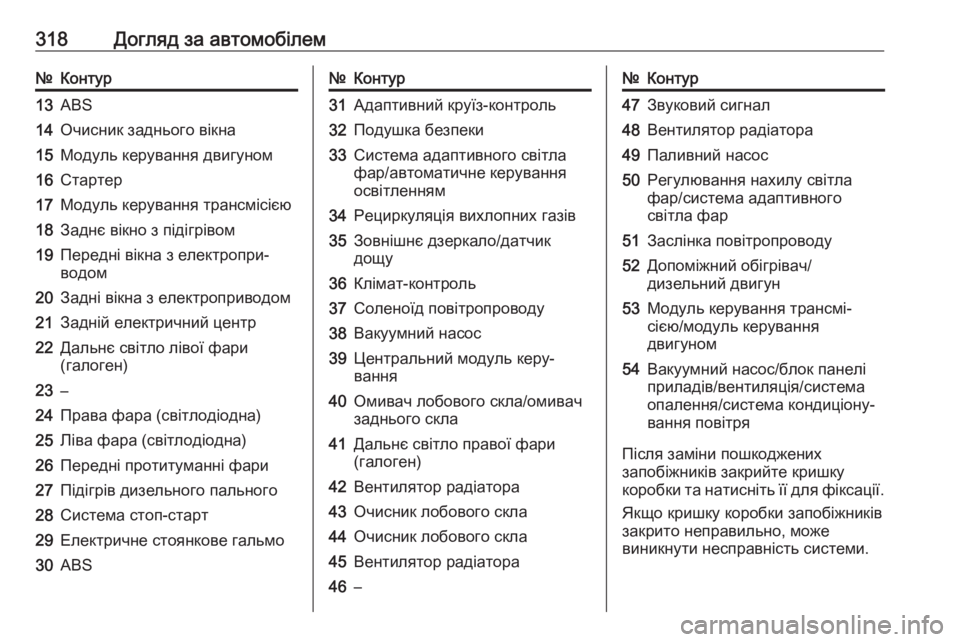

318Догляд за автомобілем№Контур13ABS14Очисник заднього вікна15Модуль керування двигуном16Стартер17Модуль керування трансмісією18Заднє вікно з підігрівом19Передні вікна з електропри‐
водом20Задні вікна з електроприводом21Задній електричний центр22Дальнє світло лівої фари
(галоген)23–24Права фара (світлодіодна)25Ліва фара (світлодіодна)26Передні протитуманні фари27Підігрів дизельного пального28Система стоп-старт29Електричне стоянкове гальмо30ABS№Контур31Адаптивний круїз-контроль32Подушка безпеки33Система адаптивного світла
фар/автоматичне керування
освітленням34Рециркуляція вихлопних газів35Зовнішнє дзеркало/датчик
дощу36Клімат-контроль37Соленоїд повітропроводу38Вакуумний насос39Центральний модуль керу‐
вання40Омивач лобового скла/омивач
заднього скла41Дальнє світло правої фари
(галоген)42Вентилятор радіатора43Очисник лобового скла44Очисник лобового скла45Вентилятор радіатора46–№Контур47Звуковий сигнал48Вентилятор радіатора49Паливний насос50Регулювання нахилу світла
фар/система адаптивного
світла фар51Заслінка повітропроводу52Допоміжний обігрівач/
дизельний двигун53Модуль керування трансмі‐
сією/модуль керування
двигуном54Вакуумний насос/блок панелі
приладів/вентиляція/система
опалення/система кондиціону‐
вання повітря
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
