OPEL ZAFIRA C 2019 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2019, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2019Pages: 343, PDF-Größe: 9.32 MB

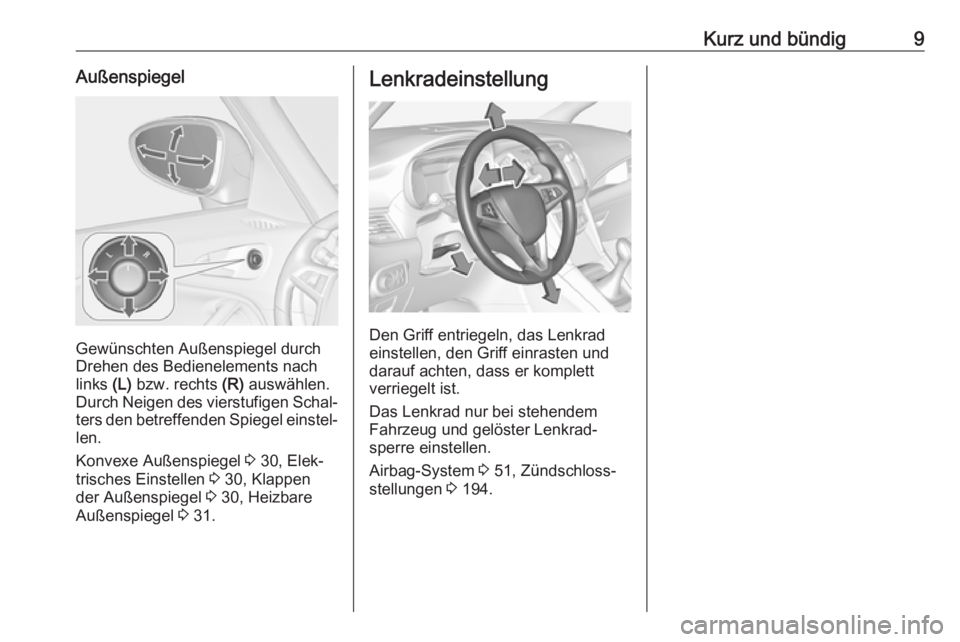

Page 11 of 343
Kurz und bündig9Außenspiegel
Gewünschten Außenspiegel durch
Drehen des Bedienelements nach
links (L) bzw. rechts (R) auswählen.
Durch Neigen des vierstufigen Schal‐
ters den betreffenden Spiegel einstel‐ len.
Konvexe Außenspiegel 3 30, Elek‐
trisches Einstellen 3 30, Klappen
der Außenspiegel 3 30, Heizbare
Außenspiegel 3 31.
Lenkradeinstellung
Den Griff entriegeln, das Lenkrad
einstellen, den Griff einrasten und
darauf achten, dass er komplett
verriegelt ist.
Das Lenkrad nur bei stehendem
Fahrzeug und gelöster Lenkrad‐
sperre einstellen.
Airbag-System 3 51, Zündschloss‐
stellungen 3 194.

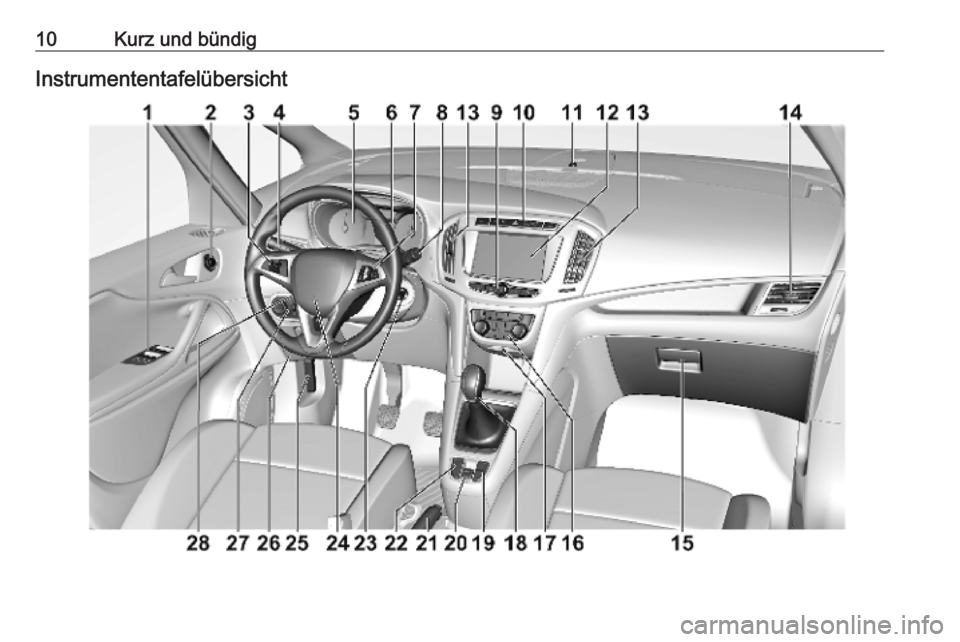

Page 12 of 343
10Kurz und bündigInstrumententafelübersicht

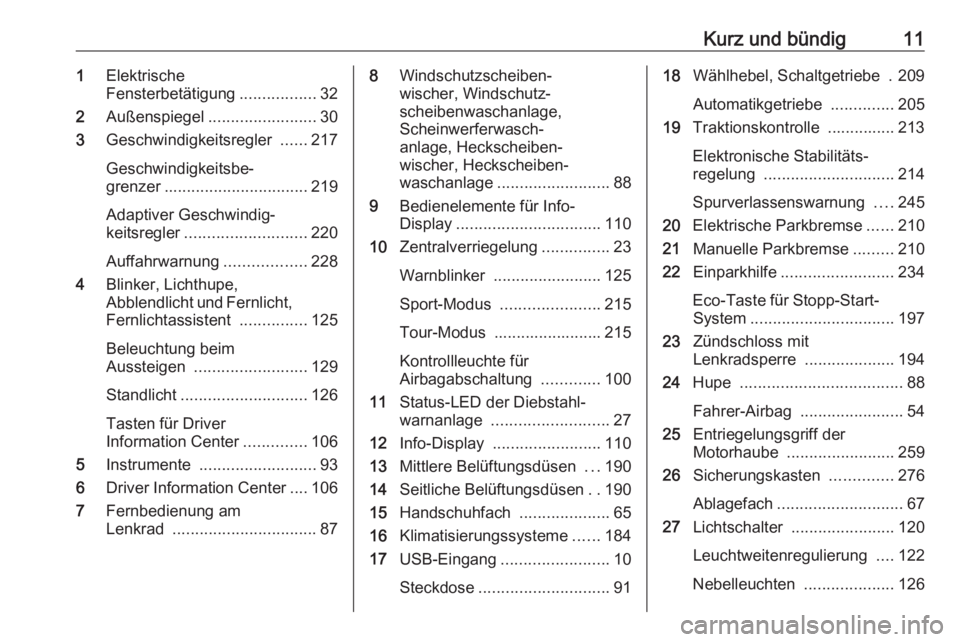

Page 13 of 343
Kurz und bündig111Elektrische
Fensterbetätigung .................32
2 Außenspiegel ........................ 30
3 Geschwindigkeitsregler ......217
Geschwindigkeitsbe‐
grenzer ................................ 219
Adaptiver Geschwindig‐
keitsregler ........................... 220
Auffahrwarnung ..................228
4 Blinker, Lichthupe,
Abblendlicht und Fernlicht,
Fernlichtassistent ...............125
Beleuchtung beim
Aussteigen ......................... 129
Standlicht ............................ 126
Tasten für Driver
Information Center ..............106
5 Instrumente .......................... 93
6 Driver Information Center .... 106
7 Fernbedienung am
Lenkrad ................................ 878Windschutzscheiben‐
wischer, Windschutz‐
scheibenwaschanlage,
Scheinwerferwasch‐
anlage, Heckscheiben‐
wischer, Heckscheiben‐
waschanlage ......................... 88
9 Bedienelemente für Info-
Display ................................ 110
10 Zentralverriegelung ...............23
Warnblinker ........................ 125
Sport-Modus ...................... 215
Tour-Modus ........................ 215
Kontrollleuchte für
Airbagabschaltung .............100
11 Status-LED der Diebstahl‐
warnanlage .......................... 27
12 Info-Display ........................ 110
13 Mittlere Belüftungsdüsen ...190
14 Seitliche Belüftungsdüsen ..190
15 Handschuhfach ....................65
16 Klimatisierungssysteme ......184
17 USB-Eingang ........................ 10
Steckdose ............................. 9118Wählhebel, Schaltgetriebe . 209
Automatikgetriebe ..............205
19 Traktionskontrolle ............... 213
Elektronische Stabilitäts‐
regelung ............................. 214
Spurverlassenswarnung ....245
20 Elektrische Parkbremse ......210
21 Manuelle Parkbremse .........210
22 Einparkhilfe ......................... 234
Eco-Taste für Stopp-Start- System ................................ 197
23 Zündschloss mit
Lenkradsperre ....................194
24 Hupe .................................... 88
Fahrer-Airbag ....................... 54
25 Entriegelungsgriff der
Motorhaube ........................ 259
26 Sicherungskasten ..............276
Ablagefach ............................ 67
27 Lichtschalter ....................... 120
Leuchtweitenregulierung ....122
Nebelleuchten ....................126

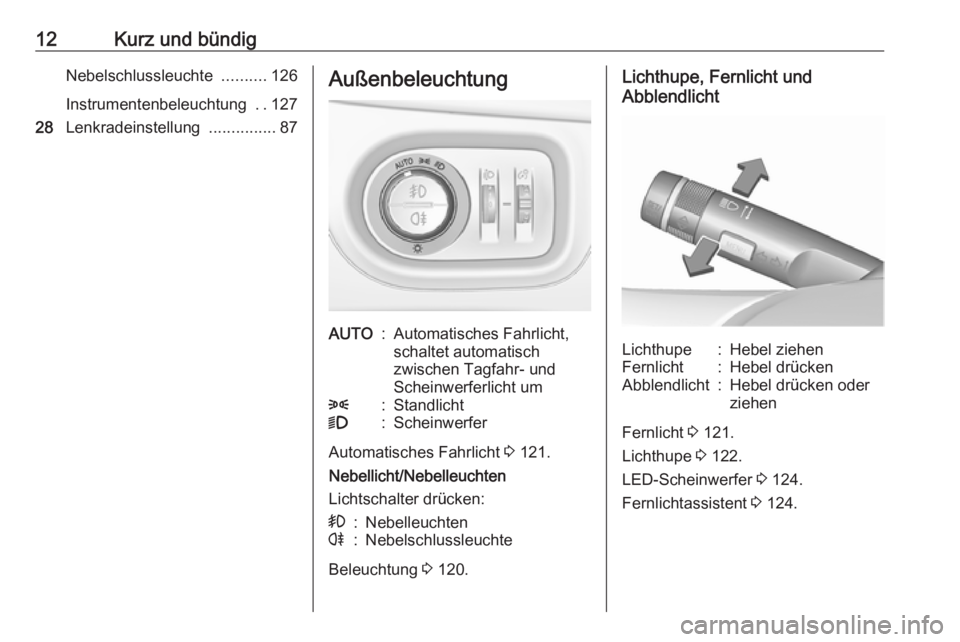

Page 14 of 343
12Kurz und bündigNebelschlussleuchte ..........126
Instrumentenbeleuchtung ..127
28 Lenkradeinstellung ...............87AußenbeleuchtungAUTO:Automatisches Fahrlicht,
schaltet automatisch
zwischen Tagfahr- und
Scheinwerferlicht um8:Standlicht9:Scheinwerfer
Automatisches Fahrlicht 3 121.
Nebellicht/Nebelleuchten
Lichtschalter drücken:
>:Nebelleuchtenr:Nebelschlussleuchte
Beleuchtung 3 120.
Lichthupe, Fernlicht und
AbblendlichtLichthupe:Hebel ziehenFernlicht:Hebel drückenAbblendlicht:Hebel drücken oder
ziehen
Fernlicht 3 121.
Lichthupe 3 122.
LED-Scheinwerfer 3 124.
Fernlichtassistent 3 124.

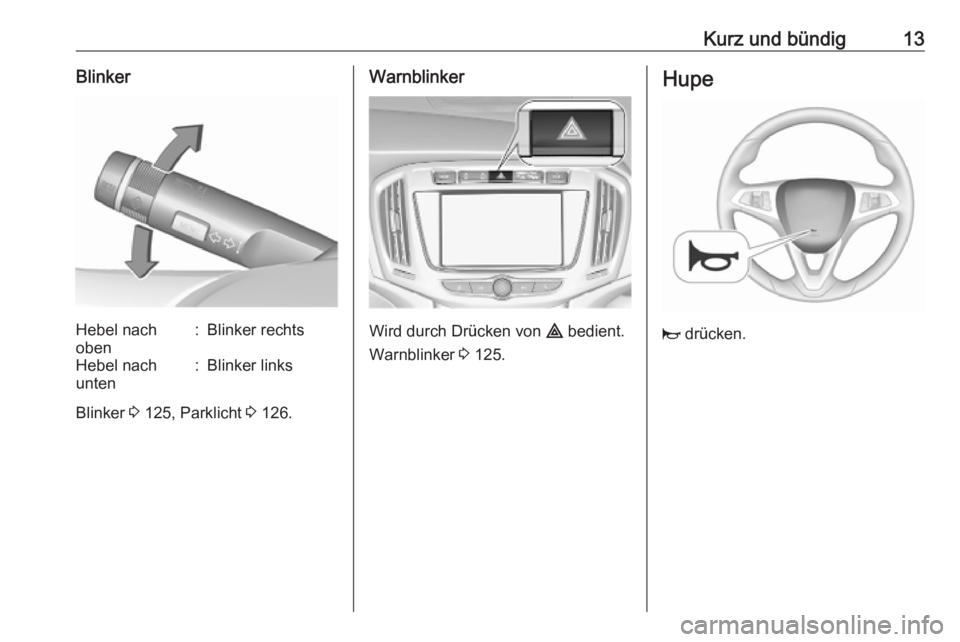

Page 15 of 343
Kurz und bündig13BlinkerHebel nach
oben:Blinker rechtsHebel nach
unten:Blinker links
Blinker 3 125, Parklicht 3 126.
Warnblinker
Wird durch Drücken von ¨ bedient.
Warnblinker 3 125.
Hupe
j drücken.
Page 16 of 343
14Kurz und bündigScheibenwischer und
Waschanlage
ScheibenwischerHI:schnellLO:langsamINT:Intervallschaltung bzw. auto‐
matisches Wischen mit
RegensensorOFF:aus
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den
Hebel nach unten auf die Position 1x
drücken.
Scheibenwischer 3 88, Scheiben‐
wischerwechsel 3 265.
Scheibenwaschanlage
Hebel ziehen.
Windschutzscheibenwaschanlage
3 88, Waschflüssigkeit 3 262.
Heckscheibenwischer
Zur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:
oberer Schalter:Dauerbetriebunterer
Schalter:IntervallbetriebMittelstellung:aus
Page 17 of 343
Kurz und bündig15Heckscheibenwaschanlage
Hebel drücken.
Waschflüssigkeit spritzt auf die Heck‐
scheibe und der Wischer wird für
einige Wischbewegungen einge‐ schaltet.
Heckscheibenwischer und Waschan‐ lage 3 89.
Klimatisierung
Heizbare Heckscheibe, heizbare Außenspiegel
Die Heizung wird durch Drücken von
Ü bedient.
Heckscheibenheizung 3 34.
Entfeuchtung und Enteisung der
Scheiben
V drücken.
Den Temperaturregler auf die
höchste Stufe stellen.
Heckscheibenheizung Ü ein.
Klimatisierungssystem 3 184.
Page 18 of 343
16Kurz und bündigGetriebe
Schaltgetriebe
Rückwärtsgang: Bei stehendem
Fahrzeug das Kupplungspedal
treten, den Entriegelungsknopf am Wählhebel drücken und Gang einle‐
gen.
Schaltgetriebe 3 209.
AutomatikgetriebeP:ParkstellungR:RückwärtsgangN:LeerlaufmodusD:AutomatikbetriebM:Manuell-Modus<:Hochschalten]:Herunterschalten
Der Wählhebel kann nur aus Stellung
P bewegt werden, wenn die Zündung
eingeschaltet ist und das Bremspedal
betätigt wird. Zum Einlegen von P
oder R Entriegelungsknopf betätigen.
Automatikgetriebe 3 205.
Losfahren
Vor dem Losfahren prüfen ● Reifendruck und -zustand 3 281,
3 319.
● Motorölstand und Flüssigkeits‐ stände 3 259.
● Alle Scheiben, Spiegel, Außen‐ beleuchtung und Kennzeichen
sind funktionsfähig sowie frei von Schmutz, Schnee und Eis.
● Richtige Einstellung von Spie‐ geln, Sitzen und Sicherheitsgur‐ten 3 30, 3 39, 3 48.
● Bremsfunktion bei niedriger Geschwindigkeit, besonders bei
feuchten Bremsen.
Page 19 of 343
Kurz und bündig17Motor anlassen
● Schlüssel in Stellung 1 drehen.
● Lenkrad zum Lösen der Lenkrad‐
sperre leicht bewegen.
● Kupplungs- und Bremspedal betätigen.
● Automatikgetriebe: Bremspedal betätigen und den Wählhebel auf
P oder N stellen.
● Gaspedal nicht betätigen.
● Dieselmotoren: Schlüssel zum Vorglühen in Stellung 2 drehen
und warten, bis Kontroll‐
leuchte ! erlischt.
● Schlüssel auf 3 drehen und
loslassen.
Motor anlassen 3 195.
Um den Schlüssel von Stellung 2
zurück in Stellung 1 oder 0 zu drehen,
zuerst den Schlüssel vollständig in
Richtung Lenksäule drücken.Stopp-Start-Automatik
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich der
Autostop unter bestimmten Bedin‐
gungen folgendermaßen aktivieren:
● Kupplungspedal betätigen.
● Den Wählhebel in die Neutral‐ stellung bringen.
● Kupplungspedal loslassen.
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die
Nadel auf der Position AUTOSTOP
steht.
Page 20 of 343
18Kurz und bündigKupplungspedal erneut betätigen, um
den Motor wieder zu starten. Ein
Neustart wird dadurch angezeigt, dass der Zeiger des Drehzahlmesser
in der Position Leerlaufdrehzahl
steht.
Stopp-Start-Automatik 3 197.Abstellen9 Warnung
● Fahrzeug nicht auf leicht
entzündbaren Oberflächen
abstellen. Die hohe Tempera‐
tur des Abgassystems könnte
zu einem Entzünden der Ober‐
fläche führen.
● Die Parkbremse immer anzie‐ hen. Die manuelle Parkbremse
ohne Drücken des Entriege‐
lungsknopfes anziehen. Im
Gefälle oder an einer Steigung
so fest wie möglich anziehen.
Gleichzeitig Bremspedal betä‐
tigen, um die Betätigungskräfte der Parkbremse zu verringern.
Bei Fahrzeugen mit elektri‐
scher Parkbremse Schalter m
ca. eine Sekunde lang ziehen.
Wenn die Kontrollleuchte m
aufleuchtet, ist die elektrische Parkbremse aktiviert 3 100.
● Den Motor ausschalten.
● Wenn das Fahrzeug auf einer ebenen Fläche oder bergauf
steht, vor dem Abziehen des
Zündschlüssels den ersten
Gang einlegen bzw. den Wähl‐
hebel auf P stellen. An einer
Steigung Vorderräder vom
Bordstein wegdrehen.
Wenn das Fahrzeug auf einem
Gefälle steht, vor dem Abzie‐
hen des Zündschlüssels den
Rückwärtsgang einlegen bzw.
den Wählhebel auf P stellen.
Vorderräder zum Bordstein
hindrehen.
● Die Fenster schließen.
● Den Zündschlüssel aus dem Zündschloss entfernen. Lenk‐rad drehen, bis Lenkradsperre
spürbar einrastet.
Bei Fahrzeugen mit Automatik‐
getriebe lässt sich der Schlüs‐
sel nur in Wählhebelstellung P
abziehen.
