OPEL ZAFIRA C 2019 Instrukcja obsługi (in Polish)

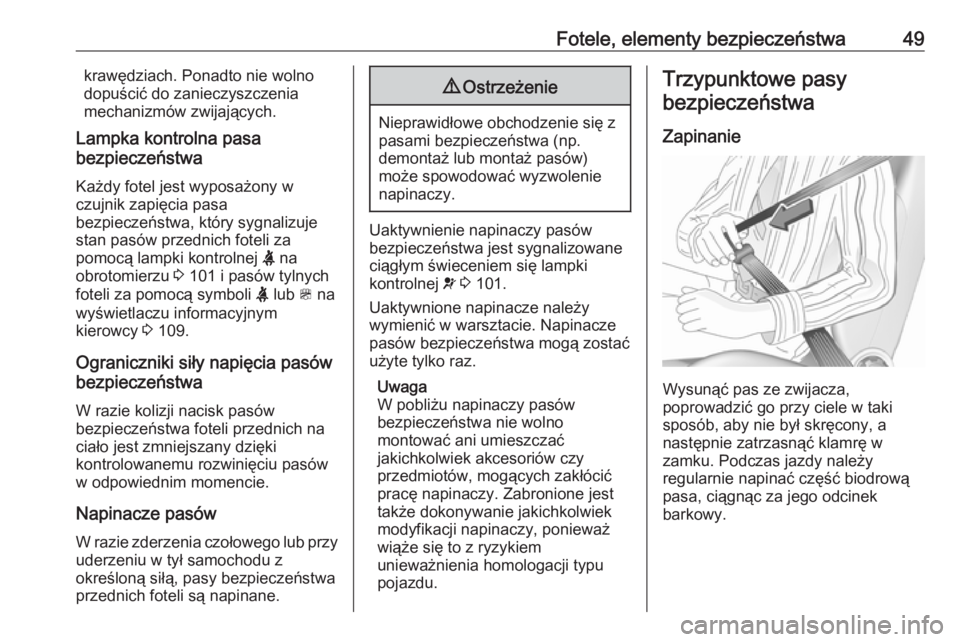

Fotele, elementy bezpieczeństwa49krawędziach. Ponadto nie wolno
dopuścić do zanieczyszczenia
mechanizmów zwijających.
Lampka kontrolna pasa
bezpieczeństwa
Każdy fotel jest wyposażony w
czujnik zapięcia pasa
bezpieczeństwa, który sygnalizuje
stan pasów przednich foteli za
pomocą lampki kontrolnej X na
obrotomierzu 3 101 i pasów tylnych
foteli za pomocą symboli X lub > na
wyświetlaczu informacyjnym kierowcy 3 109.
Ograniczniki siły napięcia pasów
bezpieczeństwa
W razie kolizji nacisk pasów
bezpieczeństwa foteli przednich na
ciało jest zmniejszany dzięki
kontrolowanemu rozwinięciu pasów
w odpowiednim momencie.
Napinacze pasów
W razie zderzenia czołowego lub przy
uderzeniu w tył samochodu z
określoną siłą, pasy bezpieczeństwa
przednich foteli są napinane.9 Ostrzeżenie
Nieprawidłowe obchodzenie się z
pasami bezpieczeństwa (np.
demontaż lub montaż pasów)
może spowodować wyzwolenie
napinaczy.
Uaktywnienie napinaczy pasów
bezpieczeństwa jest sygnalizowane
ciągłym świeceniem się lampki
kontrolnej v 3 101.
Uaktywnione napinacze należy
wymienić w warsztacie. Napinacze
pasów bezpieczeństwa mogą zostać
użyte tylko raz.
Uwaga
W pobliżu napinaczy pasów
bezpieczeństwa nie wolno
montować ani umieszczać
jakichkolwiek akcesoriów czy
przedmiotów, mogących zakłócić
pracę napinaczy. Zabronione jest
także dokonywanie jakichkolwiek
modyfikacji napinaczy, ponieważ
wiąże się to z ryzykiem
unieważnienia homologacji typu pojazdu.
Trzypunktowe pasy
bezpieczeństwa
Zapinanie
Wysunąć pas ze zwijacza,
poprowadzić go przy ciele w taki
sposób, aby nie był skręcony, a
następnie zatrzasnąć klamrę w
zamku. Podczas jazdy należy
regularnie napinać część biodrową
pasa, ciągnąc za jego odcinek
barkowy.

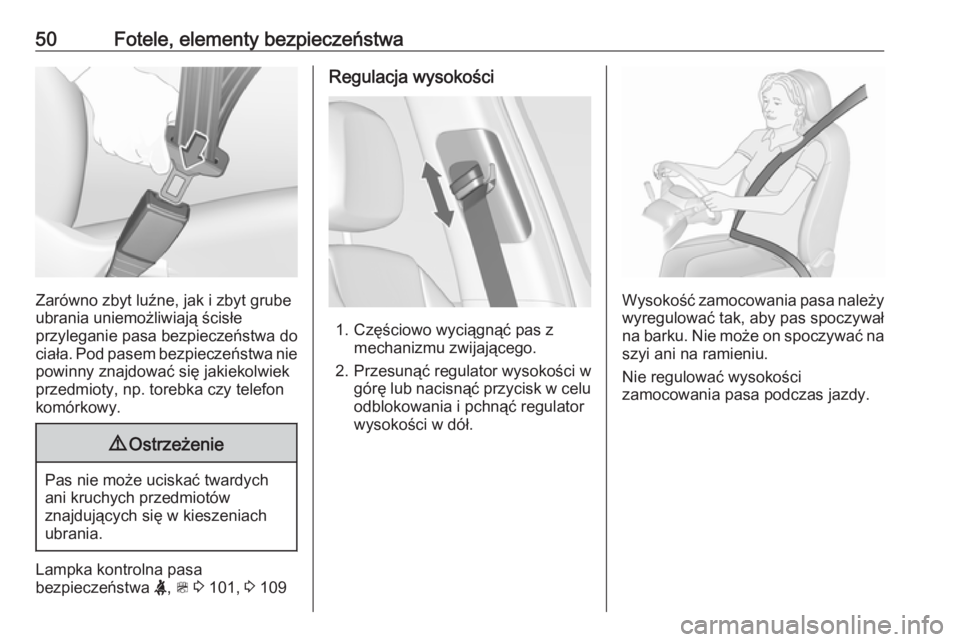

50Fotele, elementy bezpieczeństwa
Zarówno zbyt luźne, jak i zbyt grube
ubrania uniemożliwiają ścisłe
przyleganie pasa bezpieczeństwa do
ciała. Pod pasem bezpieczeństwa nie
powinny znajdować się jakiekolwiek
przedmioty, np. torebka czy telefon
komórkowy.
9 Ostrzeżenie
Pas nie może uciskać twardych
ani kruchych przedmiotów
znajdujących się w kieszeniach
ubrania.
Lampka kontrolna pasa
bezpieczeństwa X, > 3 101, 3 109
Regulacja wysokości
1. Częściowo wyciągnąć pas z
mechanizmu zwijającego.
2. Przesunąć regulator wysokości w górę lub nacisnąć przycisk w celuodblokowania i pchnąć regulator
wysokości w dół.
Wysokość zamocowania pasa należy
wyregulować tak, aby pas spoczywał
na barku. Nie może on spoczywać na szyi ani na ramieniu.
Nie regulować wysokości
zamocowania pasa podczas jazdy.

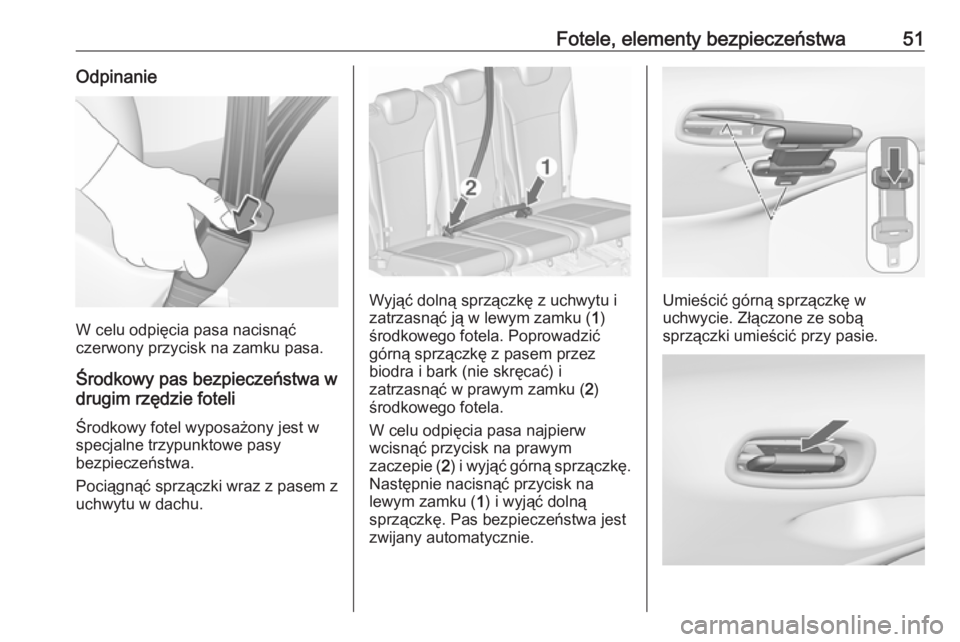

Fotele, elementy bezpieczeństwa51Odpinanie
W celu odpięcia pasa nacisnąć
czerwony przycisk na zamku pasa.
Środkowy pas bezpieczeństwa w
drugim rzędzie foteli
Środkowy fotel wyposażony jest w
specjalne trzypunktowe pasy
bezpieczeństwa.
Pociągnąć sprzączki wraz z pasem z uchwytu w dachu.
Wyjąć dolną sprzączkę z uchwytu i
zatrzasnąć ją w lewym zamku ( 1)
środkowego fotela. Poprowadzić
górną sprzączkę z pasem przez
biodra i bark (nie skręcać) i
zatrzasnąć w prawym zamku ( 2)
środkowego fotela.
W celu odpięcia pasa najpierw
wcisnąć przycisk na prawym
zaczepie ( 2) i wyjąć górną sprzączkę.
Następnie nacisnąć przycisk na
lewym zamku ( 1) i wyjąć dolną
sprzączkę. Pas bezpieczeństwa jest
zwijany automatycznie.Umieścić górną sprzączkę w
uchwycie. Złączone ze sobą
sprzączki umieścić przy pasie.

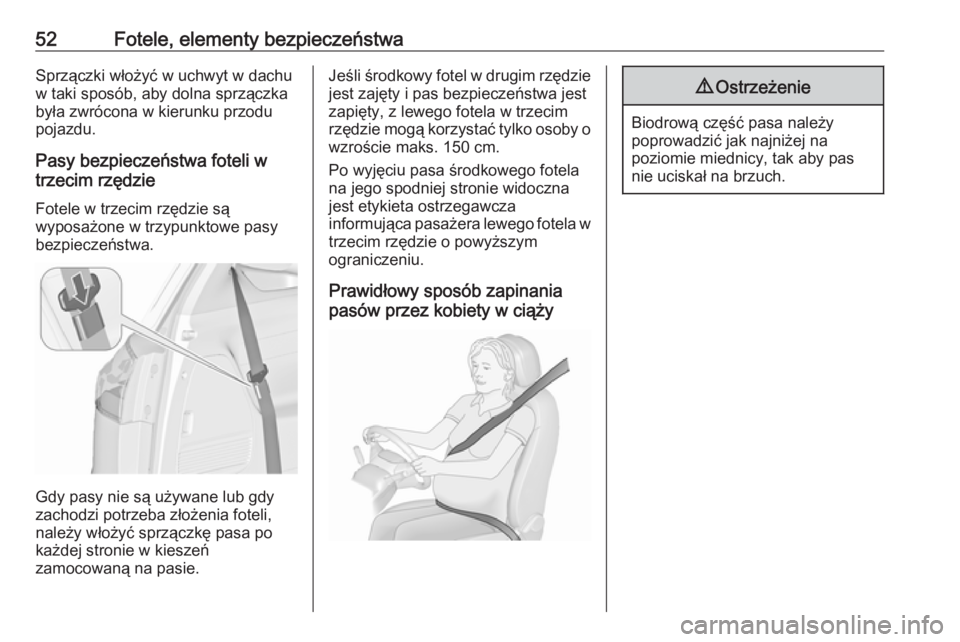

52Fotele, elementy bezpieczeństwaSprzączki włożyć w uchwyt w dachu
w taki sposób, aby dolna sprzączka
była zwrócona w kierunku przodu
pojazdu.
Pasy bezpieczeństwa foteli w
trzecim rzędzie
Fotele w trzecim rzędzie są
wyposażone w trzypunktowe pasy
bezpieczeństwa.
Gdy pasy nie są używane lub gdy
zachodzi potrzeba złożenia foteli,
należy włożyć sprzączkę pasa po
każdej stronie w kieszeń
zamocowaną na pasie.
Jeśli środkowy fotel w drugim rzędzie jest zajęty i pas bezpieczeństwa jest
zapięty, z lewego fotela w trzecim
rzędzie mogą korzystać tylko osoby o
wzroście maks. 150 cm.
Po wyjęciu pasa środkowego fotela
na jego spodniej stronie widoczna
jest etykieta ostrzegawcza
informująca pasażera lewego fotela w trzecim rzędzie o powyższym
ograniczeniu.
Prawidłowy sposób zapinania
pasów przez kobiety w ciąży9 Ostrzeżenie
Biodrową część pasa należy
poprowadzić jak najniżej na
poziomie miednicy, tak aby pas
nie uciskał na brzuch.

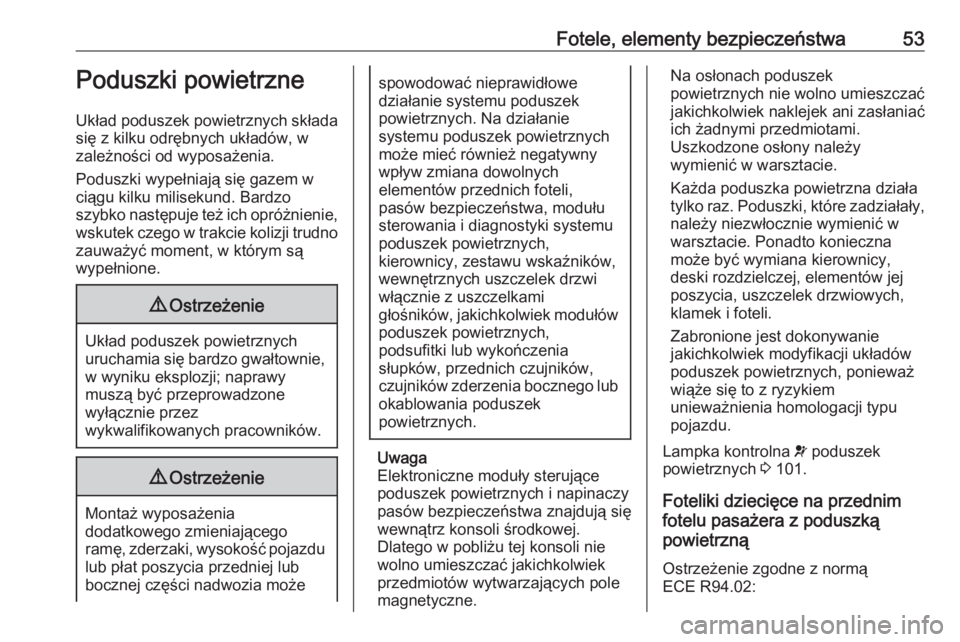

Fotele, elementy bezpieczeństwa53Poduszki powietrzne
Układ poduszek powietrznych składa się z kilku odrębnych układów, w
zależności od wyposażenia.
Poduszki wypełniają się gazem w ciągu kilku milisekund. Bardzo
szybko następuje też ich opróżnienie,
wskutek czego w trakcie kolizji trudno
zauważyć moment, w którym są
wypełnione.9 Ostrzeżenie
Układ poduszek powietrznych
uruchamia się bardzo gwałtownie, w wyniku eksplozji; naprawy
muszą być przeprowadzone
wyłącznie przez
wykwalifikowanych pracowników.
9 Ostrzeżenie
Montaż wyposażenia
dodatkowego zmieniającego
ramę, zderzaki, wysokość pojazdu lub płat poszycia przedniej lub
bocznej części nadwozia może
spowodować nieprawidłowe
działanie systemu poduszek
powietrznych. Na działanie
systemu poduszek powietrznych
może mieć również negatywny
wpływ zmiana dowolnych
elementów przednich foteli,
pasów bezpieczeństwa, modułu sterowania i diagnostyki systemu
poduszek powietrznych,
kierownicy, zestawu wskaźników,
wewnętrznych uszczelek drzwi
włącznie z uszczelkami
głośników, jakichkolwiek modułów poduszek powietrznych,
podsufitki lub wykończenia
słupków, przednich czujników,
czujników zderzenia bocznego lub okablowania poduszek
powietrznych.
Uwaga
Elektroniczne moduły sterujące
poduszek powietrznych i napinaczy
pasów bezpieczeństwa znajdują się
wewnątrz konsoli środkowej.
Dlatego w pobliżu tej konsoli nie
wolno umieszczać jakichkolwiek
przedmiotów wytwarzających pole magnetyczne.
Na osłonach poduszek
powietrznych nie wolno umieszczać
jakichkolwiek naklejek ani zasłaniać ich żadnymi przedmiotami.
Uszkodzone osłony należy
wymienić w warsztacie.
Każda poduszka powietrzna działa
tylko raz. Poduszki, które zadziałały,
należy niezwłocznie wymienić w
warsztacie. Ponadto konieczna
może być wymiana kierownicy,
deski rozdzielczej, elementów jej
poszycia, uszczelek drzwiowych, klamek i foteli.
Zabronione jest dokonywanie
jakichkolwiek modyfikacji układów
poduszek powietrznych, ponieważ
wiąże się to z ryzykiem
unieważnienia homologacji typu
pojazdu.
Lampka kontrolna v poduszek
powietrznych 3 101.
Foteliki dziecięce na przednim
fotelu pasażera z poduszką
powietrzną

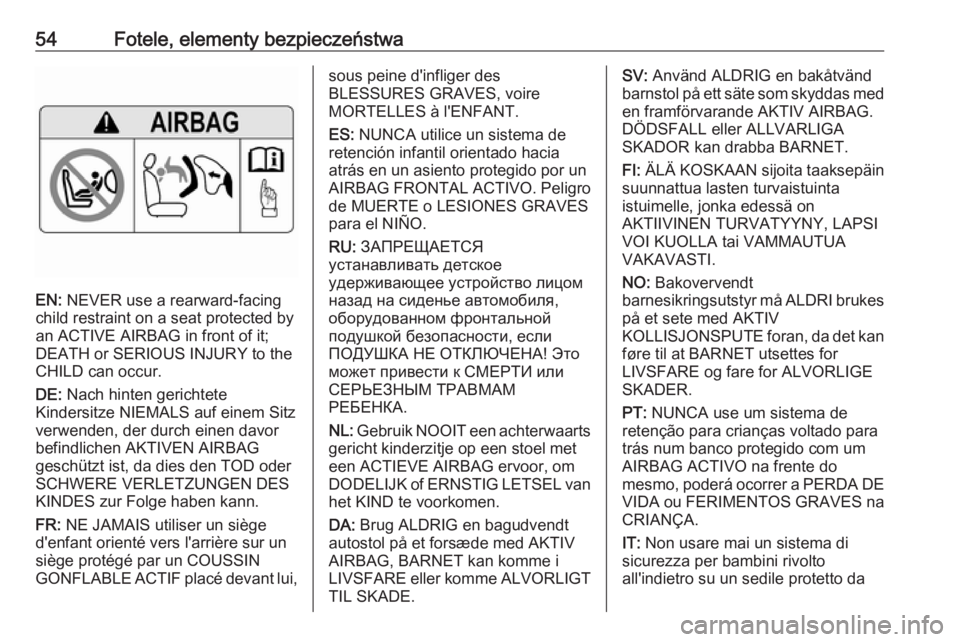

Ostrzeżenie zgodne z normą
ECE R94.02:

54Fotele, elementy bezpieczeństwa
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete
Kindersitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,
sous peine d'infliger des
BLESSURES GRAVES, voire
MORTELLES à l'ENFANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro de MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van
het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT TIL SKADE.SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta
istuimelle, jonka edessä on
AKTIIVINEN TURVATYYNY, LAPSI
VOI KUOLLA tai VAMMAUTUA
VAKAVASTI.
NO: Bakovervendt
barnesikringsutstyr må ALDRI brukes på et sete med AKTIV
KOLLISJONSPUTE foran, da det kan
føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di
sicurezza per bambini rivolto
all'indietro su un sedile protetto da

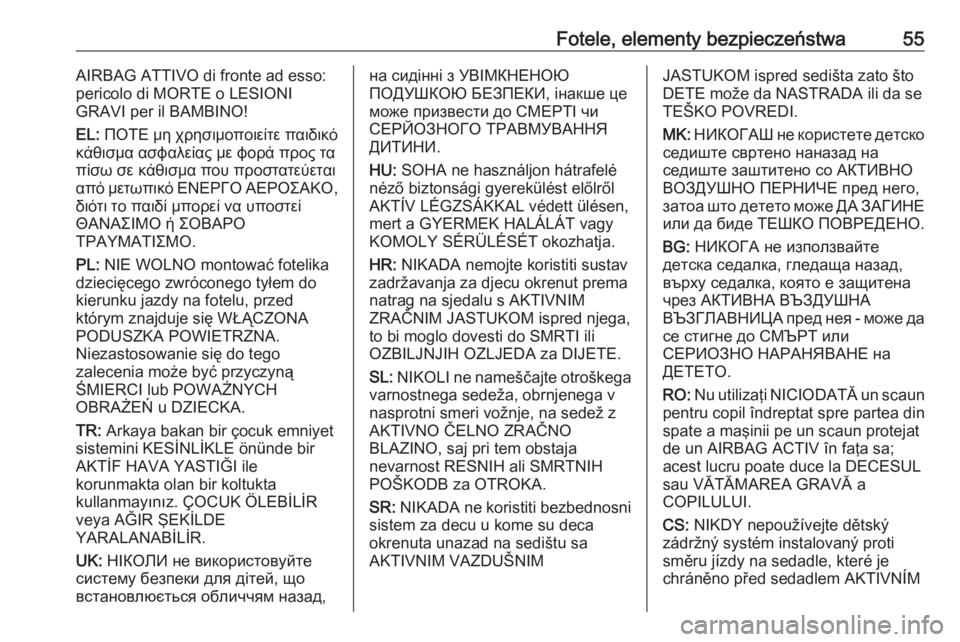

Fotele, elementy bezpieczeństwa55AIRBAG ATTIVO di fronte ad esso:
pericolo di MORTE o LESIONI
GRAVI per il BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA.
Niezastosowanie się do tego
zalecenia może być przyczyną
ŚMIERCI lub POWAŻNYCH
OBRAŻEŃ u DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile
korunmakta olan bir koltukta
kullanmayınız. ÇOCUK ÖLEBİLİR
veya AĞIR ŞEKİLDE
YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM
ZRAČNIM JASTUKOM ispred njega,
to bi moglo dovesti do SMRTI ili
OZBILJNJIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja
nevarnost RESNIH ali SMRTNIH
POŠKODB za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca
okrenuta unazad na sedištu sa
AKTIVNIM VAZDUŠNIMJASTUKOM ispred sedišta zato što
DETE može da NASTRADA ili da se
TEŠKO POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a
COPILULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je
chráněno před sedadlem AKTIVNÍM

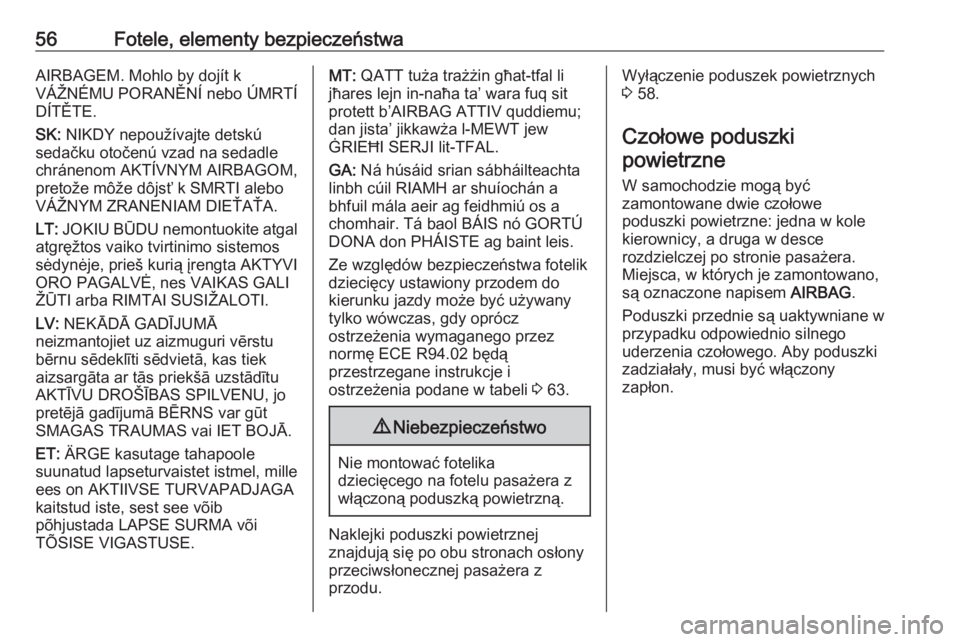

56Fotele, elementy bezpieczeństwaAIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ
neizmantojiet uz aizmuguri vērstu bērnu sēdeklīti sēdvietā, kas tiek
aizsargāta ar tās priekšā uzstādītu AKTĪVU DROŠĪBAS SPILVENU, jo
pretējā gadījumā BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib
põhjustada LAPSE SURMA või
TÕSISE VIGASTUSE.MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu; dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Ze względów bezpieczeństwa fotelik
dziecięcy ustawiony przodem do
kierunku jazdy może być używany
tylko wówczas, gdy oprócz
ostrzeżenia wymaganego przez
normę ECE R94.02 będą
przestrzegane instrukcje i
ostrzeżenia podane w tabeli 3 63.9 Niebezpieczeństwo
Nie montować fotelika
dziecięcego na fotelu pasażera z
włączoną poduszką powietrzną.
Naklejki poduszki powietrznej
znajdują się po obu stronach osłony
przeciwsłonecznej pasażera z
przodu.
Wyłączenie poduszek powietrznych
3 58.
Czołowe poduszki powietrzne
W samochodzie mogą być
zamontowane dwie czołowe
poduszki powietrzne: jedna w kole
kierownicy, a druga w desce
rozdzielczej po stronie pasażera.
Miejsca, w których je zamontowano,
są oznaczone napisem AIRBAG.
Poduszki przednie są uaktywniane w
przypadku odpowiednio silnego
uderzenia czołowego. Aby poduszki
zadziałały, musi być włączony
zapłon.

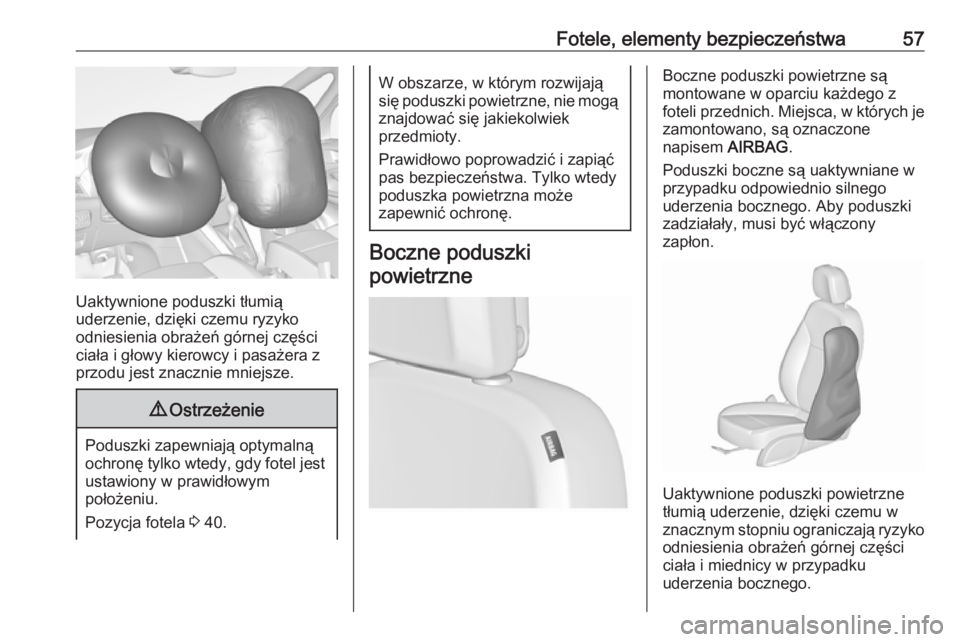

Fotele, elementy bezpieczeństwa57
Uaktywnione poduszki tłumią
uderzenie, dzięki czemu ryzyko
odniesienia obrażeń górnej części
ciała i głowy kierowcy i pasażera z
przodu jest znacznie mniejsze.
9 Ostrzeżenie
Poduszki zapewniają optymalną
ochronę tylko wtedy, gdy fotel jest ustawiony w prawidłowym
położeniu.
Pozycja fotela 3 40.
W obszarze, w którym rozwijają
się poduszki powietrzne, nie mogą
znajdować się jakiekolwiek
przedmioty.
Prawidłowo poprowadzić i zapiąć pas bezpieczeństwa. Tylko wtedy
poduszka powietrzna może
zapewnić ochronę.
Boczne poduszki
powietrzne
Boczne poduszki powietrzne są
montowane w oparciu każdego z
foteli przednich. Miejsca, w których je
zamontowano, są oznaczone
napisem AIRBAG.
Poduszki boczne są uaktywniane w
przypadku odpowiednio silnego
uderzenia bocznego. Aby poduszki zadziałały, musi być włączony
zapłon.
Uaktywnione poduszki powietrzne
tłumią uderzenie, dzięki czemu w
znacznym stopniu ograniczają ryzyko
odniesienia obrażeń górnej części
ciała i miednicy w przypadku
uderzenia bocznego.

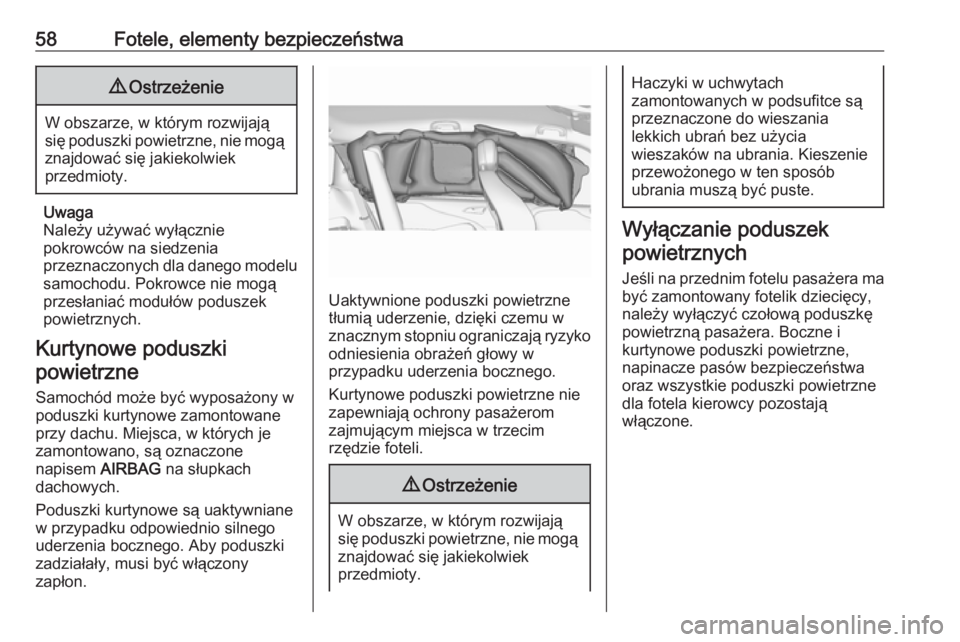

58Fotele, elementy bezpieczeństwa9Ostrzeżenie
W obszarze, w którym rozwijają
się poduszki powietrzne, nie mogą
znajdować się jakiekolwiek
przedmioty.
Uwaga
Należy używać wyłącznie
pokrowców na siedzenia
przeznaczonych dla danego modelu samochodu. Pokrowce nie mogą
przesłaniać modułów poduszek
powietrznych.
Kurtynowe poduszki powietrzne
Samochód może być wyposażony w
poduszki kurtynowe zamontowane
przy dachu. Miejsca, w których je
zamontowano, są oznaczone
napisem AIRBAG na słupkach
dachowych.
Poduszki kurtynowe są uaktywniane
w przypadku odpowiednio silnego
uderzenia bocznego. Aby poduszki zadziałały, musi być włączony
zapłon.
Uaktywnione poduszki powietrzne
tłumią uderzenie, dzięki czemu w
znacznym stopniu ograniczają ryzyko
odniesienia obrażeń głowy w
przypadku uderzenia bocznego.
Kurtynowe poduszki powietrzne nie zapewniają ochrony pasażerom
zajmującym miejsca w trzecim
rzędzie foteli.
9 Ostrzeżenie
W obszarze, w którym rozwijają
się poduszki powietrzne, nie mogą
znajdować się jakiekolwiek
przedmioty.
Haczyki w uchwytach
zamontowanych w podsufitce są
przeznaczone do wieszania
lekkich ubrań bez użycia
wieszaków na ubrania. Kieszenie
przewożonego w ten sposób
ubrania muszą być puste.
Wyłączanie poduszek
powietrznych
Jeśli na przednim fotelu pasażera ma
być zamontowany fotelik dziecięcy,
należy wyłączyć czołową poduszkę powietrzną pasażera. Boczne i
kurtynowe poduszki powietrzne,
napinacze pasów bezpieczeństwa
oraz wszystkie poduszki powietrzne
dla fotela kierowcy pozostają
włączone.
