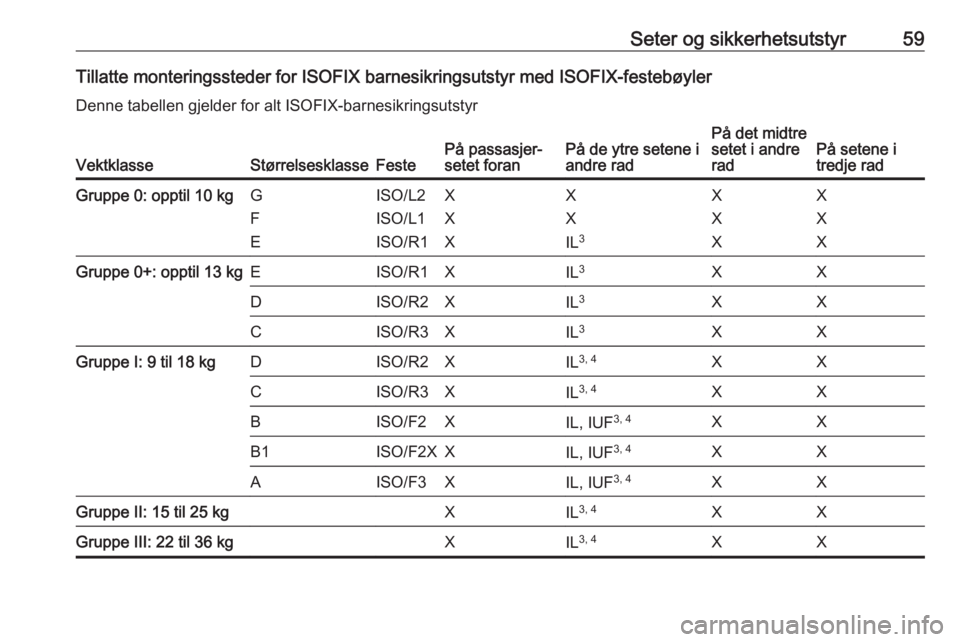

Seter og sikkerhetsutstyr59Tillatte monteringssteder for ISOFIX barnesikringsutstyr med ISOFIX-festebøylerDenne tabellen gjelder for alt ISOFIX-barnesikringsutstyr
VektklasseStørrelsesklasseFestePå passasjer‐
setet foranPå de ytre setene i
andre radPå det midtre
setet i andre
radPå setene i
tredje radGruppe 0: opptil 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGruppe 0+: opptil 13 kgEISO/R1XIL 3XXDISO/R2XIL 3XXCISO/R3XIL3XXGruppe I: 9 til 18 kgDISO/R2XIL3, 4XXCISO/R3XIL3, 4XXBISO/F2XIL, IUF 3, 4XXB1ISO/F2XXIL, IUF3, 4XXAISO/F3XIL, IUF3, 4XXGruppe II: 15 til 25 kgXIL3, 4XXGruppe III: 22 til 36 kgXIL3, 4XX
Page 62 of 317

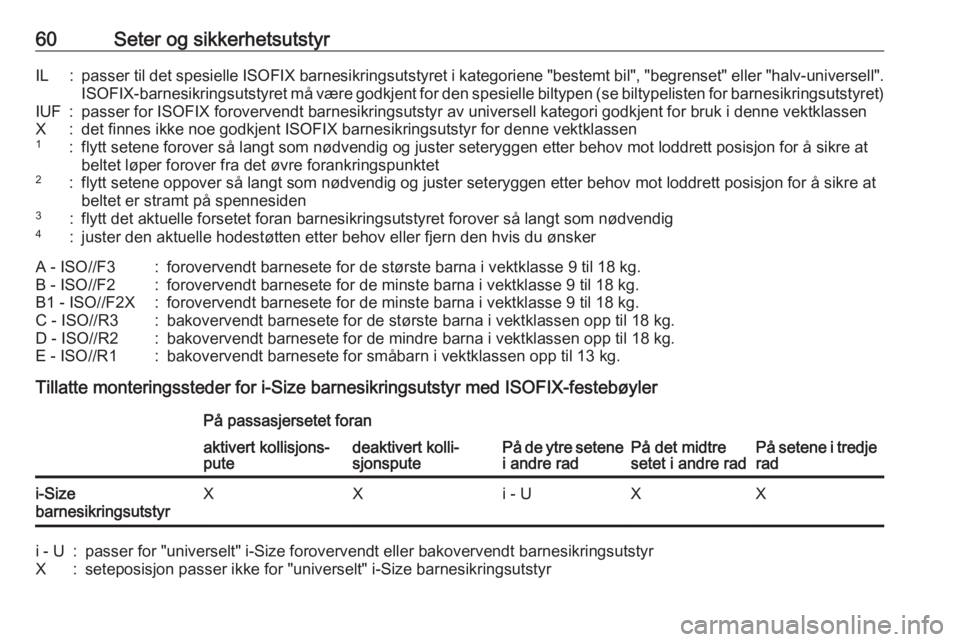

60Seter og sikkerhetsutstyrIL:passer til det spesielle ISOFIX barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universell".ISOFIX-barnesikringsutstyret må være godkjent for den spesielle biltypen (se biltypelisten for barnesikringsutstyret)IUF:passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassenX:det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen1:flytt setene forover så langt som nødvendig og juster seteryggen etter behov mot loddrett posisjon for å sikre atbeltet løper forover fra det øvre forankringspunktet2:flytt setene oppover så langt som nødvendig og juster seteryggen etter behov mot loddrett posisjon for å sikre at beltet er stramt på spennesiden3:flytt det aktuelle forsetet foran barnesikringsutstyret forover så langt som nødvendig4:juster den aktuelle hodestøtten etter behov eller fjern den hvis du ønskerA - ISO//F3:forovervendt barnesete for de største barna i vektklasse 9 til 18 kg.B - ISO//F2:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.B1 - ISO//F2X:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.C - ISO//R3:bakovervendt barnesete for de største barna i vektklassen opp til 18 kg.D - ISO//R2:bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kg.E - ISO//R1:bakovervendt barnesete for småbarn i vektklassen opp til 13 kg.
Tillatte monteringssteder for i-Size barnesikringsutstyr med ISOFIX-festebøyler
På passasjersetet foran
På de ytre setene i andre radPå det midtre
setet i andre radPå setene i tredje rad
aktivert kollisjons‐
putedeaktivert kolli‐
sjonsputei-Size
barnesikringsutstyrXXi - UXXi - U:passer for "universelt" i-Size forovervendt eller bakovervendt barnesikringsutstyrX:seteposisjon passer ikke for "universelt" i-Size barnesikringsutstyr
Page 63 of 317
Oppbevaring og transport61Oppbevaring og

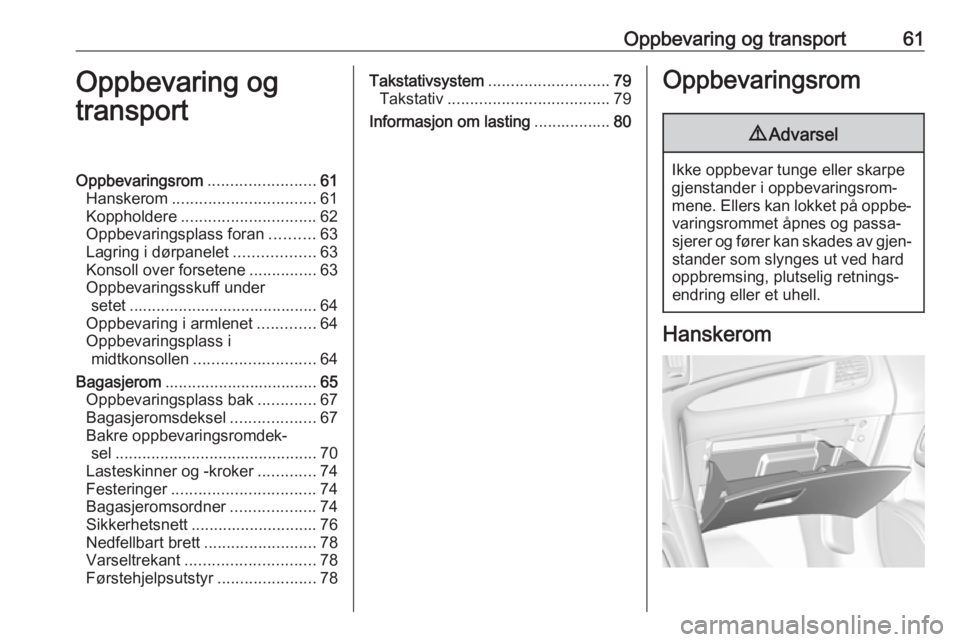

transportOppbevaringsrom ........................61
Hanskerom ................................ 61
Koppholdere .............................. 62
Oppbevaringsplass foran ..........63
Lagring i dørpanelet ..................63
Konsoll over forsetene ...............63
Oppbevaringsskuff under setet .......................................... 64
Oppbevaring i armlenet .............64
Oppbevaringsplass i midtkonsollen ........................... 64
Bagasjerom .................................. 65
Oppbevaringsplass bak .............67
Bagasjeromsdeksel ...................67
Bakre oppbevaringsromdek‐ sel ............................................. 70
Lasteskinner og -kroker .............74
Festeringer ................................ 74
Bagasjeromsordner ...................74
Sikkerhetsnett ............................ 76
Nedfellbart brett .........................78
Varseltrekant ............................. 78
Førstehjelpsutstyr ......................78Takstativsystem ........................... 79
Takstativ .................................... 79
Informasjon om lasting .................80Oppbevaringsrom9Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Hanskerom
Page 64 of 317

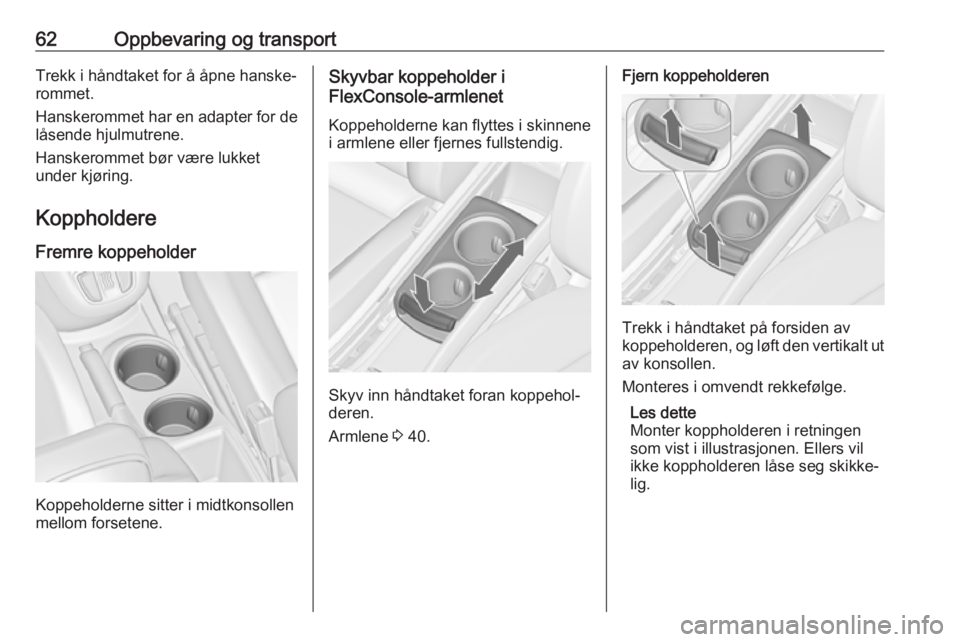

62Oppbevaring og transportTrekk i håndtaket for å åpne hanske‐rommet.
Hanskerommet har en adapter for de låsende hjulmutrene.
Hanskerommet bør være lukket
under kjøring.
Koppholdere
Fremre koppeholder
Koppeholderne sitter i midtkonsollen
mellom forsetene.
Skyvbar koppeholder i
FlexConsole-armlenet
Koppeholderne kan flyttes i skinnene i armlene eller fjernes fullstendig.
Skyv inn håndtaket foran koppehol‐
deren.
Armlene 3 40.
Fjern koppeholderen
Trekk i håndtaket på forsiden av
koppeholderen, og løft den vertikalt ut av konsollen.
Monteres i omvendt rekkefølge.
Les dette
Monter koppholderen i retningen
som vist i illustrasjonen. Ellers vil
ikke koppholderen låse seg skikke‐
lig.
Page 65 of 317

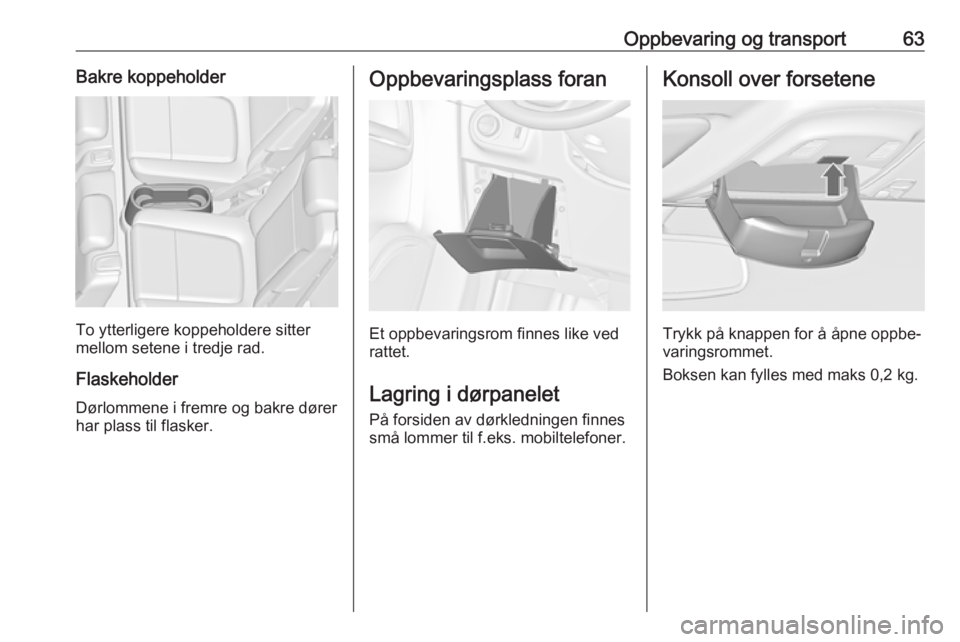

Oppbevaring og transport63Bakre koppeholder
To ytterligere koppeholdere sitter
mellom setene i tredje rad.
Flaskeholder
Dørlommene i fremre og bakre dører har plass til flasker.
Oppbevaringsplass foran
Et oppbevaringsrom finnes like ved
rattet.
Lagring i dørpanelet På forsiden av dørkledningen finnes
små lommer til f.eks. mobiltelefoner.
Konsoll over forsetene
Trykk på knappen for å åpne oppbe‐
varingsrommet.
Boksen kan fylles med maks 0,2 kg.
Page 66 of 317

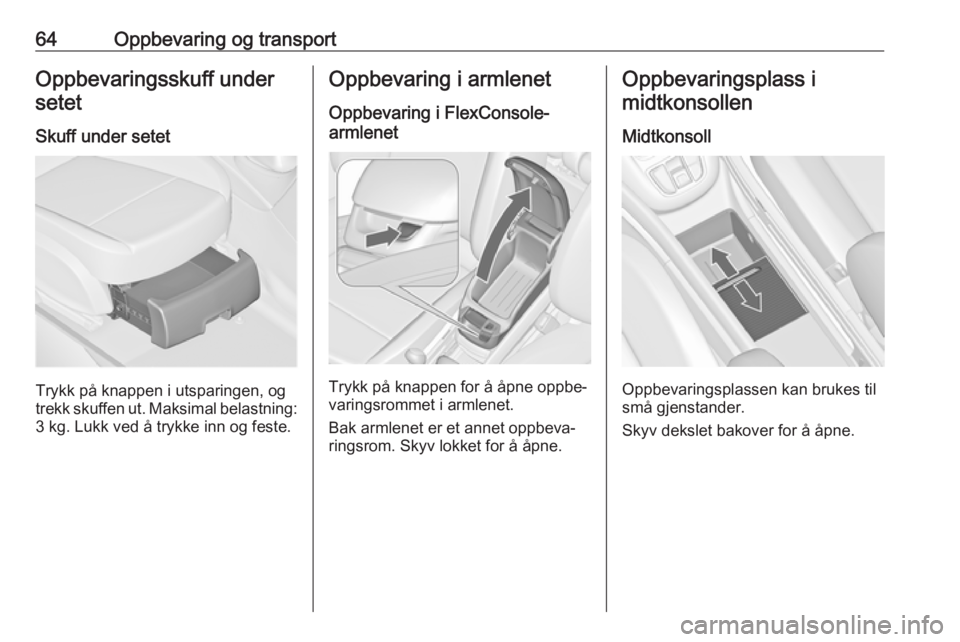

64Oppbevaring og transportOppbevaringsskuff undersetet
Skuff under setet
Trykk på knappen i utsparingen, og
trekk skuffen ut. Maksimal belastning: 3 kg. Lukk ved å trykke inn og feste.
Oppbevaring i armlenet
Oppbevaring i FlexConsole-
armlenet
Trykk på knappen for å åpne oppbe‐
varingsrommet i armlenet.
Bak armlenet er et annet oppbeva‐
ringsrom. Skyv lokket for å åpne.
Oppbevaringsplass i
midtkonsollen
Midtkonsoll
Oppbevaringsplassen kan brukes til
små gjenstander.
Skyv dekslet bakover for å åpne.
Page 67 of 317
Oppbevaring og transport65Bakre konsoll
Det er en oppbevaringsskuff på
baksiden av Flex-konsollen. Trekk ut
for å åpne.
Merk
Må ikke brukes til aske eller
glødende gjenstander.

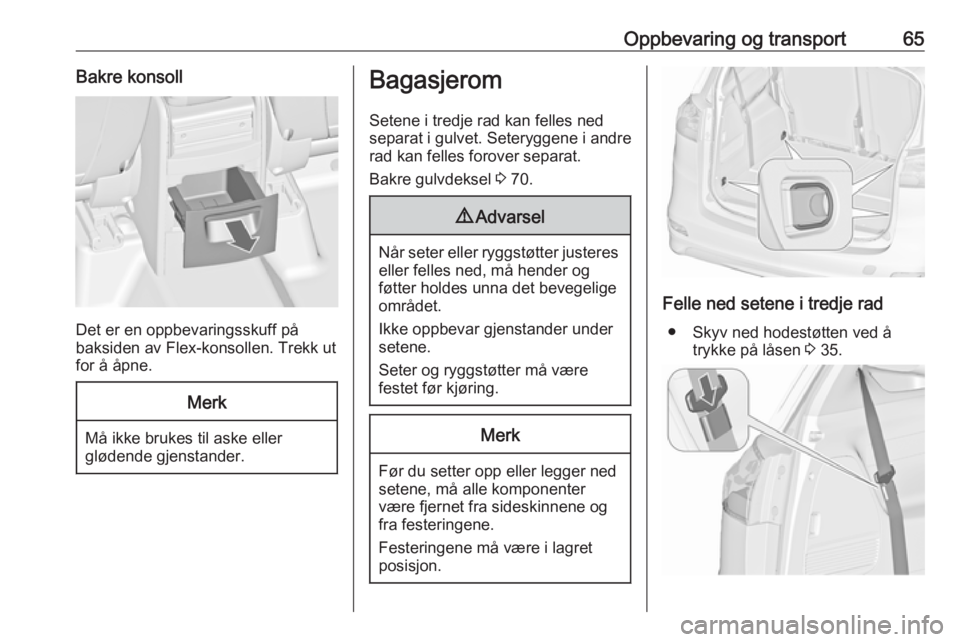

Bagasjerom
Setene i tredje rad kan felles ned
separat i gulvet. Seteryggene i andre
rad kan felles forover separat.
Bakre gulvdeksel 3 70.9 Advarsel
Når seter eller ryggstøtter justeres
eller felles ned, må hender og
føtter holdes unna det bevegelige
området.
Ikke oppbevar gjenstander under
setene.
Seter og ryggstøtter må være
festet før kjøring.
Merk
Før du setter opp eller legger ned
setene, må alle komponenter
være fjernet fra sideskinnene og
fra festeringene.
Festeringene må være i lagret
posisjon.

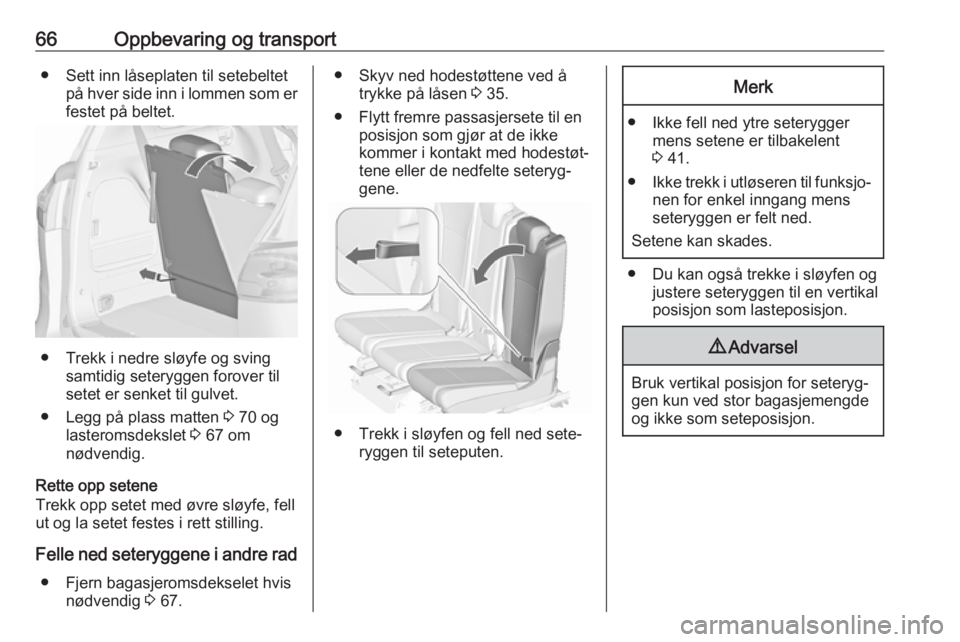

Felle ned setene i tredje rad
● Skyv ned hodestøtten ved å trykke på låsen 3 35.
Page 68 of 317
66Oppbevaring og transport● Sett inn låseplaten til setebeltetpå hver side inn i lommen som er
festet på beltet.
● Trekk i nedre sløyfe og sving samtidig seteryggen forover til
setet er senket til gulvet.
● Legg på plass matten 3 70 og
lasteromsdekslet 3 67 om
nødvendig.
Rette opp setene
Trekk opp setet med øvre sløyfe, fell
ut og la setet festes i rett stilling.
Felle ned seteryggene i andre rad ● Fjern bagasjeromsdekselet hvis nødvendig 3 67.
● Skyv ned hodestøttene ved å
trykke på låsen 3 35.
● Flytt fremre passasjersete til en posisjon som gjør at de ikke
kommer i kontakt med hodestøt‐
tene eller de nedfelte seteryg‐
gene.
● Trekk i sløyfen og fell ned sete‐ ryggen til seteputen.
Merk
● Ikke fell ned ytre seterygger mens setene er tilbakelent
3 41.
● Ikke trekk i utløseren til funksjo‐
nen for enkel inngang mens
seteryggen er felt ned.
Setene kan skades.
● Du kan også trekke i sløyfen og justere seteryggen til en vertikal
posisjon som lasteposisjon.
9 Advarsel
Bruk vertikal posisjon for seteryg‐
gen kun ved stor bagasjemengde
og ikke som seteposisjon.
Page 69 of 317

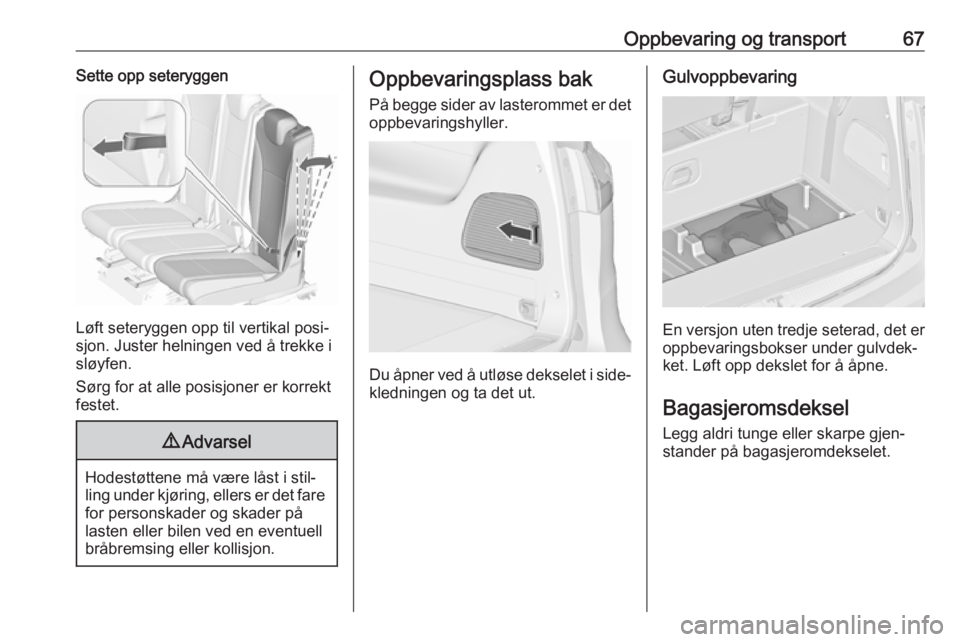

Oppbevaring og transport67Sette opp seteryggen
Løft seteryggen opp til vertikal posi‐
sjon. Juster helningen ved å trekke i
sløyfen.
Sørg for at alle posisjoner er korrekt
festet.
9 Advarsel
Hodestøttene må være låst i stil‐
ling under kjøring, ellers er det fare for personskader og skader på
lasten eller bilen ved en eventuell
bråbremsing eller kollisjon.
Oppbevaringsplass bak
På begge sider av lasterommet er det
oppbevaringshyller.
Du åpner ved å utløse dekselet i side‐ kledningen og ta det ut.
Gulvoppbevaring
En versjon uten tredje seterad, det er
oppbevaringsbokser under gulvdek‐
ket. Løft opp dekslet for å åpne.
Bagasjeromsdeksel Legg aldri tunge eller skarpe gjen‐
stander på bagasjeromdekselet.
Page 70 of 317
68Oppbevaring og transport

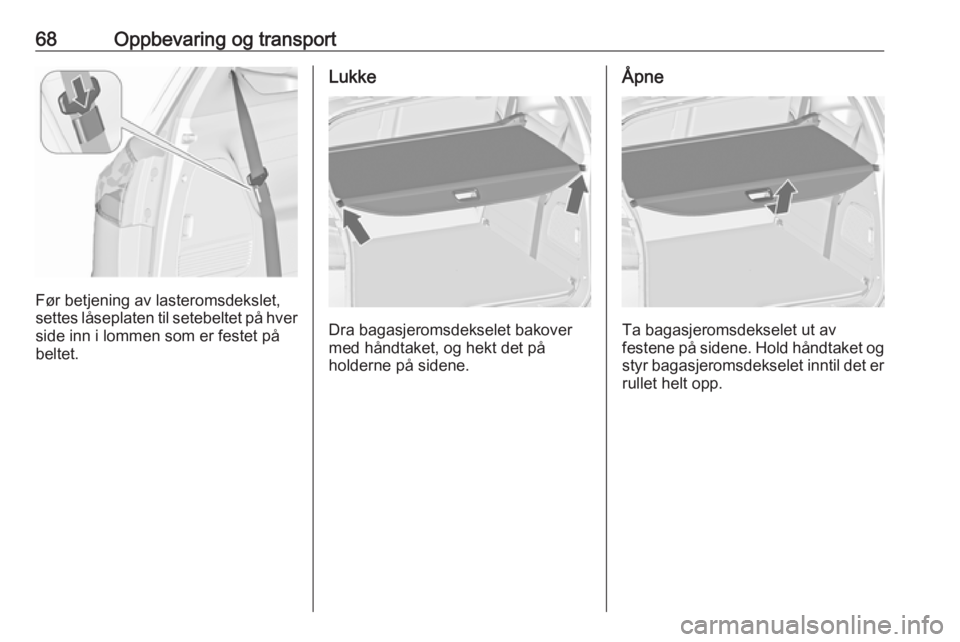

Før betjening av lasteromsdekslet,
settes låseplaten til setebeltet på hver side inn i lommen som er festet på
beltet.
Lukke
Dra bagasjeromsdekselet bakover
med håndtaket, og hekt det på
holderne på sidene.
Åpne
Ta bagasjeromsdekselet ut av
festene på sidene. Hold håndtaket og styr bagasjeromsdekselet inntil det er rullet helt opp.
