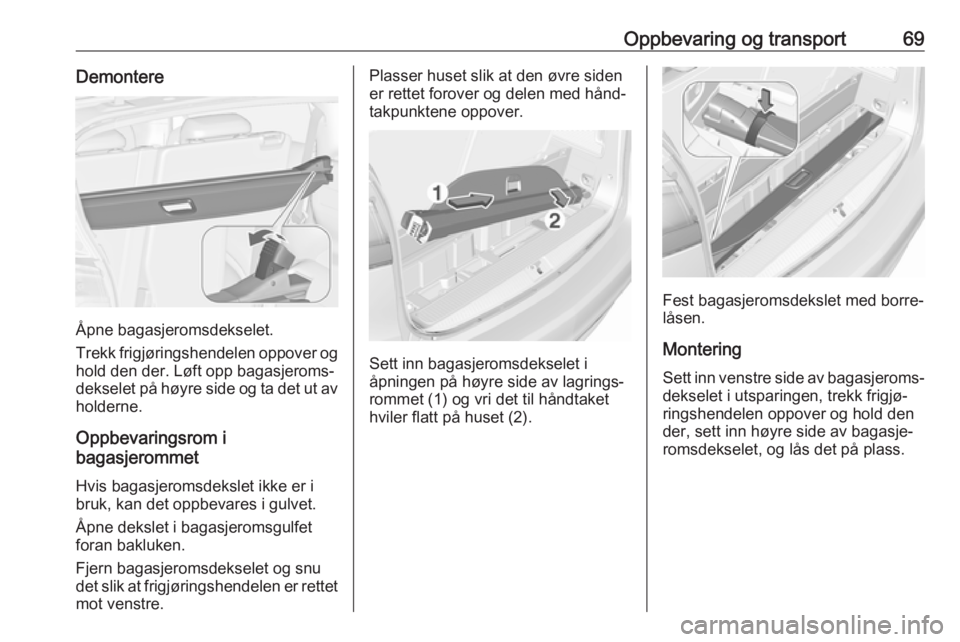

Oppbevaring og transport69Demontere
Åpne bagasjeromsdekselet.
Trekk frigjøringshendelen oppover og hold den der. Løft opp bagasjeroms‐
dekselet på høyre side og ta det ut av
holderne.
Oppbevaringsrom i
bagasjerommet
Hvis bagasjeromsdekslet ikke er i
bruk, kan det oppbevares i gulvet.
Åpne dekslet i bagasjeromsgulfet
foran bakluken.
Fjern bagasjeromsdekselet og snu
det slik at frigjøringshendelen er rettet
mot venstre.
Plasser huset slik at den øvre siden
er rettet forover og delen med hånd‐
takpunktene oppover.
Sett inn bagasjeromsdekselet i
åpningen på høyre side av lagrings‐
rommet (1) og vri det til håndtaket
hviler flatt på huset (2).
Fest bagasjeromsdekslet med borre‐
låsen.
Montering
Sett inn venstre side av bagasjeroms‐
dekselet i utsparingen, trekk frigjø‐
ringshendelen oppover og hold den
der, sett inn høyre side av bagasje‐
romsdekselet, og lås det på plass.
Page 72 of 317
70Oppbevaring og transportBakre oppbevaringsrom‐deksel

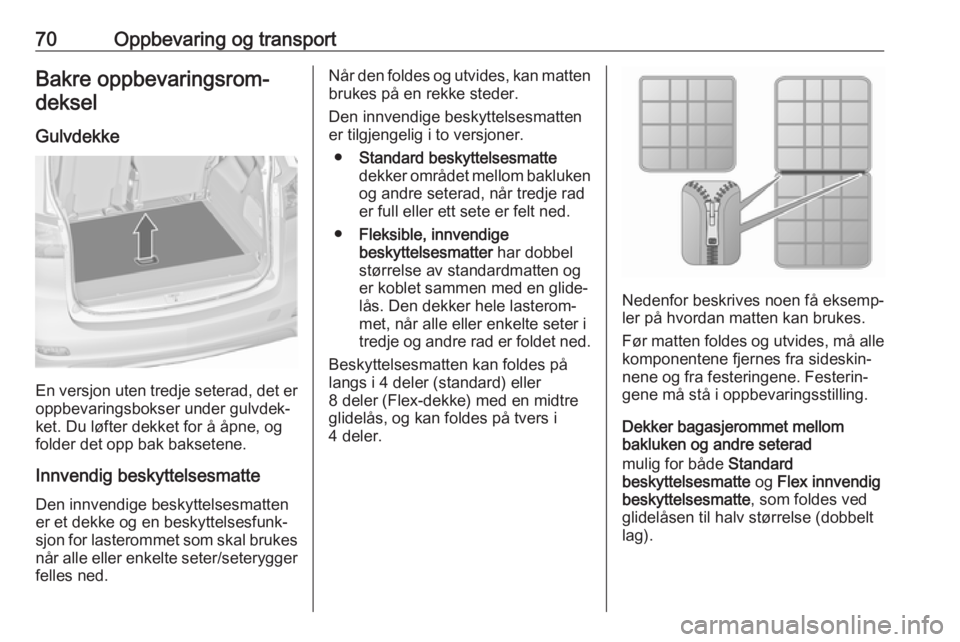

Gulvdekke
En versjon uten tredje seterad, det er
oppbevaringsbokser under gulvdek‐
ket. Du løfter dekket for å åpne, og
folder det opp bak baksetene.
Innvendig beskyttelsesmatte
Den innvendige beskyttelsesmatten
er et dekke og en beskyttelsesfunk‐
sjon for lasterommet som skal brukes
når alle eller enkelte seter/seterygger
felles ned.
Når den foldes og utvides, kan matten
brukes på en rekke steder.
Den innvendige beskyttelsesmatten
er tilgjengelig i to versjoner.
● Standard beskyttelsesmatte
dekker området mellom bakluken og andre seterad, når tredje rad
er full eller ett sete er felt ned.
● Fleksible, innvendige
beskyttelsesmatter har dobbel
størrelse av standardmatten og
er koblet sammen med en glide‐
lås. Den dekker hele lasterom‐ met, når alle eller enkelte seter i
tredje og andre rad er foldet ned.
Beskyttelsesmatten kan foldes på
langs i 4 deler (standard) eller
8 deler (Flex-dekke) med en midtre
glidelås, og kan foldes på tvers i
4 deler.
Nedenfor beskrives noen få eksemp‐
ler på hvordan matten kan brukes.
Før matten foldes og utvides, må alle
komponentene fjernes fra sideskin‐
nene og fra festeringene. Festerin‐
gene må stå i oppbevaringsstilling.
Dekker bagasjerommet mellom
bakluken og andre seterad
mulig for både Standard
beskyttelsesmatte og Flex innvendig
beskyttelsesmatte , som foldes ved
glidelåsen til halv størrelse (dobbelt
lag).
Page 73 of 317
Oppbevaring og transport71

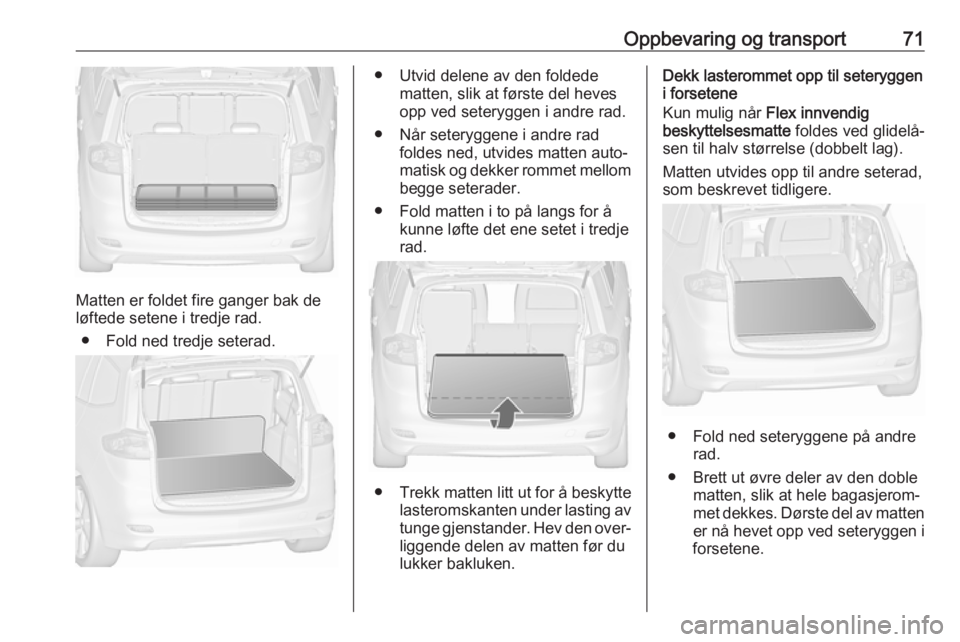

Matten er foldet fire ganger bak de
løftede setene i tredje rad.
● Fold ned tredje seterad.
● Utvid delene av den foldede matten, slik at første del hevesopp ved seteryggen i andre rad.
● Når seteryggene i andre rad foldes ned, utvides matten auto‐matisk og dekker rommet mellom begge seterader.
● Fold matten i to på langs for å kunne løfte det ene setet i tredjerad.
● Trekk matten litt ut for å beskytte
lasteromskanten under lasting av tunge gjenstander. Hev den over‐
liggende delen av matten før du
lukker bakluken.
Dekk lasterommet opp til seteryggen
i forsetene
Kun mulig når Flex innvendig
beskyttelsesmatte foldes ved glidelå‐
sen til halv størrelse (dobbelt lag).
Matten utvides opp til andre seterad,
som beskrevet tidligere.
● Fold ned seteryggene på andre rad.
● Brett ut øvre deler av den doble matten, slik at hele bagasjerom‐
met dekkes. Dørste del av matten
er nå hevet opp ved seteryggen i
forsetene.
Page 74 of 317
72Oppbevaring og transport
● Fold overliggende bakre delunder matten før bakluken
lukkes.
Dekker bagasjerommet delvis
Kun mulig når Flex innvendig
beskyttelsesmatte foldes ved glidelå‐
sen til halv størrelse (dobbelt lag).
Eksempel på bruk: Venstre ytre sete‐ rygg er ikke felt ned
Matten utvides opp til andre seterad,
som beskrevet i første del.
● Fell ned seteryggen som skal dekkes til.
●Åpne glidelåsen bak den hevede
seteryggen.
● Trekk ut matten til første del ligger flatt på lasteromsgulvet.
● Delen som åpnes ved gildelåsen heves i lengderetningen og
foldes inn mot midten.● Legg ut øvre del av den doble matten over den nedfelte sete‐
ryggen.
● Fold overliggende bakre del under matten før bakluken
lukkes.
Fortsett på samme måte når ytre og
og midtre ryggstøtte ikke er felt ned.
Eksempel på bruk: Bare midtre sete‐
rygg er felt ned
Matten utvides opp til andre seterad,
som beskrevet i første del.
● Fell ned midtre seterygg som skal
tildekkes.
Page 75 of 317
Oppbevaring og transport73

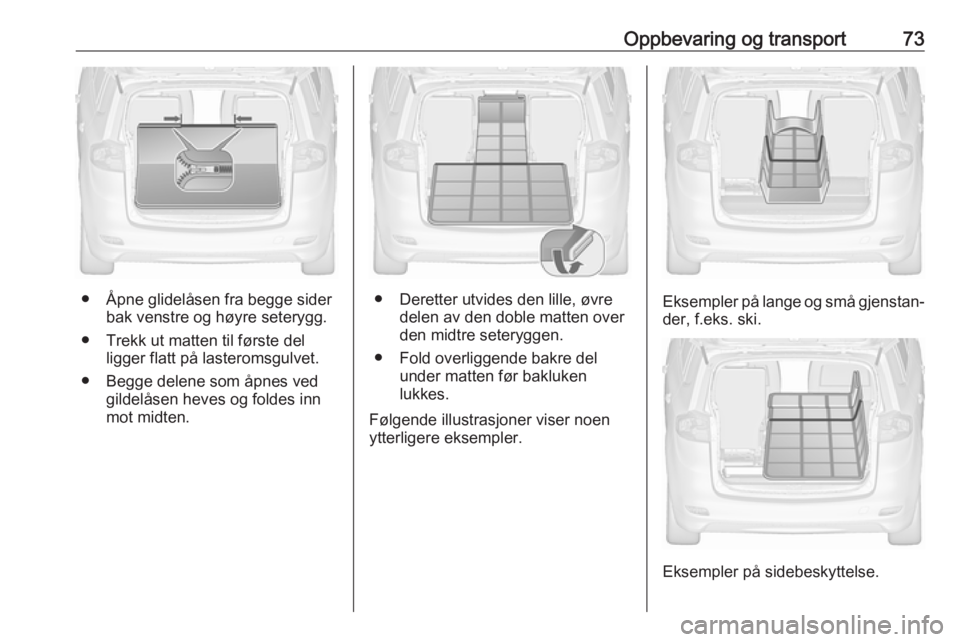

● Åpne glidelåsen fra begge siderbak venstre og høyre seterygg.
● Trekk ut matten til første del ligger flatt på lasteromsgulvet.
● Begge delene som åpnes ved gildelåsen heves og foldes inn
mot midten.● Deretter utvides den lille, øvre delen av den doble matten over
den midtre seteryggen.
● Fold overliggende bakre del under matten før bakluken
lukkes.
Følgende illustrasjoner viser noen
ytterligere eksempler.Eksempler på lange og små gjenstan‐
der, f.eks. ski.
Eksempler på sidebeskyttelse.
Page 76 of 317
74Oppbevaring og transport
Eksempel på dekket, nedfelt seterygg
på andre rad og ett nedfelt sete på
tredje rad.

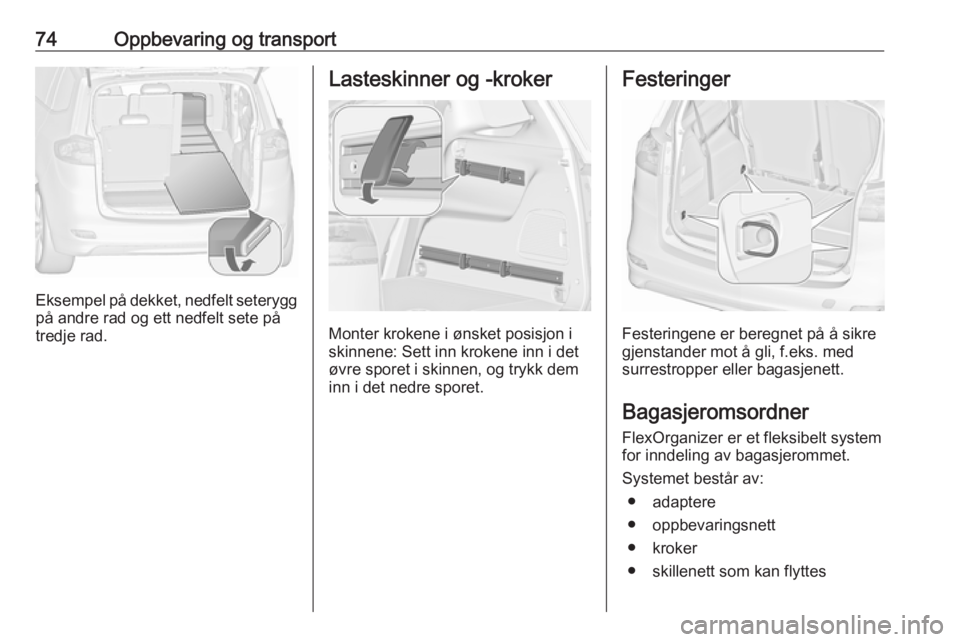

Lasteskinner og -kroker
Monter krokene i ønsket posisjon i
skinnene: Sett inn krokene inn i det øvre sporet i skinnen, og trykk dem
inn i det nedre sporet.
Festeringer
Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med surrestropper eller bagasjenett.
Bagasjeromsordner
FlexOrganizer er et fleksibelt system
for inndeling av bagasjerommet.
Systemet består av: ● adaptere
● oppbevaringsnett
● kroker
● skillenett som kan flyttes
Page 77 of 317
Oppbevaring og transport75Komponentene er festet med adap‐
tere og kroker til skinner på begge
sideveggene.

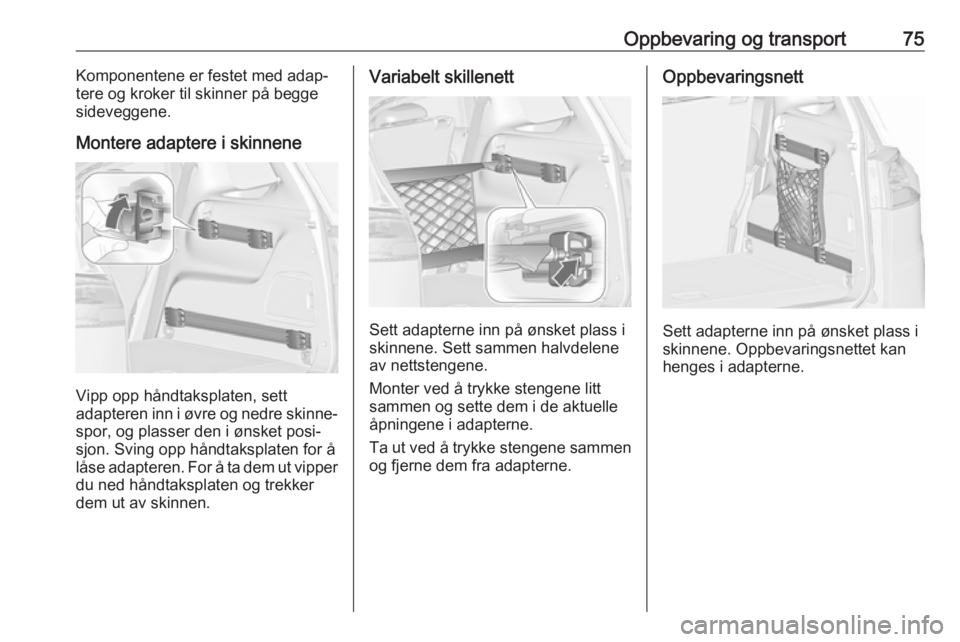

Montere adaptere i skinnene
Vipp opp håndtaksplaten, sett
adapteren inn i øvre og nedre skinne‐
spor, og plasser den i ønsket posi‐
sjon. Sving opp håndtaksplaten for å
låse adapteren. For å ta dem ut vipper
du ned håndtaksplaten og trekker
dem ut av skinnen.
Variabelt skillenett
Sett adapterne inn på ønsket plass i
skinnene. Sett sammen halvdelene
av nettstengene.
Monter ved å trykke stengene litt sammen og sette dem i de aktuelle
åpningene i adapterne.
Ta ut ved å trykke stengene sammen og fjerne dem fra adapterne.
Oppbevaringsnett
Sett adapterne inn på ønsket plass i
skinnene. Oppbevaringsnettet kan
henges i adapterne.
Page 78 of 317

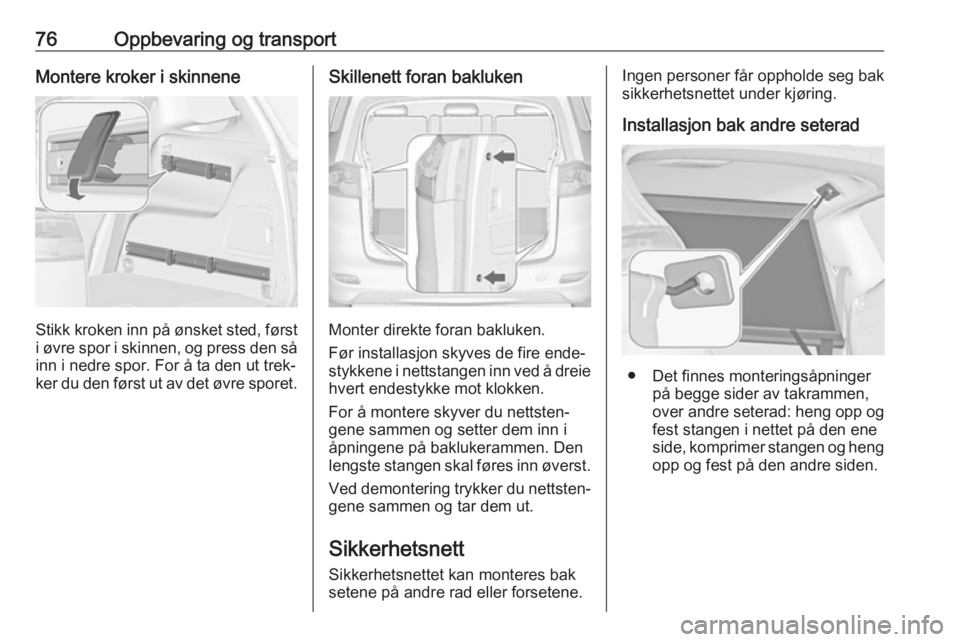

76Oppbevaring og transportMontere kroker i skinnene
Stikk kroken inn på ønsket sted, førsti øvre spor i skinnen, og press den så
inn i nedre spor. For å ta den ut trek‐
ker du den først ut av det øvre sporet.
Skillenett foran bakluken
Monter direkte foran bakluken.
Før installasjon skyves de fire ende‐
stykkene i nettstangen inn ved å dreie hvert endestykke mot klokken.
For å montere skyver du nettsten‐
gene sammen og setter dem inn i
åpningene på baklukerammen. Den
lengste stangen skal føres inn øverst.
Ved demontering trykker du nettsten‐ gene sammen og tar dem ut.
Sikkerhetsnett
Sikkerhetsnettet kan monteres bak
setene på andre rad eller forsetene.
Ingen personer får oppholde seg bak
sikkerhetsnettet under kjøring.
Installasjon bak andre seterad
● Det finnes monteringsåpninger på begge sider av takrammen,
over andre seterad: heng opp og
fest stangen i nettet på den ene
side, komprimer stangen og heng opp og fest på den andre siden.
Page 79 of 317
Oppbevaring og transport77

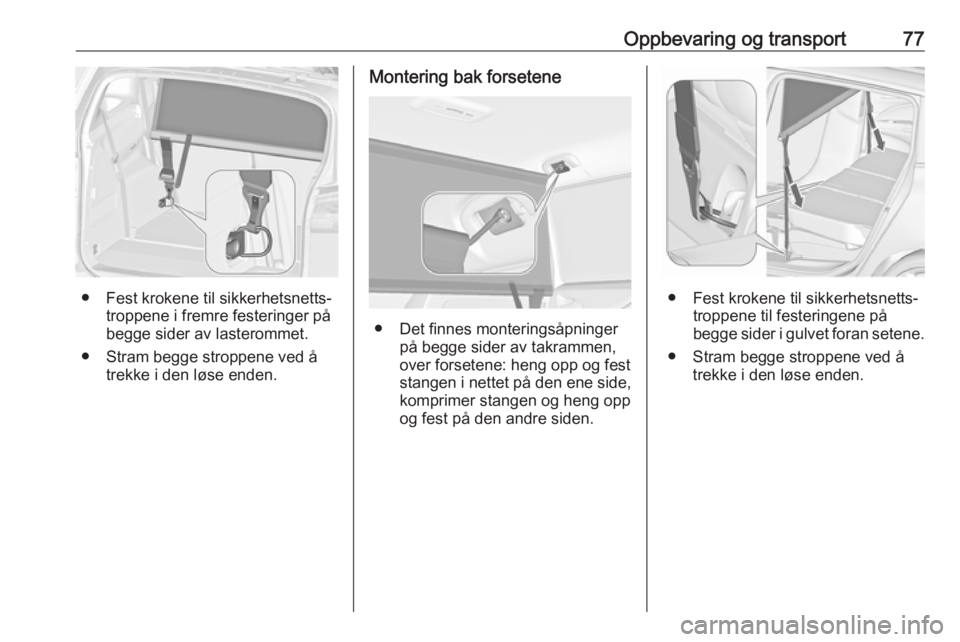

● Fest krokene til sikkerhetsnetts‐troppene i fremre festeringer på
begge sider av lasterommet.
● Stram begge stroppene ved å trekke i den løse enden.
Montering bak forsetene
● Det finnes monteringsåpninger på begge sider av takrammen,
over forsetene: heng opp og fest
stangen i nettet på den ene side,
komprimer stangen og heng opp
og fest på den andre siden.
● Fest krokene til sikkerhetsnetts‐ troppene til festeringene på
begge sider i gulvet foran setene.
● Stram begge stroppene ved å trekke i den løse enden.
Page 80 of 317
78Oppbevaring og transportDemontering
Trykk på knappen på strammeren for
å utløse stroppen på begge sider. Ta
krokene ut av festeringene. Hekt løs
stengene til sikkerhetsnettet fra
brakettene i takrammen. Rull
sammen nettet og fest det med en
stropp.
OppbevaringÅpne dekslet i bagasjeromsgulvet
foran bakluken.
Legg inn sikkerhetsnettet og lukk
dekslet.
Nedfellbart brett Plassert i forseteryggene.
Åpne ved å trekke det opp til det
låses.
Fell ned brettet ved å trykke det
nedover forbi motstandspunktet.
Legg ikke tunge gjenstander på det
nedfellbare brettet.
Varseltrekant
Legg varselstrekanten i oppbeva‐
ringsrom i gulvet på bagasjerommet.
Førstehjelpsutstyr
Lagre førstehjelpsutstyret og reflek‐
svesten under førersetet.
