OPEL ZAFIRA C 2019 Ohjekirja (in Finnish)

Säilytys79
Aseta turvaverkko säilytystilaan ja
sulje kansi.
Taitettava pöytätaso Sijaitsevat etuistuinten selkänojissa.
Avaa vetämällä ylöspäin lukittumi‐
seen asti.
Taita kokoon painamalla alas vasteen yli.
Älä laita raskaita esineitä taitettavalle
pöytätasolle.
Varoituskolmio
Säilytä varoituskolmio säilytystilassa
tavaratilan lattiassa takaluukun
edessä.
Ensiapupakkaus Varastoi ensiapupakkaus ja heijastin‐liivi kuljettajan istuimen alle.
Käytä hihnoja kiinnittämiseen.

80SäilytysToisessa versiossa ensiapupakkaus
sijaitsee säilytyslaatikossa kuljettajan istuimen alla. Siirrä lukitsinta säilytys‐laatikon avaamiseksi tai sulkemi‐
seksi.Kattotelinejärjestelmä
Kattoteline
Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐
töä. Ota lisätietoja varten yhteys
korjaamoon.
Noudata kattotelineen käyttöohjetta. Poista kattoteline, kun sitä ei tarvita.
Kattotelineen asennus
Kattokaiteilla varustetut autot
Kiinnitä kattoteline reikiin.
Autot ilman kattokaiteita
Kiinnittääksesi kattotelineen avaa
katossa olevien kiinnikkeiden suoja‐
kannet. Aseta asennuskiinnikkeet
ohjeiden mukaisesti kuvassa näkyviin pitimiin.

Säilytys81Lastaustietoa
● Raskaat esineet tulee asettaatavaratilassa takaistuinten selkä‐
nojien taakse. Varmista, että selkänojat on lukittu pitävästi. Jos
teet kuormasta pinon, aseta
raskaat esineet pinon alimmai‐
siksi.
● Estä irrallisten esineiden liukumi‐
nen kiinnittämällä ne hihnoilla
kiinnityssilmukoihin 3 75.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.
● Älä kuljeta mitään esineitä tava‐ ratilan suojan äläkä kojelaudan
päällä.
● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivunkäyttöä eikä estää kuljettajan liik‐ keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi sinkoilla
auton sisätiloissa aiheuttaen
vammoja tai kuorman tai auton
vaurioitumisen.
● Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi
3 290) ja EY-normin mukaisen
omamassan erotus.
Laske kantavuus kirjoittamalla
autosi paino tämän käyttöoppaan
alussa olevaan painotaulukkoon.
EY-omamassa sisältää kuljetta‐ jan (68 kg), matkatavaran (7 kg)
ja kaikkien nesteiden (polttoaine‐
säiliön 90 % täyttöaste) painon.
Erikois- ja lisävarusteet nostavat omamassaa.
● Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa
kuorma tasaisesti ja kiinnitä se
hihnoilla siten, ettei se pääse liik‐ kumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen.
Tarkasta kiinnityksen pitävyys
usein ja kiristä tarvittaessa.
Suurin sallittu ajonopeus on
120 km/h.
Suurin sallittu kattokuorma on
75 kg autoissa ilman kattokaiteita
ja 100 kg kattokaiteilla varuste‐
tuissa autoissa. Kattokuorma
muodostuu kattotelineen ja kuor‐ man yhteenlasketusta painosta.

82Mittarit ja käyttölaitteetMittarit ja
käyttölaitteetKäyttölaitteet ................................ 83
Ohjauspyörän säätö ..................83
Ohjauspyörän kauko-ohjaus .....83
Lämmitettävä ohjauspyörä ........83
Äänitorvi .................................... 84
Tuulilasin pyyhin ja pesulaite .....84
Takalasin pyyhin ja pesulaite ....85
Ulkolämpötila ............................. 86
Kello .......................................... 86
Virtapistokkeet ........................... 87
Savukkeensytytin ......................88
Tuhkakupit ................................. 88
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................... 89
Mittaristo .................................... 89
Nopeusmittari ............................ 89
Matkamittari ............................... 89
Osamatkamittari ........................89
Kierroslukumittari .......................90
Polttoainemittari .........................90
Moottorin jäähdytysnesteen lämpömittari .............................. 90
Huoltonäyttö .............................. 91
Merkkivalot ................................ 92Suuntavilkut............................... 94
Turvavyömuistutin .....................95
Turvatyynyt ja turvavyönkiristimet .................... 95
Turvatyynyn poistaminen käytöstä .................................... 96
Latausjärjestelmä ......................96
Toimintavian merkkivalo ............96
Jarru- ja kytkinjärjestelmä ..........96
Polkimen käyttö ......................... 97
Sähkötoiminen seisontajarru .....97
Sähkötoimisen seisontajarrun vika ........................................... 97
Lukkiutumaton jarrujärjestelmä (ABS) ........................................ 97
Vaihteensiirto ............................. 98
Ohjaustehostin .......................... 98
Etäisyyden osoitus edessä olevaan kohteeseen .................98
Kaistavahti ................................. 98
Elektroninen ajonvakautusjär‐ jestelmä pois päältä .................98
Elektroninen ajonvakautusjär‐ jestelmä ja
luistonestojärjestelmä ...............98
Luistonestojärjestelmä pois päältä ........................................ 98
Hehkutus ................................... 99
Pakokaasusuodatin ...................99
AdBlue ....................................... 99Rengaspaineiden
valvontajärjestelmä ................... 99
Moottorin öljynpaine ..................99
Polttoaine vähissä ...................100
Ajonestin .................................. 100
Ulkovalot .................................. 100
Kaukovalot ............................... 100
Kaukovaloapu .......................... 100
LED-ajovalot ............................ 100
Etusumuvalot ........................... 100
Takasumuvalo ......................... 100
Vakionopeussäädin .................100
Mukautuva vakionopeussäädin ................101
Auto havaittu edessä ...............101
Nopeusrajoitin ......................... 101
Liikennemerkkien tunnistus .....101
Ovi auki ................................... 101
Näytöt ........................................ 102
Kuljettajan tietokeskus .............102
Infonäyttö ................................. 106
Auton viestit ............................... 107
Varoitusäänet .......................... 107
Pariston jännite ........................107
Auton räätälöinti .........................108
Telematiikan huolto ...................110
OnStar ..................................... 110

Mittarit ja käyttölaitteet83Käyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä,
lukitse vipu ja varmista, että se lukit‐
tuu täysin.
Säädä ohjauspyörän asento vain
auton seistessä ja ohjauslukon
ollessa vapautettuna.
Ohjauspyörän
kauko-ohjaus
Infotainment-järjestelmää, joitakin
kuljettajan apujärjestelmiä ja kytket‐
tyä matkapuhelinta voidaan käyttää
ohjauspyörän säätimillä.
Lisäohjeita on Infotainment-ohjekir‐
jassa.
Kuljettajan apujärjestelmät 3 206.
Lämmitettävä ohjauspyörä
Lämmitys kytketään painamalla *.
Aktivointi osoitetaan painikkeessa olevalla LED-valolla.

84Mittarit ja käyttölaitteetOhjauspyörän suositeltavat tarttuma‐
kohdat lämmitetään nopeammin ja
korkeampaan lämpötilaan kuin muut
alueet.
Lämmitys toimii moottorin käydessä
ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 188.
Äänitorvi
Paina j.
Tuulilasin pyyhin ja
pesulaite
TuulilasinpyyhkimetHI:nopeaLO:hidasINT:taukopyyhintä tai automaatti‐
nen pyyhintä sadetunnisti‐
mellaOFF:poissa päältä
Kertapyyhkäisy, kun tuulilasinpyyhki‐
met eivät ole päällä: paina vipua alas‐ päin asentoon 1x.
Älä kytke päälle lasin ollessa jäässä.
Kytke pois pesulinjoilla.
Säädettävä pyyhintäväli
Pyyhinvipu asennossa INT.
Säädä haluamasi pyyhintäväli säätö‐
pyörällä:
lyhyt väli:käännä säätöpyö‐
rää ylöspäinpitkä väli:käännä säätöpyö‐
rää alaspäin

Mittarit ja käyttölaitteet85Sadetunnistimen säädettävä
herkkyys
Pyyhinvipu asennossa INT.
Säädä sadetunnistimen herkkyyttä
kiertämällä säätöpyörää.
Sadetunnistin havaitsee tuulilasilla
olevan veden määrän ja ohjaa auto‐
maattisesti pyyhkimistaajuutta ja -
nopeutta.
Kun pyyhkimet eivät ole toimineet 20
sekuntiin, pyyhkimien varret siirtyvät
hieman alaspäin pysäköintiasentoon.
Pidä tunnistin puhtaana pölystä,
liasta ja jäästä.
Tuulilasin pesulaite
Vedä vivusta. Tuulilasille suihkute‐
taan pesunestettä ja pyyhin pyyhkäi‐
see muutaman kerran.
Pesulaitteen neste 3 248
Takalasin pyyhin ja pesulaite
Käynnistä takalasin pyyhin paina‐
malla keinukytkintä:
yläasento:jatkuva toimintaala-asento:jaksottainen toimintakeskiasento:poissa päältä

86Mittarit ja käyttölaitteet
Paina vipua. Takalasille suihkutetaanpesunestettä ja pyyhin pyyhkäisee
muutaman kerran.
Älä käytä tätä toimintoa takalasin
ollessa jäässä.
Kytke pois pesulinjoilla.
Takalasin pyyhin kytkeytyy automaat‐
tisesti päälle, kun tuulilasinpyyhkimet
ovat kytkettyinä ja peruutusvaihde
kytketään.
Tämän toiminnon päälle- tai poiskyt‐
kentää voidaan muuttaa infonäytön
Asetukset-valikossa.
Auton räätälöinti 3 108.
Ulkolämpötila
Lämpötilan lasku näkyy heti, lämpöti‐
lan nousu viiveen jälkeen.
Jos ulkolämpötila laskee 3 °C:een,
kuljettajan tietokeskuksessa näkyy
varoitusviesti.9 Varoitus
Jo lämpötilan ollessa näytön
mukaan muutamia asteita 0 °C:n
yläpuolella tien pinta voi olla
jäässä.
Kello
Kellonaika ja päivämäärä esitetään infonäytössä.
R 4.0 IntelliLink
Paina ; ja valitse sitten Asetukset.
Avaa kyseinen alavalikko näyttöön
valitsemalla Aika ja päivämäärä .

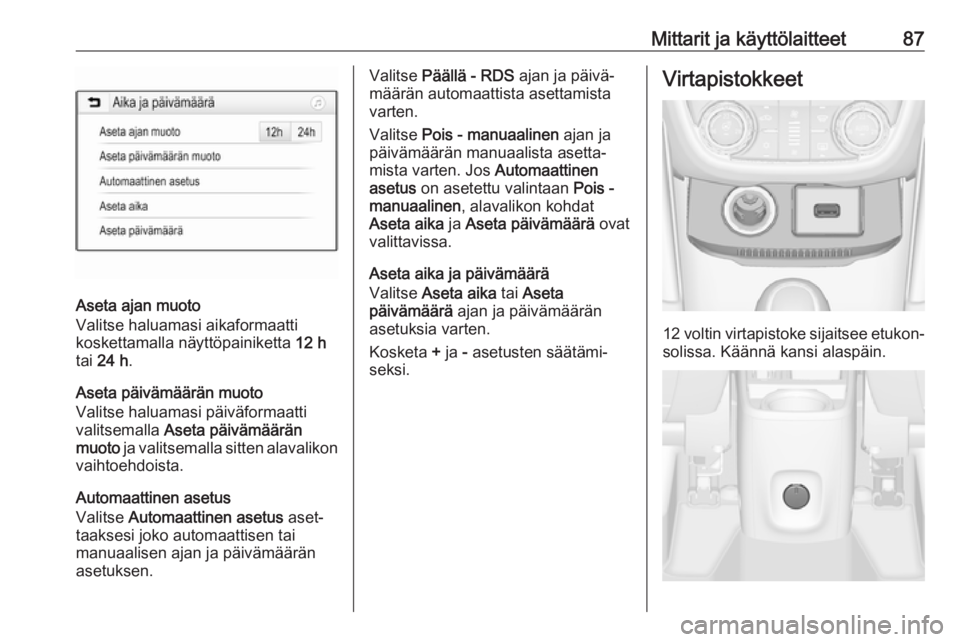

Mittarit ja käyttölaitteet87
Aseta ajan muoto
Valitse haluamasi aikaformaatti
koskettamalla näyttöpainiketta 12 h
tai 24 h .
Aseta päivämäärän muoto
Valitse haluamasi päiväformaatti
valitsemalla Aseta päivämäärän
muoto ja valitsemalla sitten alavalikon
vaihtoehdoista.
Automaattinen asetus
Valitse Automaattinen asetus aset‐
taaksesi joko automaattisen tai
manuaalisen ajan ja päivämäärän
asetuksen.
Valitse Päällä - RDS ajan ja päivä‐
määrän automaattista asettamista
varten.
Valitse Pois - manuaalinen ajan ja
päivämäärän manuaalista asetta‐
mista varten. Jos Automaattinen
asetus on asetettu valintaan Pois -
manuaalinen , alavalikon kohdat
Aseta aika ja Aseta päivämäärä ovat
valittavissa.
Aseta aika ja päivämäärä
Valitse Aseta aika tai Aseta
päivämäärä ajan ja päivämäärän
asetuksia varten.
Kosketa + ja - asetusten säätämi‐
seksi.Virtapistokkeet
12 voltin virtapistoke sijaitsee etukon‐
solissa. Käännä kansi alaspäin.

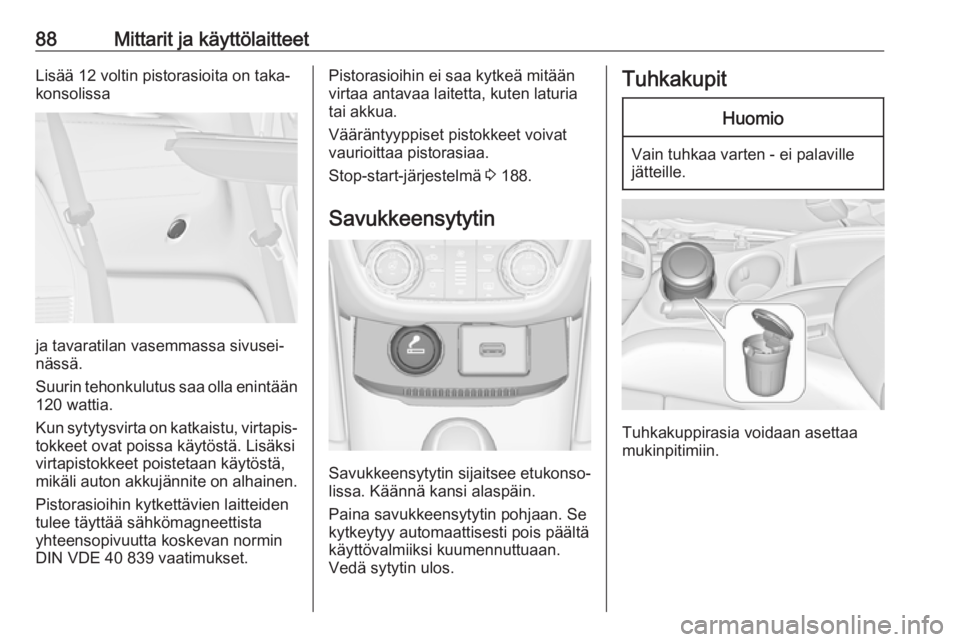

88Mittarit ja käyttölaitteetLisää 12 voltin pistorasioita on taka‐
konsolissa
ja tavaratilan vasemmassa sivusei‐
nässä.
Suurin tehonkulutus saa olla enintään 120 wattia.
Kun sytytysvirta on katkaistu, virtapis‐
tokkeet ovat poissa käytöstä. Lisäksi
virtapistokkeet poistetaan käytöstä,
mikäli auton akkujännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista
yhteensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia
tai akkua.
Vääräntyyppiset pistokkeet voivat
vaurioittaa pistorasiaa.
Stop-start-järjestelmä 3 188.
Savukkeensytytin
Savukkeensytytin sijaitsee etukonso‐
lissa. Käännä kansi alaspäin.
Paina savukkeensytytin pohjaan. Se
kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.
TuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia voidaan asettaa
mukinpitimiin.
