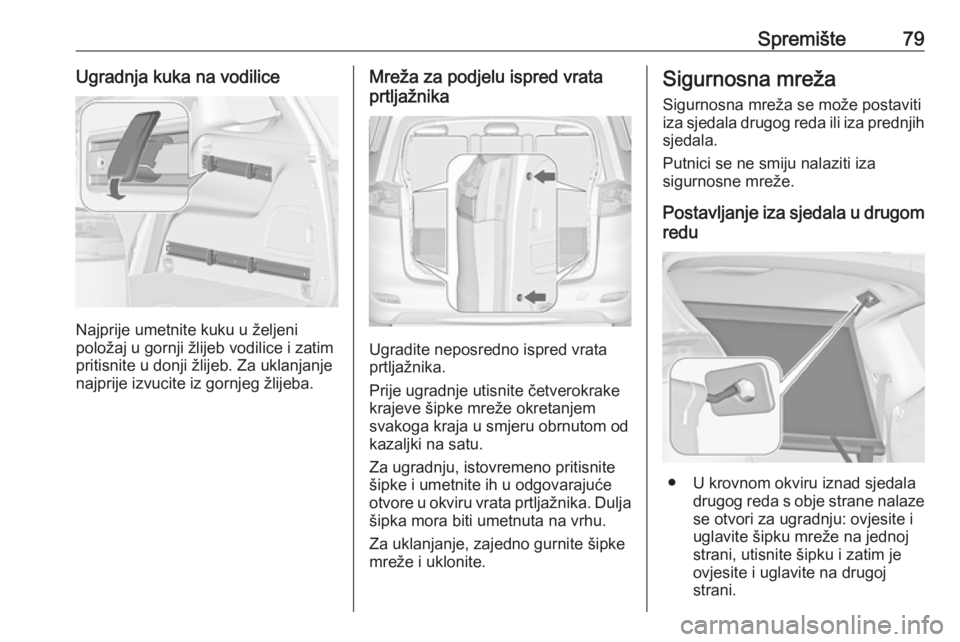

Spremište79Ugradnja kuka na vodilice
Najprije umetnite kuku u željeni
položaj u gornji žlijeb vodilice i zatim
pritisnite u donji žlijeb. Za uklanjanje
najprije izvucite iz gornjeg žlijeba.
Mreža za podjelu ispred vrata
prtljažnika
Ugradite neposredno ispred vrata
prtljažnika.
Prije ugradnje utisnite četverokrake
krajeve šipke mreže okretanjem
svakoga kraja u smjeru obrnutom od kazaljki na satu.
Za ugradnju, istovremeno pritisnite
šipke i umetnite ih u odgovarajuće
otvore u okviru vrata prtljažnika. Dulja šipka mora biti umetnuta na vrhu.
Za uklanjanje, zajedno gurnite šipke
mreže i uklonite.
Sigurnosna mreža
Sigurnosna mreža se može postaviti
iza sjedala drugog reda ili iza prednjih sjedala.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Postavljanje iza sjedala u drugom redu
● U krovnom okviru iznad sjedala drugog reda s obje strane nalazese otvori za ugradnju: ovjesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je ovjesite i uglavite na drugoj
strani.

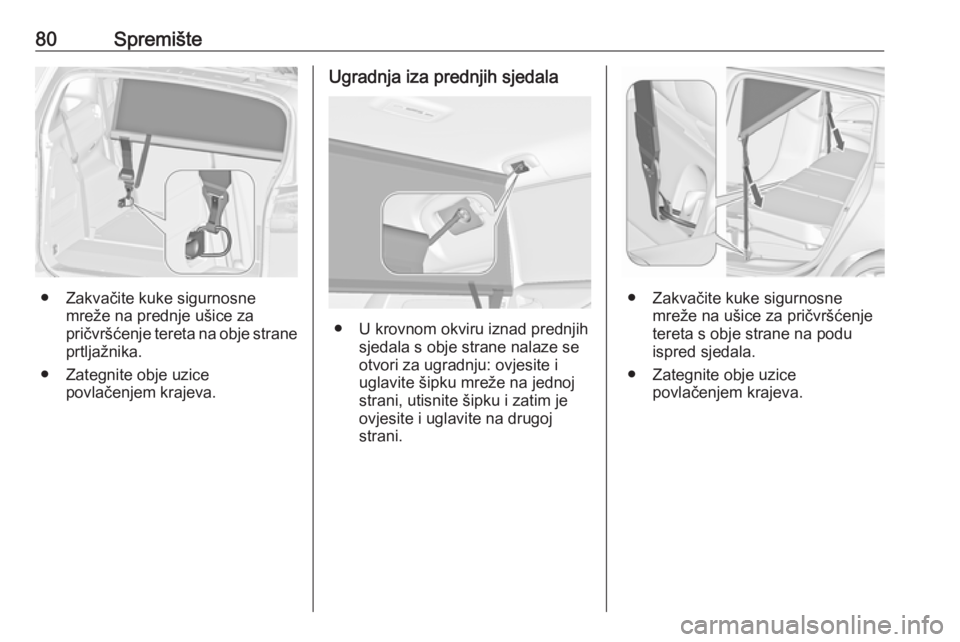

80Spremište
● Zakvačite kuke sigurnosnemreže na prednje ušice za
pričvršćenje tereta na obje strane
prtljažnika.
● Zategnite obje uzice povlačenjem krajeva.
Ugradnja iza prednjih sjedala
● U krovnom okviru iznad prednjihsjedala s obje strane nalaze se
otvori za ugradnju: ovjesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je
ovjesite i uglavite na drugoj
strani.
● Zakvačite kuke sigurnosne mreže na ušice za pričvršćenje
tereta s obje strane na podu
ispred sjedala.
● Zategnite obje uzice povlačenjem krajeva.

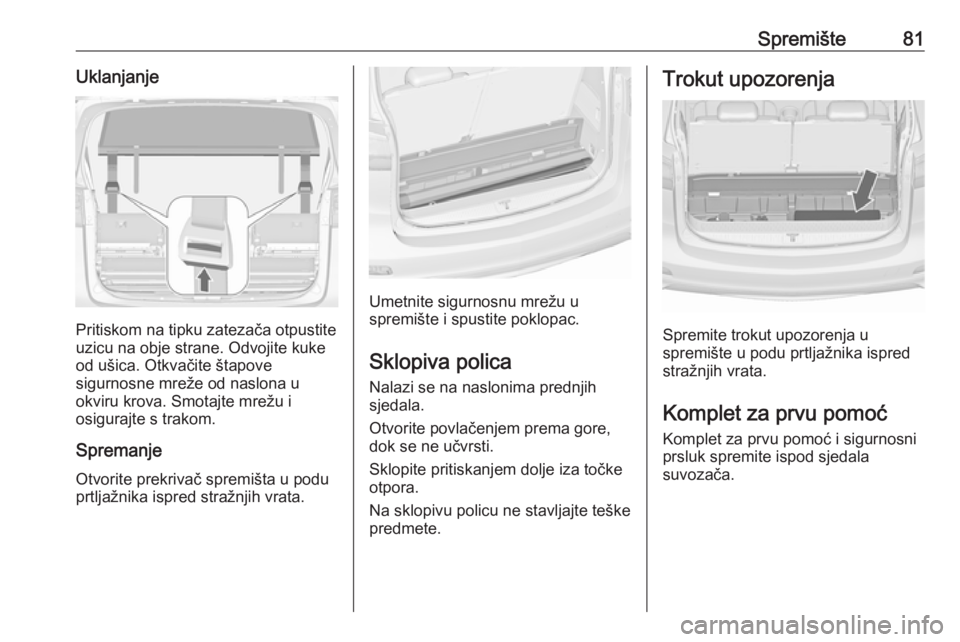

Spremište81Uklanjanje
Pritiskom na tipku zatezača otpustite
uzicu na obje strane. Odvojite kuke
od ušica. Otkvačite štapove
sigurnosne mreže od naslona u
okviru krova. Smotajte mrežu i
osigurajte s trakom.
Spremanje Otvorite prekrivač spremišta u podu
prtljažnika ispred stražnjih vrata.
Umetnite sigurnosnu mrežu u
spremište i spustite poklopac.
Sklopiva polica
Nalazi se na naslonima prednjih
sjedala.
Otvorite povlačenjem prema gore,
dok se ne učvrsti.
Sklopite pritiskanjem dolje iza točke
otpora.
Na sklopivu policu ne stavljajte teške
predmete.
Trokut upozorenja
Spremite trokut upozorenja u
spremište u podu prtljažnika ispred stražnjih vrata.
Komplet za prvu pomoć Komplet za prvu pomoć i sigurnosni
prsluk spremite ispod sjedala
suvozača.

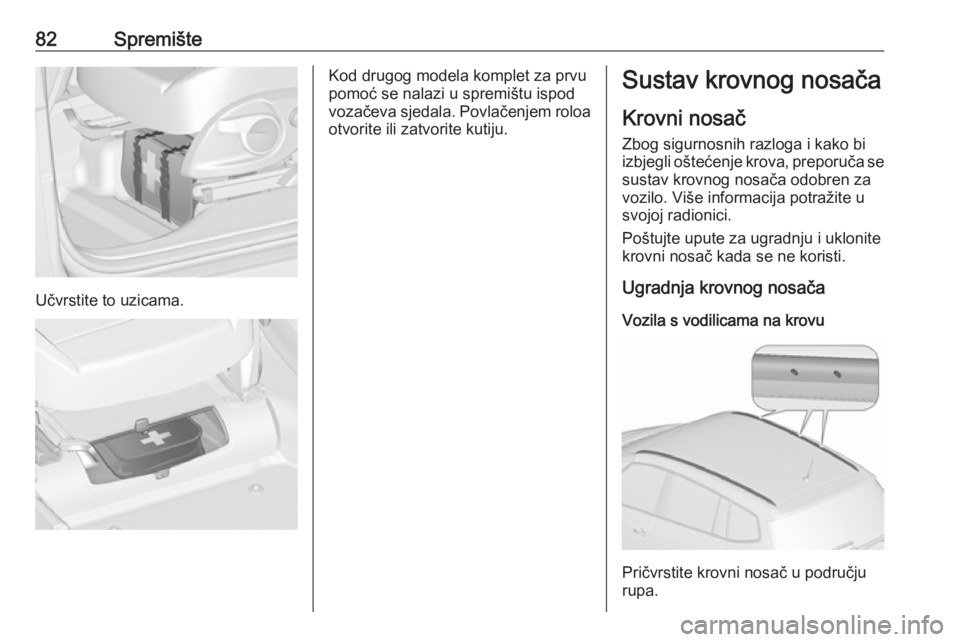

82Spremište
Učvrstite to uzicama.
Kod drugog modela komplet za prvu
pomoć se nalazi u spremištu ispod
vozačeva sjedala. Povlačenjem roloa otvorite ili zatvorite kutiju.Sustav krovnog nosača
Krovni nosač
Zbog sigurnosnih razloga i kako bi
izbjegli oštećenje krova, preporuča se sustav krovnog nosača odobren zavozilo. Više informacija potražite usvojoj radionici.
Poštujte upute za ugradnju i uklonite
krovni nosač kada se ne koristi.
Ugradnja krovnog nosača
Vozila s vodilicama na krovu
Pričvrstite krovni nosač u području
rupa.

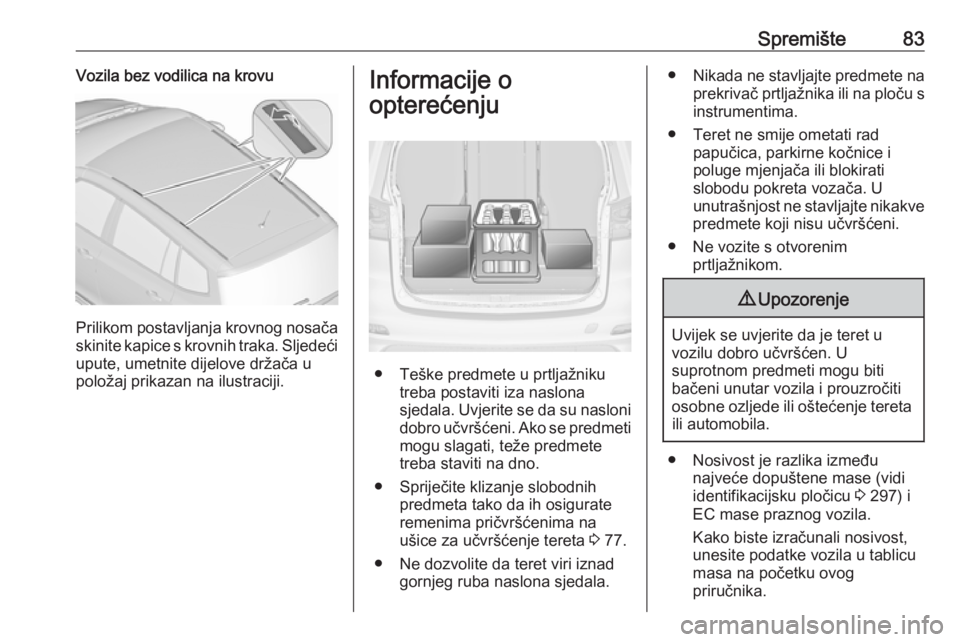

Spremište83Vozila bez vodilica na krovu
Prilikom postavljanja krovnog nosačaskinite kapice s krovnih traka. Sljedećiupute, umetnite dijelove držača u
položaj prikazan na ilustraciji.
Informacije o
opterećenju
● Teške predmete u prtljažniku treba postaviti iza naslona
sjedala. Uvjerite se da su nasloni dobro učvršćeni. Ako se predmeti
mogu slagati, teže predmete
treba staviti na dno.
● Spriječite klizanje slobodnih predmeta tako da ih osigurate
remenima pričvršćenima na
ušice za učvršćenje tereta 3 77.
● Ne dozvolite da teret viri iznad gornjeg ruba naslona sjedala.
● Nikada ne stavljajte predmete na
prekrivač prtljažnika ili na ploču s
instrumentima.
● Teret ne smije ometati rad papučica, parkirne kočnice i
poluge mjenjača ili blokirati
slobodu pokreta vozača. U
unutrašnjost ne stavljajte nikakve
predmete koji nisu učvršćeni.
● Ne vozite s otvorenim prtljažnikom.9Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
● Nosivost je razlika između najveće dopuštene mase (vidi
identifikacijsku pločicu 3 297) i
EC mase praznog vozila.
Kako biste izračunali nosivost,
unesite podatke vozila u tablicu
masa na početku ovog
priručnika.

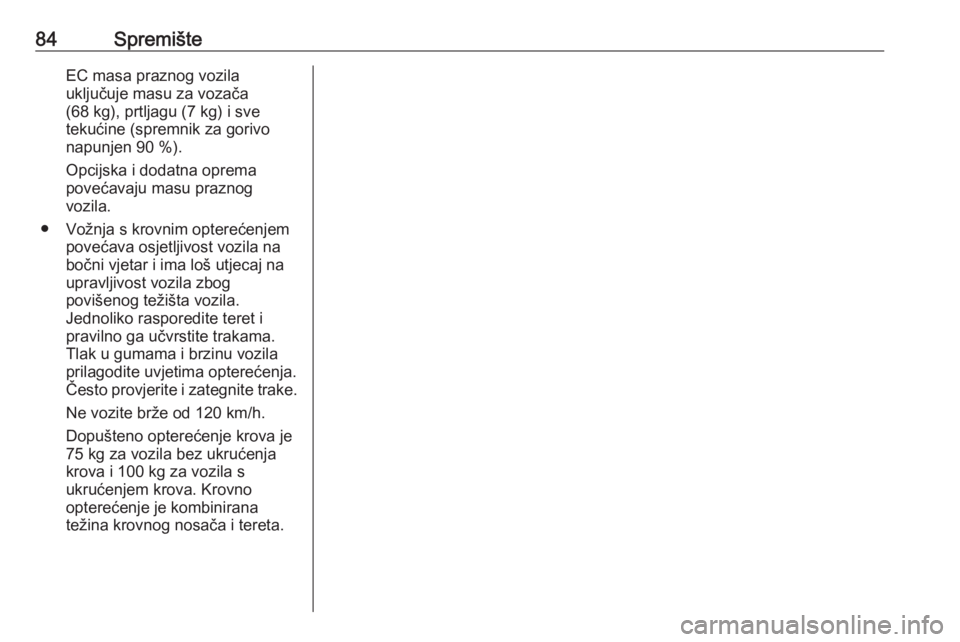

84SpremišteEC masa praznog vozila
uključuje masu za vozača
(68 kg), prtljagu (7 kg) i sve
tekućine (spremnik za gorivo
napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog
vozila.
● Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na upravljivost vozila zbog
povišenog težišta vozila.
Jednoliko rasporedite teret i
pravilno ga učvrstite trakama.
Tlak u gumama i brzinu vozila
prilagodite uvjetima opterećenja.
Često provjerite i zategnite trake.
Ne vozite brže od 120 km/h.
Dopušteno opterećenje krova je
75 kg za vozila bez ukrućenja
krova i 100 kg za vozila s
ukrućenjem krova. Krovno
opterećenje je kombinirana
težina krovnog nosača i tereta.

Instrumenti i kontrole85Instrumenti i
kontroleKontrole ....................................... 86
Podešavanje kola upravljača .....86
Kontrole na kolu upravljača .......86
Grijano kolo upravljača ..............86
Sirena ........................................ 87
Brisač i uređaj za pranje vjetrobrana ............................... 87
Brisač i uređaj za pranje stražnjeg prozora ...................... 88
Temperatura okoline .................89
Sat ............................................. 89
Priključci za napajanje ...............90
Upaljač za cigarete ....................91
Pepeljare ................................... 91
Kontrolna svjetla, mjerači i
indikatori ...................................... 92
Sklop instrumenata ....................92
Brzinomjer ................................. 92
Brojač kilometara .......................92
Brojač dnevno prijeđenih kilometara ................................. 92
Mjerač broja okretaja .................93
Mjerač goriva ............................. 93Mjerač temperature rashladnog
sredstva motora ........................ 93
Servisni zaslon .......................... 94
Kontrolna svjetla ........................95
Pokazivači smjera .....................97
Podsjetnik za sigurnosni pojas ..98
Zračni jastuci i zatezači pojaseva ................................... 98
Deaktiviranje zračnog jastuka ...99
Sustav punjenja .........................99
Kontrolno svjetlo kvara ..............99
Sustav kočnica i spojke .............99
Korištenje papučice .................100
Električna parkirna kočnica .....100
Kvar električne parkirne kočnice ................................... 100
Sustav protiv blokiranja kotača (ABS) ...................................... 100
Mijenjanje brzina .....................101
Servo upravljač ........................101
Razmak između vozila ............101
Upozorenje napuštanja trake ..101
Isključena elektronička kontrola stabilnosti ............................... 101
Elektronička kontrola stabilnosti i sustav kontrole
proklizavanja .......................... 101
Isključen sustav kontrole proklizavanja .......................... 101
Predgrijanje ............................. 102Filtar ispuha............................. 102
AdBlue ..................................... 102
Sustav kontrole tlaka u gumama ................................. 102
Tlak motornog ulja ...................102
Niska razina goriva ..................103
Blokada motora .......................103
Vanjsko svjetlo ........................ 103
Dugo svjetlo ............................. 103
Pomoć za duga svjetla ............103
LED prednja svjetla .................103
Prednja svjetla za maglu .........103
Stražnje svjetlo za maglu ........103
Kontrola brzine ........................ 104
Kontrola brzine ........................ 104
Otkriveno je vozilo ispred sustava ................................... 104
Ograničivač brzine ...................104
Pomoć za prometne znakove ..104
Otvorena vrata ......................... 104
Prikazi ........................................ 105
Informacijski centar vozača .....105
Info zaslon ............................... 109
Poruke vozila ............................. 110
Zvukovi upozorenja .................110
Napon baterije ......................... 111
Personalizacija vozila ................111
Usluga telematike ......................113
OnStar ..................................... 113

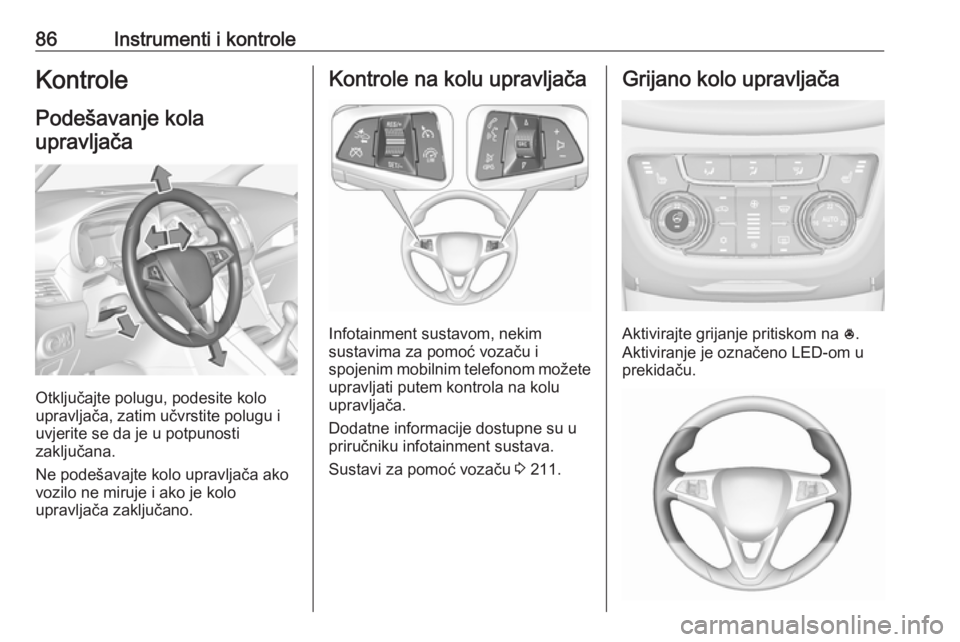

86Instrumenti i kontroleKontrole
Podešavanje kola upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Infotainment sustavom, nekim
sustavima za pomoć vozaču i
spojenim mobilnim telefonom možete
upravljati putem kontrola na kolu
upravljača.
Dodatne informacije dostupne su u
priručniku infotainment sustava.
Sustavi za pomoć vozaču 3 211.
Grijano kolo upravljača
Aktivirajte grijanje pritiskom na *.
Aktiviranje je označeno LED-om u
prekidaču.

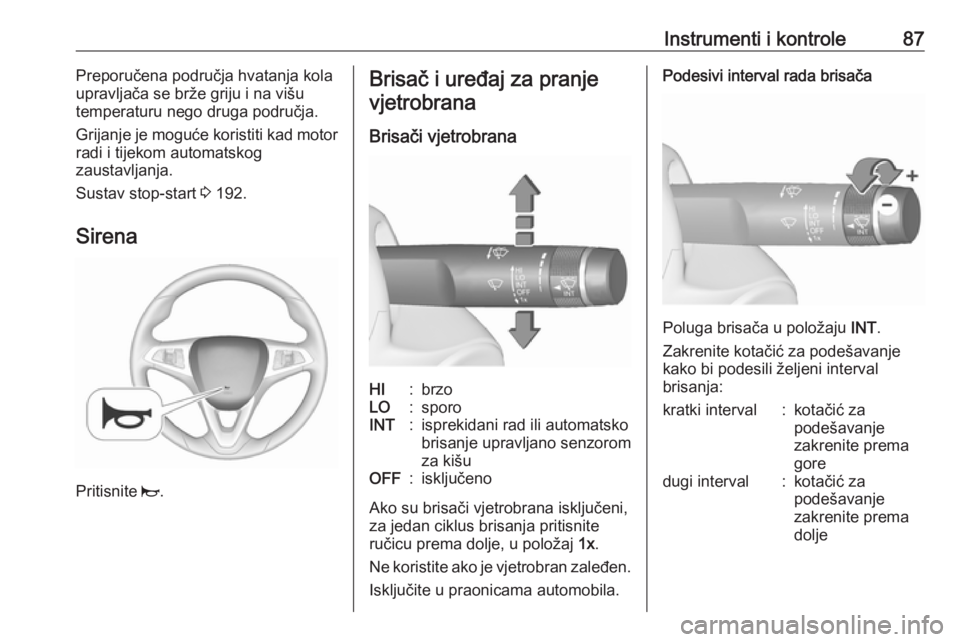

Instrumenti i kontrole87Preporučena područja hvatanja kola
upravljača se brže griju i na višu
temperaturu nego druga područja.
Grijanje je moguće koristiti kad motor
radi i tijekom automatskog
zaustavljanja.
Sustav stop-start 3 192.
Sirena
Pritisnite j.
Brisač i uređaj za pranje
vjetrobrana
Brisači vjetrobranaHI:brzoLO:sporoINT:isprekidani rad ili automatsko
brisanje upravljano senzorom
za kišuOFF:isključeno
Ako su brisači vjetrobrana isključeni, za jedan ciklus brisanja pritisniteručicu prema dolje, u položaj 1x.
Ne koristite ako je vjetrobran zaleđen.
Isključite u praonicama automobila.
Podesivi interval rada brisača
Poluga brisača u položaju INT.
Zakrenite kotačić za podešavanje
kako bi podesili željeni interval
brisanja:
kratki interval:kotačić za
podešavanje
zakrenite prema
goredugi interval:kotačić za
podešavanje
zakrenite prema
dolje

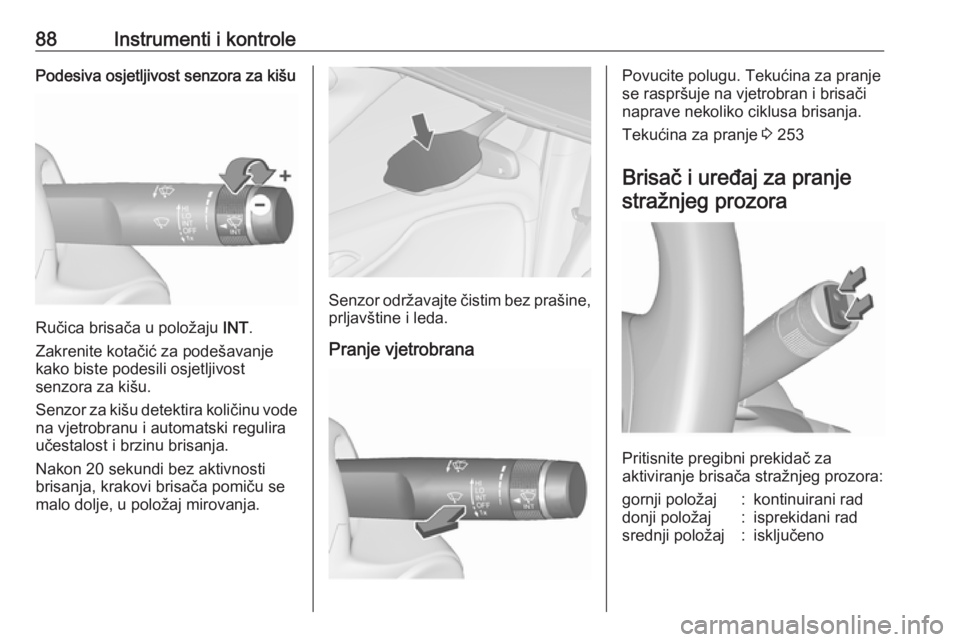

88Instrumenti i kontrolePodesiva osjetljivost senzora za kišu
Ručica brisača u položaju INT.
Zakrenite kotačić za podešavanje
kako biste podesili osjetljivost
senzora za kišu.
Senzor za kišu detektira količinu vode
na vjetrobranu i automatski regulira
učestalost i brzinu brisanja.
Nakon 20 sekundi bez aktivnosti
brisanja, krakovi brisača pomiču se
malo dolje, u položaj mirovanja.
Senzor održavajte čistim bez prašine, prljavštine i leda.
Pranje vjetrobrana
Povucite polugu. Tekućina za pranje
se raspršuje na vjetrobran i brisači
naprave nekoliko ciklusa brisanja.
Tekućina za pranje 3 253
Brisač i uređaj za pranje stražnjeg prozora
Pritisnite pregibni prekidač za
aktiviranje brisača stražnjeg prozora:
gornji položaj:kontinuirani raddonji položaj:isprekidani radsrednji položaj:isključeno
