OPEL ZAFIRA C 2019 Priručnik za vlasnika (in Croatian)

Sjedala, sustavi zaštite59Napomena
Nemojte lijepiti ništa na sigurnosne
sustave za dijete i ne pokrivajte ih
drugim materijalima.
Sigurnosni sustav za dijete koji je bio
izložen naprezanju u nezgodi se
mora zamijeniti.

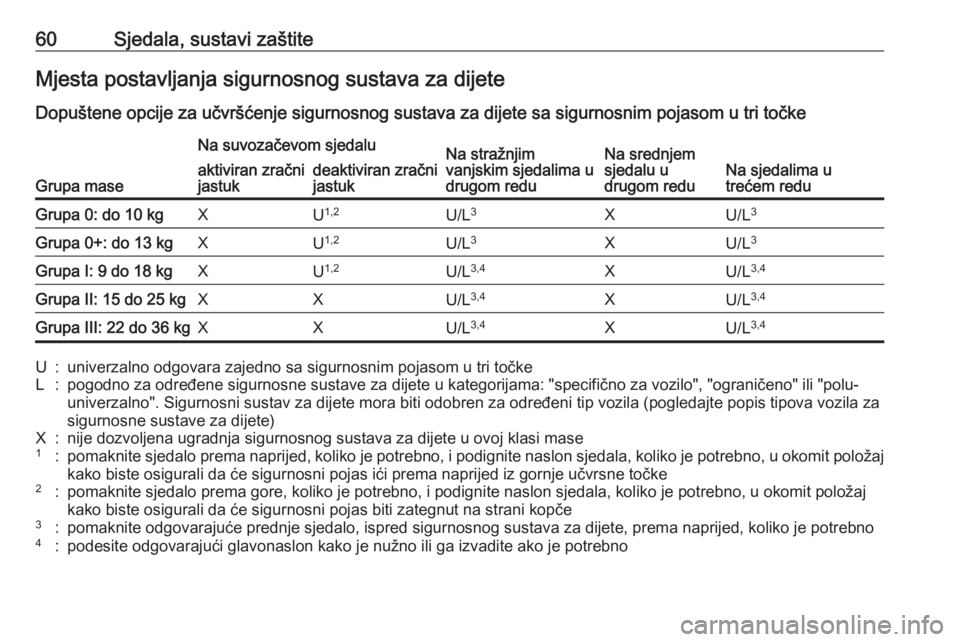

60Sjedala, sustavi zaštiteMjesta postavljanja sigurnosnog sustava za dijete
Dopuštene opcije za učvršćenje sigurnosnog sustava za dijete sa sigurnosnim pojasom u tri točke
Grupa mase
Na suvozačevom sjedaluNa stražnjim
vanjskim sjedalima u
drugom reduNa srednjem
sjedalu u
drugom reduNa sjedalima u
trećem redu
aktiviran zračni
jastukdeaktiviran zračni
jastukGrupa 0: do 10 kgXU 1,2U/L 3XU/L3Grupa 0+: do 13 kgXU1,2U/L 3XU/L3Grupa I: 9 do 18 kgXU1,2U/L 3,4XU/L3,4Grupa II: 15 do 25 kgXXU/L3,4XU/L3,4Grupa III: 22 do 36 kgXXU/L3,4XU/L3,4U:univerzalno odgovara zajedno sa sigurnosnim pojasom u tri točkeL:pogodno za određene sigurnosne sustave za dijete u kategorijama: "specifično za vozilo", "ograničeno" ili "polu-
univerzalno". Sigurnosni sustav za dijete mora biti odobren za određeni tip vozila (pogledajte popis tipova vozila za
sigurnosne sustave za dijete)X:nije dozvoljena ugradnja sigurnosnog sustava za dijete u ovoj klasi mase1:pomaknite sjedalo prema naprijed, koliko je potrebno, i podignite naslon sjedala, koliko je potrebno, u okomit položaj kako biste osigurali da će sigurnosni pojas ići prema naprijed iz gornje učvrsne točke2:pomaknite sjedalo prema gore, koliko je potrebno, i podignite naslon sjedala, koliko je potrebno, u okomit položajkako biste osigurali da će sigurnosni pojas biti zategnut na strani kopče3:pomaknite odgovarajuće prednje sjedalo, ispred sigurnosnog sustava za dijete, prema naprijed, koliko je potrebno4:podesite odgovarajući glavonaslon kako je nužno ili ga izvadite ako je potrebno

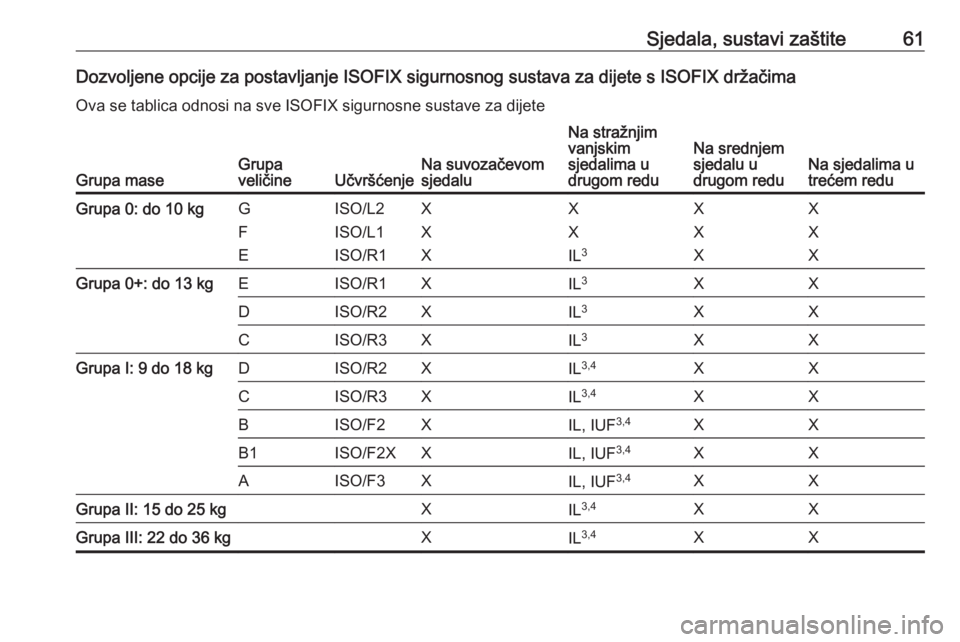

Sjedala, sustavi zaštite61Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete s ISOFIX držačimaOva se tablica odnosi na sve ISOFIX sigurnosne sustave za dijete
Grupa maseGrupa
veličineUčvršćenjeNa suvozačevom
sjedalu
Na stražnjim
vanjskim
sjedalima u
drugom reduNa srednjem
sjedalu u
drugom reduNa sjedalima u
trećem redu
Grupa 0: do 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGrupa 0+: do 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXGrupa I: 9 do 18 kgDISO/R2XIL 3,4XXCISO/R3XIL 3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XXGrupa II: 15 do 25 kgXIL3,4XXGrupa III: 22 do 36 kgXIL3,4XX

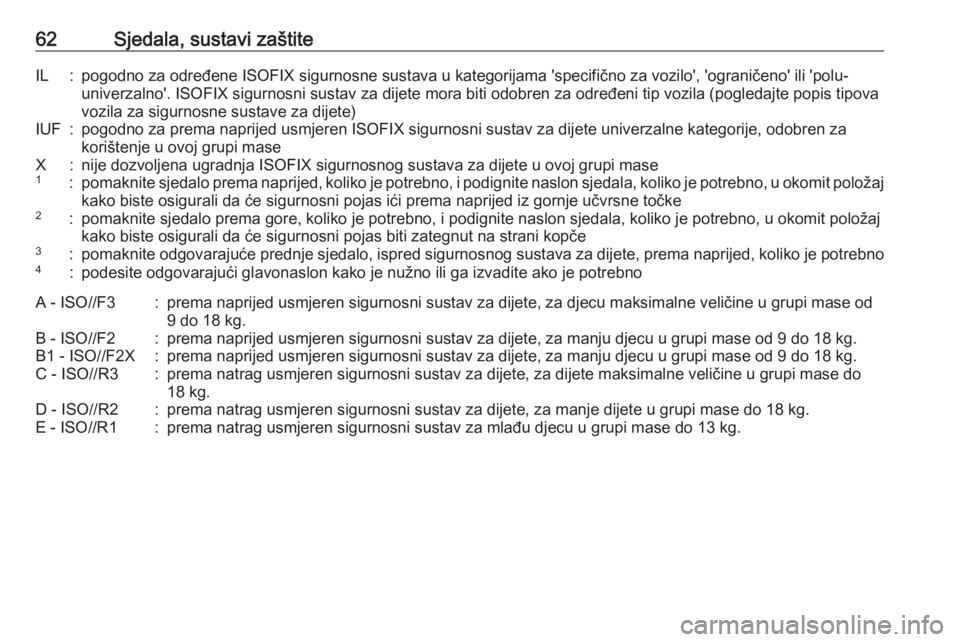

62Sjedala, sustavi zaštiteIL:pogodno za određene ISOFIX sigurnosne sustava u kategorijama 'specifično za vozilo', 'ograničeno' ili 'polu-univerzalno'. ISOFIX sigurnosni sustav za dijete mora biti odobren za određeni tip vozila (pogledajte popis tipova
vozila za sigurnosne sustave za dijete)IUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za
korištenje u ovoj grupi maseX:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase1:pomaknite sjedalo prema naprijed, koliko je potrebno, i podignite naslon sjedala, koliko je potrebno, u okomit položaj
kako biste osigurali da će sigurnosni pojas ići prema naprijed iz gornje učvrsne točke2:pomaknite sjedalo prema gore, koliko je potrebno, i podignite naslon sjedala, koliko je potrebno, u okomit položaj kako biste osigurali da će sigurnosni pojas biti zategnut na strani kopče3:pomaknite odgovarajuće prednje sjedalo, ispred sigurnosnog sustava za dijete, prema naprijed, koliko je potrebno4:podesite odgovarajući glavonaslon kako je nužno ili ga izvadite ako je potrebnoA - ISO//F3:prema naprijed usmjeren sigurnosni sustav za dijete, za djecu maksimalne veličine u grupi mase od9 do 18 kg.B - ISO//F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manju djecu u grupi mase od 9 do 18 kg.B1 - ISO//F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manju djecu u grupi mase od 9 do 18 kg.C - ISO//R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kg.D - ISO//R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kg.E - ISO//R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg.

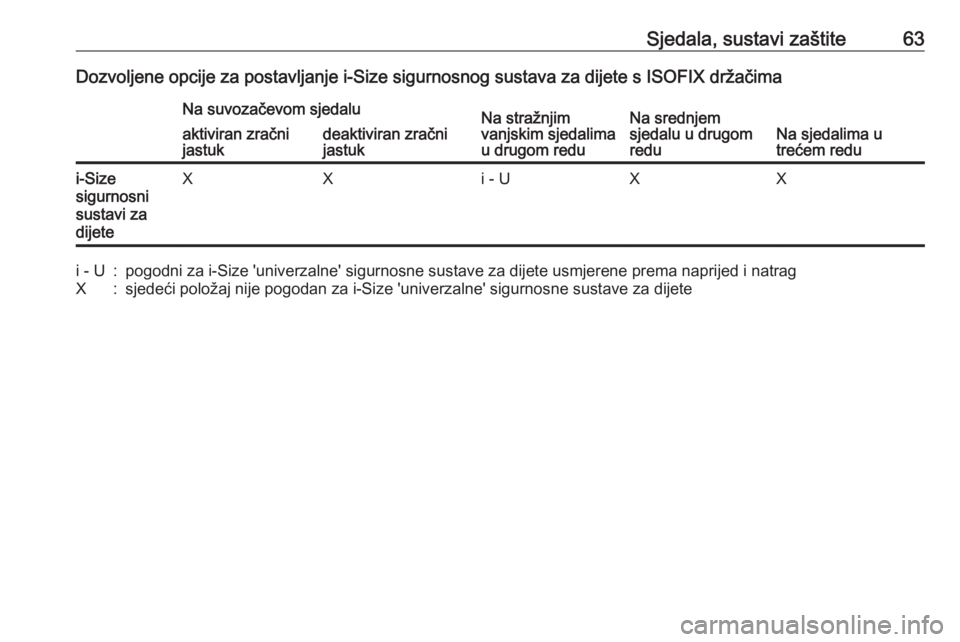

Sjedala, sustavi zaštite63Dozvoljene opcije za postavljanje i-Size sigurnosnog sustava za dijete s ISOFIX držačimaNa suvozačevom sjedaluNa stražnjim
vanjskim sjedalima
u drugom reduNa srednjem
sjedalu u drugom
reduNa sjedalima u
trećem redu
aktiviran zračni
jastukdeaktiviran zračni
jastuki-Size
sigurnosni
sustavi za
dijeteXXi - UXXi - U:pogodni za i-Size 'univerzalne' sigurnosne sustave za dijete usmjerene prema naprijed i natragX:sjedeći položaj nije pogodan za i-Size 'univerzalne' sigurnosne sustave za dijete

64SpremišteSpremišteSpremišta..................................... 64
Pretinac za rukavice ..................64
Držači šalica .............................. 64
Prednje spremište .....................66
Spremište u oblozi vrata ............66
Nadglavna konzola ....................66
Spremište ispod sjedala ............66
Spremište u naslonu za ruku .....67
Spremište u srednjoj konzoli .....67
Prtljažnik ...................................... 68
Stražnje spremište .....................70
Prekrivač prtljažnika ..................70
Poklopac stražnjeg spremišta u podu ......................................... 73
Vodilice i kuke za teret ..............77
Ušice za učvršćenje tereta ........77
Sustav rukovanja teretom ..........77
Sigurnosna mreža .....................79
Sklopiva polica .......................... 81
Trokut upozorenja .....................81
Komplet za prvu pomoć .............81
Sustav krovnog nosača ...............82
Krovni nosač .............................. 82
Informacije o opterećenju ............83Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Pretinac za rukavice otvorite
povlačenjem ručice.
U pretincu za rukavice nalazi se
adapter za blokiranje matica kotača.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Prednji držač za šalicu
Držači šalica nalaze se na središnjoj
konzoli između prednjih sjedala.

Spremište65Pomični držač za šalicu u naslonu
za ruku FlexConsole
Držač šalice možete pomicati uzduž
vodilice u naslonu za ruku
FlexConsole ili ga ukloniti.
Pritisnite ručicu ispred držača šalice
za pomicanje.
Naslon za ruku 3 41.
Uklonite držač šalice
Povucite ručicu ispred držača šalice i
izvucite ga vertikalno iz konzole.
Ugradnja se vrši suprotnim
redoslijedom.
Napomena
Držač za čaše postavite u smjeru
prikazanom na slici. U suprotnom,
držač čaše se možda neće ispravno zakvačiti.
Stražnji držač šalice
Dodatni držač šalice smješten je
između sjedala u trećem redu.
Držač za bocu Džepovi na prednjim i stražnjim
vratima oblikovani su za prihvat boca.

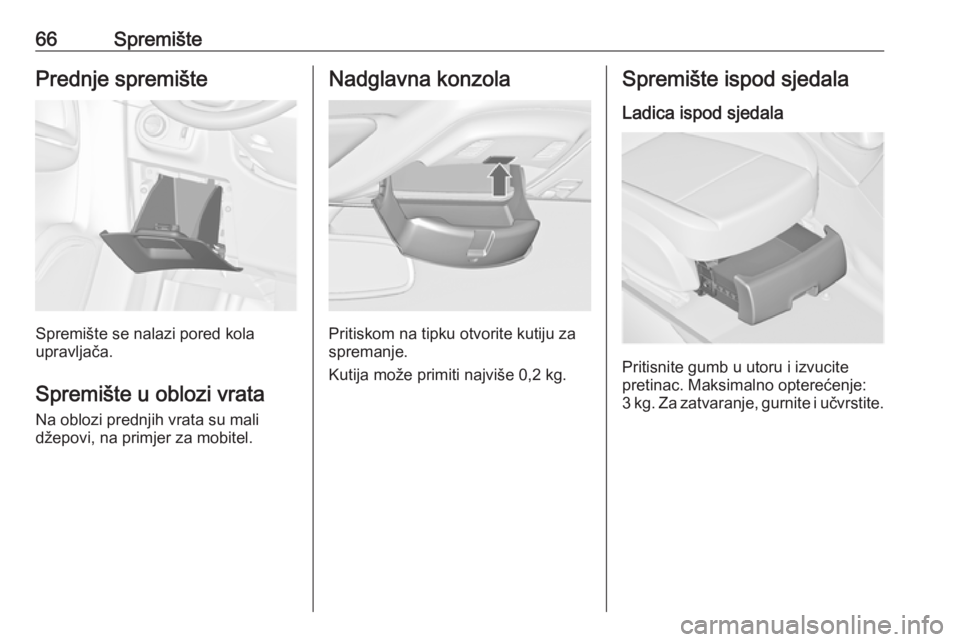

66SpremištePrednje spremište
Spremište se nalazi pored kola
upravljača.
Spremište u oblozi vrata
Na oblozi prednjih vrata su mali
džepovi, na primjer za mobitel.
Nadglavna konzola
Pritiskom na tipku otvorite kutiju za
spremanje.
Kutija može primiti najviše 0,2 kg.
Spremište ispod sjedala
Ladica ispod sjedala
Pritisnite gumb u utoru i izvucite
pretinac. Maksimalno opterećenje:
3 kg. Za zatvaranje, gurnite i učvrstite.

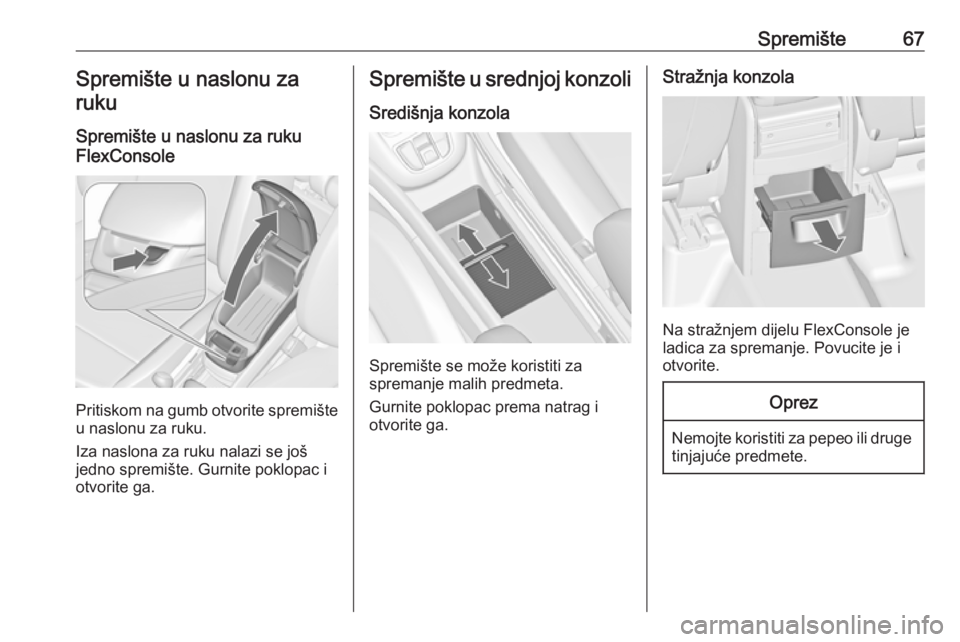

Spremište67Spremište u naslonu za
ruku
Spremište u naslonu za ruku
FlexConsole
Pritiskom na gumb otvorite spremište
u naslonu za ruku.
Iza naslona za ruku nalazi se još jedno spremište. Gurnite poklopac i otvorite ga.
Spremište u srednjoj konzoli
Središnja konzola
Spremište se može koristiti za
spremanje malih predmeta.
Gurnite poklopac prema natrag i
otvorite ga.
Stražnja konzola
Na stražnjem dijelu FlexConsole je
ladica za spremanje. Povucite je i
otvorite.
Oprez
Nemojte koristiti za pepeo ili druge
tinjajuće predmete.

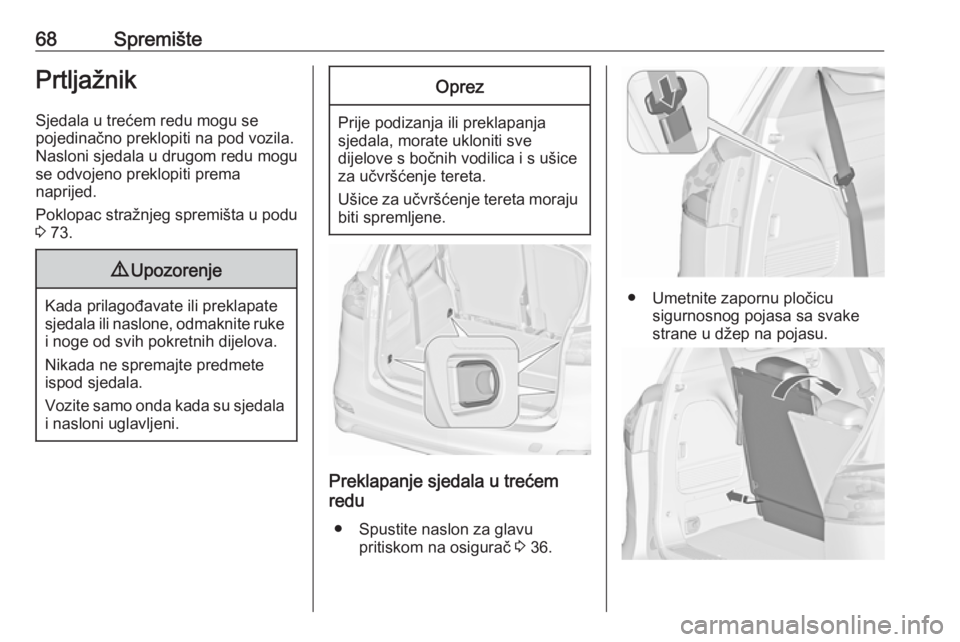

68SpremištePrtljažnikSjedala u trećem redu mogu se
pojedinačno preklopiti na pod vozila.
Nasloni sjedala u drugom redu mogu
se odvojeno preklopiti prema
naprijed.
Poklopac stražnjeg spremišta u podu
3 73.9 Upozorenje
Kada prilagođavate ili preklapate
sjedala ili naslone, odmaknite ruke i noge od svih pokretnih dijelova.
Nikada ne spremajte predmete
ispod sjedala.
Vozite samo onda kada su sjedala i nasloni uglavljeni.
Oprez
Prije podizanja ili preklapanja
sjedala, morate ukloniti sve
dijelove s bočnih vodilica i s ušice za učvršćenje tereta.
Ušice za učvršćenje tereta moraju biti spremljene.
Preklapanje sjedala u trećem
redu
● Spustite naslon za glavu pritiskom na osigurač 3 36.
● Umetnite zapornu pločicu
sigurnosnog pojasa sa svake
strane u džep na pojasu.
