OPEL ZAFIRA C 2019 Priručnik za vlasnika (in Croatian)

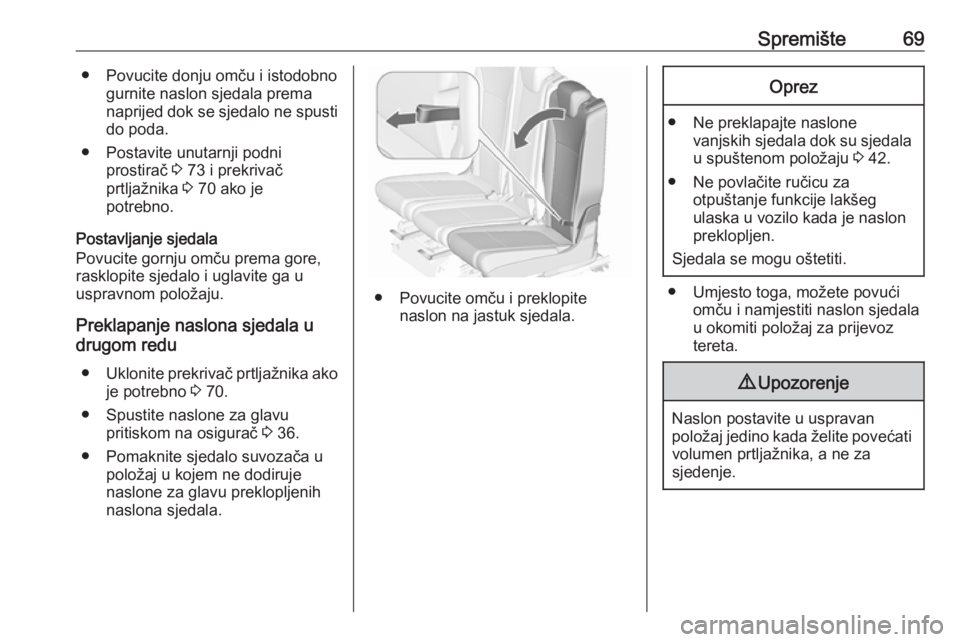

Spremište69● Povucite donju omču i istodobnogurnite naslon sjedala prema
naprijed dok se sjedalo ne spusti
do poda.
● Postavite unutarnji podni prostirač 3 73 i prekrivač
prtljažnika 3 70 ako je
potrebno.
Postavljanje sjedala
Povucite gornju omču prema gore,
rasklopite sjedalo i uglavite ga u
uspravnom položaju.
Preklapanje naslona sjedala u
drugom redu
● Uklonite prekrivač prtljažnika ako
je potrebno 3 70.
● Spustite naslone za glavu pritiskom na osigurač 3 36.
● Pomaknite sjedalo suvozača u položaj u kojem ne dodiruje
naslone za glavu preklopljenih
naslona sjedala.
● Povucite omču i preklopite naslon na jastuk sjedala.
Oprez
● Ne preklapajte naslonevanjskih sjedala dok su sjedalau spuštenom položaju 3 42.
● Ne povlačite ručicu za otpuštanje funkcije lakšeg
ulaska u vozilo kada je naslon
preklopljen.
Sjedala se mogu oštetiti.
● Umjesto toga, možete povući omču i namjestiti naslon sjedalau okomiti položaj za prijevoztereta.
9 Upozorenje
Naslon postavite u uspravan
položaj jedino kada želite povećati volumen prtljažnika, a ne za
sjedenje.

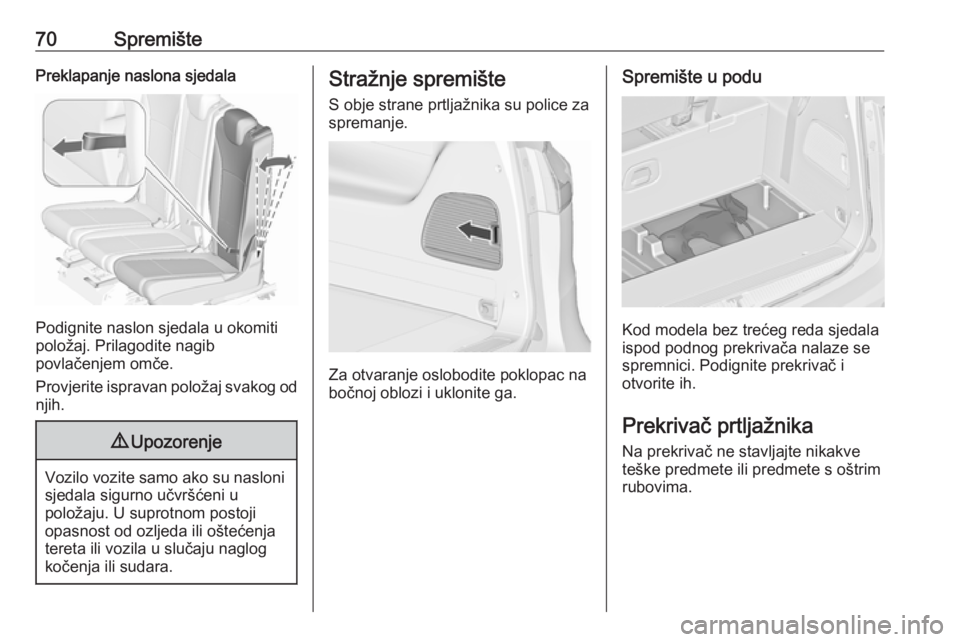

70SpremištePreklapanje naslona sjedala
Podignite naslon sjedala u okomiti
položaj. Prilagodite nagib
povlačenjem omče.
Provjerite ispravan položaj svakog od njih.
9 Upozorenje
Vozilo vozite samo ako su nasloni
sjedala sigurno učvršćeni u
položaju. U suprotnom postoji
opasnost od ozljeda ili oštećenja
tereta ili vozila u slučaju naglog
kočenja ili sudara.
Stražnje spremište
S obje strane prtljažnika su police za
spremanje.
Za otvaranje oslobodite poklopac na
bočnoj oblozi i uklonite ga.
Spremište u podu
Kod modela bez trećeg reda sjedala
ispod podnog prekrivača nalaze se
spremnici. Podignite prekrivač i
otvorite ih.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve
teške predmete ili predmete s oštrim rubovima.

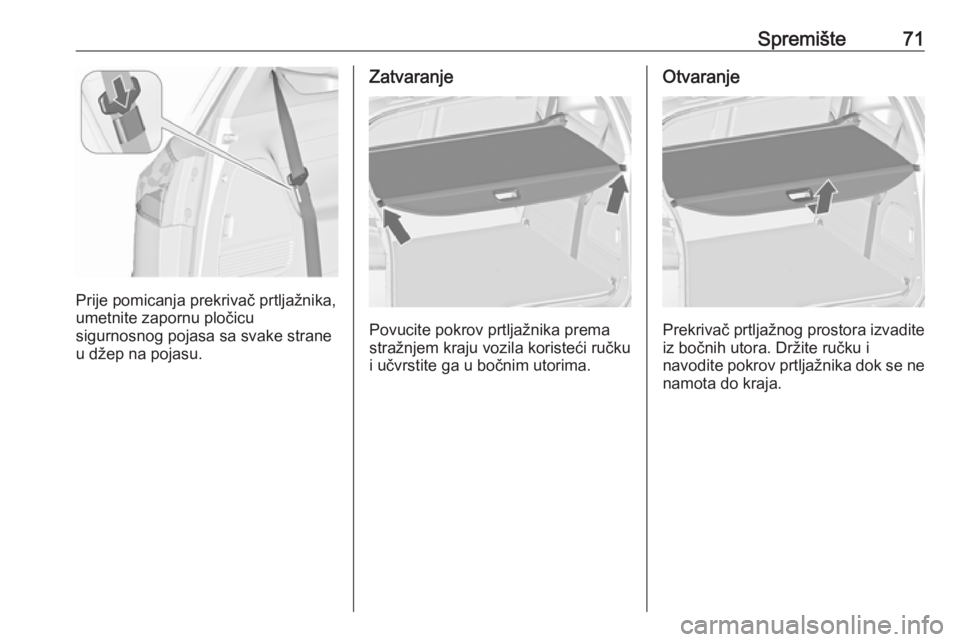

Spremište71
Prije pomicanja prekrivač prtljažnika,
umetnite zapornu pločicu
sigurnosnog pojasa sa svake strane
u džep na pojasu.
Zatvaranje
Povucite pokrov prtljažnika prema
stražnjem kraju vozila koristeći ručku
i učvrstite ga u bočnim utorima.
Otvaranje
Prekrivač prtljažnog prostora izvadite
iz bočnih utora. Držite ručku i
navodite pokrov prtljažnika dok se ne
namota do kraja.

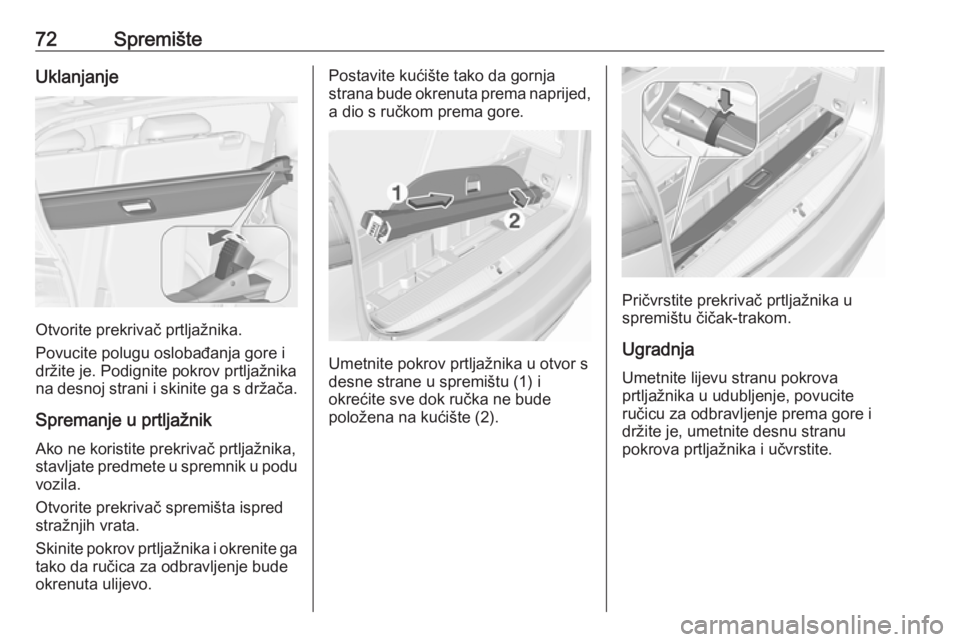

72SpremišteUklanjanje
Otvorite prekrivač prtljažnika.
Povucite polugu oslobađanja gore i
držite je. Podignite pokrov prtljažnika
na desnoj strani i skinite ga s držača.
Spremanje u prtljažnik Ako ne koristite prekrivač prtljažnika,
stavljate predmete u spremnik u podu vozila.
Otvorite prekrivač spremišta ispred
stražnjih vrata.
Skinite pokrov prtljažnika i okrenite ga tako da ručica za odbravljenje bude
okrenuta ulijevo.
Postavite kućište tako da gornja
strana bude okrenuta prema naprijed,
a dio s ručkom prema gore.
Umetnite pokrov prtljažnika u otvor s
desne strane u spremištu (1) i
okrećite sve dok ručka ne bude
položena na kućište (2).
Pričvrstite prekrivač prtljažnika u
spremištu čičak-trakom.
Ugradnja
Umetnite lijevu stranu pokrova
prtljažnika u udubljenje, povucite
ručicu za odbravljenje prema gore i
držite je, umetnite desnu stranu
pokrova prtljažnika i učvrstite.

Spremište73Poklopac stražnjeg
spremišta u podu
Podni prekrivač
Kod modela bez trećeg reda sjedala
ispod podnog prekrivača nalaze se
spremnici. Ako ih želite otvoriti,
podignite prekrivač i preklopite ga iza stražnjih sjedala.
Unutarnji zaštitni prostirač Unutarnji zaštitni prostirač služi za
prekrivanje i zaštitu prtljažnika, kada
su sva ili pojedina sjedala/nasloni
preklopljeni.
Preklapanje i rasprostiranje
prostirača omogućuje širok raspon
pojedinačnih primjena.
Unutarnji zaštitni prostirač dostupan
je u dvije izvedbe:
● Standardni zaštitni prostirač
pokriva područje između vrata
prtljažnika i sjedala drugog reda,
kada je treći red kompletan ili ako je jedno sjedalo preklopljeno.
● Unutarnji zaštitni prostirač Flex ,
dvostruko veći od standardnoga i
povezan patent-zatvaračem.
Posve prekriva prtljažnik kada su sva ili pojedina sjedala trećeg i
drugog reda preklopljena.
Zaštitni prostirač uzdužno je sklopiv
na 4i segmenta (standardni) ili
8 segmenata (Flex prekrivač) s
patent-zatvaračem u sredini, te
poprečno na 4 segmenta.
U nastavku je opisano samo nekoliko primjera korištenja prostirača.
Prije sklapanja ili razvlačenja
prostirača trebate ukloniti sve dijelove
s bočnih vodilica i ušica za
pričvršćivanje tereta. Ušice za
učvršćenje tereta moraju biti
spremljene.
Prekrivanje prtljažnika između
stražnjih vrata i drugog reda sjedala
moguće je pomoću standardnog
zaštitnog prostirača ili unutarnjeg
zaštitnog prostirača Flex napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).

74Spremište
Četiri puta preklopljen prostirač nalazise podignut uz sjedala trećeg reda.
● Preklopite sjedala trećeg reda.
● Rasklopite segmente sklopljenog
prostirača, tako da prvi segment
bude podignut i prislonjen uz
naslon sjedala drugog reda.
● Prilikom preklapanja naslona sjedala drugog reda prostirač se
automatski rasprostire i prekriva
prostor između oba reda sjedala.
● Ako želite omogućiti da se jedno sjedalo trećeg reda podigne,
uzdužno napola preklopite
prostirač.
● Malo izvucite prostirač kako biste
zaštitili prag prtljažnika pri
utovaru teških predmeta.
Podignite prevučeni dio
prostirača prije zatvaranja vrata
prtljažnika.
Prekrivanje prtljažnika sve do
naslona prednjih sjedala
Moguće je jedino pomoću unutarnjeg
zaštitnog prostirača Flex , napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).
Prostirač se rasklapa do drugog reda
sjedala na prije opisani način.
● Preklopite naslone sjedala drugog reda.

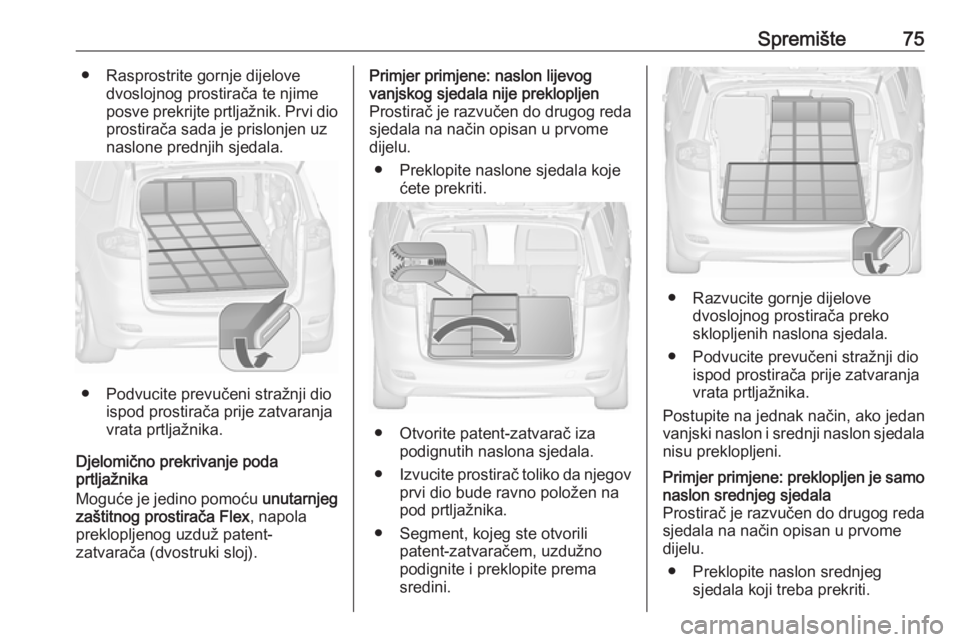

Spremište75● Rasprostrite gornje dijelovedvoslojnog prostirača te njime
posve prekrijte prtljažnik. Prvi dio prostirača sada je prislonjen uz
naslone prednjih sjedala.
● Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Djelomično prekrivanje poda
prtljažnika
Moguće je jedino pomoću unutarnjeg
zaštitnog prostirača Flex , napola
preklopljenog uzduž patent-
zatvarača (dvostruki sloj).
Primjer primjene: naslon lijevog
vanjskog sjedala nije preklopljen
Prostirač je razvučen do drugog reda
sjedala na način opisan u prvome
dijelu.
● Preklopite naslone sjedala koje ćete prekriti.
● Otvorite patent-zatvarač izapodignutih naslona sjedala.
● Izvucite prostirač toliko da njegov
prvi dio bude ravno položen na pod prtljažnika.
● Segment, kojeg ste otvorili patent-zatvaračem, uzdužno
podignite i preklopite prema
sredini.
● Razvucite gornje dijelove dvoslojnog prostirača preko
sklopljenih naslona sjedala.
● Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Postupite na jednak način, ako jedan
vanjski naslon i srednji naslon sjedala nisu preklopljeni.
Primjer primjene: preklopljen je samo
naslon srednjeg sjedala
Prostirač je razvučen do drugog reda
sjedala na način opisan u prvome
dijelu.
● Preklopite naslon srednjeg sjedala koji treba prekriti.

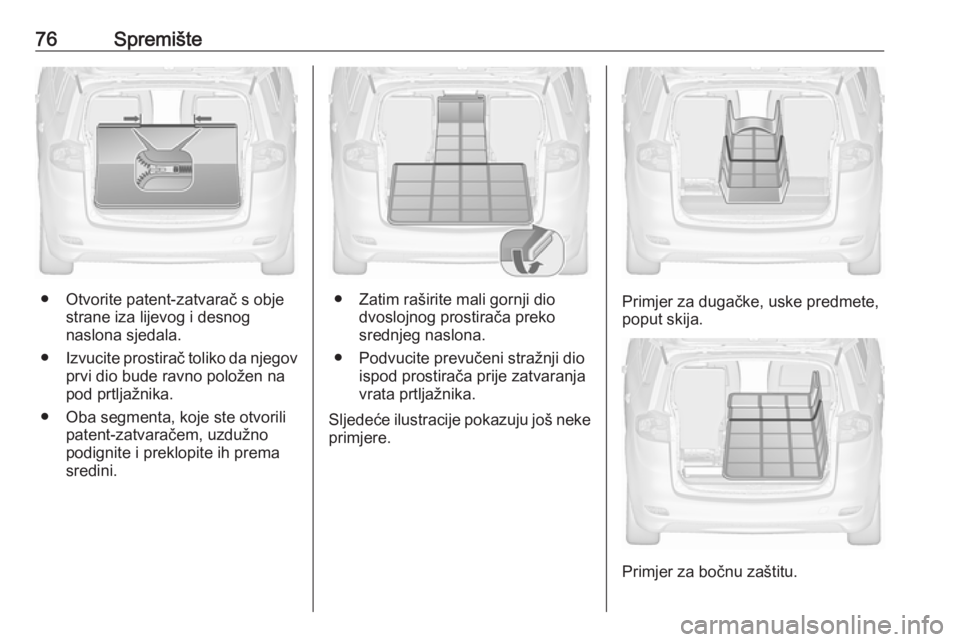

76Spremište
● Otvorite patent-zatvarač s objestrane iza lijevog i desnog
naslona sjedala.
● Izvucite prostirač toliko da njegov
prvi dio bude ravno položen na pod prtljažnika.
● Oba segmenta, koje ste otvorili patent-zatvaračem, uzdužno
podignite i preklopite ih prema
sredini.● Zatim raširite mali gornji dio dvoslojnog prostirača preko
srednjeg naslona.
● Podvucite prevučeni stražnji dio ispod prostirača prije zatvaranja
vrata prtljažnika.
Sljedeće ilustracije pokazuju još neke
primjere.Primjer za dugačke, uske predmete,
poput skija.
Primjer za bočnu zaštitu.

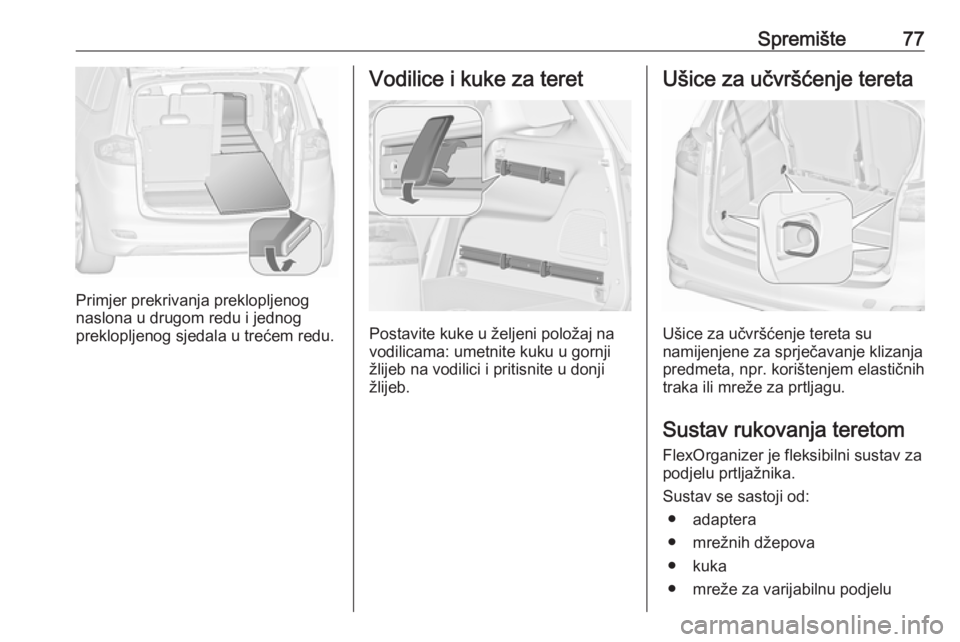

Spremište77
Primjer prekrivanja preklopljenog
naslona u drugom redu i jednog
preklopljenog sjedala u trećem redu.
Vodilice i kuke za teret
Postavite kuke u željeni položaj na
vodilicama: umetnite kuku u gornji
žlijeb na vodilici i pritisnite u donji
žlijeb.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Sustav rukovanja teretom FlexOrganizer je fleksibilni sustav za
podjelu prtljažnika.
Sustav se sastoji od:
● adaptera
● mrežnih džepova
● kuka
● mreže za varijabilnu podjelu

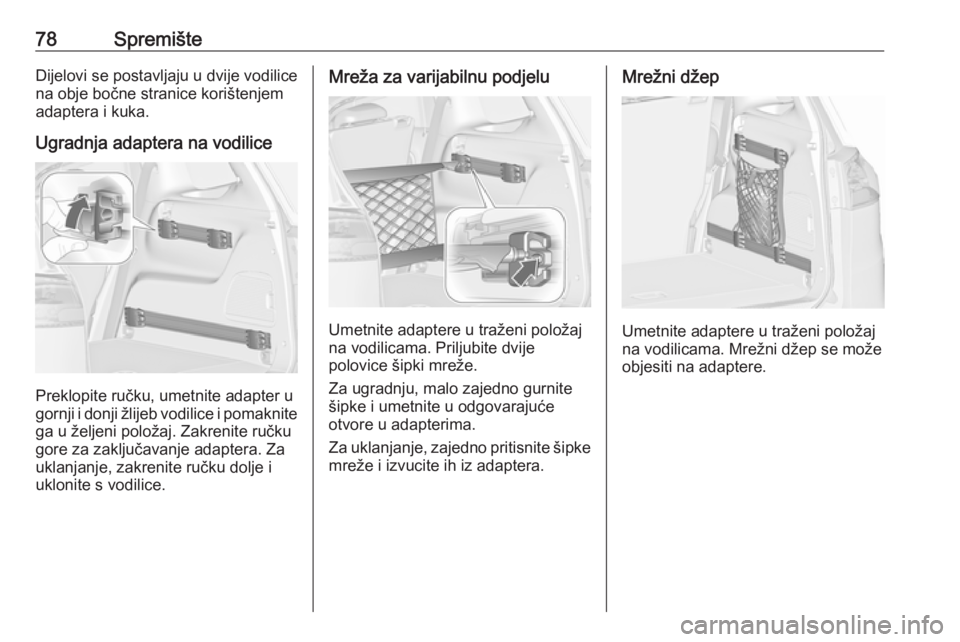

78SpremišteDijelovi se postavljaju u dvije vodilice
na obje bočne stranice korištenjem
adaptera i kuka.
Ugradnja adaptera na vodilice
Preklopite ručku, umetnite adapter u
gornji i donji žlijeb vodilice i pomaknite ga u željeni položaj. Zakrenite ručkugore za zaključavanje adaptera. Za
uklanjanje, zakrenite ručku dolje i
uklonite s vodilice.
Mreža za varijabilnu podjelu
Umetnite adaptere u traženi položaj
na vodilicama. Priljubite dvije
polovice šipki mreže.
Za ugradnju, malo zajedno gurnite
šipke i umetnite u odgovarajuće
otvore u adapterima.
Za uklanjanje, zajedno pritisnite šipke mreže i izvucite ih iz adaptera.
Mrežni džep
Umetnite adaptere u traženi položaj
na vodilicama. Mrežni džep se može objesiti na adaptere.
