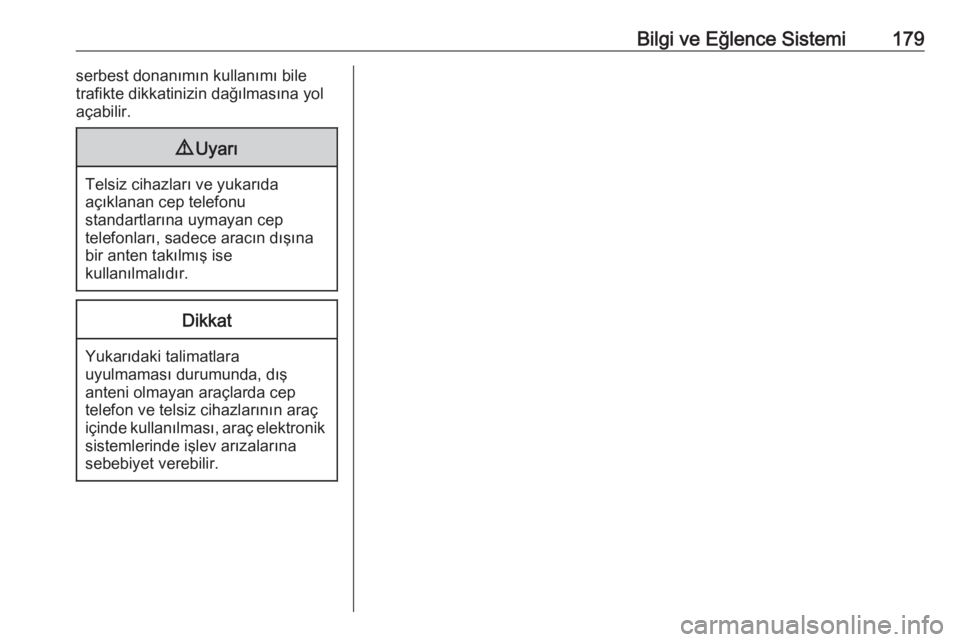

Bilgi ve Eğlence Sistemi179serbest donanımın kullanımı bile
trafikte dikkatinizin dağılmasına yol
açabilir.9 Uyarı
Telsiz cihazları ve yukarıda
açıklanan cep telefonu
standartlarına uymayan cep
telefonları, sadece aracın dışına
bir anten takılmış ise
kullanılmalıdır.
Dikkat
Yukarıdaki talimatlara
uyulmaması durumunda, dış
anteni olmayan araçlarda cep
telefon ve telsiz cihazlarının araç
içinde kullanılması, araç elektronik sistemlerinde işlev arızalarına
sebebiyet verebilir.

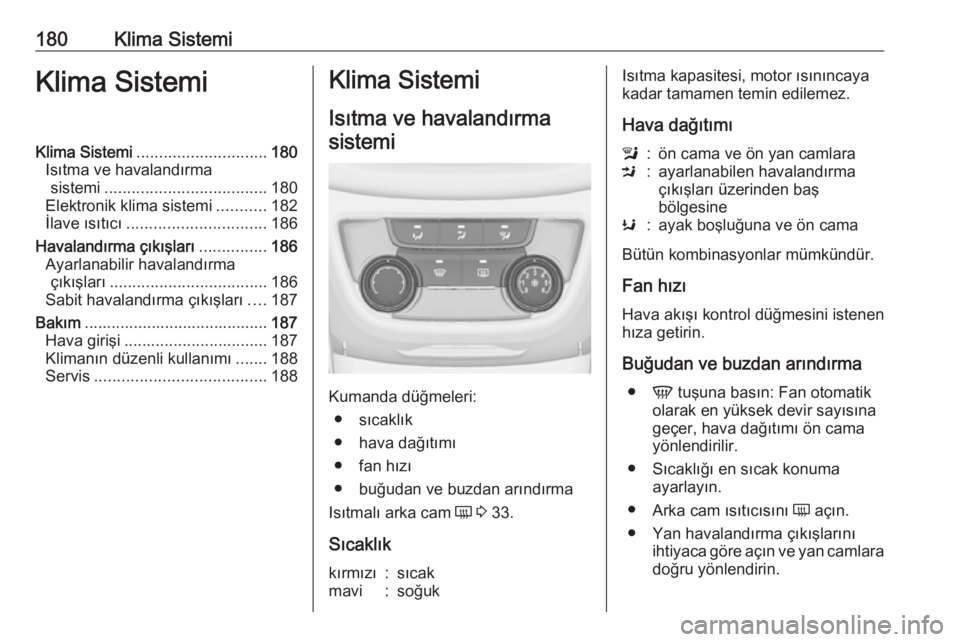

180Klima SistemiKlima SistemiKlima Sistemi............................. 180
Isıtma ve havalandırma sistemi .................................... 180
Elektronik klima sistemi ...........182
İlave ısıtıcı ............................... 186
Havalandırma çıkışları ...............186
Ayarlanabilir havalandırma çıkışları ................................... 186
Sabit havalandırma çıkışları ....187
Bakım ......................................... 187
Hava girişi ................................ 187
Klimanın düzenli kullanımı .......188
Servis ...................................... 188Klima Sistemi
Isıtma ve havalandırmasistemi
Kumanda düğmeleri: ● sıcaklık
● hava dağıtımı
● fan hızı
● buğudan ve buzdan arındırma
Isıtmalı arka cam Ü 3 33.
Sıcaklık
kırmızı:sıcakmavi:soğukIsıtma kapasitesi, motor ısınıncaya
kadar tamamen temin edilemez.
Hava dağıtımıl:ön cama ve ön yan camlaraM:ayarlanabilen havalandırma
çıkışları üzerinden baş
bölgesineK:ayak boşluğuna ve ön cama
Bütün kombinasyonlar mümkündür.
Fan hızı
Hava akışı kontrol düğmesini istenen
hıza getirin.
Buğudan ve buzdan arındırma ● V tuşuna basın: Fan otomatik
olarak en yüksek devir sayısına
geçer, hava dağıtımı ön cama yönlendirilir.
● Sıcaklığı en sıcak konuma ayarlayın.
● Arka cam ısıtıcısını Ü açın.
● Yan havalandırma çıkışlarını ihtiyaca göre açın ve yan camlaradoğru yönlendirin.

Klima Sistemi181Klima sistemi
Isıtma ve havalandırma sistemine ek
olarak klima sistemi ayrıca şu
kumanda birimlerine de sahiptir:
n:soğutma4:hava sirkülasyonu
Isıtmalı koltuklar ß 3 42, Isıtmalı
direksiyon simidi * 3 87.
Soğutma n
Soğutmak için n üzerine basın.
Düğmedeki LED, aktivasyonu
belirtmek için yanar. Soğutma sadece motor çalışıyor ve klima sistemi fanıaçık ise çalışır.
Soğutmayı kapatmak için yeniden n
düğmesine basın.
Klima sistemi, dış hava sıcaklığı
donma noktasının hafifçe üzerinde olduğunda havayı soğutur ve nemini
alır (kurutur). Bu yüzden aracın
altından yoğuşma suyu damlayabilir.
Soğutma veya kurutma gerekmediği
zaman, yakıt tasarrufu sağlamak için
soğutma sistemini kapatın. Devreye
giren soğutma otomatik durdurmaları
engelleyebilir.
Stop-start sistemi 3 193.
Hava sirkülasyon sistemi 4
Hava sirkülasyonu modunu
çalıştırmak için 4 düğmesine basın.
Düğmedeki LED, aktivasyonu
belirtmek için yanar.
Hava sirkülasyonu modunu devreden çıkarmak için 4 tuşuna tekrar
basın.9 Uyarı
Hava sirkülasyon sistemi
açıldığında araç dışındaki taze
havanın araç içine girişi en aza
indirilir. Soğutma fonksiyonu
devreye alınmadan hava
sirkülasyon modu seçilirse
havadaki nem oranı artar, camlar
içerden buğulanabilir. Zaman
geçtikçe araç içerisindeki hava
kalitesi bozulur, bu durum araç
içinde bulunanların yorgunluk
belirtileri göstermesine yol
açabilir.
Sıcak ve çok nemli hava koşullarında, üzerine soğuk hava yöneltildiğinde ön
cam dışarıdan buğulanabilir. Ön cam
dıştan buğulanırsa, ön cam
sileceklerini çalıştırıp l devre dışı
bırakın.
Maksimum soğutma
Isınan havanın dışarı çıkabilmesi için
camları kısa süreliğine açın.
● Soğutma modunu n açın.
● Hava devirdaim (resirkülasyon) sistemini 4 açın.
● Hava dağıtım düğmesine M
basın.
● Sıcaklığı en soğuk konuma ayarlayın.

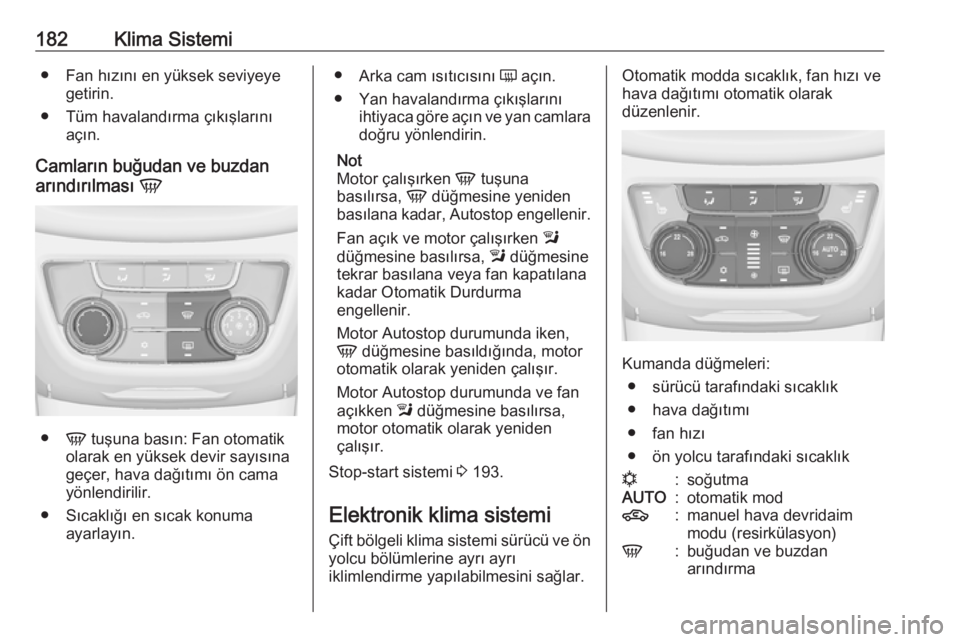

182Klima Sistemi● Fan hızını en yüksek seviyeyegetirin.
● Tüm havalandırma çıkışlarını açın.
Camların buğudan ve buzdan
arındırılması V
●
V tuşuna basın: Fan otomatik
olarak en yüksek devir sayısına
geçer, hava dağıtımı ön cama
yönlendirilir.
● Sıcaklığı en sıcak konuma ayarlayın.
●Arka cam ısıtıcısını Ü açın.
● Yan havalandırma çıkışlarını ihtiyaca göre açın ve yan camlara
doğru yönlendirin.
Not
Motor çalışırken V tuşuna
basılırsa, V düğmesine yeniden
basılana kadar, Autostop engellenir.
Fan açık ve motor çalışırken l
düğmesine basılırsa, l düğmesine
tekrar basılana veya fan kapatılana
kadar Otomatik Durdurma
engellenir.
Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Motor Autostop durumunda ve fan
açıkken l düğmesine basılırsa,
motor otomatik olarak yeniden
çalışır.
Stop-start sistemi 3 193.
Elektronik klima sistemi Çift bölgeli klima sistemi sürücü ve önyolcu bölümlerine ayrı ayrı
iklimlendirme yapılabilmesini sağlar.Otomatik modda sıcaklık, fan hızı ve
hava dağıtımı otomatik olarak
düzenlenir.
Kumanda düğmeleri:
● sürücü tarafındaki sıcaklık
● hava dağıtımı
● fan hızı
● ön yolcu tarafındaki sıcaklık
n:soğutmaAUTO:otomatik mod4:manuel hava devridaim
modu (resirkülasyon)V:buğudan ve buzdan
arındırma

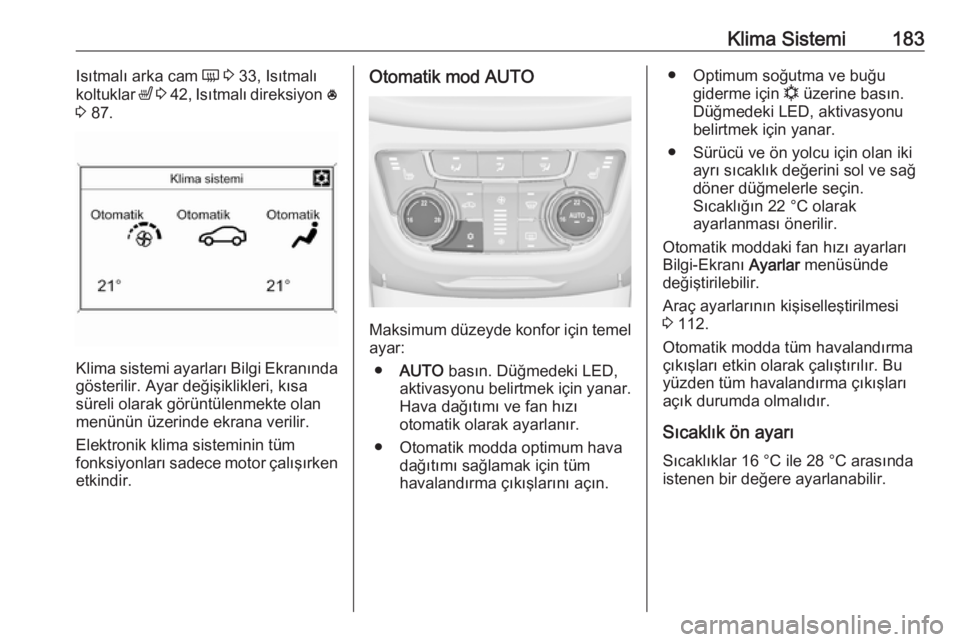

Klima Sistemi183Isıtmalı arka cam Ü 3 33, Isıtmalı
koltuklar ß 3 42 , Isıtmalı direksiyon *
3 87.
Klima sistemi ayarları Bilgi Ekranında
gösterilir. Ayar değişiklikleri, kısa
süreli olarak görüntülenmekte olan
menünün üzerinde ekrana verilir.
Elektronik klima sisteminin tüm
fonksiyonları sadece motor çalışırken
etkindir.
Otomatik mod AUTO
Maksimum düzeyde konfor için temel ayar:
● AUTO basın. Düğmedeki LED,
aktivasyonu belirtmek için yanar.
Hava dağıtımı ve fan hızı
otomatik olarak ayarlanır.
● Otomatik modda optimum hava dağıtımı sağlamak için tüm
havalandırma çıkışlarını açın.
● Optimum soğutma ve buğu
giderme için n üzerine basın.
Düğmedeki LED, aktivasyonu
belirtmek için yanar.
● Sürücü ve ön yolcu için olan iki ayrı sıcaklık değerini sol ve sağ
döner düğmelerle seçin.
Sıcaklığın 22 °C olarak
ayarlanması önerilir.
Otomatik moddaki fan hızı ayarları
Bilgi-Ekranı Ayarlar menüsünde
değiştirilebilir.
Araç ayarlarının kişiselleştirilmesi 3 112.
Otomatik modda tüm havalandırma
çıkışları etkin olarak çalıştırılır. Bu
yüzden tüm havalandırma çıkışları
açık durumda olmalıdır.
Sıcaklık ön ayarı
Sıcaklıklar 16 °C ile 28 °C arasında
istenen bir değere ayarlanabilir.

184Klima Sistemi
Sıcaklık minimum Lo olarak
ayarlandığında, soğutma n
açıldığında, klima sistemi maksimum soğutma seviyesinde çalışır.
Sıcaklık maksimum Hi olarak
ayarlandığında klima sistemi
maksimum ısıtma seviyesinde çalışır.
Not
n açıksa, istenen kabin sıcaklığının
azaltılması motorun Autostop'tan
yeniden başlamasına veya
Autostop'un engellemesine neden
olabilir.
Stop-start sistemi 3 193.
Camların buğudan ve buzdan
arındırılması V
● V basın. Düğmedeki LED,
aktivasyonu belirtmek için yanar.
● Sıcaklık ve hava dağıtımı otomatik olarak ayarlanır ve fan
en yüksek hız kademesinde
çalışır.
● Arka cam ısıtıcısını Ü açın.
● Önceki moda geri dönmek için, V tuşuna basın. Yeniden
otomatik moduna geçmek için:
AUTO tuşuna basın.
Otomatik arka cam ısıtması,
Bilgi Ekranı'ndaki Ayarlar
menüsünden değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 112.
Not
Motor çalışırken V tuşuna
basılırsa, V düğmesine yeniden
basılana kadar, Autostop engellenir.
Fan açık ve motor çalışırken l
düğmesine basılırsa, l düğmesine
tekrar basılana veya fan kapatılana kadar Otomatik Durdurma
engellenir.Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Motor Autostop durumunda ve fan
açıkken l düğmesine basılırsa,
motor otomatik olarak yeniden
çalışır.
Stop-start sistemi 3 193.
Manuel ayarlar
Klima kontrol sistemi ayarları tuşların
ve döner düğmenin kullanılması ile
aşağıda anlatılan şekilde
değiştirilebilir. Herhangi bir ayar
değişikliği otomatik modu iptal
edecektir.

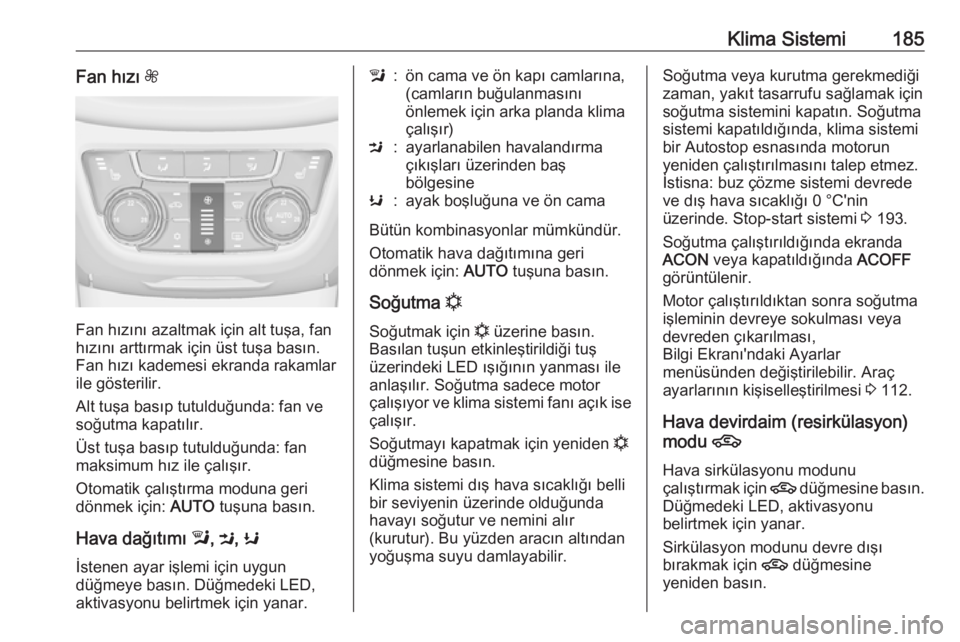

Klima Sistemi185Fan hızı Z
Fan hızını azaltmak için alt tuşa, fan
hızını arttırmak için üst tuşa basın.
Fan hızı kademesi ekranda rakamlar
ile gösterilir.
Alt tuşa basıp tutulduğunda: fan ve
soğutma kapatılır.
Üst tuşa basıp tutulduğunda: fan
maksimum hız ile çalışır.
Otomatik çalıştırma moduna geri
dönmek için: AUTO tuşuna basın.
Hava dağıtımı l, M , K
İstenen ayar işlemi için uygun
düğmeye basın. Düğmedeki LED, aktivasyonu belirtmek için yanar.
l:ön cama ve ön kapı camlarına,
(camların buğulanmasını
önlemek için arka planda klima
çalışır)M:ayarlanabilen havalandırma
çıkışları üzerinden baş
bölgesineK:ayak boşluğuna ve ön cama
Bütün kombinasyonlar mümkündür.
Otomatik hava dağıtımına geri
dönmek için: AUTO tuşuna basın.
Soğutma n
Soğutmak için n üzerine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile anlaşılır. Soğutma sadece motor
çalışıyor ve klima sistemi fanı açık ise
çalışır.
Soğutmayı kapatmak için yeniden n
düğmesine basın.
Klima sistemi dış hava sıcaklığı belli
bir seviyenin üzerinde olduğunda
havayı soğutur ve nemini alır
(kurutur). Bu yüzden aracın altından
yoğuşma suyu damlayabilir.
Soğutma veya kurutma gerekmediği
zaman, yakıt tasarrufu sağlamak için
soğutma sistemini kapatın. Soğutma
sistemi kapatıldığında, klima sistemi
bir Autostop esnasında motorun
yeniden çalıştırılmasını talep etmez.
İstisna: buz çözme sistemi devrede
ve dış hava sıcaklığı 0 °C'nin
üzerinde. Stop-start sistemi 3 193.
Soğutma çalıştırıldığında ekranda
ACON veya kapatıldığında ACOFF
görüntülenir.
Motor çalıştırıldıktan sonra soğutma
işleminin devreye sokulması veya devreden çıkarılması,
Bilgi Ekranı'ndaki Ayarlar
menüsünden değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 112.
Hava devirdaim (resirkülasyon) modu 4
Hava sirkülasyonu modunu
çalıştırmak için 4 düğmesine basın.
Düğmedeki LED, aktivasyonu
belirtmek için yanar.
Sirkülasyon modunu devre dışı
bırakmak için 4 düğmesine
yeniden basın.

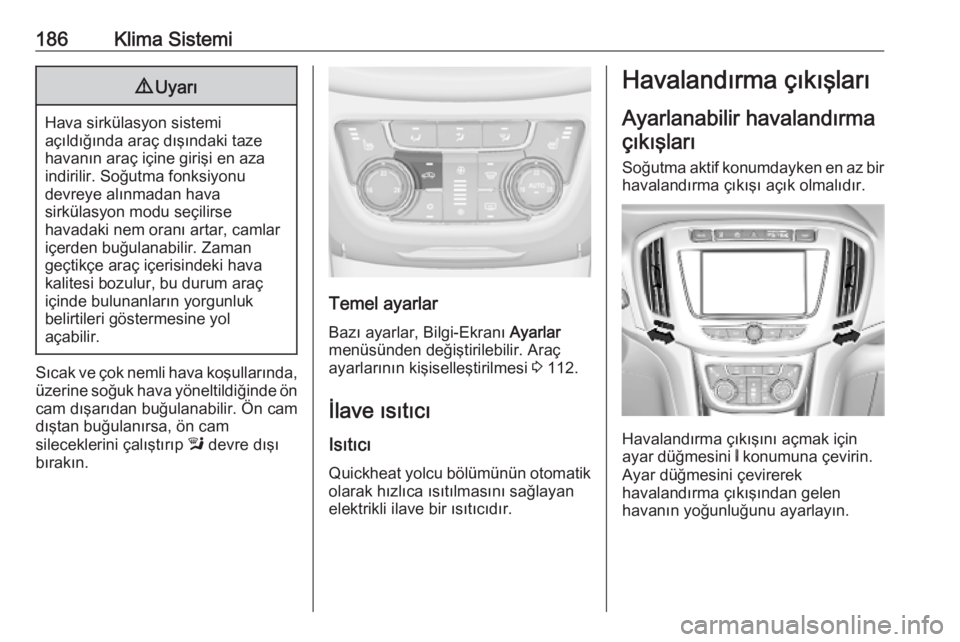

186Klima Sistemi9Uyarı
Hava sirkülasyon sistemi
açıldığında araç dışındaki taze
havanın araç içine girişi en aza
indirilir. Soğutma fonksiyonu
devreye alınmadan hava
sirkülasyon modu seçilirse
havadaki nem oranı artar, camlar
içerden buğulanabilir. Zaman
geçtikçe araç içerisindeki hava
kalitesi bozulur, bu durum araç
içinde bulunanların yorgunluk
belirtileri göstermesine yol
açabilir.
Sıcak ve çok nemli hava koşullarında, üzerine soğuk hava yöneltildiğinde ön
cam dışarıdan buğulanabilir. Ön cam
dıştan buğulanırsa, ön cam
sileceklerini çalıştırıp l devre dışı
bırakın.
Temel ayarlar
Bazı ayarlar, Bilgi-Ekranı Ayarlar
menüsünden değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 112.
İlave ısıtıcı
Isıtıcı Quickheat yolcu bölümünün otomatik
olarak hızlıca ısıtılmasını sağlayan
elektrikli ilave bir ısıtıcıdır.
Havalandırma çıkışları
Ayarlanabilir havalandırma çıkışları
Soğutma aktif konumdayken en az bir havalandırma çıkışı açık olmalıdır.
Havalandırma çıkışını açmak için
ayar düğmesini B konumuna çevirin.
Ayar düğmesini çevirerek
havalandırma çıkışından gelen
havanın yoğunluğunu ayarlayın.

Klima Sistemi187

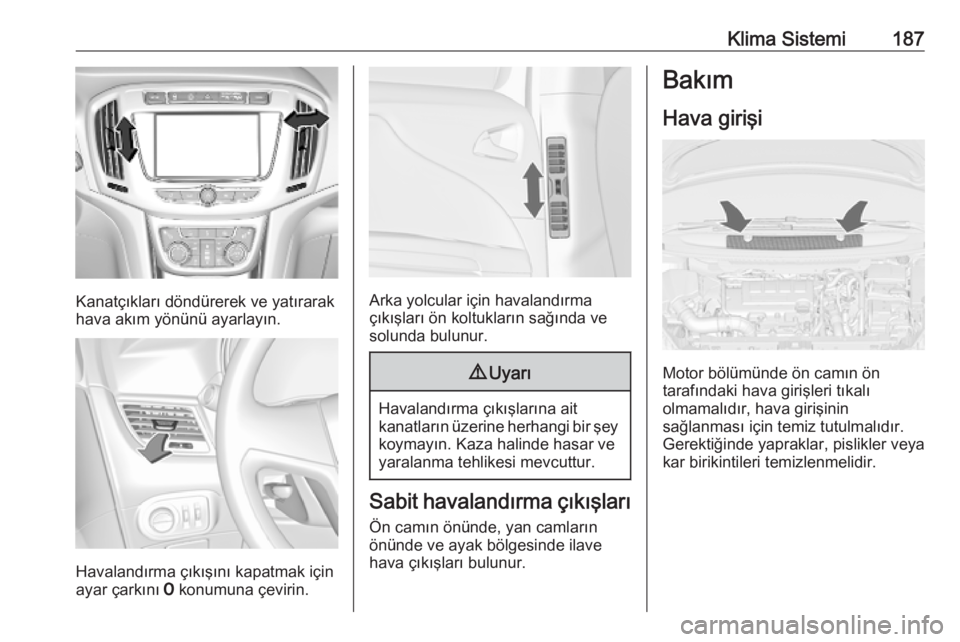

Kanatçıkları döndürerek ve yatırarak
hava akım yönünü ayarlayın.
Havalandırma çıkışını kapatmak için
ayar çarkını 7 konumuna çevirin.
Arka yolcular için havalandırma
çıkışları ön koltukların sağında ve
solunda bulunur.
9 Uyarı
Havalandırma çıkışlarına ait
kanatların üzerine herhangi bir şey koymayın. Kaza halinde hasar ve
yaralanma tehlikesi mevcuttur.
Sabit havalandırma çıkışları
Ön camın önünde, yan camların
önünde ve ayak bölgesinde ilave hava çıkışları bulunur.
Bakım
Hava girişi
Motor bölümünde ön camın ön
tarafındaki hava girişleri tıkalı
olmamalıdır, hava girişinin
sağlanması için temiz tutulmalıdır.
Gerektiğinde yapraklar, pislikler veya
kar birikintileri temizlenmelidir.

188Klima SistemiKlimanın düzenli kullanımı
Klima sisteminin devamlı surette
randımanlı çalışmasını temin etmek
amacıyla, hava durumuna ve zamana bakılmaksızın klimanın ayda bir kez
birkaç dakika çalıştırılması gerekir.
Soğutma fonksiyonunun düşük dış
hava sıcaklıklarında çalıştırılması
mümkün değildir.
Servis
Optimum soğutma performansı için
klima sisteminin aracın trafiğe
çıkışının üçüncü yılından itibaren
düzenli olarak yılda bir kez kontrol
ettirilmesini tavsiye ederiz. Bu kontrol aşağıdaki noktaları da içermelidir:
● fonksiyon ve basınç testi
● ısıtma fonksiyonu
● kaçak kontrolü
● v kayışları kontrolü
● yoğuşturucu (kondansatör) ve buharlaştırıcının (evaparatör)
temizlenmesi
● performans kontrolüNot
R-134a soğutma maddesi florlu sera
gazları içerir.
