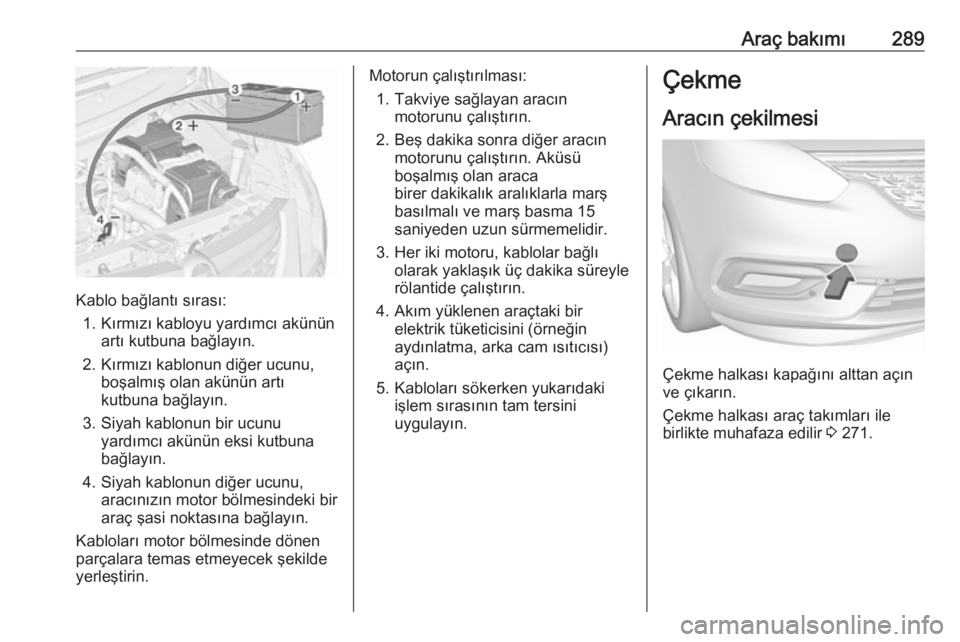

Araç bakımı289
Kablo bağlantı sırası:1. Kırmızı kabloyu yardımcı akünün artı kutbuna bağlayın.
2. Kırmızı kablonun diğer ucunu, boşalmış olan akünün artıkutbuna bağlayın.
3. Siyah kablonun bir ucunu yardımcı akünün eksi kutbuna
bağlayın.
4. Siyah kablonun diğer ucunu, aracınızın motor bölmesindeki bir
araç şasi noktasına bağlayın.
Kabloları motor bölmesinde dönen
parçalara temas etmeyecek şekilde
yerleştirin.
Motorun çalıştırılması:
1. Takviye sağlayan aracın motorunu çalıştırın.
2. Beş dakika sonra diğer aracın motorunu çalıştırın. Aküsü
boşalmış olan araca
birer dakikalık aralıklarla marş
basılmalı ve marş basma 15
saniyeden uzun sürmemelidir.
3. Her iki motoru, kablolar bağlı olarak yaklaşık üç dakika süreyle
rölantide çalıştırın.
4. Akım yüklenen araçtaki bir elektrik tüketicisini (örneğin
aydınlatma, arka cam ısıtıcısı)
açın.
5. Kabloları sökerken yukarıdaki işlem sırasının tam tersini
uygulayın.Çekme
Aracın çekilmesi
Çekme halkası kapağını alttan açın
ve çıkarın.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 271.

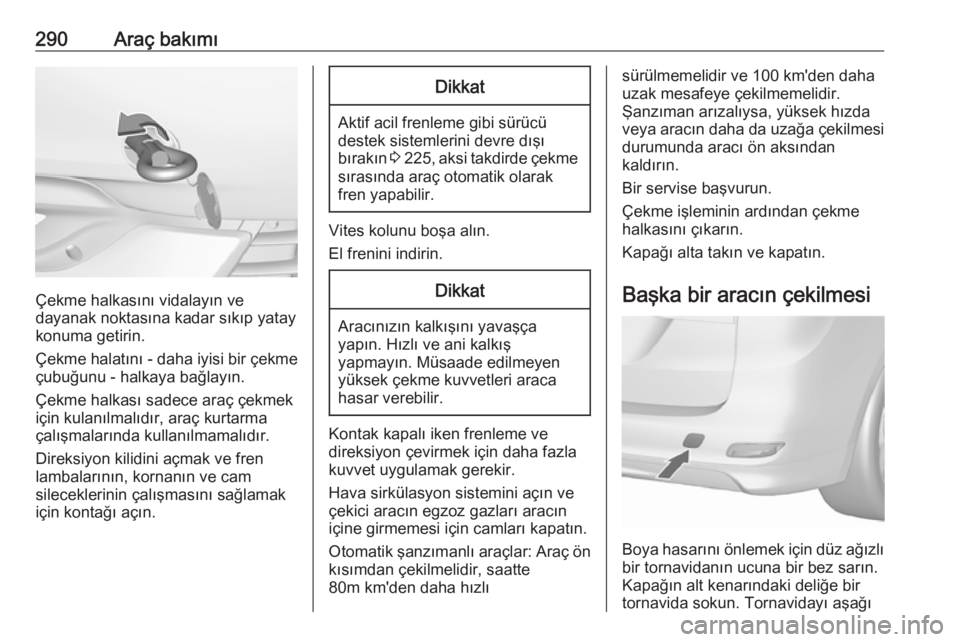

290Araç bakımı
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Çekme halatını - daha iyisi bir çekme çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kulanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.
Direksiyon kilidini açmak ve fren
lambalarının, kornanın ve cam
sileceklerinin çalışmasını sağlamak
için kontağı açın.
Dikkat
Aktif acil frenleme gibi sürücü destek sistemlerini devre dışı
bırakın 3 225 , aksi takdirde çekme
sırasında araç otomatik olarak
fren yapabilir.
Vites kolunu boşa alın.
El frenini indirin.
Dikkat
Aracınızın kalkışını yavaşça
yapın. Hızlı ve ani kalkış
yapmayın. Müsaade edilmeyen
yüksek çekme kuvvetleri araca
hasar verebilir.
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha fazla
kuvvet uygulamak gerekir.
Hava sirkülasyon sistemini açın ve
çekici aracın egzoz gazları aracın
içine girmemesi için camları kapatın.
Otomatik şanzımanlı araçlar: Araç ön kısımdan çekilmelidir, saatte
80m km'den daha hızlı
sürülmemelidir ve 100 km'den daha uzak mesafeye çekilmemelidir.
Şanzıman arızalıysa, yüksek hızda
veya aracın daha da uzağa çekilmesi
durumunda aracı ön aksından
kaldırın.
Bir servise başvurun.
Çekme işleminin ardından çekme
halkasını çıkarın.
Kapağı alta takın ve kapatın.
Başka bir aracın çekilmesi
Boya hasarını önlemek için düz ağızlı bir tornavidanın ucuna bir bez sarın.
Kapağın alt kenarındaki deliğe bir
tornavida sokun. Tornavidayı aşağı

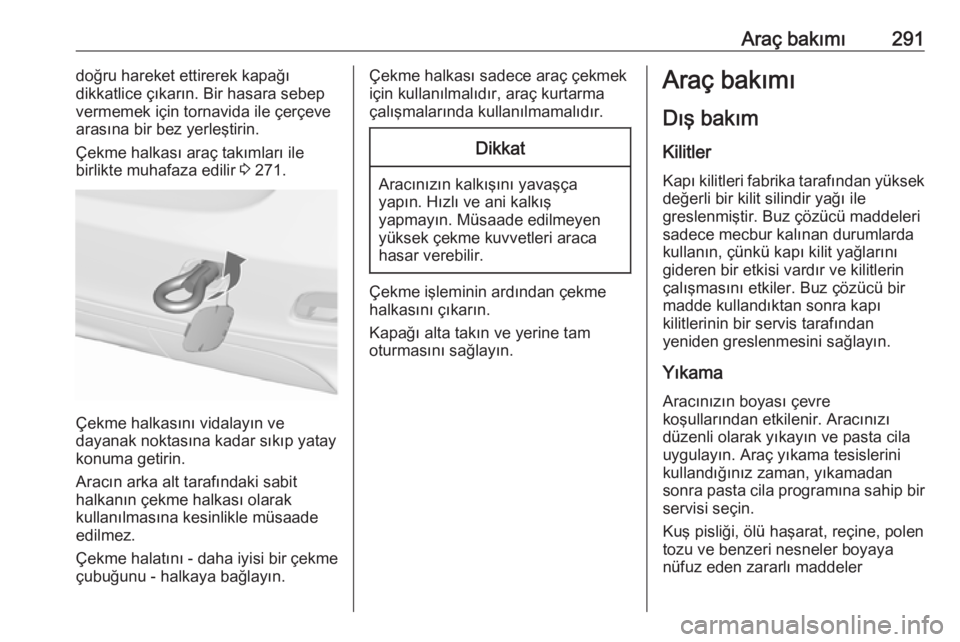

Araç bakımı291doğru hareket ettirerek kapağı
dikkatlice çıkarın. Bir hasara sebep
vermemek için tornavida ile çerçeve arasına bir bez yerleştirin.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 271.
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Aracın arka alt tarafındaki sabit
halkanın çekme halkası olarak
kullanılmasına kesinlikle müsaade
edilmez.
Çekme halatını - daha iyisi bir çekme çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kullanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.Dikkat
Aracınızın kalkışını yavaşça
yapın. Hızlı ve ani kalkış
yapmayın. Müsaade edilmeyen
yüksek çekme kuvvetleri araca
hasar verebilir.
Çekme işleminin ardından çekme
halkasını çıkarın.
Kapağı alta takın ve yerine tam
oturmasını sağlayın.
Araç bakımı
Dış bakım Kilitler Kapı kilitleri fabrika tarafından yüksekdeğerli bir kilit silindir yağı ile
greslenmiştir. Buz çözücü maddeleri
sadece mecbur kalınan durumlarda kullanın, çünkü kapı kilit yağlarınıgideren bir etkisi vardır ve kilitlerin
çalışmasını etkiler. Buz çözücü bir madde kullandıktan sonra kapı
kilitlerinin bir servis tarafından
yeniden greslenmesini sağlayın.
Yıkama Aracınızın boyası çevre
koşullarından etkilenir. Aracınızı
düzenli olarak yıkayın ve pasta cila
uygulayın. Araç yıkama tesislerini kullandığınız zaman, yıkamadan
sonra pasta cila programına sahip bir
servisi seçin.
Kuş pisliği, ölü haşarat, reçine, polen
tozu ve benzeri nesneler boyaya
nüfuz eden zararlı maddeler

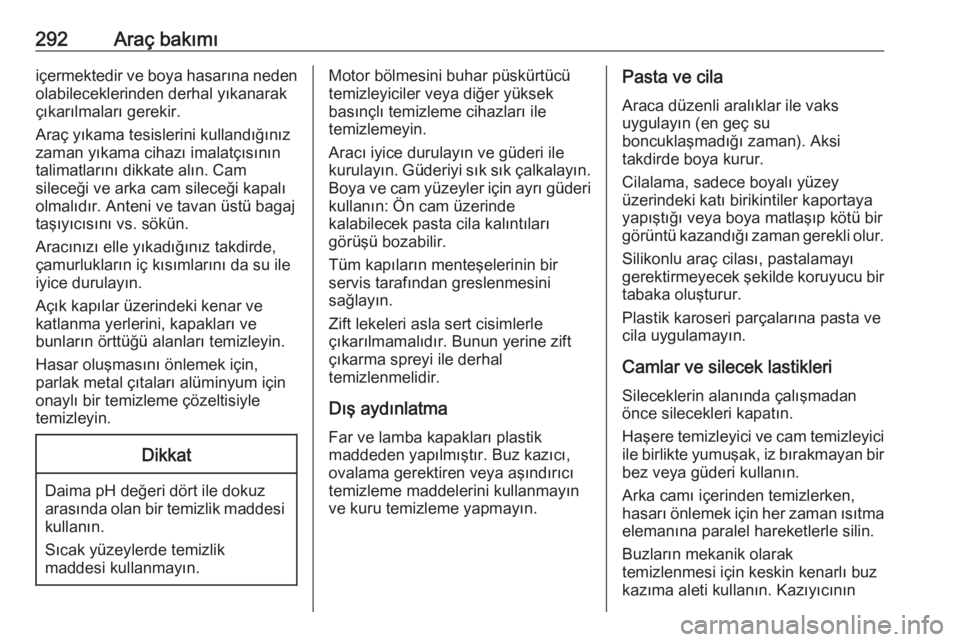

292Araç bakımıiçermektedir ve boya hasarına nedenolabileceklerinden derhal yıkanarak
çıkarılmaları gerekir.
Araç yıkama tesislerini kullandığınız
zaman yıkama cihazı imalatçısının
talimatlarını dikkate alın. Cam
sileceği ve arka cam sileceği kapalı
olmalıdır. Anteni ve tavan üstü bagaj
taşıyıcısını vs. sökün.
Aracınızı elle yıkadığınız takdirde,
çamurlukların iç kısımlarını da su ile
iyice durulayın.
Açık kapılar üzerindeki kenar ve
katlanma yerlerini, kapakları ve
bunların örttüğü alanları temizleyin.
Hasar oluşmasını önlemek için,
parlak metal çıtaları alüminyum için onaylı bir temizleme çözeltisiyle
temizleyin.Dikkat
Daima pH değeri dört ile dokuz
arasında olan bir temizlik maddesi
kullanın.
Sıcak yüzeylerde temizlik
maddesi kullanmayın.
Motor bölmesini buhar püskürtücü
temizleyiciler veya diğer yüksek
basınçlı temizleme cihazları ile
temizlemeyin.
Aracı iyice durulayın ve güderi ile
kurulayın. Güderiyi sık sık çalkalayın. Boya ve cam yüzeyler için ayrı güderi
kullanın: Ön cam üzerinde
kalabilecek pasta cila kalıntıları
görüşü bozabilir.
Tüm kapıların menteşelerinin bir
servis tarafından greslenmesini
sağlayın.
Zift lekeleri asla sert cisimlerle
çıkarılmamalıdır. Bunun yerine zift
çıkarma spreyi ile derhal
temizlenmelidir.
Dış aydınlatma
Far ve lamba kapakları plastik
maddeden yapılmıştır. Buz kazıcı,
ovalama gerektiren veya aşındırıcı
temizleme maddelerini kullanmayın ve kuru temizleme yapmayın.Pasta ve cila
Araca düzenli aralıklar ile vaks
uygulayın (en geç su
boncuklaşmadığı zaman). Aksi
takdirde boya kurur.
Cilalama, sadece boyalı yüzey
üzerindeki katı birikintiler kaportaya
yapıştığı veya boya matlaşıp kötü bir
görüntü kazandığı zaman gerekli olur.
Silikonlu araç cilası, pastalamayı
gerektirmeyecek şekilde koruyucu bir tabaka oluşturur.
Plastik karoseri parçalarına pasta ve
cila uygulamayın.
Camlar ve silecek lastikleri Sileceklerin alanında çalışmadan
önce silecekleri kapatın.
Haşere temizleyici ve cam temizleyici ile birlikte yumuşak, iz bırakmayan bir
bez veya güderi kullanın.
Arka camı içerinden temizlerken,
hasarı önlemek için her zaman ısıtma elemanına paralel hareketlerle silin.
Buzların mekanik olarak
temizlenmesi için keskin kenarlı buz
kazıma aleti kullanın. Kazıyıcının

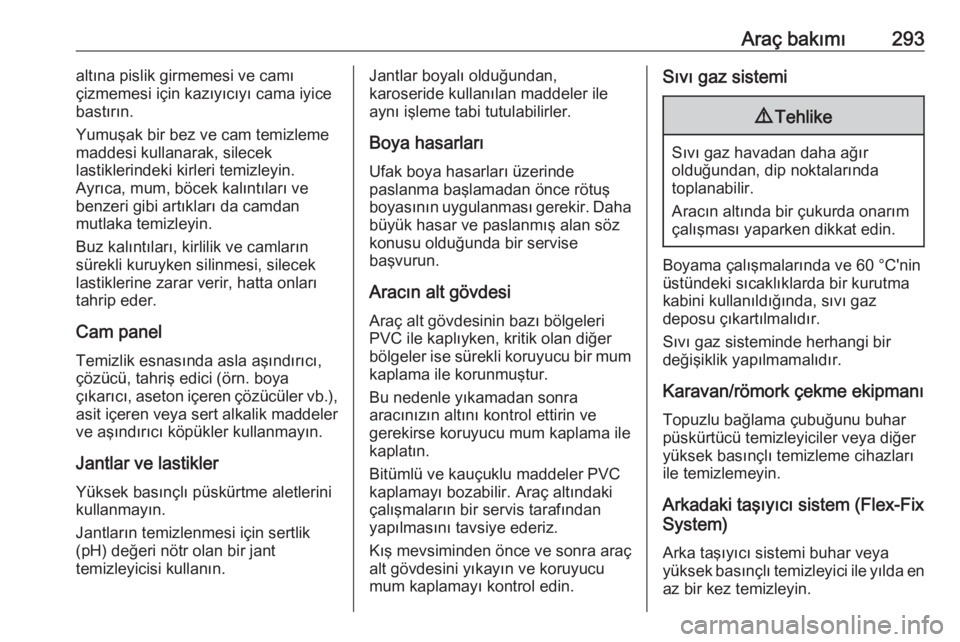

Araç bakımı293altına pislik girmemesi ve camı
çizmemesi için kazıyıcıyı cama iyice
bastırın.
Yumuşak bir bez ve cam temizleme
maddesi kullanarak, silecek
lastiklerindeki kirleri temizleyin.
Ayrıca, mum, böcek kalıntıları ve
benzeri gibi artıkları da camdan
mutlaka temizleyin.
Buz kalıntıları, kirlilik ve camların
sürekli kuruyken silinmesi, silecek
lastiklerine zarar verir, hatta onları
tahrip eder.
Cam panel Temizlik esnasında asla aşındırıcı,
çözücü, tahriş edici (örn. boya çıkarıcı, aseton içeren çözücüler vb.), asit içeren veya sert alkalik maddeler
ve aşındırıcı köpükler kullanmayın.
Jantlar ve lastikler Yüksek basınçlı püskürtme aletlerini
kullanmayın.
Jantların temizlenmesi için sertlik
(pH) değeri nötr olan bir jant
temizleyicisi kullanın.Jantlar boyalı olduğundan,
karoseride kullanılan maddeler ile
aynı işleme tabi tutulabilirler.
Boya hasarları
Ufak boya hasarları üzerinde
paslanma başlamadan önce rötuş
boyasının uygulanması gerekir. Daha
büyük hasar ve paslanmış alan söz
konusu olduğunda bir servise
başvurun.
Aracın alt gövdesi
Araç alt gövdesinin bazı bölgeleri
PVC ile kaplıyken, kritik olan diğer bölgeler ise sürekli koruyucu bir mum kaplama ile korunmuştur.
Bu nedenle yıkamadan sonra
aracınızın altını kontrol ettirin ve
gerekirse koruyucu mum kaplama ile
kaplatın.
Bitümlü ve kauçuklu maddeler PVC
kaplamayı bozabilir. Araç altındaki çalışmaların bir servis tarafından
yapılmasını tavsiye ederiz.
Kış mevsiminden önce ve sonra araç
alt gövdesini yıkayın ve koruyucu
mum kaplamayı kontrol edin.Sıvı gaz sistemi9 Tehlike
Sıvı gaz havadan daha ağır
olduğundan, dip noktalarında
toplanabilir.
Aracın altında bir çukurda onarım
çalışması yaparken dikkat edin.
Boyama çalışmalarında ve 60 °C'nin
üstündeki sıcaklıklarda bir kurutma kabini kullanıldığında, sıvı gaz
deposu çıkartılmalıdır.
Sıvı gaz sisteminde herhangi bir
değişiklik yapılmamalıdır.
Karavan/römork çekme ekipmanı Topuzlu bağlama çubuğunu buhar
püskürtücü temizleyiciler veya diğer
yüksek basınçlı temizleme cihazları
ile temizlemeyin.
Arkadaki taşıyıcı sistem (Flex-Fix
System)
Arka taşıyıcı sistemi buhar veya
yüksek basınçlı temizleyici ile yılda en az bir kez temizleyin.

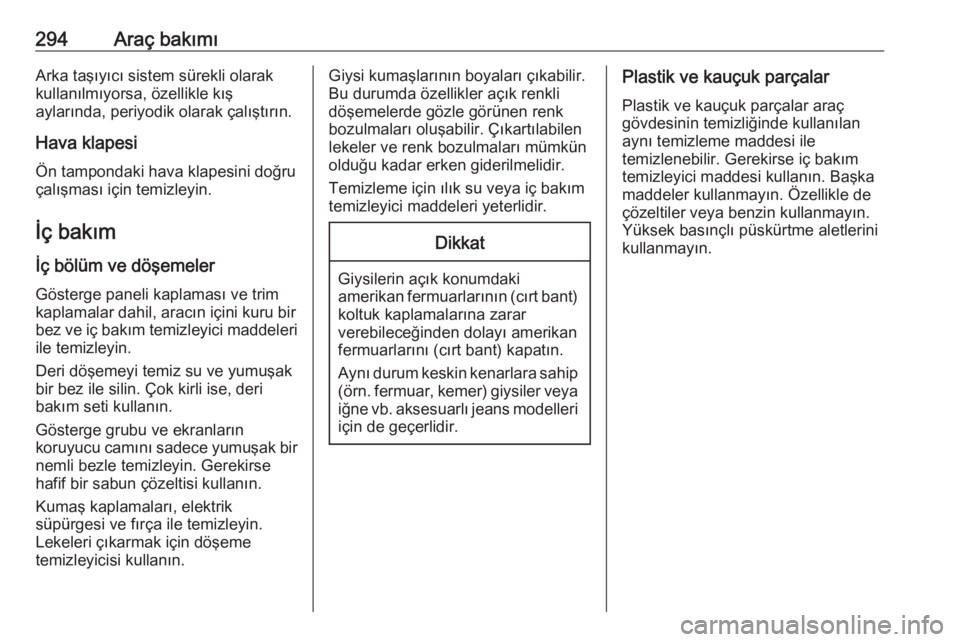

294Araç bakımıArka taşıyıcı sistem sürekli olarak
kullanılmıyorsa, özellikle kış
aylarında, periyodik olarak çalıştırın.
Hava klapesi
Ön tampondaki hava klapesini doğru
çalışması için temizleyin.
İç bakım İç bölüm ve döşemeler
Gösterge paneli kaplaması ve trim kaplamalar dahil, aracın içini kuru bir
bez ve iç bakım temizleyici maddeleri ile temizleyin.
Deri döşemeyi temiz su ve yumuşak
bir bez ile silin. Çok kirli ise, deri
bakım seti kullanın.
Gösterge grubu ve ekranların
koruyucu camını sadece yumuşak bir
nemli bezle temizleyin. Gerekirse
hafif bir sabun çözeltisi kullanın.
Kumaş kaplamaları, elektrik
süpürgesi ve fırça ile temizleyin.
Lekeleri çıkarmak için döşeme
temizleyicisi kullanın.Giysi kumaşlarının boyaları çıkabilir.
Bu durumda özellikler açık renkli
döşemelerde gözle görünen renk
bozulmaları oluşabilir. Çıkartılabilen
lekeler ve renk bozulmaları mümkün
olduğu kadar erken giderilmelidir.
Temizleme için ılık su veya iç bakım
temizleyici maddeleri yeterlidir.Dikkat
Giysilerin açık konumdaki
amerikan fermuarlarının (cırt bant) koltuk kaplamalarına zarar
verebileceğinden dolayı amerikan
fermuarlarını (cırt bant) kapatın.
Aynı durum keskin kenarlara sahip (örn. fermuar, kemer) giysiler veya
iğne vb. aksesuarlı jeans modelleri
için de geçerlidir.
Plastik ve kauçuk parçalar
Plastik ve kauçuk parçalar araç
gövdesinin temizliğinde kullanılan
aynı temizleme maddesi ile
temizlenebilir. Gerekirse iç bakım
temizleyici maddesi kullanın. Başka
maddeler kullanmayın. Özellikle de
çözeltiler veya benzin kullanmayın.
Yüksek basınçlı püskürtme aletlerini
kullanmayın.

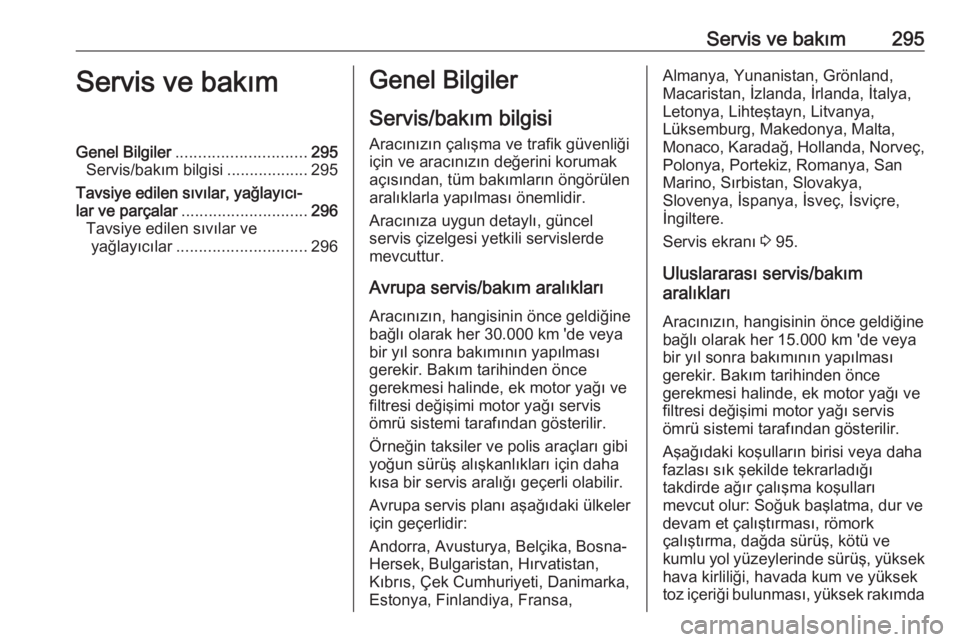

Servis ve bakım295Servis ve bakımGenel Bilgiler............................. 295
Servis/bakım bilgisi ..................295
Tavsiye edilen sıvılar, yağlayıcı‐ lar ve parçalar ............................ 296
Tavsiye edilen sıvılar ve yağlayıcılar ............................. 296Genel Bilgiler
Servis/bakım bilgisi Aracınızın çalışma ve trafik güvenliği
için ve aracınızın değerini korumak
açısından, tüm bakımların öngörülen aralıklarla yapılması önemlidir.
Aracınıza uygun detaylı, güncel
servis çizelgesi yetkili servislerde
mevcuttur.
Avrupa servis/bakım aralıkları Aracınızın, hangisinin önce geldiğine
bağlı olarak her 30.000 km 'de veya
bir yıl sonra bakımının yapılması
gerekir. Bakım tarihinden önce
gerekmesi halinde, ek motor yağı ve
filtresi değişimi motor yağı servis
ömrü sistemi tarafından gösterilir.
Örneğin taksiler ve polis araçları gibi yoğun sürüş alışkanlıkları için daha
kısa bir servis aralığı geçerli olabilir.
Avrupa servis planı aşağıdaki ülkeler
için geçerlidir:
Andorra, Avusturya, Belçika, Bosna-
Hersek, Bulgaristan, Hırvatistan,
Kıbrıs, Çek Cumhuriyeti, Danimarka,
Estonya, Finlandiya, Fransa,Almanya, Yunanistan, Grönland,
Macaristan, İzlanda, İrlanda, İtalya,
Letonya, Lihteştayn, Litvanya,
Lüksemburg, Makedonya, Malta,
Monaco, Karadağ, Hollanda, Norveç,
Polonya, Portekiz, Romanya, San
Marino, Sırbistan, Slovakya,
Slovenya, İspanya, İsveç, İsviçre,
İngiltere.
Servis ekranı 3 95.
Uluslararası servis/bakım
aralıkları
Aracınızın, hangisinin önce geldiğine
bağlı olarak her 15.000 km 'de veya
bir yıl sonra bakımının yapılması
gerekir. Bakım tarihinden önce
gerekmesi halinde, ek motor yağı ve
filtresi değişimi motor yağı servis
ömrü sistemi tarafından gösterilir.
Aşağıdaki koşulların birisi veya daha
fazlası sık şekilde tekrarladığı
takdirde ağır çalışma koşulları
mevcut olur: Soğuk başlatma, dur ve
devam et çalıştırması, römork
çalıştırma, dağda sürüş, kötü ve
kumlu yol yüzeylerinde sürüş, yüksek hava kirliliği, havada kum ve yüksek
toz içeriği bulunması, yüksek rakımda

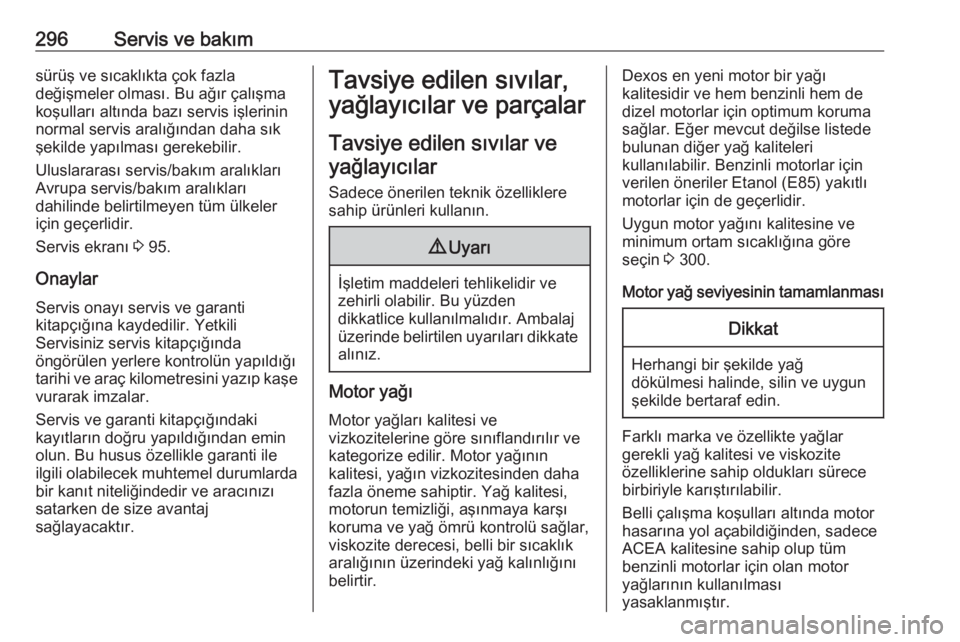

296Servis ve bakımsürüş ve sıcaklıkta çok fazla
değişmeler olması. Bu ağır çalışma koşulları altında bazı servis işlerinin
normal servis aralığından daha sık
şekilde yapılması gerekebilir.
Uluslararası servis/bakım aralıkları
Avrupa servis/bakım aralıkları
dahilinde belirtilmeyen tüm ülkeler
için geçerlidir.
Servis ekranı 3 95.
Onaylar
Servis onayı servis ve garanti
kitapçığına kaydedilir. Yetkili
Servisiniz servis kitapçığında
öngörülen yerlere kontrolün yapıldığı
tarihi ve araç kilometresini yazıp kaşe vurarak imzalar.
Servis ve garanti kitapçığındaki
kayıtların doğru yapıldığından emin
olun. Bu husus özellikle garanti ile
ilgili olabilecek muhtemel durumlarda bir kanıt niteliğindedir ve aracınızı
satarken de size avantaj
sağlayacaktır.Tavsiye edilen sıvılar,
yağlayıcılar ve parçalar
Tavsiye edilen sıvılar veyağlayıcılar
Sadece önerilen teknik özelliklere
sahip ürünleri kullanın.9 Uyarı
İşletim maddeleri tehlikelidir ve
zehirli olabilir. Bu yüzden
dikkatlice kullanılmalıdır. Ambalaj
üzerinde belirtilen uyarıları dikkate alınız.
Motor yağı
Motor yağları kalitesi ve
vizkozitelerine göre sınıflandırılır ve kategorize edilir. Motor yağının
kalitesi, yağın vizkozitesinden daha
fazla öneme sahiptir. Yağ kalitesi,
motorun temizliği, aşınmaya karşı
koruma ve yağ ömrü kontrolü sağlar,
viskozite derecesi, belli bir sıcaklık
aralığının üzerindeki yağ kalınlığını
belirtir.
Dexos en yeni motor bir yağı
kalitesidir ve hem benzinli hem de
dizel motorlar için optimum koruma
sağlar. Eğer mevcut değilse listede
bulunan diğer yağ kaliteleri
kullanılabilir. Benzinli motorlar için
verilen öneriler Etanol (E85) yakıtlı
motorlar için de geçerlidir.
Uygun motor yağını kalitesine ve
minimum ortam sıcaklığına göre
seçin 3 300.
Motor yağ seviyesinin tamamlanmasıDikkat
Herhangi bir şekilde yağ
dökülmesi halinde, silin ve uygun
şekilde bertaraf edin.
Farklı marka ve özellikte yağlar
gerekli yağ kalitesi ve viskozite
özelliklerine sahip oldukları sürece
birbiriyle karıştırılabilir.
Belli çalışma koşulları altında motor
hasarına yol açabildiğinden, sadece
ACEA kalitesine sahip olup tüm
benzinli motorlar için olan motor
yağlarının kullanılması
yasaklanmıştır.

Servis ve bakım297Uygun motor yağını kalitesine ve
minimum ortam sıcaklığına göre
seçin 3 300.
İlave motor yağı katkı maddeleri
İlave motor yağı katkı maddelerinin
kullanılması hasarlara ve garanti
hakkının silinmesine yol açabilir.
Motor yağı viskozite dereceleri
SAE viskozitesi yağın kalınlığı ile ilgili
bilgi verir.
Çok nitelikli yağlar iki sayı ile belirtilir, ör. SAE 5W-30. Birinci rakamdan
sonra bir W gelir (düşük sıcaklık
viskozitesini belirtir) ve ikinci rakam
da yüksek sıcaklıktaki viskoziteyi
gösterir.
Bulunduğunuz bölgenin minimum
çevre sıcaklığına göre uygun olan
viskozite derecesini seçin 3 300.
Önerilen tüm viskozite dereceleri
yüksek ortam sıcaklıkları için
uygundur.
Soğutma suyu ve antifriz
Sadece araç için onaylanmış organik
asit tipi uzun ömürlü soğutucu (LLC)
antifriz kullanın. Bir servise başvurun.Sisteme fabrikada yaklaşık -28 °C'ye kadar mükemmel korozyon önleme
ve donma koruması özelliklerine
sahip soğutma suyu doldurulmuştur.
Çok düşük sıcaklıkların oluştuğu
kuzey ülkelerinde fabrikada
doldurulan antifriz yaklaşık -37 °C'ye
kadar koruma sağlar. Bu
konsantrasyon tüm yıl boyunca sabit
olmalıdır. Ek korozyon koruması veya hafif kaçakların önlenmesi için
kullanılan ilave soğutma sıvısı
katkıları fonksiyon bozukluklarına
sebep olabilir. Bu tür ilave soğutma
sıvısı katkılarının kullanılması
nedeniyle oluşan zararlardan dolayı
hiçbir sorumluluk kabul
edilmemektedir.
Fren ve debriyaj hidroliği sıvısı Fren hidroliği zamanla atmosferden
nem emdiğinden dolayı fren etkisi
düşebilir. Bundan dolayı güvenliğiniz
için, öngörülen servis aralıklarında
fren hidrolik sıvısı değiştirilmelidir.Cam yıkama suyu
Silecek lastiklerine, boyaya, plastik ve
kauçuk parçalara bir zarar gelmemesi
için yalnızca araç için onaylanmış
yıkama sistemi sıvısı kullanın. Bir
servise başvurun.
AdBlue
Egzoz emisyonundaki azot oksitleri
azaltmak için sadece AdBlue kullanın 3 198.

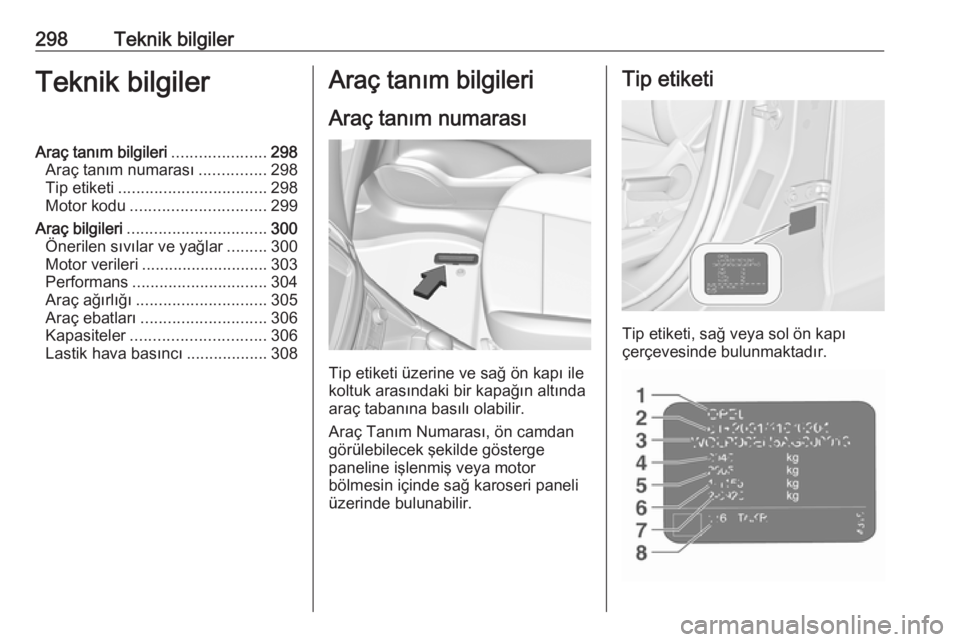

298Teknik bilgilerTeknik bilgilerAraç tanım bilgileri.....................298
Araç tanım numarası ...............298
Tip etiketi ................................. 298
Motor kodu .............................. 299
Araç bilgileri ............................... 300
Önerilen sıvılar ve yağlar .........300
Motor verileri ............................ 303
Performans .............................. 304
Araç ağırlığı ............................. 305
Araç ebatları ............................ 306
Kapasiteler .............................. 306
Lastik hava basıncı ..................308Araç tanım bilgileri
Araç tanım numarası
Tip etiketi üzerine ve sağ ön kapı ile
koltuk arasındaki bir kapağın altında
araç tabanına basılı olabilir.
Araç Tanım Numarası, ön camdan
görülebilecek şekilde gösterge
paneline işlenmiş veya motor
bölmesin içinde sağ karoseri paneli
üzerinde bulunabilir.
Tip etiketi
Tip etiketi, sağ veya sol ön kapı
çerçevesinde bulunmaktadır.
