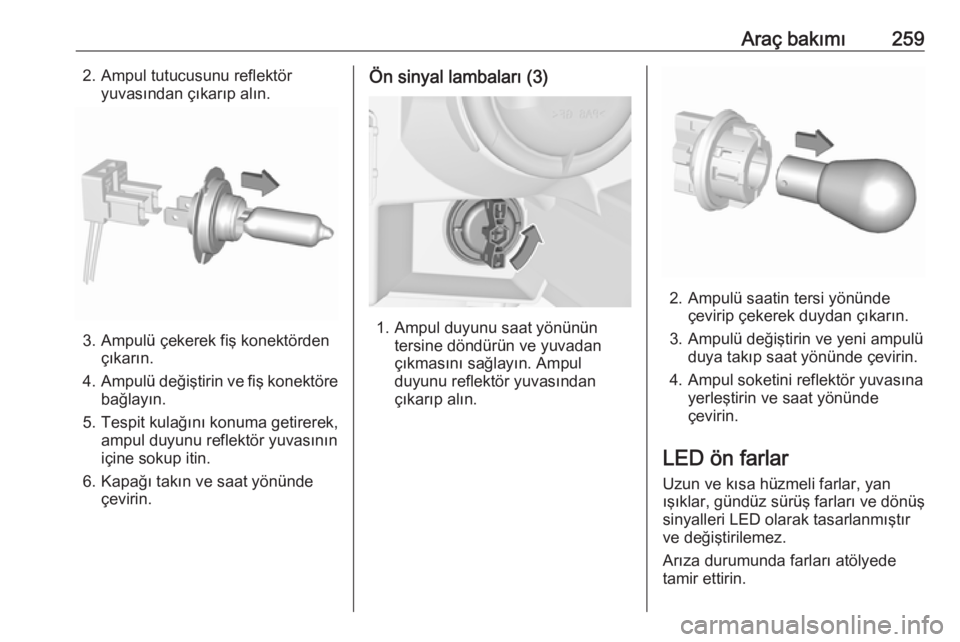

Araç bakımı2592. Ampul tutucusunu reflektöryuvasından çıkarıp alın.
3. Ampulü çekerek fiş konektörden çıkarın.
4. Ampulü değiştirin ve fiş konektöre
bağlayın.
5. Tespit kulağını konuma getirerek, ampul duyunu reflektör yuvasının
içine sokup itin.
6. Kapağı takın ve saat yönünde çevirin.
Ön sinyal lambaları (3)
1. Ampul duyunu saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektör yuvasından
çıkarıp alın.
2. Ampulü saatin tersi yönünde çevirip çekerek duydan çıkarın.
3. Ampulü değiştirin ve yeni ampulü duya takıp saat yönünde çevirin.
4. Ampul soketini reflektör yuvasına yerleştirin ve saat yönünde
çevirin.
LED ön farlar Uzun ve kısa hüzmeli farlar, yan
ışıklar, gündüz sürüş farları ve dönüş
sinyalleri LED olarak tasarlanmıştır
ve değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.

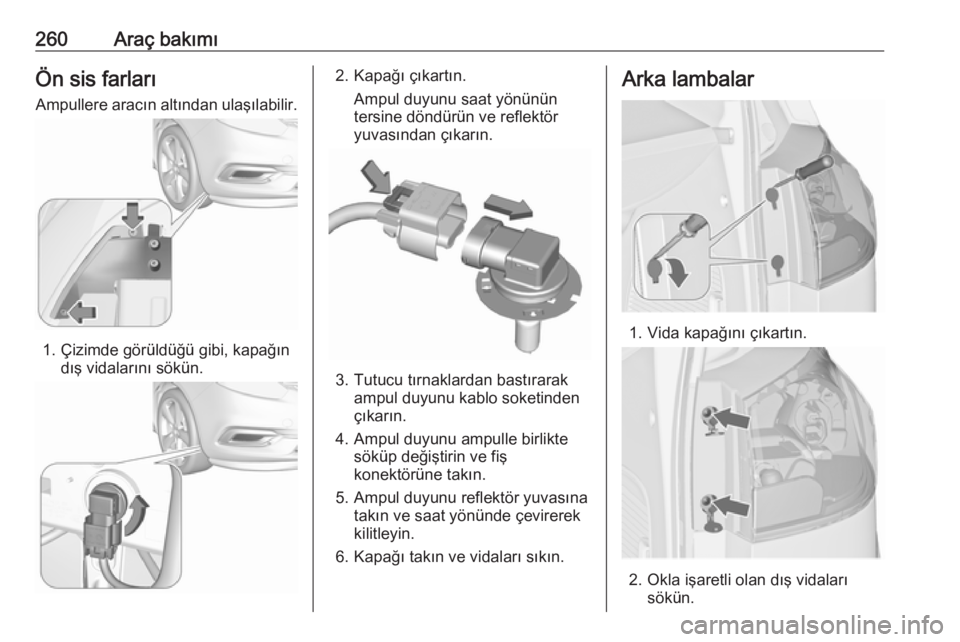

260Araç bakımıÖn sis farları
Ampullere aracın altından ulaşılabilir.
1. Çizimde görüldüğü gibi, kapağın dış vidalarını sökün.
2. Kapağı çıkartın.
Ampul duyunu saat yönünün
tersine döndürün ve reflektör
yuvasından çıkarın.
3. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
4. Ampul duyunu ampulle birlikte söküp değiştirin ve fiş
konektörüne takın.
5. Ampul duyunu reflektör yuvasına takın ve saat yönünde çevirerek
kilitleyin.
6. Kapağı takın ve vidaları sıkın.
Arka lambalar
1. Vida kapağını çıkartın.
2. Okla işaretli olan dış vidaları sökün.

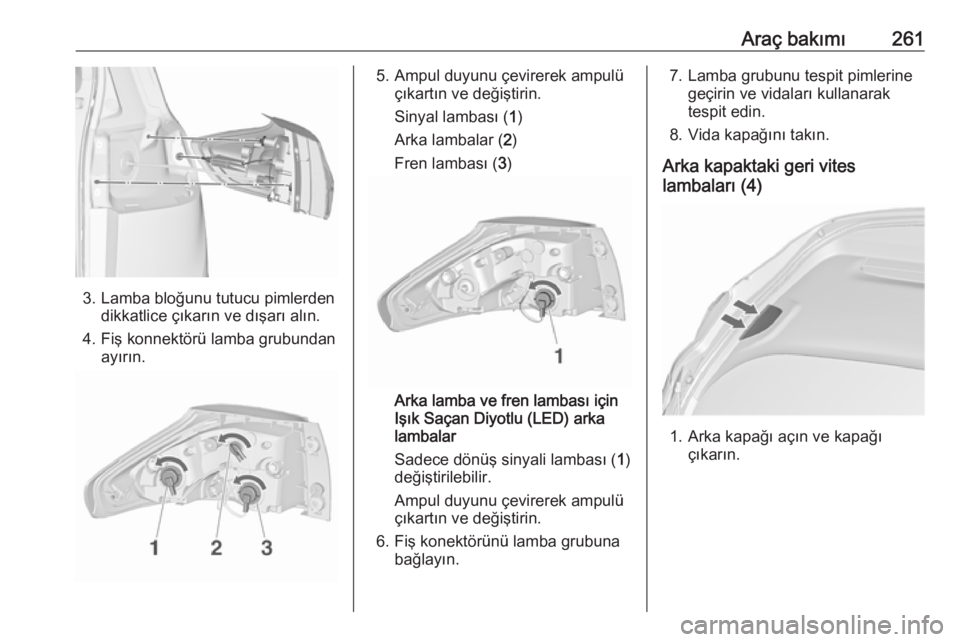

Araç bakımı261
3. Lamba bloğunu tutucu pimlerdendikkatlice çıkarın ve dışarı alın.
4. Fiş konnektörü lamba grubundan ayırın.
5. Ampul duyunu çevirerek ampulü çıkartın ve değiştirin.
Sinyal lambası ( 1)
Arka lambalar ( 2)
Fren lambası ( 3)
Arka lamba ve fren lambası için
Işık Saçan Diyotlu (LED) arka
lambalar
Sadece dönüş sinyali lambası ( 1)
değiştirilebilir.
Ampul duyunu çevirerek ampulü
çıkartın ve değiştirin.
6. Fiş konektörünü lamba grubuna bağlayın.
7. Lamba grubunu tespit pimlerine geçirin ve vidaları kullanaraktespit edin.
8. Vida kapağını takın.
Arka kapaktaki geri vites
lambaları (4)
1. Arka kapağı açın ve kapağı çıkarın.

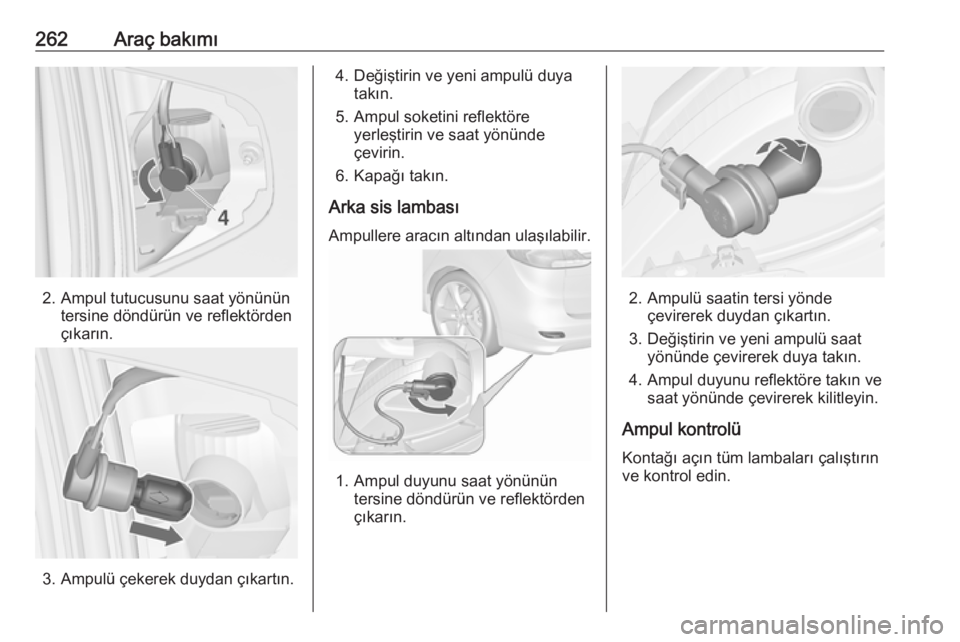

262Araç bakımı
2. Ampul tutucusunu saat yönününtersine döndürün ve reflektörden
çıkarın.
3. Ampulü çekerek duydan çıkartın.
4. Değiştirin ve yeni ampulü duya takın.
5. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
6. Kapağı takın.
Arka sis lambası
Ampullere aracın altından ulaşılabilir.
1. Ampul duyunu saat yönünün tersine döndürün ve reflektörden
çıkarın.
2. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
3. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
4. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
Ampul kontrolü
Kontağı açın tüm lambaları çalıştırın
ve kontrol edin.

Araç bakımı263Yan dönüş lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün. Kapağı çıkarın.

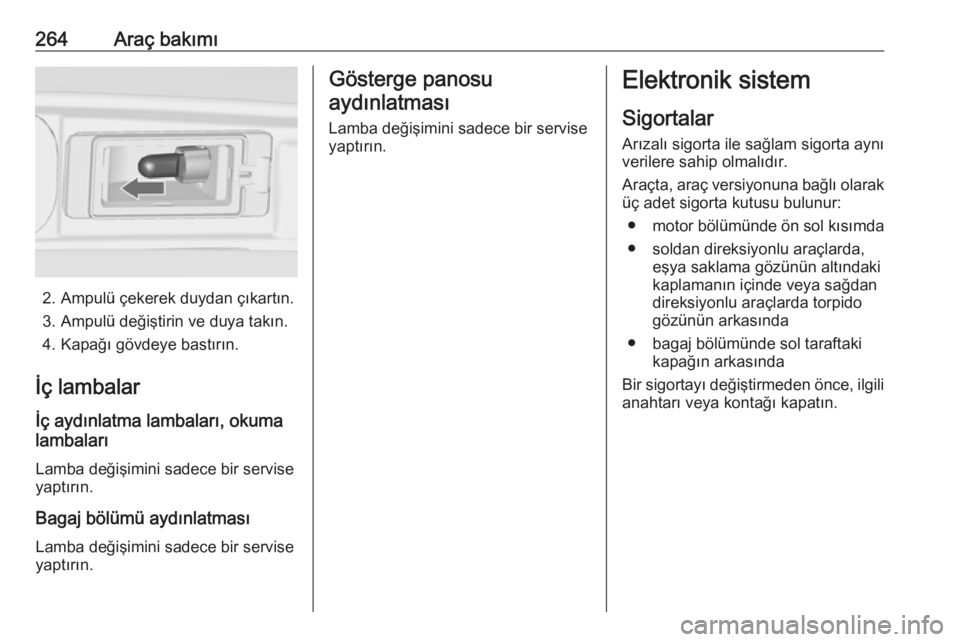

264Araç bakımı
2. Ampulü çekerek duydan çıkartın.
3. Ampulü değiştirin ve duya takın.
4. Kapağı gövdeye bastırın.
İç lambalar
İç aydınlatma lambaları, okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatmasıLamba değişimini sadece bir serviseyaptırın.
Gösterge panosu
aydınlatması
Lamba değişimini sadece bir servise
yaptırın.Elektronik sistem
SigortalarArızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta, araç versiyonuna bağlı olarak üç adet sigorta kutusu bulunur:
● motor bölümünde ön sol kısımda
● soldan direksiyonlu araçlarda, eşya saklama gözünün altındaki
kaplamanın içinde veya sağdan direksiyonlu araçlarda torpidogözünün arkasında
● bagaj bölümünde sol taraftaki kapağın arkasında
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.

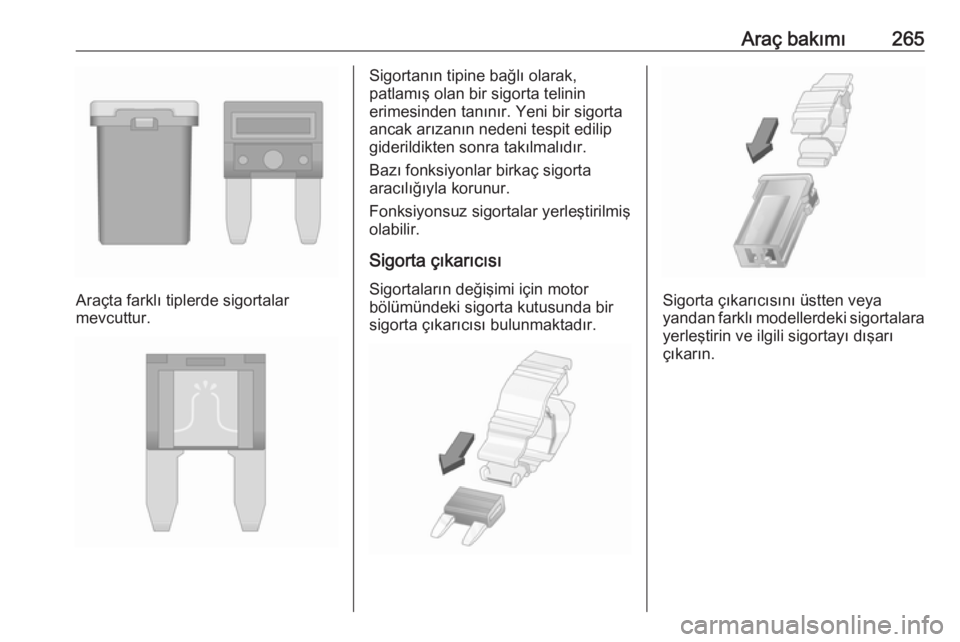

Araç bakımı265
Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

266Araç bakımıMotor bölmesi sigortakutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu/Ateşleme
sistemi4Yakıt enjeksiyonu/Ateşleme
sistemi5–6Dış ayna ısıtma/Hırsızlık alarm
sistemi7Fan kumandası/Motor kontrol
modülü/Şanzıman kontrol
modülü8Lambda sensörü/Motor
soğutma9Arka cam sensörü10Akü sensörü11Arka kapak bırakma12Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu13ABS

Araç bakımı267No.Akım devresi14Arka cam sileceği15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi (sigorta
kutusu bagaj bölümünde)
Isıtmalı ön koltuklar (sigorta
kutusu bagaj bölümünde değil)22Sol uzun huzmeli far (Halojen)23–24Sağ ön far (LED)25Sol ön far (LED)26Ön sis farları27Dizel yakıt ısırtıcısı28Stop-start sistemiNo.Akım devresi29Elektrikli el freni30ABS31Ayarlanabilir hız sabitleyici32Hava yastığı33Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu34Egzoz gazı devridaimi35Yan ayna/Yağmur sensörü36Klima Sistemi37Kanister sübabı selenoidi38Vakum pompası39Merkezi kontrol modülü40Ön cam yıkama sistemi/Arka
cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44Ön cam silecekleriNo.Akım devresi45Radyatör fanı46–47Korna48Radyatör fanı49Yakıt pompası50Far seviye ayarı,/Sürüşe duyarlı ön farlar51Hava klapesi52İlave ısıtıcı/Dizel motor53Şanzıman kontrol modülü/
Motor kontrol modülü54Vakum pompası/Gösterge
paneli grubu/Isıtma havalandır‐
ması/Klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

268Araç bakımıGösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, daha sonra kapağı
çıkarın ve aşağı yatırın.
No.Akım devresi1Hız sabitleme sistemi/Hız sınır‐
layıcı/Ayarlanabilir hız sabitle‐
yici/Direksiyondaki kumanda
tuşları2Dış aydınlatmalar/Karoseri
kontrol modülü3Dış aydınlatmalar/Karoseri
kontrol modülü4Infotainment Sistemi5Bilgi ve Eğlence Sistemi/
Gösterge6Aksesuar prizi/Çakmak7Aksesuar prizi8Sol kısa hüzmeli far/Karoseri
kontrol modülü9Sağ kısa hüzmeli far/Karoseri
kontrol modülü/Hava yastığı
modülü10Kapı kilitleri/Karoseri kontrol
modülü11Dahili fan
