Page 61 of 331
Sedadla, zádržné prvky59
Dětské sedačky i-size a sedadla
vozidla se schválením i-size jsou
označeny symbolem i-size, viz
obrázek.
Úchyty horních popruhů Úchyty horních popruhů jsou
označeny symbolem : dětské
sedačky.
Kromě držáků ISOFIX upevněte horní
popruh Top-tether k úchytům pro
horní popruhy Top-tether.
Polohy dětských zádržných systémů
ISOFIX univerzální kategorie jsou
v tabulce označeny zkratkou IUF
3 60.
Volba vhodného zádržného
systému
Nejvhodnějším místem k připevnění
dětského zádržného systému jsou
zadní sedadla.
Děti by měly používat co nejdéle
dětský zádržný systém instalovaný
zády ke směru jízdy. Tím se zajistí, že
páteř dětí, která je stále velmi slabá,
je při nehodě vystavena mnohem
menšímu namáhání.
Vhodné jsou dětské zádržné
systémy, které splňují požadavky
platných předpisů OSN EHS. Zjistěte
v místních zákonech a předpisech, co
je povinné pro použití dětských
zádržných systémů.
Následující dětské zádržné systémy
jsou doporučeny pro následující
hmotnostní kategorie:Maxi Cosi Cabriofix pro děti do 13 kg
pro skupinu 0, skupinu 0+ a pro děti
13 kg až 18 kg ve skupině I.
Ujistěte se, že instalovaný dětský
zádržný systém je kompatibilní
s typem vozidla.
Ujistěte se, že umístění dětského
zádržného systému ve vozidle je
správné, viz následující tabulky.
Dovolte dětem nastupovat
a vystupovat z vozidla pouze na
straně, která nesměřuje do vozovky.
Pokud dětský zádržný systém právě
nepoužíváte, zajistěte jej
bezpečnostním pásem nebo vyjměte
z vozidla.
Poznámky
Na dětský zádržný systém nic
nepřipevňujte a nezakrývejte jej
žádnými jinými materiály.
Dětský zádržný systém, který byl při nehodě vystaven zatížení, musíte
vyměnit.
Page 62 of 331
60Sedadla, zádržné prvkyMísta pro instalaci dětských zádržných systémů
Přípustné možnosti upevnění dětského zádržného systému pomocí tříbodového bezpečnostního pásu
Hmotnostní kategorie
Sedadlo spolujezdceNa vnějších
sedadlech ve druhé
řaděNa prostředním
sedadle ve druhé
řaděNa sedadlech ve třetí
řadě
zapnutý
airbagvypnutý
airbagSkupina 0: do 10 kgXU 1,2U/L 3XU/L 3Skupina 0+: do 13 kgXU1,2U/L 3XU/L 3Skupina I: 9 až 18 kgXU1,2U/L 3,4XU/L 3,4Skupina II: 15 až 25 kgXXU/L3,4XU/L 3,4Skupina III: 22 až 36 kgXXU/L3,4XU/L3,4U:univerzální dětský zádržný systém ve spojení s tříbodovým bezpečnostním pásemL:vhodné pro určité dětské zádržné systémy kategorií „specifické pro vozidlo“, „omezený“ nebo „polouniverzální“.
Dětský zádržný systém musí být pro daný typ vozidla schválen (viz seznam typů vozidel dětského zádržného systému)X:v této váhové třídě není povolen žádný dětský zádržný systém1:podle potřeby posuňte sedadlo dopředu a nastavte opěradlo do svislé polohy tak, aby bezpečnostní pás směřoval
z horního kotevního úchytu směrem dopředu2:podle potřeby posuňte sedadlo nahoru a nastavte opěradlo do svislé polohy tak, aby byl bezpečnostní pás napnutý na straně spony3:sedalo před dětským zádržným systémem posuňte podle potřeby dopředu4:podle potřeby seřiďte příslušnou opěrku hlavy nebo ji demontujte
Page 63 of 331
Sedadla, zádržné prvky61Přípustné možnosti pro instalaci dětského zádržného systému ISOFIX s držáky ISOFIXtato tabulka se týká všech dětských zádržných systémů ISOFIX
Hmotnostní kategorieVelikostní
kategorieÚchytSedadlo
spolujezdceNa vnějších
sedadlech ve
druhé řaděNa prostředním
sedadle ve druhé
řaděNa sedadlech
ve třetí řaděSkupina 0: do 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XSkupina 0+: do 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXSkupina I: 9 až 18 kgDISO/R2XIL3,4XXCISO/R3XIL 3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF3,4XXSkupina II: 15 až 25 kgXIL3,4XXSkupina III: 22 až 36 kgXIL 3,4XX
Page 64 of 331
62Sedadla, zádržné prvkyIL:vhodné pro určité zádržné systémy ISOFIX následujících kategorií: „specifické-vozidlo“, „omezený“ nebo„polouniverzální“. zádržný systém ISOFIX musí být pro daný typ vozidla schválen (viz seznam typů vozidel dětského
zádržného systému)IUF:vhodné pro dětské zádržné systémy ISOFIX univerzální kategorie, schválené pro používání v této váhové kategorii a umístěné po směru jízdyX:v této váhové třídě není schválen žádný dětský zádržný systém ISOFIX1:podle potřeby posuňte sedadlo dopředu a nastavte opěradlo do svislé polohy tak, aby bezpečnostní pás směřoval
z horního kotevního úchytu směrem dopředu2:podle potřeby posuňte sedadlo nahoru a nastavte opěradlo do svislé polohy tak, aby byl bezpečnostní pás napnutý na straně spony3:sedalo před dětským zádržným systémem posuňte podle potřeby dopředu4:podle potřeby seřiďte příslušnou opěrku hlavy nebo ji demontujteA - ISO//F3:dětské zádržné systémy umístěné po směru jízdy pro větší děti ve váhové kategorii 9 až 18 kg.B - ISO//F2:dětské zádržné systémy umístěné po směru jízdy pro menší děti ve váhové kategorii 9 až 18 kg.B1 - ISO//F2X:dětské zádržné systémy umístěné po směru jízdy pro menší děti ve váhové kategorii 9 až 18 kg.C - ISO//R3:dětský zádržný systém, v němž se dítě nachází čelem vzad, pro děti maximální velikosti ve váhovétřídě do 18 kg.D - ISO//R2:dětský zádržný systém, v němž se dítě nachází čelem vzad, určený pro menší děti ve váhové třídě do 18 kg.E - ISO//R1:dětský zádržný systém, v němž se dítě nachází čelem vzad, určený pro děti nízkého věku ve váhové
třídě do 13 kg.
Page 65 of 331
Sedadla, zádržné prvky63Přípustné možnosti pro instalaci dětského zádržného systému i-Size s držáky ISOFIXSedadlo spolujezdceNa vnějších sedadlech
ve druhé řaděNa prostředním sedadle
ve druhé řaděNa sedadlech ve třetí
řadězapnutý airbagvypnutý airbagdětské
zádržné
systémy i-
SizeXXi - UXXi - U:vhodné pro dětské zádržné systémy i-Size umístěné po nebo proti směru jízdyX:poloha sedadla není vhodná pro „univerzální“ dětské zádržné systémy i-Size
Page 66 of 331
64Úložné prostoryÚložné prostoryÚložné schránky..........................64
Odkládací schránka v palubní desce ........................................ 64
Držáky nápojů ........................... 65
Přední odkládací schránka ........66
Schránka v panelu dveří ............66
Stropní konzola ......................... 66
Úložný prostor pod sedadlem ....67
Odkládací schránka v loketní opěrce ...................................... 67
Schránka ve středové konzole ..67
Zavazadlový prostor ....................68
Zadní úložný prostor ..................70
Kryt nákladového prostoru ........70
Kryt zadního úložného prostoru pod podlahou ........................... 73
Kolejničky a háčky pro náklad ...77
Poutací oka ............................... 77
Systém regulování nákladu .......77
Bezpečnostní síť .......................79
Výklopný podnos .......................81
Výstražný trojúhelník .................81
Lékárnička ................................. 81
Systém střešních nosičů ..............82
Střešní nosič .............................. 82Informace o nakládání .................83Úložné schránky9Varování
Neukládejte do úložných schránek
těžké a ostré předměty.
V opačném případě by se při
prudkém zabrzdění, náhlé změně
směru nebo při nehodě mohlo
otevřít víko úložné schránky
a předměty, které z této schránky
vypadnou, by mohly cestující
zranit.

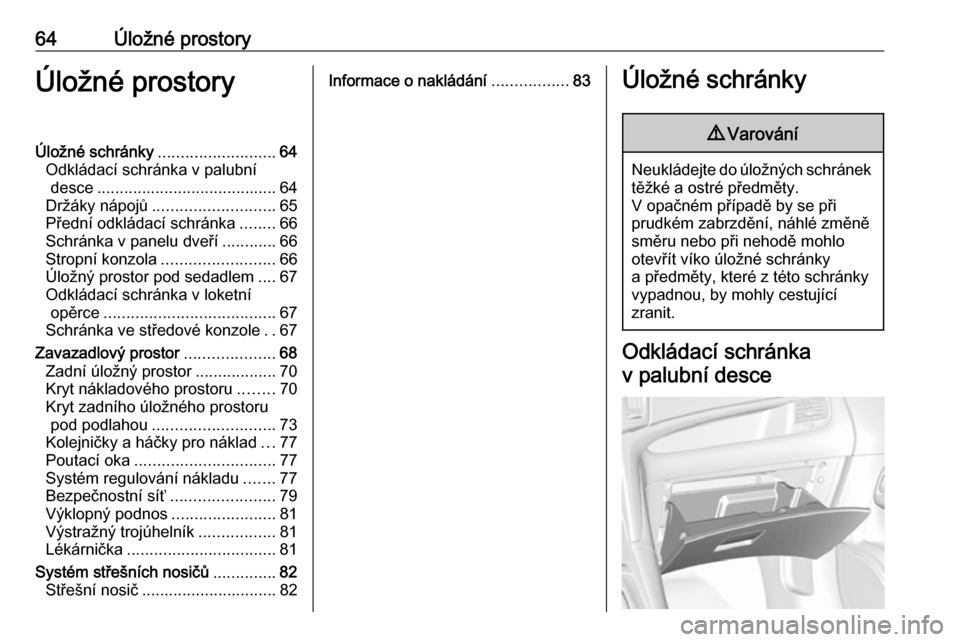

Odkládací schránka
v palubní desce
Page 67 of 331
Úložné prostory65Odkládací schránka v palubní desce
se otevírá zatažením za madlo.
V odkládací schránce v palubní
desce je umístěn adaptér pro pojistné
matice kol.
Pokud je vozidlo v pohybu, schránka
v palubní desce musí být uzavřena.
Držáky nápojůPřední držák nápojů
Držáky nápojů jsou umístěny ve
středové konzole mezi předními
sedadly.
Posuvný držák nápojů v loketní
opěrce FlexConsole
Držák nápojů je možné posouvat ve
vodicích kolejničkách v loketní opěrce
FlexConsole, nebo jej úplně vyjmout.
Posouvat jej je možné stisknutím
páčky na přední stgraně držáku.
Loketní opěrka 3 42.
Vyjměte držák nápojů
Vytáhněte madlo na přední straně
držáku nápojů a držák vyjměte svisle
z konzoly.
Při montáži postupujte v opačném
pořadí.
Poznámky
Namontujte držák nápojů ve směru
zobrazeném na ilustraci. Jinak se
může stát, že držák nápojů
nezaklesne správně na místo.
Page 68 of 331

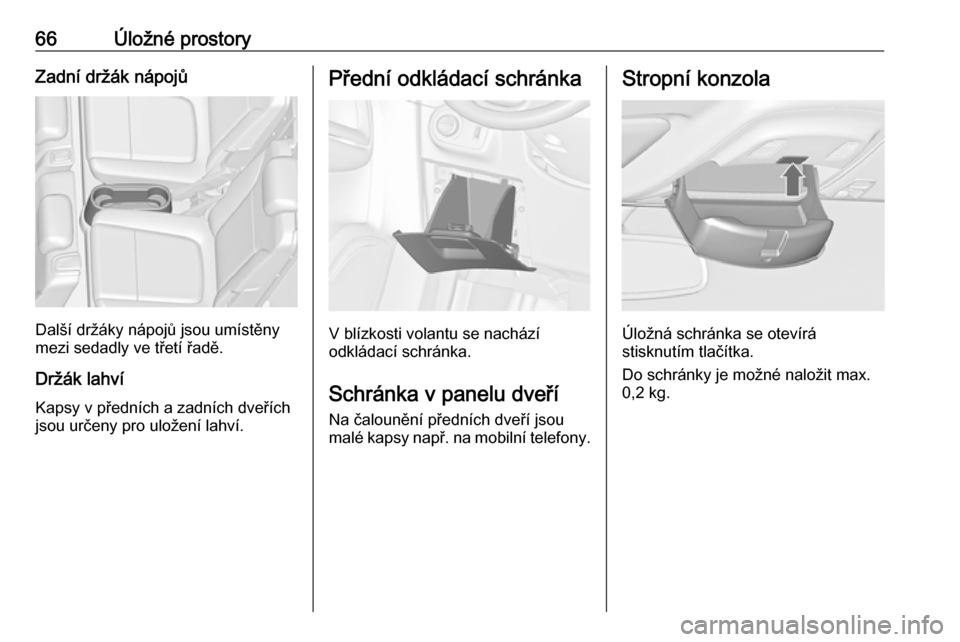

66Úložné prostoryZadní držák nápojů
Další držáky nápojů jsou umístěny
mezi sedadly ve třetí řadě.
Držák lahví
Kapsy v předních a zadních dveřích
jsou určeny pro uložení lahví.
Přední odkládací schránka
V blízkosti volantu se nachází
odkládací schránka.
Schránka v panelu dveří Na čalounění předních dveří jsou
malé kapsy např. na mobilní telefony.
Stropní konzola
Úložná schránka se otevírá
stisknutím tlačítka.
Do schránky je možné naložit max.
0,2 kg.
Page 69 of 331
Úložné prostory67Úložný prostor pod
sedadlem
Zásuvka pod sedadlem
Stiskněte tlačítko ve vybrání
a zásuvku vytáhněte. Maximální
zatížení: 3 kg. Pro zavření ho zatlačte
dovnitř a zajistěte.
Odkládací schránka
v loketní opěrce
Úložná schránka v loketní opěrce FlexConsole
Úložná schránka v loketní opěrce se
otevírá stisknutím tlačítka.
Za loketní opěrkou je další úložná
schránka. Otevírá se posunutím
víčka.
Schránka ve středové
konzole
Středová konzola
Odkládací schránku lze použít pro
ukládání malých předmětů.
Otevírá se posunutím krytu dozadu.
Page 70 of 331

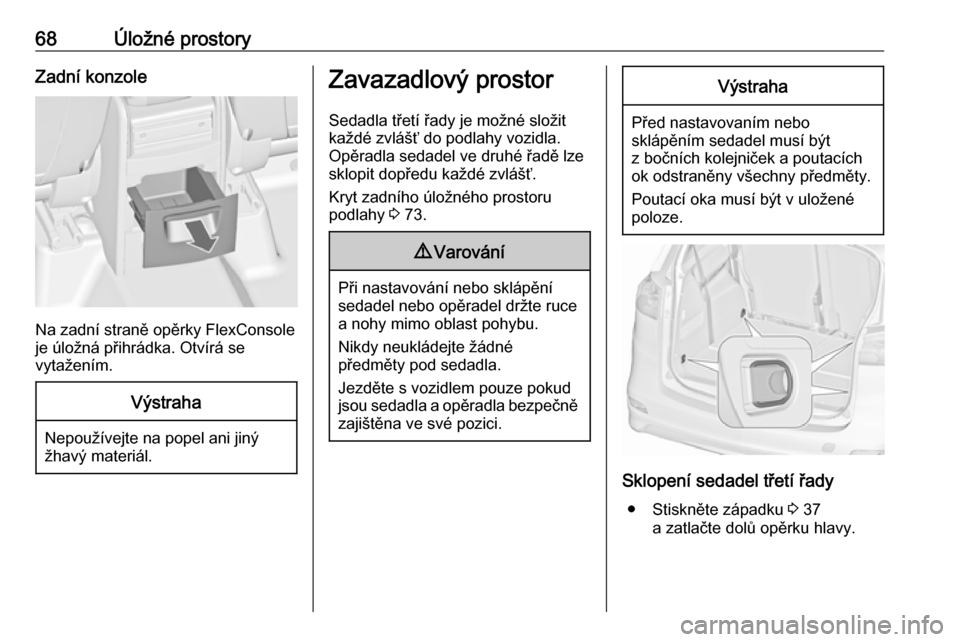

68Úložné prostoryZadní konzole
Na zadní straně opěrky FlexConsole
je úložná přihrádka. Otvírá se
vytažením.
Výstraha
Nepoužívejte na popel ani jiný
žhavý materiál.
Zavazadlový prostor
Sedadla třetí řady je možné složit
každé zvlášť do podlahy vozidla.
Opěradla sedadel ve druhé řadě lze
sklopit dopředu každé zvlášť.
Kryt zadního úložného prostoru
podlahy 3 73.9 Varování
Při nastavování nebo sklápění
sedadel nebo opěradel držte ruce
a nohy mimo oblast pohybu.
Nikdy neukládejte žádné
předměty pod sedadla.
Jezděte s vozidlem pouze pokud
jsou sedadla a opěradla bezpečně zajištěna ve své pozici.
Výstraha
Před nastavovaním nebo
sklápěním sedadel musí být
z bočních kolejniček a poutacích
ok odstraněny všechny předměty.
Poutací oka musí být v uložené
poloze.
Sklopení sedadel třetí řady
● Stiskněte západku 3 37
a zatlačte dolů opěrku hlavy.
