Přístroje a ovládací prvky89
Zatlačte páčku. Kapalina ostřikovače
se rozstříkne na zadní sklo a stěrač provede několik setření.
Nepoužívejte v případě, že je zadní
okno namrzlé.
V myčkách automobilů je vypněte.
Stěrač zadního skla se automaticky
zapne, když jsou zapnuté stěrače
čelního skla a zařadíte zpátečku.
Zapnutí nebo vypnutí této funkce lze
změnit v nabídce Nastavení na
informačním displeji.
Personalizace vozidla 3 111.
Venkovní teplota
Pokles teploty se zobrazí ihned,
zvýšení teploty s malým prodlením.
Pokud venkovní teplota klesne na
hodnotu 3 °C, v informačním centru
řidiče se zobrazí výstražná zpráva.9 Varování
Povrch vozovky může být namrzlý
i v případě, že je na displeji
zobrazena venkovní teplota
o několik stupňů vyšší než 0 °C.
Hodiny
Datum a čas jsou zobrazené na
informačním displeji.
R 4.0 IntelliLink Stiskněte ; a potom vyberte
Nastavení .
Vyberte Čas a datum pro zobrazení
příslušné podnabídky.

90Přístroje a ovládací prvky
Nastavit formát času
Pro výběr požadovaného formátu
času stiskněte tlačítko obrazovky
12 h nebo 24 h.
Nastavit formát data
Pro výběr požadovaného formátu
data vyberte Nastavit formát data a v
podnabídce proveďte výběr
z dostupných možností.
Automatické Nastavení
Pro výběr automatického nebo
manuálního nastavení času a data
vyberte Automatické Nastavení .
Pro automatické nastavení času a data vyberte Zapnuto - RDS .
Pro manuální nastavení času a data
vyberte Vypnuto - manuální . Pokud je
možnost Automatické Nastavení
nastavena na Vypnuto - manuální ,
budou k dispozici položky
podnabídky Nastavit čas a Nastavit
datum .
Nastavení času a data
Pro nastavení času a data vyberte
Nastavit čas nebo Nastavit datum .
Nastavení proveďte klepnutím na +
a -.
Napájecí zásuvky12 V elektrická zásuvka je umístěna
v přední konzole. Sklopte kryt
směrem dolů.
Další 12 V elektrické zásuvky jsou
umístěny v zadní konzole

Přístroje a ovládací prvky91
a na levé boční stěně zavazadlového
prostoru.
Nepřekračujte maximální spotřebu
energie 120 W.
Při vypnutém zapalování jsou
elektrické zásuvky vypnuty. Kromě
toho se elektrické zásuvky vypnou při nízkém napětí akumulátoru vozidla.
Připojené elektrické příslušenství
musí splňovat požadavky
elektromagnetické kompatibility
uvedené v DIN VDE 40 839.
Nepřipojujte žádné příslušenství,
které dodává elektrický proud, např.
nabíječky nebo baterie.
Použitím nevhodného příslušenství
může dojít k poškození zásuvky.
Systém Stop-start 3 193.
Zapalovač cigaret
Zapalovač cigaret je umístěný
v přední konzole. Sklopte kryt
směrem dolů.
Zatlačte zapalovač cigaret dovnitř. Zapalovač se automaticky vypne,
jakmile je nahřátý. Zapalovač
vyjměte.
PopelníkyVýstraha
Je určen pouze pro popel, ne pro
hořlavý odpad.
Přenosný popelník lze umístit do
držáků nápojů.

92Přístroje a ovládací prvkyVýstražné kontrolky,
měřicí přístroje
a ukazatele
Sestava sdružených přístrojů
V některých verzích se při zapnutí
zapalování otočí ručičky přístrojů
krátce do koncové polohy.

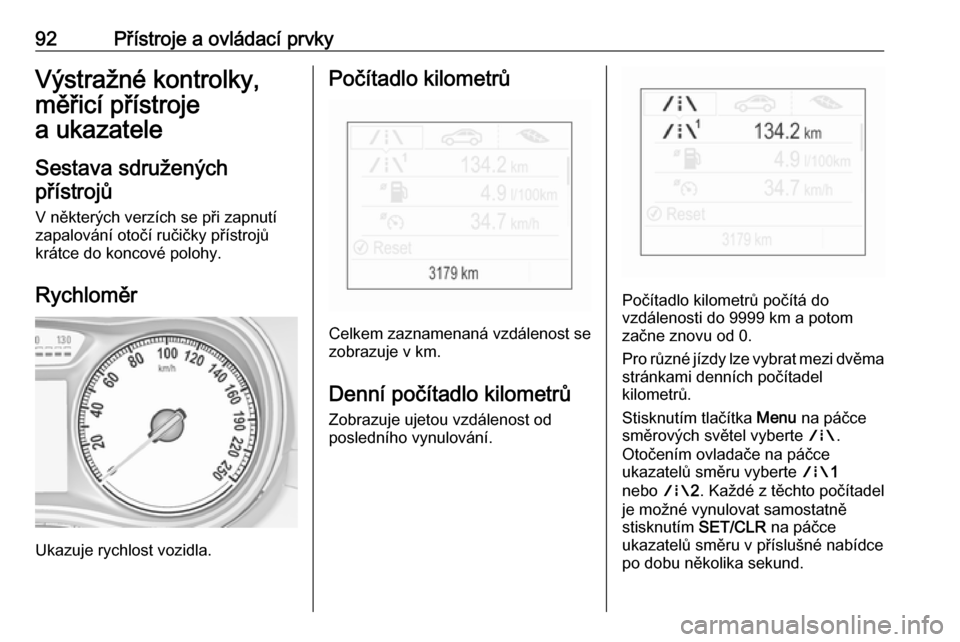

Rychloměr
Ukazuje rychlost vozidla.
Počítadlo kilometrů
Celkem zaznamenaná vzdálenost se
zobrazuje v km.
Denní počítadlo kilometrů Zobrazuje ujetou vzdálenost od
posledního vynulování.
Počítadlo kilometrů počítá do
vzdálenosti do 9999 km a potom
začne znovu od 0.
Pro různé jízdy lze vybrat mezi dvěma
stránkami denních počítadel
kilometrů.
Stisknutím tlačítka Menu na páčce
směrových světel vyberte ;.
Otočením ovladače na páčce
ukazatelů směru vyberte ;1
nebo ;2. Každé z těchto počítadel
je možné vynulovat samostatně
stisknutím SET/CLR na páčce
ukazatelů směru v příslušné nabídce po dobu několika sekund.

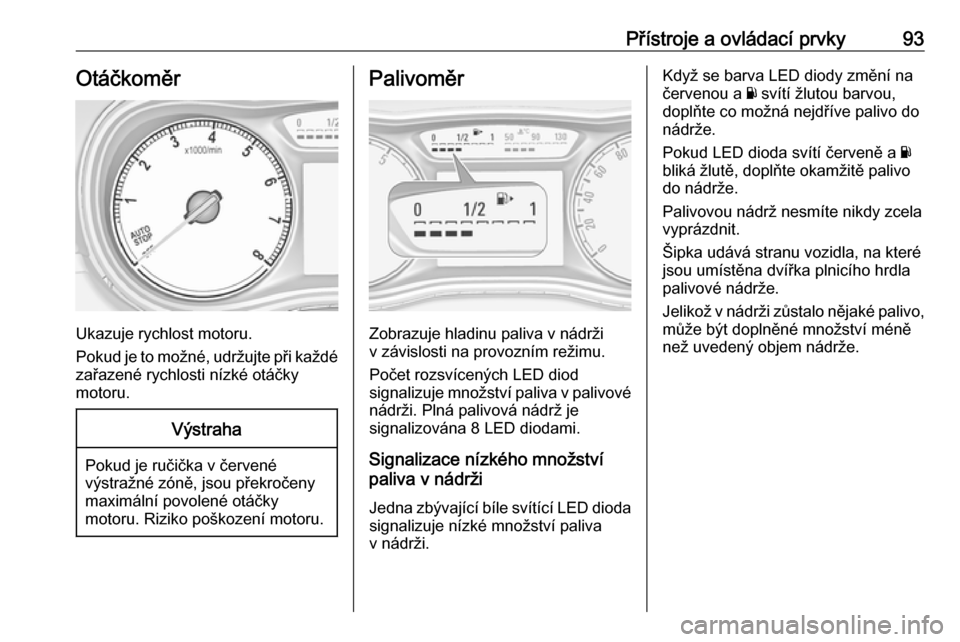

Přístroje a ovládací prvky93Otáčkoměr
Ukazuje rychlost motoru.
Pokud je to možné, udržujte při každé zařazené rychlosti nízké otáčky
motoru.
Výstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.
Palivoměr
Zobrazuje hladinu paliva v nádrži
v závislosti na provozním režimu.
Počet rozsvícených LED diod
signalizuje množství paliva v palivové nádrži. Plná palivová nádrž je
signalizována 8 LED diodami.
Signalizace nízkého množství
paliva v nádrži
Jedna zbývající bíle svítící LED dioda
signalizuje nízké množství paliva
v nádrži.
Když se barva LED diody změní na
červenou a Y svítí žlutou barvou,
doplňte co možná nejdříve palivo do nádrže.
Pokud LED dioda svítí červeně a Y
bliká žlutě, doplňte okamžitě palivo
do nádrže.
Palivovou nádrž nesmíte nikdy zcela vyprázdnit.
Šipka udává stranu vozidla, na které
jsou umístěna dvířka plnicího hrdla
palivové nádrže.
Jelikož v nádrži zůstalo nějaké palivo, může být doplněné množství méně
než uvedený objem nádrže.

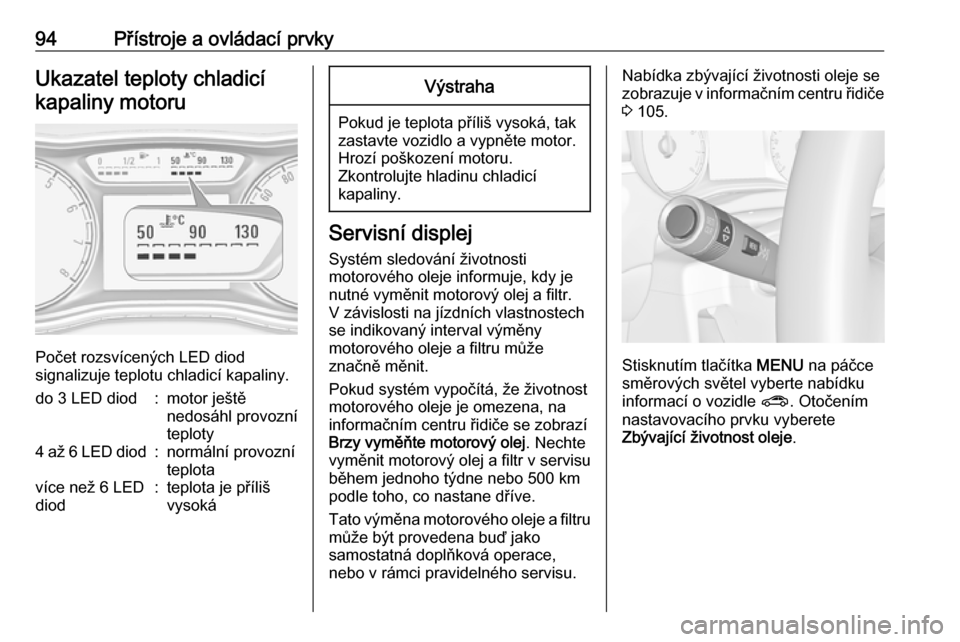

94Přístroje a ovládací prvkyUkazatel teploty chladicíkapaliny motoru
Počet rozsvícených LED diod
signalizuje teplotu chladicí kapaliny.
do 3 LED diod:motor ještě
nedosáhl provozní
teploty4 až 6 LED diod:normální provozní
teplotavíce než 6 LED
diod:teplota je příliš
vysokáVýstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Servisní displej
Systém sledování životnosti
motorového oleje informuje, kdy je
nutné vyměnit motorový olej a filtr.
V závislosti na jízdních vlastnostech se indikovaný interval výměny
motorového oleje a filtru může
značně měnit.
Pokud systém vypočítá, že životnost
motorového oleje je omezena, na
informačním centru řidiče se zobrazí Brzy vyměňte motorový olej . Nechte
vyměnit motorový olej a filtr v servisu během jednoho týdne nebo 500 km
podle toho, co nastane dříve.
Tato výměna motorového oleje a filtru může být provedena buď jako
samostatná doplňková operace,
nebo v rámci pravidelného servisu.

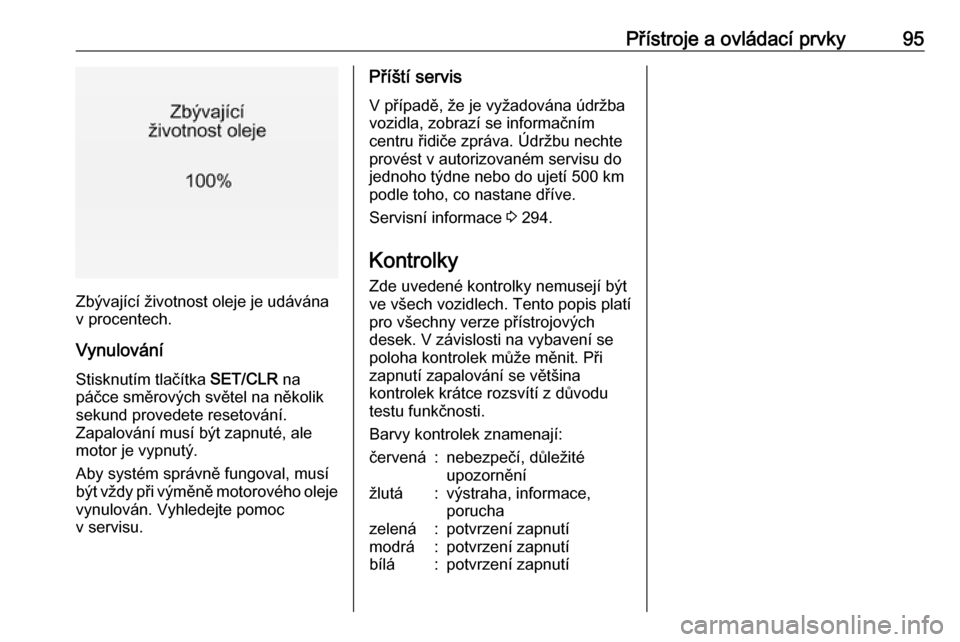

Nabídka zbývající životnosti oleje se
zobrazuje v informačním centru řidiče
3 105.
Stisknutím tlačítka MENU na páčce
směrových světel vyberte nabídku
informací o vozidle ?. Otočením
nastavovacího prvku vyberete
Zbývající životnost oleje .

Přístroje a ovládací prvky95
Zbývající životnost oleje je udávána
v procentech.
Vynulování Stisknutím tlačítka SET/CLR na
páčce směrových světel na několik sekund provedete resetování.
Zapalování musí být zapnuté, ale motor je vypnutý.
Aby systém správně fungoval, musí
být vždy při výměně motorového oleje
vynulován. Vyhledejte pomoc
v servisu.
Příští servis
V případě, že je vyžadována údržba
vozidla, zobrazí se informačním
centru řidiče zpráva. Údržbu nechte
provést v autorizovaném servisu do
jednoho týdne nebo do ujetí 500 km
podle toho, co nastane dříve.
Servisní informace 3 294.
Kontrolky Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na vybavení se
poloha kontrolek může měnit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená:nebezpečí, důležité
upozorněnížlutá:výstraha, informace,
poruchazelená:potvrzení zapnutímodrá:potvrzení zapnutíbílá:potvrzení zapnutí

96Přístroje a ovládací prvkyKontrolky bloku přístrojů

Přístroje a ovládací prvky97PřehledOUkazatele směru 3 97XPřipomenutí bezpečnostního
pásu 3 98vAirbag a předpínače bezpeč‐
nostních pásů 3 98VVypnutí airbagu 3 99pSystém dobíjení 3 99ZKontrolka nesprávné funkce
3 99RSystém brzd a spojky 3 99mElektrická parkovací brzda
3 100jPorucha elektrické parkovací
brzdy 3 100-Sešlápněte pedál 3 100uProtiblokovací systém brzd
(ABS) 3 100RŘazení převodových stupňů
3 101EVzdálenost vepředu 3 101cPosilovač řízení 3 101)Varování o opuštění jízdního
pruhu 3 101nElektronická stabilizace vozidla
vypnuta 3 101bElektronická stabilizace vozidla
a systém kontroly trakce 3 101kSystém kontroly trakce vypnut
3 101!Žhavení 3 102%Filtr výfuku 3 102YKapalina AdBlue 3 102wSystém sledování tlaku vzduchu
v pneumatikách 3 102ITlak motorového oleje 3 102YNízká hladina paliva 3 103dImobilizér 3 1038Vnější osvětlení 3 103CDálková světla 3 103fPodpora ovládání dálkových
světel 3 103fLED světlomety 3 122>Světlo do mlhy 3 103rZadní světlo do mlhy 3 103mTempomat 3 104 / Adaptivní
tempomat 3 104CAdaptivní tempomat 3 104ADetekováno vozidlo vpředu
3 104LOmezovač rychlosti 3 104LAsistent dopravního značení
3 104hOtevřené dveře 3 104
Směrová světla
O svítí nebo bliká zeleně.
Krátce se rozsvítí Jsou zapnuta obrysová světla.
Bliká
Je zapnut ukazatel směru nebo
výstražná světla.

98Přístroje a ovládací prvkyRychlé blikání: porucha ukazatelůsměru nebo související pojistky,
porucha ukazatelů směru přívěsu.
Výměna žárovky 3 255, pojistky
3 263.
Ukazatele směru 3 123.
Připomenutí
bezpečnostního pásu
Připomenutí bezpečnostního
pásu pro přední sedadla
X pro sedadlo řidiče nebo přední
sedadlo spolujezdce svítí nebo bliká
červeně na sestavě sdružených
přístrojů.
Svítí
Po zapnutí zapalování, dokud není zapnut bezpečnostní pás.
Bliká
Po nastartování motoru po dobu maximálně 100 sekund, dokud není
zapnut bezpečnostní pás.
Zapnutí bezpečnostního pásu 3 47.Stav bezpečnostních pásů
zadních sedadel
Kontrolka X v informačním centru
řidiče se po nastartování motoru
rozsvítí nebo začne blikat bíle nebo
šedě.
Svítí bíle
Nezapnutý bezpečnostní pás.
Svítí šedě
Bezpečnostní pás je zapnutý.
Bliká bíle nebo šedě
Zapnutý bezpečnostní pás byl
rozepnut.
Zapnutí bezpečnostního pásu 3 47.
Airbag a předpínače
bezpečnostních pásů
v svítí červeně.
Po zapnutí zapalování se kontrolka
rozsvítí na dobu přibližně čtyři
sekundy. Pokud se nerozsvítí,
nezhasne po čtyřech sekundách
nebo se rozsvítí za jízdy, v systému
airbagů je závada. Vyhledejte pomoc
v servisu. V tom případě nemusejí být airbagy a předpínače pásů při
nehodě funkční.
Aktivace předpínačů bezpečnostních
pásů nebo airbagů je signalizována
trvalým svícením v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače pásů, systém airbagů
3 46, 3 51.
