Page 81 of 335

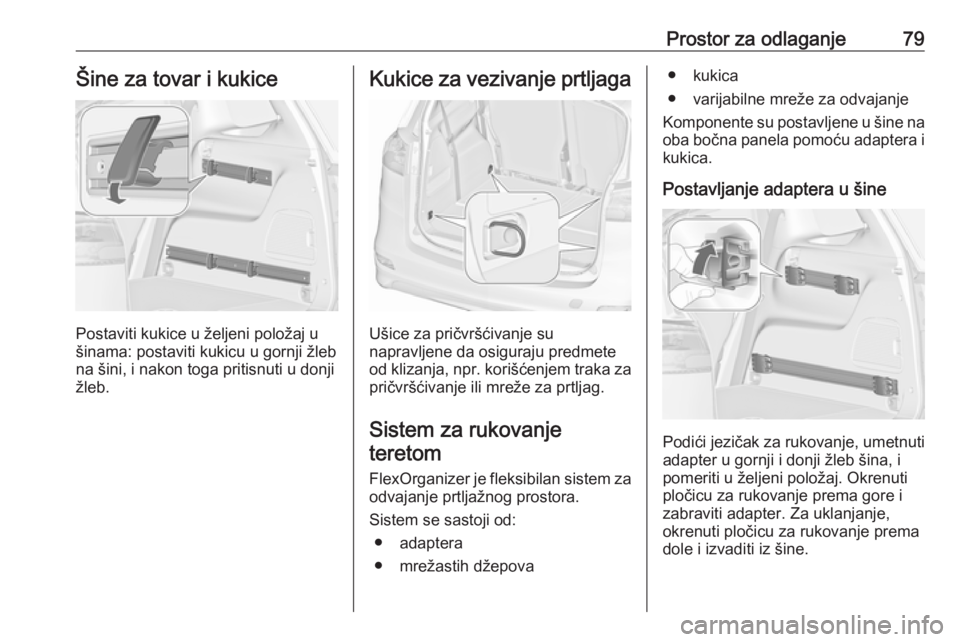

Prostor za odlaganje79Šine za tovar i kukice
Postaviti kukice u željeni položaj u
šinama: postaviti kukicu u gornji žleb
na šini, i nakon toga pritisnuti u donji
žleb.
Kukice za vezivanje prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Sistem za rukovanje teretom
FlexOrganizer je fleksibilan sistem za
odvajanje prtljažnog prostora.
Sistem se sastoji od: ● adaptera
● mrežastih džepova
● kukica
● varijabilne mreže za odvajanje
Komponente su postavljene u šine na
oba bočna panela pomoću adaptera i kukica.
Postavljanje adaptera u šine
Podići jezičak za rukovanje, umetnuti
adapter u gornji i donji žleb šina, i
pomeriti u željeni položaj. Okrenuti
pločicu za rukovanje prema gore i
zabraviti adapter. Za uklanjanje,
okrenuti pločicu za rukovanje prema
dole i izvaditi iz šine.
Page 82 of 335

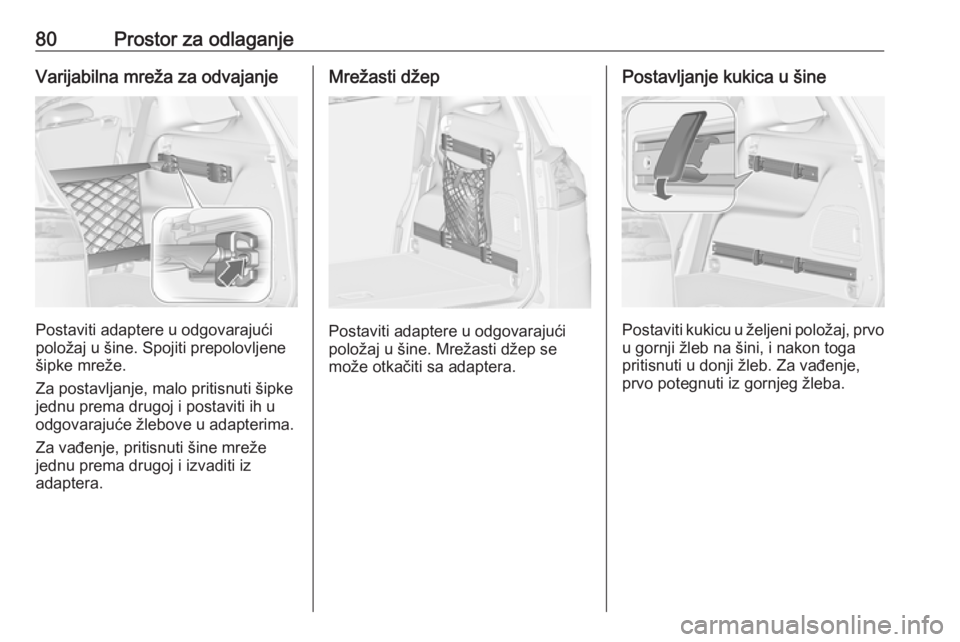

80Prostor za odlaganjeVarijabilna mreža za odvajanje
Postaviti adaptere u odgovarajući
položaj u šine. Spojiti prepolovljene
šipke mreže.
Za postavljanje, malo pritisnuti šipke
jednu prema drugoj i postaviti ih u
odgovarajuće žlebove u adapterima.
Za vađenje, pritisnuti šine mreže
jednu prema drugoj i izvaditi iz
adaptera.
Mrežasti džep
Postaviti adaptere u odgovarajući
položaj u šine. Mrežasti džep se
može otkačiti sa adaptera.
Postavljanje kukica u šine
Postaviti kukicu u željeni položaj, prvo
u gornji žleb na šini, i nakon toga
pritisnuti u donji žleb. Za vađenje,
prvo potegnuti iz gornjeg žleba.
Page 83 of 335

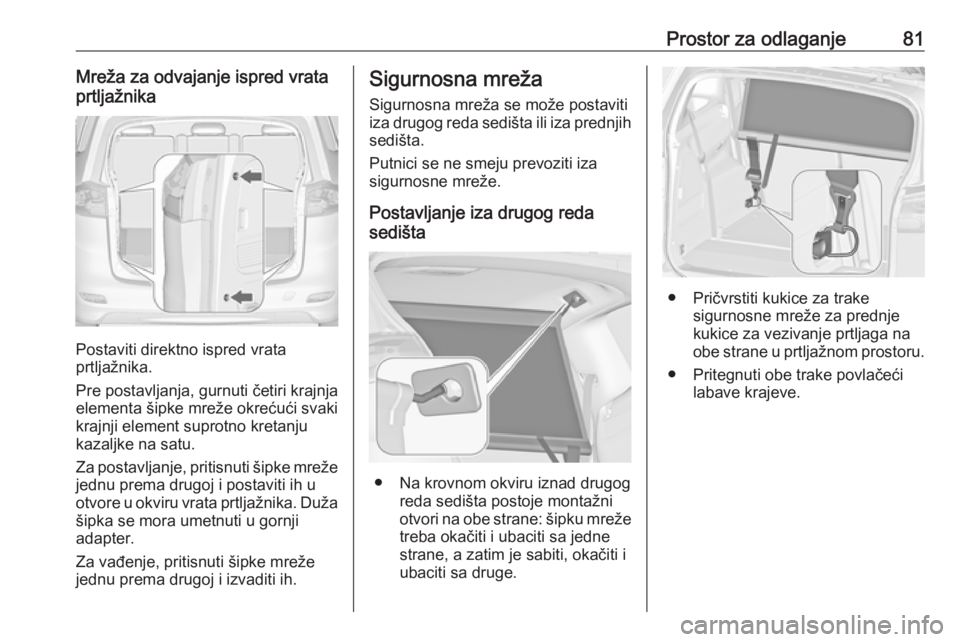

Prostor za odlaganje81Mreža za odvajanje ispred vrata
prtljažnika
Postaviti direktno ispred vrata
prtljažnika.
Pre postavljanja, gurnuti četiri krajnja
elementa šipke mreže okrećući svaki
krajnji element suprotno kretanju kazaljke na satu.
Za postavljanje, pritisnuti šipke mreže jednu prema drugoj i postaviti ih u
otvore u okviru vrata prtljažnika. Duža
šipka se mora umetnuti u gornji
adapter.
Za vađenje, pritisnuti šipke mreže
jednu prema drugoj i izvaditi ih.
Sigurnosna mreža
Sigurnosna mreža se može postaviti
iza drugog reda sedišta ili iza prednjih
sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje iza drugog reda
sedišta
● Na krovnom okviru iznad drugog reda sedišta postoje montažni
otvori na obe strane: šipku mreže
treba okačiti i ubaciti sa jedne strane, a zatim je sabiti, okačiti i
ubaciti sa druge.
● Pričvrstiti kukice za trake sigurnosne mreže za prednje
kukice za vezivanje prtljaga na
obe strane u prtljažnom prostoru.
● Pritegnuti obe trake povlačeći labave krajeve.
Page 84 of 335

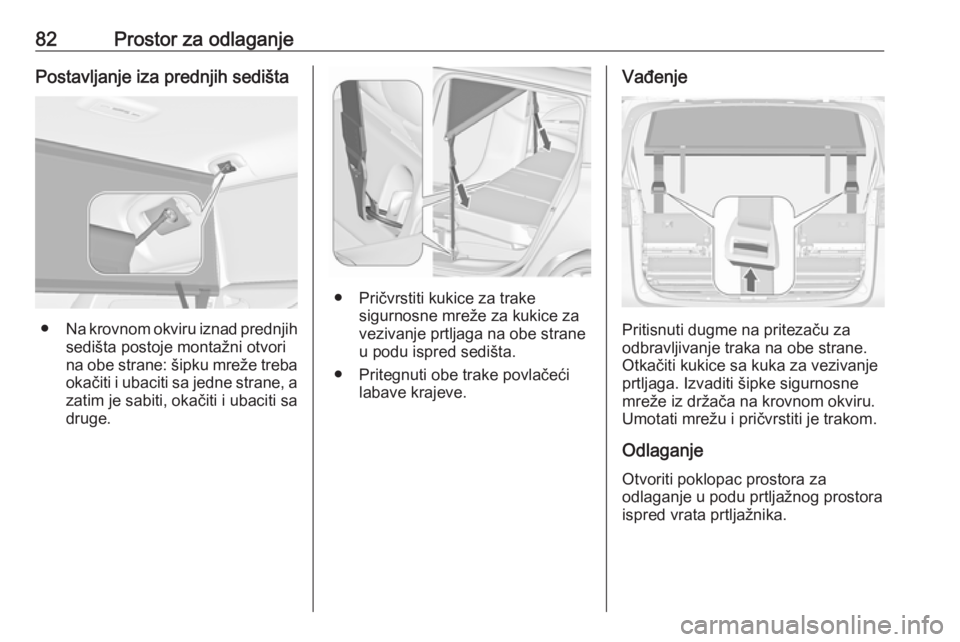

82Prostor za odlaganjePostavljanje iza prednjih sedišta
●Na krovnom okviru iznad prednjih
sedišta postoje montažni otvori
na obe strane: šipku mreže treba okačiti i ubaciti sa jedne strane, a
zatim je sabiti, okačiti i ubaciti sa
druge.
● Pričvrstiti kukice za trake sigurnosne mreže za kukice za
vezivanje prtljaga na obe strane
u podu ispred sedišta.
● Pritegnuti obe trake povlačeći labave krajeve.
Vađenje
Pritisnuti dugme na pritezaču za
odbravljivanje traka na obe strane.
Otkačiti kukice sa kuka za vezivanje
prtljaga. Izvaditi šipke sigurnosne
mreže iz držača na krovnom okviru.
Umotati mrežu i pričvrstiti je trakom.
Odlaganje Otvoriti poklopac prostora za
odlaganje u podu prtljažnog prostora
ispred vrata prtljažnika.
Page 85 of 335

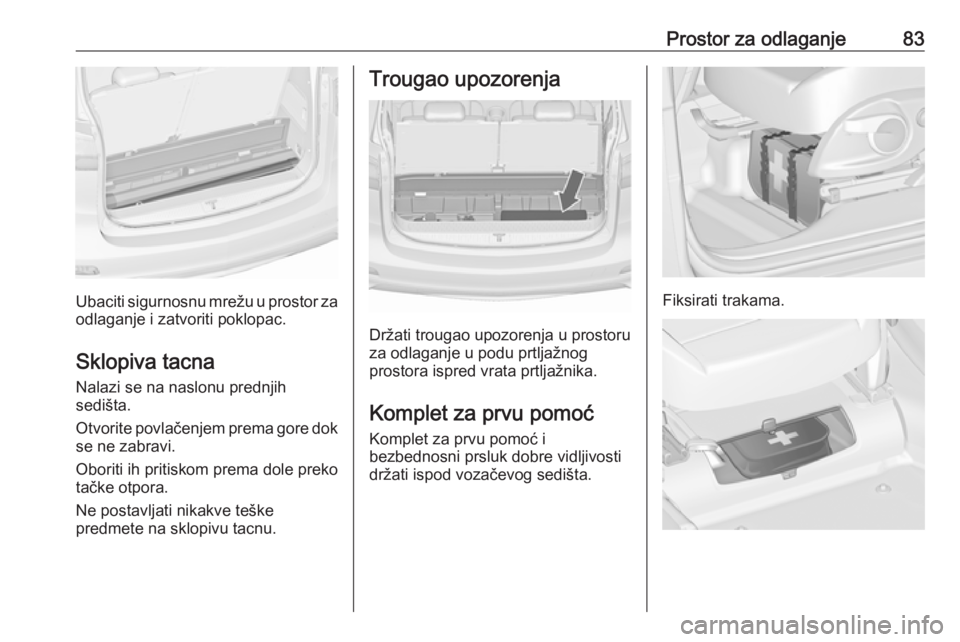

Prostor za odlaganje83
Ubaciti sigurnosnu mrežu u prostor zaodlaganje i zatvoriti poklopac.
Sklopiva tacna Nalazi se na naslonu prednjih
sedišta.
Otvorite povlačenjem prema gore dok
se ne zabravi.
Oboriti ih pritiskom prema dole preko tačke otpora.
Ne postavljati nikakve teške
predmete na sklopivu tacnu.
Trougao upozorenja
Držati trougao upozorenja u prostoru
za odlaganje u podu prtljažnog
prostora ispred vrata prtljažnika.
Komplet za prvu pomoć
Komplet za prvu pomoć i
bezbednosni prsluk dobre vidljivosti
držati ispod vozačevog sedišta.
Fiksirati trakama.
Page 86 of 335

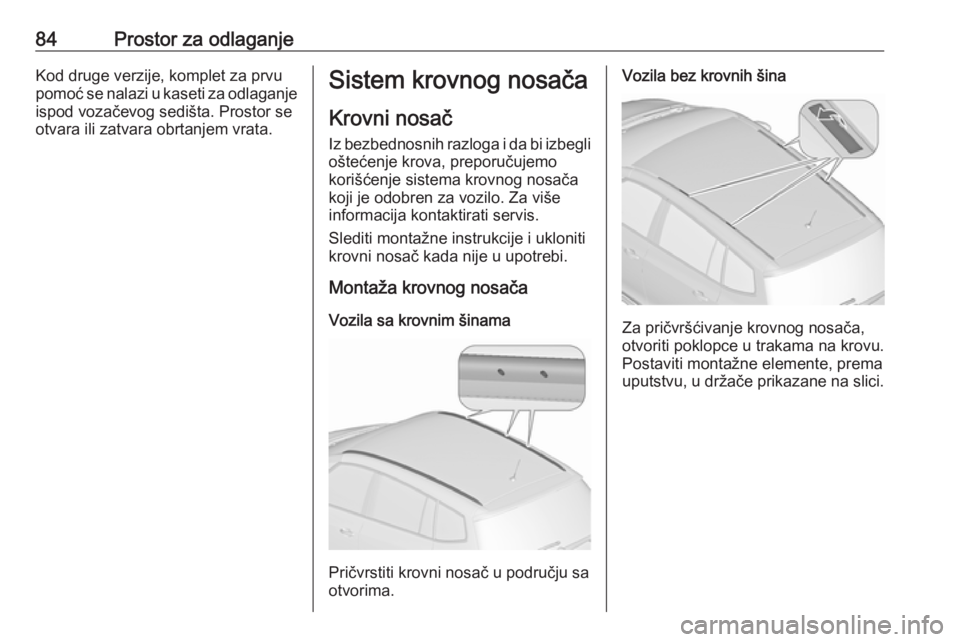

84Prostor za odlaganjeKod druge verzije, komplet za prvu
pomoć se nalazi u kaseti za odlaganje
ispod vozačevog sedišta. Prostor se
otvara ili zatvara obrtanjem vrata.Sistem krovnog nosača
Krovni nosač
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za više
informacija kontaktirati servis.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.
Montaža krovnog nosača
Vozila sa krovnim šinama
Pričvrstiti krovni nosač u području sa
otvorima.
Vozila bez krovnih šina
Za pričvršćivanje krovnog nosača,
otvoriti poklopce u trakama na krovu.
Postaviti montažne elemente, prema
uputstvu, u držače prikazane na slici.
Page 87 of 335

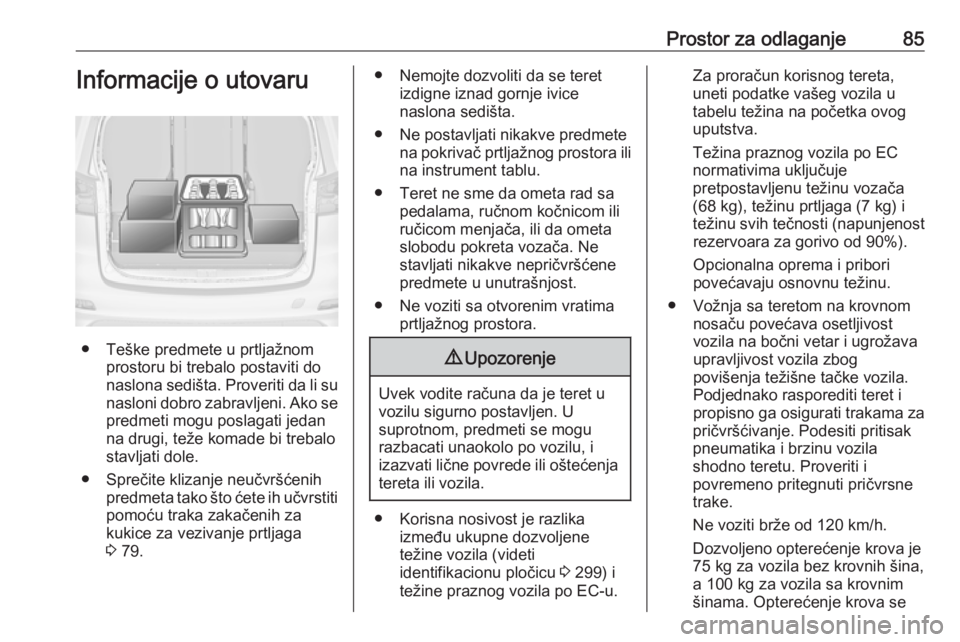

Prostor za odlaganje85Informacije o utovaru
● Teške predmete u prtljažnomprostoru bi trebalo postaviti do
naslona sedišta. Proveriti da li su
nasloni dobro zabravljeni. Ako se
predmeti mogu poslagati jedan
na drugi, teže komade bi trebalo
stavljati dole.
● Sprečite klizanje neučvršćenih predmeta tako što ćete ih učvrstitipomoću traka zakačenih za
kukice za vezivanje prtljaga
3 79.
● Nemojte dozvoliti da se teret
izdigne iznad gornje ivice
naslona sedišta.
● Ne postavljati nikakve predmete na pokrivač prtljažnog prostora ili
na instrument tablu.
● Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene predmete u unutrašnjost.
● Ne voziti sa otvorenim vratima prtljažnog prostora.9Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.
● Korisna nosivost je razlika između ukupne dozvoljene
težine vozila (videti
identifikacionu pločicu 3 299) i
težine praznog vozila po EC-u.
Za proračun korisnog tereta, uneti podatke vašeg vozila u
tabelu težina na početka ovog
uputstva.
Težina praznog vozila po EC
normativima uključuje
pretpostavljenu težinu vozača
(68 kg), težinu prtljaga (7 kg) i
težinu svih tečnosti (napunjenost rezervoara za gorivo od 90%).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
● Vožnja sa teretom na krovnom nosaču povećava osetljivost
vozila na bočni vetar i ugrožava
upravljivost vozila zbog
povišenja težišne tačke vozila.
Podjednako rasporediti teret i
propisno ga osigurati trakama za
pričvršćivanje. Podesiti pritisak
pneumatika i brzinu vozila
shodno teretu. Proveriti i
povremeno pritegnuti pričvrsne
trake.
Ne voziti brže od 120 km/h.
Dozvoljeno opterećenje krova je
75 kg za vozila bez krovnih šina,
a 100 kg za vozila sa krovnim
šinama. Opterećenje krova se
Page 88 of 335

86Prostor za odlaganjesastoji od težine krovnog nosača
i tereta koji se nosi.
Page 89 of 335

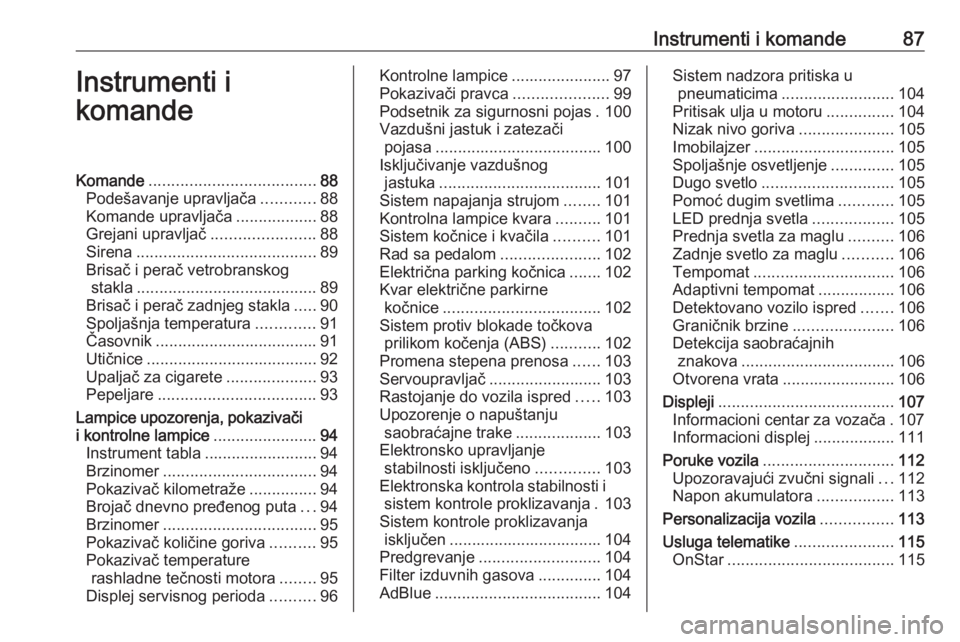

Instrumenti i komande87Instrumenti i
komandeKomande ..................................... 88
Podešavanje upravljača ............88
Komande upravljača ..................88
Grejani upravljač .......................88
Sirena ........................................ 89
Brisač i perač vetrobranskog stakla ........................................ 89
Brisač i perač zadnjeg stakla .....90
Spoljašnja temperatura .............91
Časovnik .................................... 91
Utičnice ...................................... 92
Upaljač za cigarete ....................93
Pepeljare ................................... 93
Lampice upozorenja, pokazivači
i kontrolne lampice .......................94
Instrument tabla .........................94
Brzinomer .................................. 94
Pokazivač kilometraže ...............94
Brojač dnevno pređenog puta ...94
Brzinomer .................................. 95
Pokazivač količine goriva ..........95
Pokazivač temperature rashladne tečnosti motora ........95
Displej servisnog perioda ..........96Kontrolne lampice ......................97
Pokazivači pravca .....................99
Podsetnik za sigurnosni pojas . 100
Vazdušni jastuk i zatezači pojasa ..................................... 100
Isključivanje vazdušnog jastuka .................................... 101
Sistem napajanja strujom ........101
Kontrolna lampice kvara ..........101
Sistem kočnice i kvačila ..........101
Rad sa pedalom ......................102
Električna parking kočnica .......102
Kvar električne parkirne kočnice ................................... 102
Sistem protiv blokade točkova prilikom kočenja (ABS) ...........102
Promena stepena prenosa ......103
Servoupravljač ......................... 103
Rastojanje do vozila ispred .....103
Upozorenje o napuštanju saobraćajne trake ...................103
Elektronsko upravljanje stabilnosti isključeno ..............103
Elektronska kontrola stabilnosti i sistem kontrole proklizavanja . 103
Sistem kontrole proklizavanja isključen .................................. 104
Predgrevanje ........................... 104
Filter izduvnih gasova ..............104
AdBlue ..................................... 104Sistem nadzora pritiska u
pneumaticima ......................... 104
Pritisak ulja u motoru ...............104
Nizak nivo goriva .....................105
Imobilajzer ............................... 105
Spoljašnje osvetljenje ..............105
Dugo svetlo ............................. 105
Pomoć dugim svetlima ............105
LED prednja svetla ..................105
Prednja svetla za maglu ..........106
Zadnje svetlo za maglu ...........106
Tempomat ............................... 106
Adaptivni tempomat .................106
Detektovano vozilo ispred .......106
Graničnik brzine ......................106
Detekcija saobraćajnih znakova .................................. 106
Otvorena vrata ......................... 106
Displeji ....................................... 107
Informacioni centar za vozača . 107
Informacioni displej ..................111
Poruke vozila ............................. 112
Upozoravajući zvučni signali ...112
Napon akumulatora .................113
Personalizacija vozila ................113
Usluga telematike ......................115
OnStar ..................................... 115
Page 90 of 335

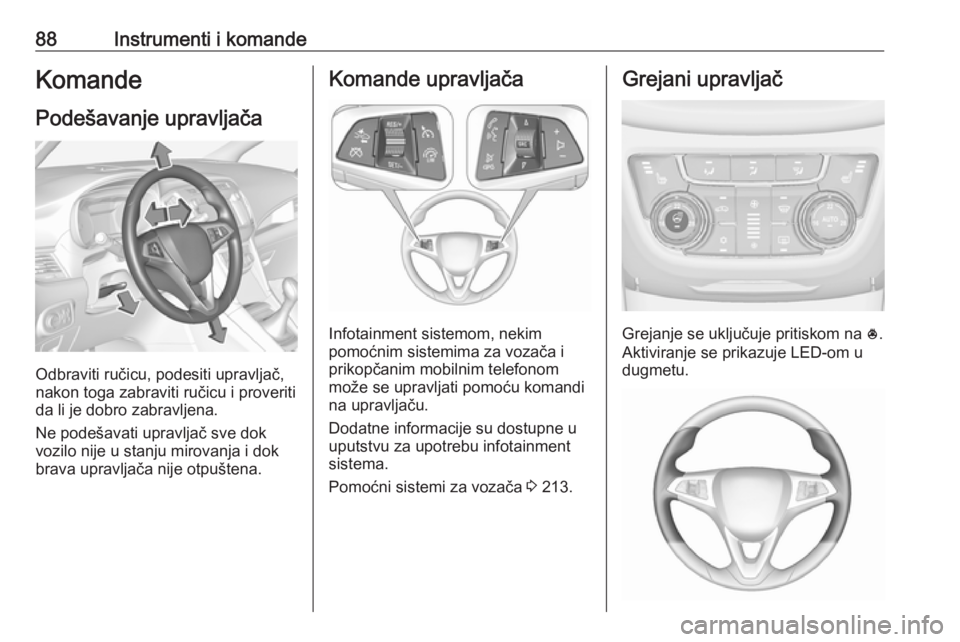

88Instrumenti i komandeKomandePodešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije otpuštena.
Komande upravljača
Infotainment sistemom, nekim
pomoćnim sistemima za vozača i
prikopčanim mobilnim telefonom
može se upravljati pomoću komandi
na upravljaču.
Dodatne informacije su dostupne u
uputstvu za upotrebu infotainment
sistema.
Pomoćni sistemi za vozača 3 213.
Grejani upravljač
Grejanje se uključuje pritiskom na *.
Aktiviranje se prikazuje LED-om u
dugmetu.
