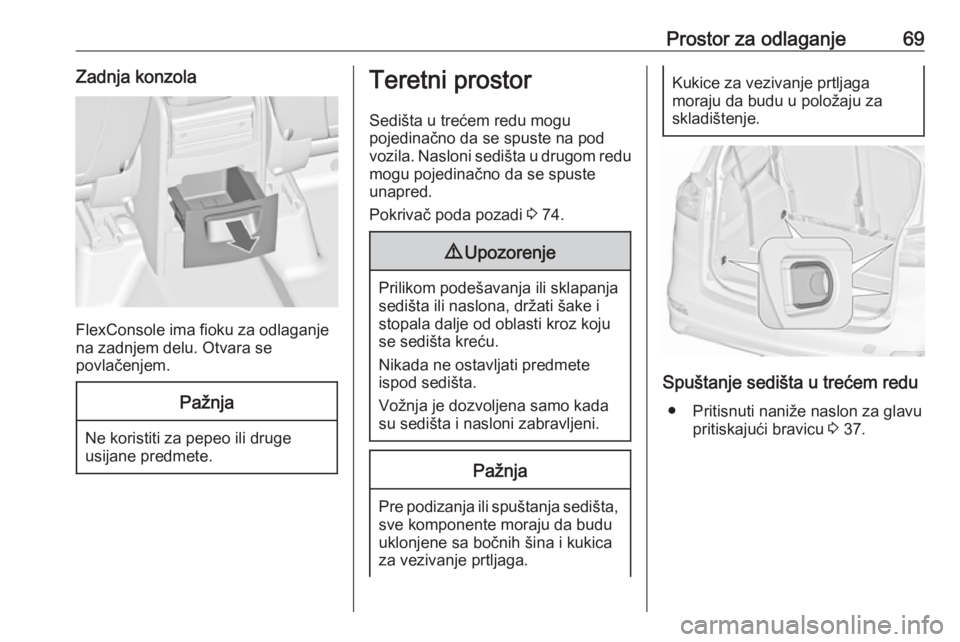

Prostor za odlaganje69Zadnja konzola
FlexConsole ima fioku za odlaganje
na zadnjem delu. Otvara se
povlačenjem.
Pažnja
Ne koristiti za pepeo ili druge
usijane predmete.
Teretni prostor
Sedišta u trećem redu mogu
pojedinačno da se spuste na pod
vozila. Nasloni sedišta u drugom redu mogu pojedinačno da se spuste
unapred.
Pokrivač poda pozadi 3 74.9 Upozorenje
Prilikom podešavanja ili sklapanja
sedišta ili naslona, držati šake i
stopala dalje od oblasti kroz koju
se sedišta kreću.
Nikada ne ostavljati predmete
ispod sedišta.
Vožnja je dozvoljena samo kada
su sedišta i nasloni zabravljeni.
Pažnja
Pre podizanja ili spuštanja sedišta,
sve komponente moraju da budu
uklonjene sa bočnih šina i kukica
za vezivanje prtljaga.
Kukice za vezivanje prtljaga
moraju da budu u položaju za
skladištenje.
Spuštanje sedišta u trećem redu
● Pritisnuti naniže naslon za glavu pritiskajući bravicu 3 37.

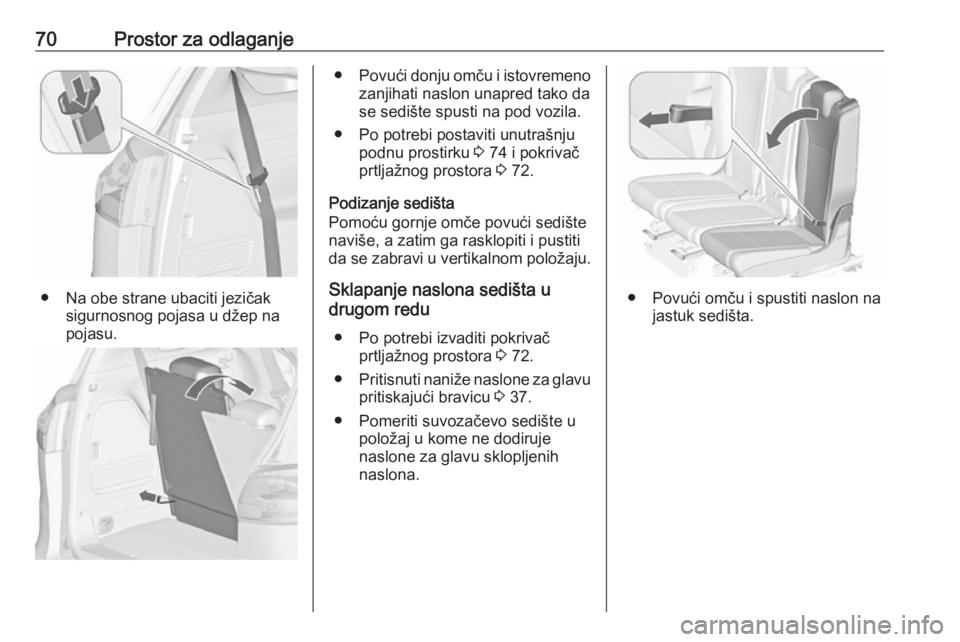

70Prostor za odlaganje
● Na obe strane ubaciti jezičaksigurnosnog pojasa u džep na
pojasu.
● Povući donju omču i istovremeno
zanjihati naslon unapred tako da
se sedište spusti na pod vozila.
● Po potrebi postaviti unutrašnju podnu prostirku 3 74 i pokrivač
prtljažnog prostora 3 72.
Podizanje sedišta
Pomoću gornje omče povući sedište
naviše, a zatim ga rasklopiti i pustiti
da se zabravi u vertikalnom položaju.
Sklapanje naslona sedišta u
drugom redu
● Po potrebi izvaditi pokrivač prtljažnog prostora 3 72.
● Pritisnuti naniže naslone za glavu
pritiskajući bravicu 3 37.
● Pomeriti suvozačevo sedište u položaj u kome ne dodiruje
naslone za glavu sklopljenih
naslona.
● Povući omču i spustiti naslon na jastuk sedišta.

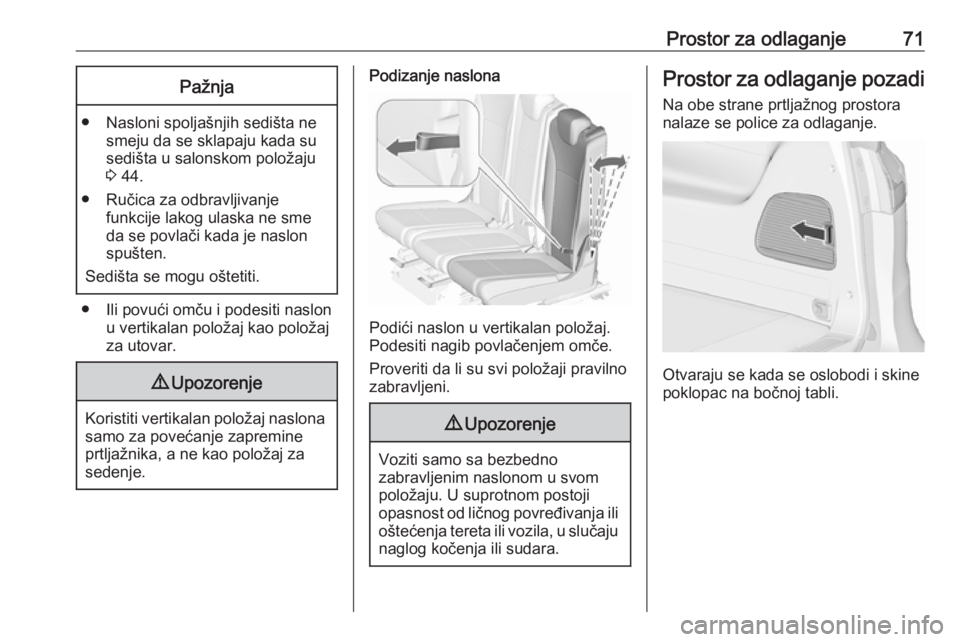

Prostor za odlaganje71Pažnja
● Nasloni spoljašnjih sedišta nesmeju da se sklapaju kada su
sedišta u salonskom položaju 3 44.
● Ručica za odbravljivanje funkcije lakog ulaska ne sme
da se povlači kada je naslon
spušten.
Sedišta se mogu oštetiti.
● Ili povući omču i podesiti naslon u vertikalan položaj kao položaj
za utovar.
9 Upozorenje
Koristiti vertikalan položaj naslona
samo za povećanje zapremine
prtljažnika, a ne kao položaj za
sedenje.
Podizanje naslona
Podići naslon u vertikalan položaj.
Podesiti nagib povlačenjem omče.
Proveriti da li su svi položaji pravilno
zabravljeni.
9 Upozorenje
Voziti samo sa bezbedno
zabravljenim naslonom u svom
položaju. U suprotnom postoji
opasnost od ličnog povređivanja ili oštećenja tereta ili vozila, u slučaju
naglog kočenja ili sudara.
Prostor za odlaganje pozadi
Na obe strane prtljažnog prostora
nalaze se police za odlaganje.
Otvaraju se kada se oslobodi i skine
poklopac na bočnoj tabli.

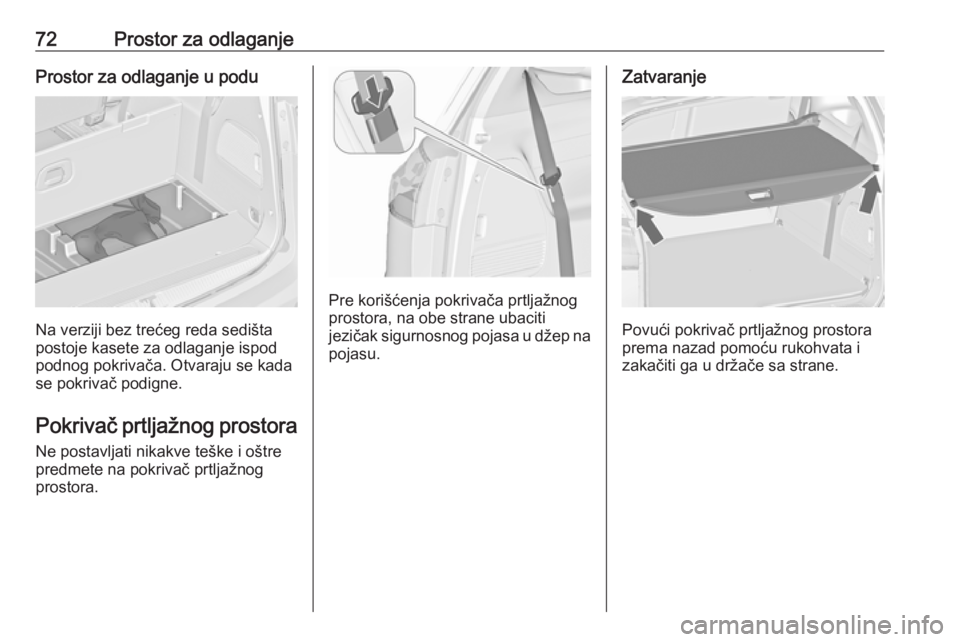

72Prostor za odlaganjeProstor za odlaganje u podu
Na verziji bez trećeg reda sedišta
postoje kasete za odlaganje ispod
podnog pokrivača. Otvaraju se kada se pokrivač podigne.
Pokrivač prtljažnog prostora
Ne postavljati nikakve teške i oštre
predmete na pokrivač prtljažnog
prostora.
Pre korišćenja pokrivača prtljažnog
prostora, na obe strane ubaciti
jezičak sigurnosnog pojasa u džep na pojasu.
Zatvaranje
Povući pokrivač prtljažnog prostora
prema nazad pomoću rukohvata i
zakačiti ga u držače sa strane.

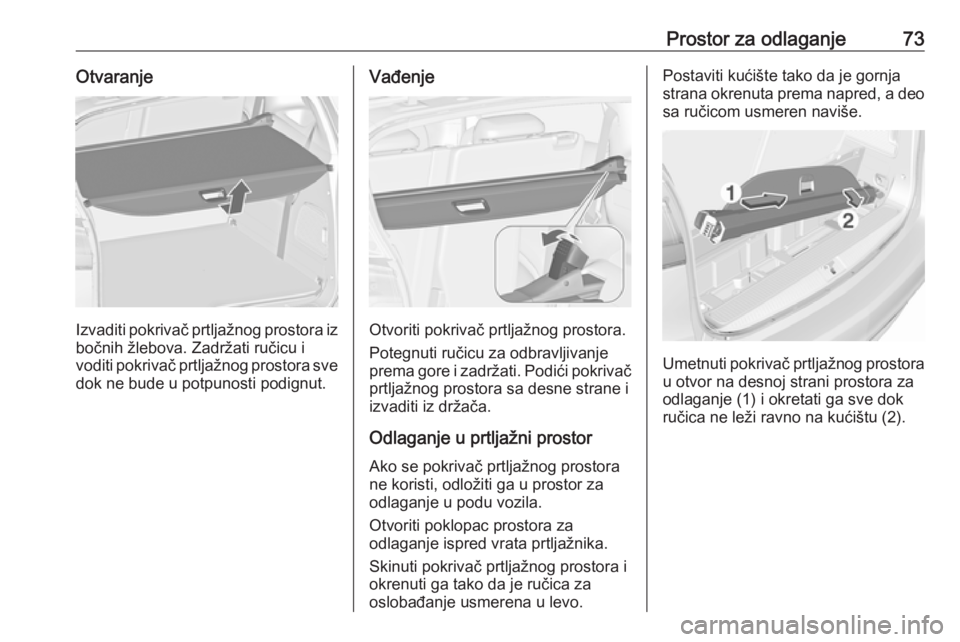

Prostor za odlaganje73Otvaranje
Izvaditi pokrivač prtljažnog prostora izbočnih žlebova. Zadržati ručicu i
voditi pokrivač prtljažnog prostora sve
dok ne bude u potpunosti podignut.
Vađenje
Otvoriti pokrivač prtljažnog prostora.
Potegnuti ručicu za odbravljivanje
prema gore i zadržati. Podići pokrivač prtljažnog prostora sa desne strane i
izvaditi iz držača.
Odlaganje u prtljažni prostor Ako se pokrivač prtljažnog prostora
ne koristi, odložiti ga u prostor za
odlaganje u podu vozila.
Otvoriti poklopac prostora za
odlaganje ispred vrata prtljažnika.
Skinuti pokrivač prtljažnog prostora i
okrenuti ga tako da je ručica za
oslobađanje usmerena u levo.
Postaviti kućište tako da je gornja
strana okrenuta prema napred, a deo sa ručicom usmeren naviše.
Umetnuti pokrivač prtljažnog prostora
u otvor na desnoj strani prostora za
odlaganje (1) i okretati ga sve dok
ručica ne leži ravno na kućištu (2).

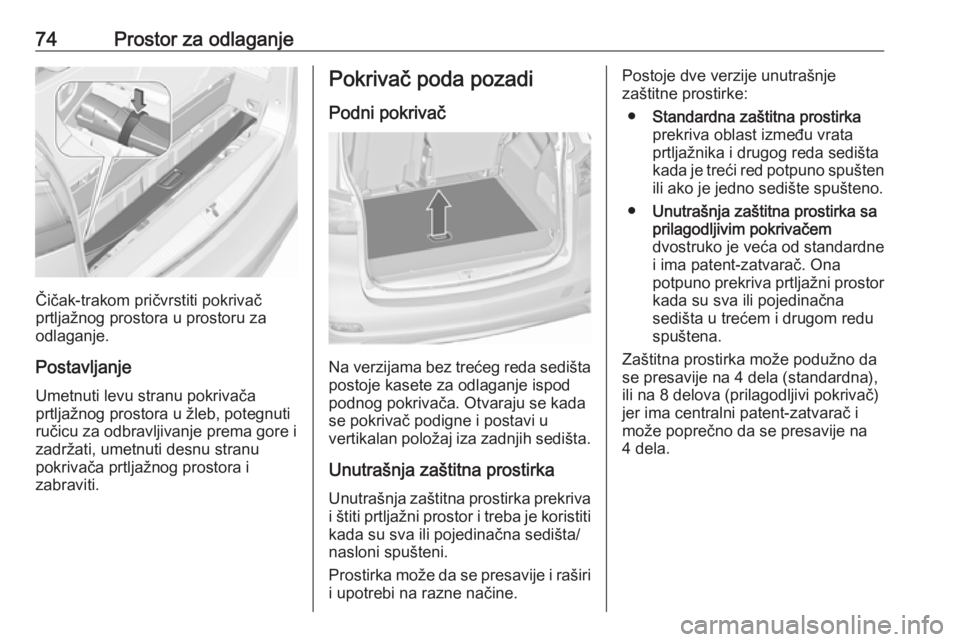

74Prostor za odlaganje
Čičak-trakom pričvrstiti pokrivač
prtljažnog prostora u prostoru za
odlaganje.
Postavljanje
Umetnuti levu stranu pokrivača
prtljažnog prostora u žleb, potegnuti
ručicu za odbravljivanje prema gore i
zadržati, umetnuti desnu stranu
pokrivača prtljažnog prostora i
zabraviti.
Pokrivač poda pozadi
Podni pokrivač
Na verzijama bez trećeg reda sedišta postoje kasete za odlaganje ispod
podnog pokrivača. Otvaraju se kada se pokrivač podigne i postavi u
vertikalan položaj iza zadnjih sedišta.
Unutrašnja zaštitna prostirka Unutrašnja zaštitna prostirka prekrivai štiti prtljažni prostor i treba je koristiti
kada su sva ili pojedinačna sedišta/
nasloni spušteni.
Prostirka može da se presavije i raširi i upotrebi na razne načine.
Postoje dve verzije unutrašnje
zaštitne prostirke:
● Standardna zaštitna prostirka
prekriva oblast između vrata
prtljažnika i drugog reda sedišta kada je treći red potpuno spušten ili ako je jedno sedište spušteno.
● Unutrašnja zaštitna prostirka sa
prilagodljivim pokrivačem
dvostruko je veća od standardne
i ima patent-zatvarač. Ona
potpuno prekriva prtljažni prostor kada su sva ili pojedinačna
sedišta u trećem i drugom redu
spuštena.
Zaštitna prostirka može podužno da
se presavije na 4 dela (standardna),
ili na 8 delova (prilagodljivi pokrivač) jer ima centralni patent-zatvarač i
može poprečno da se presavije na
4 dela.

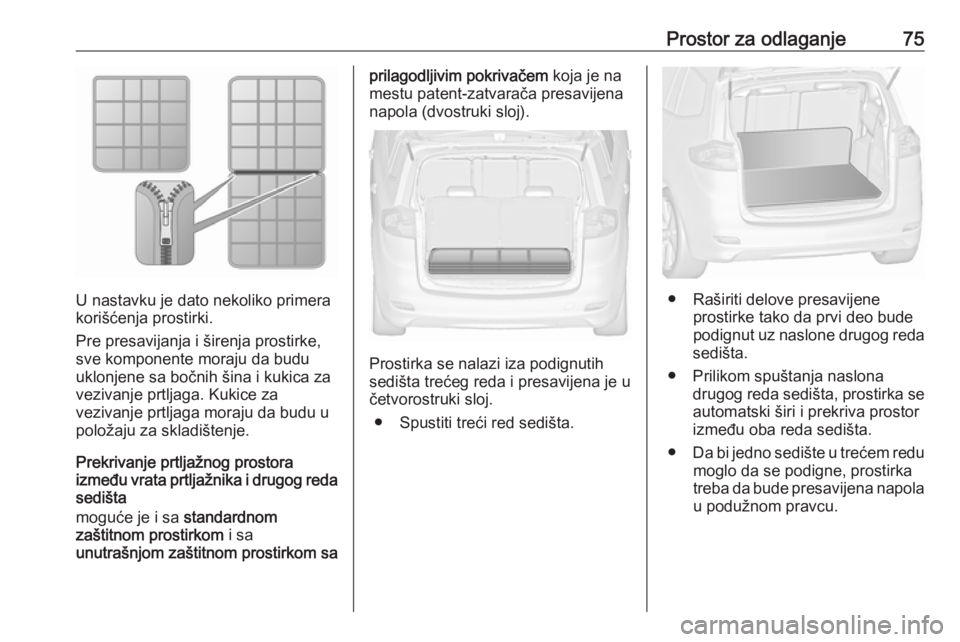

Prostor za odlaganje75
U nastavku je dato nekoliko primera
korišćenja prostirki.
Pre presavijanja i širenja prostirke,
sve komponente moraju da budu
uklonjene sa bočnih šina i kukica za
vezivanje prtljaga. Kukice za
vezivanje prtljaga moraju da budu u
položaju za skladištenje.
Prekrivanje prtljažnog prostora
između vrata prtljažnika i drugog reda
sedišta
moguće je i sa standardnom
zaštitnom prostirkom i sa
unutrašnjom zaštitnom prostirkom sa
prilagodljivim pokrivačem koja je na
mestu patent-zatvarača presavijena
napola (dvostruki sloj).
Prostirka se nalazi iza podignutih
sedišta trećeg reda i presavijena je u
četvorostruki sloj.
● Spustiti treći red sedišta.
● Raširiti delove presavijene prostirke tako da prvi deo budepodignut uz naslone drugog reda
sedišta.
● Prilikom spuštanja naslona drugog reda sedišta, prostirka se
automatski širi i prekriva prostor
između oba reda sedišta.
● Da bi jedno sedište u trećem redu
moglo da se podigne, prostirka
treba da bude presavijena napola u podužnom pravcu.

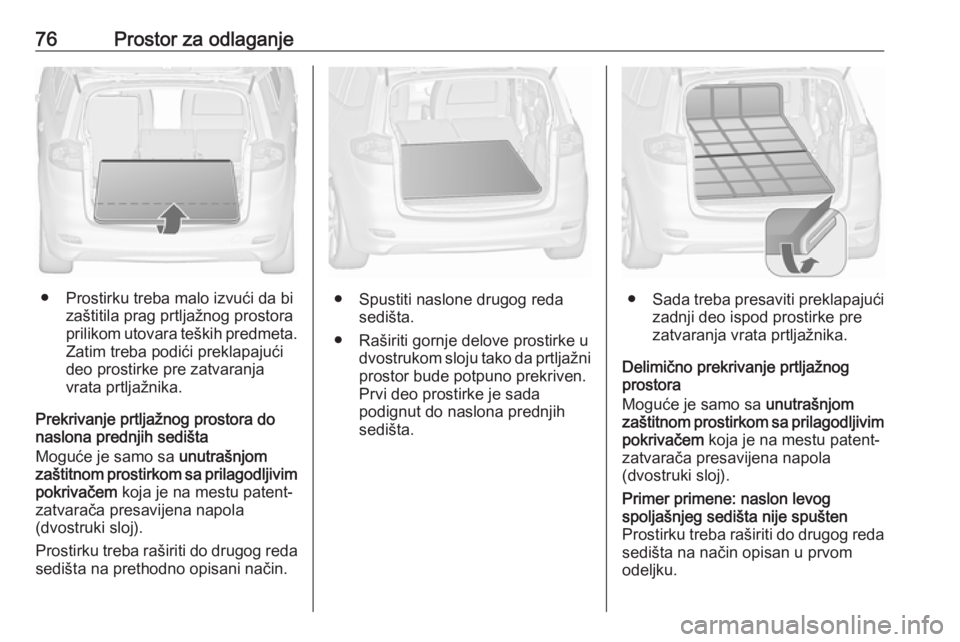

76Prostor za odlaganje
● Prostirku treba malo izvući da bizaštitila prag prtljažnog prostora
prilikom utovara teških predmeta.
Zatim treba podići preklapajući deo prostirke pre zatvaranja
vrata prtljažnika.
Prekrivanje prtljažnog prostora do
naslona prednjih sedišta
Moguće je samo sa unutrašnjom
zaštitnom prostirkom sa prilagodljivim pokrivačem koja je na mestu patent-
zatvarača presavijena napola
(dvostruki sloj).
Prostirku treba raširiti do drugog reda sedišta na prethodno opisani način.● Spustiti naslone drugog reda sedišta.
● Raširiti gornje delove prostirke u dvostrukom sloju tako da prtljažniprostor bude potpuno prekriven.
Prvi deo prostirke je sada
podignut do naslona prednjih
sedišta.● Sada treba presaviti preklapajući
zadnji deo ispod prostirke pre zatvaranja vrata prtljažnika.
Delimično prekrivanje prtljažnog
prostora
Moguće je samo sa unutrašnjom
zaštitnom prostirkom sa prilagodljivim
pokrivačem koja je na mestu patent-
zatvarača presavijena napola
(dvostruki sloj).
Primer primene: naslon levog
spoljašnjeg sedišta nije spušten
Prostirku treba raširiti do drugog reda sedišta na način opisan u prvom
odeljku.

Prostor za odlaganje77● Spustiti naslone koji treba dabudu prekriveni.
● Otvoriti patent-zatvarač iza podignutog naslona.
● Izvući prostirku tako da prvi deo bude ravno položen na pod
prtljažnog prostora.
● Podići podužno deo otvoren patent-zatvaračem i presaviti ga
ka sredini.
● Raširiti gornji deo prostirke u dvostrukom sloju preko
sklopljenih naslona.
● Sada treba presaviti preklapajući
zadnji deo ispod prostirke pre
zatvaranja vrata prtljažnika.
Na isti način nastaviti i kada nisu
spušteni nasloni jednog spoljašnjeg i
srednjeg sedišta.
Primer primene: samo je naslon
srednjeg sedišta spušten
Prostirku treba raširiti do drugog reda sedišta na način opisan u prvom
odeljku.
● Spustiti naslon srednjeg sedišta koji treba da bude prekriven.
● Otvoriti patent-zatvarač sa obe strane iza naslona levog i desnog
sedišta.
● Izvući prostirku tako da prvi deo bude ravno položen na pod
prtljažnog prostora.
● Podići podužno oba dela otvorena patent-zatvaračem i
presaviti ih ka sredini.

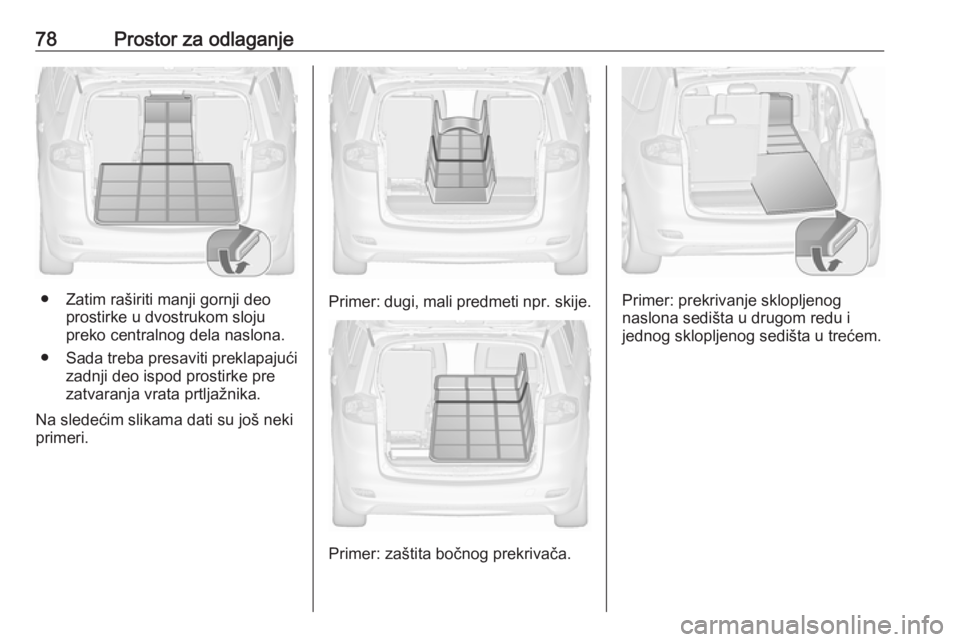

78Prostor za odlaganje
● Zatim raširiti manji gornji deoprostirke u dvostrukom sloju
preko centralnog dela naslona.
● Sada treba presaviti preklapajući
zadnji deo ispod prostirke pre
zatvaranja vrata prtljažnika.
Na sledećim slikama dati su još neki
primeri.Primer: dugi, mali predmeti npr. skije.
Primer: zaštita bočnog prekrivača.
Primer: prekrivanje sklopljenog
naslona sedišta u drugom redu i
jednog sklopljenog sedišta u trećem.
