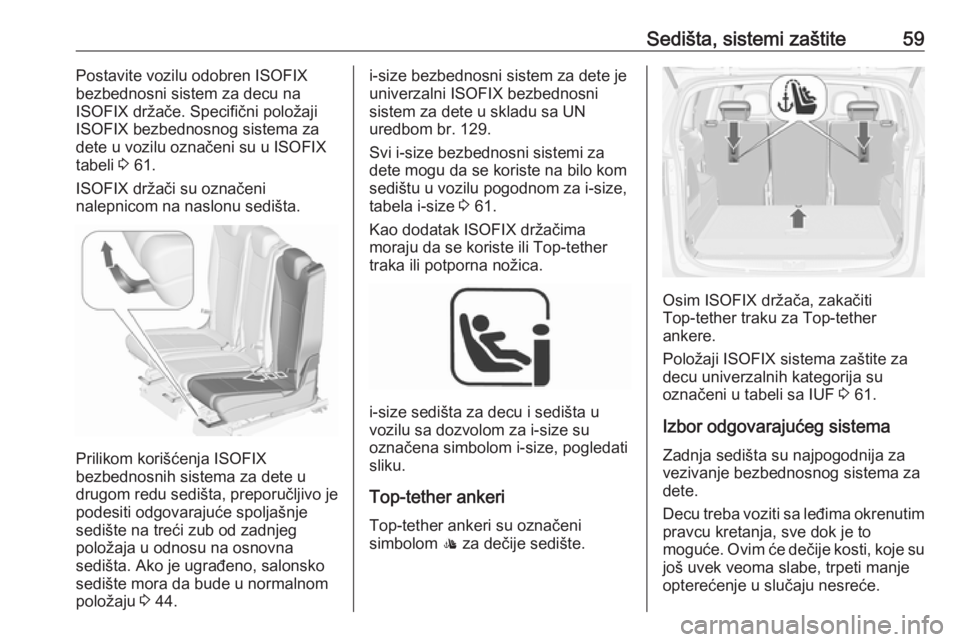

Page 61 of 335

Sedišta, sistemi zaštite59Postavite vozilu odobren ISOFIX
bezbednosni sistem za decu na
ISOFIX držače. Specifični položaji
ISOFIX bezbednosnog sistema za
dete u vozilu označeni su u ISOFIX
tabeli 3 61.
ISOFIX držači su označeni
nalepnicom na naslonu sedišta.
Prilikom korišćenja ISOFIX
bezbednosnih sistema za dete u
drugom redu sedišta, preporučljivo je podesiti odgovarajuće spoljašnjesedište na treći zub od zadnjeg
položaja u odnosu na osnovna
sedišta. Ako je ugrađeno, salonsko sedište mora da bude u normalnom
položaju 3 44.
i-size bezbednosni sistem za dete je
univerzalni ISOFIX bezbednosni
sistem za dete u skladu sa UN
uredbom br. 129.
Svi i-size bezbednosni sistemi za
dete mogu da se koriste na bilo kom
sedištu u vozilu pogodnom za i-size,
tabela i-size 3 61.
Kao dodatak ISOFIX držačima
moraju da se koriste ili Top-tether
traka ili potporna nožica.
i-size sedišta za decu i sedišta u
vozilu sa dozvolom za i-size su
označena simbolom i-size, pogledati
sliku.
Top-tether ankeri
Top-tether ankeri su označeni
simbolom : za dečije sedište.
Osim ISOFIX držača, zakačiti
Top-tether traku za Top-tether
ankere.
Položaji ISOFIX sistema zaštite za
decu univerzalnih kategorija su
označeni u tabeli sa IUF 3 61.
Izbor odgovarajućeg sistema Zadnja sedišta su najpogodnija za
vezivanje bezbednosnog sistema za
dete.
Decu treba voziti sa leđima okrenutim pravcu kretanja, sve dok je to
moguće. Ovim će dečije kosti, koje su
još uvek veoma slabe, trpeti manje
opterećenje u slučaju nesreće.
Page 62 of 335

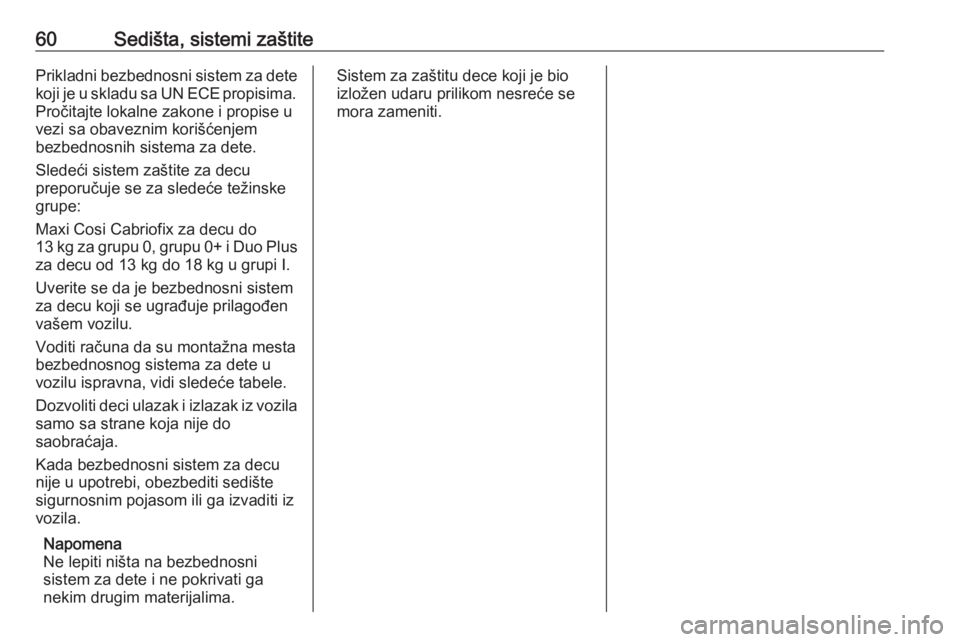

60Sedišta, sistemi zaštitePrikladni bezbednosni sistem za dete
koji je u skladu sa UN ECE propisima. Pročitajte lokalne zakone i propise u
vezi sa obaveznim korišćenjem
bezbednosnih sistema za dete.
Sledeći sistem zaštite za decu
preporučuje se za sledeće težinske
grupe:
Maxi Cosi Cabriofix za decu do
13 kg za grupu 0, grupu 0+ i Duo Plus za decu od 13 kg do 18 kg u grupi I.
Uverite se da je bezbednosni sistem
za decu koji se ugrađuje prilagođen
vašem vozilu.
Voditi računa da su montažna mesta bezbednosnog sistema za dete u
vozilu ispravna, vidi sledeće tabele.
Dozvoliti deci ulazak i izlazak iz vozila
samo sa strane koja nije do
saobraćaja.
Kada bezbednosni sistem za decu nije u upotrebi, obezbediti sedište
sigurnosnim pojasom ili ga izvaditi iz
vozila.
Napomena
Ne lepiti ništa na bezbednosni
sistem za dete i ne pokrivati ga
nekim drugim materijalima.Sistem za zaštitu dece koji je bio
izložen udaru prilikom nesreće se
mora zameniti.
Page 63 of 335

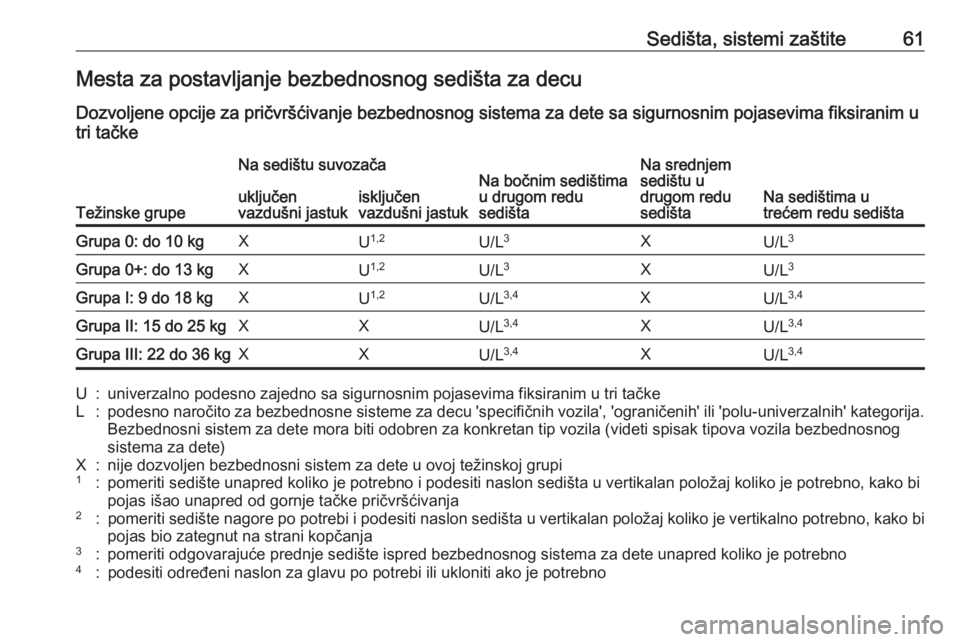

Sedišta, sistemi zaštite61Mesta za postavljanje bezbednosnog sedišta za decu
Dozvoljene opcije za pričvršćivanje bezbednosnog sistema za dete sa sigurnosnim pojasevima fiksiranim u
tri tačke
Težinske grupe
Na sedištu suvozačaNa bočnim sedištima
u drugom redu
sedištaNa srednjem
sedištu u
drugom redu
sedišta
Na sedištima u
trećem redu sedišta
uključen
vazdušni jastukisključen
vazdušni jastukGrupa 0: do 10 kgXU 1,2U/L 3XU/L 3Grupa 0+: do 13 kgXU1,2U/L 3XU/L 3Grupa I: 9 do 18 kgXU1,2U/L 3,4XU/L 3,4Grupa II: 15 do 25 kgXXU/L3,4XU/L 3,4Grupa III: 22 do 36 kgXXU/L3,4XU/L3,4U:univerzalno podesno zajedno sa sigurnosnim pojasevima fiksiranim u tri tačkeL:podesno naročito za bezbednosne sisteme za decu 'specifičnih vozila', 'ograničenih' ili 'polu-univerzalnih' kategorija.
Bezbednosni sistem za dete mora biti odobren za konkretan tip vozila (videti spisak tipova vozila bezbednosnog
sistema za dete)X:nije dozvoljen bezbednosni sistem za dete u ovoj težinskoj grupi1:pomeriti sedište unapred koliko je potrebno i podesiti naslon sedišta u vertikalan položaj koliko je potrebno, kako bi pojas išao unapred od gornje tačke pričvršćivanja2:pomeriti sedište nagore po potrebi i podesiti naslon sedišta u vertikalan položaj koliko je vertikalno potrebno, kako bi
pojas bio zategnut na strani kopčanja3:pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete unapred koliko je potrebno4:podesiti određeni naslon za glavu po potrebi ili ukloniti ako je potrebno
Page 64 of 335

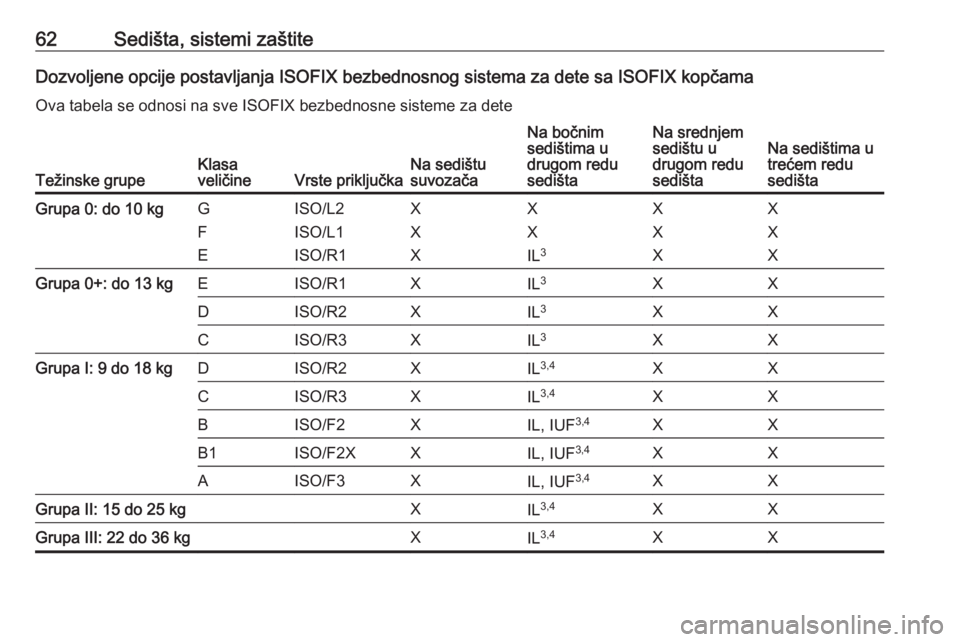

62Sedišta, sistemi zaštiteDozvoljene opcije postavljanja ISOFIX bezbednosnog sistema za dete sa ISOFIX kopčamaOva tabela se odnosi na sve ISOFIX bezbednosne sisteme za dete
Težinske grupeKlasa
veličineVrste priključkaNa sedištu
suvozača
Na bočnim
sedištima u
drugom redu
sedištaNa srednjem
sedištu u
drugom redu
sedištaNa sedištima u
trećem redu
sedištaGrupa 0: do 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGrupa 0+: do 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXGrupa I: 9 do 18 kgDISO/R2XIL3,4XXCISO/R3XIL3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XXGrupa II: 15 do 25 kgXIL3,4XXGrupa III: 22 do 36 kgXIL3,4XX

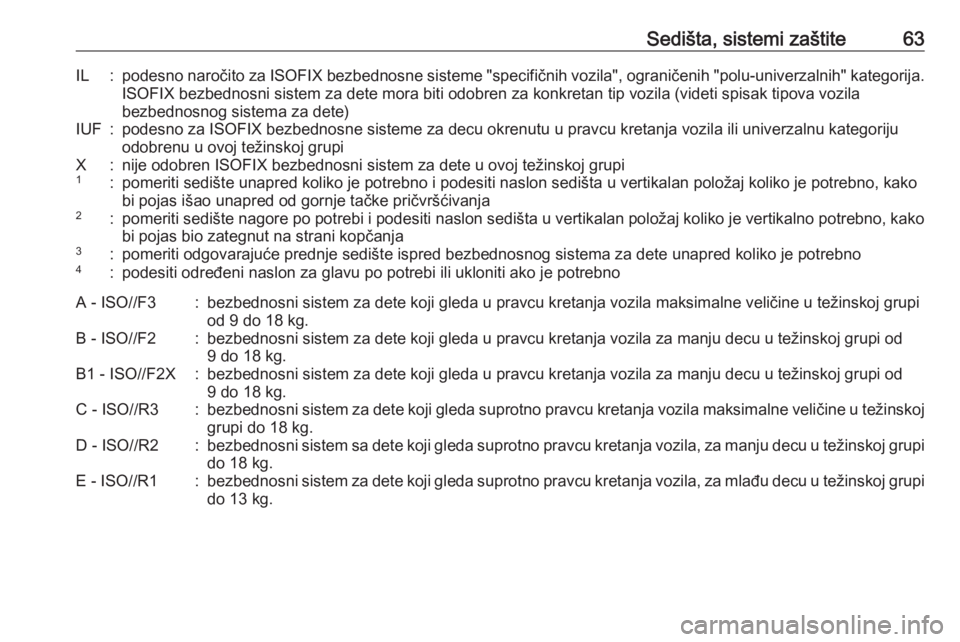

Page 65 of 335

Sedišta, sistemi zaštite63IL:podesno naročito za ISOFIX bezbednosne sisteme "specifičnih vozila", ograničenih "polu-univerzalnih" kategorija.
ISOFIX bezbednosni sistem za dete mora biti odobren za konkretan tip vozila (videti spisak tipova vozila
bezbednosnog sistema za dete)IUF:podesno za ISOFIX bezbednosne sisteme za decu okrenutu u pravcu kretanja vozila ili univerzalnu kategoriju
odobrenu u ovoj težinskoj grupiX:nije odobren ISOFIX bezbednosni sistem za dete u ovoj težinskoj grupi1:pomeriti sedište unapred koliko je potrebno i podesiti naslon sedišta u vertikalan položaj koliko je potrebno, kako bi pojas išao unapred od gornje tačke pričvršćivanja2:pomeriti sedište nagore po potrebi i podesiti naslon sedišta u vertikalan položaj koliko je vertikalno potrebno, kako
bi pojas bio zategnut na strani kopčanja3:pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete unapred koliko je potrebno4:podesiti određeni naslon za glavu po potrebi ili ukloniti ako je potrebnoA - ISO//F3:bezbednosni sistem za dete koji gleda u pravcu kretanja vozila maksimalne veličine u težinskoj grupi
od 9 do 18 kg.B - ISO//F2:bezbednosni sistem za dete koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od 9 do 18 kg.B1 - ISO//F2X:bezbednosni sistem za dete koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od9 do 18 kg.C - ISO//R3:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila maksimalne veličine u težinskoj
grupi do 18 kg.D - ISO//R2:bezbednosni sistem sa dete koji gleda suprotno pravcu kretanja vozila, za manju decu u težinskoj grupi
do 18 kg.E - ISO//R1:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila, za mlađu decu u težinskoj grupi do 13 kg.
Page 66 of 335

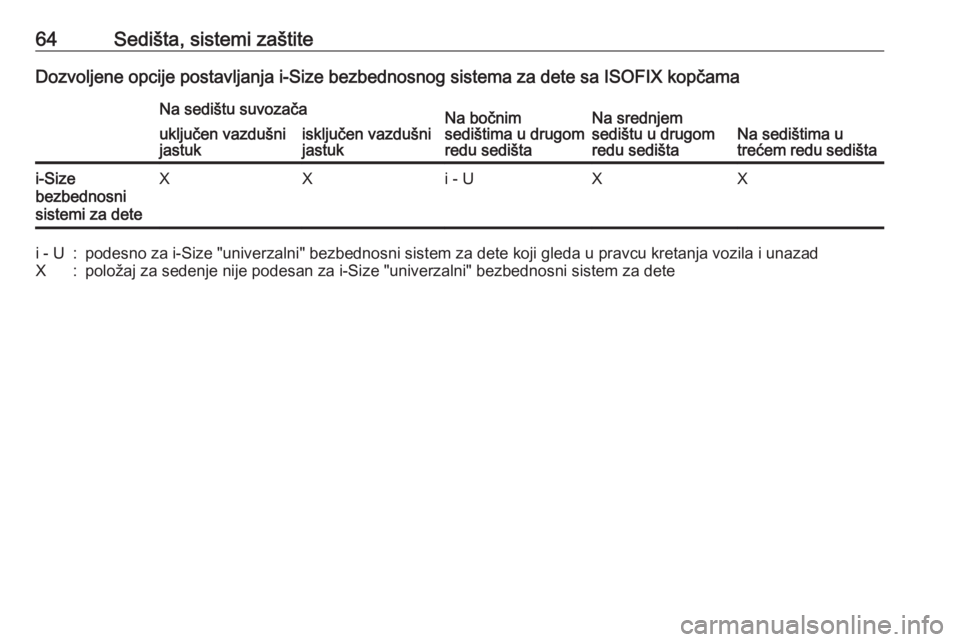

64Sedišta, sistemi zaštiteDozvoljene opcije postavljanja i-Size bezbednosnog sistema za dete sa ISOFIX kopčamaNa sedištu suvozačaNa bočnim
sedištima u drugom
redu sedištaNa srednjem
sedištu u drugom
redu sedištaNa sedištima u
trećem redu sedišta
uključen vazdušni
jastukisključen vazdušni
jastuki-Size
bezbednosni
sistemi za deteXXi - UXXi - U:podesno za i-Size "univerzalni" bezbednosni sistem za dete koji gleda u pravcu kretanja vozila i unazadX:položaj za sedenje nije podesan za i-Size "univerzalni" bezbednosni sistem za dete
Page 67 of 335

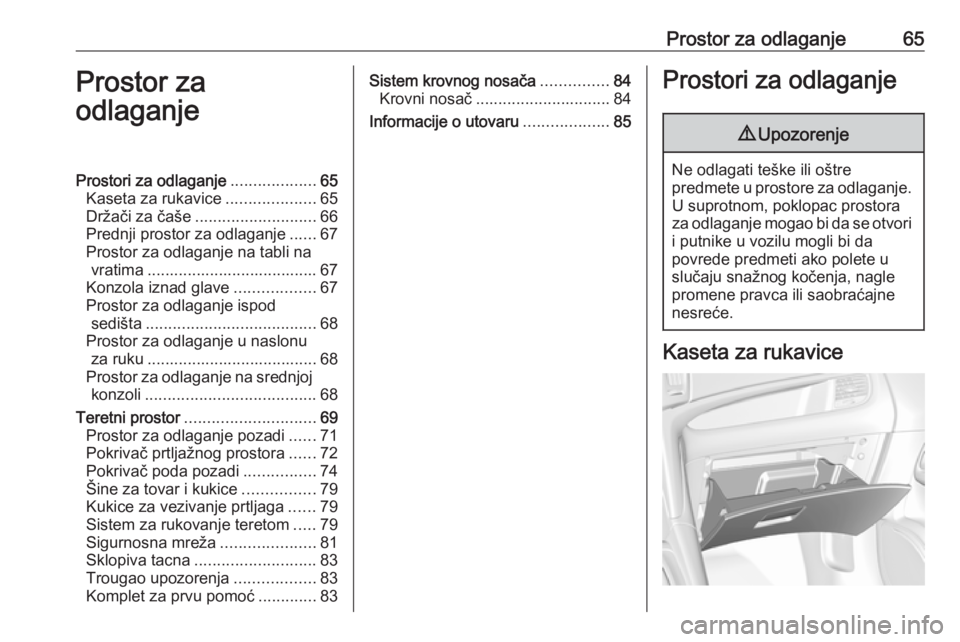

Prostor za odlaganje65Prostor za
odlaganjeProstori za odlaganje ...................65
Kaseta za rukavice ....................65
Držači za čaše ........................... 66
Prednji prostor za odlaganje ......67
Prostor za odlaganje na tabli na vratima ...................................... 67
Konzola iznad glave ..................67
Prostor za odlaganje ispod sedišta ...................................... 68
Prostor za odlaganje u naslonu za ruku ...................................... 68
Prostor za odlaganje na srednjoj
konzoli ...................................... 68
Teretni prostor ............................. 69
Prostor za odlaganje pozadi ......71
Pokrivač prtljažnog prostora ......72
Pokrivač poda pozadi ................74
Šine za tovar i kukice ................79
Kukice za vezivanje prtljaga ......79
Sistem za rukovanje teretom .....79
Sigurnosna mreža .....................81
Sklopiva tacna ........................... 83
Trougao upozorenja ..................83
Komplet za prvu pomoć .............83Sistem krovnog nosača ...............84
Krovni nosač .............................. 84
Informacije o utovaru ...................85Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Kaseta za rukavice
Page 68 of 335

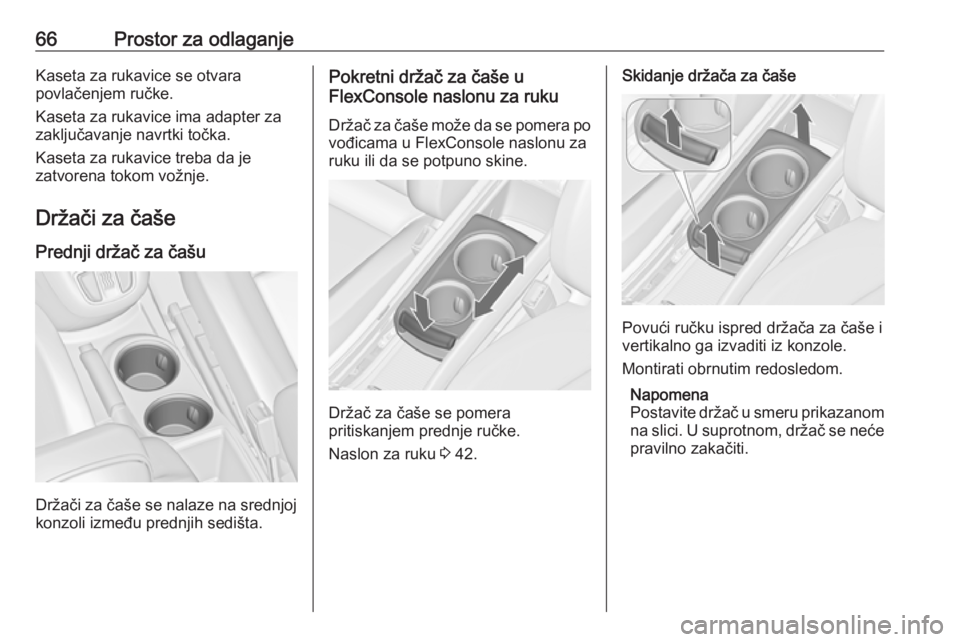

66Prostor za odlaganjeKaseta za rukavice se otvara
povlačenjem ručke.
Kaseta za rukavice ima adapter za
zaključavanje navrtki točka.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše Prednji držač za čašu
Držači za čaše se nalaze na srednjoj
konzoli između prednjih sedišta.
Pokretni držač za čaše u
FlexConsole naslonu za ruku
Držač za čaše može da se pomera po
vođicama u FlexConsole naslonu za
ruku ili da se potpuno skine.
Držač za čaše se pomera
pritiskanjem prednje ručke.
Naslon za ruku 3 42.
Skidanje držača za čaše
Povući ručku ispred držača za čaše i
vertikalno ga izvaditi iz konzole.
Montirati obrnutim redosledom.
Napomena
Postavite držač u smeru prikazanom
na slici. U suprotnom, držač se neće pravilno zakačiti.
Page 69 of 335

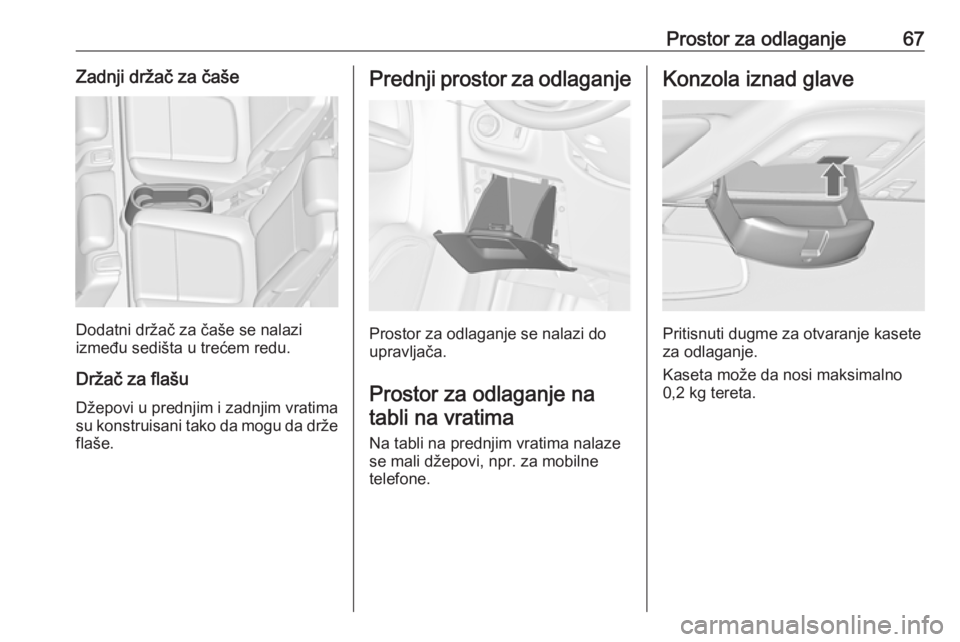

Prostor za odlaganje67Zadnji držač za čaše
Dodatni držač za čaše se nalazi
između sedišta u trećem redu.
Držač za flašu Džepovi u prednjim i zadnjim vratimasu konstruisani tako da mogu da drže
flaše.
Prednji prostor za odlaganje
Prostor za odlaganje se nalazi do
upravljača.
Prostor za odlaganje natabli na vratima
Na tabli na prednjim vratima nalaze
se mali džepovi, npr. za mobilne
telefone.
Konzola iznad glave
Pritisnuti dugme za otvaranje kasete
za odlaganje.
Kaseta može da nosi maksimalno
0,2 kg tereta.
Page 70 of 335

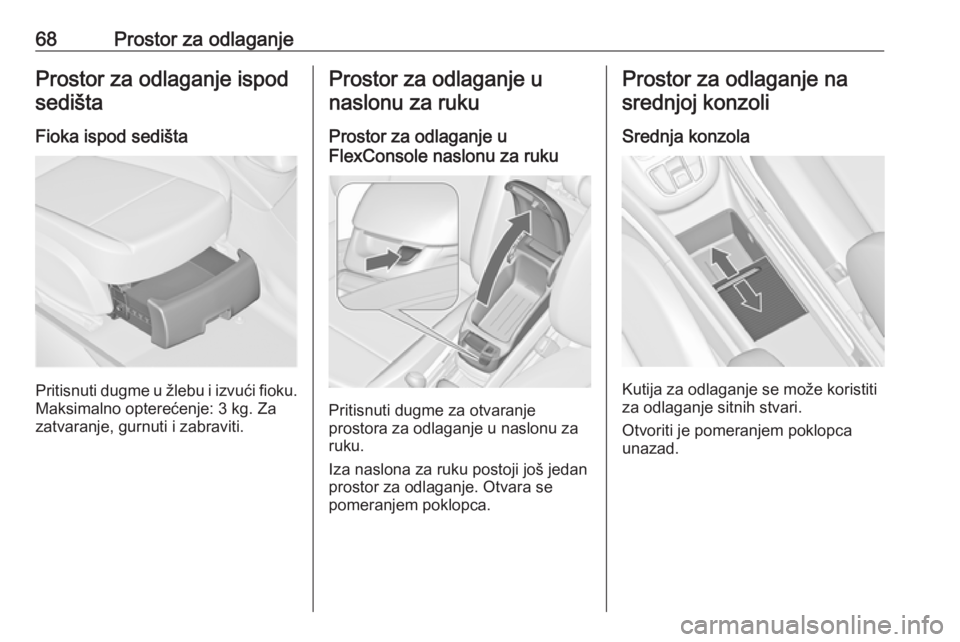

68Prostor za odlaganjeProstor za odlaganje ispodsedišta
Fioka ispod sedišta
Pritisnuti dugme u žlebu i izvući fioku.Maksimalno opterećenje: 3 kg. Za
zatvaranje, gurnuti i zabraviti.
Prostor za odlaganje u
naslonu za ruku
Prostor za odlaganje u
FlexConsole naslonu za ruku
Pritisnuti dugme za otvaranje
prostora za odlaganje u naslonu za
ruku.
Iza naslona za ruku postoji još jedan
prostor za odlaganje. Otvara se
pomeranjem poklopca.
Prostor za odlaganje na
srednjoj konzoli
Srednja konzola
Kutija za odlaganje se može koristiti
za odlaganje sitnih stvari.
Otvoriti je pomeranjem poklopca
unazad.
